Сейчас редко можно встретить отопление частных домов с использованием печей, размещенных внутри жилых помещений. Для более просторных домов даже приходилось устанавливать несколько печей, чтобы обеспечить комфортное проживание в холодные месяцы.

Эти недостатки несколько десятилетий решает монтаж системы отопления по всей площади дома. В данной статье рассмотрим монтаж отопления в частном доме своими руками и ознакомимся с видами отопительных котлов. Статья пригодится даже тем хозяевам, которые привлекут для работы специалистов.

Выбор отопительного котла для различных видов топлива
Твердотопливные
Жидкотопливные
Электрические
Газовые
Системы отопления
Открытая
Закрытая
Схемы систем водяного отопления
Однотрубные разводки плюсы и минусы
Способы двухтрубного подключения батарей
Система теплый пол
Оборудование комплектующие и материалы
Подбор по мощности и количества радиаторов
Выбор радиаторов отопления
Выбор труб для системы отопления
Основные этапы при монтаже отопления частного дома
Установка радиаторов
Подключение радиаторов
Подключение котла
Полезное виде по теме
Какую выбрать схему отопления для частного дома?
100 кв.м. без газа

Выбор отопительного котла для различных видов топлива

Сегодня для отопления частного дома можно выбрать из нескольких вариантов. Как правильно сделать выбор, от чего отталкиваться.

Прежде всего, выбор котла для отопления нужно сделать в зависимости от доступа к соответствующему топливу. Сопоставить цену топлива и количество, которое понадобиться.

Следующим критерием является использование системы отопления в течение отопительного периода. Если вы будете отапливать дачный домик только на выходные, то и топлива может понадобиться меньше.

В некоторых случаях устанавливают два и даже три котла. Соединяя их в одну систему можно экономить один из видов топлива, например природный газ. Днем топится котел на твердом топливе, а ночью работает на природном газе или электричестве.

Твердотопливные

Данный вид котлов применяется чаще всего при дальнем расположении газопроводов или как более дешевый вариант эксплуатации для некоторых хозяев. Для работы твердотопливных котлов необходим уголь, дрова, специальные брикеты, гранулы. Экономичным этот вариант можно считать при доступности доставки топлива в определенных регионах.

Главным недостатком этих приборов можно считать, что требуется постоянное нахождение человека во время работы котла и небольшой КПД.

Хорошим вариантом является установка твердотопливных котлов длительного горения. Такие котлы можно снабдить автоматикой, что позволит экономить топливо и получить непрерывную работу котла на протяжения суток и более, в зависимости от вида топлива.

При ухудшении работы твердотопливного котла, необходимо выполнить чистку дымохода.

Жидкотопливные

Надежные и простые в эксплуатации, так как имеется возможность полностью автоматизировать топливный процесс. Но в частном строительстве применяется довольно редко из-за стоимости дизельного топлива.

Не любой хозяин загородного дома может решиться иметь большой объем топлива рядом с жилым домом. Такие котлы больше подходят для эксплуатации в производственных зданиях.

Электрические

Довольно доступны при монтаже, не требуют дополнительных разрешений. Оборудование полностью автоматизировано.

Большим минусом является стоимость электроэнергии, поэтому неплохим вариантом можно выбрать комплексный монтаж с твердотопливным котлом (иногда газовым) для поддержания небольшой температуры теплоносителя в системе, чтобы предотвращать замерзание воды в системе отопления.

Газовые

В настоящее время можно считать отличным выбором. Стоимость газа несравнима с электроэнергией, а в некоторых регионах даже с дровами, углем.

Современные газовые котлы имеют высокий уровень автоматизации, безопасны при эксплуатации. Требуется только регулярно выполнять профилактику с привлечением газовой службы региона.

В настоящее время при монтаже коаксиальных котлов не потребуется даже устройство дымохода через кровлю дома.

Системы отопления

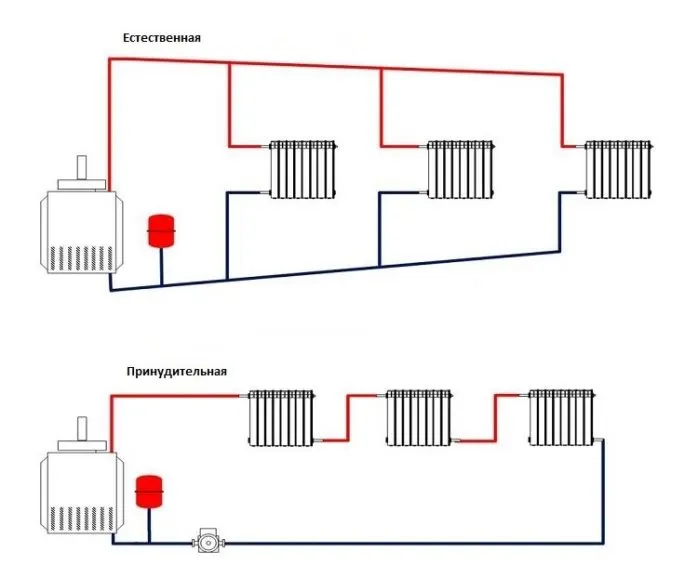

Существует два вида систем отопления:

естественная циркуляция теплоносителя;
принудительная циркуляция теплоносителя.

Принудительная циркуляция в последние годы применяется значительно чаще, так как некоторые типы отопительных котлов уже снабжены насосами производителями оборудования.

Открытая

Данный вид можно смело отнести к более «древнему». Все еще можно встретить в частных домах старой постройки. Принцип работы заключается в том, что расширительный бак монтируется в самом высоком месте системы. Воздух из отопительной системы свободно выходит через расширитель в атмосферу.

Приходится через некоторое время пополнять расширитель водой. Можно это сделать через верх бака, а можно принудительно через запорную арматуру, которая монтируется на обратке возле отопительного котла.

В данном случае необходимо наблюдать за уровнем воды в расширители и вовремя перекрыть подачу воды.

Открытая система при монтаже должна обеспечивать нужные уклоны в трубопроводах подачи и обратки. Требуются трубы для монтажа больших диаметров. Для данной системы подходят устаревшие в наше время чугунные радиаторы или в виде радиаторов можно применить трубы повышенного диаметра из стали — регистры.

Как пользоваться холодной сваркой: что можно склеить и инструкция по применению

Современные радиаторы отопления в такой системе использовать не рекомендуется из-за наличия в системе кислорода, который приводит к коррозии.
Внешний вид чугунных радиаторов намного хуже современных приборов отопления.

Возможно подключение циркуляционного насоса, для лучшей циркуляции теплоносителя.

Закрытая

В этой системе теплоноситель работает под давлением 1-3 бар в замкнутом контуре. Вода в данном случае не подвержена испарению, что не влечет за собой коррозию системы отопления. В этом варианте можно выбирать батареи отопления любого типа. Воздух из этой системы выводится с помощью крана Маевского и клапанов воздухоотвода.

Для данной системы обычно применяются специальные насосы, и теплоноситель постоянно циркулирует с его помощью в системе. Есть возможность использовать систему и без циркуляционного насоса, только придется выполнить уклоны трубопроводов как в вышеуказанном варианте и диаметр труб системы значительно увеличится.
В новых домах большой площади система отопления без работы насоса почти не применяется.
При долгом отсутствии электроэнергии в доме часто используются аварийные генераторы, достаточно мощности до 2 квт.

Схемы систем водяного отопления

Существует множество схем разводки труб отопления. Какую схему использовать зависит от размера дома, его этажности, типа котла. При монтаже отопления частного дома своими руками часто выбирают следующие схемы:

однотрубные;
двухтрубные.

Однотрубные разводки плюсы и минусы

Однотрубная система отопления является бюджетным вариантом, так как при монтаже потребуется значительно меньше материалов.

От котла теплоноситель перемещается по одной трубе, последовательно проходит через все радиаторы отопления и после возвращается в трубу «обратку».
Монтаж может быть выполнен с применением байпаса, тогда при ремонте есть возможность не отключать всю систему отопления. Если монтаж выполнен в «разрыв», то отключения всей системы не избежать. Особенно это неудобно в зимнее время года.

Способы двухтрубного подключения батарей

Двухтрубная система отопления более удобна при эксплуатации. В этом случае одна часть системы (труба) является только подачей теплоносителя, а другая часть системы обраткой теплоносителя.

Радиаторы отопления подключены параллельно, это помогает выполнять регуляцию теплоносителя отдельно в каждом приборе.
Двухтрубная система позволяет выполнять ремонтные работы независимо на любом радиаторе отопления.

Система теплый пол

Для обогрева помещения сегодня можно встретить применение варианта «теплый пол». Для этого можно использовать электрический нагревательный мат. Либо сделать водяной теплый пол.

Есть плюсы и минусы такого способа обогрева. С одной стороны, комната равномерно прогревается, по такому полу приятно ходить. Особенно, если в доме маленькие дети, то можно не переживать, что они простудятся.

С другой стороны, необходимо постоянно выполнять уборку, иначе пыль будет подниматься в воздух. К тому же расходы на оборудование такого пола высокие.

Можно встретить комбинацию монтаж традиционных батарей и теплого пола. Теплый пол монтируют в ванной комнате, на кухне. В таком случае подача теплоносителя в контур регулируется обязательно термостатическим краном. Это позволит контролировать температуру контура и батарей.

Оборудование комплектующие и материалы

Для монтажа отопления в частном доме своими руками необходимо подготовит инструменты и комплектующее оборудование.

После того как Вы определитесь с выбором системы отопления и способом подключения, можно приступить к подсчету необходимых материалов. Используя схему дома, определяем количество труб, фитингов (тройники, углы, муфты, переходники), кранов.

Устройство полов из ПВХ-плитки своими руками

Материалы для обвязки котла зависят от выбранного вами типа. Двухконтурный газовый котёл, комплектуется расширительным бачком и циркуляционным насосом. Необходимо купить только фильтры и манометр.

Для других типов котлов необходимо приобрести:

расширительный бачок;
циркуляционный насос (при принудительной циркуляции);
фильтр грубой очистки;
краны;
фитинги для обвязки.

Подбор по мощности и количества радиаторов

Количество батарей отопления и их размеры находим по количеству окон в доме. Рекомендуется под каждое окно устанавливать радиатор отопления на всю длину подоконника.

Для определения необходимой тепловой мощности каждого радиатора и котла, нужно провести не сложные расчёты.

Определить площадь каждой комнаты.
Посчитать необходимую тепловую мощность для каждой комнаты.
- Если комната имеет 1 окно и одну стену с улицей, то площадь умножить на 100 Вт.
- Две стены с одним окном, то умножить на 120 Вт.
- Если – две стены с двумя окнами и более, то умножить на 130 Вт.
Полученные значения для каждой комнаты разделить на количество окон. В результате получим тепловую мощность одного радиатора.
Для определения мощности котла, необходимо сложить все полученные значения мощности.

Также необходимо подготовить оборудование для монтажа отопления в зависимости от типа труб.

Выбор радиаторов отопления

На рынке имеется множество различных видов радиаторов отопления:

Чугунные. Могут иметь «доисторический» внешний вид, но в данное время имеется выбор чугунных радиаторов в дизайнерском исполнении. Второй вид украсит многие интерьеры загородного дома, но далеко не всем по карману.

Это проверенные временем батареи с хорошей теплоотдачей. Минусом можно считать то, что собраны из отдельных секций и прокладки между ними могут деформироваться. Ремонт таких радиаторов довольно трудоемкий процесс.

Трубчатые стальные радиаторы. Довольно надежны в эксплуатации, собраны при помощи сварки в один целый тепловой прибор, хорошая теплоотдача.

Имеется большой выбор радиаторов по их размерам, можно приобрести прибор высотой до потолка. В последнее время появились такие радиаторы различных цветов.

Панельные стальные радиаторы. Выполнены в виде панелей различных габаритов. Довольно долговечны в эксплуатации, хорошая теплоотдача и внешний вид, доступны по стоимости. В комплект входят крепления, заглушка и кран Маевского для спуска воздуха.

Радиаторы алюминиевые. Широко применяются в отоплении загородных домов. Имеют хороший внешний вид, отличная теплоотдача, доступная стоимость.

К минусам можно отнести возможность протечек между секциями, особенно при неправильной эксплуатации системы отопления;

Радиаторы биметаллические. По внешнему виду схожи с радиаторами из алюминия, но имеется большое отличие. Внутри алюминия находится сталь, и теплоноситель циркулирует, соприкасаясь с поверхностью из стали.

Резьбовые соединения сделаны из стали, поэтому они более надежны, чем алюминиевые радиаторы, а по характеристикам ничем не уступают. Стоимость несколько выше, но эти приборы следует считать оптимальным выбором для отопления частного дома.

Плинтус теплый. Можно отнести к новинкам в системе отопления. Эти радиаторы монтируются по периметру помещения, отсюда и его название. Радиатор выполнен из медных трубок и закрепленных на них медных панелей.

Верхняя часть может закрываться панелью из алюминия и по внешнему виду получается сходство с обычным плинтусом. Отзывов о таких приборах пока мало, время все расставит по своим местам, особенно из-за «дикой» стоимости прибора.

Из всех видов радиаторов к лучшим вариантам можно отнести:

радиаторы биметаллические;
радиаторы панельные стальные.

Выбор труб для системы отопления

В системе можно применить трубы из следующих материалов:

сталь;
нержавейка;
медь;
полипропилен;
металлопластик.

Трубу из стали и нержавейки целесообразно применить для обвязки котлов отопления, можно изготовить коллекторы. Для всей системы отопления применение данных материалов обходится довольно дорого, и работа требует больших трудозатрат.

Что такое гидрострелка для отопления и для чего она нужна

Медь можно использовать при монтаже трубопроводов внутри дома, получается отличный внешний вид, только этот вариант не всем подходит в смысле затрат.

В настоящее время самыми популярными являются полипропиленовые трубы. Особенность соединения ПП позволяют выполнить монтаж отопления без особых усилий своими руками. Подробно о пайке ПП можно узнать в статье: «Пайка полипропиленовых труб: таблица температур, инструкция по монтажу».

Имеется много положительных моментов при их использовании в системе отопления:

относительно доступная стоимость;
простота монтажа;
долговечность;
хороший внешний вид.

Труба из металлопластика тоже заслуживает свое место при устройстве системы отопления, но данный вид более «капризен» при монтаже и эксплуатации. В случае их применения необходимо приобретать материал у надежных производителей.

Укладка керамической плитки на стену своими руками: пошаговая инструкция

В отличие от монтажа полипропиленовых труб, металлопластик следует доверить специалистам. Полипропиленовые трубы возможно смонтировать и самостоятельно.

Основные этапы при монтаже отопления частного дома

Определившись со схемой системы отопления, выбрав тепловые приборы и трубы можно приступить к монтажу отопления. Рассмотрим на примере монтажа с применением панельных стальных радиаторов.

Весь работу можно разделить на несколько основных этапов:

Установка радиаторов.
Монтаж труб и подключение радиаторов.
Подключение котла.

Установка радиаторов

Монтаж отопления в частном доме начинается с установки всех радиаторов. Для этого распакуйте прибор, защитную пленку при монтаже не следует удалять до окончания работы. Установите заглушку и кран Маевского в зависимости от способа подключения. Оставьте два отверстия открытыми для подключения к трубам подачи и обратке.

Рекомендуется при двухтрубной системе, даже при наличии циркуляционного насоса, сделать уклон. Используя водяной гидроуровень, отметьте уровень во всех комнатах, где будут находиться радиаторы, и котельной. Проверьте уровень подоконников во всех комнатах и выберите самый маленький, что позволит разместиться батарее под подоконником.

Теперь можно отметить положение верхней точки батареи, начиная с самой крайней. Последняя батарея должна быть выше всех, остальные по убыванию должны находиться не много ниже. Котел должен находиться ниже всех точек.

Как сделать перегородку из гипсокартона своими руками

Это облегчит работу циркуляционного насоса и позволит системе работать, при отсутствии электричества.

Если система рассчитана только на принудительную циркуляцию, то уклонов делать не надо.

Для установки радиаторов:

выносятся под первым подоконником отметки верха радиатора;
по лазеру (уровню) выносятся отметки остальных приборов в помещении;
после размечаются середины подоконников;
устанавливаются кронштейны на батарею;
производится разметка крепления кронштейнов к стене;
выполняются отверстия для крепления;
закрепляются к стене кронштейны;
прибор навешивается на кронштейны;
проверяется уровнем его горизонтальное расположение.

Подключение радиаторов

После установки всех радиаторов выполняется установка всей арматуры приборов. Далее выполняется монтаж труб, согласно схеме подключения. В случае выполнения скрытия трубопроводов отопления устраиваются в нужных местах штробы для монтажа (радиаторы демонтировать со своих мест).

При однотрубной системе отопления рекомендуется использовать использовать байпас.

Затем приборы вновь навешиваются на свои места. Выполняется пайка трубопроводов из полипропиленовых труб от дальнего радиатора к котлу. По окончании работ, желательно выполнить проверку системы. Для этого потребуется насос опрессовочный с рабочим давлением до 6 атмосфер;

Подключение котла

Последним этапом монтажа отопления — это подключение котла. Первым делом монтируем отопительный котел.

Подключение двухконтурного газового котла:

Далее, в зависимости от типа котла могут, выполнены следующие действия:

выполняется монтаж проектного оборудования (коллекторы, расширитель и т.д.);
выполняется обвязка котла, применяются только металлические трубы, монтируется все оборудование по проекту (обратные клапаны, манометры, группа безопасности и т.п.);
проводится испытание системы отопления, удаляется воздух из каждого радиатора через краны Маевского. Давление около 1,5 бар.;
проверяются все элементы на возможность протечек;
удаляется теплоноситель из системы для удаления возможной грязи;
снова заполняется система, давление около 1,5 бар;
приглашаются специалисты газовой службы, производится проверка и запуск котла (при использовании котла на твердом топливе эта работа выполняется самостоятельно);
систему отопления можно эксплуатировать.

Полезное виде по теме

Какую выбрать схему отопления для частного дома?

100 кв.м. без газа

Что нужно купить для подключения радиатора отопления?

Для подключения радиатора отопления Вам понадобятся следующие компоненты и инструменты:

Радиатор отопления: это устройство, которое располагается в помещении и служит для передачи тепла воздуху.
Трубы для подключения радиатора: необходимы для передачи горячей воды к радиатору отопления. Размеры и диаметр труб могут зависеть от конкретной системы отопления, поэтому лучше уточнить эти параметры у специалиста.
Краны и фитинги: это соединительные элементы, которые используются для подключения труб и радиатора. Некоторые из них могут включать шаровые краны, штуцеры, дроссели и т.д.
Инструменты: вам также потребуются инструменты для установки радиатора и подключения труб. Как правило, для установки радиатора потребуются гаечные ключи, отвертки, плоскогубцы и резак для труб.
Уплотнительная лента: это материал, который используется для герметизации соединений между трубами и фитингами. Он помогает избежать протеканий.
Антикоррозионный состав: это вещество, которое наносится на поверхность труб и фитингов, чтобы предотвратить их коррозию.
Терморегуляторы: это устройства, которые устанавливаются на радиаторах для регулирования температуры в помещении. Они могут быть механическими или электронными.

Все эти компоненты и инструменты могут быть приобретены в строительных магазинах или у специализированных компаний, занимающихся продажей отопительного оборудования. Однако, если у Вас нет опыта в установке радиаторов отопления, лучше обратиться к квалифицированному специалисту для установки и подключения системы отопления.
