Изготовление системы водяного отопления в частном доме своими руками: разработка схемы и конструкций

В процессе самостоятельного строительства загородного дома многие задавались вопросом о том, как реализовать отопление частного дома своими руками, искали схемы возможных конструкций в разных источниках.

Правильно смонтированная система отопления — залог комфорта в доме во время холодов

• Особенности монтажа водяного отопления
• Как устроить водяное отопление частного дома своими руками, схемы монтажа
  • 2.1 Особенности устройства однотрубной системы
  • 2.2 Как устроена двухтрубная система
• Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Особенности монтажа водяного отопления

Использование воды в качестве теплоносителя обусловлено тем, что эта жидкость обладает очень хорошей теплоемкостью и способна эффективно принимать и отдавать тепло. Водяное отопление используют в домах уже давно. За прошедшее время принцип остался прежний, а вот схемы подключения нагревательных элементов претерпели серьезную модернизацию. Тем не менее, для сооружения водяного отопления применяются все те же материалы и приборы, что и сотню лет тому назад, только усовершенствованные:

• энергетические установки. Ими могут быть печи или котлы, работающие на электроэнергии или газе;
• трубы различного диаметра. Сегодня кроме металлических труб активно используются пластиковые и металлопластиковые;
• радиаторы отопления, которые делают из чугуна, стали или алюминия;

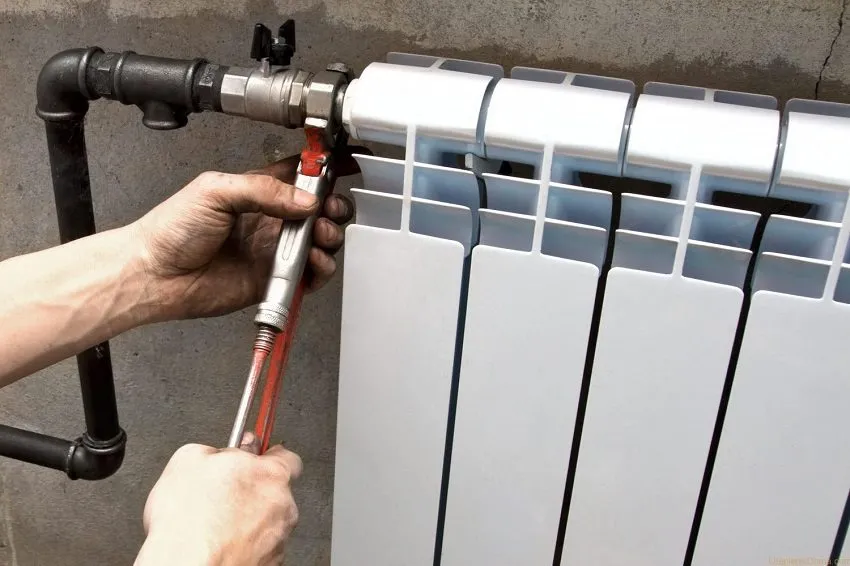

При покупке радиаторов выбирайте проверенных производителей

• различная запорная арматура, без которой невозможно соорудить водяное отопление частного дома своими руками. Схема ее подключения достаточно проста;
• расширительный бак для компенсации избыточного давления в системе;
• циркуляционный насос, который включается, например, в схему отопления одноэтажного дома с принудительной циркуляцией.

Это практически исчерпывающий список того оборудования, которое понадобится для того, чтобы сделать водяное отопление частного дома своими руками. Схем установки и подключения радиаторов существует три:

1. С применением одной трубы.
2. С применением двух труб.
3. С использованием коллекторов.

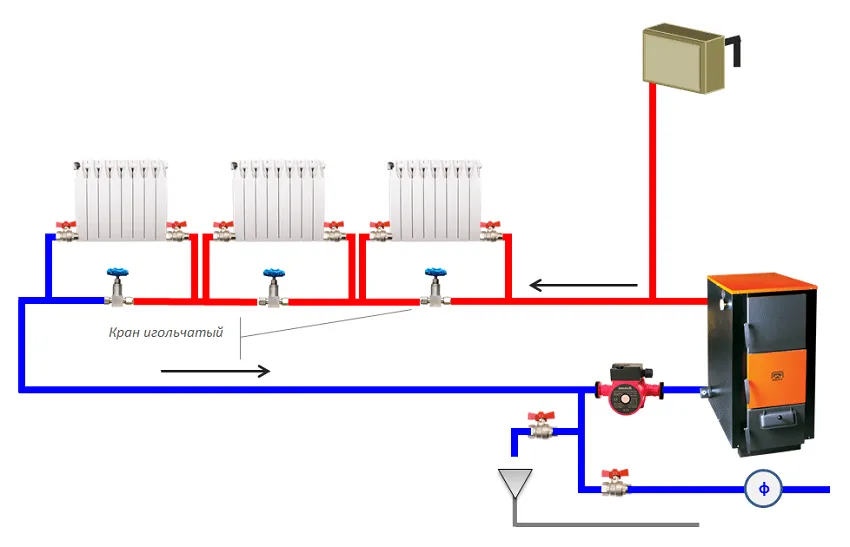

Однотрубная система отопления с циркуляционным насосом

По типу подачи теплоносителя все схемы можно поделить на отопление с естественным током воды и принудительным. Естественная циркуляция осуществляется за счет перепадов температуры воды. Горячая жидкость поднимается, так как имеет меньшую плотность, а холодная течет вниз. Принудительный тип циркуляции происходит за счет насосов, которые вмонтированы в трубопровод или находятся непосредственно в котле.

Статья по теме:

Печь с водяным контуром для отопления дома: варианты реализации. Печное отопление, отопительно-варочные печи, печи-камины, преимущества, конструкция, варианты реализации. Расчет, материалы, монтаж.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

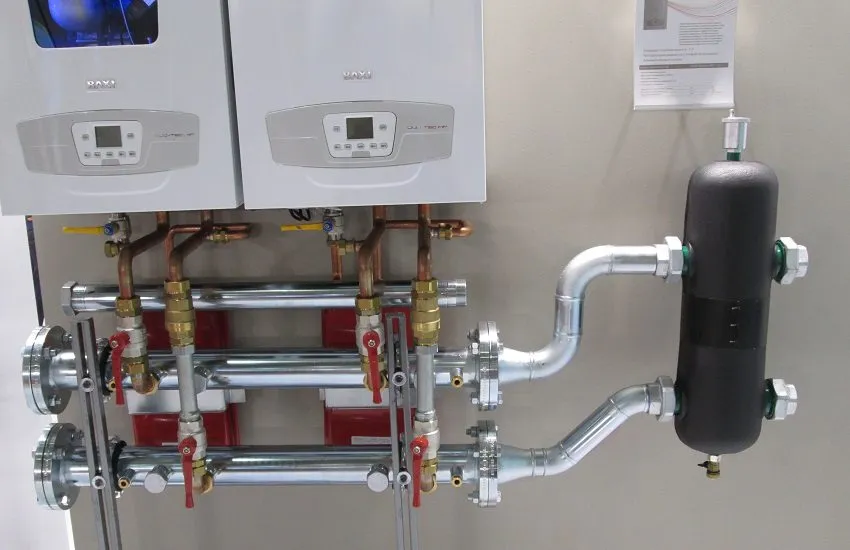

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет! Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

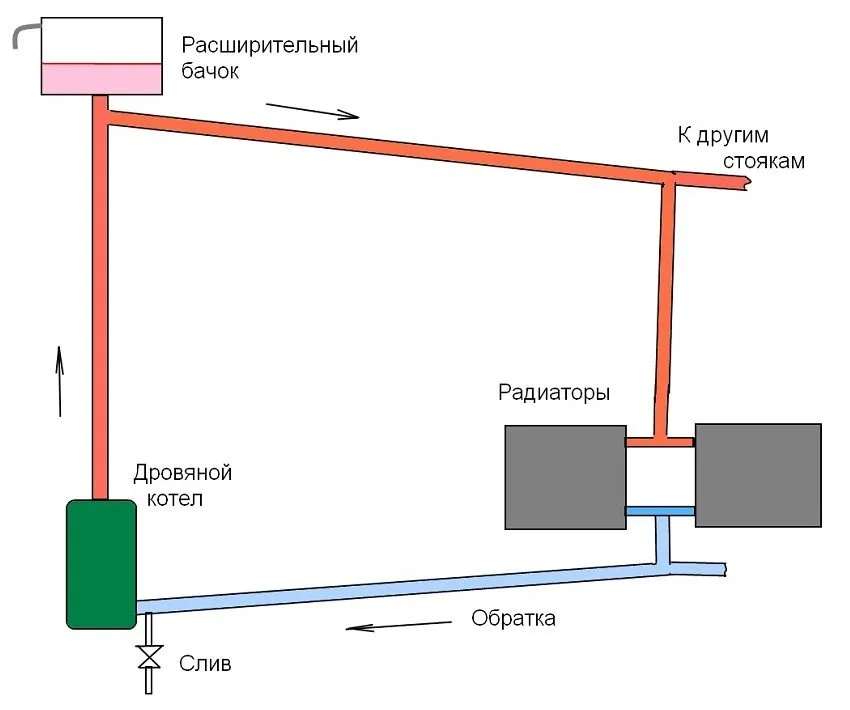

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

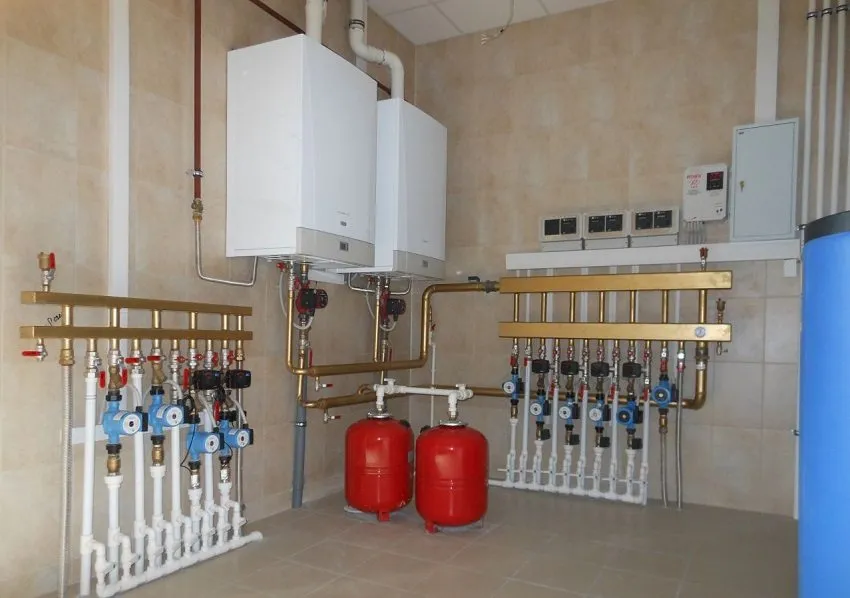

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

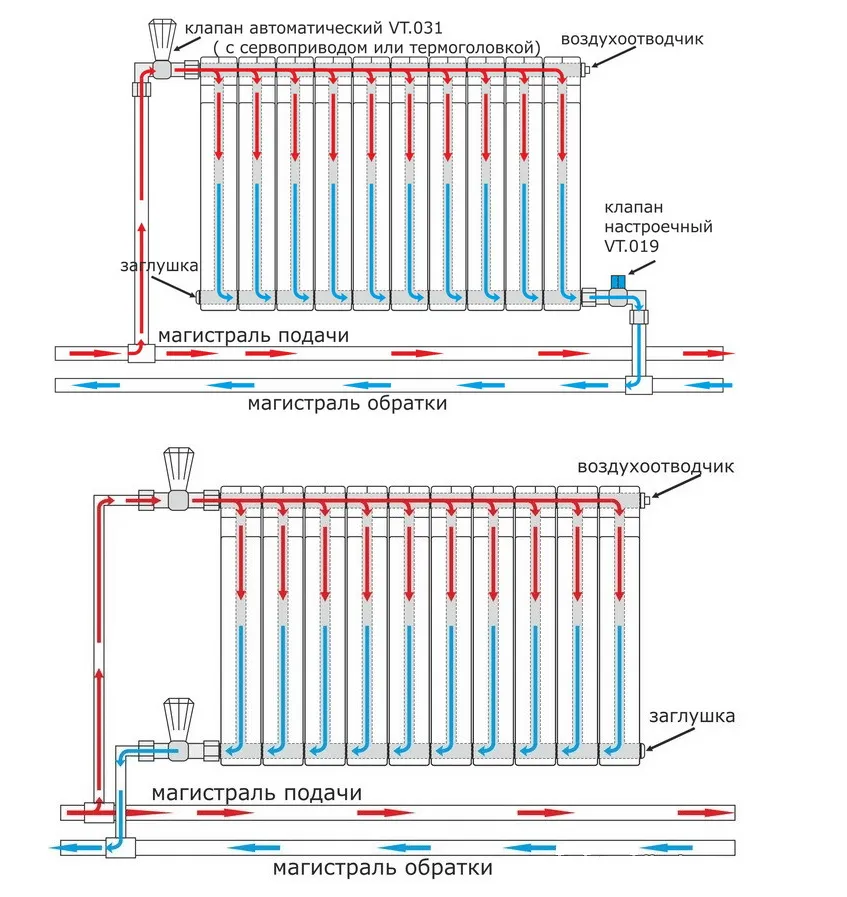

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет! Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею, а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

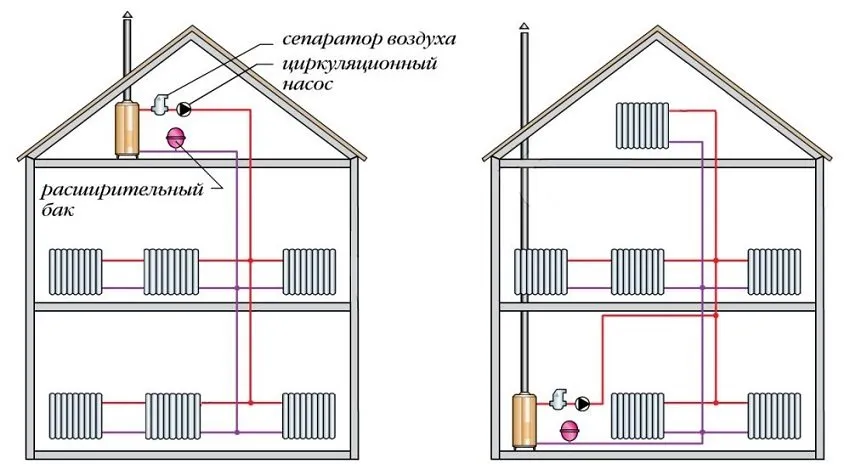

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет! Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

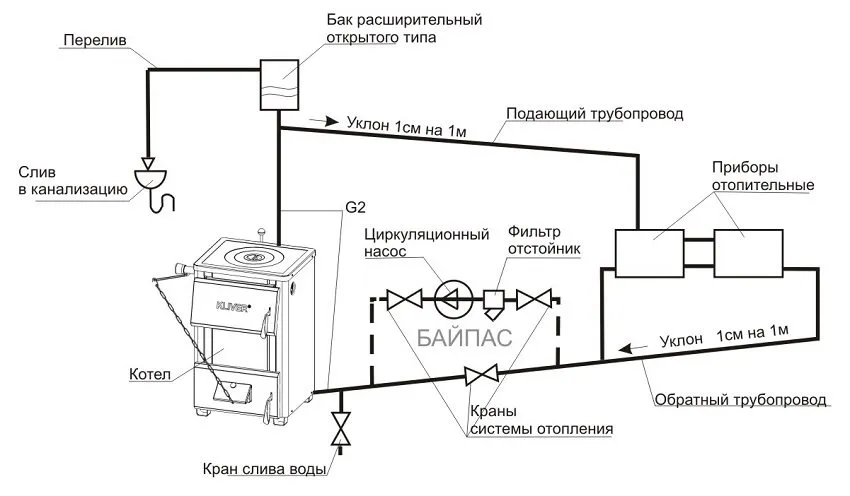

Схема открытой системы отопления с циркуляционным насосом

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Еще одним типом разводки является коллекторная. Это самая сложная система, предполагающая применение большого количества различных труб и специальных распределительных приборов, которые называются коллекторы. Принцип действия системы с коллекторной схемой отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипяток от котла идет в особые коллекторы, которые служат распределителями между различными радиаторами. Каждая батарея подключена к нему двумя трубами. Такая система, при своей эффективности, не может похвастаться дешевизной. В ней может регулироваться температура не только на каждом контуре, но и на каждой батарее, что позволяет создавать свой температурный режим в любой комнате.

Делают такую схему отопления одноэтажного дома с принудительной циркуляцией, так как естественным образом вода не может эффективно циркулировать по многочисленным трубам и коллекторам. Суть данной схемы в том, что непосредственно возле котла в обратную трубу врезается центробежный циркуляционный насос, который непрерывно перекачивает воду с помощью крыльчатки. Благодаря этому, в системе возникает давление, необходимое для того, чтобы полностью прокачивать всю магистраль, нагревая все батареи равномерно. Если вы приобрели настенный дорогой автоматический котел, то в нем, скорее всего, уже установлен циркуляционный насос, который настроен на оптимальное для этого котла давление. Если же котел у вас простой, то при покупке центробежного насоса необходимо проконсультироваться о его совместимости по создаваемому давлению с этим котлом во избежание аварийной ситуации.

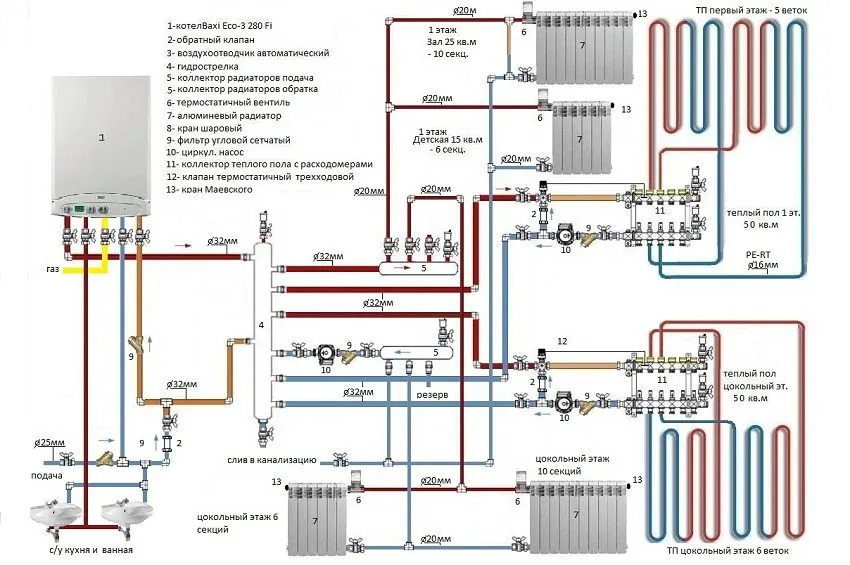

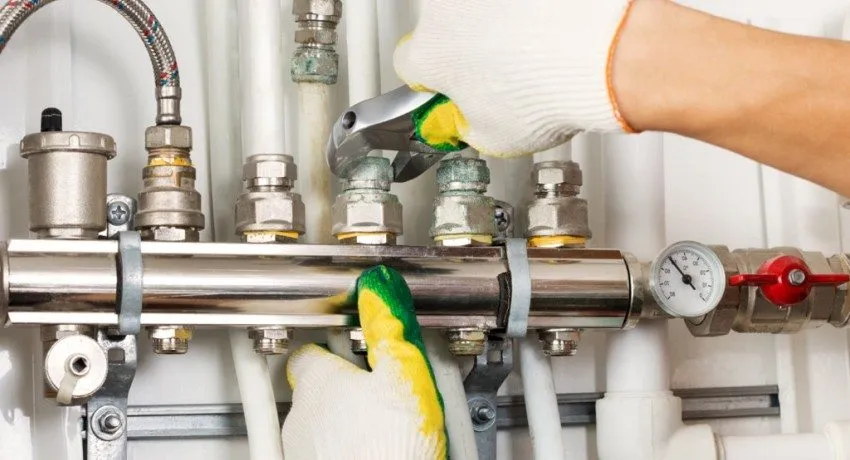

Коллекторная система отопления, составленная специалистом

Коллекторная схема редко применяется в двухэтажных домах, так как она, хоть и эффективная, но очень громоздкая. Разводка для двух этажей будет слишком сложно устроена. Именно поэтому она бывает востребована только в схеме отопления одноэтажного дома с принудительной циркуляцией.

Полезный совет! Для устройства в своем загородном частном доме коллекторной системы водяного отопления, нужно позаботиться о приобретении необходимого количества терморегуляторов и запорных клапанов. Это позволит осуществлять регулировку климата в доме в полуавтоматическом режиме.

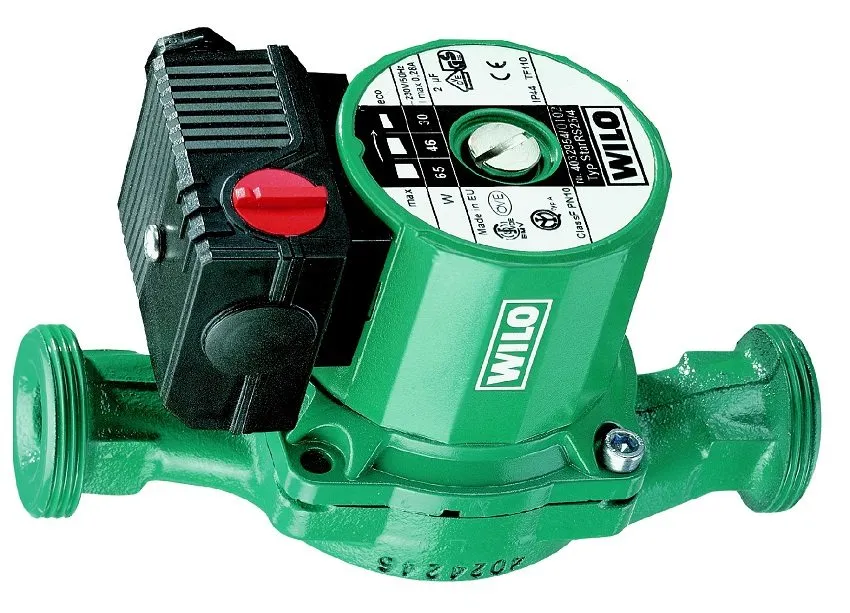

Циркуляционный насос для принудительной рециркуляции воды в системе отопления

Обобщая вышеизложенное, можно отметить, что выбор из трех существующих типов разводок водяного отопления должен осуществляться обдуманно. В небольшом по площади одноэтажном доме можно проложить только одну трубу. Такую схему еще называют «ленинградкой». Если площадь дома значительная или он двухэтажный, то лучше делать двухтрубную систему отопления с обратной трубой. Для создания в доме современной и эффективной системы отопления, можно смонтировать ее по коллекторной схеме. Стоит она будет больше, но и эффективность у нее будет гораздо выше. Главное, чтобы любая созданная система всегда работала хорошо и надежно в любых, даже сложных, условиях. Для этого сооружать ее нужно по всем правилам и рекомендациям.
