Двухтрубная система отопления для двухэтажного дома — эффективные схемы монтажа
Дома с двумя этажами приобрели широкую популярность на территории нашей страны. Их ценность не ограничивается лишь комфортом, также они высоко оцениваются за разумное использование земельных площадей, экономию стройматериалов и относительную простоту в возведении.
- Отопление с естественной циркуляцией
- Двухтрубное отопление
- Отопление теплыми полами
- Отопление газовым котлом
- Какую схему отопления выбрать?
Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.
Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

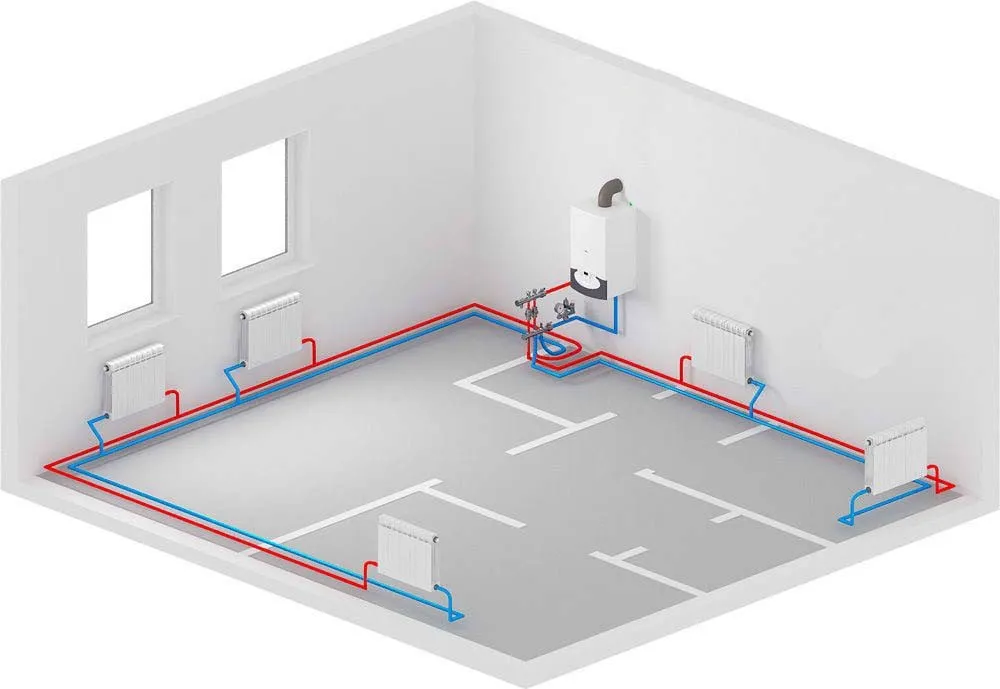

Двухтрубное отопление
Двухтрубная система отопления нашла применение в крупных двухэтажных домах, так как имеет значительно меньшие теплопотери от радиатора к радиатору. В структуру системы входят две основные магистрали: горячая и холодная. По первой нагретая жидкость подается к потребителям тепла, во вторую сбрасывается остывший теплоноситель. При этом магистрали не имеют никакой прямой связи друг с другом.
Расширительный бак устанавливается на отдельном первичном ответвлении горячей магистрали значительно выше трубопроводов. Обычно выбираются модели закрытого типа. Перед радиаторами могут врезаться вентили, позволяющие выборочно отключать от отопления отдельные комнаты, однако перекрытие слишком большого количества вентилей может привести к избыточному давлению и течам, особенно — в системах с принудительной циркуляцией и при неправильно проделанных тепловых расчетах.
Тупиковая схема и «петля Тихельмана»
Изначально все системы двухтрубного отопления работали по прямой тупиковой схеме. Это означало, что радиатор, первым получивший горячий теплоноситель, первым же и отдает остывший, что влечет последовательную потерю давления в радиаторах и снижение их эффективности. Пусть и не такое значительное, как при однотрубной компоновке. Тупиковая схема до сих пор применяется для отопления небольших зданий, так как требует значительно меньшего расхода материалов при монтаже и не так требовательна к мощности насоса.
Решение проблемы падения давления предложил инженер Альберт Тихельман. Он разработал реверсивную систему обратной подачи теплоносителя или, проще, обратную петлю. Таким образом, радиатор, первым получивший теплоноситель, сбрасывал его последним, а последний установленный радиатор сливал остывшую жидкость раньше, чем остальные. При этом, разумеется, вдвое увеличилась длина обратной магистрали. Тупиковая схема хорошо подходит для отопления двухэтажного дома.
Лучевая схема
Другой ветвью эволюции тупиковой системы отопления стала так называемая лучевая схема. Она предполагает наличие дополнительного узла — распределительного коллектора. Он необходим для разведения первичных и обратных магистралей к каждому радиатору в отдельности, что обеспечивает циркуляцию жидкости с равной температурой и равным давлением во всех элементах системы.
Дальнейшее усложнение отопительной системы по сравнению с тупиковыми и петличной схемами привело к еще большему расходу труб при прокладке магистралей. Тем не менее, это окупается высокой эффективностью. Требования к расширительному баку и нагнетающему насосу те же, что и в «петле Тихельмана».

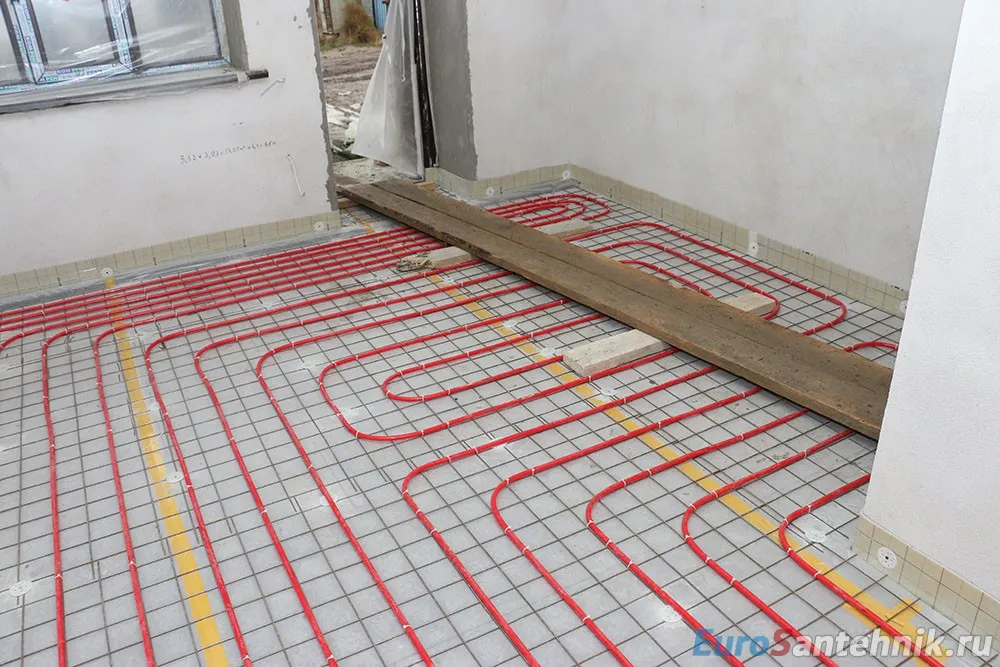

Отопление теплыми полами
Главная «фишка» теплого пола — установка одного крупного, но маломощного «радиатора» в подпольное пространство, вместо использования системы стандартных навесных радиаторов. Это обеспечивает более равномерное распределение тепла, повышает комфорт в помещении и, при грамотной реализации системы, снижает энергозатраты. Однако и теплый пол не лишен своих недостатков. К ним можно отнести:
- длительное время прогрева полностью остывшего помещения;
- возможность возникновения конденсата ввиду почти полной изолированности от внешних факторов;
- сложности расчета и монтажа системы.
В ходе недавних исследований отмечено, что помещение с теплым полом при прочих равных факторов можно прогревать до температуры на 2ºC ниже, чем помещение с классическим отоплением, и это никак не скажется на комфорте человека. Один этот факт позволяет экономить до 10-15% энергии.
Сегодня довольно часто теплый пол применяют в отоплениидвухэтажного дома. Система может выступать в качестве основной, но для этого важно сделать все теплотехнические расчеты.

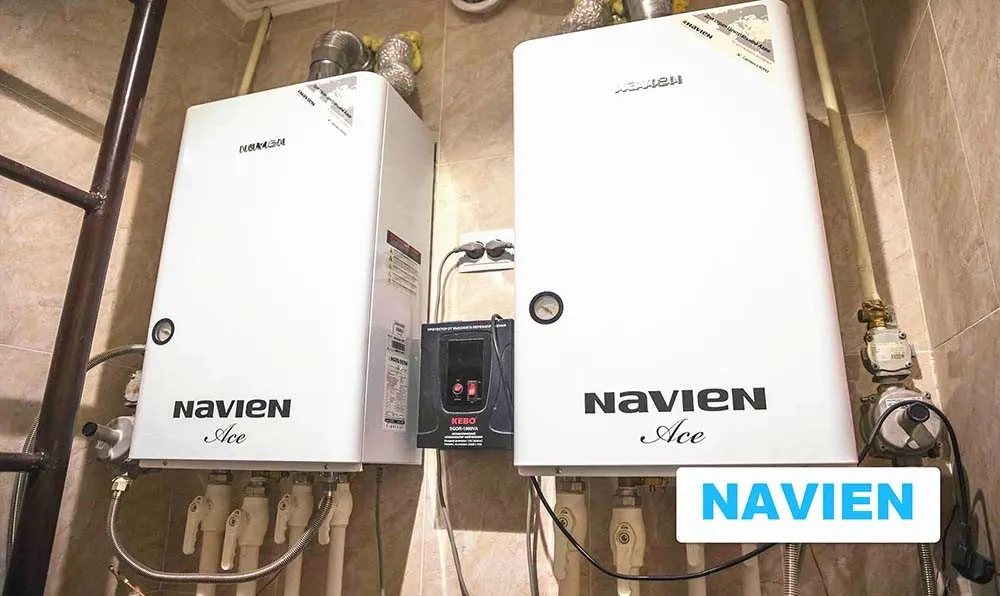

Отопление газовым котлом
Газовые котлы являются основным источником энергии в большинстве современных отопительных систем. Они гарантируют высокую производительность при относительно низких энергозатратах, отличаются высокой надежностью и безопасностью, конечно, при соблюдении всех норм и правил монтажа.
Тем не менее, в последние годы отмечается тенденция постоянного роста цен на природный газ, что вскоре приравняет удельные расходы на его приобретение с расходами на содержание электрической отопительной системы. А двухэтажные дома чаще всего строятся с большими площадями. До тех пор, пока сохраняется доступность газа, топить свой двухэтажный дом рекомендуем газовым котлом.
Какую схему отопления выбрать?
При выборе конкретного типа отопительной системы следует руководствоваться, в первую очередь, характеристиками здания, обращать внимание на доступность электричества и финансовых возможностей.. Если у Вас есть инженерные документы, загляните в них, как правило, так указаны все нужные цифры. В противном случае придется выполнять все измерения самостоятельно. Необходимый минимум — площадь пола, объем помещения, толщина и материал несущих стен и перегородок.
После этого стоит проанализировать климатические особенности региона, стоимость и доступность различных видов энергии. На основе этих данных осуществляется первичный выбор вариантов организации отопления, после чего просчитываются планируемые затраты на их приобретение и монтаж, а также будущее содержание. Именно экономические показатели, как краткосрочные, так и стратегические, являются решающими при выборе конкретного вида отопления.
Если с финансами наблюдаются сложности, наличие света нестабильно, а из энергоносителей только уголь, то возможно стоит смотреть в сторону простых однотрубных систем отопления. Если есть газ, стабильная подача света и позволяют финансы, то можно смотреть в сторону двухтрубных и лучевых систем отопления двухэтажного дома.
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Как рассчитать отопление частного дома по площади?
Расчет отопления частного дома по площади включает в себя следующие шаги:
-
Определение площади жилых помещений: Вам необходимо определить площадь всех жилых помещений, которые вы хотите отопить.
-
Расчет мощности системы отопления: Для расчета мощности системы отопления вам необходимо знать климатические условия в вашем регионе, а также необходимую температуру в жилых помещениях.
-
Расчет тепловыделяющей мощности системы: Для этого вам нужно знать удельную тепловыделяющую мощность выбранных вами систем отопления и площадь жилых помещений.
-
Расчет количества элементов системы отопления: Вы должны рассчитать количество радиаторов, батарей или конвекторов, необходимых для обеспече
Для расчета отопления частного дома по площади, необходимо учитывать следующие факторы:
-
Площадь жилых помещений: необходимо знать точную площадь жилых помещений дома, чтобы правильно оценить количество тепла, необходимого для обогрева.
-
Теплопотери: необходимо оценить теплопотери через стены, потолок и окна. Это поможет учесть все теплопотери и рассчитать точное количество тепла, необходимого для обогрева.
-
Температурные условия: необходимо учитывать температуру воздуха внутри и снаружи дома, чтобы рассчитать количество тепла, необходимого для поддержания комфортной температуры внутри.
Используя эти факторы, можно рассчитать общую мощность отопительных приборов, необходимых для о
Важно помнить, что расчет отопления для частного дома является комплексным процессом, который требует учета множества факторов. Он включает в себя расчет мощности отопительной системы, а также вычисление тепловыделения на каждый метр квадратный помещения. Для точного расчета лучше обратиться к специалисту в области отопления или соответствующему инженеру.
