Схема отопления одноэтажного дома с системой принудительной циркуляции

В данной статье дается подробное описание схемы отопления одноэтажного дома с использованием принудительной циркуляции. Рекомендуется обратить особое внимание на предоставленные фотографии и видеоматериалы. В случае системы отопления с принудительной циркуляцией (использующей насос) применяются аналогичные схемы подключения, что и в случае системы с естественной циркуляцией. Однако из-за невозможности соблюсти необходимые наклоны или при слишком большой длине трубопровода устанавливается циркуляционный насос. Он обеспечивает постоянное движение теплоносителя в замкнутой системе отопления (см. «схему отопления одноэтажного дома» на рисунке).

Читайте также:
ТЕРМОДАТЧИКИ НА ВКЛЮЧЕНИЕ ВЫКЛЮЧЕНИЕ
Размеры котельной в частном доме:нормативы,стандарты,типы

В системе отопления с принудительной (насосной) циркуляцией используют те же схемы подключения, что и в системе отопления с естественной циркуляцией, но из-за отсутствия возможности соблюдения всех уклонов или слишком большой длины магистрали подключают циркуляционный насос, обеспечивающий постоянную циркуляцию теплоносителя в замкнутой системе отопления (рис. 13-9-15).

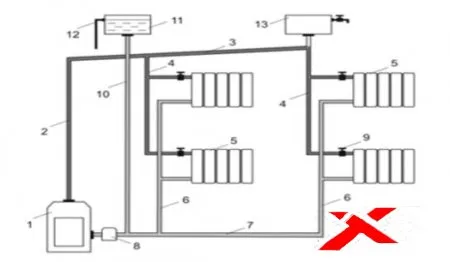

Рис. 13. Схема открытой двухтрубной водяной системы отопления с верхней разводкой с принудительной циркуляцией: 1 — котел; 2 — главный стояк; 3 — подающая магистраль; 4 — подающий стояк; 5 — радиатор; 6 — обратный стояк; 7 — обратная магистраль; 8 — циркуляционный насос; 9 — кран двойной регулировки; 10 — труба расширительная; 11 — расширительный бачок; 12 — труба переливная; 13 — воздухосборник

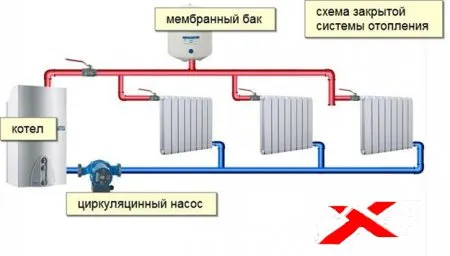

Рис. 14. Схема закрытой водяной системы отопления с принудительной циркуляцией: Насос подключают к обратной магистрали, что способствует более длительной эксплуатации системы отопления в целом.
В системе отопления, показанной на рис. 15, все радиаторы на каждом этаже соединены в общую линию. Ее достоинства — простота монтажа, меньший расход труб и отсутствие стояков у каждого радиатора, а недостаток — образование воздушных пробок из-за наличия параллельных трубопроводов (его устраняют установкой клапанов для спуска воздуха).

Рис. 15. Схема однотрубной системы отопления с горизонтальной проточной системой: 1 — котел; 2 — главный стояк; 3 — расширительный бак; 4 — расширительная труба; 5 — циркуляционный насос
Применение циркуляционного насоса позволяет использовать магистрали большей протяженностью, что очень важно при отоплении многоэтажных домов. Единственный минус использования циркуляционного насоса — необходима бесперебойная подача электроэнергии.
Поддержание заданной температуры в помещении, отапливаемом системой водяного отопления, возможно несколькими способами: изменением температуры, расхода теплоносителя через радиатор, и тем и другим одновременно. Температура теплоносителя, поступающего на радиаторы, обычно регулируется централизовано в тепловом пункте. Для индивидуальной регулировки температуры в помещении радиаторы оснащают регулировочными кранами (ручная регулировка), либо термостатами (автоматическая регулировка).

Индивидуальная регулировка возможна как при двухтрубной, так и при однотрубной системе, в последнем случае перед краном или термостатом обязательно должен быть установлен байпас.

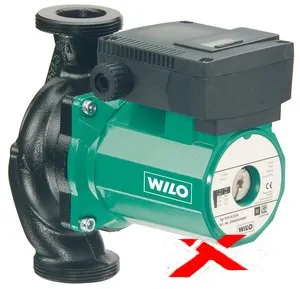

Какой насос выбрать для принудительной циркуляции

Это один из самых важных элементов в схеме системы отопления с принудительной циркуляцией. Выбирают циркуляционный насос по такому параметру, как мощность. Рассчитывается она по формуле:
Qpu = Qn : 1,163 x Dt [м3/ч],
где Qpu — подача агрегата, Qn — количество потребляемого в доме тепла, Dt — разница температур на обратном и подающем трубопроводах.

Устанавливаются циркуляционные насосы на обратной трубе рядом с котлом. При этом в схему подключения в обязательном порядке включаются байпас с тремя кранами и фильтр. Если последний установлен не будет, внутренние узлы насоса быстро забьются илом или окалиной. Результатом же засора станет выход оборудования из строя.
Сегодня в продаже имеются в том числе и радиаторы всасывающего типа, монтировать которые можно и на подающей трубе. Такие конструкции способны выдерживать высокие температуры теплоносителя. Однако стоят они очень дорого и используются в схемах систем отопления частных домов довольно-таки редко.

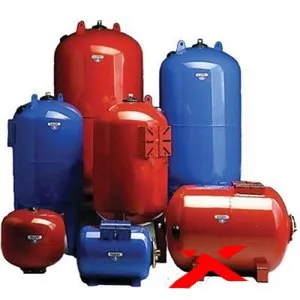

Какой расширительный бак выбрать

Этот элемент в схеме с принудительной циркуляцией теплоносителя используется обязательно. Для систем этого типа обычно применяются мембранные закрытые бачки. Устанавливают их в непосредственной близости от котла на обратной трубе.
Расширители для систем отопления — важные конструктивные элементы.При выборе расширительного бака в первую очередь следует определиться с его объемом. В системах отопления этот элемент отвечает прежде всего за сохранение оптимального давления в трубопроводе. При нагревании вода, как известно, увеличивается в объеме. Излишки ее при этом поступают в бак.

В результате не происходит разрыва магистралей. Необходимый для той или иной системы объем бачка определяется по формуле:
V = e x C : (1 — Po/Pmax) x k,
где е — коэффициент расширения теплоносителя, Po — изначальное давление в баке, C — объем воды в системе, Pma x — предельное давление в системе, k — коэффициент заполнения емкости. Последний показатель, как и предельное давление, определяются по специальным таблицам.

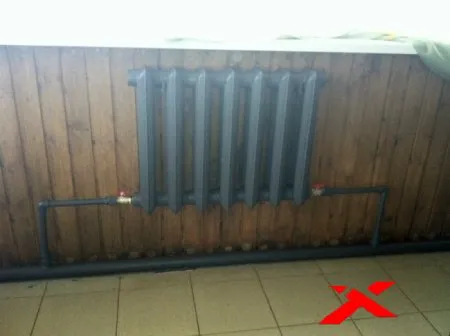

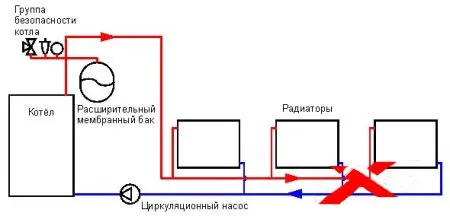

Однотрубная схема принудительной циркуляции

Теплоноситель движется по двум ветвям. Одна спускается вниз, а вторая идёт вверх. Таким образом, сетью удаётся опутать целый дом. Особую роль в этой схеме играет запорная арматура. Именно от неё зависит сама возможность отопления дома при помощи принудительной циркуляции теплоносителя. К сожалению, именно из-за неё можно обогреть только половину комнаты.
Внизу две трубы объединяются в одну. Это происходит ближе к теплоносителю. Важным достоинством однотрубной схемы отопления частного дома с принудительной циркуляцией является простота подключения радиаторов. Сам процесс ничем не отличается от такого же в одноэтажном здании.
Запорная арматура на входе необходима для того, чтобы регулировать уровень нагрева. К тому же без неё невозможна правильная балансировка. Также она устанавливается и на выходе. Но здесь её роль заключается абсолютно в другом.

Выходная запорная арматура нужна для того, чтобы отопительный элемент в случае поломки можно было отключить от всей системы. Благодаря этому можно провести ремонт с минимальными затратами.
Если отключить радиатор от общей схемы отопления дома с принудительной циркуляцией посредством запорной арматуры на выходе, то это позволит избежать слива теплоносителя. Мало того, даже работу котла останавливать не нужно. У вас будет возможность провести ремонтные работы, не нарушив микроклимат внутри дома.

Внимание! В каждом радиаторе этой схемы есть вентиль, сбрасывающий воздух.

Более равномерного прогрева помещения позволяет добиться байпасная линия. Но осуществлять монтаж отопительных элементов схемы можно можно и без неё. Правда, в таком случае придётся устанавливать оборудование с разной мощностью. К тому же нужно понимать, что подобный шаг приведёт к необходимости учёта остывания теплоносителя.
Дело в том, что каждый радиатор состоит из множества секций. Безусловно, при их создании используются разные материалы со специфическими качествами сохранения и передачи тепла. Но несмотря на это общий закон для всех устройств един — чем дальше от котла, тем больше должен быть радиатор.

Внимание! За время прохождения по трубам теплоноситель охлаждается.

Уменьшение количества запорной арматуры приводит к тому, что схема отопления дома с принудительной циркуляцией становится куда менее манёвренной. Поэтому лучше всё продумать заранее, чтобы в случае необходимости можно было провести быстрые ремонтные работы.
При выборе подходящей схемы отопления дома с принудительной циркуляцией, обратите внимание на такие преимущества однотрубной системы:

• 1. простота в монтаже,экономическая обоснованность,эффективная теплоотдача,

Это довольно весомые достоинства, которые нужно учесть при выборе схемы отопления, но также не стоит забывать и про недостатки. Самым важным является неравномерность распределения тепла. Также к недостаткам можно причислить необходимость в балансировке.

Хорошим примером однотрубной схемы отопления дома с принудительной циркуляцией является так называемая ленинградка. В ней радиаторы отопления имеют параллельное подключение к закольцованной трубе. Это позволяет эффективно регулировать теплоотдачу каждого прибора. Сама схема состоит из следующих элементов:

• котёл;труба, через которую проходит теплоноситель;бак;гидронасос;радиаторы;обратка;система безопасности;слив.

Система безопасности ленинградской схемы отопления дома с принудительной циркуляцией состоит из манометра и двух клапанов. Один предохранительный, а второй воздушный.

По причине того, что у каждого отопительного устройства в наличии по две трубы. Посредством одной идет горячая вода. Через вторую идет уже остывшая вода. Еще одним отличием этой системы от однотрубной является другой порядок по подключению отопительных устройств. Профессионалы советуют установку регулировочного бака перед всеми радиаторами.

Для нормальной циркуляции в здании, хватит расстояния между центром котла и наивысшим местом подающей магистрали. При таких условиях, возможен монтаж расширительного бака на этаже сверху, а не на чердаке. Труба подачи при этом прокладывается снизу подоконника или под потолком.

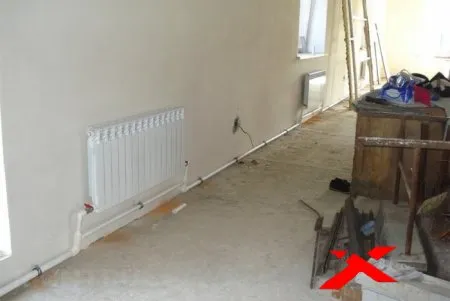

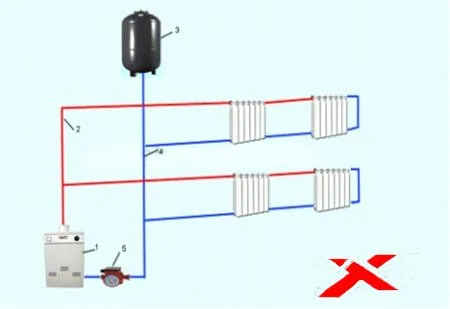

Двухтрубная система отопления с принудительной циркуляцией

Если используется схема двухтрубного типа с условием естественной циркуляции, для этого требуется прогрев всего отопления дополнительно.

По этой причине рекомендуется дополнительный монтаж байпаса для обводки в составе с насосом для циркуляции. Это даст ощутимую экономию времени при включении подобной системы, как отопительная модель для дома с двумя этажами. При таких условиях в постройке тепло станет равномернее распределяться.

Помимо монтажа батарей, в доме с двумя этажами и при использовании котла в составе с вмонтированным циркуляционным насосом, есть возможность установки системы «теплый пол». Также есть и возможность подключения сушителя для полотенца сразу на двух этажах.

Профессионалы рекомендуют стояки со второго этажа подсоединять рядом с котлом.

При работах по установке наилучшим будет использование лучевой разводки или коллекторной . Эта система является наиболее удобной и есть возможность регулировки температуры во всех комнатах. Для всех отопительных устройств, прокладываются две трубы: обратная и прямая. Коллекторы монтируются на всех этажах. Важным является, чтобы они были в шкафу, какой для этого и предназначен. В этом же шкафу расположена и вся запорная арматура.

Схемы подключения отопительных приборов

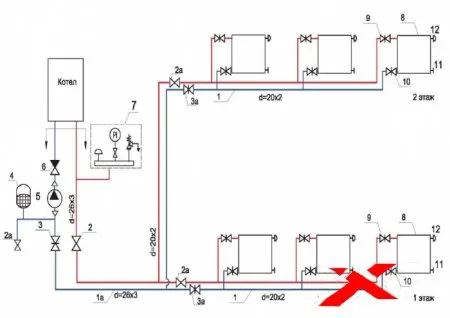

Рис.4 Двухтрубная схема с принудительной циркуляцией и верхней разводкой труб: 1 — котел; 2 — блок безопасности; 3 — подающая труба; 4,5,6 — радиаторы; 7 — мембранный бак; 8 — обратка; 9 — фильтр; 10 — циркуляционный насос; 11 — слив.

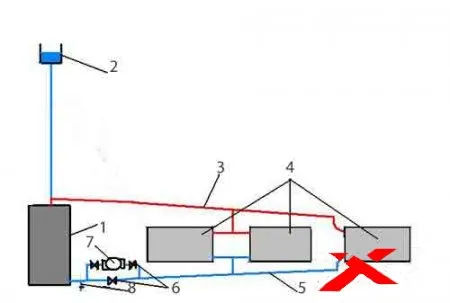

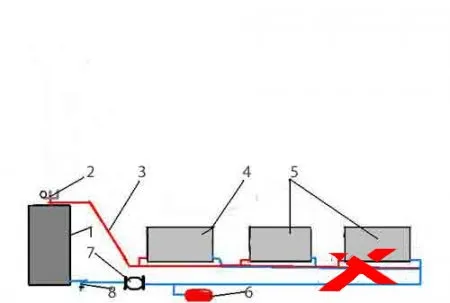

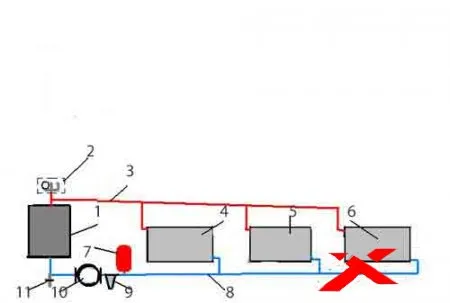

Рис.5 Однотрубная система с принудительной циркуляцией: 1 — котел; 2 — блок безопасности; 3 — подающая труба; 4,5 — радиаторы; 6 — мембранный гидроаккумуляторный бак; 7 — циркуляционный насос; 8 — слив.

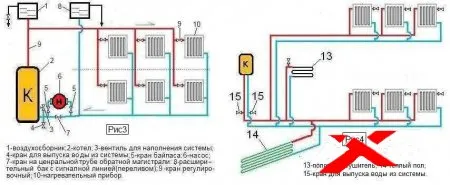

Рис.6 Двухтрубная схема с комбинированной (совмещенной) циркуляцией: 1 — котел; 2 — расширительный бак; 3 — подающая магистраль; 4 — радиаторы; 5 — обратная магистраль; 6 — запорная арматура (шаровые краны); 7 — циркуляционный насос; 8 — слив.

Принцип работы

Для лучшего понимания принципа работы указанной системы стоит сначала разобраться в том, как функционирует СО ЕЦ. Этот вопрос был подробно рассмотрен здесь.
Встраивая в такую систему циркуляционный насос, удаётся устранить большую часть недостатков, добиться равномерного распределения горячего теплоносителя по всем отопительным приборам, за счёт чего повышается эффективность работы СО и снижается расход топлива, необходимого котлу для поддержания заданных температурных параметров.

Системы отопления с естественной циркуляцией воды

Это одни из самых простых и распространенных систем отопления для небольших домов и квартир с индивидуальным отоплением. Недостатки систем отопления с естественной циркуляцией воды: — небольшой радиус действия (до 30 м по горизонтали), что является результатом небольшого циркуляционного давления; — замедленное включение в действие из-за большой теплоемкости воды и малого естественного циркуляционного давления; — повышенная опасность замерзания воды в расширительном бачке, если он смонтирован в неотапливаемом помещении.

Принципиальная схема системы отопления с естественной циркуляцией состоит из котла (водоподогревателя), подающего и обратного трубопроводов, отопительных приборов и расширительного бачка. Нагретая в котле вода поступает по подающему трубопроводу и стоякам в отопительные приборы, отдает им часть своей теплоты, затем по обратному трубопроводу возвращается в котел, где вновь подогревается до необходимой температуры, и далее цикл повторяется.

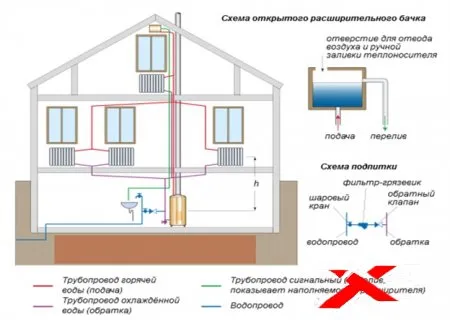

Рис. 1. Принципиальная схема водяной системы отопления с естественной циркуляцией воды
Все горизонтальные трубопроводы системы делаются с наклоном в сторону движения воды: нагретая вода, поднявшись по стояку вследствие температурного расширения и выдавливания более холодной водой обратного трубопровода, растекается по горизонтальным отводам самотеком, а охлажденная вода также самотеком поступает обратно в котел.

Уклоны трубопроводов способствуют и отводу пузырьков воздуха из труб к расширительному баку: газ легче воды, поэтому он стремится вверх, а наклонные участки трубопроводов помогают ему нигде не задерживаться и поступать в расширитель, а затем в атмосферу. Расширительный бачок создает постоянное давление в системе, принимает увеличивающийся при нагревании объем воды, а при охлаждении отдает воду обратно в трубопровод.

Вода в системе отопления поднимается за счет расширения при нагревании и под действием гравитационного давления, движение (циркуляция) возникает из-за разности плотностей нагретой (поднимающейся по подающему стояку) и охлаждённой воды (спускающейся по обратному). Гравитационное давление расходуется на движение теплоносителя и преодоление сопротивлений в сети трубопроводов.

Эти сопротивления вызываются трением воды о стенки труб, а также наличием в системе местных сопротивлений. К местным сопротивлениям относятся: ответвления и повороты трубопроводов, арматура и сами отопительные приборы. Чем больше сопротивлений возникает в трубопроводе, тем больше должно быть гравитационное давление. Для уменьшения трения применяются трубы увеличенных диаметров.

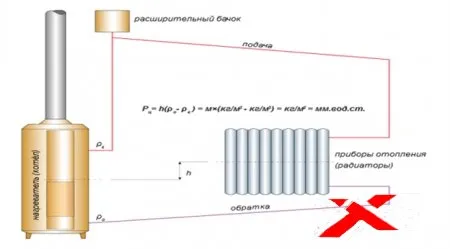

Циркуляционный напор Pц = h (ρо- ρг) зависит (рис. 1): — от разности отметок центра котла и центра нижнего отопительного прибора h, чем больше разность высот между центрами котла и прибора, тем лучше будет циркулировать теплоноситель; — от плотности горячей воды ρг и охлажденной воды ρо.

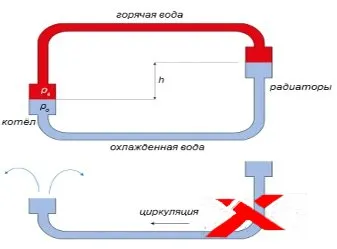

Как появляется циркуляционный напор? Представим, что в котле и радиаторах отопления температура теплоносителя меняется скачкообразно по центральным осям этих приборов, что, кстати, недалеко от истины. То есть в верхних частях котла и радиаторов находится горячая вода, а в нижних — охлажденная. Горячая вода имеет меньшую плотность, а следовательно, и меньший вес, чем охлажденная вода. Мысленно срежем верхнюю часть отопительного контура (рис. 2) и оставим только нижнюю часть.

И что же мы видим? А то, что мы имеем дело с двумя сообщающимися сосудами, хорошо знакомым нам из школьной физики. Верх одного сосуда находится выше верха другого; вода под действием сил гравитации стремится переместиться из верхнего сосуда в нижний. Отопительный контур — замкнутая система, вода в нем не выплескивается, как в сообщающихся сосудах, а стремится «успокоиться» (занять один уровень).

Таким образом, высокий столб охлажденной тяжелой воды после радиаторов постоянно выталкивает низкий столб воды перед котлом и подталкивает горячую воду, то есть возникает естественная циркуляция. Иными словами, чем выше находится центр радиаторов относительно центра котла, тем больше циркуляционный напор. Высота установки — это, первый показатель напора. Уклоны подающих трубопроводов в сторону радиаторов и обратной магистрали от радиаторов к котлу лишь способствуют этому процессу, помогая воде преодолевать местные сопротивления в трубах.

Поэтому в частных домах лучше всего размещать котел ниже отопительных приборов, например, в подвале. Второй показатель, от которого зависит циркуляционный напор, это разница между плотностями охлажденной и горячей воды. Системы с естественной циркуляцией теплоносителя относятся к саморегулирующимся системам. При проведении качественного регулирования, то есть при изменении температуры нагрева воды, самопроизвольно возникают количественные изменения — изменяется расход воды. Из-за изменения плотности горячей воды будет увеличиваться (уменьшаться) естественное циркуляционное давление, а следовательно — и количество циркулирующей воды.

То есть, когда на улице холодно, становится холоднее и в доме и включая котел на полную мощность, увеличиваем нагрев воды, заметно уменьшая ее плотность. Придя в отопительные приборы, вода отдает теплоту охлажденному воздуху в помещении, ее плотность при этом сильнее повышается. Посмотрев на часть формулы, стоящую в скобках, мы видим, что чем больше разность между плотностями охлажденной и горячей воды, тем больше циркуляционный напор.

Следовательно, чем сильнее нагрета вода в котле и чем сильнее она остывает в радиаторе, тем быстрее она циркулирует по системе отопления и это происходит до тех пор, пока воздух в помещении не прогреется. После этого вода начинает остывать в радиаторах медленнее, плотность ее уже не сильно отличается от плотности воды, вышедшей из котла, и циркуляционный напор начинает постепенно снижаться. Но как только температура в помещении начнет снижаться, циркуляционный напор начнет повышаться и скорость циркуляции воды в трубах повысится, подводя к радиаторам больше теплоты и повышая температуру воздуха. Так происходит саморегуляция системы — одновременное изменение температуры и количества воды обеспечивает необходимую теплоотдачу отопительных приборов для поддержания температуры помещений.
Системы водяного отопления с естественной циркуляцией бывают двухтрубные с верхней и нижней разводками, а также однотрубные с верхней разводкой.

Двухтрубные системы отопления с верхней разводкой

Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.

Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды

Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 — котел; 2 — главный стояк; 3 — подающая магистраль; 4 — горячие стояки; 5 — обратные стояки; 6 — обратная магистраль; 7 — расширительный бак
Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами — подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.
Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5).

В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) — в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.
В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.

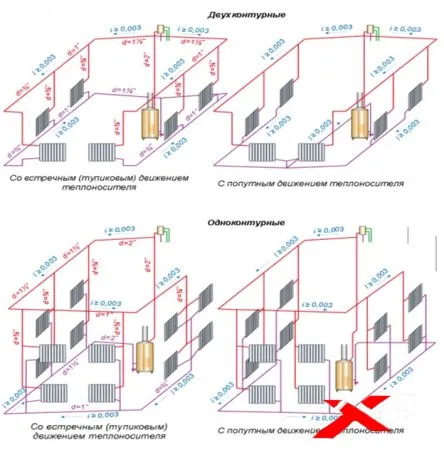

Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя
В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.
В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.
В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях.
В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.

Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления.

Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.
По материалам сайтов: eti.su,vse-otoplenie.ru,postroj-dom.ru,sdelatotoplenie.ru,bouw.ru,kotel.guru
