Засорившаяся канализация является крайне неприятной проблемой, зачастую приводящей к очень тяжелым последствиям в плане домашнего комфорта. Причиной возникновения подобных обстоятельств может стать ненадлежащий монтаж канализационной системы либо грубое нарушение условий ее эксплуатации. Предотвратить же засоры и образование пробок (наряду с возникновением стойкого зловония) поможет оборудование комплекса обратного клапана (запорная арматура или ОК).

Обратный клапан – предназначение и принцип функционирования

Главное назначение системы запорной арматуры состоит в перекрытии прохождения в обратном направлении канализационных стоков в трубопроводной магистрали. Основная сфера применения рассматриваемых приборов не ограничивается только их установкой в частных домах – монтаж ОК будет актуальным и для жителей квартир на первых этажах в многоэтажных домах. Помимо прочего, данное оборудование также предотвратит проникновение в квартиру мелких грызунов, часто пользующихся доступом по канализации.  Самым популярным диаметром у обратных клапанов является величина в 110 миллиметров. Именно данный размер позволяет совмещать прибор с различными трубопроводами. Устанавливается же сам узел на общий канализационный вывод из квартиры/частного дома. Конструкция запорной арматуры состоит из следующих компонентов:

  • Корпус, выполненный на основе пластика/металла;
  • Уплотнительный диск, чья работа заключается в перекрывании трубопровода от обратного стокового потока;
  • Пружина из стали, посредством которой удерживается вышеописанный диск (она сжимается за счет водяного давления);
  • Элемент принудительного открытия.

Принцип работы рассматриваемого прибора интуитивно понятен: диск, под воздействием канализационных стоков, поднимается, и поток направляется в канализационную магистраль. По мере завершения слива, диск закрывает полость выходной трубы, а это предотвратит возврат канализационных вод. Процесс закрытия/открытия обеспечивается за счет пружины.

Современные типы обратных клапанов

Они могут классифицироваться по множеству технических признаков, но главными всегда будут выступать их конструкционные особенности.

  • Шаровые

Действия данных ОК основывается на перемещении шарика, который придавливается пружиной к «седлу». Конструкция считается довольно-таки надежной и используется, как правило, в магистралях с небольшой проходимостью потоков.

  • Поворотные

Механизм выглядит, как откидная створка, которая закреплена в трубном отрезке. Она отклоняется только в том случае, если поток проходит в определенном направлении. Если же течь идет в ином направлении, то створка захлопывается, а диск усаживается в «седло».  Подобная конструкция считается чрезвычайно устойчивой для применения в особо загрязненных средах и отлично проявляет себя в магистралях с большим трубным диаметром.

  • Пружинные (подъемные)

Конструкция их чем-то похожа на запорный вентиль, отличие состоит в методе отпирания затвора. Он работает не в результате воздействия человека, а под давлением жидкостного стока. Давление само провоцирует отпирание затвора, от чего и происходит слив. По мере ослабления давления жидкости, затвор опускается в «седло», таким образом предотвращая поступление слива в обратную сторону. Подобные ОК отлично проявляют себя не только на горизонтальных участках магистралей, но и прекрасно работают по вертикальным стоякам. Однако, конструкция обладает существенным недостатком. Он заключается в особой чувствительности к уровню загрязненности проходящей жидкости, что нередко провоцирует заклинивание механизма.

  • Двухстворчатые

Такое название данный вид ОК получил из-за наличия в своей конструкции двух створок, которые установлены на оси проходного сечения. Эти части отпираются только при потоке жидкости в единственном направлении, которое маркируется стрелкой на корпусе изделия. По мере ослабления движения жидкости, створки будут расправляться и сомкнутся. Такая конструкция не подходит для прокачки сильно загрязненных потоков, несущих крупные твердые фрагменты, ибо это будет чревато потерей напора. Все же, двухстворчатые модели могут справляться, пропуская жидкую среду сложного типа (например, морская вода, нефтепродукты и т.п.). Монтируя такой механизм следует точно учесть условия его будущего использования – это нужно для подбора надлежащего уплотнителя для диска (он не должен быть слишком восприимчив к воздействию агрессивной среды).

  • Межфланцевые дисковые

Прибор представляет собой диск одностворчатый, связанный со штоком на пружине. При возникновении давления, вследствие силы напора жидкости, пружина будет отжиматься, одновременно открывая проход в магистрали. А когда поток ослабеет, то диск встает в «седло», запечатывая проходное отверстие. Достоинством этой системы является компактность и легкий вес наряду с простым монтажом (установка допускается в любых положениях).

Материалы изготовления запорного оборудования

Рассматриваемый тип запорный арматуры может изготавливаться из различных материалов. Если говорить о металлах, то ими могут выступать сталь или чугун. Изделия из них обычно оснащены отличными крепежами и качественными резиновыми прокладками. Модели из синтетики (это ПВХ или пластик) ориентированы исключительно на современные версии канализационных трубопроводов. Если же их монтировать на старые металлические трубы, то потребуется применение особых переходников. Среди иных популярных материалов можно упомянуть:

  • Полипропилен;
  • Нержавеющую сталь;
  • ПНД;
  • Латунь;
  • Бронзу.

Последние две позиции относятся к категории элитной сантехники и стоят очень недешево.

Способы монтажа отдельных видов ОК и дополнительные опции

По способу установки рассматриваемые клапаны могут подразделяться на:

  1. Фланцевый метод – монтаж производится посредством использования соответствующих фланцев, а герметичность достигается путем применения особых прокладок уплотнения.
  2. Межфланцевый метод – обычно применяется для домашних сетей и представляет собой применение самой стандартной устаревшей технологии времен позднего СССР.
  3. Приварной метод – он применяется для формирования особо герметичных сцепок, где прочность соединения поставлена «во главу угла». Основной плюс данного метода – клапан не будет нуждаться в стороннем обслуживании и походит для любого трубопровода. Допускается использование в домашних сетях канализации.
  4. Муфтовый метод – наиболее современный тип установки, при котором крепление устройства осуществляется через накручивание клапана на трубы, которые оснащены муфтой с уплотнителем.

Для последнего метода могут использовать различные типы соединения:

  • ВР/НР – внутренняя резьба с наружной резьбой (так называемая «бабочка»);
  • НР/НР – только по наружной резьбе;
  • ВР/ВР – только по внутренней резьбе.

Условное (среднее) давление

Этот параметр обязательно учитывается при выборе монтажного метода и означает давление рабочей жидкостной среды. Может быть 10, 16, 25 или 40 Бар.

Наличие фильтра

Некоторые изделия ОК обладают особым фильтром. В большинстве моделей эту роль выполняет обычная сетка, которая смонтирована перед выходным отверстием, но наличие фильтра более качественно предотвратит возможное засорение оборудования. Однако, фильтр придется периодически чистить от застрявших в нем (при прохождении потока) крупных фекальных фракций.

Гидрозатвор (сифон)

Этот компонент является крайне желательным для любого устройства, которое установлено на систему канализационных стоков. Он представляет собой простое оборудование, изготовленное в виде изогнутой выпускной гарнитуры, в которой хранится небольшой запас воды. Устройство призвано выполнять функцию отсекания среды (запахов) системы канализации от внутренней микросферы помещения. Обычно выглядит как чаша, имеющая выходное отверстие. Подключается устройство к сливному отверстию в качестве самостоятельного компонента. Подобный тип монтажа облегчает и первоначальный монтаж и последующую замену, в случае износа или повреждения.

Стандартный порядок монтажа обратных клапанов

Монтаж запорной арматуры будет состоять из следующих шагов по умолчанию:

  • Осуществление визуального осмотра устанавливаемого изделия. Оно не должно содержать ни внутренних, ни внешних царапин, трещин, сколов и иных деформаций.
  • Проверка работоспособности самого клапана, посредством подачи воды с обеих сторон на патрубок устройства. Так можно быстро выявить и устранить возможные мелкие дефекты в виде незначительного пропуска жидкости, либо сразу вернуть изделие по гарантии.
  • Определение направления установки прибора, которое на его корпусе отмечено стрелкой. С помощью данной маркировки можно точно сориентировать прибор в отношении общего коллектора либо сливного колодца.
  • До начала непосредственного процесса установки (если речь идет о многоквартирном доме), следует перекрыть стояк, предварительно уведомив об этом жильцов. Пользование водой на период монтажа будет невозможно.
  • Если материалы (равно как и диаметры патрубка и трубы) изготовления ОК и самой магистрали отличаются, то следует подготовить и заранее установить специальные переходники.
  • Сам процесс монтажа заключается в последовательном присоединении соответствующих отверстий к канализационным трубам, с обязательной полной фиксацией всех сочленений.
  • При подсоединении каждый стык подлежит обязательной герметизации.
  • После завершения монтажа и разблокировки стояка, необходимо проверить общую работоспособность системы на предмет герметичности, для чего произвести несколько последовательных сливов. Все выявленные недостатки подлежат немедленному устранению.

Основные правила эксплуатации ОК

Обратные клапаны, как и любое запорное оборудование, потребуют некоторого ухода за собой. Своевременная замена изношенных элементов поможет избежать неожиданного затопления помещения. Для частных домов периодичность чистки клапанов от мусора составляет 3 – 4 раза в год, для многоквартирного дома немного пореже – 1-2 раза в год. Если при работе клапана послышится нехарактерный скрежет или скрип, посторонний шум, то его необходимо сразу же проверить и осуществить внеплановую прочистку. Необходимо отметить, что ресурс износостойкости каждого компонента в рассматриваемом устройстве должен быть указан производителем в инструкции к нему. Большинство деталей возможно заменить по гарантии, а ежели срок ее истек, то уж лучше сменить всё устройство целиком.

Трудности выбора

Перед покупкой обратного клапана следует обратить пристальное внимание на следующие технические моменты:

  • Трубный диметр – т.е., размер диаметра трубы, к которой он может быть подсоединен. Большинство моделей на современном российском рынке имеют соединение путем раструбов.
  • Материал изготовления – большинство изготовителей сегодня ориентированы на выпуск пластиковых изделий, которые предполагается использовать для канализационных магистралей из такого же (или родственного) материала. Если же магистраль состоит из чугунных труб, то лучше, чтобы и клапан был чугунным. Естественно, нынешние технологии предполагают и врезку полимерных устройств с осуществлением соединения на основе особой манжеты перехода, но однородный материал является предпочтительным. Одновременно, профессионалы отмечают, что качественные металлические модели оснащаются заслонками из нержавеющей стали.
  • Место установки – существуют образцы, которые рекомендованы к установке исключительно внутри помещений, они имеют классический серый цвет. Изделия оранжевого цвета допускается размещать и внутри и снаружи здания. Их называют универсальными и они изготавливаются из более прочных материалов, способных выдерживать существенные механические нагрузки и значительные температурные колебания.
  • Рабочие возможности – в технических сведениях к каждому изделию указывается возможность его работы либо только с жидкостными стоками, либо у него имеется дополнительная возможность пропускать через себя некоторые фекальные массы. Одновременно, дается рекомендация относительно пространственного положения установки (может быть строго определенным или универсальным).
  • Размеры – на них следует обратить особое внимание, что будет актуальным, если монтаж должен проводиться в ограниченном пространстве.
  • Максимально допустимое рабочее давление – оно не должно быть меньше, чем рабочее давление в трубопроводе канализационной сети, где планируется установка.
  • Опция принудительного закрытия задвижек – эта опция станет более оправданной для частных домов, где магистраль не обладает особой длиной.
  • Репутация фирмы-производителя – перед покупкой стоит получить максимум информации о бренде изготовителя, одновременно обратив внимание на наличие гарантийных обязательств фирмы и их срок.

Внутренние

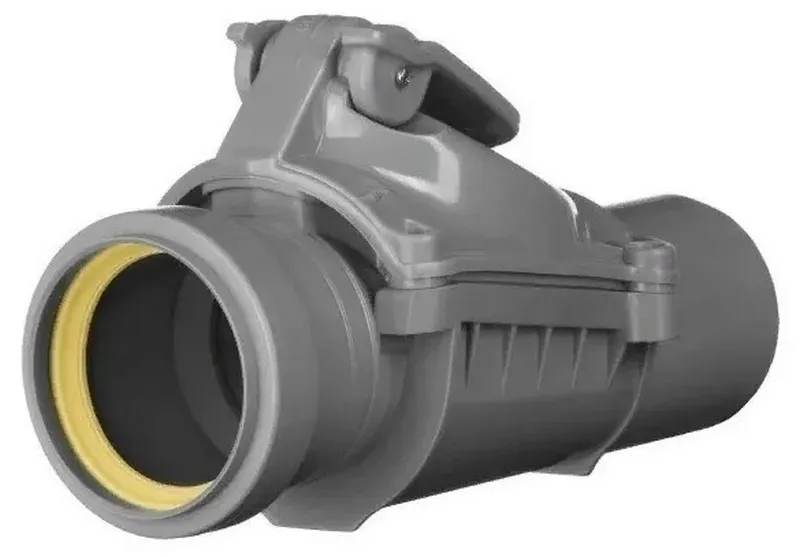

4-ое место: «СанТехМир» ОК канализационный внутренний горизонтальный»

Модель оснащена запирающей заслонкой, изготовленной из профилированной нержавеющей стали, имеет язычковое уплотнение, ревизионную крышку с присоединительными выходами под раструбные трубы ПП, ПВХ. Имеется возможность фиксации заслонки в закрытом состоянии при помощи ручного фиксатора с предохранителем от самопроизвольного закрытия. Материал изготовления – АБС-пластик. Рекомендованная стоимость для розничных сетей – 876 рублей.

СанТехМир» Обратный клапан канализационный внутренний горизонтальный

Достоинства:

  • Современный материал изготовления;
  • Дешевая цена;
  • Простейшая установка.

Недостатки:

  • Не обнаружено.

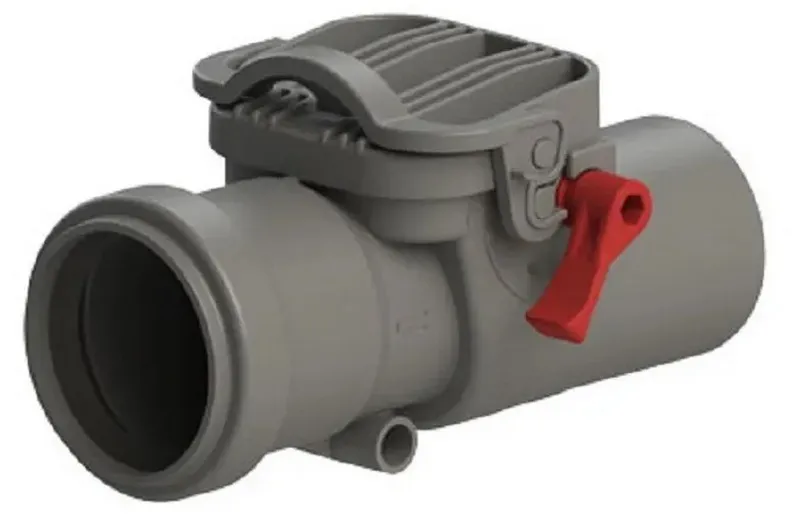

3-ье место: «ТАТполимер» ОК 50 мм»

Образец имеет горизонтальный выпуск и используется в системах внутренней канализации. Клапан предотвращает обратный ход потоков при засоре канализационных трубопроводов, а также служит препятствием для проникновения насекомых в помещение. Корпус – полипропилен. Рекомендованная стоимость для розничных сетей – 926 рублей.

ТАТполимер» Обратный клапан 50 мм

Достоинства:

  • Максимальная рабочая температура – +60 градусов по Цельсию:
  • Небольшой вес – 117 грамм;
  • Направление подачи – одностороннее.

Недостатки:

  • Пропуск только жидкой среды.

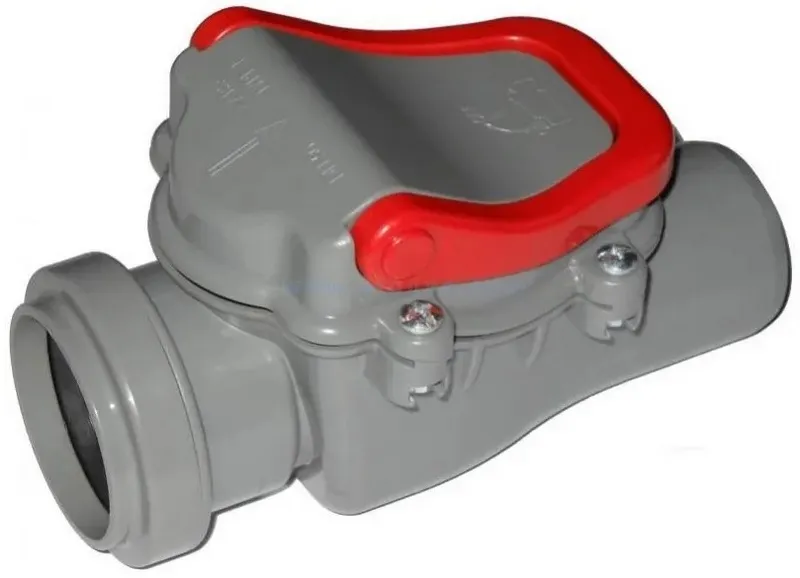

2-ое место: «Miano 50 мм (M0601)»

Изделие применяется в целях защиты помещений от сточных вод, устранения неприятных запахов в случае возникновения аварийной ситуации. Данный фитинг незаменим при монтаже системы канализации частного дома. Корпус выполнен из ударо-температуростойкого пластика, не подвержен коррозии и гниению. Имеется ручка для аварийного перекрытия стока с возможностью прочистки. Плотное прилегание внутренней крышки (нержавеющая сталь) препятствует проникновению запахов и мелких грызунов. Минимальные затраты на монтаж/эксплуатацию. Рекомендованная стоимость для розничных сетей – 1526 рублей.

Обратный клапан Miano 50 мм (M0601

Достоинства:

  • Прочный материал изготовления;
  • Раструбный тип соединения;
  • Диск из нержавеющей стали.

Недостатки:

  • Не обнаружено.

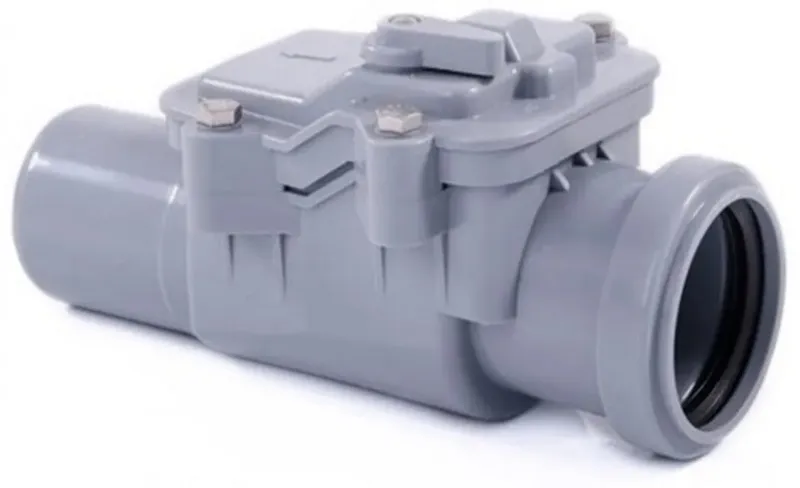

1-ое место: «ZB горизонтальный, серый, версия А, «Karmat ZB50-AS»

Модель предназначена для установки в горизонтальной позиции. Она монтируется на трубы с диаметром 50 мм, которые зафиксированы на стене посредством крепежных зажимов. Изделие способно создать надежную защиту сразу нескольких сантехнических приборов, если они подсоединены к единой установке. Устройство укомплектовано рычагом ручного типа. Он дает возможность полностью перекрывать проход, предотвращая обратное течение сточных вод.

Дополнительно, клапан не позволяет неприятным запахам из канализации проникать в помещение. Немаловажное преимущество – наличие функции самоочищения. Клапан имеет идеально гладкую поверхность изнутри, на которой не оседают загрязнения, жиры. Полимер относится к экологически чистым материалам, который не выделяет токсических и вредных веществ для здоровья человека и окружающей среды. Элементы крепежа клапана представлены нержавеющей сталью типа 0H18N9. Все прокладки и уплотнительные материалы изготовлены из эластичного полимера. Прокладки не боятся износа, рассчитаны на длительный срок службы. Рекомендованная стоимость для розничных сетей – 2880 рублей.

Обратный клапан ZB горизонтальный, серый, версия А, «Karmat ZB50-AS

Достоинства:

  • Расширенный срок эксплуатации;
  • Противостояние оседанию жиров;
  • Качественный иностранный бренд.

Недостатки:

  • Не обнаружено.

Универсальные

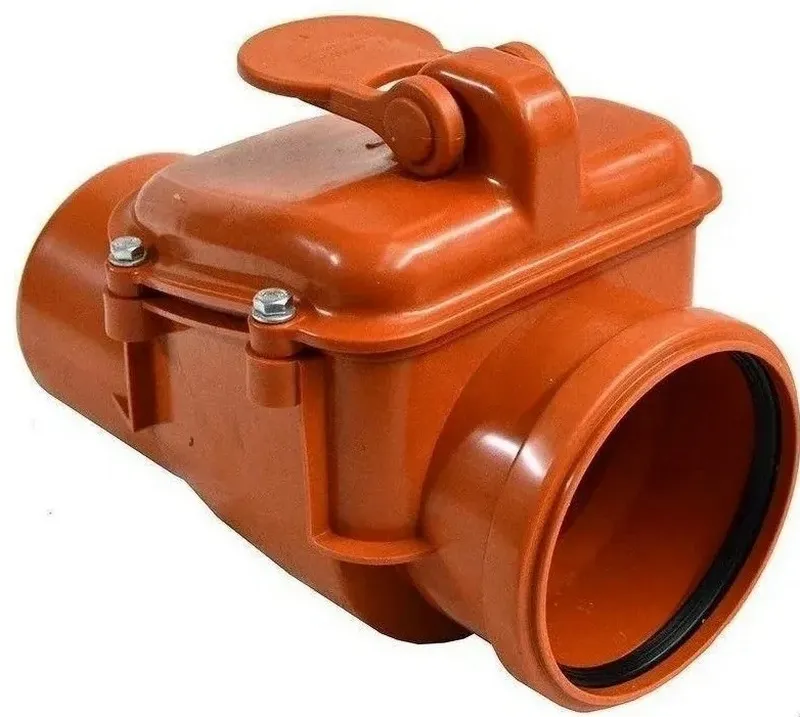

4-ое место: «110 мм «DAVETI»

Образец призван эффективно защищать помещение, расположенное на нижних этажах зданий от подтопления регрессивным течением сточных вод или дождевой воды. Обратный напор могут вызвать интенсивные осадки, оттепель или наводнение. Расположение может быть как наружным, так и внутренним.  В комплекте поставляются четкие чертежные инструкции по установке. Рекомендованная стоимость для розничных сетей – 1925 рублей.

Обратный клапан 110 мм «DAVETI

Достоинства:

  • Качественный материал изготовления;
  • Плотная резиновая прокладка;
  • Работа с различными типами жидкости.

Недостатки:

  • Не обнаружено.

3-ье место: «РУВИНИЛ» 110 мм для наружной канализации»

Модель предназначена для автоматической блокировки сточных вод в случае возникновения противотока, что может быть вызвано засором канализации, отключением насоса либо проникновением внутрь грызунов. Диаметр подключения – стандартный, материал изготовления – полипропилен. Рекомендованная стоимость для розничных сетей – 2126 рублей.

Обратный клапан РУВИНИЛ» 110 мм для наружной канализации

Достоинства:

  • Вертикальная/горизонтальная установка;
  • Адекватная стоимость;
  • Прочный материал изготовления.

Недостатки:

  • Не обнаружено.

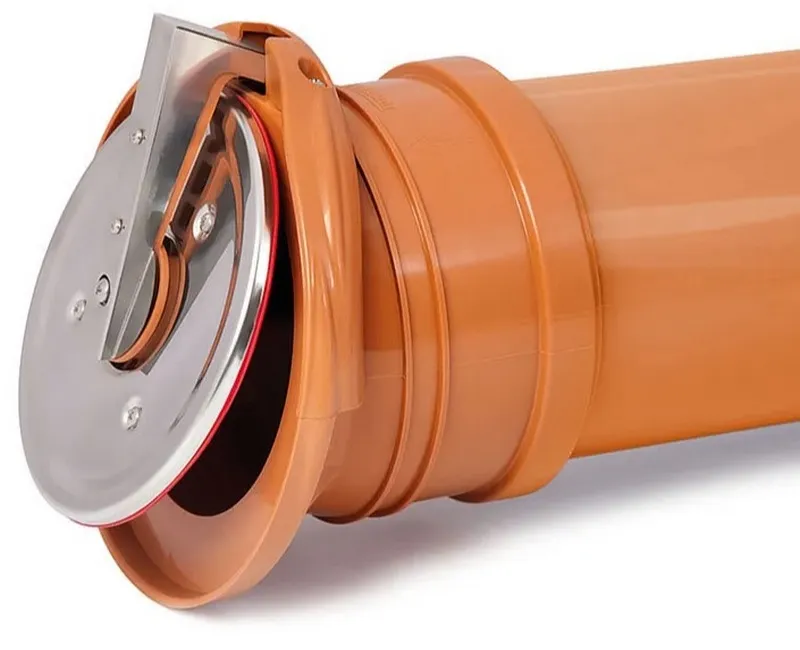

2-ое место: «ФЛЕКСТРОН» для наружной канализации 110 мм»

Образец рекомендован для установки в частных домах, квартирах, офисных помещениях, на производстве и т.п. Предназначается для защиты от течения стоков в обратном направлении. Принцип работы механический: при правильном направлении течения воды заслонка отклоняется и обеспечивает беспрепятственное прохождение потока, при обратном направлении течения воды заслонка полностью закрывает сечение трубы и не позволяет потоку пройти дальше клапана. Только горизонтальный монтаж. Монтируется в местах, позволяющих отделить внутреннюю канализацию от внешней (к примеру, в подвале дома, в приямке снаружи здания, на выходе канализации из квартир и офисов нижних этажей в общий трубопровод здания). Входной/выпускной патрубки клапана предназначены для соединения с любой канализационной раструбной трубой из полипропилена или ПВХ с диаметром 110 мм. Возможна работа через переходники. Рекомендованная стоимость для розничных сетей – 2700 рублей.

Обратный клапан ФЛЕКСТРОН» для наружной канализации 110 мм

Достоинства:

  • Высокая герметичность;
  • Прочный материал изготовления;
  • Гарантия – 50 лет!!!

Недостатки:

  • Не обнаружено.

1-ое место: «ZBK горизонтальный выпускной «Karmat ZBK110»

Изделие предназначено для установки на канализационные трубы с диаметром 110 мм. Клапан не зависит от источников питания и функционирует в автоматическом режиме. Конструкция устройства изготовлена из современного полипропилена. В состав полимера входит специальный стабилизатор, который придает материалу особые свойства. Стабилизатор повышает устойчивость полипропилена к ультрафиолету, перепадам температур (до +95 градусов по Цельсию). Полимер полностью безопасен и нетоксичен для окружающей среды и человека. Полипропилен не подвержен влиянию химически агрессивных соединений. Производитель применил в устройстве уникальную систему соединения. Благодаря такой особенности, клапан можно устанавливать на дренажные или рифленые трубы. Конструкция снабжена современными прокладками, запатентованными брендом. Клапан имеет блокирующее латунное кольцо. Прокладка гарантирует надежность и герметичность соединения в несколько раз лучше, чем обеспечивают аналогичные устройства. Уплотнитель выполнен из этиленпропиленового каучука. Также, изделие оснащено хромоникелевой заслонкой и кожухом. За счет этого грызуны и насекомые не проникнут внутрь помещения через сантехнические приборы. Клапан устанавливается на конце канализационной трубы, которая отводит сточные воды в сборный колодец, выгребные ямы, реки или мелиоративную канаву. Рекомендованная стоимость для розничных сетей – 4700 рублей.

Обратный клапан ZBK горизонтальный выпускной «Karmat ZBK110

Достоинства:

  • Диск из нержавеющей стали;
  • Блокирующее кольцо из латуни;
  • Повышенная герметичность.

Недостатки:

  • Высокая цена.

Заключение

Рассматриваемый тип защитной арматуры уже давно стал почти что обязательным элементом канализационной системы в любом доме. Главное его назначение – предотвратить неконтролируемый возврат слитой/отработанной жидкости из канализации, защищая помещение от затопления фекальными водами. Большинство современных моделей успешно могут выполнить данную задачу, однако, для их эффективного применения следует изучить некоторые их технические особенности.

Как работает обратный клапан для воды?


Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.

Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.
