Хотите узнать, как работает обратный клапан для унитаза? Интересуетесь его видами и установкой? Мы подготовили исчерпывающую статью, которая расскажет вам все о данном устройстве и даст пошаговую инструкцию по самостоятельной установке обратного клапана для унитаза. Оставайтесь с нами, чтобы быть в курсе!

Электрическая часть

Двигатель станции запитывается непосредственно от электрического счетчика через автоматический выключатель.

Для защиты насоса, быстрого обесточивания двигателя в случаях нестабильного электроснабжения или перегруза ротора, автомат желательно подбирать на 10 % больше номинальной мощности. Для используемого в примере двигателя станции номинальная мощность составляет 0,77 кВт, с учетом требований нужно применять автомат на 3,85 А ((770 Вт + 77 Вт) / 220 В), но самый ближний параметр – 5 А. Можно применить автоматический выключатель с дифференциальным управлением.

Как показывает практика, обычные автоматические выключатели с близким параметром по току вполне справляются со своими функциями.

Виды обратных клапанов и принцип их работы

Принцип работы запорного клапана основан на перекрытии заслонки или создании другого препятствия для стоков, которые поднимаются в обратном направлении. На выходном патрубке или внутри устройства установлен шарик или пружинный механизм. При подъеме сточных масс давление снизу на шар или заслонку увеличивается, а они прижимаются к выходному отверстию, перекрывая просвет трубы.

Существует несколько типов клапанов: шаровые, подъемные, лепестковые и межфланцевые. Подробно рассмотреть, как работает каждый тип устройства, можно на видео, где демонстрируется нормальный и обратный ток воды, который блокируется запорной арматурой.

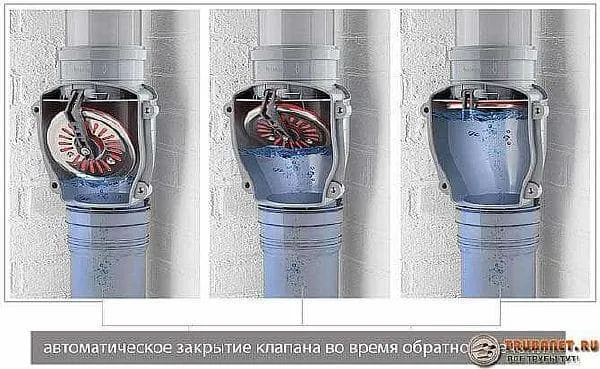

Принцип работы обратного клапана.

Поворотные лепестковые

В поворотных клапанах запорной частью конструкции является тарелка (мембрана), усиленная пружиной. Мембрана выполнена в виде лепестка — округлой заслонки.

Если сточные массы движутся вниз под действием силы тяжести, то она поворачивается и смещается, не препятствуя прохождению воды. Гидравлическое давление сжимает пружину, и в ней накапливается механическое напряжение. Когда давление падает, пружина разжимается, а проход запирается. Если сброс стоков сверху отсутствует или массы движутся в обратном направлении, то усилие пружины прижимает «лепесток» к ободку устройства.

Диаметр клапана больше, чем трубопровода, поэтому в месте его установки может возникнуть затор. Чтобы избежать его образования, в верхней части устройства располагают технологическую крышку, которую можно снять для прочистки просвета, промывания стенок и механизма.

Подъемный

В подъемном клапане препятствие не поворачивается относительно направления потока, а движется строго вертикально.

Схема устройства подъемного канализационного клапана.

Благодаря конфигурации устройства входное отверстие стока находится ниже, чем выходное. При нормальном прохождении сточных масс давление приподнимает запорную крышку, сжимая пружину, которая прижимает ее к ободку трубы.

Из-за вертикального расположения прижимающей пружины подъемный клапан является более надежным, чем поворотный, но засоряется гораздо чаще. Для восстановления проходимости трубы необходимо снять несколько болтов, а затем заменить или очистить устройство от мусора.

Шаровый

В шаровом приборе входное отверстие перекрывается крупным пластиковым шариком. Верхняя часть клапана разработана таким образом, чтобы при движении сточных масс сверху вниз шар вдавливался в специальное углубление. Это углубление располагается сверху трубы, поэтому округлое препятствие приподнимается только на диаметр потока.

Строение шарового обратного клапана на канализацию

Углубление и входной ободок соединены дополнительным сочленением, которое облегчает перемещение шара.

Из-за отсутствия уклона в противоположном направлении при обратном токе фекалий шарик не поднимается, а прижимается к ободку входного клапана.

Шаровые запорные устройства хорошо подходят для встраивания в систему напорной канализации. Усилие потока, нагнетаемого насосом, надежно удерживает шарик в углублении, не позволяя уменьшить давление воды.

В отличие от пружинных клапанов, она допускает просачивание сточных вод из-за неплотного прилегания шара. Это считается существенным недостатком, несмотря на то, что просочившихся масс и вод недостаточно для затопления.

Межфланцевый

Межфланцевый обратный клапан обладает небольшими размерами.

Межфланцевый клапан отличается небольшими габаритами. Запорная часть выглядит как заслонка, которая поворачивается относительно нормального потока жидкости.

Если крепление заслонки представляет собой горизонтальный стержень по центру устройства, то запор состоит из 2 частей-полукругов. Запор в виде цельной тарелки крепится к стенке клапана тугой пружинкой.

Несмотря на размерное преимущество в сравнении с другими пружинными моделями, межфланцевые приспособления устанавливаются преимущественно в водопроводные сети, а не в канализацию.

Как выбрать приспособление

Важно уделить достаточное внимание процессу подбора модели обратного клапана для канализации. В первую очередь потребуется проанализировать свою канализационную систему. Именно на основании ее особенностей необходимо подбирать подходящую модель клапана

Именно на основании ее особенностей необходимо подбирать подходящую модель клапана.

Ориентироваться требуется на такие параметры:

  • сечение трубы;
  • материал изготовления;
  • габариты устройства;
  • способ подключения – горизонтальный либо вертикальный;
  • уровень качества, наличие гарантийного срока;
  • трудоемкость монтажа.

Стоимость также важна, однако она не определяет, насколько выбранный механизм будет качественным и долговечным. Цена зависит от материала изготовления и функциональности устройства, однако следует учитывать собственные финансовые возможности.

К примеру, в загородный дом с пластиковым трубопроводом не следует приобретать дорогую импортную модель, работающую на электродвигателе.

Наиболее важной характеристикой, которую требуется знать перед приобретением канализационного обратного клапана, является диаметр раструбов и труб. Эти два параметра непременно должны совпадать

Смотреть видео

Трудоемкость монтажа важна как для владельца дома, если он будет производить установку своими руками, так и для определения стоимости работ, если монтаж будет осуществлять специалист-сантехник. Как правило, для квартир с пластиковыми трубами достаточно приобрести пластиковый клапан на 50 мм, его установка производится достаточно просто с применением стандартного набора строительных инструментов.

Когда подходящая модель была выбрана, желательно вручную проверить в магазине наличие стрелки (она показывает движение стока, чтобы предотвратить неправильное монтирование) и качество сборки. Все элементы конструкции должны плотно прикрепляться, не скрипеть и не болтаться.

Также желательно убедиться в магазине в наличии гарантии на товар и соответствующих документов. Оригинальное устройство непременно имеет гарантийную квитанцию, а также советы по монтажу и инструкцию.

Таким образом, производить установку запорного механизма можно самостоятельно, для этого не требуется профессиональное оборудование, достаточно минимальных инструментов. Однако важнее всего правильно выбрать устройство, ориентируясь на особенности канализационной системы.

При осуществлении монтажа желательно следовать определенным рекомендациям специалистов, это позволит произвести процедуру максимально оперативно и качественно.

Смотреть видео

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Строение и назначение запорных клапанов

Чтобы обезопасить свой дом от канализационного потопа и не закрывать всю ночь отверстия в раковине, ванне и унитазе полотенцами, халатами, покрывалами и всем, что под руку попадет, ставят специальные запорные устройства. Иногда даже один полиэтиленовый пакет, случайно смытый в унитаз, способен вызвать катастрофические последствия.

Что такое обратный клапан?

Для защиты от течения стоков в обратном направлении используются специальные устройства, которые срабатывают в нужный момент и преграждают путь отработанной воде. Это запорный клапан, применяемый для канализации в частных домах, квартирах, офисных помещениях, на производстве. Также запорные устройства ставят в системах отопления и водоснабжения.

Обратные клапаны умеют в нужный момент закрыть отверстие в канализационной трубе. А все стоки, начавшие свое движение в противоположном направлении, будут вынуждены искать другой путь.

Галерея изображений

Фото из

Внешний вид обратного клапана

Обратный клапан без сервопривода

Канализационный клапан на выходе из дома

Установка и эксплуатация в санузле

Расположение в смотровом колодце

Защита бытовой техники от перегрузки

Приспособление с ревизионным люком

Простейший обратный клапан для биде и раковин

Такая ситуация может произойти в многоэтажном многоквартирном доме, где обычно общий стояк у жильцов, квартиры которых находятся друг под другом. Тогда извержение канализации можно увидеть даже на 2-м этаже, если жильцы 1-го позаботились об установке запорного канализационного клапана.

Если клапан стоит и на 2-м этаже, то до 3-го столб канализационных стоков вряд ли дойдет – под давлением, оказываемым им, продавится засор и все уплывет туда, куда и должно – в общедомовую канализационную трубу.

Устройство и особенности работы

Запорные клапаны для канализации могут быть самой разной формы, размера. Они изготавливаются из различных материалов и имеют разные рабочие детали. Но все они действуют одинаково – преграждают путь стокам, резко изменившим направление своего движения.

К обратному клапану может подключаться несколько канализационных веток. Вне зависимости от модели запорного устройства нужно выбирать место установки, максимально удобное для проведения проверки и прочистки в будущем

В общем, клапан состоит из таких частей:

  • входной и выходной патрубки;
  • рычаг для принудительного вывода стоков;
  • мембрана/рабочий орган для перекрытия всего сечения трубопровода;
  • крышка для проведения ревизии и прочистки.

Рабочий механизм зависит от модели – это может быть резиновый шарик, заслонка или другое приспособление, которое полностью перекрывает трубу.

Если стоки идут в правильном направлении, то их движению ничего не препятствует. Стоит им изменить направление, как рабочий механизм закроет все сечение трубы

Нужен ли он в принципе?

Запорные устройства обязательны к установке не во всех ситуациях. В некоторых случаях без этих приспособлений можно обойтись.

Например, семья, проживающая в квартире на 5-м этаже, может не волноваться о затоплении ванной комнаты канализационными стоками через засор стояка.

При установке обратного клапана нужно следить за направлением красной стрелки – она указывает правильное направление стоков

Обратный клапан нужен, если:

  • квартира находится на 1-м или 2-м этаже многоэтажки;
  • в частном одноэтажном доме/даче;
  • в 2-х или 3-х этажном коттедже;
  • в офисных помещениях на 1-2-м этажах, особенно если в здании старые трубы.

Именно для таких категорий помещений дешевле будет установить запорное устройство, чем потом бороться с последствиями.

У клапана сверху есть рычаг для принудительного перекрытия канализационной трубы

Виды и типы

Клапан на стояк канализации может иметь разные виды конструкции. Они различаются по определенным признакам. Встречаются образцы, предназначенные для установки:

  • на вертикальный стояк;
  • непосредственно на слив определенного прибора — унитаза, ванны и т.д.

По принципу действия они делятся на:

  • автоматический клапан воздушный канализационный. Обладает относительно низкой пропускной способностью, поэтому используется преимущественно в частных системах;
  • антиваккумный. Способен как поставлять воздушный поток внутрь системы, так и выпускать излишки давления из нее (при необходимости). Может работать одновременно с несколькими трубами;
  • комбинированный вид. Работа таких устройств демонстрирует возможности обоих видов.

По типу конструкции:

  • мембранные (или подъемные). Рабочим органом является гибкая мембрана, установленная в корпусе из ПВХ. При изменении давления мембрана изгибается, пропуская вверх поток воздуха;
  • цилиндрические. Это надежные конструкции из металла, корпус выполнен в форме цилиндра с резьбой для крышки. Устройство работает как классический обратный клапан и считается одним из лучших решений для канализационной системы частного дома;
  • рычажные. Они также имеют металлический корпус. Работает по принципу гравитационного клапана, где под воздействием проходящих масс крышка открывается, а затем закрывается по действием силы тяжести. На практике вместо естественного веса обычно используется пружина, настроенная вручную.

По способу подключения существуют клапаны:

  • резьбовые;
  • фланцевые;
  • муфтовые.

Выбор оптимального варианта
зависит от типа системы, места установки и других факторов. Наиболее
востребованными являются устройства, способные работать одновременно с
несколькими трубопроводами.

Существуют домашние мастера,
которые изготавливают подобные устройства для фановых труб. Самодельные клапаны в
нормальном состоянии прикрывают выход, а при изменении давления открываются,
впуская или выпуская воздушный поток. Обычно такие конструкции приходится ставить на трубопроводы в
больших частных домах с разветвленной системой канализации и собственным
септиком. Они дают большое количество газа, что создает высокую нагрузку на
систему и требует коррекции с помощью механических устройств. Кроме того, такие
приспособления позволяют защитить систему от проникновения насекомых, грызунов,
попадания мусора и пыли.

Отсутствие тяги в стояке, срыв гидрозатвора

Эта проблема типична для квартир на верхних этажах: в один далеко не прекрасный день в санузле и на кухне появляется устойчивый запах канализации.

Что происходит? Для начала нужно объяснить читателю, как работает вентиляция канализационного стояка в штатном режиме.

Вы наверняка замечали, что на плоских крышах над уровнем кровли выступают трубы диаметром 100 (реже — 50) миллиметров, являющиеся источником характерного запаха канализации. Это выводы канализационных стояков.

Вентиляционные выводы канализации на плоской крыше

Внутри стояка благодаря сравнительно высокой температуре стоков возникает тяга, транспортирующая влажные испарения и запахи за пределы дома. Зимой испарения постепенно намерзают на внутреннюю стенку холодной трубы, уменьшая за несколько недель ее просвет до нуля.

Снеговая шапка на стенках стояка канализации

Что при этом произойдет?

Тяга в стояке никуда не денется. Однако вместо атмосферы она станет транспортировать испарения и запахи в квартиры верхнего этажа через негерметичные соединения гребенки (внутриквартир6ной канализации) с сифонами сантехнических приборов.

А теперь давайте представим себе залповый сброс стоков (проще говоря — одновременный слив двух бачков унитазов или пары ванн) при условии, что все соединения приборов с канализацией герметичны, а стояк не вентилируется.

  1. По стояку несется вниз заполняющий его поток воды;
  2. На фронте потока образуется область повышенного давления. В момент слива многие жильцы замечают появление воздушных пузырей в раковине или ванне;
  3. После прохождения потока в стояке возникает разрежение, высасывающее воду из гидравлических затворов умывальников и моек. После того, как гидрозатворы перестали функционировать, в квартиру начинают невозбранно поступать испарения и запахи — вплоть до момента, когда сифон заново наполнится слитой в раковину водой.

Гидравлические затворы исключают попадание воздуха из канализации в квартиру

Механизм срыва гидрозатворов

Кстати: к тому же результату, что и снеговые шапки, приводит демонтаж стояка канализации выше тройника или крестовины на верхнем этаже. Жители верхних квартиры жертвуют вентиляционным выводом ради шкафчика над унитазом, плохо представляя себе последствия своих действий.

Устранение

Как можно избавиться от несвойственных вашей квартире ароматов:

  1. Обеспечьте герметичность всех соединений канализации. Для подключения сантехнических приоров используются резиновые манжеты и переходники. В крайнем случае, соединение можно уплотнить микропористой резиной или любым вспененным утеплителем;

Все соединения канализации должны быть герметичными

  1. Если запахи появились в холодное время года — поднимитесь на кровлю и вылейте в замерзший стояк ведро горячей воды. Предотвратить повторное намерзание снеговой шапки можно утеплением стояка снаружи;
  2. Заменить отсутствующий вентиляционный вывод стояка на крышу может так называемый вакуумный клапан — нехитрое устройство, подсасывающее воздух при падении давления внутри канализационного стояка.

Вакуумный клапан установлен вместо вентиляционного вывода стояка на крышу

Устройство вакуумного клапана

Как избавиться от проникновения амбре

В этой статье, мы, подробно рассмотрим вопрос, касающийся выбора и установки вакуумного клапана своими силами.

Решить возникшую проблему можно с помощью установки фановой трубы (что это такое).

При этом нужно соблюдать следующее правило:

сечение фановых пустотелых предметов должно быть не меньше диаметра канализационных труб.

Обезопасить жилое помещение от затопления сточными водами и распространения отвратительных зловоний, можно посредством установки фанового клапана (на каком расстоянии от дома установить септик, указано здесь).

При данных обстоятельствах, когда в сифоне высохнет вода, во всех помещениях дома воздух всегда остается чистым и свежим.

Как уже было сказано выше, с этой задачей великолепно справляются фановые трубы.

Но для того, чтобы их установить, нужно обладать определенными знаниями и умениями.

Что еще немаловажно — трубу нужно выводить только через кровлю, а это нарушает ее герметичность. Кроме всего прочего, фановые трубы не рекомендуется устанавливать внутри помещений

Кроме всего прочего, фановые трубы не рекомендуется устанавливать внутри помещений.

Важный момент! Канализационную трубу нужно, обязательно, оборудовать вентиляционной системой, которая будет безупречно функционировать.

Запомните, ни одно жилое помещение не застраховано от возникновения всевозможных аварийных ситуаций.

Это касается и засорения выводной канализационной трубы. В этом случае, сточные воды попадут из унитаза (какой выбрать канализационный насос с измельчителем, прочитайте в этой статье) в жилые помещения дома.

Чаще всего, такая проблема возникает на первых этажах здания. С этой неприятной ситуацией сталкивались многие, в лучшем случае, слышали о ней.

К положительным качествам аэратора относятся:

  1. Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
  2. Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
  3. Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Как работает обратный клапан для воды?


Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.

Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.

Видео. Как работает обратный канализационный клапан?
