Вакуумный клапан на канализацию — как он устроен и функционирует

Нормальное функционирование канализационной системы невозможно без должной вентиляции. При неправильной организации последней могут возникнуть серьезные недостатки, в результате чего в помещениях начинает распространяться неприятный запах.

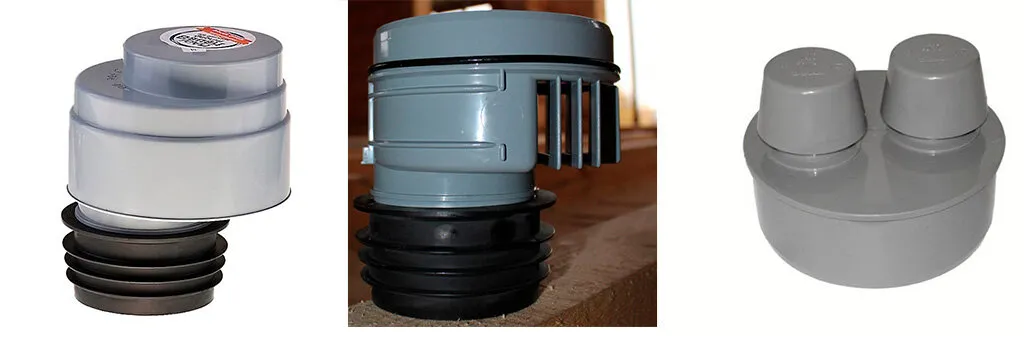

Независимо от исполнения корпуса общий принцип работы вакуумного клапана похож для всех изделиях.

Принцип работы вентиляции в канализации

Сливные отводы сантехнических приборов подсоединяются к общей канализации. Сточные воды отводятся самопроизвольно в стояк, представляющий собой вертикально расположенную трубу, диаметр которой чаще всего составляет 110 мм. Она проходит через несколько квартир, в нижней части открывается в коллектор. Из резервуара стоки попадают в централизованную систему.

Верхнее отверстие располагается выше уровня кровли. Заглушка здесь не устанавливается. Вентиляционное отверстие пропускает воздух, который нужен для поддержания требуемого давления в общедомовой канализации.

Такая система называется фановой трубой. Она устанавливается во всех многоэтажных зданиях. Иногда обустройство такой конструкции невозможно. Если вентиляционное отверстие находится на небольшом расстоянии от окон, в квартирах будет пахнуть канализацией.

Зачем нужен клапан для канализационного стояка?

Вакуумный канализационный клапан монтируется в верхней части стояка и около сантехнических приборов.

Канализационная система может неправильно работать по следующим причинам:

• Несоблюдение норм и правил. Если монтаж фановой конструкции выполнен неправильно, в помещения проникает неприятный запах.
• Нарушение целостности стояка.
• Засорение верхней части трубы. В отверстие могут попасть листья, частицы стройматериалов, птицы и животные.
• Промерзание выходного отверстия фановой конструкции. Воздух в таком случае поступает в недостаточном количестве.
• Отсутствие вентиляционной конструкции.

При сливе воды в коллекторе возникает разрежение. Если давление падает, гидрозатворы сифонов исчезают. В результате в помещении появляется неприятный запах и шум. Канализационные газы представляют опасность для человека. Если проблему не устранить, в ванной и туалетной комнатах начинает распространяться грибок. Избежать этого помогает установка аэрационного клапана на сливную трубу. Деталь способствует регулярному поступлению воздуха, выравнивающего давление. Ее можно использовать в сочетании с фановой системой.

Устройство и принцип работы фанового клапана

Вентиляционный клапан состоит из таких компонентов.

• Корпус. В боковой части имеется канал, через который проникают воздушные потоки. Корпус производится из полипропилена или поливинилхлорида.
• Крышка. Съемный элемент обеспечивает возможность очищения клапана.
• Мембрана. Изготавливается из резины.
• Герметизирующая прокладка. Определяет амплитуду движений штока, придает конструкции герметичность.

Слева – клапан открыт, справа – клапан закрыт.

Работает приспособление так:

• Когда давление в трубе равно атмосферному, воздух извне не поступает.
• При сливе бачка унитаза, ванны или другого прибора в стояке возникает разрежение. Шток смещается, из-за чего начинают поступать воздушные потоки.
• Давление в канализационной системе выравнивается. Шток возвращается в прежнее положение, поступление воздуха прекращается.

К положительным качествам аэратора относятся:

• Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
• Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
• Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Технические характеристики, диаметры и производители

Важными техническими параметрами устройства являются:

• Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний – на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
• Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.

В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).

Как выбрать правильный клапан?

При выборе устройства учитывают схему расположения канализационного стояка, давление в системе и размеры трубы. К важным параметрам относят способ монтажа, долговечность материала, возможность ручного ремонта при поломке запорного механизма, защиту от проникновения крыс и мышей.

Где и как правильно установить клапан?

Вакуумный клапан должен быть установлен в свободной месте – это обеспечит доступ к устройство для проведение проверок.

При размещении клапана нужно соблюдать такие правила:

• Если аэратор устанавливается на чердаке, нельзя допускать снижения температуры до минусовых отметок. Этот может нарушать работу системы.
• В душевой комнате со сливом на полу прибор устанавливают на высоте не менее 35 см от поверхности.
• Нужно оставлять доступ к устройству. Это позволяет выполнять проверку и ремонт. Особенно внимательно к этому моменту относятся при отсутствии фановой конструкции.
• Клапан размещают на 30 см выше самого верхнего отвода. Другие патрубки в указанном радиусе не размещаются.
• Расстояние от сифона до аэратора должно составлять более 20 см.

Возможные места для установки устройства

Существует 3 подходящих для внедрения прибора места:

• Стояк. Аэратор располагают в верхней части трубы, выводя на чердак или оставляя в туалетной комнате.
• Возле выходного отверстия сливного шланга сантехнического прибора. Устройство часто монтируют при установке стиральной или посудомоечной машины.
• Длинные канализационные элементы, расположенные вертикально.

Пошаговая инструкция по монтажу

Если вентиляционный клапан устанавливают в многоэтажном доме, нужно известить остальных жильцов. После перекрытия водопровода выполняют такие действия:

• Вырезают часть трубы, вместо которой будет размещаться прибор.
• Клапан с герметизирующей прокладкой вводят в адаптер. Нанесенная на корпус аэратора стрелка должна соответствовать направлению потока воды.
• Переходник устанавливают на место.

Монтировать клапан можно без использования переходника или отвода.
