Главное назначение
В соответствии с СНиП — вентиляция канализации обязана делать 2 основные функции:
- убирать из системы сточные запахи,
- давать предупреждение разрежение воздуха в сточной системе.
Когда при сливе воды блокируется полностью свободный проход в фановой трубе, система стоков сможет создать поддержку для перемещения воды из сифонов. В условии, когда трубы пусты, они не способны предотвратить проникновение неприятных запахов из сточной системы. При рассмотрении вентиляции канализации в частном доме, этот аспект также следует учесть.
Правила СНиП
Рассмотрим требования СНиП к внутреннему водопроводу и канализации в части вентилирования системы:
- Диаметр вентиляционной системы в сточной сети должен быть таким же, как и диаметр стояка.
- Нужно выводить вентиляционную трубу на крышу и присоединять к верхней части трубопровода.
- Инструкция допускает соединение совместно в одну вытяжную часть 4 и более стояков. Тогда диаметр сборной вентиляции и вытяжки должен соответствовать диаметру самого громадного отвода в объединяемой группе.
- При прокладке сборной вентиляции направляться выполнять уклон для стока конденсата.
- На неотапливаемых чердаках вентканал направляться теплоизолировать, его цена наряду с этим только мало увеличиться.
Совет: не нужно устанавливать в конце вытяжной части трубы колпаки, флюгарки и другие дефлекторы для повышения сопротивления.
Канализационный вентканал выводите через вентиляционную шахту дома либо крышу.
Наряду с этим высота от:
- плоской неиспользуемой крыши – 200 мм,
- скатной кровли – 200 мм,
- обреза сборной шахты – 100 мм,
- раскрывающихся балконов и окон – от четырех метров,
- эксплуатируемой кровли, в случае если было объединено 4 трубы – 3 м.
Совет: применяйте вентиляционный клапан на конце каждой канализационной венттрубы, если не удается ее поднять на 3 м.
Разрешается кроме этого в дачных зданиях делать невентилируемые сточные стояки. Но должно соблюдаться условие – нужно обеспечить вентиляцией наружные сети канализации (к примеру, септик).
Решаем проблему
| В случае если имеется возможность объединить в одну сеть вентиляцию канализации с отводами
сантехприборов |
|
| В случае если вентиляции канализационной сети удалена от отводов сантехприборов |
|
Неполадки:
- если не функционирует либо не хорошо работает вентиляция канализации, значит, у системы нет соответствующего уклона.
- неприятный запах все равно попадает в помещение – не верно подобран диаметр отводов сантехнических устройств.
Как обойтись без вентиляции сточной системы
Перед тем как ответить на данный вопрос, направляться выяснить, что же есть основным элементом вентиляционной системы канализации. Это – фановая труба, употребляющаяся для соединения стояка с вентканалом. Если она будет отсутствовать, вам скоро нужно будет столкнуться с выводом неприятных запахов из дома.
Существующие строительные нормативы для зданий и частных домов не выше 2-х этажей допускают применение канализационных систем без монтажа фановой трубы. Это разъясняется малым объемом одномоментных сбросов сточных вод.
Совет: фановый стояк в обязательном порядке устанавливается тогда, в то время, когда разовые стоки канализации смогут достигнуть объема, талантливого всецело перекрыть диаметр канализационных труб.
В случае если же установленные в доме сантехустройства срабатывают не в один момент, перекрытия сточного коллектора не происходит. В также время обстановка может радикально поменяться, в то время, когда они все сработают в один момент.
Для определения возможного большого разового сброса стоков в канализацию, направляться учесть их количество от каждого сантехустройства, расположенного в здании.
Существуют определенные нормативы данной величины, представленные ниже:
- унитаз и биде – по 10 л,
- мойка – 20 л,
- стиральная и посудомоечная машины – по 50 л,
- душевая кабина – 100 л,
- простая ванна – 220 л,
- угловая ванна и джакузи – по 450 л.
В этом случае пиковая величина составит 1360 л.
Вентиляция в обязательном порядке должна быть установлена, независимо от разового сброса канализационных стоков, в то время, когда:
- стояки домашней канализации имеют O 50 мм либо меньше,
- в доме 2 и более этажей, с установленными на каждом системами водоснабжения и канализации,
- на прилегающем к дому участке либо в нем самом имеется бассейн, купель либо ванна громадных размеров.
Совет: установка фановой трубы навсегда обезопасит атмосферу вашего жилища от проникновения неприятных запахов из канализационной системы.
Выбор вентиляционной системы

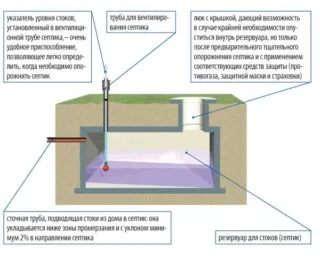

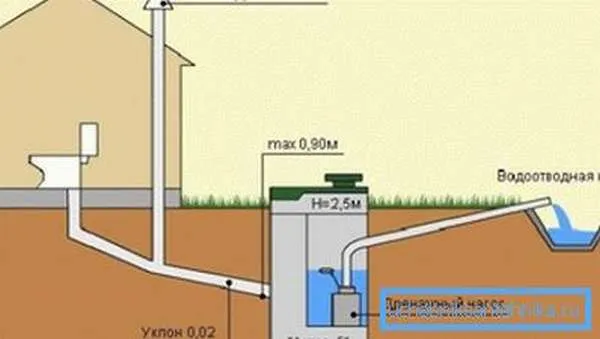

Вентиляция септика
Схема рассматривает вывод оголовка вентканала из дома и фиксацию к наружному ограждению с помощью хомутов. Практикуется монтаж трубы на септике, который вынесен на расстояние от стен строения. Дальний колодец уменьшает риск попадания испарений во внутренние помещения.
Внешняя канализационная вытяжка обустраивается в частном домовладении. Если отсутствует дренажный стояк на верхние ярусы, как бывает в строениях для временного присутствия жильцов, лучше вмонтировать вакуумный клапан.
Учитываются обстоятельства при выборе системы:
- количество этажей в строении;
- диаметр коллекторов дренажной системы.
Фановая труба предусматривается в схеме автономной канализационной магистрали и в многоэтажной разводке, где поперечный размер труб более 50 мм. Клапан в этих схемах не врезается, а оборудуется вентиляционная система с выходом через крышу выше уровня кровли.
Обязательно устраивается проветривание выгребной ямы. Ставится ПВХ коллектор диаметром 100 мм, крепится к стене септика и выводится выше крыши вспомогательного строения. Низ трубы изолируется бандажом из пакли с расплавленным битумом, оголовок защищается от мусора листовой жестью. Нельзя ставить дефлектор на верх веншахты, т.к. в трубе отмечается повышенная влажность и механизм устройства покрывается льдом в морозную погоду.

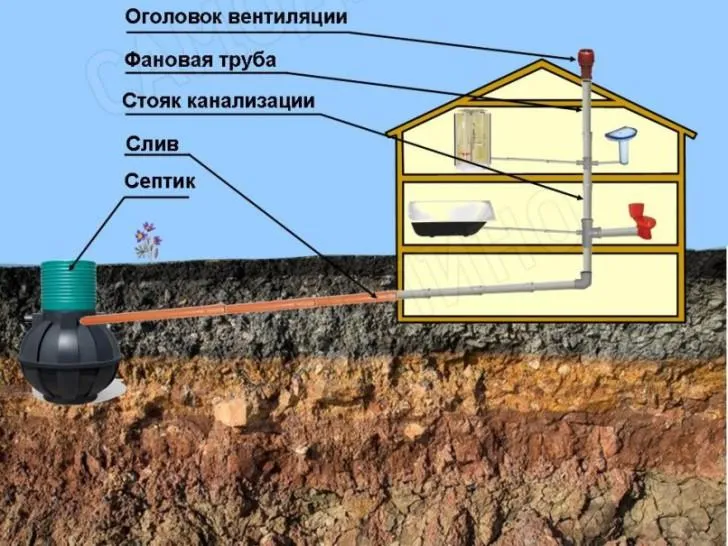

С использованием фановой трубы
Встроенная система вентиляции в стене дома
В схеме дренажного коллектора фановая труба служит связующим элементом между выгребной ямой и наружной атмосферой. Такой способ используется почти во всех видах канализации и обеспечивает эффективное выведение неприятных запахов. Специальная шахта в стене здания для вывода трубы предусматривается на этапе проектирования нового дома.
Принцип функционирования основывается на удалении теплого потока вверх, а поступление свежего воздуха обеспечивается принудительным способом с помощью общеобменной схемы вытяжки и приточной подачи. Одновременно с фановой шахтой монтируются моноблочные модули для непрерывной работы воздухоотсоса и подающей турбины.
Монтаж кровельного вентилятора предотвращает появление вакуумной пробки в канализационном стояке и просачивание запахов внутрь дома через боковые дренажные отводы. Система дренажа, ямы и вентиляции канализационного стояка проектируется в соответствии с положениями евростандарта по нормам СП 30,13330 – 2012, где регламентируется организация внутреннего водопровода и отводящего трубопровода.
Конечной целью установки фановой шахты является безотказная конструкция отведения отходов в выгребной отстойник. Короба стояка и трубы утепляются и гидроизолируются, снабжаются обратным клапаном.
С использованием вакуумного клапана
Вакуумный клапан в системе вентиляции канализации
Приспособление ставится, если нет шанса смонтировать вертикальный стояк. Внутри клапана вставлена пружина и резиновый уплотнитель. При залповом смыве большого объема стоков спираль открывает затвор и освобождается проход для воздушного потока. Разрежение исчезает, устанавливается баланс, пружина подтягивает заслонку обратно.
Вакуумное приспособление хорошо справляется с поставкой воздуха в канализацию, но иногда не рассматривается в качестве замены. Нельзя использовать только клапан, если стоят трубы поперечного сечения 75 и 110 мм или больше. Диаметр коллектора соответствует аналогичному размеру вентиляционного клапана.
Местом врезки служит самая высокая точка системы на участке вблизи канализационных стояков. Чаще клапан врезается в специальный тройник, который работает на разветвление трубопровода. Соединение полностью герметизируется эластичными прокладками.
Нужна ли вентиляция внутренней канализации
Существующие строительные нормы и правила позволяют не оборудовать проветривание во внутренней канализации домов с малым объемом сброса сточных вод. При этом высота здания не должна превышать двух этажей. В том случае, когда общий объем сточных вод превышает диаметр приемной канализационной трубы, обустройство вентиляции обязательно даже в одноэтажном доме.
В качестве примера представим, что сливная труба унитаза имеет в сечении восемь сантиметров, а стояк – двенадцать сантиметров. Если спустить воду из одного унитаза, стояк не перекроется потоком жидкости, а вот, если смыв произвести из двух унитазов одновременно, произойдет переполнение канализации. Таким образом, можно предусмотреть вероятный сброс сточных вод возможными сантехническими приборами и понять, нужно ли обустраивать вытяжку внутренней канализации. Необходима она в следующих случаях:
- если сечение стояка меньше или равно пяти сантиметрам;
- туалеты и раковины расположены на всех этажах здания высотой в два и более этажей;
- в доме имеется ванна большого объема;
- на участке есть искусственный водоем в виде пруда или бассейна.
Причиной возникновения неприятного запаха может быть также пересыхание воды в гидрозатворах сифонов. В конструкции этих элементов имеются изогнутые трубки, которые всегда должны быть заполнены водой для предотвращения выхода канализационных газов наружу. Если вода в гидрозатворе отсутствует, жилые помещения частного дома наполняются миазмами.
Если такая проблема возникает при длительном отсутствии жильцов, для предотвращения распространения запаха из канализации нужно залить немного растительного масла в соответствующее сливное отверстие. Тогда вода в гидрозатворе не высохнет, и проблема возникать не будет.
Нужная ли вентиляция канализации в частном доме?
канализация жилого дома
Строительные нормы разрешают использовать канализацию без вентиляции в домах не выше 2-х этажей с небольшим объемом канализационных стоков.
Если объем стоков перекрывает сечение сточной трубы, для канализации вентиляция обязательна.

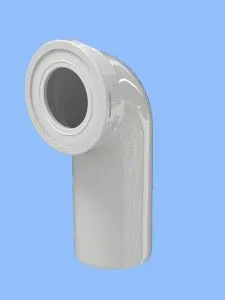

Сток не перекроется, когда в доме одновременно работает одно сантехническое устройство. Например, стандартный диаметр слива унитаза 7 см, а диаметр трубы 11 см. Но если одновременно слить два унитаза, канализация перекроется. К сведению, диаметр сливной трубы ванной или умывальника 5 см.
Подсчитав возможный залповый сброс всей сантехники дома, становится понятно, нужна ли вентиляция канализации в частном доме.
Обязательно оборудуется вентиляция в канализации, если:
- диаметр стояков равен или меньше 5 см;
- дом двух- или более этажный, санузлы и умывальники располагаются на всех этажах;
- в самом коттедже или возле него есть бассейн или большая ванна.
Еще один аргумент в пользу схемы вентиляции для канализации частного дома: современные сифоны зачастую очень небольшого объема и содержащаяся в них вода может пересохнуть за несколько суток.
Вернувшиеся после непродолжительного отсутствия владельцы будут неприятно удивлены неприятному запаху в доме.
Фановая труба в таком случае играет роль дымохода. Благодаря разности давлений воздух из канализации отводится на улицу.

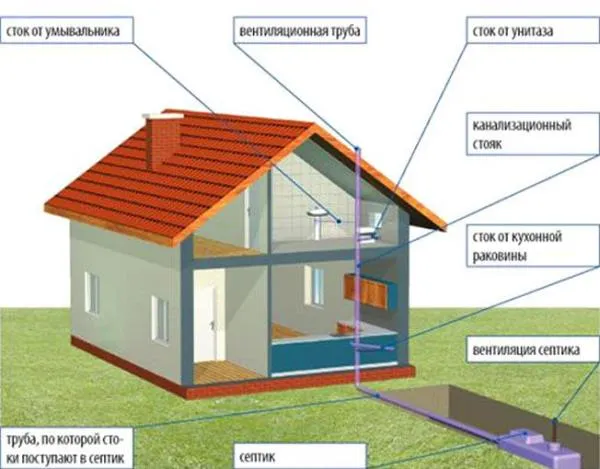

Как устроена канализация в частном доме

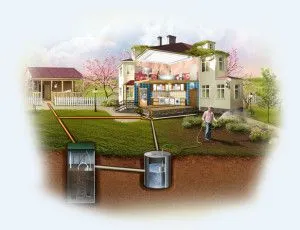

Каждая раковина, ванна, и туалет в доме связаны между собой общей канализационной системой, которая выводит все на улицу. При смывании унитаза, все фекалии направляются в септик, который располагается как правило за пределами дома. За достаточно продолжительное время все биологические остатки, которые когда-либо попали в канализацию, разлагаются, испуская довольно неприятный запах.
Простая конструкция септика не предусматривает герметичности, что позволяет запахам беспрепятственно выходить наружу, не попадая в квартиру или дом.
Также, для защиты от неприятных запахов, в каждом санитарном узле располагается гидрозатвор, служащий барьером для газов. Пройти через такой барьер газу не под силу. В результате все неприятные запахи остаются в пределах канализации и септика, что не доставляет неудобств.
Но нередко случаются такие случаи, когда гидрозатвор остается пустым. По различным причинам, жидкость, которая должна находиться в гидрозатворе, там попросту отсутствует. Наглядным примером для этого служат ремонтные работы по замене ванны, унитаза или раковины.
Также нередки случаи, когда вода сама выкачивается в результате образования вакуума, который попросту опустошает все гидрозатворы. Причиной образования такой ситуации может послужить прохождение по канализации большого количества жидкости. Как известно из физики, поршень (а в данном случае это вода, проходящая к септику), проходя по цилиндру, втягивает за собой достаточно большое количество воздуха, а при его отсутствии, втягивает за собой все жидкости, которые как раз и располагаются в гидрозатворе.
Когда это происходит, то продукты разложения фекалий и других предметов, которые находятся в септике, попадают в жилище. Конечно, такую проблему достаточно легко устранить повторным наполнением барьеров, но, когда данная проблема появится, газы уже будут находиться в жилом помещении.
Вентиляция в данной ситуации послужит отличным способом вывода неприятного запаха, не позволяя ему доходить до помещений, что сохранит не только комфортную обстановку в доме, но и здоровье жильцов.
Конструкция системы вентиляции канализации
Существует два наиболее распространенных и доступных способа как избежать попадания неприятных запахов в помещение:
- Гидрозатвор
- Фановая труба
- Воздушный клапан
Применение гидрозатвора

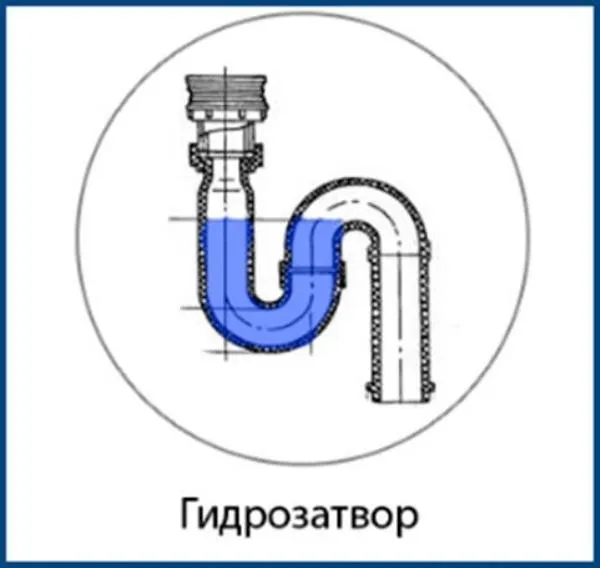

Если более подробно рассмотреть конструкцию гидрозатвора, то можно заметить, что он имеет вид буквы U. То есть, когда вода поступает с одного края, то резервуар наполняется с двух сторон. Так как порог со стороны соединения с канализационной трубой ниже, то слив воды происходит именно с той стороны, позволяя выводить все стоки наружу. После того, как вода выключается, нижняя часть затвора остается наполненной чистой водой, что и является барьером для выведения газа внутрь.
Стоит упомянуть о том, что в случае, если не включать воду долгое время, необходимо обновлять воду в затворе, чтобы она не застаивалась и не начала становиться источником неприятного запаха.

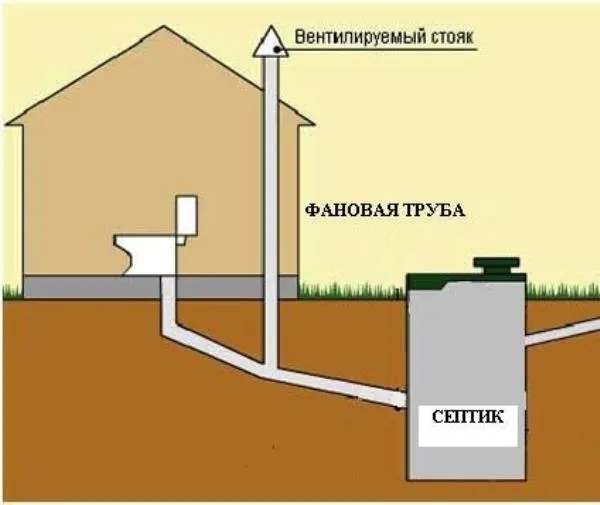

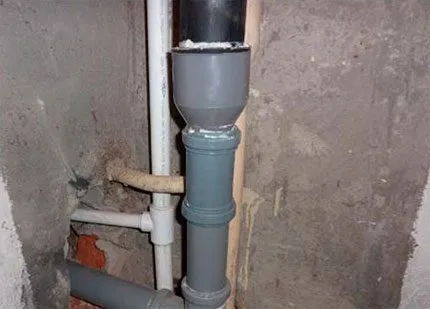

Установка фановой трубы

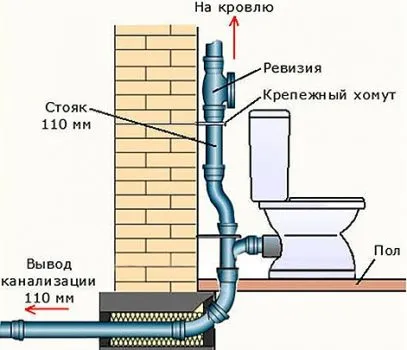

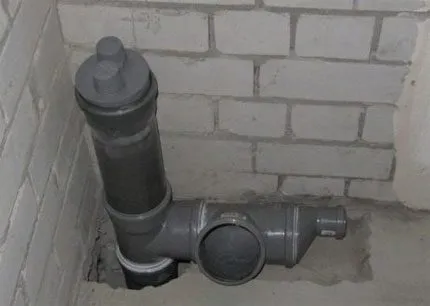

Если просто говорить о конструкции, вентиляционного стояка можно сказать, что он похож на обычную систему сетей вентиляции многоквартирных домов. Фановая труба представляет собой систему вентиляции, которая подключена к основному стояку в самых высоких его точках, чтобы избежать попадания сточных вод в данную систему.
Другой конец фановой трубы расположен на крыше, чтобы выводить воздух напрямую на улицу, не создавая неприятных запахов в помещении.
При наличии гидрозатворов на каждом узле, такая конструкция справляется с выводом газов на улицу, но если вернуться к ситуации образования вакуума, то вся система в общем не будет иметь толк, так как гидрозатворы будут осушены.
Применение воздушного клапана
Суть этой конструкции заключается в обеспечении притока воздуха во время слива большого количества воды. В такой ситуации вместо того, чтобы осушать затворы, воздух будет поступать в трубу. Так как он имеет меньшее сопротивление, чем вода, затворы останутся наполненными, а чистый воздух наполнит трубу. Конструкция устроена таким образом, что приточный воздух берется из подсобного помещения здания. Например, чердака.
Чистый воздух будет поступать с чердака в созданную область с разряженным воздухом, а после того, как вода пройдет, весь неприятный запах уйдет с помощью фановой трубы на улицу.
Существующие схемы канализационной вентиляции
Существуют две схемы канализационной вентиляции – внутренняя и наружная. Выполняются они при помощи фановых труб, которые вытягивают канализационные газы наружу, обеспечивают поступление свежего воздуха и регулировку давления в системе слива.

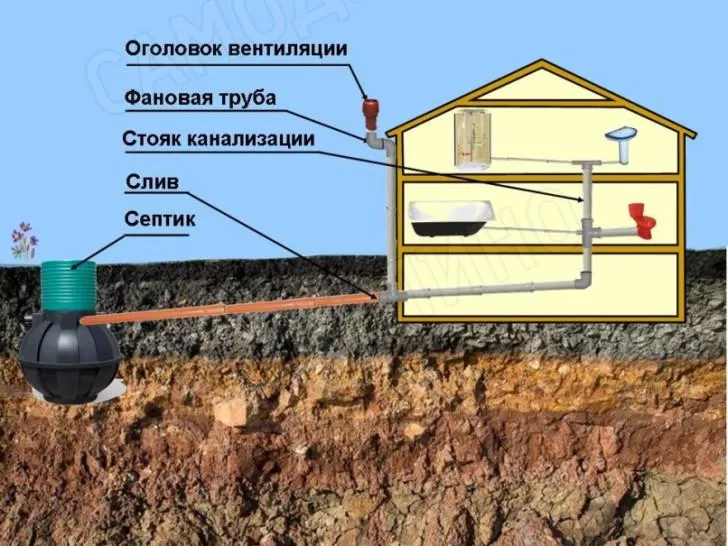

Внутренняя схема предусматривается на этапе проектирования здания. В таком варианте фановая труба фактически является продолжением основной сливной трубы, крепится к ней и выводится наружу. Сечение обеих труб должно быть одинаковым.
Соединять фановую трубу с печной трубой или вентиляцией жилых помещений нельзя. Выходное отверстие трубы располагают в отдалении от оконных проемов, балконов и выводят на крышу. Возвышение над плоской кровлей составляет около тридцати сантиметров, чердачной — около пятидесяти. Для предотвращения попадания внутрь канализации атмосферных осадков и посторонних предметов устанавливается козырек.

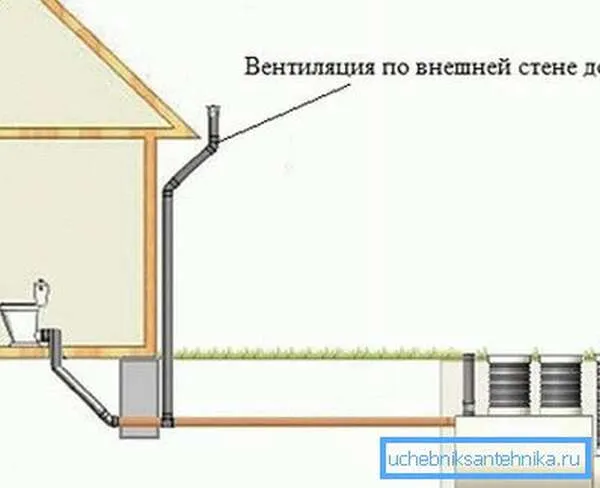

Наружную вентиляцию приходится обустраивать, если на этапе проектирования жилья она не была предусмотрена, и в потолочных перекрытиях не оборудованы люки для ее выведения. В этом случае вытяжная труба присоединяется к системе удаления сточных вод и размещается за пределами здания. Располагать ее можно следующими способами:
- если провести канал вентиляции по наружной стороне здания, тогда внешне конструкция будет напоминать водосток;
- вмонтировать вентиляционную трубу непосредственно в выгребную яму;
- укрепить ее не на наружной стене, а на сарае или заборе, стараясь не доставлять неудобства соседям.
Сифон и посторонние запахи

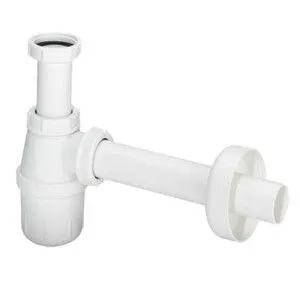

стандартный сифон
Некоторые хозяева сомневаются, а нужна ли в канализации частного дома вентиляция. И убеждаются в ее необходимости, когда зловоние распространяется из санузлов и кухни по всему дому.
Состав канализационных стоков неоднороден, поэтому в трубах постоянно идут процессы брожения, сопровождающиеся газообразованием. Чтобы предотвратить выход запахов канализации из вентиляции сливные отверстия сантехники оснащаются сифоном (гидрозатвором).
При идеальной работе канализации сифон заполнен водой до определенного уровня. Если некоторое время сантехникой не пользуются, уровень воды падает, органические пары распространяются по помещению.
Вентиляция нужна для сбалансирования давления в системе сливов.
Отвратительные запахи и бульканье объясняются еще и тем, что при смыве фекалий в трубах падает давление. Жидкость из полных сифонов затягивается внутрь труб и ничто не препятствует зловонию.
Избежать появления вакуумных пробок можно лишь одним способом – устройством вентиляции канализационной системы.
Правила монтажа фановой трубы
Фановая труба предназначена для создания разряжения внутри канализации, поэтому для создания естественной тяги ее входной конец монтируют в теплом помещении, а выходной — находится в холодном. В потолочном перекрытии дома следует обеспечить проходной канал. Стыки и фланцевые соединения трубопровода тщательно герметизируют. При наличии нескольких стояков их объединяют в одну трубопроводную сеть.
Если на кровле имеется печная труба или выход вентиляции жилых помещений, фановую трубу следует располагать на более высоком уровне. Расстояние до балконов и окон должно составлять не менее четырех метров.
Правильно смонтированная фановая труба не позволяет распространяться неприятному запаху, даже если в гидрозатворах сифонов по каким-либо причинам нет воды. В результате создаваемого ею разряжения теплый воздух из жилых помещений втягивается внутрь канализации, и неприятный запах исчезает.
Выход вентиляции сквозь кровлю

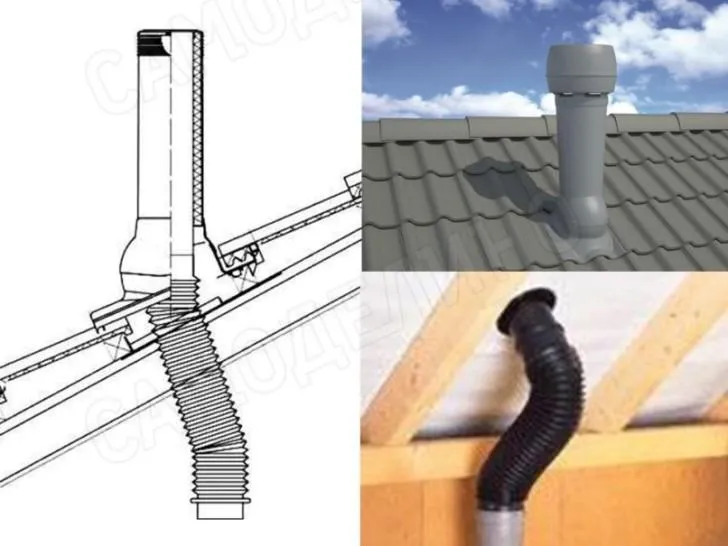

Оставлять выходное отверстие вытяжной трубы канализации в чердачном помещении не рекомендуется, так как оно не проветривается должным образом, и запах может проникнуть внутрь дома. Трубу необходимо протянуть сквозь кровлю. Работа выполняется в следующей последовательности:
- прокладку вытяжной трубы заканчивают в чердачном помещении;
- на поверхности крыши закрепляют концевой отрезок трубы;
- с помощью гофрированного переходника соединяют два отрезка трубы.

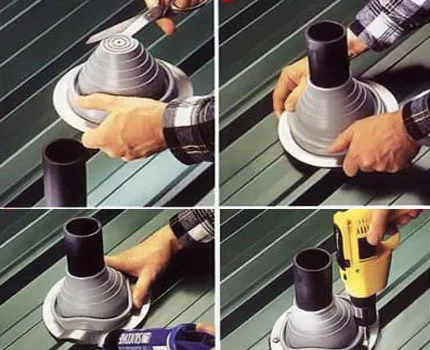

Концевой отрезок трубы закрепляется на поверхности кровли с помощью изготовленного из полимерного материала гибкого и эластичного переходника. Его манжета герметизируется и надежно крепится винтами или другим крепежом. Наиболее просто и надежно использовать для монтажа на крыше вентвыход фабричного изготовления, предназначенный для конкретного вида кровли.
В обычных условиях теплый воздух, который выходит из вентиляционного канала, не позволяет обмерзать выходу канализационной вентиляции. Заметим, что в регионах, где температура зимой может опускаться ниже тридцати градусов, происходит намерзание льда и закупоривание выходного отверстия вентиляции. В этом случае необходима теплоизоляция как участка вентканала на чердаке здания, так и его выхода на крыше.
Фановая труба вентиляции
фановая труба из пластика
Главное в устройстве вентиляции канализации частного дома – это фановая труба. Она выводит «пахучие» газы наружу.
Обычно при проектировании дома предусматривается канал для фановой трубы.
Правила расположения фановой трубы:
- Конец фановой трубы выводится за пределы крыши минимум на полметра;
- Расстояние до окон и балконов – минимум 4 метра чтобы не тревожил запах;
- Запрещено выводить фановую трубу в общедомовую вентиляцию;
- Возможно верховое объединение канализационных стояков одной трубой для вентиляции;
- Не желательно выводить вентиляционный стояк под карниз крыши. Высока вероятность его поломки сползающим с кровли снегом;

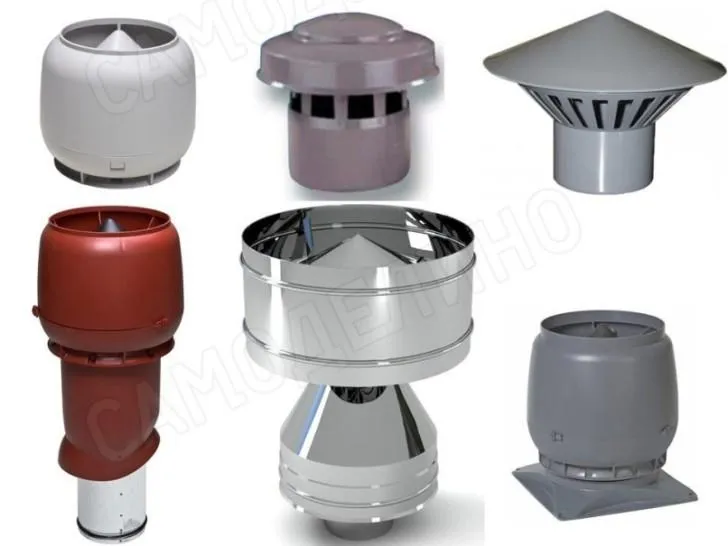

- Оголовок трубы прикрывается вентиляционным зонтом для канализации. Вентиляционный зонт выравнивает давление в канализации, предохраняет систему от попадания дождя и снега. В отличие от дефлекторов, вентиляционные зонты для канализации устойчивы к обледенению в холодное время года.

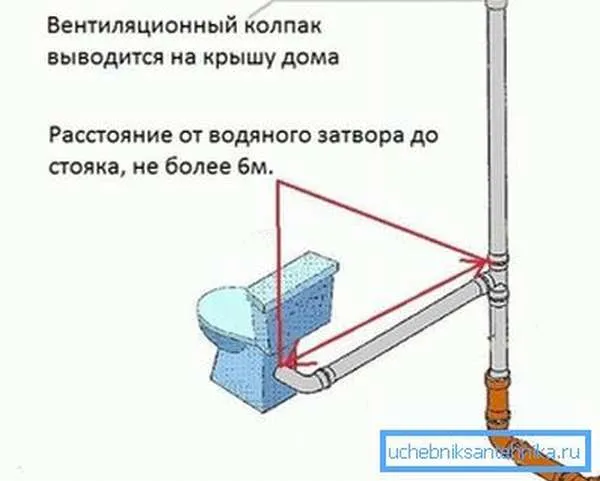

По правилам каждый канализационный стояк вентилируется отдельно. Для этого фановую трубу монтируют на наиболее удаленный от места выхода канализации из коттеджа стояк. Через нее будет вентилироваться и септик. На концы остальных стояков для вентиляции канализации устанавливают вакуумные клапаны.
Фановые трубы для каждого стояка составляют оптимальную схему вентиляции канализации частного дома.

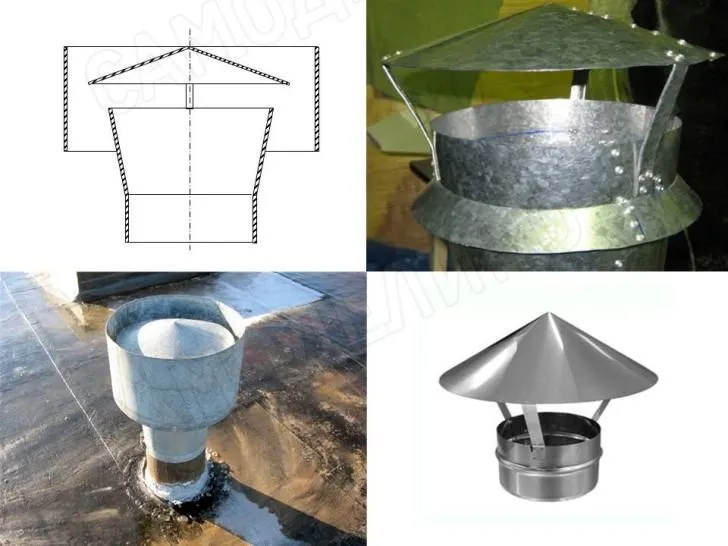

Как сделать своими руками дефлектор фановой трубы

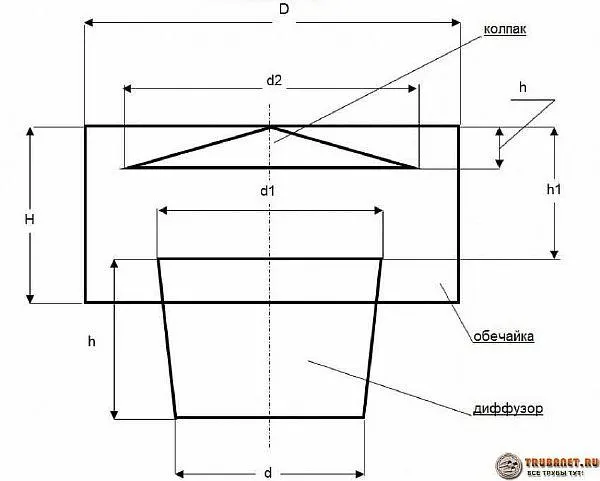

На выходе фановой трубы устанавливается дефлектор. Делается это для повышения эффективности естественной тяги за счет аэродинамических свойств данного элемента конструкции. Дефлектор увеличивает тягу в вытяжной трубе приблизительно на тридцать процентов. Вентиляционный дефлектор можно купить, а можно сделать своими руками. Для выполнения этой работы понадобятся следующие материалы и инструменты:
- небольшой лист оцинковки;
- метизы для крепежа;
- ножницы по металлу;
- рулетка или линейка;
- плотницкий карандаш.
На листе металла размечается раструб конусообразной формы. Сечение снизу должно соответствовать диаметру вентиляционной трубы, сверху этот параметр увеличивается приблизительно на пятнадцать процентов. В средней части металлического конуса размещают юбку, а сверху — козырек в виде зонтика. Все детали получившейся конструкции скрепляют заклепками, саморезами или винтами с гайками и устанавливают сверху выходного патрубка.
Материалы и монтаж канализационной вентиляции
В зависимости от выходов возможны две схемы вентиляции канализации частного дома:
- Утепленная или изолированная;
- Неизолированная.
Первый вариант широко используется в местностях с суровым климатом.
В частных домах для вентиляции канализации используют ПВХ-трубы, которые недороги, герметично соединяются между собой, легко монтируются.
Диаметр сечения фановой трубы следует подбирать больше или равным сечению стояка, от 5 см в 1-этажном доме и от 11 см в 2-х и более.

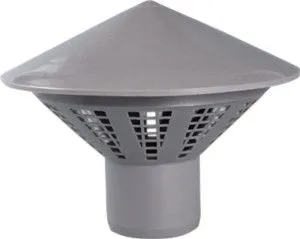

зонт
Диаметр утепленного стояка на выходе около 16 см.
Диаметр труб для вентиляции канализации в многоквартирном доме и коттедже для:
- подводки к раковинам или биде 3 – 4,5 см;
- кухонных моек, душевых кабин, ванн – 5 см;
- унитазов 11 см;
- стояков 6,5 – 7,5 см.
Вентиляция канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.
Вакуумные клапаны вентиляции

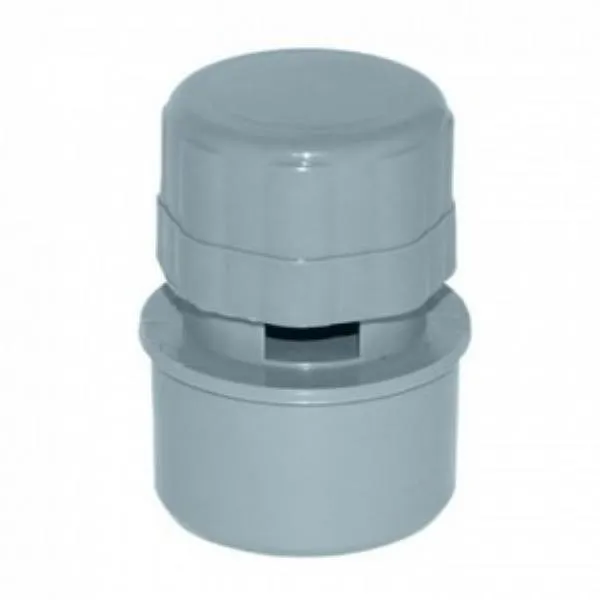

внутренний канализационный клапан

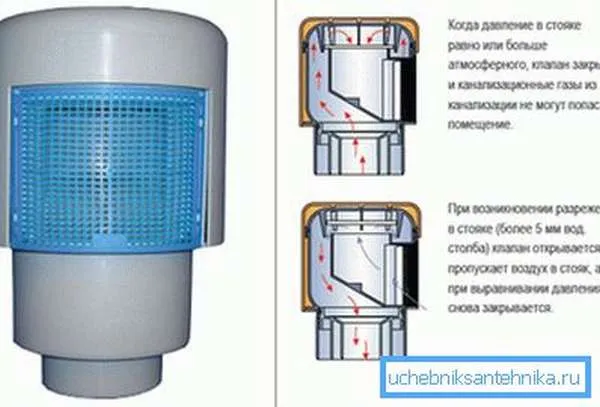

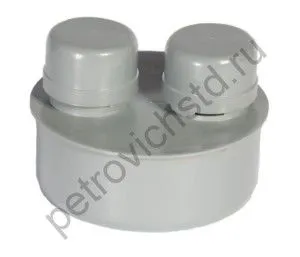

Клапаны используют в качестве альтернативы или дополнения фановой трубе. Это выход, если дом уже построен, но вентиляция предусмотрена.
Клапаны вентиляции не должны обмерзать, обычно их устанавливают на чердаке. Механизм действия вентиляционного клапана для канализации очень прост. Просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой. Когда сливается вода, в стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы. Давление в трубе выравнивается, и клапан автоматически закрывается. Таким образом, открыт клапан лишь тогда, когда необходимо запустить воздух из помещения в трубы.
Некоторые владельцы предпочитают устанавливать вакуумный клапан для вентиляции канализации непосредственно в ванной комнате или туалете. В таком случае важно обеспечить доступ к нему для контроля.
Клапан должен находиться выше пола на 30 – 35 см.

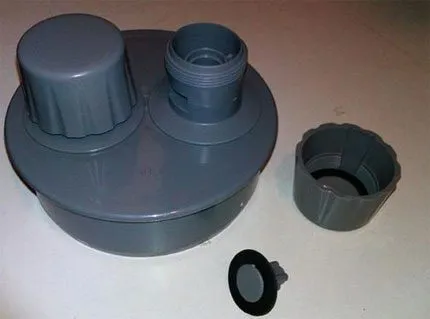

Клапан для вентиляции системы канализации можно собрать самостоятельно.
Материалы и инструменты:
- пружинка от авторучки;
- концевой тройник;
- саморез на 45 мм;
- полиэтиленовая крышка для стеклянной банки;
- небольшой листок тонкого поролона;
- клей;
- шило.
Ход работ:
- Из крышки вырезаем окружность диаметром 50 мм, в центр вкручиваем саморез;
- Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
- В концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм, пробиваем шилом отверстие и вставляем саморез;
- Теперь саморез выкручиваем и собираем готовый клапан.
Если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.
К сожалению, вакуумный клапан может лишь частично заменить полноценную систему вентиляции.
Через некоторое время он может засориться или сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.
Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации. Вентиляция уменьшает зловоние и при пересыхании водяных затворов, характерное для душевых и трапов.
Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.
Подводка вентиляции к канализации
свежий воздух в доме и во дворе
Иногда даже грамотная схема не обеспечивает качественную вентиляцию канализации в частном доме. Если подводка слишком длинна (более 3 м), вентиляция требуется усиленная.
Чтобы решить проблему, требуется увеличение сечения подводки. Так, расчетный показатель 4 см увеличивается до 5 см при длине 3 метра.
Если же подводка 5-метровая, диаметр увеличивается на 14. Увеличить сечение подводки придется и при перепаде высот от 1 до 3 метров. Также требуется увеличение диаметра, когда при подводке к унитазу перепад высоты составил более 100 см.
Если этот метод не действует, придется оборудовать дополнительную вентиляцию канализации частного дома в виде вакуумного клапана или добавочной фановой трубы.
Видео о том, нужна ли канализации частного дома вентиляция и как она должна быть устроена:
Вентиляция с вытяжной трубой
Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.
Гидрозатвор и вентиляционная труба вместе защищают дом от неприятных канализационных запахов
Правила монтажа
Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка.
Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.

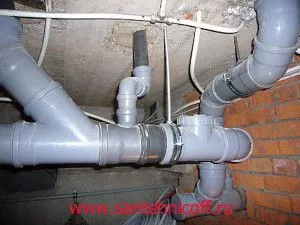

- Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
- Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.

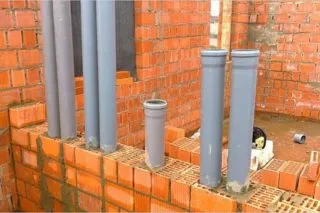

- При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
- Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
- Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
- Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
- Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.
Как изготовить дефлектор своими руками
Устройство вентиляции канализации в частных домах своими руками, как правило, сопровождается использованием дефлектора. Он необходим для увеличения силы тяги в вентканалах.
Для изготовления дефлектора своими руками необходимо выполнить ряд последовательных действий:
- Выбрать его модель.
- Выполнить чертежи в размерах, масштаб 1:1.
- Подготовить необходимые инструменты.
- Выбрать и приобрести материалы.
- Изготовить выкройки деталей из картона.
- Собрать макет дефлектора из картона, при необходимости – изменить размеры деталей.
- По выкройкам изготовить детали дефлектора.
- Собрать устройство в металле.
Выбор модели
Для самостоятельного изготовления лучше выбрать самую простую модель, обеспечивающую эффективную вытяжку из канализации в частном доме.
Смотреть видео
Базовым размером является диаметр фановой трубы, от которого определяются параметры остальных деталей.
Разработка чертежей
Вначале необходимо прочертить сборочный чертеж изделия и рассчитать присоединительные размеры, а также параметры каждой детали в отдельность. Затем нужно выполнить развертки всех деталей в реальных размерах и натуральном масштабе. Чертеж надо перенести на картон.
Подготовка инструментов
По ходу проектирования дефлектора продумывается технология его сборки и инструмент, который понадобится при изготовлении изделия. Но в любом случае необходимо иметь:
- Простейший чертежный инструмент для создания техдокументации – линейку, угольники 30 и 45 градусов, транспортир, циркуль.
- Ножницы слесарные для резки листового металла.
- Напильник – для удаления заусенцев.
- Маркер, применяемы при нанесении разметки на детали.
- Дрель для сверления отверстие под крепеж.
- Сверла по металлу.
- Молоток слесарный.
- Тиски слесарные.
- Шило.
- Ножницы для картона.
Перечисленный инструмент имеется в распоряжении у практически практичного хозяина.
Материалы для изготовления дефлектора
Основным материалом является листовой металл. Критерием выбора является его доступность и финансовые возможности. Дефлектор для вентиляции канализационного стояка в частном доме можно изготовить своими руками. Для этого понадобиться:
- Сталь нержавеющая листовая толщиной 0,25-0,5 миллиметров. Это лучший вариант выбора с точки зрения долговечности.
- Лист алюминиевый толщиной 0,4-0,8 миллиметров. По долговечности мало уступает нержавейке.
- Листы из других металлов – меди, титана, цинка и им подобных.
- Листы стальные из оцинкованной стали толщиной 0,4-0,6 миллиметров. Самый распространенный материал по соотношению показателей цена – качество – доступность.
- Картон толщиной 1,0-1,5 миллиметров для изготовления макетов и разверток деталей.
- Заклепки стандартные алюминиевые или вытяжные.
По ходу работы могут понадобиться и другие материалы вспомогательного характера.
Изготовление приспособления
В первую очередь нужно вырезать из картона макеты деталей устройства. Затем из них собирают макет дефлектора, крепление деталей можно производить степлером.
Смотреть видео
После проверки всех размеров на картонных комплектующих, шилом проделываются отверстия в местах установки заклепок. Макет демонтируется, по разверткам вырезаются детали из металла. По следам отверстий от шила, нужно просверлить отверстия под используемый крепеж.
Далее производится его сборка.
Значимые недостатки в вентиляции канализационной системы
Недостаточность вентиляции канализационного стояка в частном доме проявляется очень быстро в виде неприятных запахов. И причиной тому чаще всего являются следующие распространенные:
- недостаточный размер трубы стояка канализации, приводящий к срыву сифонов;
- длительный простой сантехнического оборудования, приводящий к их пересыханию;
- возникновение трещин в канализационных трубах при нарушении правил их монтажа.
Смотреть видео
Схемы создания эффективной вентиляции
Рассмотрим основные варианты обустройства эффективной вентиляции канализационной системы в условиях частного домовладения.
Вариант #1 – монтаж фановой трубы
Эффективность вентилирования системы канализации обеспечивается соблюдением двух главных принципов монтажа фановой трубы. Первый принцип основан на разнице диаметров отводной и главной труб.
Диаметр фановой трубы всегда должен иметь размер, равный или немного больший по отношению к размеру диаметра отвода от основной линии канализации.
Второй принцип заключается в том, чтобы вывести и смонтировать вывод верхней концевой части трубопровода вентиляции в зону свободных воздушных потоков.
Монтаж вентиляционного стояка всегда предусматривает использование труб с диаметром, равным диаметру линии основной канализационной магистрали или превышающим этот размер. На рисунке показан вариант перехода от тройника системы канализации к фановой трубе
Монтаж вентиляционного стояка традиционно ведут, используя для этого стандартные пластиковые трубы диаметром 110 мм. Помимо пластика, для сборки фановой линии применяют также чугунные трубы. Но такой вариант строительства, как правило, является прерогативой крупных проектов.
Трубы соединяют одну с другой с использованием резиновых уплотнителей. Крепят линию вентиляции к стене дома при помощи металлических хомутов, накладывая их на поверхность труб через резиновые прокладки.
Вентиляционный стояк ведут от точки сопряжения с канализацией, с последующим проходом через все этажи частного дома, включая чердачную область. Вывод концевой части осуществляется за границы кровли строения
Верхняя точка выведенной наружу трубы вентиляции должна находиться над горизонтом кровельного покрытия не ниже 300 – 700 мм. Эти значения рекомендуются для монтажа на домах с плоскими кровлями или там, где крыша сделана под небольшим уклоном. Чем круче скат кровли, тем выше делается высота концевой части вентиляционной трубы.
Строительные нормы предусматривают также выдерживать расстояние по высоте от верхней точки близко расположенных окон до верхней точки фановой трубы.
Здесь рекомендуется придерживаться параметров не меньше значений, равных 3,5 – 4 м. Вентиляция системы домашней канализации монтируется как отдельный узел коммуникаций.
Правила (СНиП) не допускают совмещения линии канализационной вентиляции с другими техническими системами (дымоходами, воздушными вытяжками и др.).
В разработке проекта для сооружения вентиляции независимой канализации загородного дома нужно учесть следующие требования:
У нас на сайте есть подробная инструкция с пошаговыми фото по монтажу фановой трубы.
Вариант #2 – фановая труба + труба-концевик
Для проектов частных домов иногда допустимо внедрять схему установки вентиляционного стояка канализации, при которой верхний срез трубопровода остаётся в области чердачного помещения.
Но в таком варианте чердак должен иметь конструкцию активно вентилируемого помещения, что для проектов частного домостроения редкость. Поэтому актуальной остаётся схема с протяжкой трубы вентиляции канализации сквозь крышу строения.
Это одна из популярных и распространённых схем установки концевой части линии для вентиляции канализации. Лёгкая и простая реализации решения, благодаря использованию эластичного переходника
Вывод сквозь кровлю обычно реализуют по следующему плану:
- Вентиляционный стояк заканчивают на чердаке.
- На кровле устанавливают трубу-концевик.
- Соединяют гофрой верхний срез стояка с нижним срезом концевика.
Монтаж трубы-концевика на крыше удобно и просто выполнить с помощью эластичного полимерного переходника. Этот прочный долговечный элемент имеет круглую форму (есть также квадратные), а за счёт ступенчатого изменения диаметров прохода его легко подогнать к трубе конкретного сечения.
Нужно только срезать лишнюю часть материала переходника по линии требуемого диаметра.
Труба-концевик, оснащённая переходником, вставляется в проходное отверстие, предварительно проделанное в расчётном месте кровельного покрытия. Нижняя манжета эластичного переходника по всей окружности её примыкания обрабатывается герметиком.
Далее с помощью металлического фланца и винтов манжету плотно скрепляют с поверхностью кровли.
С целью усиления эффективности естественной тяги на верхнюю концевую часть фанового стояка дополнительно ставят дефлектор.

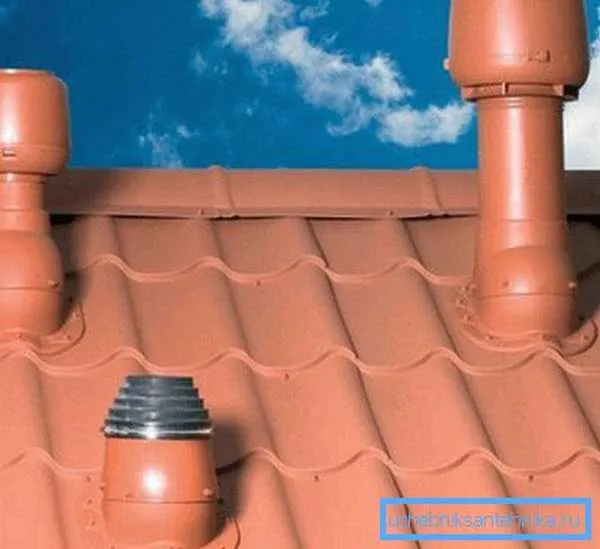

Дефлектор вентиляционный – устройство, способное усиливать тягу воздуха за счёт ярко выраженных аэродинамических свойств конструкции. Принцип действия таких устройств построен на эффекте Бернулли, когда скорость движения воздушных масс прямо пропорциональна изменению поперечного сечения канала.
Для схем вентиляции канализации частных домов часто применяют статичные (неподвижные) дефлекторы. Реже, но тоже используются ротационные (вращающиеся) дефлекторы.
Это, казалось бы, простое устройство играет значимую роль в работе вентиляции системы домашней канализации. По разным подсчётам, дефлектор даёт прирост усиления тяги на 20-30%.
Вариант #3 – устройство канализационной вытяжки
Если канализационный отвод не оснащен гидрозатвором или действия указанного полезного устройства недостаточно, стоит соорудить и установить канализационную вытяжку
Вариант #4 – установка аэрационного (вакуумного) клапана
Использование вакуумных (аэрационных) клапанов в качестве альтернативы фановой трубе следует считать чисто условным явлением. Схему с вакуумными клапанами владельцам частной недвижимости остаётся применять лишь в случае полной невозможности монтажа вентиляционного стояка.
Низкая надёжность работы аэрационных клапанов подтверждается даже отсутствием какой-либо информации по этим устройствам в документации СНиП.

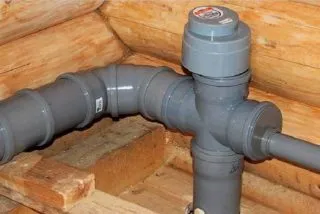

Двойной аэрационный клапан на сечение канализационной трубы 110 мм. Под выкрученной головкой одной из частей обнаружена простейшая конструкция на основе резиново-пластиковой мембраны
Используются вакуумные клапаны исключительно на системах канализации частных малоформатных домов.
Устройство клапана незамысловатое:
- пластмассовый круглый корпус;
- в корпусе сквозное отверстие для клапана;
- мембрана, резиновая прокладка.
Принцип работы устройства тоже прост. Если в канализационной трубе за счёт нарушения баланса давлений создаётся разряженная атмосфера (вакуум), клапан открывается и в трубу засасывается воздух из помещения. Как только давление в трубе выравнивается, клапан возвращается на место.
При желании аэрационный механизм можно сделать самостоятельно. Но в продаже есть заводские продукты, имеющие ходовые сечения 50 и 110 мм. Они недешевые, но более надёжные.
Устанавливают аэрационные клапаны обычно в непосредственной близости от сантехнических стояков на верхних точках канализационной системы. Чаще всего монтаж клапана делается на верхнем отводе тройника (крестовины), что смонтирован на линии отвода от унитаза.
Владельцам частных домов, кто сделал выбор в пользу аэрационных клапанов, придётся периодически заниматься техническим обслуживанием этих сантехнических приборов.
Определённый период эксплуатации вакуумных клапанов сопровождается накоплением отложений и загрязнений в том месте, где находится клапанное уплотнение.
Герметичность прибора нарушается, запахи канализации начинают проникать в помещение. Поэтому время от времени ТО необходимо проводить, и здесь очередной плюс в пользу первой схемы вентиляции.
Так выглядит монтаж аэрационного клапана на стояке, который будет располагаться рядом с унитазом в туалете частного дома. Это один из распространенных вариантов применения, показывающий вполне эффективное действие
Другой недостаток упрощённой клапанной вентиляции бытовой системы канализации – она работоспособна только в условиях положительных температур. То есть, если аэрационный клапан установлен в области возможного снижения температуры до ноля градусов и ниже, появляется риск нарушения работоспособности системы.
У нас на сайте есть детальная инструкция по установке вакуумного клапана на канализацию.
Вариант #5 – устройство наружной вентиляции канализации
Часто встречается информация о схемах наружного вентилирования системы канализации частных домов. Принцип сооружения наружной вентиляции указывается практически тот же, что и в случае с внутренней схемой.
Фановый стояк под вентиляцию монтируется у стены дома и поднимается над кровлей. Между тем СНиП на этот счёт не дают никаких рекомендаций.
Напротив, в документации чётко указывается, что фановые стояки под вентиляцию бытовой канализации должны сооружаться внутри отапливаемых помещений.
Принцип устройства вентиляционного стояка для канализации в МКД
В многоквартирных домах проблема правильной организации вентиляции стояка канализации всегда стояла остро. Потому что основное требование этой системы – 2 м над квартирой последнего верхнего этажа. Не всегда это сделать получалось, но строители предлагают три варианта решения данной проблемы.
- Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
- Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
- Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.
У второго варианта есть один недостаток. Существует вероятность, что объема короба может не хватить, чтобы сдержать одновременно выброс воздуха всех стояков канализации. Поэтому сегодня чаще всего принимают на вооружение третий вариант.
Вентиляция канализационного стояка этим способом – это наращивание стояка на чердаке минимум на 1 м. При этом его наклоняют в сторону вентканала, который удаляет воздух из самого чердачного помещения. Плюс ко всему приходится учитывать диаметр используемых труб для системы вентиляции. Их минимальный размер должен быть 140 мм. То есть, это те требования, которые гарантируют, что в квартирах последнего этажа вентиляция канализации будет работать.
Правда, надо отметить и тот факт, что если внутри чердака есть перегородки с проемами или дверями, то это ухудшает работу системы. За счет проемов могут возникнуть сквозняки, которые ослабляют движение воздуха в сторону вентканала. Вот почему так важно держать чердаки под замком, и это должны контролировать жители верхних квартир.
Вывод
Как вы видите, без фанового стояка невозможно обеспечить нормальную работу большинства внутренних канализационных систем. Поэтому, если в вашей канализации присутствует данный элемент, то избавляться от него ни в коем случае нельзя. Исключение составляют частные дома, где в качестве альтернативы можно использовать воздушный клапан.
[spoiler title=»Источники»]
- https://partner-tomsk.ru/santehnika/ventilyatsiya/ventilyatsiya-kanalizatsionnogo-stoyaka-pravila-i-metodyi
- https://StrojDvor.ru/ventilyaciya/kak-pravilno-obustroit-ventilyaciyu-kanalizacionnogo-stoyaka/
- https://SamoDelino.ru/kanalizaciya/ventilyaciya-kanalizacii.html
- https://StrojDvor.ru/ventilyaciya/ventilyaciya-v-dome/neobxodimost-ventilyacii-kanalizacii-v-chastnyx-i-mnogokvartirnyx-domax-sxemy-i-metody-ee-ustrojstva/
- https://www.kanalizaciya-stroy.ru/ventilatcia_kanalizacii.html
- http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html
- https://TrubaNet.ru/sistemy-ventilyacii/ventilyaciya-kanalizacii-v-chastnom-dome.html
- https://sovet-ingenera.com/kanaliz/k-drugoe/ventilyaciya-kanalizacii-v-chastnom-dome.html
- https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
- https://1000sovetov.ru/article_zachem-nuzhen-fanovyi-stoyak-i-ventilyaciya-kanalizacii
[/spoiler]
Почему в многоквартирном доме пахнет канализацией?
Если в многоквартирном доме пахнет канализацией, это может быть связано с несколькими причинами:
-
Неправильная эксплуатация вентиляционной системы: Вентиляционная система должна обеспечивать правильный отвод воздуха из санузлов и кухонь, чтобы избежать запахов. Если вентиляция не работает должным образом, запахи из канализации могут распространяться по всему дому.
-
Проблемы в канализационной системе: Запах из канализационной системы может произойти из-за засора или поломки в канализационных трубах. В таком случае, запах может распространяться через трубы канализации и попадать в вентиляционную систему.
-
Неправильная установка сифонов: Сифоны в санузлах и кухнях являются препятствием для запахов из канализации. Если сифоны установлены неправильно или повреждены, то запах из канализации может проходить сквозь них.
-
Нарушение правил эксплуатации систем водоснабжения и канализации: Если жильцы многоквартирного дома нарушают правила эксплуатации систем водоснабжения и канализации, например, сбрасывают в канализацию неподходящие предметы, это может привести к засору канализации и запахам.
Для предотвращения запахов из канализации в многоквартирных домах следует следить за правильной эксплуатацией вентиляционной системы, соблюдать правила эксплуатации систем водоснабжения и канализации, а также своевременно обращаться к специалистам для ремонта и обслуживания систем.
