Устройство системы канализации под стяжкой пола в помещении.

На сегодняшний день всякий дом, другие строения и квартиры оснащаются инженерными коммуникациями. Например, система канализации стала неотъемлемой составляющей каждой постройки для управления стоками воды.

Необходимо заметить, что не в любых ситуациях вероятна прокладка канализационной системы в полу. Это связано с обеспечением здоровья находящихся в тех либо иных помещениях людей. В большинстве случаев, такие системы должны иметь ревизию, через которую в дом смогут попадать неприятные запахи. Итак, в соответствии с СНиП осуществлять монтаж канализации под полом не разрещаеться в таких помещениях:

В любой другой ситуации канализационная система может укладываться в пол и заливаться стяжкой. Такая система известна, как скрытая канализация. Учитывая факт ее недоступности, необходимо применять качественный материал.

Совет! В случае если применять некачественные трубы, то при утечке нужно будет поднимать всю конструкцию пола.

Перед началом монтажных работ предварительно рекомендуется все продумать и по возможности составить схему/проект. К примеру, в случае если канализация будет прокладываться в ванной помещении, то нужно определиться с числом выводов наружу. К примеру, это возможно:

Для каждого этого предмета вам потребуется сделать вывод наружу. Исходя из этого направляться купить все нужные соединения: тройники, колена, муфты и тому подобное. В то время, когда все под руками то возможно приступать к работе.

В ходе сборки принципиально важно выполнять кое-какие правила, каковые конкретно будут оказывать влияние на конечный итог.

Делать подключение сантехнических и бытовых устройств к системе канализации оптимальнее при помощи гофрированного шланга.

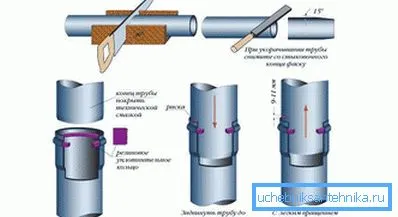

Соединение труб

Отдельное внимание нужно выделить стыкам. Их уровень качества напрямую воздействует на длительность эксплуатации всей системы. Так, к примеру, если вы купили канализационные трубы ПВХ либо ПП, то они владеют особым раструбом с монтажной резинкой. Перед соединением труб принципиально важно убедиться в том, что резинка стоит на месте.

Совет! Дабы достигнуть наиболее качественного соединения при стыковке труб, рекомендуется применять особую смазку либо герметик, к примеру, силикон.

В случае если канализационные трубы под полом будут проходить через стенке, то изготовьте и установите линзу. Обеспечьте надежной опорой любой стык, это возможно кирпич. Такую опору направляться положить под любой стык в канализационной системе, прокладываемой под полом. Так возможно обеспечивать уровень качества по окончании заливки пола бетоном.

Преимущества

В действительности монтаж канализации под полом это блестящее решение, которое разрешает достигать эстетичности интерьера того либо иного помещения. К примеру, такую разработку обычно используют в душевых помещениях, банях, саунах а также в ванных своих домов. Делать это оптимальнее еще при постройке дома.

В случае если в вашем случае это так, тогда вы сможете достигнуть оптимального уклона всей системы. В целом же к такому решению приходят в следующих случаях:

1. В строительных работах дома.
2. В ходе капремонта санузла и ванной помещения.
3. При нередких утечках наружной системы.
4. При недостаточном уклоне всей канализационной системы в доме.

Во всех этих случаях приходится принимать решение как раз в пользу прокладки труб канализации под полом.

Среди преимуществ таковой технологии возможно выделить и другие факторы. К примеру, при прокладке труб канализации параллельно возможно прокладывать и трубы водоснабжения. Как и при с канализационными трубами требуется смотреть за каждым стыком в системе.

Совет! При проектировании канализационной системы принципиально важно продумывать каждое место стыковки. Они не должны иметь углов и резких поворотов. Еще хуже наличие контругла.

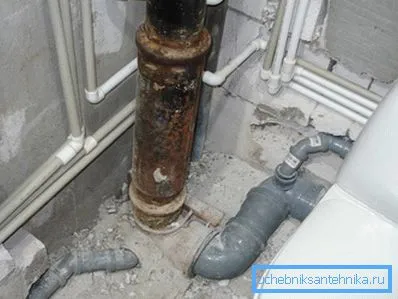

В случае если вам приходится осуществлять стыковку новых труб ПВХ либо ПП со ветхими чугунными трубами в полу, то тут кроме этого нужно выделить особенное внимание этому моменту. В большинстве случаев, для стыковки употребляется особый пластиковый переход и резиновый манжет. При заливке стяжки нужно проверить это соединение, как равняется и каждое другое. Исходя из этого обильно залейте воду в сконструированную канализационную систему.

Итак, мы рассмотрели с вами все особенности монтажа канализационных труб скрытым способом. По сути все работы возможно выполнить своими руками. Тут самое основное придерживаться соответствующего угла и сделать качественное соединение каждого стыка. В случае если у вас имеется персональный опыт монтажа аналогичной инженерной сети, то напишите нам об этом.

Как устанавливают пластиковые трубы смотрите ниже:

Прокладка труб канализации в полу

Сегодня каждый дом, квартира и другое строение оборудуется инженерными коммуникациями. Например, канализационная система является неотъемлемой частью каждого строения по выводу сточных вод. Для ее реализации осуществляется монтаж канализационных труб. Ванное помещение и другие комнаты должны выглядеть красиво, по этой причине придуман вариант укладки труб канализации в полу.

Особенности прокладки труб

Следует заметить, что не во всех случаях возможна прокладка канализационной системы в полу. Это связано с обеспечением здоровья находящихся в тех или иных помещениях людей. Как правило, такие системы должны иметь ревизию, через которую в дом могут проникать неприятные запахи. Итак, согласно СНиП осуществлять монтаж канализации под полом запрещено в таких помещениях:

• библиотека,
• продуктовый склад,
• гостиная,
• столовая/кухня,
• склад,
• детская комната,
• жилые комнаты,
• Офисные/административные помещения и тому подобное.

Во всех других случаях канализационная система может укладываться в пол и заливаться стяжкой. Такая система известна, как скрытая канализация. Учитывая факт ее недоступности, нужно использовать качественный материал.

Обратите внимание! Если использовать некачественные трубы, то при утечке придется поднимать всю конструкцию пола.

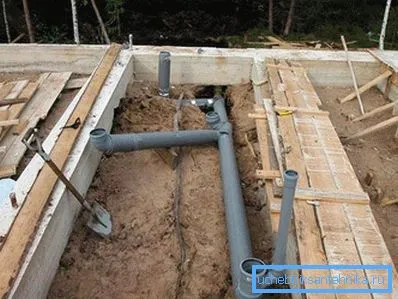

Прокладка канализации под полом

Перед началом монтажных работ предварительно рекомендуется все продумать и по возможности составить схему/проект. Например, если канализация будет прокладываться в ванной комнате, то необходимо определиться с количеством выводов наружу. Например, это может быть:

Для каждого этого предмета вам потребуется сделать вывод наружу. Поэтому следует приобрести все необходимые соединения: тройники, колена, муфты и тому подобное. Когда все под руками то можно приступать к работе.

В процессе сборки важно соблюдать некоторые правила, которые непосредственно будут влиять на конечный результат.

• Крайне важно выдержать необходимый уклон. Он должен быть достаточным, чтобы обеспечить хорошее движение сточных вод.
  • Для трубы Ø50 мм наклон равняется 3 см на один метр.
  • Для трубы Ø100 мм наклон равняется 2 см на один метр.
• Нельзя последовательно подключать линию канализации. Например, унитаз, раковина, ванная. Иначе это может привести к срыву водяного затвора при обильном смыве воды в унитазе.
• Выполнять подключение сантехнических и бытовых приборов к системе канализации лучше всего при помощи гофрированного шланга.

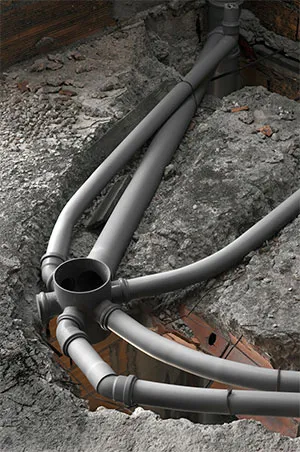

Соединение труб

Отдельное внимание необходимо уделить стыкам. Их качество напрямую влияет на продолжительность эксплуатации всей системы. Так, например, если вы приобрели канализационные трубы ПВХ или ПП, то они обладают специальным раструбом с монтажной резинкой. Перед соединением труб важно убедиться в том, что резинка стоит на месте.

Обратите внимание! Чтобы достичь наиболее качественного соединения при стыковке труб, рекомендуется использовать специальную смазку или герметик, например, силикон.

Если канализационные трубы под полом будут проходить через стену, то изготовьте и установите линзу. Обеспечьте надежной опорой каждый стык, это может быть кирпич. Такую опору следует положить под каждый стык в канализационной системе, прокладываемой под полом. Так можно гарантировать качество после заливки пола бетоном.

Достоинства

На самом деле монтаж канализации под полом это гениальное решение, которое позволяет достигать эстетичности интерьера того или иного помещения. Например, такую технологию зачастую применяют в душевых комнатах, банях, саунах и даже в ванных комнатах своих домов. Делать это лучше всего еще при строительстве дома.

Если в вашем случае это так, тогда вы сможете достичь оптимального уклона всей системы. В целом же к такому решению приходят в следующих случаях:

1. В процессе строительства дома.
2. В процессе капитального ремонта санузла и ванной комнаты.
3. При частых утечках наружной системы.
4. При недостаточном уклоне всей канализационной системы в доме.

Во всех этих случаях приходится принимать решение именно в пользу прокладки труб канализации под полом.

Среди достоинств такой технологии можно выделить и другие факторы. Например, при прокладке труб канализации параллельно можно прокладывать и трубы водоснабжения. Как и в случае с канализационными трубами требуется следить за каждым стыком в системе.

Обратите внимание! При проектировании канализационной системы важно продумывать каждое место стыковки. Они не должны иметь резких поворотов и углов. Еще хуже наличие контругла.

Если вам приходится осуществлять стыковку новых труб ПВХ или ПП со старыми чугунными трубами в полу, то здесь также необходимо уделить особое внимание этому моменту. Как правило, для стыковки используется специальный пластиковый переход и резиновый манжет. При заливке стяжки необходимо проверить это соединение, как равно и каждое другое. Поэтому обильно залейте воду в сконструированную канализационную систему.

Итак, мы рассмотрели с вами все особенности монтажа канализационных труб скрытым методом. По сути все работы можно выполнить своими руками. Здесь самое главное придерживаться соответствующего угла и сделать качественное соединение каждого стыка. Если у вас есть личный опыт монтажа подобной инженерной сети, то напишите нам об этом.

Как устанавливают пластиковые трубы смотрите ниже:

Укладка канализации под бетонной стяжкой: особенности и нормы

Для установки современной сантехники часто требуется укладка канализации под бетонной стяжкой. Эта задача также возникает при строительстве домов с плитным фундаментом. Трубы, заделанные в пол, становятся недоступны для демонтажа или наружного ремонта, поэтому работу следует выполнять качественно, с соблюдением строительных нормативов и требований. Рассмотрим особенности и правила монтажа систем водоотведения под стяжкой.

Где разрешается устройство скрытых трубопроводов

Проектирование и прокладка сетей канализации в полу производятся согласно требованиям СНиП 2.04.01-85, или его более актуальной редакции СП 31-106-2002. Применение скрытого монтажа запрещено в следующих помещениях:

• в несущих конструкциях или перекрытиях жилых помещений;
• в детских игровых или спальных комнатах;
• медицинских кабинетах или палатах;
• в залах для приема пищи;
• в читальных или зрительных залах, классах, аудиториях;
• на силовых участках, подстанциях, щитовых.

Прокладка трубопроводов производится:

• внутри стен, перекрытий и других строительных конструкций с заливкой бетоном (заделкой);
• канализация в стяжке пола, в грунте под перекрытием, в каналах;
• между потолочной плитой и подвесными потолками;
• в санитарно-технических помещениях (бане, туалетах, душевых);
• вертикальных или наклонных шахтах.

В квартирах или жилых домах канализация в стяжке или стене выполняется в специальных углублениях (лотках). Для этого толщина стен или перекрытий должна соответствовать размерам труб. Для панельных домов прокладка труб возможна не во всех конструкциях, так как из-за углубления в плитах нарушается их прочность. Пролагать систему разрешено только во внутренних стенах, не относящихся к несущим конструкциям.

Особенности монтажа трубопроводов в разных помещениях

Канализация в полу требует от строителя высокого качества сборки и правильного выбора материалов. Необходимость скрытой укладки труб возникает в разных ситуациях:

• капитальный ремонт сантехники, требующий канализации;
• ремонтные работы в помещениях, где проходит сеть водоотведения;
• строительство жилого дома или бани.

Для получения нужного результата необходимо, чтобы высота потолков позволяла без затруднений уменьшить высоту помещения. Это важно, так как канализация в стяжке пола квартиры не всегда делается в углублении. Часто приходится поднимать высоту пола, что доступно только в достаточно высоких помещениях. толщина стяжки будет на 5-10 сантиметров превышать толщину труб,

Задачи, которые позволяет решить укладка каналов под стяжку:

• устранение лишних элементов на стенах или на полу;
• улучшить планировку;
• обеспечить привлекательный вид, дать возможность дизайнерского оформления помещений.

Кроме этого, заделка в полу труб канализации необходима при монтаже бассейнов, душевых кабин, унитазов с выпуском в пол и прочих сантехнических приборов и устройств. В плоскости пола устанавливают трап, через который стоки поступают в систему и переносятся в коллектор.

При сборке системы в лоток для канализации в полу, необходимо учитывать требования:

• трубопроводы должны быть размещены под нормативным уклоном. Пренебрежение этим правилом вызовет постоянные засоры, которые будет сложно устранить;
• конфигурация скрытого участка трубопровода по возможности должна быть лишена изгибов, искривлений и прочих изменений направления. Это снизит нагрузку и уменьшит опасность появления отложений на стенках труб;
• максимально уменьшить число соединений, залитых бетонной стяжкой. Это участки, которые относятся к группе риска;
• перед началом работ необходимо начертить подробную схему укладки трубопроводов в масштабе. По ней выполняют монтаж и сохраняют на случай ремонтных работ. По данным схемы проще и быстрее отыскивать трубы;
• ревизионные люки должны иметь выход на поверхность стяжки.

Если все требования соблюдены, трубы смогут нормально работать в течение многих лет.

Специфика материалов

При проектировании системы надо учесть специфику материала труб. Они будут погружены в бетон, поэтому никакой возможности для исправлений уже не будет. Надо обратить внимание на следующие факторы:

• тепловое расширение материалов. Поскольку трубы будут плотно залиты бетоном, пространства для изменения размеров у них не будет. В этом отношении особую опасность представляют пластиковые каналы. Они обладают высоким коэффициентом тепловых расширений. Если слой стяжки тонкий, возможно появление трещин или разрывов поверхности;
• несущая способность или прочность стенок труб. Если используются чугунные каналы, проблем можно не ожидать. Пластиковые детали слабее и могут не выдержать давления бетона или других конструкций. Их необходимо усилить гофрой;
• адгезия пластиковых элементов к цементу невысока. Если чугун хорошо соединяется с раствором, то ПВХ или пропиленовые трубы легко отстают от него.

Учитывая эти особенности, рекомендуется использовать чугунные трубы. они надежнее, прочнее и лучше соединяются с бетоном. Если строится канализация в полу в квартире, где больших нагрузок на элементы системы не ожидается, можно установить пластиковые детали. Перед заливкой рекомендуется нанести на них слой грунтовки «бетонконтакт».

Сборку и заливку необходимо делать поэтапно. Рассмотрим порядок действий:

• сначала надо выполнить рабочий чертеж (схему) прокладки труб. Не рекомендуется делать его в компьютерных программах, поскольку во время работы удобнее иметь схему на бумаге;
• подготовить инструменты и материалы. Понадобятся трубы, фитинги, соединительные элементы (если они не совмещены с трубопроводами). Кроме этого, надо приготовить компоненты для изготовления бетона или сухой состав для стяжки;
• если используются пластиковые трубы, рекомендуется обернуть их стеклотканью или другой изоляцией;
• если канализация под стяжкой имеет большую длину, рекомендуется уложить трубопровод в гофру (гильзу). Часто канал укладывают в специальный лоток из кирпича, который перед заливкой накрывают крышкой. Этот вариант не годится для квартиры, но подойдет для частного дома;

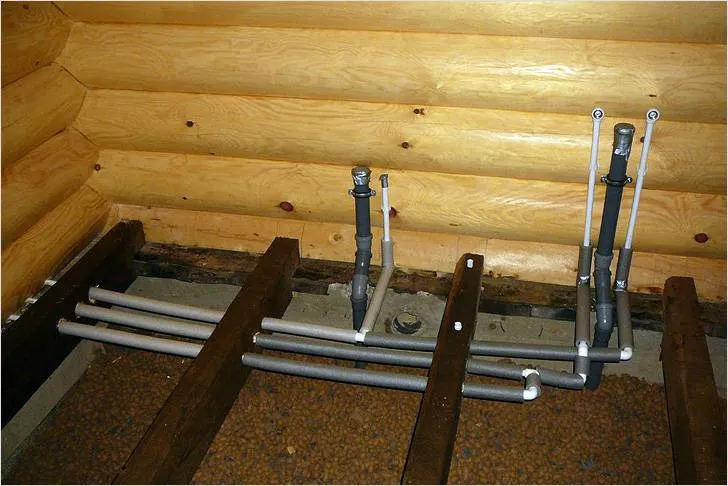

• если толщина перекрытия позволяет, можно уложить трубы в собственный лоток без заливки полной стяжки на всю площадь помещения. Этот способ часто используют в частных домах с деревянными перекрытиями. Заливать слой бетона на дощатый настил нецелесообразно, поэтому использовать отдельный лоток удобнее;
• выполнить разметку системы. При этом, нельзя забывать об уклоне труб. Для простоты рекомендуется изготовить шаблон, по которому укладка труб пойдет быстрее и без ошибок;
• произвести сборку труб. Стыки промазать герметиком. Кроме этого, детали соединяют дополнительными крепежными элементами. Длинные участки труб крепят к опоре хомутами;
• заливку бетона лучше начинать от стояка. Участки с высокой нагрузкой, где предполагается установка тяжелых предметов или перемещение людей, заливают в 2 слоя. Сначала делают черновую заливку на половинную толщину. Потом кладут армирующую сетку и заливают верхний слой стяжки.

Если работы производятся в сауне, бане или душевой комнате, перед заливкой необходимо собрать и подключить к системе канализационный трап.

Видеообзор:

Системы внутреннего холодного и горячего водоснабжения

17. Сети внутренней канализации

17.1. Отвод сточных вод следует предусматривать по закрытым самотечным трубопроводам.

Примечание. Производственные сточные воды, не имеющие неприятного запаха и не выделяющие вредные газы и пары, если это вызывается технологической необходимостью, допускается отводить по открытым самотечным лоткам с устройством общего гидравлического затвора.

17.2. Участки канализационной сети следует прокладывать прямолинейно. Изменять направление прокладки канализационного трубопровода и присоединять приборы следует с помощью соединительных деталей.

Примечание. Изменять уклон прокладки на участке отводного (горизонтального) трубопровода не допускается.

17.3. Устройство отступов на канализационных стояках не допускается, если ниже отступов присоединены санитарные приборы.

17.4. Для присоединения к стояку отводных трубопроводов, располагаемых под потолком помещений, в подвалах и технических подпольях, следует предусматривать косые крестовины и тройники.

17.5. Двустороннее присоединение отводных труб от ванн к одному стояку на одной отметке допускается только с применением косых крестовин. Присоединять санитарные приборы, расположенные в разных квартирах на одном этаже, к одному отводному трубопроводу не допускается.

17.6. Применять прямые крестовины при расположении их в горизонтальной плоскости не допускается.

17.7. Для систем канализации с учетом требований прочности, коррозионной стойкости, экономии расходуемых материалов необходимо предусматривать следующие трубы:

для самотечных систем — чугунные, асбестоцементные, бетонные, железобетонные, пластмассовые, стеклянные;

для напорных систем — напорные чугунные, железобетонные, пластмассовые, асбестоцементные.

17.8. Соединительные детали трубопроводов следует принимать согласно действующим государственным стандартам и техническим условиям.

17.9. Прокладку внутренних канализационных сетей надлежит предусматривать:

открыто — в подпольях, подвалах, цехах, подсобных и вспомогательных помещениях, коридорах, технических этажах и в специальных помещениях, предназначенных для размещения сетей, с креплением к конструкциям зданий (стенам, колоннам, потолкам, фермам и др.), а также на специальных опорах;

скрыто — с заделкой в строительные конструкции перекрытий, под полом (в земле, каналах), панелях, бороздах стен, под облицовкой колонн (в приставных коробах у стен), в подшивных потолках, в санитарно-технических кабинах, в вертикальных шахтах, под плинтусом в полу.

Допускается прокладка канализации из пластмассовых труб в земле, под полом здания с учетом возможных нагрузок.

В многоэтажных зданиях различного назначения при применении пластмассовых труб для систем внутренней канализации и водостоков необходимо соблюдать следующие условия:

а) прокладку канализационных и водосточных стояков предусматривать скрыто в монтажных коммуникационных шахтах, штрабах, каналах и коробах, ограждающие конструкции которых, за исключением лицевой панели, обеспечивающей доступ в шахту, короб и т. п., должны быть выполнены из несгораемых материалов;

б) лицевую панель изготовлять в виде открывающейся двери из сгораемого материала при применении труб из поливинилхлорида и трудносгораемого материала — при применении труб из полиэтилена.

Примечание. Допускается применять сгораемый материал для лицевой панели при полиэтиленовых трубах, но при этом дверь должна быть неоткрывающейся. Для доступа к арматуре и ревизиям в этом случае необходимо предусматривать устройство открывающихся люков площадью не более 0,1 кв.м с крышками;

в) в подвалах зданий при отсутствии в них производственных складских и служебных помещений, а также на чердаках и в санузлах жилых зданий прокладку канализационных и водосточных пластмассовых трубопроводов допускается предусматривать открыто;

г) места прохода стояков через перекрытия должны быть заделаны цементным раствором на всю толщину перекрытия;

д) участок стояка выше перекрытия на 8-10 см (до горизонтального отводного трубопровода) следует защищать цементным раствором толщиной 2-3 см;

е) перед заделкой стояка раствором трубы следует обертывать рулонным гидроизоляционным материалом без зазора.

17.10. Прокладка внутренних канализационных сетей не допускается:

под потолком, в стенах и в полу жилых комнат, спальных помещений детских учреждений, больничных палат, лечебных кабинетов, обеденных залов, рабочих комнат, административных зданий, залов заседаний, зрительных залов, библиотек, учебных аудиторий, электрощитовых и трансформаторных, пультов управления автоматики, приточных вентиляционных камер и производственных помещений, требующих особого санитарного режима;

под потолком (открыто или скрыто) кухонь, помещений предприятий общественного питания, торговых залов, складов пищевых продуктов и ценных товаров, вестибюлей, помещений, имеющих ценное художественное оформление, производственных помещений в местах установки производственных печей, на которые не допускается попадание влаги, помещений, где производятся ценные товары и материалы, качество которых снижается от попадания на них влаги.

Примечание. В помещениях приточных вентиляционных камер допускается пропуск водосточных стояков при размещении их вне зоны воздухозабора.

17.11. К канализационной сети следует предусматривать присоединение с разрывом струи не менее 20 мм от верха приемной воронки:

технологического оборудования для приготовления и переработки пищевой продукции;

оборудования и санитарно-технических приборов для мойки посуды, устанавливаемых в общественных и производственных зданиях;

спускных трубопроводов бассейнов.

17.12. Стояки бытовой канализации, размещаемые в верхних этажах зданий, проходящие через предприятия общественного питания, следует предусматривать в оштукатуренных коробах без установки ревизий.

17.13. Прокладку трубопроводов производственных сточных вод в производственных и складских помещениях предприятий общественного питания, в помещениях для приема, хранения и подготовки товаров к продаже и в подсобных помещениях магазинов допускается размещать в коробах без установки ревизий.

От сетей производственной и бытовой канализации магазинов и предприятий общественного питания допускается присоединение двух раздельных выпусков в один колодец наружной канализационной сети.

17.14. Против ревизий на стояках при скрытой прокладке следует предусматривать люки размером не менее 30х40 см.

17.15. Прокладку отводных трубопроводов от приборов, устанавливаемых в уборных административных и жилых зданий, раковин и моек в кухнях, умывальников в лечебных кабинетах, больничных палатах и других подсобных помещениях следует предусматривать над полом; при этом необходимо предусматривать устройство облицовки и гидроизоляции.

17.16. Прокладку под полом трубопроводов, транспортирующих агрессивные и токсичные сточные воды, следует предусматривать в каналах, выведенных до уровня пола и перекрытых съемными плитами или, при соответствующем обосновании, в проходных тоннелях.

17.17. Для взрывопожароопасных цехов следует предусматривать отдельную производственную канализацию с самостоятельными выпусками, вентиляционными стояками и гидрозатворами на каждом из них с учетом требований правил техники безопасности, приведенными в ведомственных нормах.

Вентиляцию сети необходимо предусматривать через вентиляционные стояки, присоединяемые к высшим точкам трубопроводов.

Присоединять производственную канализацию, транспортирующую сточные воды, содержащие горючие и легковоспламеняющиеся жидкости, к сети бытовой канализации и водостокам не допускается.

17.18. Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводится через кровлю или сборную вентиляционную шахту здания на высоту, м:

от плоской неэксплуатируемой кровли . 0,3

» скатной кровли . 0,5

» эксплуатируемой кровли . 3

» обреза сборной вентиляционной шахты . 0,1

Выводимые выше кровли вытяжные части канализационных стояков следует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали).

Флюгарки на вентиляционных стояках предусматривать не требуется.

17.19. Не допускается соединять вытяжную часть канализационных стояков с вентиляционными системами и дымоходами.

17.20. Диаметр вытяжной части канализационного стояка должен быть равен диаметру сточной части стояка. Допускается объединять поверху одной вытяжной частью несколько канализационных стояков. Диаметр вытяжного стояка для группы объединенных канализационных стояков, а также диаметры участков сборного вентиляционного трубопровода, объединяющего канализационные стояки, следует принимать согласно пп. 18.6 и 18.10. Сборный вентиляционный трубопровод, объединяющий вверху канализационные стояки, надлежит предусматривать с уклоном 0,01 в сторону стояков.

17.21. При расходах сточных вод по канализационному стояку свыше указанных в табл. 8 следует предусматривать устройство дополнительного вентиляционного стояка, присоединяемого к канализационному стояку через один этаж. Диаметр дополнительного вентиляционного стояка следует принимать на один размер меньше диаметра канализационного стояка.

Присоединение дополнительного вентиляционного стояка к канализационному следует предусматривать снизу ниже последнего нижнего прибора или сверху — к направленному вверх отростку косого тройника, устанавливаемого на канализационном стояке выше бортов санитарно-технических приборов или ревизий, расположенных на данном этаже.

17.22. Для наблюдения, в случае необходимости, за движением сточных вод от технологической аппаратуры на трубопроводах, отводящих сточные воды или отработанную охлажденную воду, следует предусматривать разрыв струи или устанавливать смотровые фонари.

17.23. На сетях внутренней бытовой и производственной канализации следует предусматривать установку ревизий или прочисток:

на стояках при отсутствии на них отступов — в нижнем и верхнем этажах, а при наличии отступов — также и в вышерасположенных над отступами этажах;

в жилых зданиях высотой 5 этажей и более — не реже чем через три этажа;

в начале участков (по движению стоков) отводных труб при числе присоединяемых приборов 3 и более, под которыми нет устройств для прочистки;

на поворотах сети — при изменении направления движения стоков, если участки трубопроводов не могут быть прочищены через другие участки.

17.24. На горизонтальных участках сети канализации наибольшие допускаемые расстояния между ревизиями или прочистками надлежит принимать согласно табл. 6.

Расстояние, м, между ревизиями и прочистками
в зависимости от вида сточных вод

Как правильно залить канализационную трубу в основание

Правильное исполнение заливки трубы бетонной стяжкой — залог надёжной эксплуатации сточной системы. Дополнительный стимул — рациональная планировка помещения. Дополнительную информацию о способах проводки канализации, а также полный перечень изготавливаемых изделий приведены на сайте: hemkor.ru.

Где разрешено протягивать сточную систему?

Прокладку внутренних коммуникаций регламентирует СНиП (Санитарные Нормы и Правила) 2.04.01-85* ‘Внутренний водопровод и канализация зданий’. По выдержкам из документа:

1. Сброс сточных вод осуществляется в закрытых самотёчных конструкциях.
2. Открытая прокладка разрешается:
   • в подвалах, подпольях;
   • промышленных цехах, подсобных помещениях;
   • технических этажах;
   • помещениях, специально сконструированных для устройства коммуникаций.
3. Скрытый монтаж осуществляется:
   • внутри строительных конструкций с заделкой;
   • под полом, — грунте, каналах;
   • над подвесными потолками;
   • в санитарно-технических кабинах (душевых кабинах, бане);
   • в вертикальных шахтах.
4. Внутренние канализационные сети не допускается устраивать:
   • в полу или стене жилых комнат;
   • спальных помещениях детских учреждений;
   • обеденных зонах;
   • больничных палатах, лечебных кабинетах;
   • общественных помещениях, — читальных или зрительных залах, аудиториях, кабинетах;
   • электрощитовых, трансформаторных станциях и других помещениях.

Особенности укладки в помещениях

Потребность и возможность скрытой укладки канализационной системы возникает в ряде случаев:

• проведение капитального ремонта сантехнической системы (с заменой старых конструкций на новые);
• общий ремонт ванной, туалета, кухни;
• нет ограничений по высоте помещения (‘высокие’ потолки или удаление старой стяжки);
• обустройство бани;
• закладка коллектора в пол в новых домах или при малоэтажном строительстве.

Прокладка канализации в полу позволяет:

• устранить помехи ‘под ногами’;
• рационально спланировать помещение;
• создать эстетический вид жилого пространства.

Кроме этого, устройство слива в стяжке пола — это техническое решение для отвода воды из душевых кабин в бане, бассейнах и т.п. Для этого, на поверхность выводится сливной трап. Далее, через систему канализации в стяжке, отработанная жидкость отводится в основной коллектор.

Перед тем, как монтировать канализационные трубы в бетонное основание, необходимо изучить требования к укладке коллектора:

1. Следует обеспечить уклон конструкции. При больших углах наклона, вода сбрасывается быстрее, механические вкрапления будут оседать на стенках, создавая со временем затор. Недостаточный уклон приведёт в медленному водотоку, что также способствует засорению внутренней полости.
2. Необходимо стремиться к максимальному спрямлению участков, снижению длины пути, избегать ненужного количества изгибов — это способствует уменьшению гидравлического сопротивления, обеспечит устойчивый сброс жидкости.
3. Устранить до минимального, количество соединений, — это источник возможного нарушения герметичности системы.

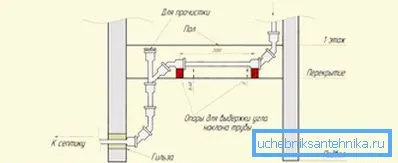

4. Обязательно выполнить схему (с указанием размеров), расположения скрытой прокладки коммуникаций. Впоследствии, в силу непредвиденных обстоятельств, это поможет найти трубу и устранить недостатки.
5. Ревизия должна находиться над уровнем пола. Такое расположение позволит осматривать внутреннюю полость и, при необходимости, производить очистные мероприятия.

Выполнение этих правил позволит несколько десятков лет не беспокоиться о возможных отказах, поломках, образовании засоров замурованной в бетон трубе.

Технические условия

Прежде чем заливать бетоном канализацию, необходимо принять во внимание ряд факторов:

1. Материал коллектора обладает тепловым расширением. То есть, при колебании температуры конструкции, её линейные и объёмные размеры будут изменяться. Большие отклонения свойственны полимерным изделиям. Возможно последующее растрескивание бетонного покрытия.
2. Прочность стенок трубы. Чугунные детали с лёгкостью вынесут заделку бетоном без повреждения, в силу своих прочностных показателей. Полимерные конструкции, особенно не усиленные гофрой, могут не выдержать тяжести свежего, не схватившегося раствора, и деформироваться, вплоть до разрушения.
3. Адгезионные свойства. Металл обладает лучшими клеевыми свойствами при контакте со смесью, на основе цемента. Поэтому, стыки чугунных труб, часто заделывались такими растворами, иногда, с добавлением жидкого стекла.

Принимая во внимание выше изложенную информацию, ответ на вопрос: можно ли замуровывать канализационный коллектор в бетон, будет положительным.

Работы проводятся в следующей последовательности:

1. Выполняется чертёж на бумажном носителе. Можно воспользоваться IT-технологиями, но на месте производства работ, удобнее пользоваться чертежом (запачкается — не страшно).
2. Подготавливаются необходимые материалы:
   • инструмент, — ёмкость под раствор, лопата, мастерок, гладилка, уровень, шнур и другие приспособления;
   • сухие смеси, — удобнее воспользоваться готовыми, упакованными в бумажную тару; впрочем, можно изготовить раствор самостоятельно, например, из цемента, песка и дресвы;
   • трубы, переходники, герметик;
   • гильза, кожух, трубчатая теплоизоляция.
3. С целью устранения теплового влияния на раствор и возможного растрескивания последнего, прямые отрезки коллектора можно обернуть несколькими слоями стеклоткани или защитить изоляционным материалом.
4. Для предохранения полимерных изделий от деформации, трубы можно поместить в гильзу, прочный кожух или выполнить канал из кирпича. Такие мероприятия целесообразно проводить при большой толщине стяжки, — от 10 см.
5. С целью экономии пространства или в силу технических обстоятельств, трубу можно разместить в углублении, предварительно образованным посредством отбойного молотка или перфоратора.
6. Проводится разметка месторасположения элементов сточной системы. Особое внимание необходимо уделить уклону коллектора. Ошибка может привести к дополнительным работам по вскрытию бетонной стяжки и устранению недостатков монтажа.
7. Во избежание ошибки при расчёте необходимого угла наклона, выполняются приспособления (шаблоны), по которым производится укладка.
8. Осуществляется сборка всей сточной системы. Места стыков обильно покрываются герметизирующими составами. Сопрягаемые элементы надёжно фиксируются друг с другом.
9. Длинные плети необходимо прикрепить к основанию. Для снижения нагрузки трубу целесообразно уложить на постель из песка. Дополнительная функция промежуточного основания — создание требуемого уклона.
10. Укладку бетона лучше начинать от канализационной трубы. Предварительно можно зафиксировать её несколькими бетонными (гипсовыми) опорами. Если местоположение системы стока находится под будущим расположением мебели, ванны или предполагается перемещение людей, то залить бетонную стяжку необходимо в два слоя. Первый — черновой. Второй укладывается выше с применением строительной армирующей сетки.

Далее, производится разравнивание свежезалитого не застывшего бетона. Если это душевое помещение, то выполняется уклон в сторону сливного трапа. Формирование окончательного вида поверхности производится декоративным покрытием, например, кафельной плиткой или мозаикой.

Сколько см уклон канализации?

Уклон канализации определяется в зависимости от диаметра трубы и количества стоков, которые будут поступать в канализацию. Обычно уклон канализационных труб составляет от 1% до 3%, что соответствует 1-3 см на 1 метр длины трубы. Это необходимо для того, чтобы стоки свободно двигались по трубе и не задерживались в ней, что может привести к засорам и другим проблемам.

Однако, уклон может отличаться в зависимости от типа стоков, которые будут поступать в канализацию. Например, для канализации дождевых вод уклон должен быть больше, чем для канализации сточных вод. Кроме того, уклон может изменяться в зависимости от конкретных условий и требований, установленных при проектировании и строительстве системы канализации.

В любом случае, при проектировании и монтаже канализационных систем необходимо соблюдать нормы и требования, установленные государственными и муниципальными органами, а также принимать во внимание конкретные условия эксплуатации системы.

Видео. СЕРЬЕЗНАЯ ОШИБКА ДИЛЕТАНТОВ. Подключение унитаза и инсталляции к канализации
