Прокладка канализационных труб в квартире — руководство по разводке, монтажу и ремонту с иллюстрациями и видеоматериалами, обзор видов и нормативов.

Строения и трубопроводные сети, предназначенные для сбора и последующего удаления разнообразных хозяйственно-бытовых стоков и продуктов деятельности человека, объединяются под общим термином «канализационные системы».

Правильно смонтированная своими руками канализация в квартире способна прослужить несколько десятилетий, поэтому очень важно соблюдать нормы монтажных работ и использовать только качественные расходные материалы.

канализация в квартире

Самостоятельный монтаж канализации в квартире: за и против

Обустройство канализационной системы своими руками — мероприятие ответственное и довольно сложное, а любые ошибки монтажа могут спровоцировать причинение вреда не только собственной квартире, но и жилой площади соседей.

Устранение подобных проблем часто предполагает значительные финансовые затраты.

Нормы и правила

СНиП — утверждённый Госстроем нормативный документ, регламентирующий требования и нормы осуществления всех строительных работ.

В соответствии с правилами, отвод сточных вод обеспечивается закрытыми самотёчными трубопроводами.

Актуализированная редакция действующего СНиП 2.04.01-85 представлена в своде правил, касающихся правильного обустройства внутренних водопроводных и канализационных систем зданий. Данный документ включает в себя несколько частей:

  1. Область применения.
  2. Нормативные ссылки.
  3. Термины и определения.
  4. Общие положения.

Кроме прочего, в официальном своде правил можно ознакомиться с общими требованиями, предъявляемыми к системам канализации и грамотным расчётом канализационных систем по этой ссылке: https://yadi.sk/i/MxHBqrZZ_lpRIw

Виды материалов для обустройства квартирной канализации

Самостоятельное обустройство канализационной системы и прокладка труб в квартире могут быть выполнены с использованием самых разных материалов, которые должны быть долговечными, безопасными в эксплуатации, эстетичными, надёжными и простыми в монтаже своими руками.

Чугун

Чугунные трубопроводы долгое время не имели достойной альтернативы. Срок эксплуатации такого материала — 25-40 лет. Отличием является недостаточная устойчивость к коррозийным изменениям, появление в процессе использования хрупкости.

Установка чугунных соединений очень трудоёмкая, а достаточная герметичность обеспечивается при помощи уплотнения каболкой с заделкой цементно-песчаным раствором. Стоимость таких изделий в несколько раз выше современных пластиковых элементов, а большой вес и сложность самостоятельного монтажа сделали чугун неконкурентоспособным.

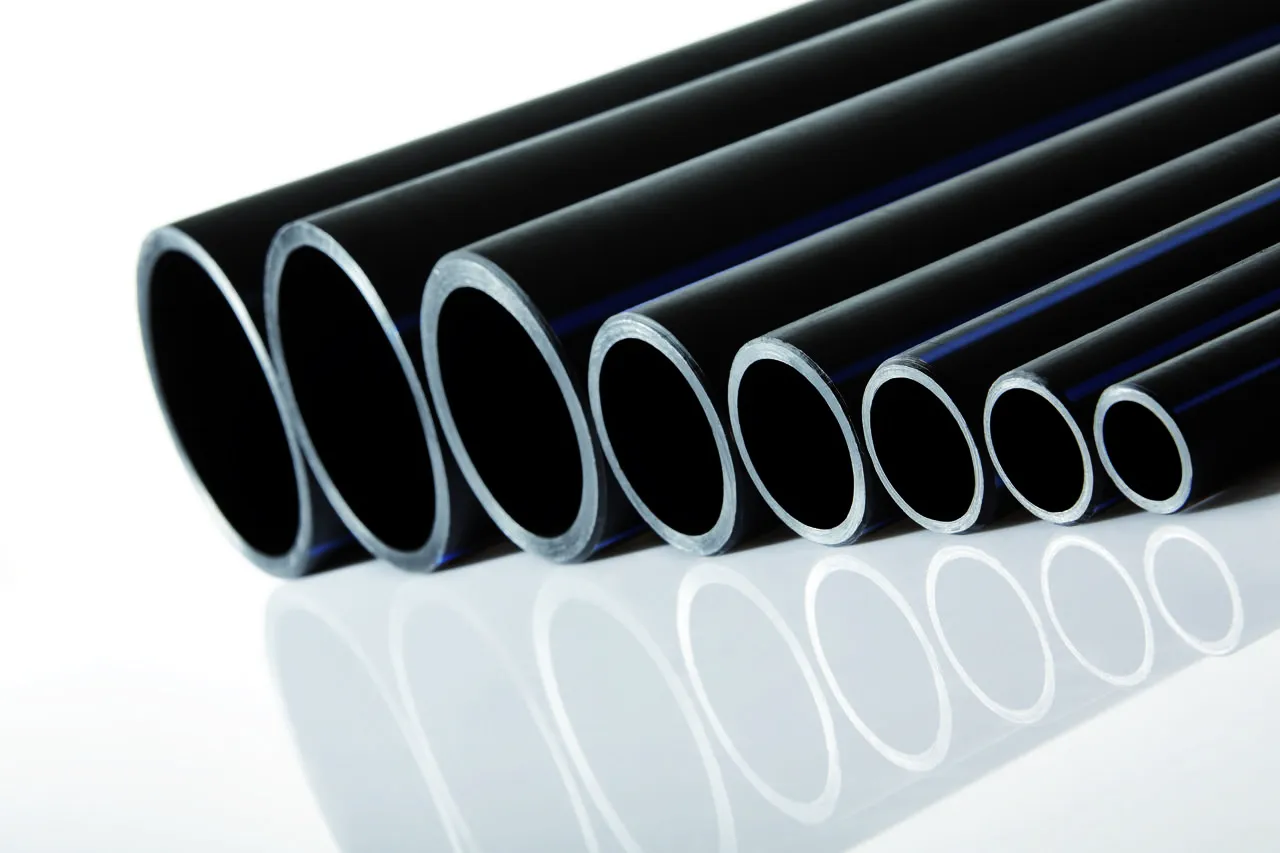

Монолитный ПЭТ

Практичные изделия на основе монолитного полиэтилена изготавливаются с учётом конкретной квартирной планировки, благодаря чему заметно облегчается процесс монтажа канализационной системы своими руками.

Помимо пластичности, такой материал отличается риском провисания под собственным весом, в результате чего формируются участки с контруклонами с дальнейшим образованием засоров. При этом полиэтилен отличается долговечностью и механической прочностью. Средняя стоимость этих изделий вполне доступна для рядового потребителя.

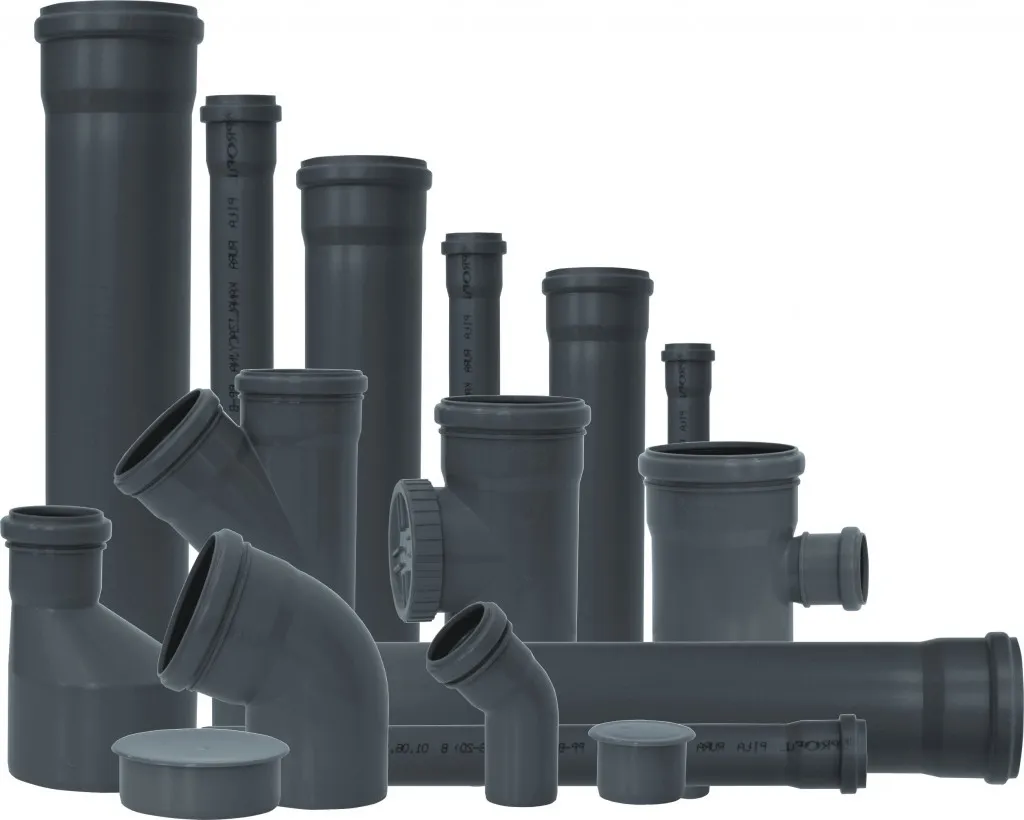

Пластик

Пластиковые канализационные элементы отличаются размерами и техническими параметрами, характеризуются невысокой ценой и практичностью, поэтому в последние годы они заметно потеснили металлические конструкции.

Трубопроводная система, фасоны и раструбные соединения, снабжённые резиновыми прочными уплотнителями, просты в монтаже и не нуждаются в применении какого-либо профессионального инструмента для установки. Срок службы ПВХ и полипропиленовых труб — не менее 50 лет, но звукоизоляция таких конструкций недостаточная.

Главные элементы канализации: описание и функции

Любая канализационная система представлена несколькими основными элементами, к числу которых относятся все санитарные приборы с гидравлическими затворами, принимающие трубопроводные сети, а в некоторых случаях — насос и очистное оборудование.

Гидрозатвор: что это и зачем нужен?

Специальный элемент, предназначенный для предупреждения поступления из наружной сети канализационных запахов.

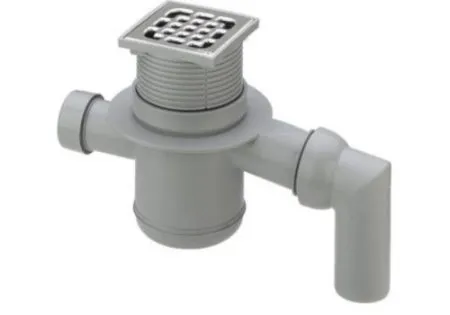

Гидрозатвор может быть трубчатым, бутылочным или в виде трапа.

Сухие канализационные затворы обладают более совершенными характеристиками по сравнению с традиционными моделями гидрозатвора.

Принцип действия таких сухих моделей напоминает работу обычного ниппеля. Оптимальным вариантом является использование затвора на основе полипропилена.

Стояк

Канализационный стояк представляет собой целую систему труб, располагающихся внутри здания. Посредством стояка осуществляется отведение сточных вод в канализационную систему от всех эксплуатируемых сантехнических приборов.

Самостоятельная установка канализационного стояка осуществляется в соответствии с проектной документацией, по выполненной предварительно разметке и с учётом стандартного уклона всех отводных сетей.

Гребенка

Элемент внутриквартирной разводки имеет форму, характерную для нескольких квартир, которые имеют смежное размещение кухни и сантехнического узла. Внешним видом такая часть системы канализации напоминает гребень.

Классический материал для гребёнки — чугун, который относительно недавно был заменён другими, более простыми в монтаже, практичными, долговечными и удобными в эксплуатации изделиями.

Ревизии

Канализационная ревизия позволяет определить причину, почему засорилась система отвода стоков, а также самостоятельно почистить трубы.

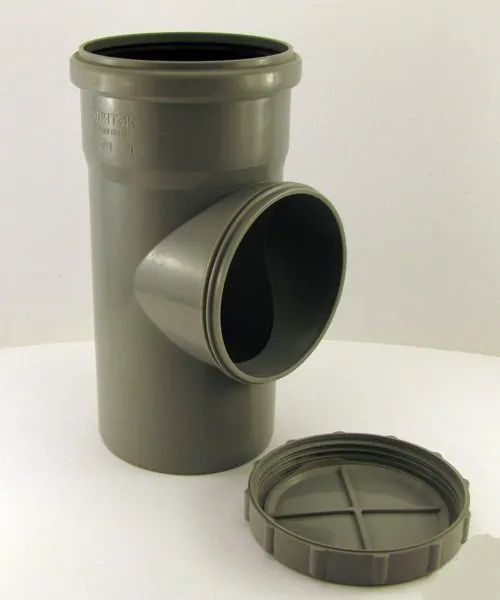

Подобный элемент представлен сегодня частью пластиковой трубы, имеющей специальную съёмную крышку.

Канализационная ревизия изготавливается на основе поливинилхлорида или полипропилена, а для соединения с общей системой применяется надёжный раструбный способ. Герметизация таких участков осуществляется при помощи специального клея или резинового уплотнителя.

Как сделать канализацию своими руками: инструкция

Сегодня в квартирных условиях отмечается наличие значительного количества сантехнических устройств, поэтому актуальным является обустройство разветвлённой системы канализации. При этом каждая отдельная такая ветка прокладывается с соблюдением оптимального наклона.

Для новостроек чаще всего выбирается вариант подключения внутренней канализации к стояку с использованием врезки крестовины с тремя отводами.

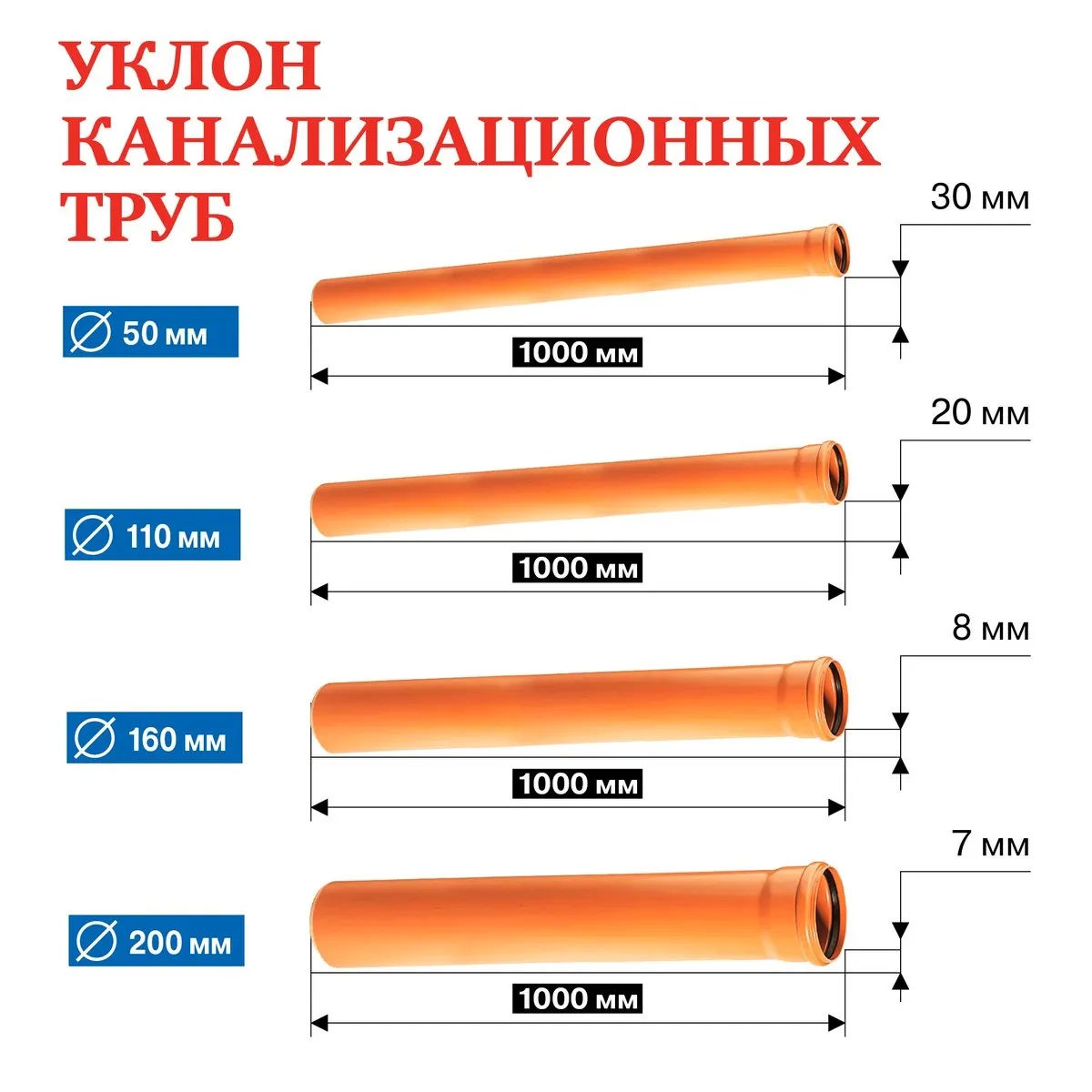

Расчёт угла уклона

Скорость перемещения хозяйственно-фекальных вод снижается по ходу движения, что вызывает сначала образование незначительных заторов, а затем — массивных и трудно пробиваемых засоров.

Именно по этой причине нужно грамотно рассчитывать угол уклона канализационной системы.

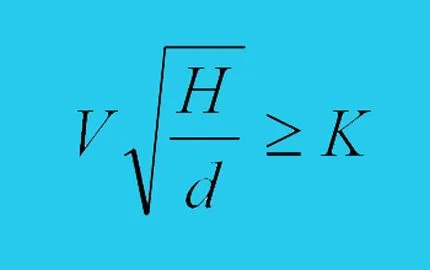

  • V — скорость перемещения жидких стоков (0.7 м/с или более);
  • H/d — показатели наполняемости труб канализации (1/3 объёма или более);
  • K — коэффициент сопротивления (0.5 — для пластика и стекла, 0.6 — для других материалов).

В соответствии с этой формулой рассчитывается необходимый уклон трубной канализационной системы. Например, для трубы с сечением 40 мм, стандартный угол уклона на каждый метр длины составит 0.03 м.

При этом максимально допустимым значением нормы уклона является 15 мм на каждый метр длины.

Что нужно предусмотреть?

При самостоятельном расчёте нужно учитывать необходимость наличия в трубной системе, так называемого воздушного коридора, обеспечивающего беспрепятственное перемещение сточной жидкости.

Кроме этого, важно правильно выбрать сечение канализационных труб, которое можно определить в соответствии с приведённой ниже таблицей.

Прибор сантехнического назначения Диаметр трубы в мм.
Унитаз 100
Стояк 100
Ванная/душ 40-50
Писсуар 40-50
Умывальник/раковина 40
Комбинированное сливное устройство 50

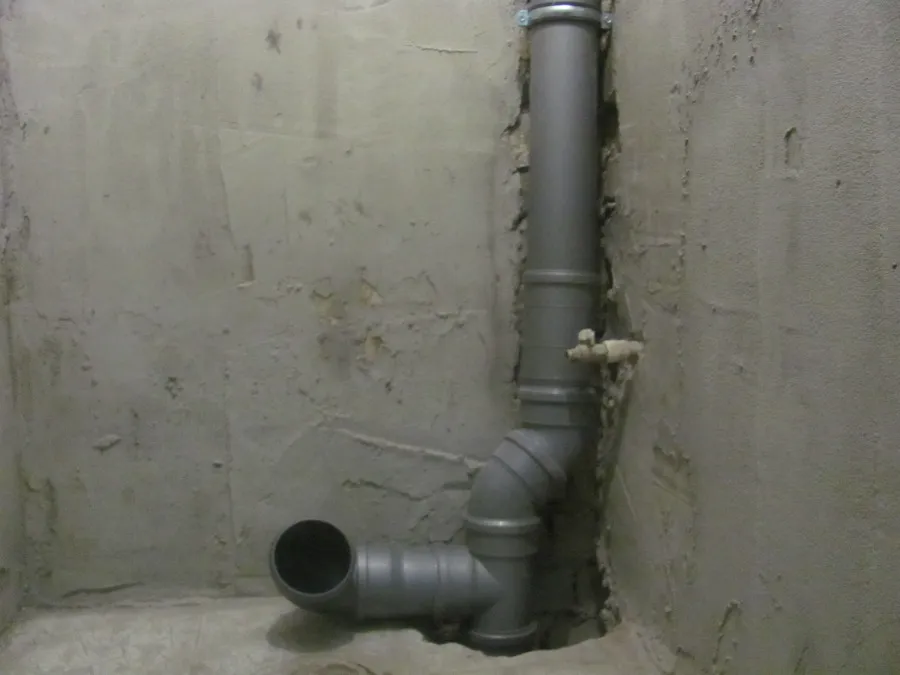

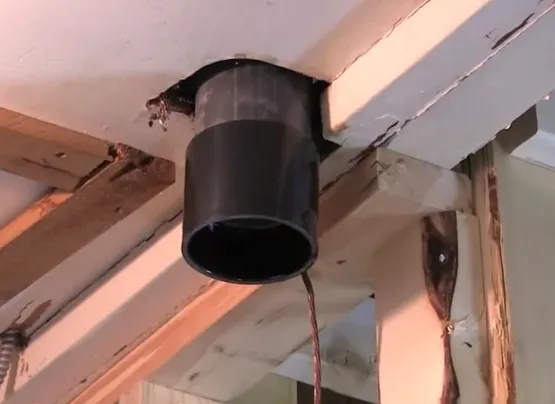

Установка сточного стояка

В условиях городской квартиры сточный стояк устанавливается в процессе строительства дома. С этой целью, как правило, используется угол или задняя стенка санузла, а перенос конструкции исключён.

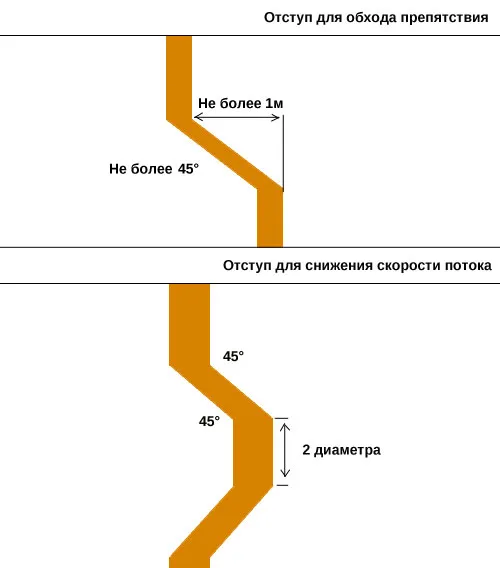

Для горизонтального выноса отступа соблюдается расстояние в один метр. При этом отступ создаётся отводом с углом в пределах 45°, а диаметр отводного отступа не должен быть менее диаметра вертикальной трубопровода.

Выбор материала и размеров труб

Специалисты рекомендуют отдавать предпочтение пластиковым трубам, которые отличаются гладкой внутренней поверхностью и высокой пропускной способностью сточных вод.

Такие высокопрочные элементы канализационной системы не поддаются коррозийным изменениям, отличаются небольшим весом и лёгкостью монтажа, а также могут эксплуатироваться в течение полувека.

Помимо материала, используемого в изготовлении, все применяемые при обустройстве канализационной системы сточные трубы отличаются своими размерами.

Размеры труб из чугуна и фасонных изделий стандартны: 50, 100 и 150 мм. Диаметр измеряется изнутри, и учитывает толщину стенок. Размеры труб из пластика измеряются снаружи и варьируют в пределах 16-1200 мм.

Следует помнить, что самостоятельный монтаж канализационного трубопровода в условиях городской квартиры или частного домовладения предполагает обязательное использование соответствующих фитингов, которые могут быть по своему типу и способу крепления резьбовыми, фланцевыми, компрессионными, а также самофиксирующимися.

Схема и расчёты

Для расчёта расхода сточных вод, отходящих от разнообразных сантехнических приборов, используются табличные данные.

Сантехнический прибор Расчёт сточных вод
Мойка, оснащённая смесителем 1.0 л/сек.
Мойка, оснащённая аэратором 0.6 л/сек.
Мойка с горячим и холодным водоснабжением 1.0 л/сек.
Индивидуальный душ 0.2 л/сек.
Сидячая ванна 1.1 л/сек.
Биде 0.15 л/сек.
Унитаз с бачком/краном 1.6/1.4 л/сек.
Ванная ножная, снабжённая смесителем 0.5 л/сек.

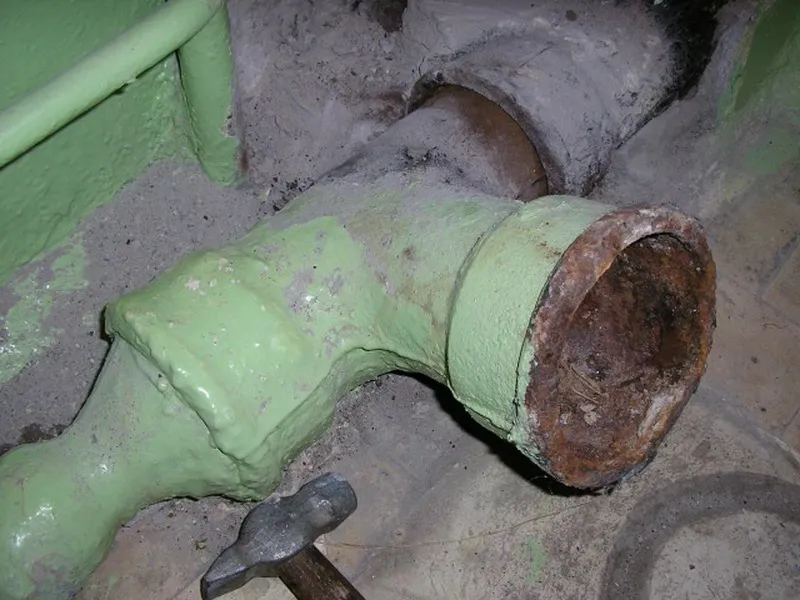

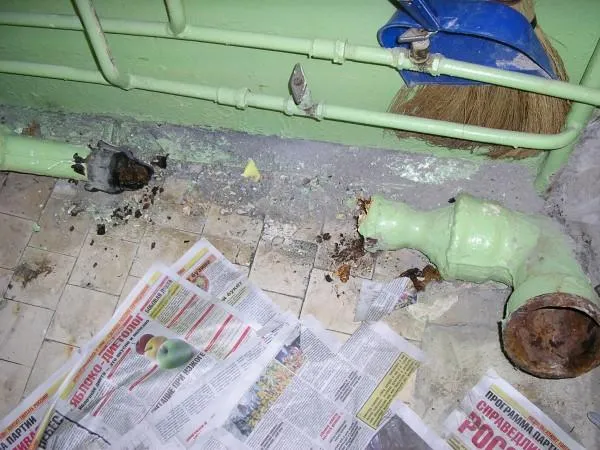

Правила демонтажа старой канализации

Демонтировать старую канализационную систему нужно после фиксации стояка двумя простыми полускобами со шпильками в верхней части.

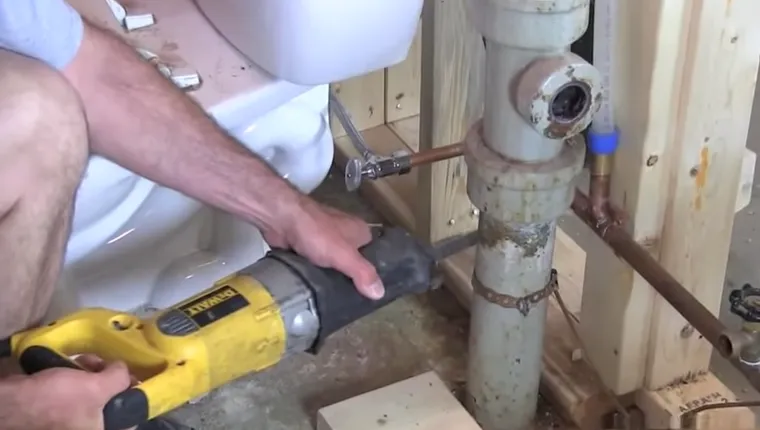

На первом этапе осуществляется отсоединение всех сантехнических приборов, после чего отрезается труба, идущая к тройнику, с сохранением небольшого участка трубопровода.

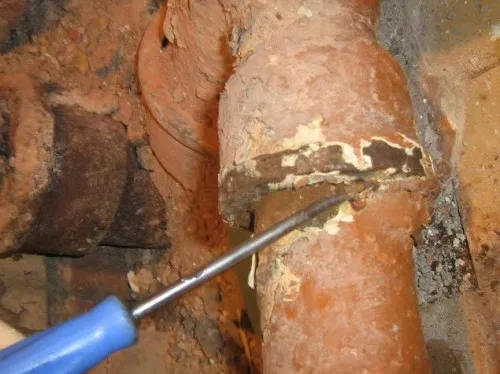

В центральной части стояка выполняется пара косых надрезов с максимальным расстоянием между ними 12 см. При помощи стамески и молотка аккуратно удаляется труба между двумя надрезами.

Верхний стык очищается от старых элементов, после чего труба вместе с крестовиной легко удаляется из раструба, идущего к соседям этажом ниже.

Какое оборудование нужно

Чтобы выполнить замену канализационной системы правильно, необходимо подготовить стандартный набор рабочего инструмента и необходимые материалы:

  • водоотводы;
  • тройники и соединительные фитинги;
  • фиксирующие хомуты;
  • резиновые уплотнители;
  • герметизирующие манжеты;
  • силиконовый герметик;
  • ревизионные элементы;
  • перфоратор или дрель;
  • ножовку;
  • разводные ключи;
  • молоток и зубило;
  • набор отвёрток.

Также необходимо подготовить рулетку, строительный уровень и маркёр, посредством которого будет выполняться разметка.

Монтаж, шумоизоляция и герметизация

Установка канализационной системы, а также дальнейшая звукоизоляция и герметизация всех элементов выполняются поэтапно.

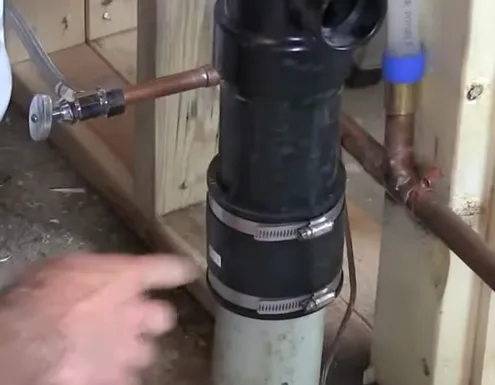

Внутрь раструба трубы, очищенного от слоя старого герметика, вставляется резиновый уплотнитель, который предварительно смазывается водостойким герметиком.

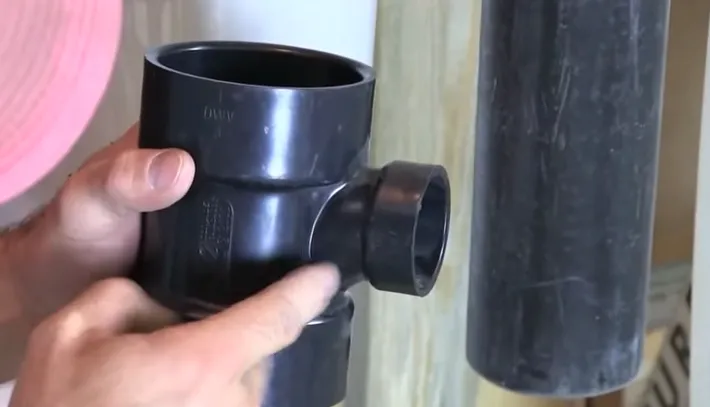

К трубе с уплотнителем осторожно подсоединяется тройник, после чего проверяется прочность полученного соединения. Затем аккуратно размечается место установки стояка, а также участки расположения крепёжных элементов в виде хомутов.

Собранный стояк для стоков фиксируется в соответствии с нанесённой на стену разметкой хомутами. На заключительном этапе монтажа конструкции обеспечивается её звуко- и теплоизоляция.

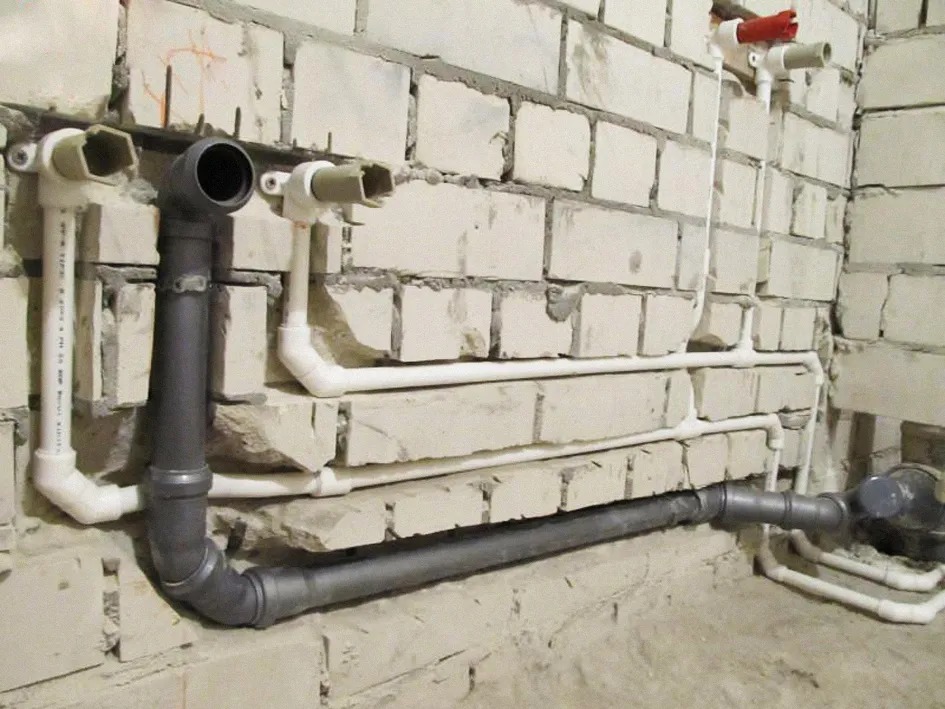

Подключение сантехнических приборов: как правильно?

Установка канализационной разводки не имеет существенных отличий от самостоятельного монтажа стояка для сточных вод.

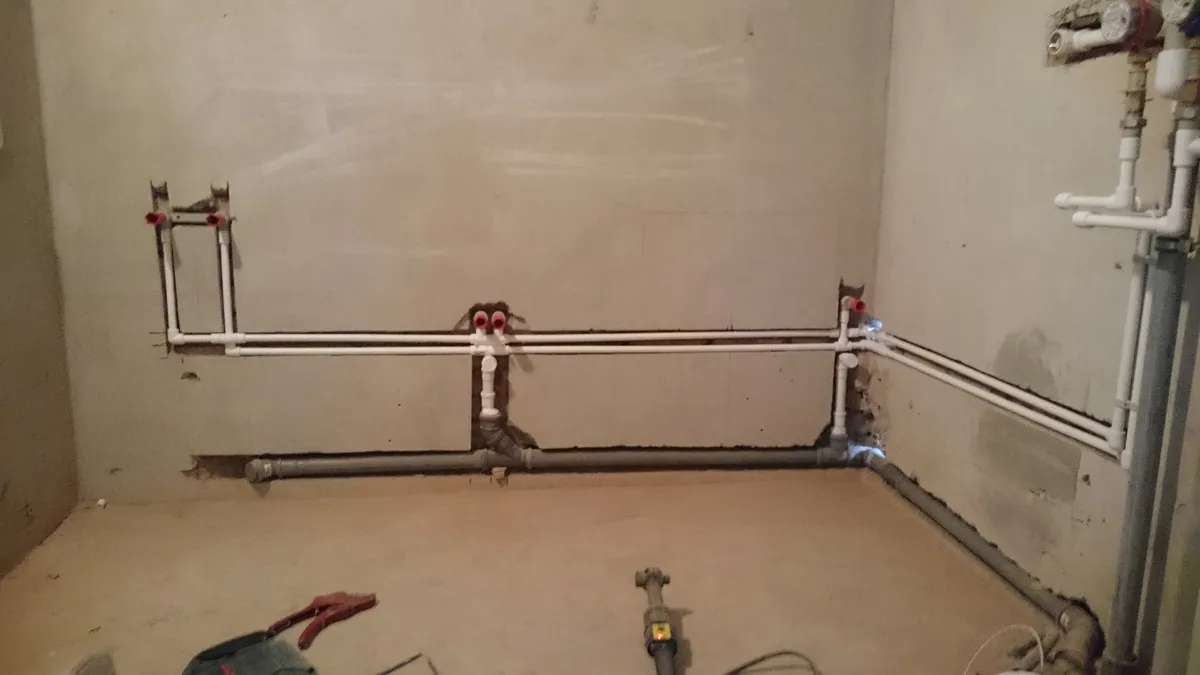

В соответствии с разметкой выполняется штробление стены с последующей укладкой разводки, зафиксированной хомутами. Черновая сборка трубопровода прикладывается к стене, после чего собирается трубная система к сантехническим приборам. Прочность и правильность соединений определяется пробным пуском воды.

Главные проблемы монтажа: как избежать ошибок

Существует несколько наиболее частых проблем, с которыми сталкиваются непрофессионалы, выполняющие самостоятельный монтаж канализационной системы в квартире. Более распространённой причиной аварийных ситуаций является значительное количество крутых поворотов и прямых углов, а также укладка труб недостаточного диаметра или несоблюдение угла уклона системы.

Принудительная система хорошо зарекомендовала себя в квартирных условиях и используется при невозможности провести трубы под необходимым углом. Насос для канализации в квартире обеспечивает принудительный перенос сточных вод по системе и позволяет решить вопрос засора канализационных труб.

Напорная насосная установка вполне доступна по цене, а также делает эксплуатацию канализационной системы в квартире максимально комфортной.

Также достаточно часто встречающейся ошибкой при монтаже внутриквартирной канализации является неправильное разделение стоков.

Горячее водоснабжение, поступающее из кухни или ванны в общую систему стоков, легко смешивается с органическими холодными отходами, что провоцирует отложение на внутренней поверхности трубопровода жировых наслоений.

Со временем такая проблема вызывает затруднение водоотвода и провоцирует возникновение засоров.

Где нельзя прокладывать канализацию в квартире

Категорически запрещена прокладка канализационных сетей в полу и потолочном пространстве, под потолком, внутри стен жилых помещений, обеденных залов и кухонь, через приточные вентиляционные камеры и трансформаторные.

Открытое расположение канализационных стояков допускается в углах санузлов, а для заделки раструба на месте, сточный стояк нужно устанавливать с отступом 2 см от поверхности стен.

Ремонт канализации: как исправить своими руками

Прежде всего, нужно выяснить, почему пахнет в помещении канализацией или происходит протечка сточных вод. Причин таких проблем может быть несколько, включая неправильный монтаж, нарушение герметичности или сильный засор трубной системы.

Засор

Прочистка засоров или чистка внутренней части трубопроводов или сифона от накопившихся отложений может быть легко выполнена самостоятельно, но при этом нужно правильно определить место скопления мусора.

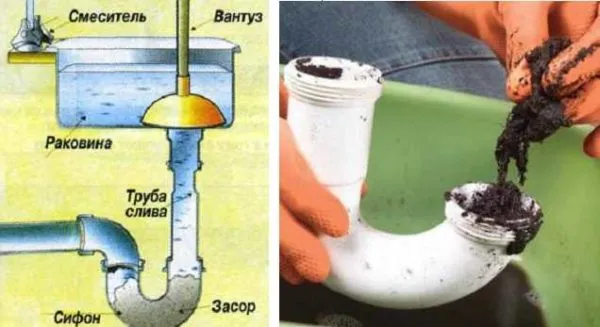

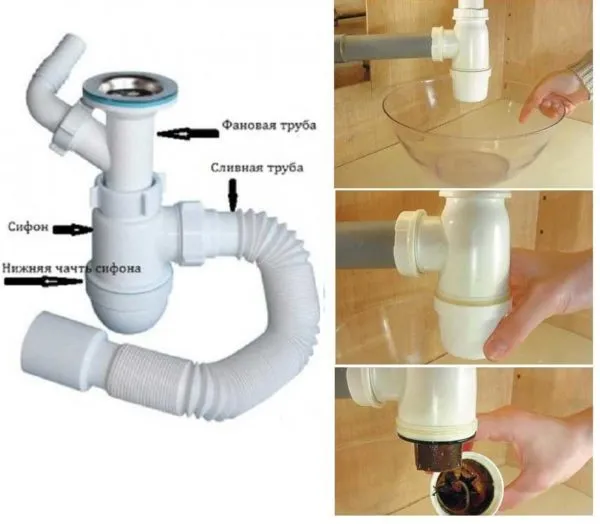

При засорении сифона раковины следует осторожно отвинтить его нижнюю часть, промыть её и механическим способом удалить весь скопившийся мусор.

Избавляться от засора сифона под ванной можно несколькими способами, но без разбора выводной трубы легче всего это сделать при помощи вантуза или небольшого тонкого тросика с ёршиком на конце.

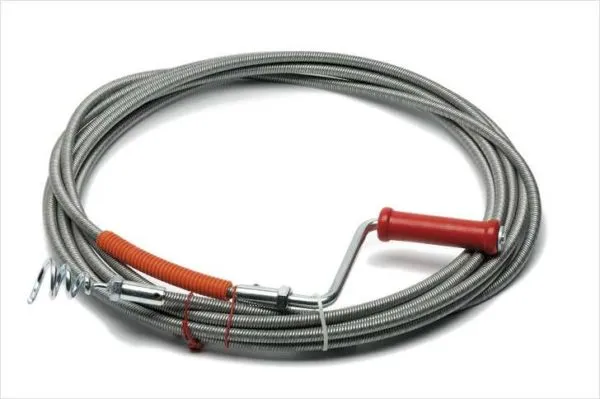

Чистка труб от отложений на стенках или засора осуществляется при помощи сантехнического троса. Также можно воспользоваться народными средствами или специальными химическими препаратами.

Запах канализации в квартире

Проблемы с показателями уровня воды внутри гидрозатвора, засоры и некорректная работа вентиляционной системы часто вызывают появление очень специфического запаха в квартире.

В этом случае воздух в ванной комнате воняет канализационными газами, а устранить подобную проблему можно несколькими способами:

  • увеличение тяги в вентиляционной системе;
  • повышение уровня воздушной циркуляции;
  • устранение нарушений в монтаже сантехнических приборов;
  • удаление засоров;
  • исправление ошибок установки гидрозатвора;
  • замена пришедшей в негодность гофрированной трубы.

После избавления от неприятного запаха в квартире нужно в обязательном порядке выполнить стандартные гидроизоляционные мероприятия в сантехнических помещениях.

Нарушение герметичности

Недостаточная герметичность соединений при сборке канализационной системы может вызвать затопление собственной квартиры и жилого помещения соседей, а также провоцирует появление стойкого и очень неприятного запаха.

Стыки сточных стояков часто повреждаются при нарушении крепежа, а на прямых участках недостаточная герметизация может стать причиной протечки в результате перемещения жидкости под большим напором.

После проведения ревизии следует зачистить места соединений и обработать их влагостойкими герметиками. При необходимости осуществляется локальная замена пришедших в негодность участков трубопровода канализации.

Самостоятельно монтировать канализационную систему в условиях городской квартиры приходится в максимально короткие сроки. Такие ограничения во времени обусловлены наличием общей сети водоотведения в многоквартирном домовладении, а длительные монтажные работы способны причинять неудобства всем соседям.

При этом не следует пренебрегать правилами и основными нормами проведения монтажных работ, которые продиктованы безопасностью дальнейшей эксплуатации всей системы водоотведения.
