Изготовление схемы теплого пола своими руками согласно рекомендациям MyProfnastil

Приветствую вас, уважаемые читатели моего блога! Сегодня мы обсудим важный аспект — создание правильной схемы теплого пола своими руками. На первый взгляд, это может показаться несложным делом, но сталкиваясь с этой задачей, возникает необходимость размышлений о том, как выполнить все правильно, какую подготовку провести и какие материалы выбрать. В этой связи, я пришла к выводу, что данная статья может оказаться полезной для кого-то, и поэтому посвящаю свои усилия этой теме – созданию схемы теплого пола.


Монтаж электрического теплого пола

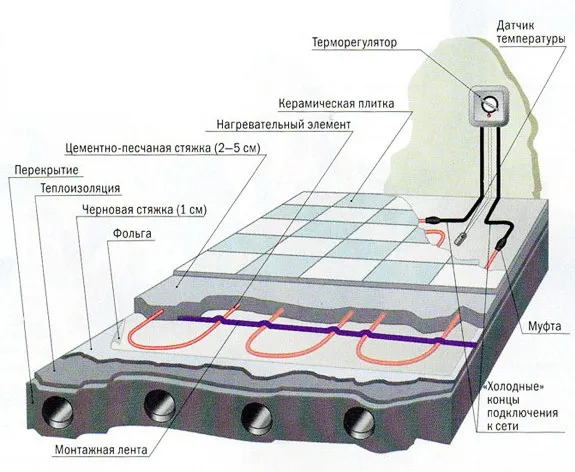

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

Теплоизоляция укладывается:

ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.

Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т. п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

Предварительная цементно-песчаная стяжка и закрепление монтажной ленты

Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.

Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2.5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.

После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой).

Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.

Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.

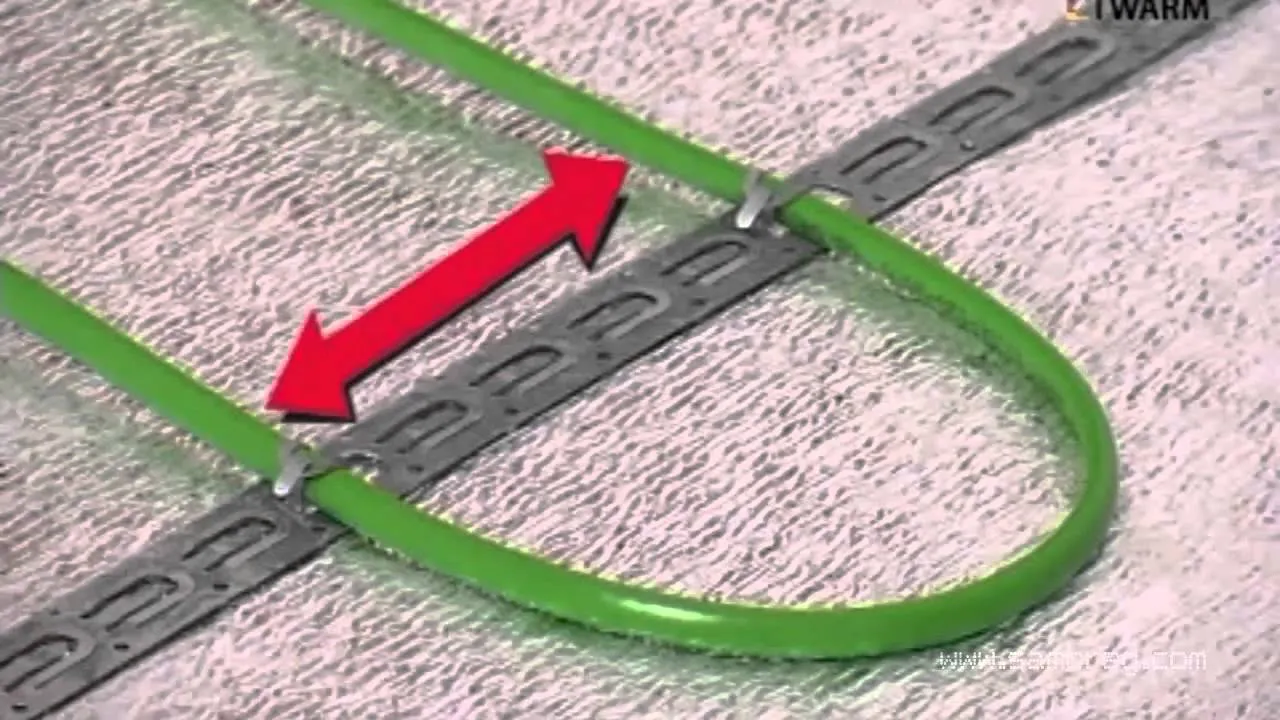

Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление.

Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева.

В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их. Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В.

Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого полас размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый поллучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля.

Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.Укладка теплого пола

Электрическая обогреваемая поверхность – это мера создания в любом жилье максимально комфортных условий в зимнее время. Укладка теплого пола в ванной комнате, на кухне или коридоре легко осуществляется своими руками.

Виды

Перед началом проведения монтажа нужно подготовить поверхность пола и закупить материалы для установки обогревающей системы. Существует несколько вариантов, как уложить теплый пол:

Каждая система имеет свои достоинства и недостатки.

Использование экранированного греющего кабеля практично при желании сэкономить средства. Установка системы такого типа осуществляется двухжильными и одножильными проводами. Первые более доступны, но являются менее безопасными, поэтому большинство домовладельцев применяют шнуры с двумя жилами.

Электрические маты – это системы «в коробке», т. е. уже готовые.

Их можно использовать в деревянном частном доме и в любых других помещениях с повышенной пожароопасностью. Их устройство представляет собой плотную основу из пенополистерола (реже из пенопласта), на которую закреплены кабеля. Такая система отопления помещения легко монтируется своими руками и проста в обслуживании, но является довольно дорогой.

Укладка водяного теплого пола производится под стяжку или под плитку в ванной.

Конечно, его можно использовать и в других помещениях, но тогда получится большой перерасход коммуникационных материалов и электричества, которое необходимо для нагрева воды.

Трубы горячего водоснабжения укладываются спиралью, их температура контролируется при помощи специального датчика, вода нагревается бойлером или котлом отопления. Среди достоинств высокая эффективность и устойчивость системы к внешним воздействиям и возможность устанавливать её под клей. Из недостатков можно выделить сложность проведения работ своими руками и дороговизну оборудования.

Когда Вы определились с нужным видом теплого пола, нужно подготовить поверхность, на которую будет производиться монтаж системы или укладка матов:

Она должна быть максимально ровная, нельзя устанавливать шнуры на щебень или камни – острые части могут повредить изоляцию.

Поэтому он предварительно заливается раствором;После на основание настилается теплоизоляционная пленка. Под паркетную доску, линолеум, ламинат используется пенофол. Это покрытие из нескольких слоев фольги, общей толщиной в 14 мкм.

Оно обеспечит эффективность работы нагревательных проводов и защитит их от сырости (если шнур устилается в частном доме на первом этаже);

Нужно отметить, что перед укладкой водяного теплого пола под кафель и плитку устанавливается пеноплекс. Если в помещении не предусматривается высокой влажности или сырости, то можно применять даже ГВЛ для пола;

В некоторых случаях используется сухая укладка теплого пола, т. е. без стяжки.

Такой вариант теплоизоляции подойдет для частного дома со слабыми перекрытиями или для помещения, где нет возможности сделать стяжку на втором этаже. Здесь поверхность устраивается с полистирольной несущей системой, на наружную сторону которой крепится натуральная деревянная доска или ламинат.

Установка греющих кабелей

Укладка электрического теплого пола с экранированными проводами легко осуществляется своими руками, вся технология основана на правильной системе установки кабелей и монтажа термостата.

Датчик температуры и нагрева поверхности должен располагаться на уровне не более 30 сантиметров от пола. Регулятор устанавливается на стену возле пола и соединяется с экранированным проводом;Существуют разные способы устилки: спиралью, улиткой, комбинированные.

Процесс укладки кабелей улиткой пользуется популярностью в больших помещениях, т. к. он позволяет обеспечить большую теплоотдачу, но он очень затратный.

Спираль позволяет сэкономить количество греющего кабеля, но вместе с этим обладает меньшей теплоотдачей; К датчику присоединяется холодный конец кабеля. Его предварительно нужно поместить в защитную гофру. Она протягивается в штробу к месту установки датчика.

После начинается разветвление провода по полу;Для крепления провода к полу используются специальные скобы, напоминающие кляймеры. Они крепятся на шнур и при помощи гвоздей или саморезов соединяются с полом;После окончания растяжки начинается установка регулятора. Его монтируют в распределительную коробку, к нему подключается провод питания и кабель теплого пола.

Если укладка кабеля производится под деревянный ламинат или паркет, то перед началом работы теплый пол дополнительно изолируется при помощи специального пленочного покрытия. Существуют определенные правила установки такой системы:

Нельзя резать экранированные кабеля. Нужно сразу купить такое количество провода, чтобы не оставалось излишков.

В противном случае он перестанет работать; Подключение терморегулятора производится только в сухих проветриваемых помещениях; Перед началом монтажа производится расчет сопротивления кабелей и вся система подключается к заземлению.

Это важный аспект работы, от него зависит безопасность проживающих в доме; Обязательно подготовьте план расположения проводов после их установки. Тогда в случае ремонта не придется демонтировать все покрытие, а снять только участок над местом разрыва;Не рекомендуется настилать провода друг на друга в виде сетки – они могут перегреться и повредить изоляцию других кабелей.

Сейчас продаются готовые системы из кабелей (Devi – Дэви, Деви, Energy), стоимость такого теплого пола без укладки в СПб – 30 долларов, с монтажом цена может достигнуть 50.

Монтаж обогревающих матов

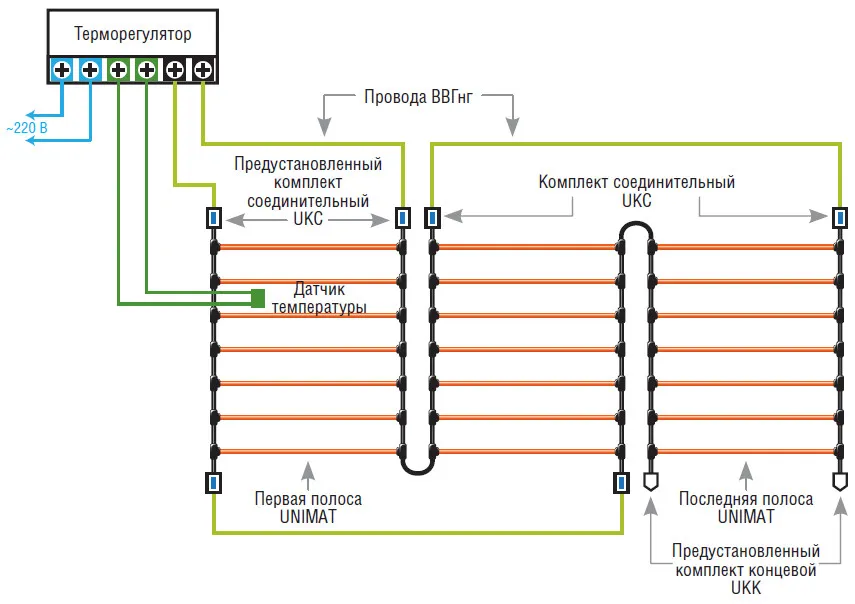

Схема установки готовых систем теплого пола более проста – на заранее подготовленную поверхность настилаются маты с подведенными электрическими проводами. Главным их удобством является то, что они могут устанавливаться на балконе или в ванной за счет устойчивости к воздействию влаги. Этот способ очень удобно использовать под ковролин и кафель, а также в помещениях с высоким процентом влажности: в ванной, на лоджии, в коридоре.

На бетоне обустраивается теплоизоляционная пленка.

Она позволит обеспечить ровность поверхности и защиту матов от сырости и влияний агрессивных внешних факторов. Отражающая поверхность укладывается вплотную к стенам и ограждающей конструкции.

После устанавливается планка для установки матов. При настилке они фиксируются к этому ограничителю скобами;

Когда укладка окончена, нужно настелить еще один защитный слой и начинать бетонирование пола.

Аналогично производится укладка инфракрасного теплого пола (Heat Plus), где нагрев осуществляется без проводов. Это очень безопасный и удобный вариант под доску и паркет. Но главной его особенностью является то, что его можно устанавливать не под стяжку, а непосредственно под ковер без «мокрого» способа монтажа.

Проводка водяного пола может производиться при помощи труб из металлопластика, ПВХ и даже стали, в зависимости от потребной теплоотдачи. Принцип установки очень похож на проводку кабелей, за исключением того, что вместо электрических проводов используются водопроводные трубы.

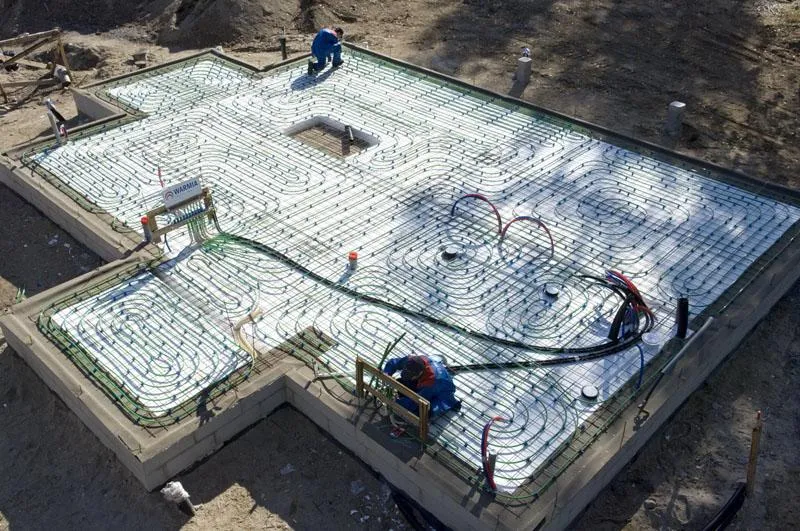

Трубы разветвляются по полу по системе улитка или спираль. Они устанавливаются только после устилки теплоизоляционного слоя.

В среднем используются металлопластиковые трубы 20 мм, которые должны выдерживать температуру от 95 градусов и давление до 10 бар;

Коммуникации устилаются в несколько контуров, один предназначен для подводки теплой воды, а второй для забора второй. Разветвители, которые необходимы для выполнения этих функций, установлены в коллекторе.

Коллектор также включает в себя систему безопасности, контроля температуры, клапаны;

Укладка труб начинается от более холодных стен; Необходимо использовать технику змейка, начиная от стен и закручивая систему в центр;

Шаг укладки трубы для водяного теплого пола – 30 сантиметров, но он может варьироваться в зависимости от диаметра коммуникаций и размеров помещения.

После окончания установки производится контрольная проверка давления и работоспособности системы. Если нет возможности заняться установкой своими руками, то можно воспользоваться услугами специалистов. В среднем расценки начинаются от 3 долларов за квадратный метр.

Технология укладки теплового пола

Хочется, чтобы в доме было уютно и комфортно. Этого можно достичь только когда во всех его жилых помещениях будет достаточно тепло. Для повышения комфортабельности, кроме традиционной системы отопления используют и другие схемы.

С появлением новых прогрессивных материалов их популярность быстро растет. И если вы решили в своем доме обустроить один из них, то предварительно необходимо внимательно ознакомиться с тем, как осуществляется технология самостоятельно укладки водяного теплого пола.

Как производить обустройство

Его монтаж имеет несколько определяющих нюансов, не зная их, выполнить работы правильно не удастся.

Следует помнить о том, что в многоквартирном доме устанавливать такую систему не рекомендуется. Ее подключение к централизованной теплосети требует получения специального разрешения. К тому же будет действовать только во время отопительного сезона, а остальное время года останется холодным.

В современных новостройках система теплого водяного полаиногда предусматривается проектом и работает она от автономного котла, что позволяет включать ее по своему усмотрению. Зато в загородных домах он просто необходим.

Наиболее применяемой является первая, поэтому мы ее и рассмотрим. Но какая бы система не была выбрана, устройство полов будет состоять из нескольких основных этапов:

Сначала нужно все продумать

Технология укладки теплого водяного пола требует проведения проектирования – это задача весьма непростая, но необходимая. Во многом от того, как она будет исполнена, зависит качественное выполнение монтажа пола и эффективность его работы в дальнейшем.

Осуществляется проектирование с целью правильного расчета количества необходимых материалов и элементов конструкции системы.

Радует то, что сегодня проектирование монтажа можно провести с помощью специальных компьютерных программ, которые предоставляются производителями. Исходя из полученных данных, приобретается материал и разрабатывается процесс укладки.

В первую очередь составляется схема, выбирается место для коллекторов, а также полы разделяются на отдельные контуры.

На стадии проектирования определяется расположение компенсационных швов. При этом следует учесть, что контур надо уложить таким образом, чтобы трубы и деформационное пространство не пересекались.

Необходимо заранее определиться с выбором финишного напольного покрытия, это поможет не только правильно подобрать материал, но и достичь именно той температуры теплоносителя, которая вам желанна.

Также надо обсудить расположение в помещении мебели и предметов сантехники. Под мебелью трубы лучше не укладывать, так как дерево от высоких температур может рассохнуться. Ну и, конечно, это будут лишние затраты, не приносящие полезных результатов.

Укладываем сами

Выполнение монтажа требует не только определенных знаний и умений, но и внимательности при сборке системы, а также аккуратности в работе на остальных этапах обустройства. Чтобы правильно уложить водяной теплый пол, инструкцией пользоваться обязательно. Иначе одна допущенная ошибка может привести к серьезным сбоям.

На этом этапе проводится обработка поверхности основания. Она выравнивается, при этом допускается превышение уровня в пределах 5 мм, в противном случае необходимо сделать дополнительную стяжку. При невыполнении этих условий может произойти «завоздушивание» труб.

Обязательно следует убрать с основания весь мусор и пыль, для этого можно применить мощный пылесос. Имеющиеся щели и трещины надо заделать цементным раствором.

На подготовленное основание кладем слой теплоизоляции. Он будет предотвращать потери тепла. Толщина теплоизоляционного материала допускается не менее 30 мм, а его плотность — 35кг/м³.

Обычно в этих целях предпочтение отдают полистиролу или пеноплексу. Сегодня производятся уже готовые маты, они значительно облегчают монтаж, так как на них имеются специальные фиксаторы для труб. Толщина теплоизоляции напрямую зависит от тепловой нагрузки, чем она выше, тем мощность слоя больше.

По периметру всего помещения к стене крепится демпферная лента.

Она предназначена для компенсации расширения стяжки. Лента по высоте должна перекрывать оба слоя – теплоизоляцию и стяжку. Потом по всей площади пола расстилается слой мультифольги или пленка.

Далее укладывается арматурная сетка, к ней крепят элементы системы с помощью небольших пластиковых хомутиков. В местах пересечения трубами компенсационных швов на них надевают гофру, она служит одновременно теплоизоляцией и защитой от механических повреждений.

Установка основных узлов

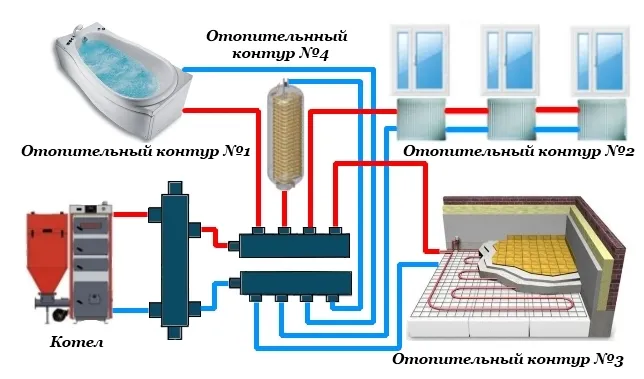

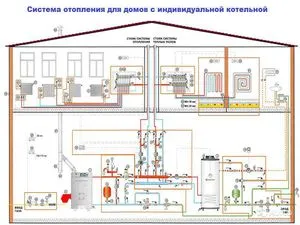

Технология обустройства теплого водяного пола на этом этапе требует прокладки труб, необходимых для подведения теплоносителя к системе и вывода его на отопительный аппарат. При необходимости монтируются коллекторные шкафы, установка которых может осуществляться сразу или немного позже, после монтажа пола. Если в доме два или более этажей, то гребенки ставятся на каждом уровне.

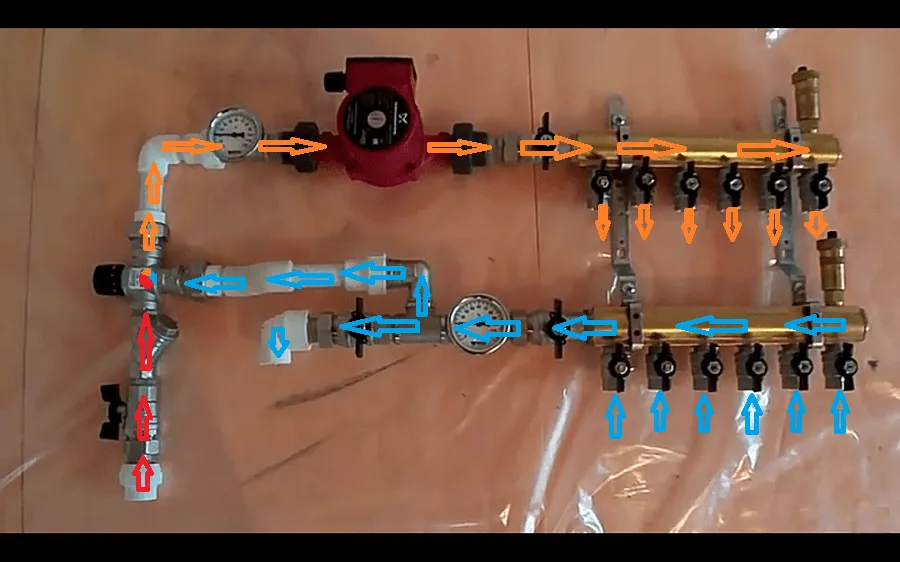

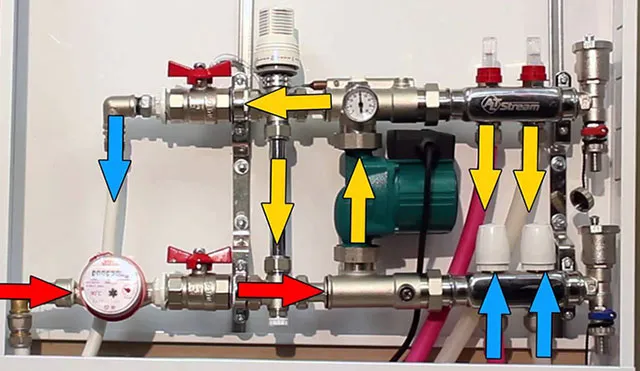

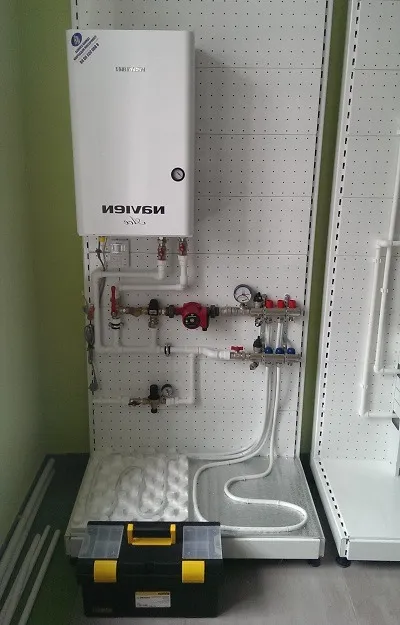

Основным компонентов системы является смеситель, он не только готовит теплоноситель, но и обеспечивает его бесперебойную циркуляцию.

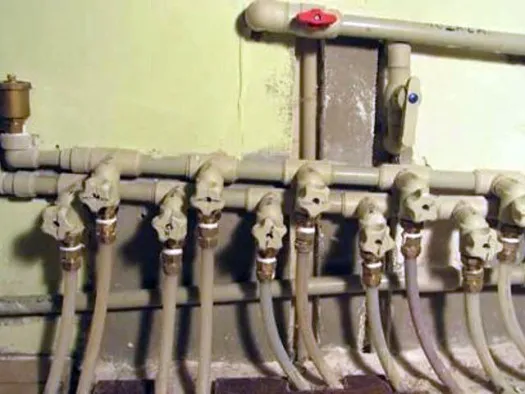

Распределение потоков происходит благодаря коллекторам. Непосредственный нагрев пола осуществляется подачей теплой воды в трубы системы. Вот об этом поговорим немного поподробнее.

Монтаж всей конструкции

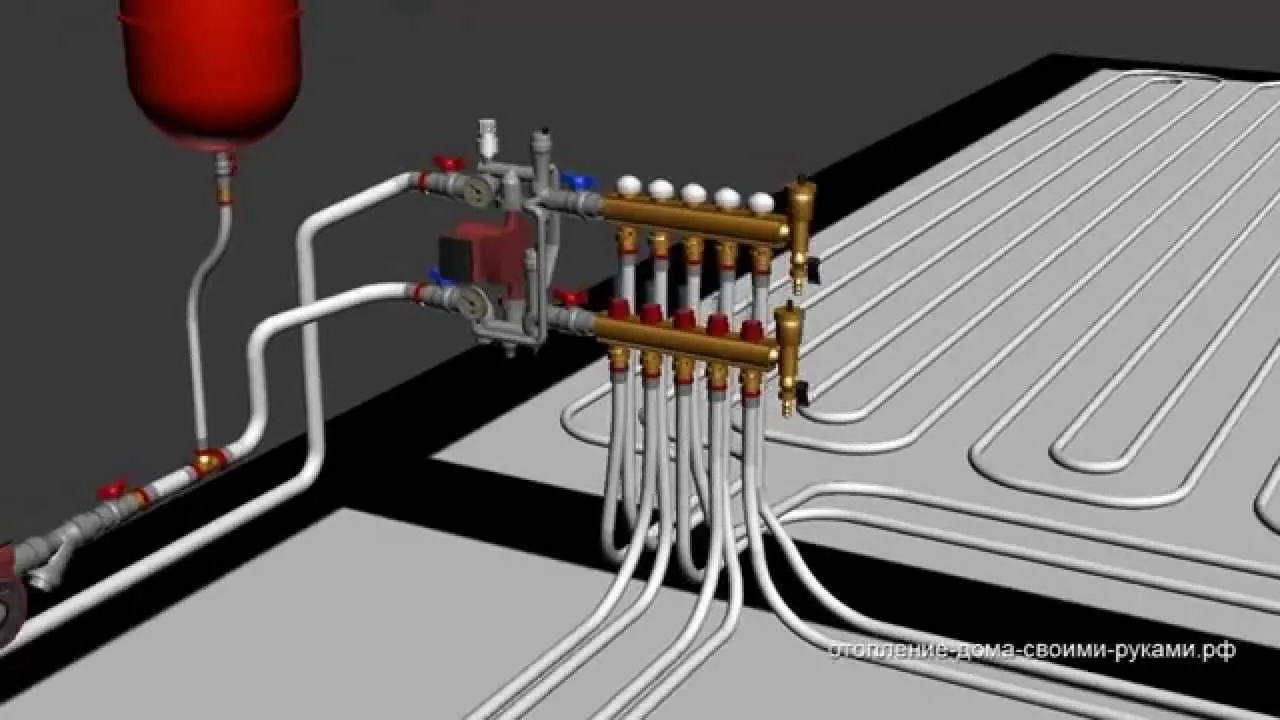

Существует несколько возможных схем установки с образованием греющей петли, вот некоторые из них:

При использовании первого варианта подача теплоносителя направлена от наружной стены, так как рядом с ней тепловые потери больше, чем в центре комнаты.

В этом контуре тепло распределяется неравномерно. Чтобы это исправить используют одну из приведенных выше схем. Вдоль наружных стен шаг укладки элементов контура делают меньше, это поможет компенсировать потери энергии.

Технология укладки водяного теплого пола предполагает, что на 1 метр квадратный поверхности пола должно расходоваться около пяти метров трубы. Чтобы обогрев осуществлялся равномерно, следует придерживаться некоторых правил.

Так, к примеру, уложенный контур должен быть в длину не более 90 метров, шаг укладки при этом равен 20 см. Если монтаж пола осуществляется в помещениях с большой площадью, то ложится несколько отдельных петель.

Опрессовка системы

После окончания основных работ по укладке труб, установке распределительного коллектора и подключению к нему греющего контура, следует обязательно провести гидравлические испытания для проверки системы на герметичность и прочность. В трубы подается вода под давлением немного большим, чем обычное рабочее. Допускается снижение давления не более чем на 0,02 Мпа, при этом температура воды измениться не должна.

Опрессовку системы следует производить как минимум на протяжении суток и под давлением в 3-4 бар. Для этого используют гидравлический пресс или воздушный компрессор. Выявленные недоработки устраняются до покрытия труб стяжкой.

Бетонная заливка – все достоинства

Этот вид стяжки самый широко используемый, но следует иметь в виду, что в этом случае обычный бетон не подойдет. Современная технология водяных теплых полов требует использование раствора с маркой цемента не ниже М-300 и добавление в него пластификатора в количестве 0.6 – 1л/м2.

Толщина бетонной стяжки обычно выполняется выше уложенных труб на несколько сантиметров, но не более 15 см.

Ровность укладки обеспечивается заранее выставленными маяками. Важно производить заливку на теплые трубы, пока они находятся в расширенном состоянии, чтобы потом при нагревании не порвали бетон.

Стяжку оставляют на 28 суток для высыхания. После полного высыхания покрытия можно включать систему, повышая температуру в ней постепенно, а максимальное значение возможно только на третий день обогрева. И в заключение обустройства пола на него укладывается керамическая плитка или другое покрытие.

Какому варианту отдать предпочтение?

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого поламы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные.

Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т. к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Технология укладки

В данной статье мы рассмотрим укладку теплого электрического пола под плитку с использованием греющего кабеля, а также специального мата. Подготовительные работы будут аналогичными, отличие будет только в основном процессе.

Подготавливаем поверхность

Для начала необходимо удалить старое напольное покрытие и очистить поверхность от мусора. Если никаких дефектов нет, можно обойтись без стяжки (черновой). В том случае, если пол имеет неровности, необходимо изначально выровнять их раствором, толщиной от 3 до 7 см.

Создание схемы

Перед расчетными работами необходимо составить схему подключения электрического теплого пола под плитку, на которой отметить шаг укладки проводов либо нагревательного мата.

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).

В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Проверка старой электропроводки

Как Вы понимаете, для комнаты площадью 25-30 м2потребуется достаточно мощный электрический теплый пол под плитку, который окажет заметную нагрузку на электропроводку в доме.

Вы должны осуществить расчет сечения кабеля по токуи определить, подходит ли Ваша проводка для новой системы обогрева. Если окажется, что диаметр жил не соответствует, необходимо обязательно заменить электропроводку в домена новую, более мощную. Также проверьте, чтобы автоматический выключатель и УЗО соответствовали новой нагрузке по току.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность.

Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием. Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем. Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию.

Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку.

Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.

Контрольная проверка обогревателя

Перед тем, как осуществить укладку кабеля (либо мата), необходимо замерить его сопротивление.

Данная величина не должна отличаться от паспортных данных больше чем на 10%. Для этого нужно использовать специальный прибор – мультиметр (показан на фото ниже), которым также определяют где фаза, если отсутствует цветовая маркировка проводов. Если сопротивление соответствует номинальному, то можно осуществлять монтаж электрического теплого пола под плитку.

Крепление кабеля (либо термомата)

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Заливка стяжки

Для того чтобы сделать бетонный раствор Вам необходимо подготовить следующее соотношение материалов:

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке.

Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т. к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется.

После заливки необходимо подождать до полного застывания раствора. Несмотря на то, что стяжка застынет через пару дней, ее полное высыхание произойдет только через 4 недели (а может и больше). До этого времени включать электрический теплый пол запрещается.

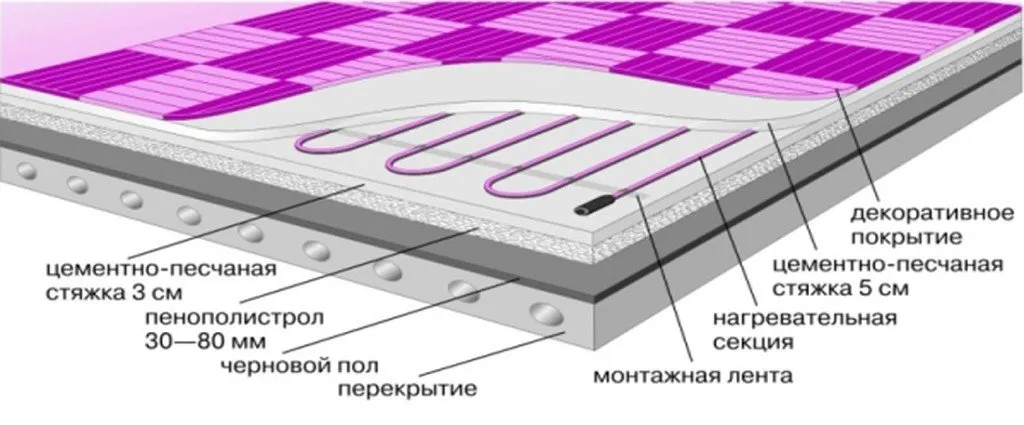

Также обращаем Ваше внимание на то, что стяжка требуется только в том случае, если используется нагревательный кабель. Термомат может сразу же после укладки служить основанием под клей для плитки.

Укладка плитки

После того, как стяжка схватится (2-3 дня), можно не теряя времени переходить к отделке пола плиткой. Делать это рекомендуется только при наличии опыта, ведь нужно следить за тем, чтобы поверхность была строго горизонтальной. Плитка «садится» на специальный клей, после чего установка электрического теплого пола под плитку считается оконченной!

Вот и вся технология укладки своими руками. Рекомендуем Вам просмотреть видео, в котором Вы сможете увидеть некоторые нюансы мероприятия:

Технология укладки электрического теплого пола под плитку довольно трудоемкая, но все же под силу даже неопытному человеку. Водяной теплый пол своими руками

Теплые полы полезны во всех отношениях: создают дополнительных обогрев комнат, увеличивают степень комфорта. Не удивительно, что у некоторых владельцев частных домов возникает легко объяснимое желание самостоятельного монтажа отопительной системы.

Постараемся разобраться, при каких условиях целесообразно устраивать водяной теплый пол своими руками и какими навыками для этого необходимо обладать.

Специфика системы «водяной пол»

Существует несколько вариантов устройства теплого пола. Принцип действия любого из них прост: под финишное напольное покрытие помещают провода, пленку или трубы, которые выступают в качестве отопительных приборов.

Практически для всех помещений подходят пленочные и электрические системы, в основном для частных домов – водяные. Остановимся подробнее на последнем виде.

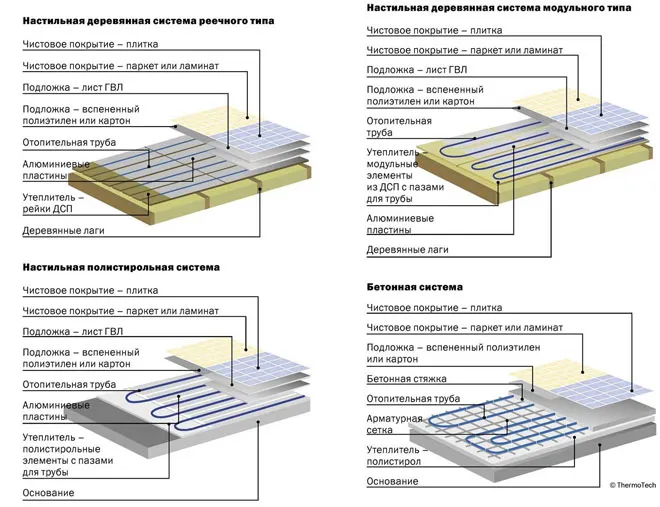

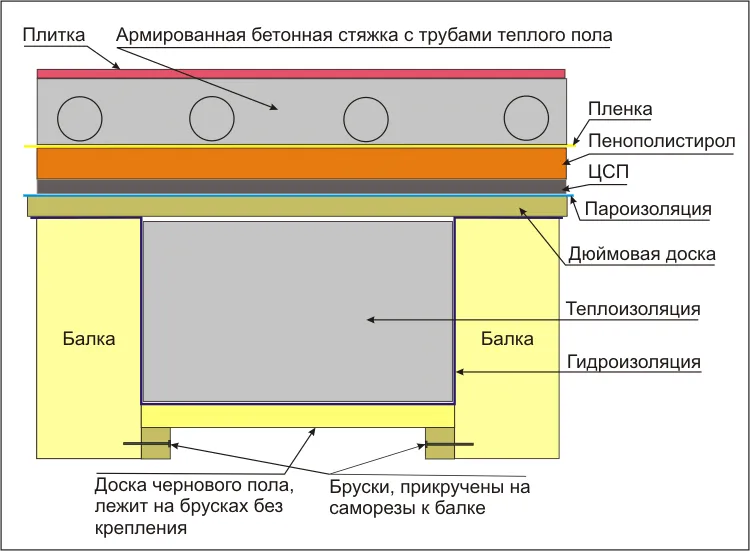

Водяные системы можно разделить на две категории – бетонные и легкие. Бетонные еще называют «мокрыми», так одним из этапов процесса приготовления многослойного «пирога» является заливка трубопровода раствором. Это необходимо, что над трубами, диаметр которых 16-18 мм, находилось не менее 3 см бетона.

К легким системам относятся полистирольная и деревянная.

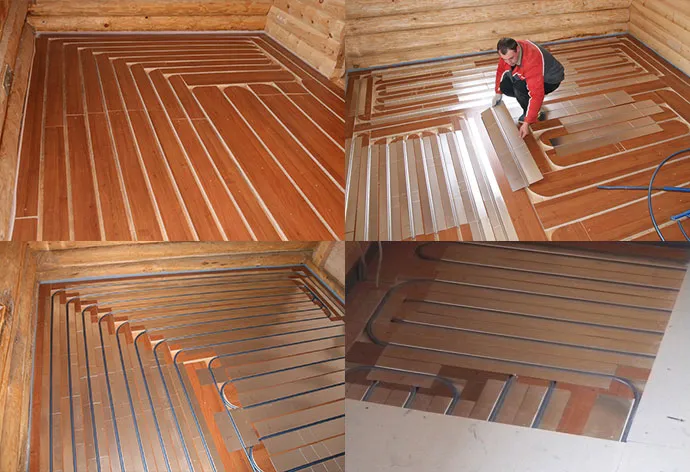

В первом случае трубы монтируют в пазы пенополистирола (с последующей заливкой цементным раствором), во втором – в конструкцию из деревянных досок. Легкие системы имеют меньшую толщину (от 18 мм), соответственно, и вес. Их можно устанавливать в местах, где нет возможности сделать толстую бетонную стяжку.

Выбор труб и коллекторного узла

Анализ всех видов труб показал, что оптимальным вариантом являются изделия из армированного полимера с маркировкой PERT и сшитого полиэтилена, которые имеют обозначение PEX. Причем в деле укладки систем обогрева в районе полов PEX все же лучше, так как они эластичны и отлично работают в низкотемпературных контурах.

Типовые размеры труб: диаметр 16, 17 и 20 мм, толщина стенки – 2 мм. Если вы предпочитаете высокое качество, рекомендуем марки Uponor, Tece, Rehau, Valtec. Трубы из шитого полиэтилена можно заменить металлопластиковыми или полипропиленовыми изделиями.

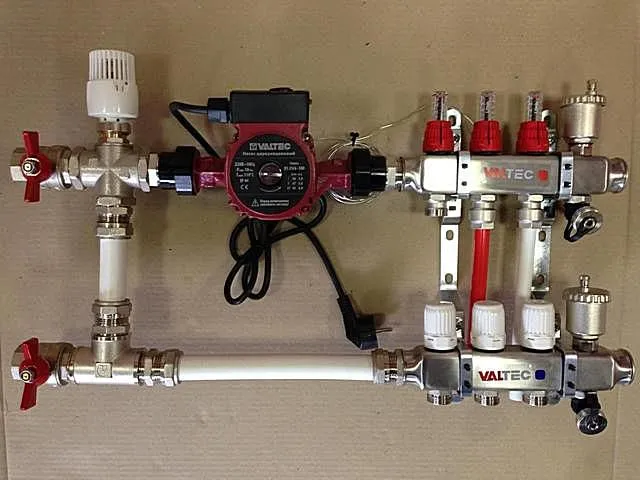

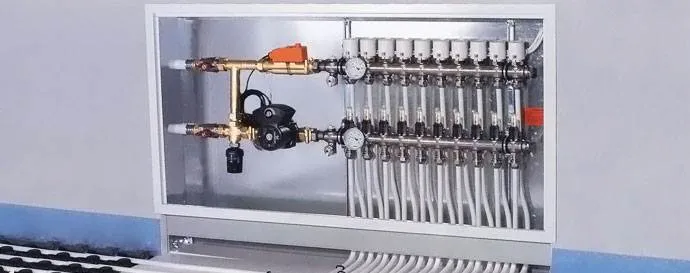

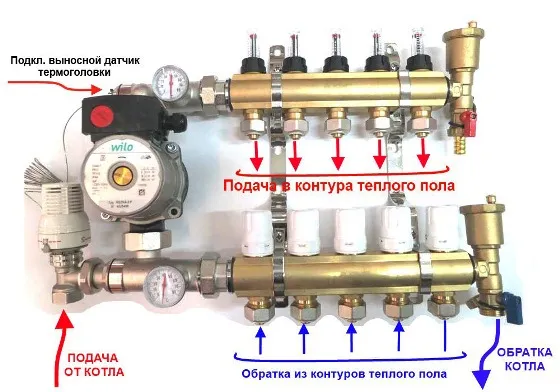

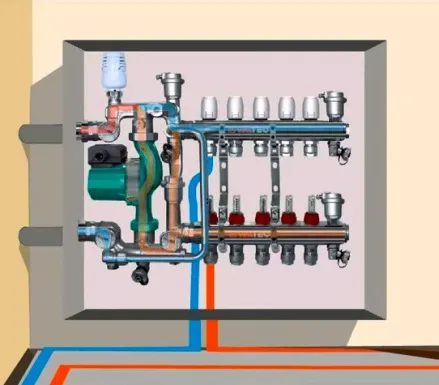

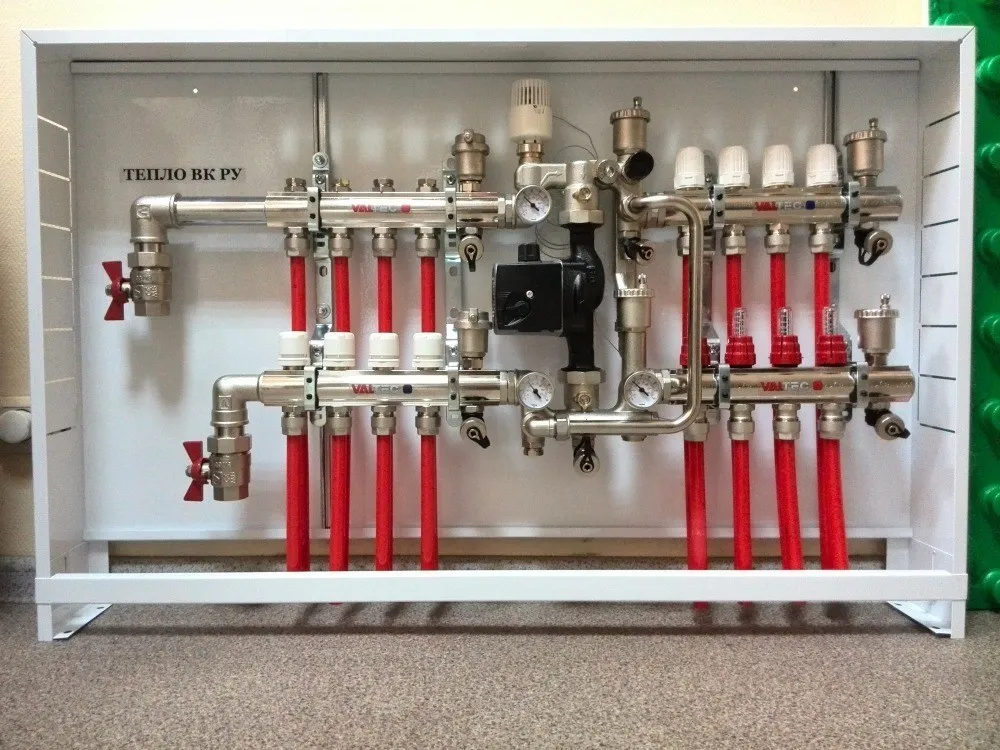

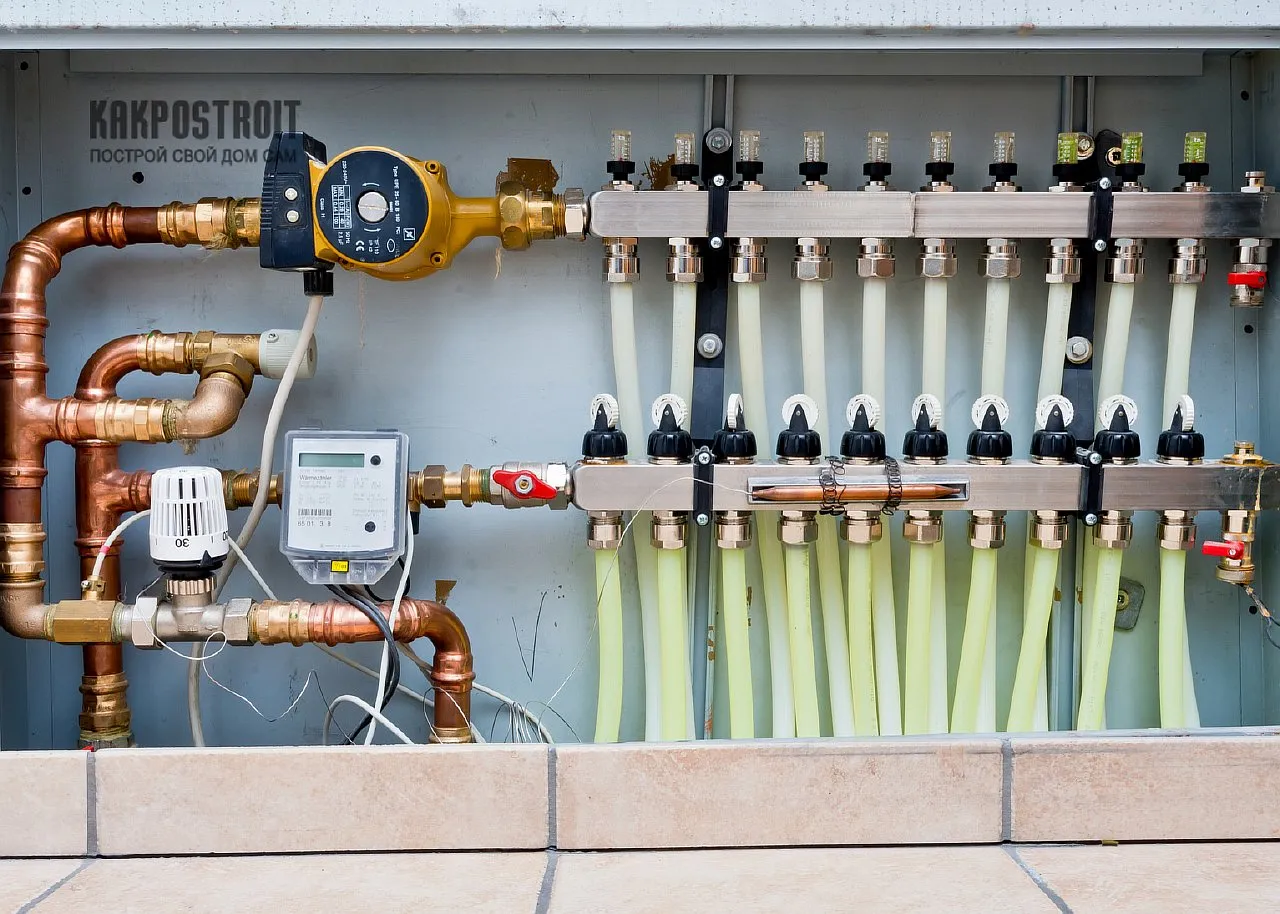

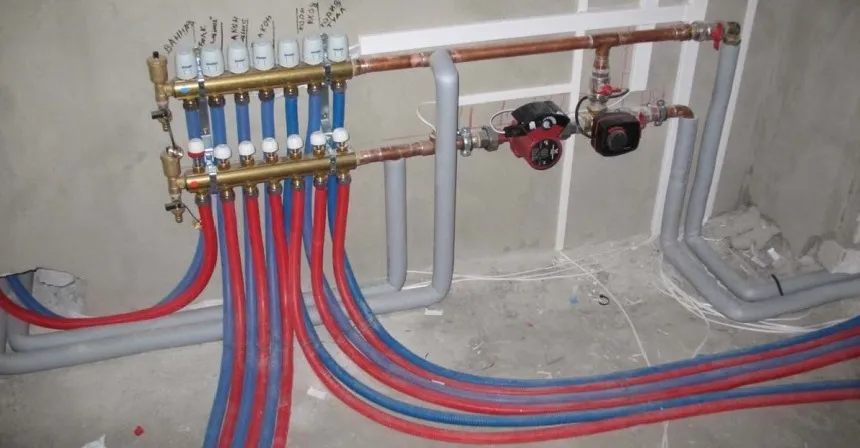

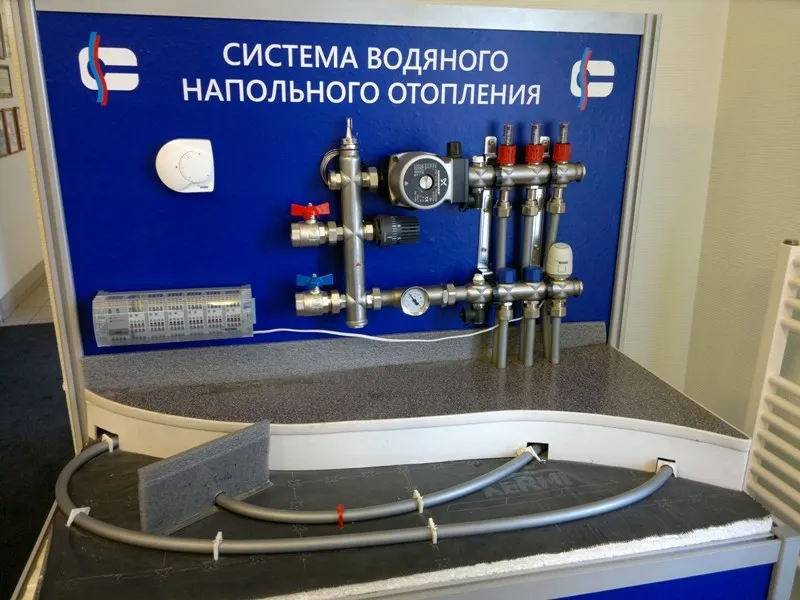

Кроме труб, которые по своей сути являются обогревательными приборами, потребуется коллекторно-смесительный узел, распределяющий теплоноситель по контурам. Он имеет и дополнительные полезные функции: удаляет воздух из труб, регулирует температуру воды, контролирует расход. Конструкция коллекторного узла достаточно сложна и состоит из следующих деталей:

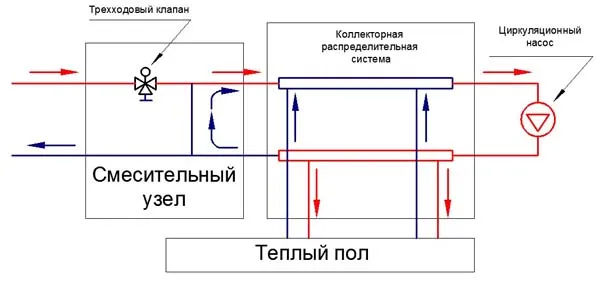

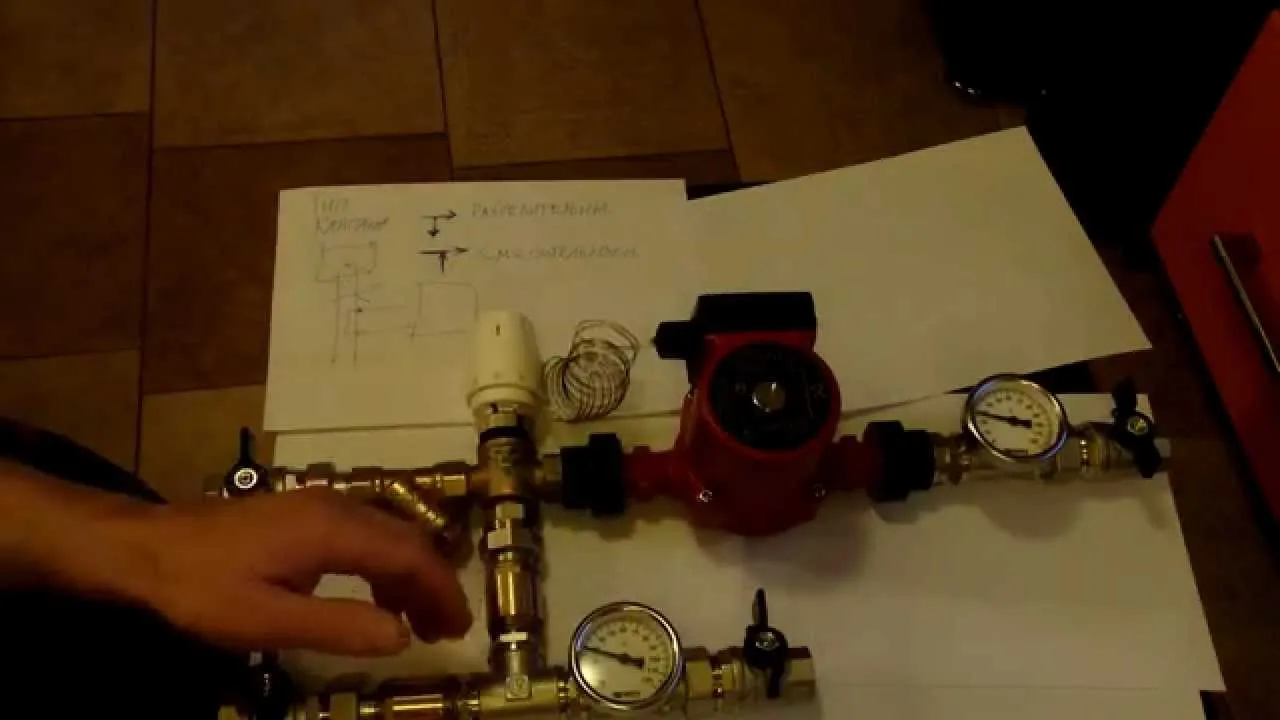

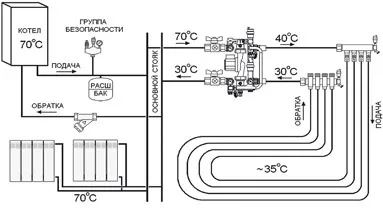

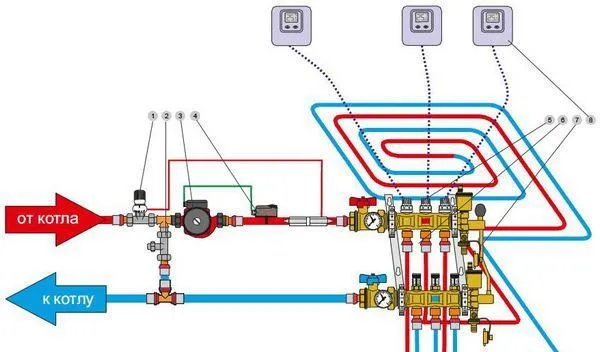

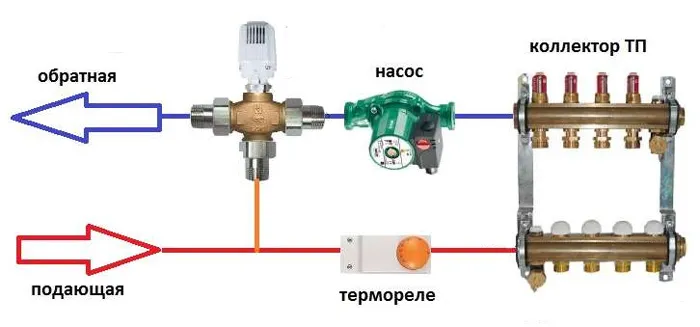

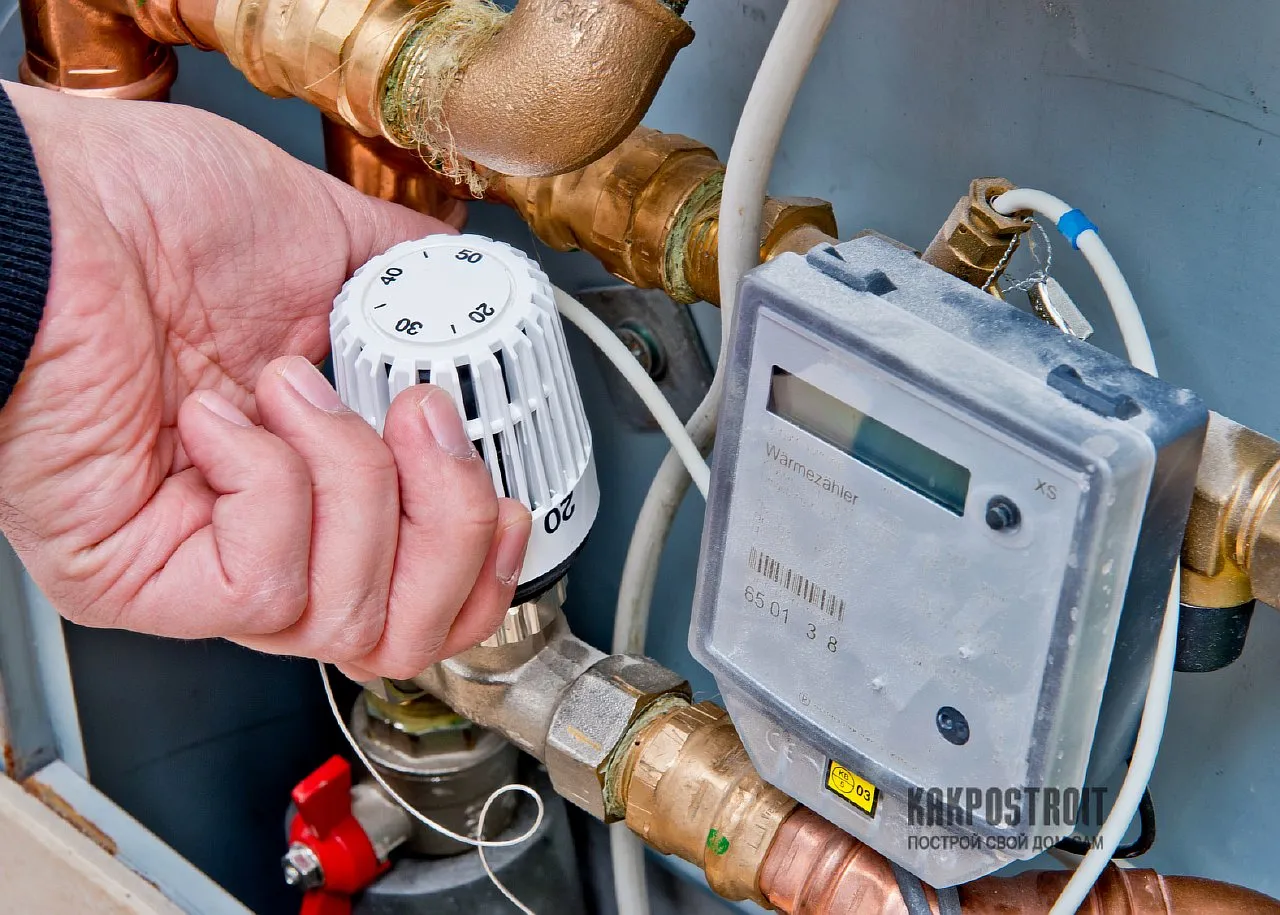

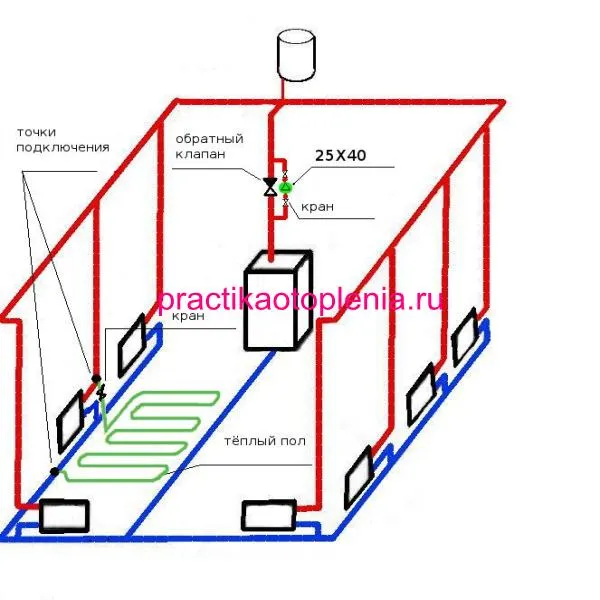

Если теплый пол подключается к общему стояку, смесительный узел необходимо оборудовать насосом, байпасом и термостатическим вентилем. Возможных устройств так много, что для выбора конструкции лучше проконсультироваться со специалистом.

Желательно, чтобы все контуры, отходящие от коллекторного узла, имели одну длину и находились недалеко один от другого.

Инструкция по монтажу теплого пола

Рассмотрим этапы устройства теплого водяного пола «мокрого» вида – он считается наиболее популярным. Моменты, вызывающие вопросы и затруднения, лучше обсудить с профессиональными строителями. Самостоятельно конструировать систему водяного пола рекомендуем тем, кто уже имеет навыки работы с отопительными приборами и знает основы строительного мастерства.

Не рекомендуем проектировать теплые водяные полы в городских квартирах с централизованным отоплением. Во-первых, оборудование такого плана очень сложно согласовать (чаще – невозможно на законодательном уровне), во-вторых, всегда существует риск возникновения аварии и подтопления соседей.

Устройство теплых полов с водяным принципом обогрева включает ряд стандартных этапов:

После подготовки основания к устройству системы обогрева производится укладка труб согласно заранее выбранной схеме и подключение уложенных контуров к коллекторному узлу.

#1: Принципы проектирования: схема и расчеты

Составление проекта поможет исключить некоторые ошибки, возникающие во время закупки строительных материалов или установки труб. Потребуется схема с контурами, которой нужно следовать в процессе монтажа труб – она пригодится и в будущем, если возникнет необходимость в ремонте.

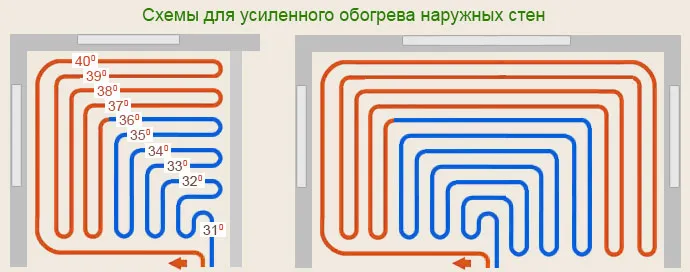

В больших помещениях рекомендуют применять комбинированные схемы, позволяющие достичь максимальной теплоотдачи. Например, в центре укладываю «улитку», а по краям – «змейки», таким образом, чтобы более высокий нагрев происходил вдоль стен с окнами.

Советы по составлению эффективной схемы:

Один контур рассчитан на помещение, площадь которого не превышает 40 м², максимальная длина одной стороны контура – 8 м.

Стандартная формула для расчета длины контура: активную отопительную площадь (м²) делят на шаг укладки (м) и прибавляют расстояние до коллектора и размер загибов. Если хотите получить точные расчеты и безотказно работающую схему тёплого водяного пола, обратитесь к специалистам – инженерам-теплотехникам. Регулировку температуры в контурах (а она не должна превышать + 55ºС) лучше производить с помощью термостатов.

Определившись со схемой, можно приступать к покупке необходимых материалов: труб и деталей для монтажа контуров, гидроизоляции, утеплителя, арматурной сетки, сухой смеси для приготовления раствора, демпферной ленты.

В проектировании схемы укладки труб необходимо учесть следующие моменты:

#2: Подготовка основания для «пирога»

Если пол представляет собой ровную бетонную плиту, то специальная подготовка основания не нужна. В этом случае толщина «пирога» будет минимальной – около 80 мм. Сложнее всего произвести укладку по грунту, которая требует тщательного выравнивания и максимального утепления.

Толщина теплоизоляции зависит от климатических условий региона и расположения системы. Если она находится на втором этаже или над подвалом, слой утеплителя может быть минимальным – до 30 мм. Главная функция теплоизоляционной защиты – минимизация теплопотерь путем направления тепла вверх.

Всегда ли нужна черновая стяжка? Если слои грунта, щебня и песка утрамбованы достаточно плотно, а в качестве утеплителя используется пенополистирол, необходимость в ней отпадает.

#3: Укладка гидроизоляции и утепление

Гидроизоляция необходима как еще один защитный элемент, однако многие этот этап пропускают, так как при использовании некоторых материалов (например, пенополистирола), эффект защиты и так присутствует. Специалисты все же рекомендуют применить хотя бы плотную пленку, чтобы защитить утеплитель от цементного раствора и предотвратить образование конденсата при нагревании.

В качестве гидроизоляции используют рулонный полиэтилен или рубероид, а также наплавляемую изоляцию, требующую нагрева. Рулоны нарезают на куски нужной длины, которые укладывают по всей площади помещения с нахлестом 15-20 см и заворачивают на стены. Если основанием является бетонная плита, то достаточно мастики – жидкой пропитки, которую наносят кистью в несколько слоев.

Утепление, в отличие от гидроизоляции, обязательный этап, так как именно оно обеспечивает сохранение тепла в помещении, а не обогрев строительных конструкций или грунта под домом. Существует множество традиционных утеплителей, но лучше остановиться на современных, обладающих подходящими характеристиками:

ЭППС обладает отличной износостойкостью, низкой теплопроводностью, влагостойкостью – то есть набором характеристик, идеально подходящих для укладки тёплого водяного пола.

Отличительная черта профильных матов – поверхность с выступами, которые позволяют равномерно укладывать трубы. Расстояние между выступами – 5 см, это удобно для создания контурного шага 10, 15 или 20 см. ППС высокой плотности выигрывает за счет небольшой толщины, но для многих является неподъемным в плане стоимости.

Толщина теплоизоляционного слоя зависит от вида основания:

В качестве крепежа теплоизоляционных плит или матов к основанию используют дюбели-грибки (зонтики, тарельчатые), для фиксации контура на утеплителе – гарпун-скобы.

Порядок монтажа теплоизоляции:

При монтаже второго слоя (при необходимости) плиты следует укладывать по принципу кирпичной кладки, чтобы стыки нижнего ряда не совпадали с швами и стыками верхнего.

Иногда на покрытии из утеплителя остаются щели – их также необходимо заполнить или кусками ЭППС, или монтажной пеной.

#4: Монтаж труб водяного пола

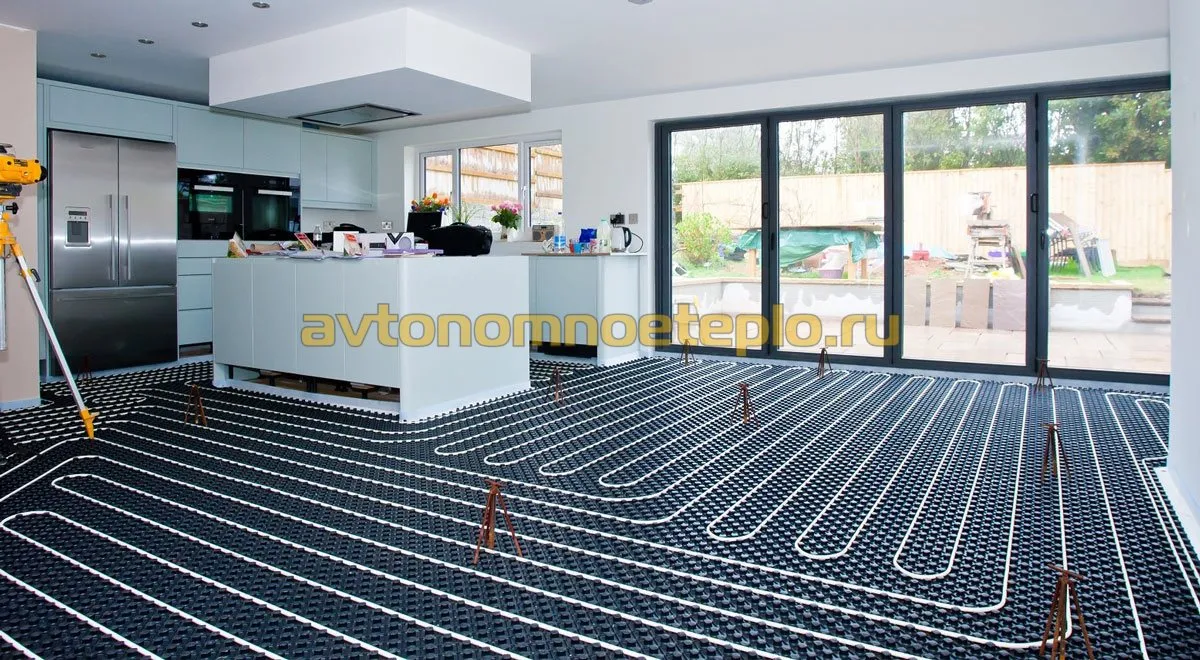

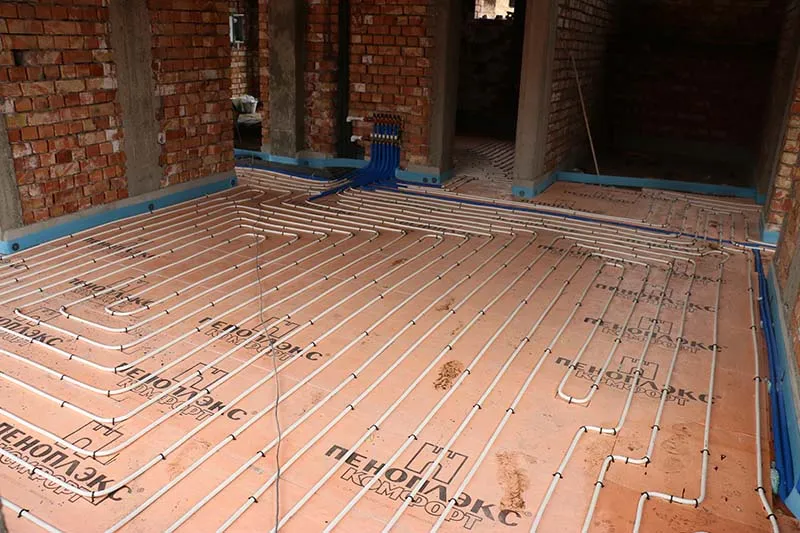

Начать следует с разметки и обозначения направлений следования контуров. Некоторые плиты ЭППС имеют собственную разметку, но если ее нет – необходимо вооружиться маркером и наметить путь укладки магистрали. Следует учитывать ширину шага, углы поворотов, диаметр труб.

На этом же этапе можно закрепить коллекторный шкаф и подготовить защитную гофру, которая надевается на трубы в местах соединения с узлом и бетонной стяжкой, при переходах из помещения в помещение или на границе двух контуров. Монтаж труб начинается с отдаленных от узла зон.

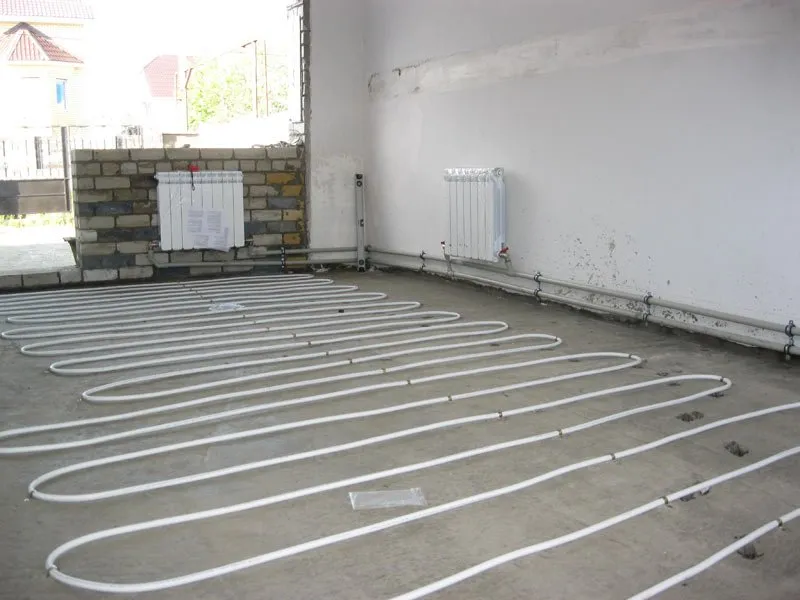

Параллельно с трубами теплого пола могут идти магистрали к отопительным приборам. Их укладывают таким образом, чтобы они находились ниже греющего контура или, как минимум, не выступали выше плит пенополистирола.

На этом же этапе можно закрепить демпферную ленту, которая идет вдоль всего периметра и служит для компенсации теплового расширения. Существует множество видов ленты, различной по ширине и материалу изготовления, некоторые виды имеют клейкий нижний слой.

Порядок монтажа труб:

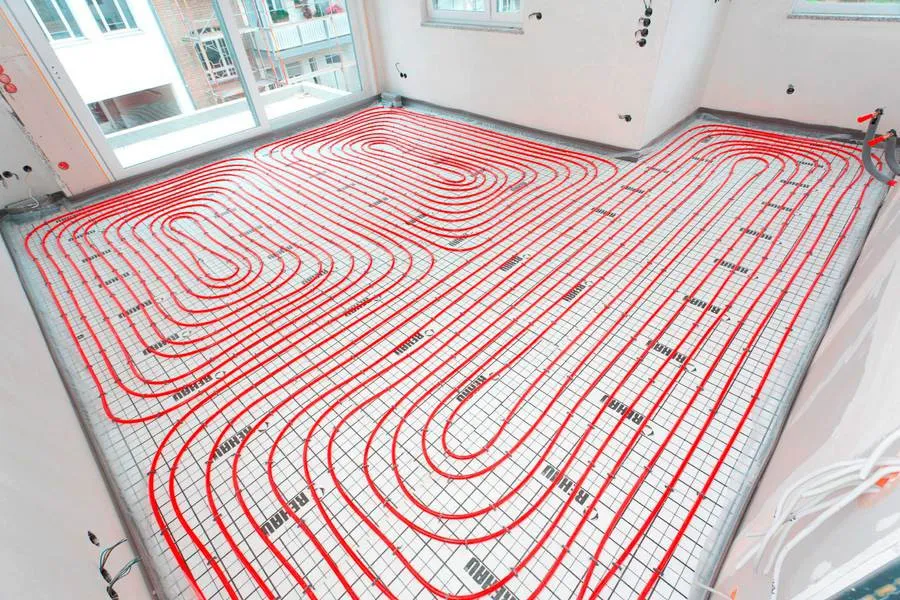

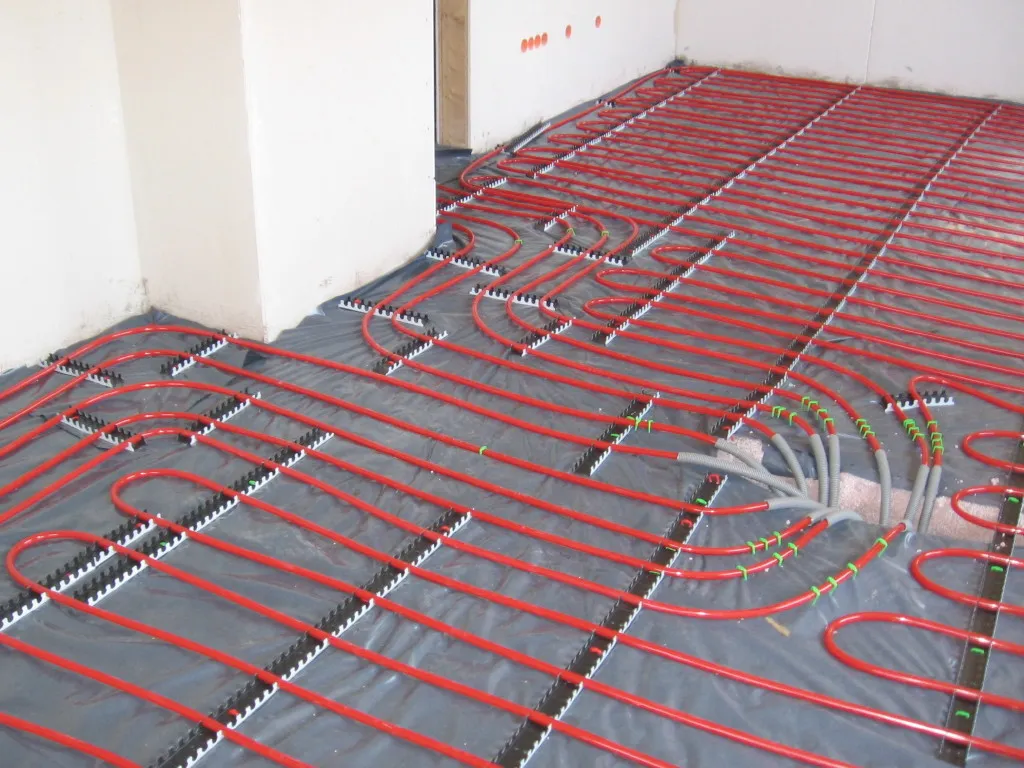

Чтобы было легче справляться с большой длиной, можно сначала разложить весь трубопровод по разметке, время от времени отматывая от бухты, а затем заняться креплениями.

По такому принципу монтируем все водяные контуры. До укладки стяжки перемещаться по теплоизоляции с уложенными на нее трубами следует очень осторожно, лучше подкладывать под ноги куски фанеры или доски.

#5: Укладка армирующей сетки

Необходимость в армировании весьма условна. Некоторые не представляют, как сделать водяные теплые полы без жесткой подложки, другие считают, что укладка труб на металлическую сетку – лишняя трата денег, и сама по себе такая основа никакой функциональной нагрузки не несет.

Если необходимо настоящее армирование, предназначенное для увеличения прочности конструкции, его необходимо располагать над трубами, а не наоборот.

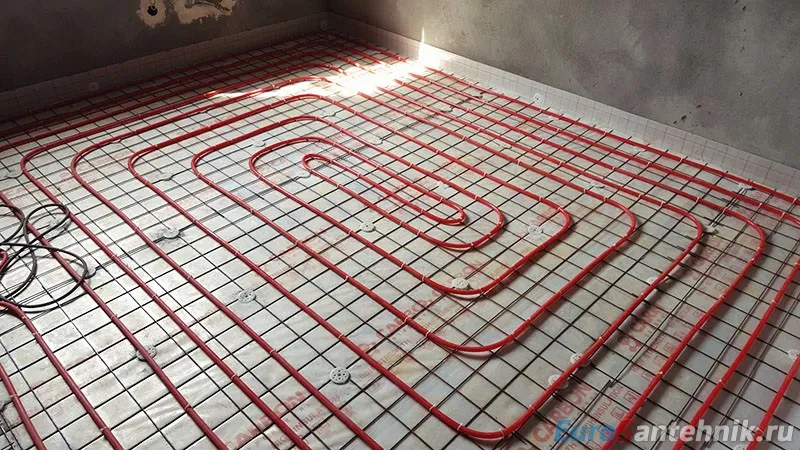

С одинаковым успехом можно использовать и металлическую, и пластиковую сетку с размерами ячейки 10 см х 10 см.

Отдельные куски укладывают с небольшим нахлестом друг на друга и фиксируют хомутами. Прутья арматуры с рифленой поверхностью применять нельзя – они могут нанести повреждения полиэтиленовым трубам. Преимущества пластика перед металлом – в невысокой цене и безопасности для магистрали.

#6: Подключение контуров и гидравлические испытания

Не стоит заливать стяжку, пока не проведена опрессовка системы.

Своевременная проверка – лучший способ обнаружить возможные неисправности, в частности, потенциальные утечки. Для проведения испытания к одному входу коллектора подключается водопровод, к другому – опрессовочный насос. Контуры проверяются поочередно, по одному, остальные во время процедуры перекрыты.

После подачи воды следует проверить наличие воздуха в системе и чистоту жидкости, в которой возможно появление «рабочих» загрязнений.

Испытание следует проводить до тех пор, пока вода не станет чистой. Отток жидкости из контура производится обратно в коллектор, откуда – в канализацию по шлангу, вставленному в сливное отверстие. Обнаруженные протечки следует устранить.

#7: Заливка бетонной стяжки

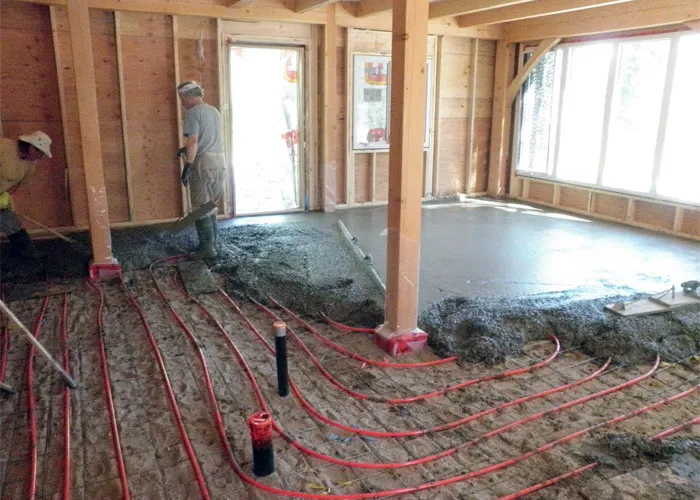

Заливка действующей системы бетонным раствором – ответственный этап, поэтому без опыта строительных работ лучше обратиться к специалистам. Если вы решились на самостоятельную заливку, рекомендуем подыскать помощника.

Пользуясь уровнем, необходимо установить маяки, ориентируясь на высоту чистого пола. В роли маяков прекрасно выступает потолочный профиль для гипсокартона.

Затем производят заливку стяжки. Идеальный вариант раствора – бетонная смесь, усиленная фиброй и пластификаторами. Пластификатор увеличивает степень подвижности раствора при засыхании, а фибра делает стяжку прочной.

Выбор финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ. Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком.

Как видите, монтаж водяного теплого пола доступен для самостоятельного исполнения: в супермаркетах огромный выбор современных материалов, а в интернете можно найти множество подробных видео-инструкций.

Однако каждый этап – проектирование, укладка труб, подключение коллектора, заливка стяжки – имеет свои подводные камни, обойти которые можно только с помощью профессиональных строителей и теплотехников.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости Правильная схема теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html

https://www.asutpp.ru/ukladka-teplogo-pola.html

http://www.goodnapolka.ru/teplye-poly/texnologiya-ukladki-vodyanogo-teplogo-pola.html

Технология укладки теплого пола под плитку — 10 шагов к успеху

http://sovet-ingenera.com/otoplenie/teply-pol/vodyanoj-teplyj-pol-svoimi-rukami.html

Можно ли использовать теплый пол под ламинат?


Да, теплый пол можно использовать под ламинатом. Однако, перед установкой теплого пола под ламинат, необходимо убедиться в том, что его производитель рекомендует использование теплого пола вместе с его продуктом.

Если производитель ламината разрешает использование теплого пола, необходимо выбрать теплый пол с подходящей мощностью и правильно подготовить поверхность пола для установки. Также, для обеспечения эффективности работы системы, необходимо установить теплоизоляционную подложку, которая поможет удерживать тепло на поверхности пола, а не допустит его попадания в нижележащие слои.

Важно отметить, что установка теплого пола под ламинат может быть более сложной, чем установка теплого пола под ковровое или плиточное покрытие. Это связано с тем, что ламинат может иметь большую термическую инертность, что затрудняет передачу тепла на его поверхность. Кроме того, ламинат может иметь ограничения по максимальной температуре, которую он может выдерживать, поэтому необходимо соблюдать рекомендации производителя по установке и эксплуатации теплого пола.

Видео. САМЫЙ ПРОСТОЙ И НАДЁЖНЫЙ ВАРИАНТ КОЛЛЕКТОРА ДЛЯ ТЁПЛОГО ПОЛА С ТЕРМОРЕГУЛЯТОРОМ

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
