Как правильно сделать теплый пол: виды тёплых полов и пошаговая инструкция для монтажа тёплого пола в доме от отопления своими руками
Теперь уже не секрет, что теплые полы — это технология, которая давно уже не нова. Это решение применяется для обогрева полов в разнообразных помещениях: квартирах, частных домах, офисах и других местах. Принцип работы таких систем довольно прост: они обогревают основание под вашими ногами и воздух внутри помещения, что позволяет эффективно поддерживать тепло в каждой комнате.
Как правильно сделать теплый пол
Содержание статьи
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

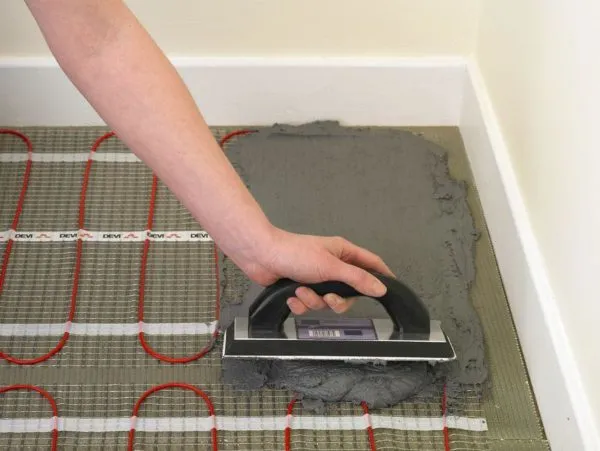

Электрический пол под плитку
На заметку! В определенных случаях теплый пол может полностью заменить систему центрального отопления. Но это возможно не всегда и от основных радиаторов отказываться все-таки не стоит.
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

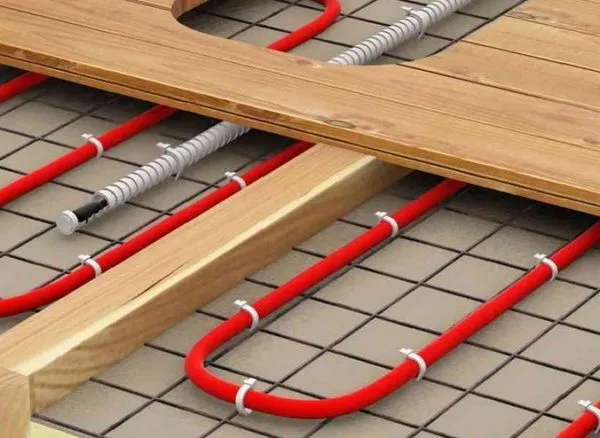

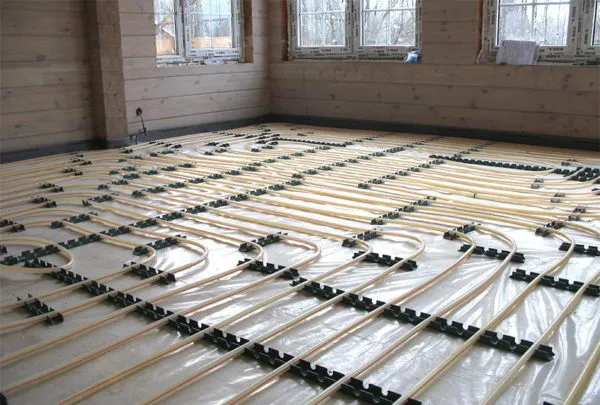

Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

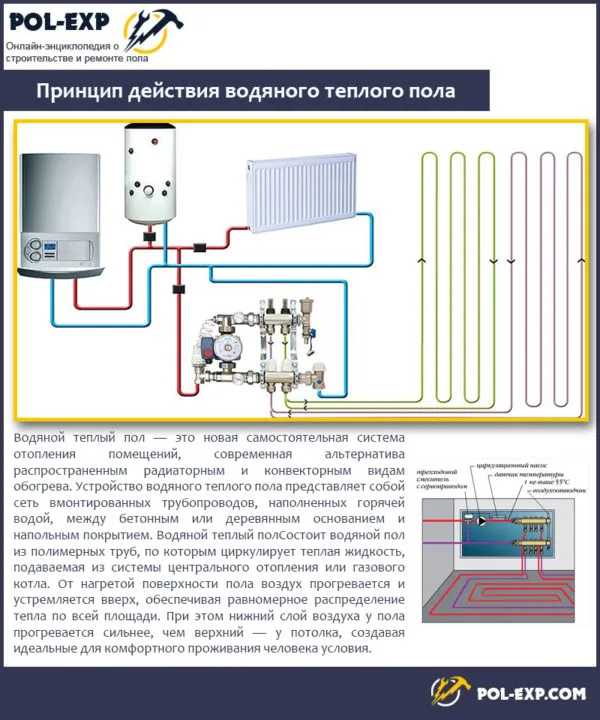

Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

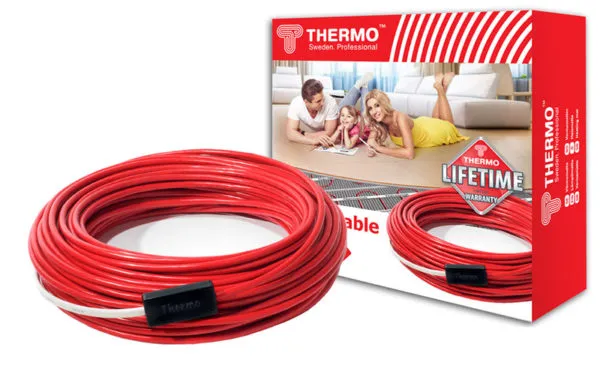

Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

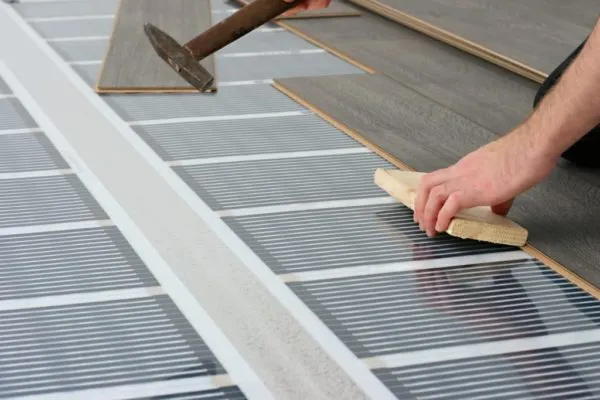

ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

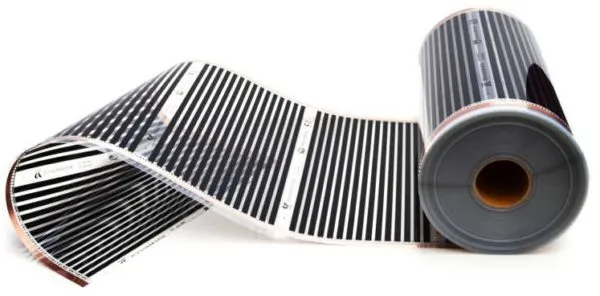

ИК пленка для теплого пола
Делаем теплый водяной пол своими руками
Рассмотрим подробнее процесс работ при обустройстве водяного подогрева пола. Он включает в себя ряд этапов – это подготовка чернового основания, монтаж самой системы, а также заливка стяжки и укладка финишного покрытия. В данном случае будет рассматриваться бюджетный вариант создания обогревающей системы.
Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию, рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье « Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.
Монтаж водяного теплого пола своими руками
Подготовка основания
Рассмотрим, как сделать черновой пол под обустройство водяной системы на основе керамзита.

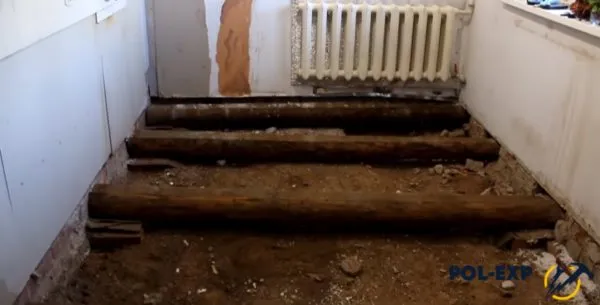

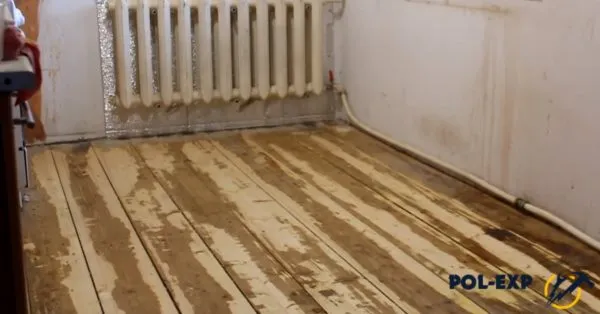

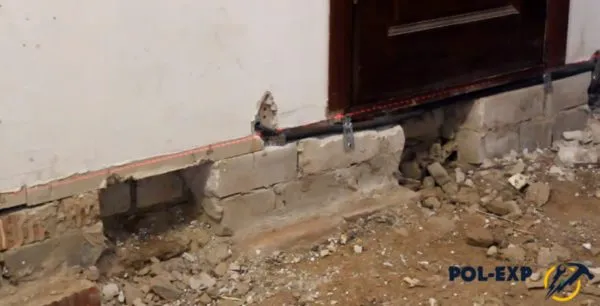

Шаг 1. Первым делом старый деревянный пол полностью демонтируется. Удаляются доски и лаги. Остатки кирпича и негабаритный строительный мусор могут быть оставлены на основании.
Деревянный пол нужно демонтировать
Доски демонтированы

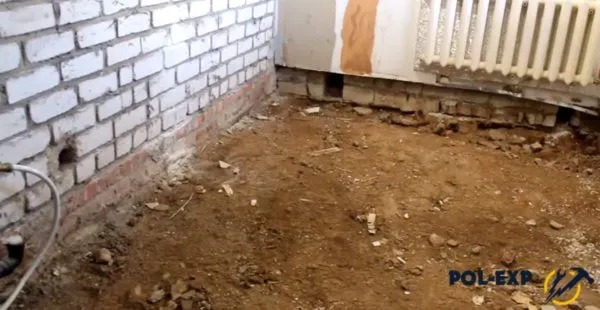

Лаги тоже удалены
Шаг 2. Для определения высоты итогового пола используется лазерный уровень. Основной ориентир требуемого уровня – это входная дверь. Разметка должна находиться на 1,5-2 см ниже порога.

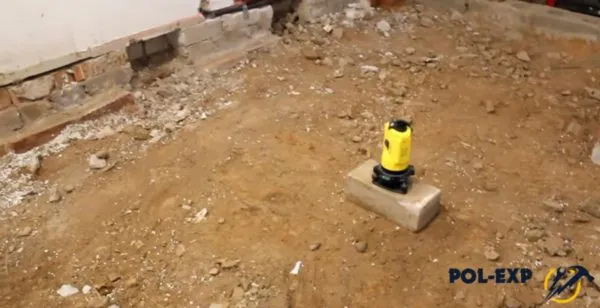

Применение лазерного уровня

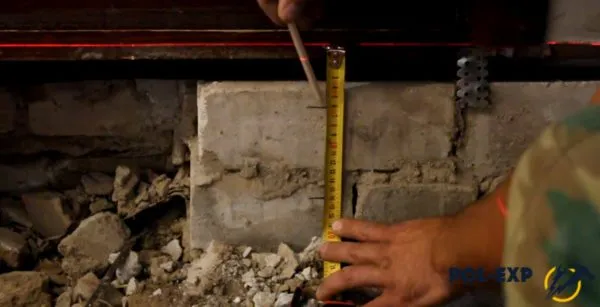

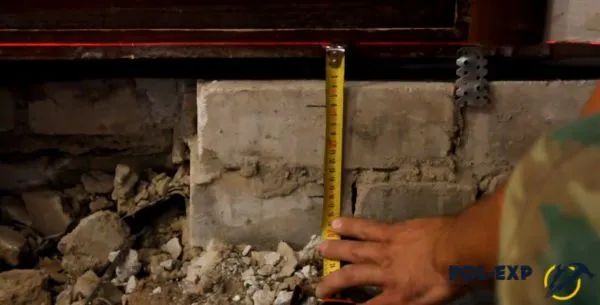

Разметка должна находиться на 1,5-2 см ниже порога

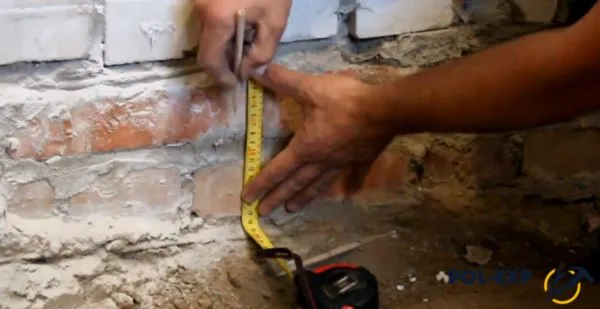

Шаг 3. На стены наносится разметка. Первая метка обозначает границу стяжки с уложенными трубами подогрева (толщина стяжки не должна иметь толщину менее 6 см). Вторая указывает на толщину утеплителя из керамзита (в данном случае толщина этого слоя составит 10 см).

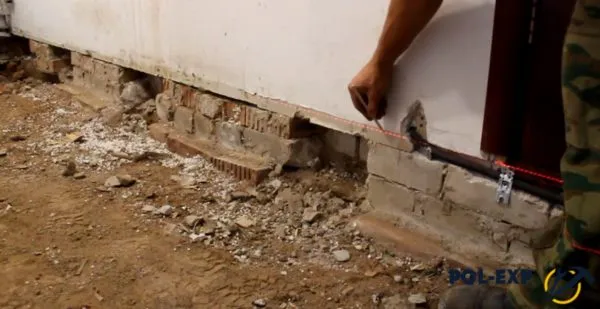

Нанесение разметки на стены
Вторая метка указывает на толщину утеплителя
Шаг 4. Вдоль линии лазерного уровня на стены по всему периметру наносятся метки по уровню чистового пола.
Наносятся метки по уровню чистового пола
Шаг 5. На стены наносится разметка и двух других уровней – керамзитной подсыпки и стяжки. Ориентир в этом случае – отметка чистового пола.
Процесс нанесения разметки

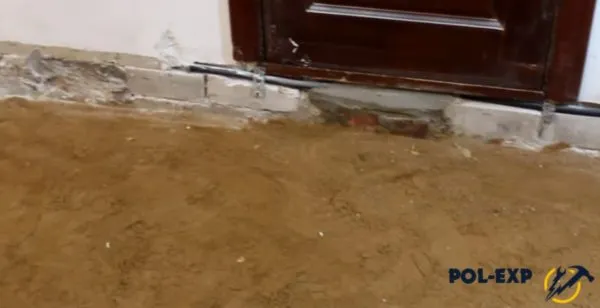

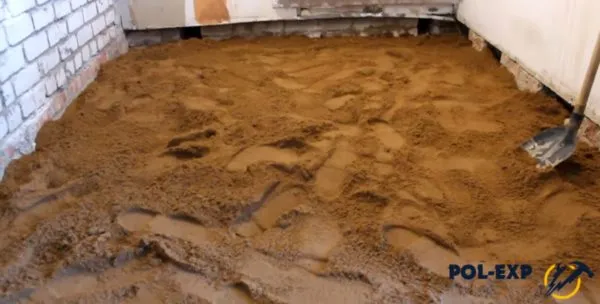

Шаг 6. Черновой бетонный пол засыпается песком, который равномерно распределяется по нему. Ориентироваться можно на нижнюю отметку.

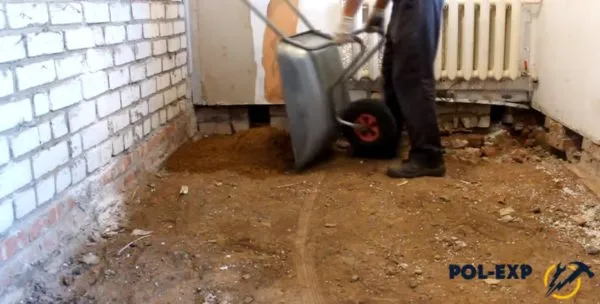

Пол засыпается песком
Песок равномерно распределяется

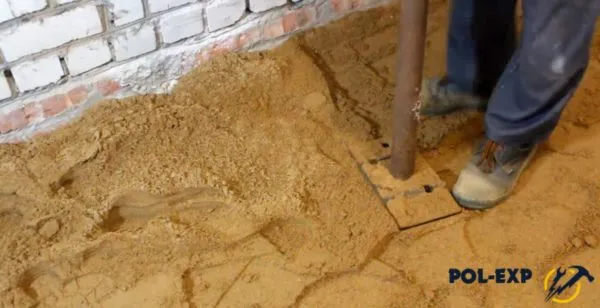

Шаг 7. Далее песок максимально уплотняется, выравнивается. Работа выполняется в несколько подходов, торопиться тут не следует.
Затем песок трамбуется

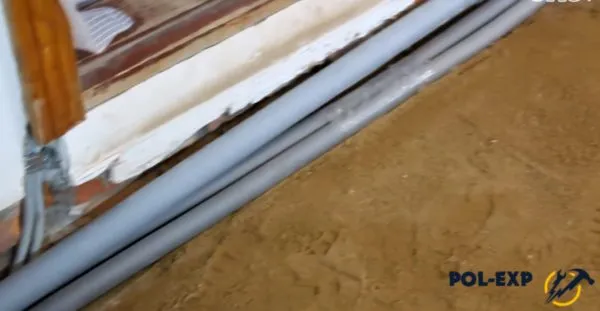

Шаг 8. Трубы коммуникаций защищаются энергофлексом.
Трубы коммуникаций защищаются энергофлексом
Шаг 9. Отверстия в стенах, оставшиеся от лаг, заделываются кусками кирпича и цементным раствором.
Пример заделанного отверстия
Шаг 10. На слой песка укладывается гидроизоляция. В данном случае это плотная полиэтиленовая пленка, которая укладывается с заводом на стены. Для удобства пленка фиксируется скотчем.
Укладка ПЭТ пленки

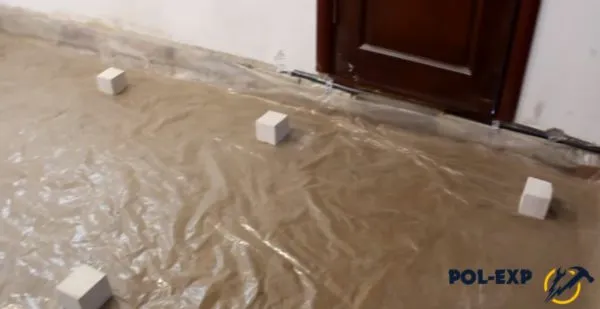

Шаг 11. Начинается установка маяков. Для этого используются кубики из пеноблока повышенной плотности, на которые потом будут установлены металлические маяки. Кубики устанавливаются на полиэтилен на расстоянии около 1 м друг от друга. Высота одного кубика – 9 см.

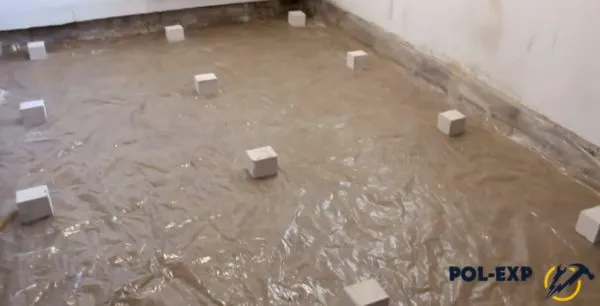

Кубики из пеноблока
Фото кубиков из пеноблока

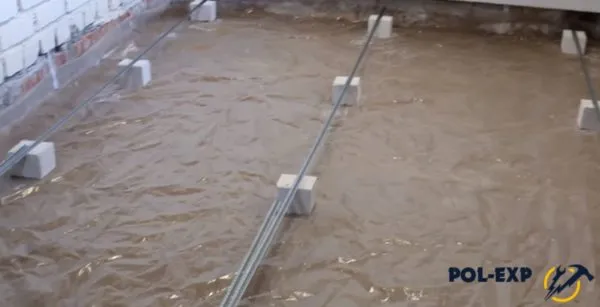

Шаг 12. На кубики устанавливаются металлические профили-маяки высотой 1 см.
Установка маяков

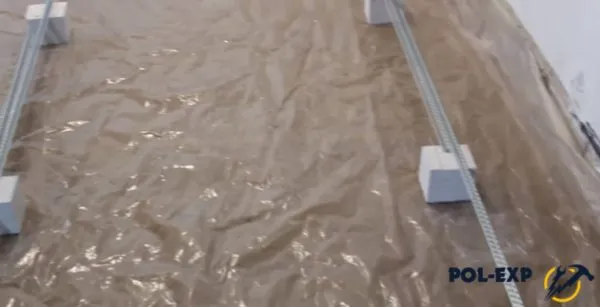

Все маяки установлены

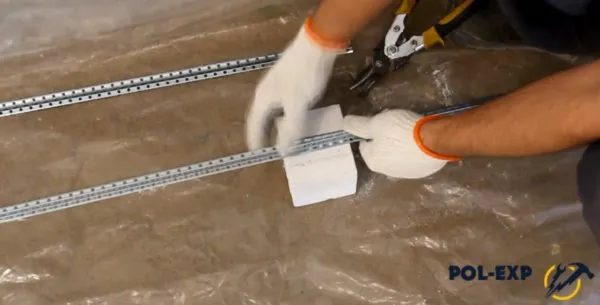

Шаг 13. В местах стыков маяков обязательно должен быть установлен кубик. Для правильной стыковки маяки подрезаются. При правильной стыковке маяки накладываются друг на друга по направлению будущего движения правила.

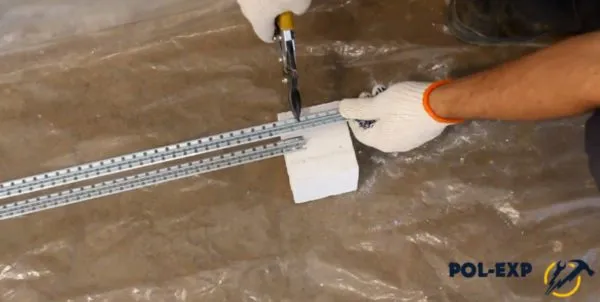

Подрезка маяков
При стыковке профили должны накладываться друг на друга по направлению будущего движения правила

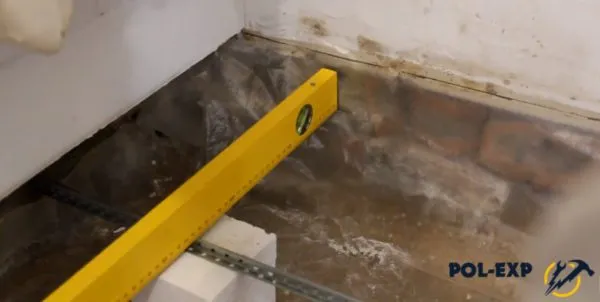

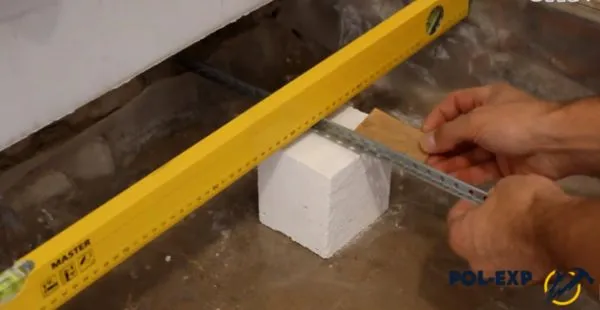

Шаг 14. Маяки выставляются по уровню. Ориентир – линия на стене, обозначающая высоту стяжки. Чтобы выставить их по уровню, можно использовать фанерные подкладки.

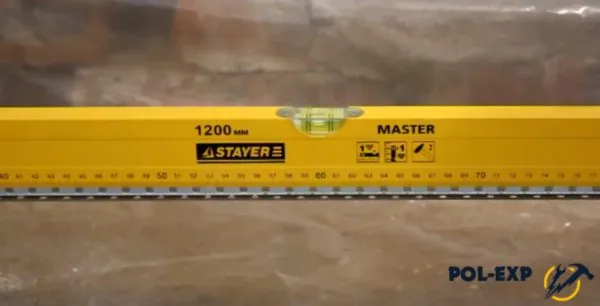

Проверка маяков строительным уровнем
Использование подкладки из фанеры

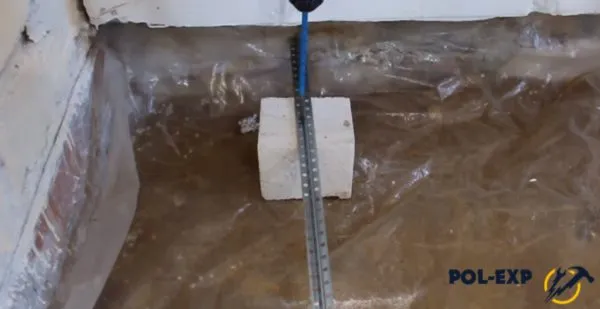

Шаг 15. Когда маяки выровнены по уровню, они фиксируются на кубиках при помощи саморезов.
Фиксация маяка
Шаг 16. Черновой пол должен иметь легкий уклон (перепад составляет до 5 мм на каждый метр длины основания). При необходимости кубики могут быть вдавлены в песок, чтобы добиться нужного результата. Операция производится по всей длине маяков.
Черновой пол имеет небольшой уклон

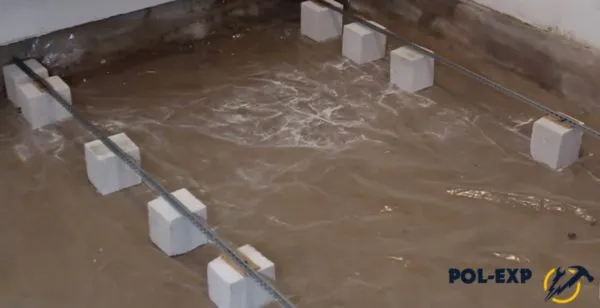

Шаг 17. Между основными кубиками устанавливаются дополнительные.
Установлены дополнительные кубики

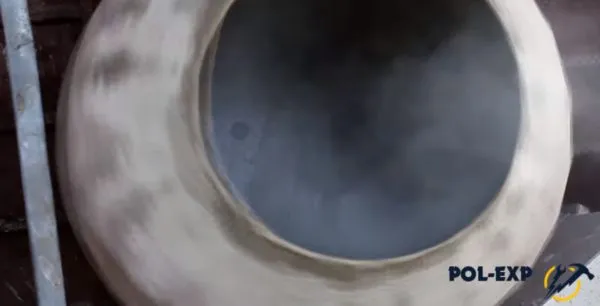

Шаг 18. Керамзит смешивается с небольшим количеством цементной смеси. Это позволит получить более крепкий пол. На мешок керамзита используется ведро песка, 2 кг цемента и около 3 л воды.
Керамзит смешивается с цементной смесью

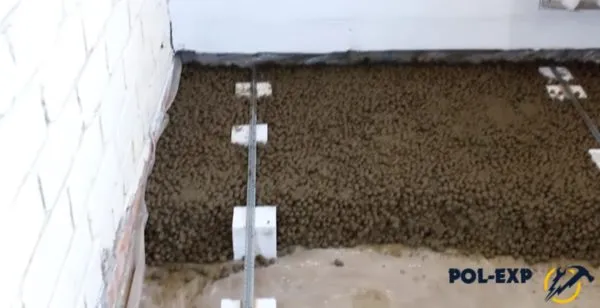

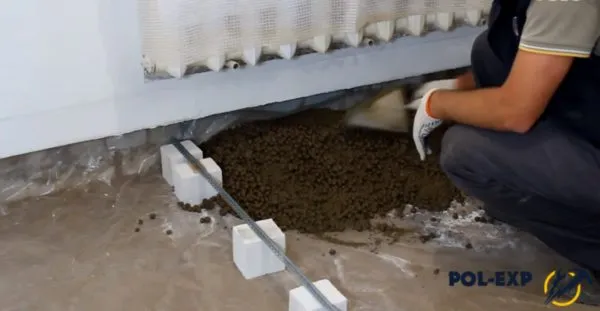

Шаг 19. Подготовленный керамзит выкладывается на основание и разравнивается. Засыпка производится, начиная с дальнего угла помещения. До верхнего уровня маяков должно остаться около 1,5 см свободного пространства.
Укладка керамзита
Фото процесса укладки керамзита

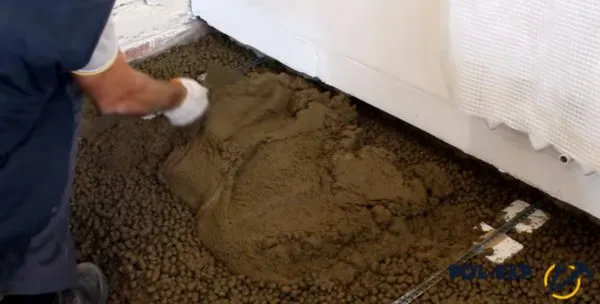

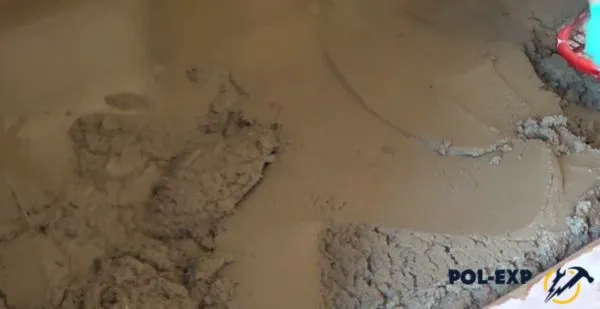

Шаг 20. Слой керамзита закрывается цементным раствором. Раствор выравнивается мастерком во всей поверхности.
Выравнивание цементного раствора
Шаг 21. Стяжка выравнивается правилом по маякам. Идеальной ровности можно не добиваться. Чтобы маяки было легко извлекать из стяжки, их поверхность не замазывается.
Выравнивание стяжки правилом
Маяки не закрыты раствором

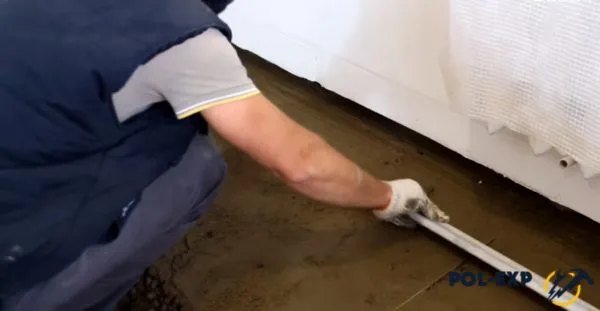

Шаг 22. Через два дня, когда стяжка подсохнет, маяки удаляются. Для этого фиксирующие их саморезы выкручиваются. Вместе с маяками удаляются деревянные подкладки.

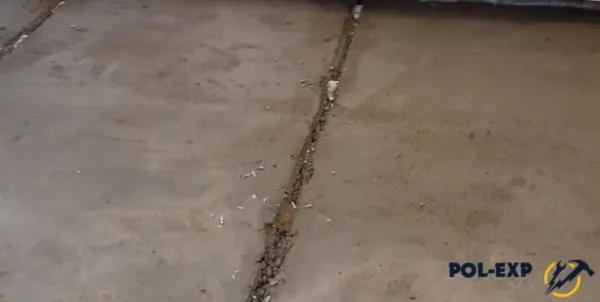

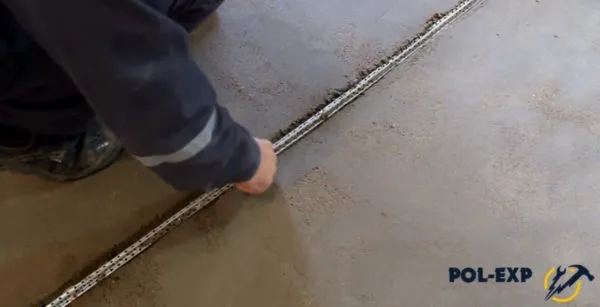

Удаление маяков

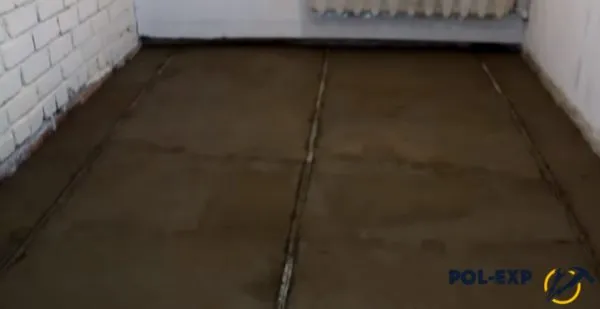

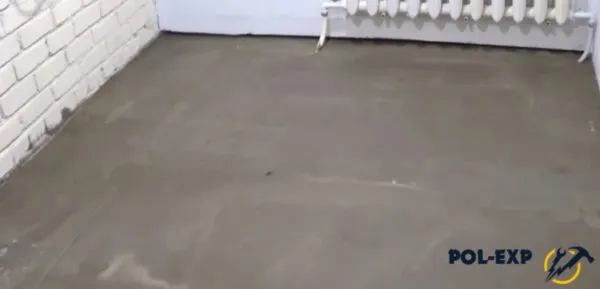

Маяки удалены

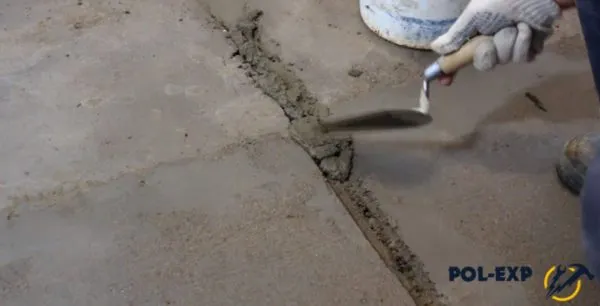

Шаг 23. После этого образовавшиеся щели очищаются от мусора и заделываются цементным раствором.
Заделка выемок цементным раствором
Укладка системы труб и подключение
После подготовки начинается монтаж самой системы подогрева.
Шаг 1. В данном случае действующая система отопления будет сохранена на базе газового котла. Батарея питается от контура подачи, расположенного на втором этаже. Выходящая из радиатора вода направляется в контур обратки, который расположен в подвале. Теплый пол будет подключаться ко второму выходу батареи и к контуру обратки. Для отключения радиатора и теплого пола будут устанавливаться краны. У входа в контур обратки будет установлен циркуляционный насос.

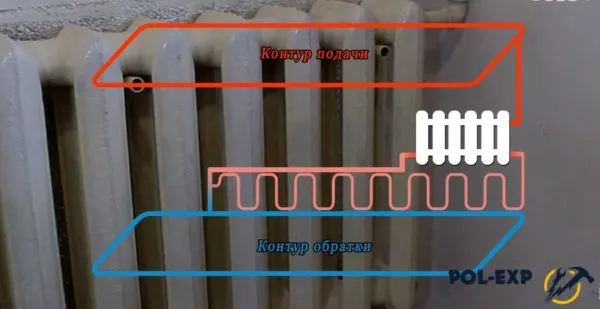

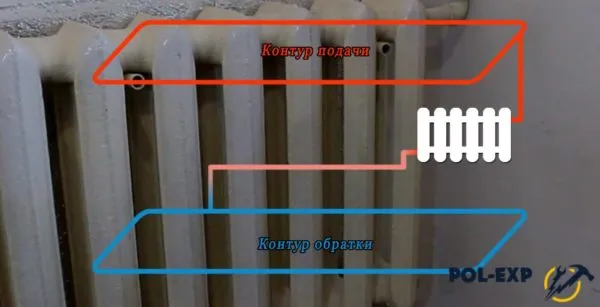

Контуры подачи и обратки

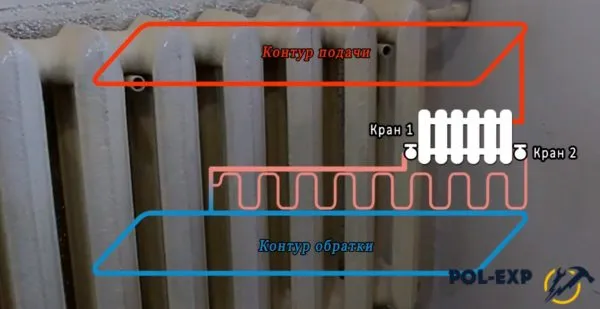

Подключение теплого пола
Расположение кранов
Место установки циркуляционного насоса

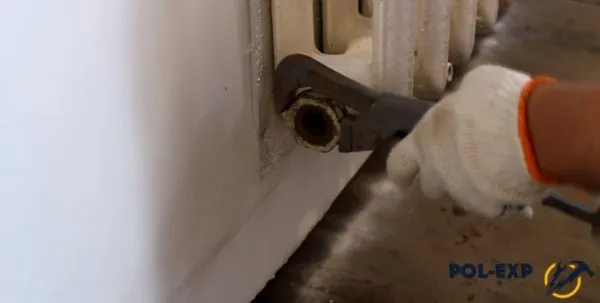

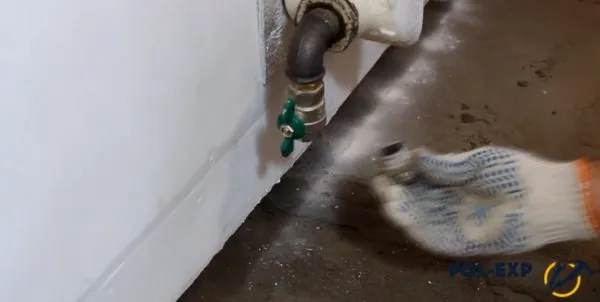

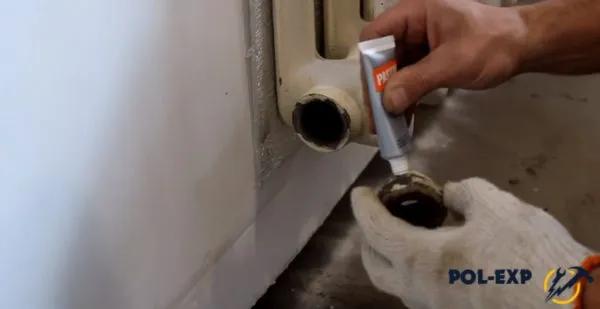

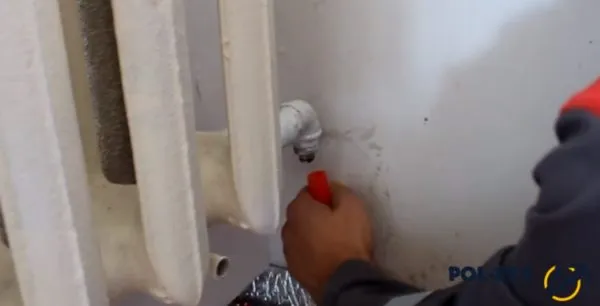

Шаг 2. Радиатор оборудуется необходимой арматурой. Это соединители и трубы. Для уплотнения соединения используются лен сантехнический и герметик.
Для уплотнения соединения используется герметик
Приступаем к монтажу выхода из батареи
Процесс монтажа
Еще одно фото процесса

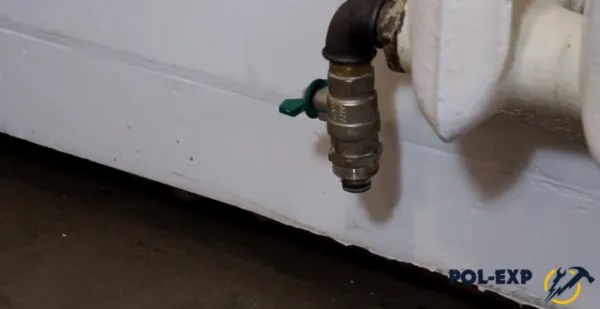

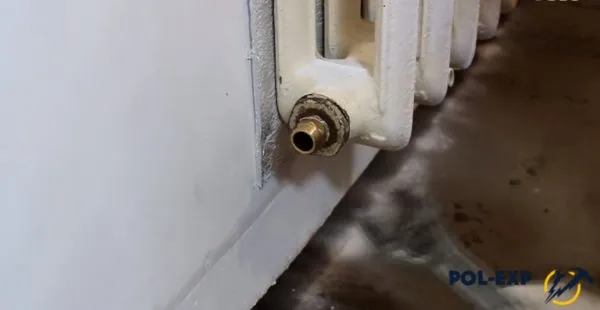

Шаг 3. Вот таким образом будут выглядеть готовые выходы из батареи. Один из них будет использоваться для подключения теплого пола.

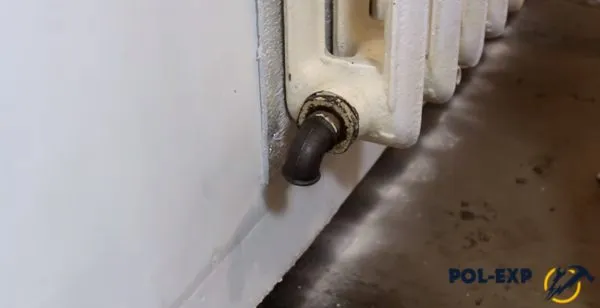

Готовый выход из батареи

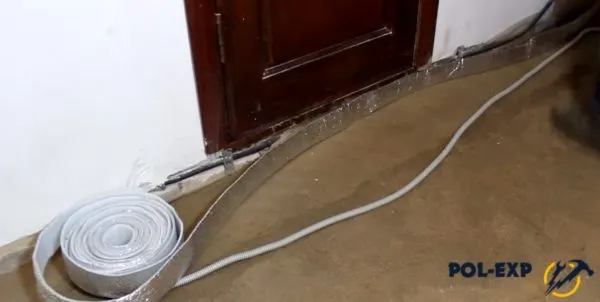

Шаг 4. Перед дальнейшим монтажом труб по периметру помещения приклеивается демпферная лента (о её выборе мы уже писали). Она садится на стены при помощи клея.
Поклейка демпферной ленты

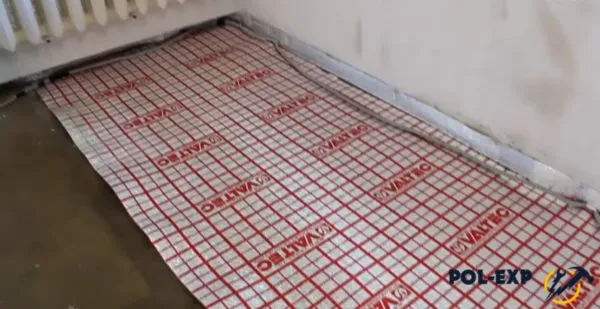

Шаг 5. На черновую стяжку укладывается мультифольга – специальный утеплитель. Отдельные полосы материала фиксируются друг с другом при помощи скотча.
Укладка мультифольги

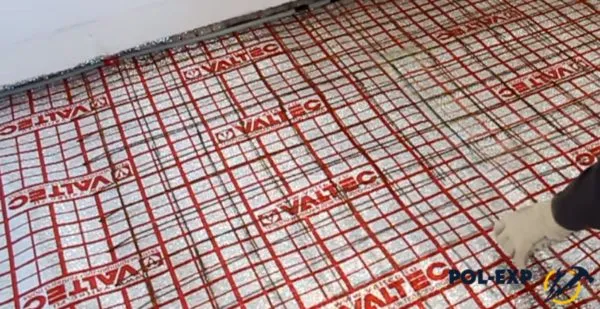

Шаг 6. Сверху на фольгу укладывается армирующая сетка с ячейками 10х10 см. Отдельные куски укладываются внахлест на 1-2 ячейки. Между собой сетка соединяется при помощи проволоки.

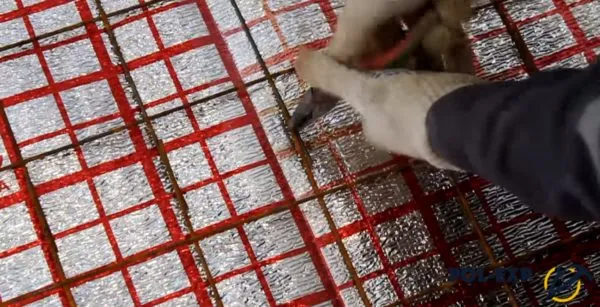

Куски сетки соединяются проволокой
Укладка армирующей сетки

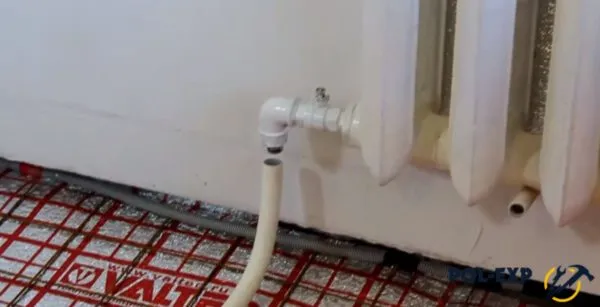

Шаг 7. Устанавливается и подключается труба, ведущая к обратке.
Подключение трубы
Шаг 8. К другому выходу из батареи монтируется труба водяного пола с сечением 20 мм. На начальный участок трубы можно надеть отрезок защитной гофры.
Подключение трубы водяного теплого пола

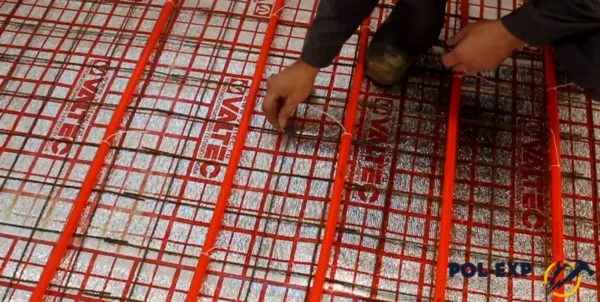

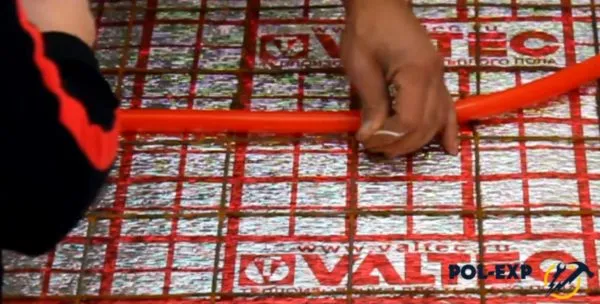

Шаг 9. Труба укладывается на пол и фиксируется к арматурной сетке при помощи пластиковых хомутов. При укладке важно проследить, чтобы на трубе не было изломов. Для формирования колен можно использовать фен, которым нагревается труба. Расстояние в контуре между соседними трубами должно составлять около 20 см в данном случае.
Фиксация трубы пластиковым хомутом

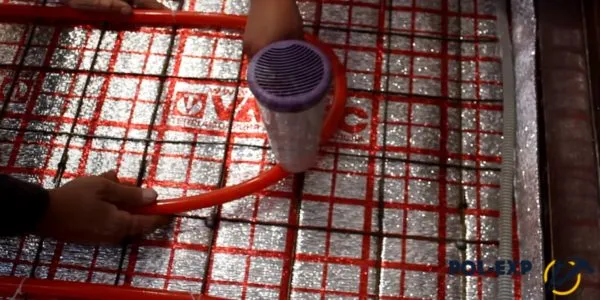

Нагрев трубы феном

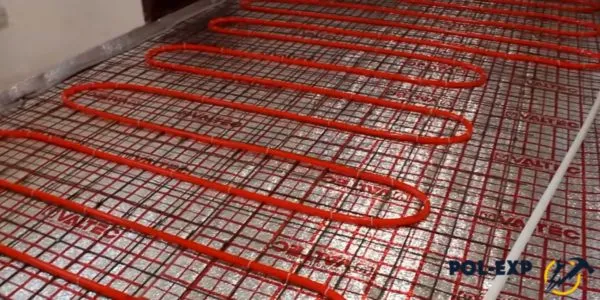

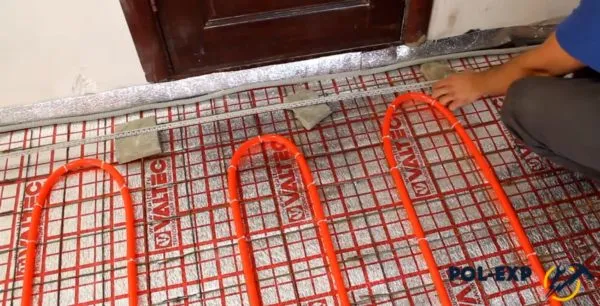

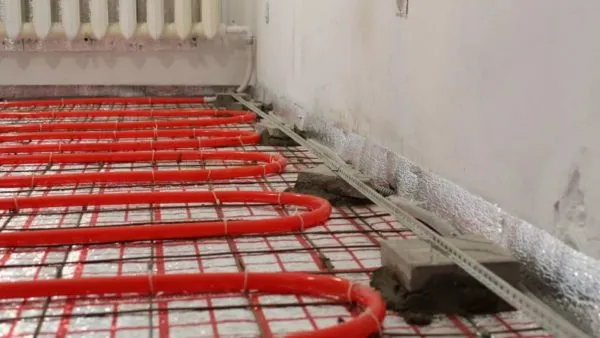

Шаг 10. Труба теплого пола уложена змейкой.
Труба уложена змейкой

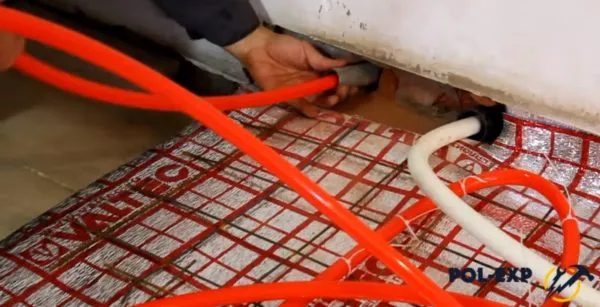

Шаг 11. Концы обратной трубы и теплого пола направляются в металлические патрубки, ведущие в подвал. Пустоты можно загерметизировать монтажной пеной.
Концы труб направляются в металлические патрубки

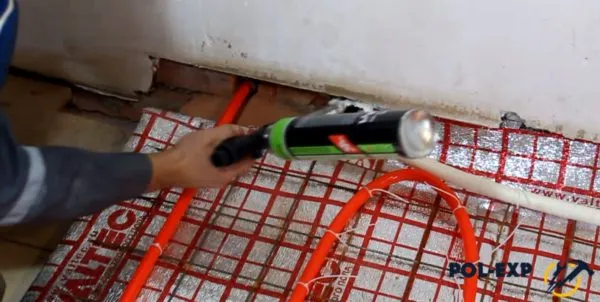

Пустоты задуваются монтажной пеной

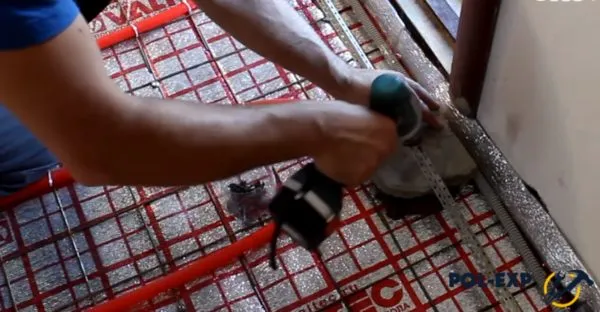

Шаг 12. Приподнимающиеся над уровнем пола участки металлической сетки фиксируются на основании пола при помощи дюбелей и металлических пластинок.
Дополнительная фиксация сетки

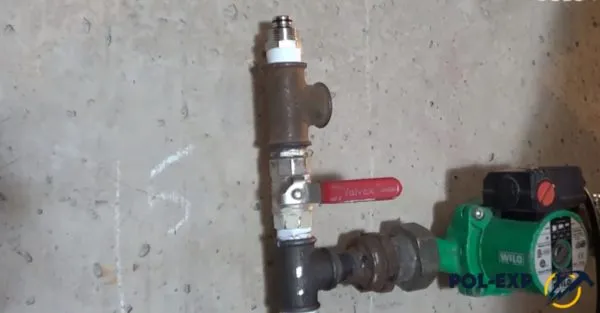

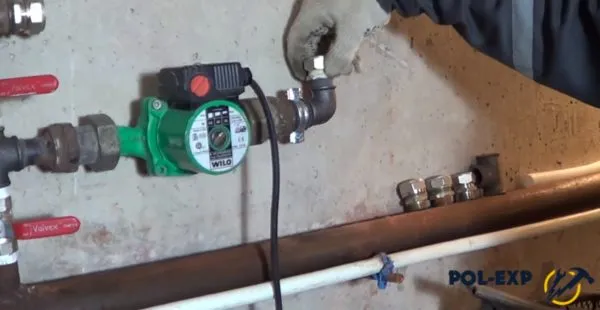

Шаг 13. Далее работы будут проводиться в подвале. Производится установка циркуляционного насоса. Он подключается к обратной трубе. В систему также устанавливаются два крана. Один из них будет перекрывать естественную циркуляцию. Нижний кран полностью перекрывает вход в обратную трубу.
Устанавливаются краны

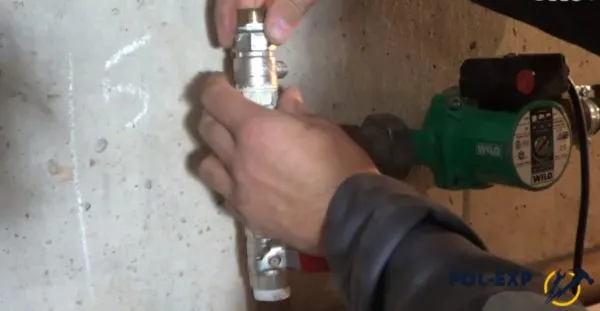

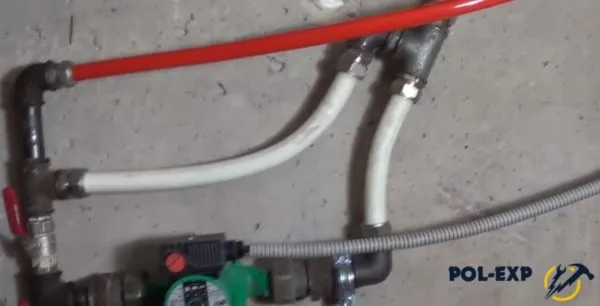

Шаг 14. Производится сборка регулирующего узла и подсоединение всех труб. В режиме естественной циркуляции вода по трубе теплого пола поступает в обратку при обоих открытых кранах. Если перекрыть верхний кран, то вода из теплого пола будет двигаться по дополнительной трубе в сторону насоса – это режим быстрого прогрева пола. Если нижний кран при выключенном насосе закрыт, то теплый пол будет полностью отключен.
Сборка регулирующего узла
Процесс сборки
Подключены трубы
Заливка стяжки
Завершающий этап монтажа водяного пола – заливка стяжки и укладка напольного покрытия.

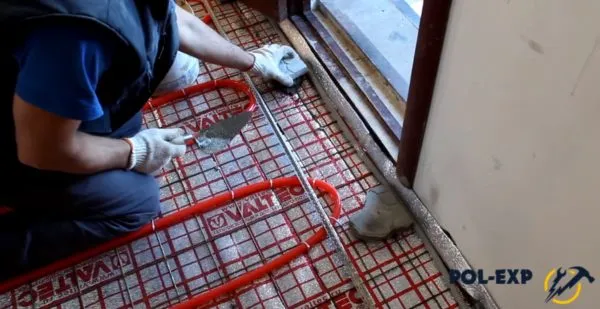

Шаг 1. Чтобы стяжка получилась ровной, устанавливаются металлические маяки. Они располагаются на кусочках бетона.
Установка маяков
Шаг 2. Кусочки бетона фиксируются на основании при помощи цементного раствора.
Фиксация кусков бетона
Шаг 3. Маяки фиксируются на бетоне при помощи саморезов в предварительно изготовленные отверстия. Все они должны быть выровнены строго по уровню.
Крепление маяков саморезами
Совет! Первые маяки лучше начинать устанавливать со стороны двери. Это позволит правильнее подобрать их высоту относительно дверного проема.
Шаг 4. Приготавливается бетонный раствор по точным пропорциям.

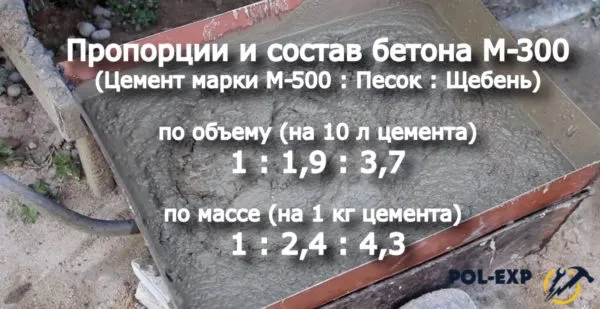

Требуемые пропорции
Шаг 5. Бетон равномерно распределяется по подготовленному полу.
Распределение бетона по полу
Важно! В момент укладки стяжки трубы пола должны быть наполнены водой.
Шаг 6. Бетонный раствор выравнивается по маякам при помощи правила.

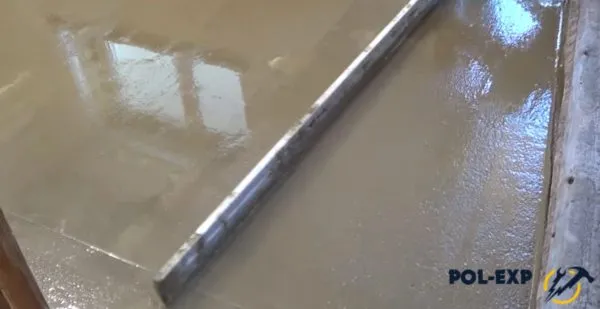

Выравнивание бетона правилом

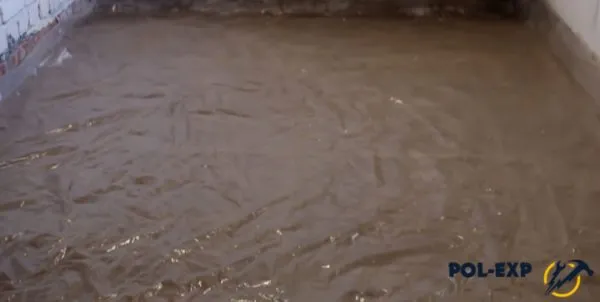

Шаг 7. Стяжка высушивается в течение 28 дней. Пол покрывается финишным покрытием.
Высыхание готовой стяжки
Видео – Монтаж водяного пола
Видео – Монтаж теплого ИК пола
Сложность и весь процесс изготовления теплого пола будут зависеть от того, какой вариант подогрева выбран. Водяной пол – пожалуй, самый оптимальный вариант для обустройства обогрева основания в частном доме или новостройке. Тем же, кому со стяжкой возиться не хочется, можно рекомендовать использовать инфракрасные полы.
