Теплые полы ТеплоЛюкс – обзор ИК и кабельных систем, пошаговые советы по монтажу

Теплые полы становятся все более востребованным элементом системы отопления в частных и многоквартирных домах. На российском рынке продукция компании ССТ «Специальные системы и технологии» особо востребована. ТеплоЛюкс — теплые полы, созданные с учетом условий эксплуатации в России и странах вокруг.

Содержание:

• Кто выпускает полы ТеплоЛюкс
• ИК пленочные решения нагрева полов
• Системы нагревательных мат
• Греющие кабели для подогрева полов
• Как правильно укладывать полы ТеплоЛюкс
• Инструкция по правильной эксплуатации полов ТеплоЛюкс
• Возможные неисправности пола ТеплоЛюкс

Кто выпускает полы ТеплоЛюкс

Кабельный электрический теплый пол ТеплоЛюкс является разработкой инженеров групп компаний, объединенных в один концерн с названием «Специальные системы и технологии». Согласно недавнему отчету ГК ССТ по количеству продаж является одним из мировых лидеров.

На базе предприятия изготавливаются системы антиобледенения, кабельные полы, нагревательные маты, регулирующая арматура.

ГК ССТ была основана в 1991 г. Основным направлением компании является производство систем отопления, оптимально соответствующих параметрам и особенностям отечественного энергоснабжения. Особой популярностью пользуются ИК – полы, нагревательные маты и кабель.

ИК пленочные решения нагрева полов

Производитель ССТ выпускает несколько модификаций ИК полов.

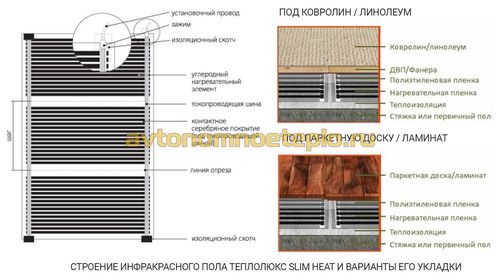

ТеплоЛюкс Slim Heat, имеет следующие технические характеристики и параметры:

•

  Тип напольного покрытия – пленка имеет толщину всего 0,34 мм. Допускается укладка под ламинат, паркет и линолеум. Запрещается использовать стяжку.

• Отапливаемая площадь – ТеплоЛюкс Slim Heat выпускается уже готовыми комплектами, предназначенными для отопления помещения от 1 до 10 м².
• Параметры и характеристики – инфракрасные сверхтонкие пленочные полы ТеплоЛюкс выпускаются в двух конфигурациях с производительностью 150 и 220 Вт/м². Последние предназначены для использования в качестве основного источника отопления здания.
• Комплектация – в каждом комплекте ИК пленки содержится регулирующее оборудование, термодатчик, клеммы для соединения.

Полы Slim Heat оптимально подойдут для бытовых помещений и офисов, а также комнат с большими теплопотерями.

Еще одна популярная модель – мобильные теплые полы ТеплоЛюкс Express. Конструкция включает тонкий нагревательный кабель, зафиксированный внутри ковра из искусственного нейлона. Для подключения используется стандартная розетка. Укладка осуществляется сверху напольного покрытия.

После эксплуатации инфракрасный переносной мобильный тёплый пол ТеплоЛюкс Экспресс быстро сворачивается и переносится в другое место. До комфортных 30°С, отапливаемая площадь прогревается всего за один час.

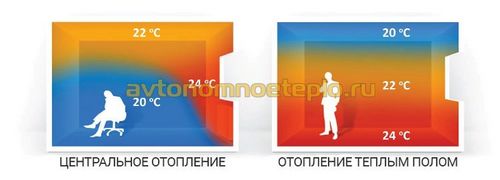

Принцип действия электрических теплых инфракрасных полов фирмы ТеплоЛюкс заключается в использовании ИК излучения. Под воздействием лучей нагревается поверхность предметов, расположенных сверху системы отопления. Избыток тепла удаляется с помощью естественной циркуляции воздуха.

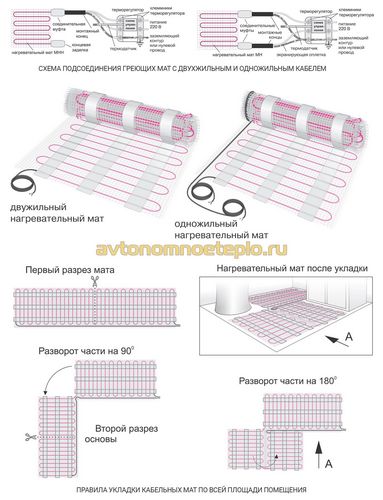

Системы нагревательных мат

В линейке производителя представлены три базовых модификации, отличающиеся параметрами, особенностями укладки и другими характеристиками.

•

  ТеплоЛюкс MINI – нагревательные маты, предназначенные для использования в качестве дополнительного обогрева помещения. Конструкция состоит из одножильного кабеля, зафиксированного на армирующей сетке. Маты ТеплоЛюкс MINI укладываются в слой плиточного клея или заливаются стяжкой. Максимальная мощность 150 Вт/ м².

• ТеплоЛюкс ProfiMat – используется двужильный греющий кабель, размещенный на стеклосетке для укрепления конструкции и защиты провода от механического повреждения. Нагревательные маты этой модификации предназначены для монтажа непосредственно в стяжку. Все важные элементы защищены от воздействия цементного раствора. ТеплоЛюкс ProfiMat подходят для помещений любого типа.

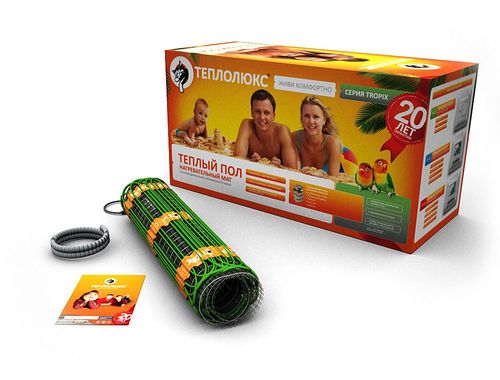

• ТеплоЛюкс Tropix – одна из самых популярных систем отопления, предлагаемых компанией. Имеет большую производительность 200 Вт/м², что достаточно для обогрева даже неотапливаемых помещений. Высокая степень защиты позволяет использовать маты для отопления бассейнов, саун.Маты в основном укладываются под плитку, но технические характеристики допускают использование системы для других видов напольного покрытия. Сохраняет работоспособность даже при падении температуры окружающей среды до – 10°С. ТеплоЛюкс Tropix оптимально подойдут в качестве основного источника отопления.

Греющие маты пользуется популярностью благодаря простой укладке и отсутствию необходимости в выполнении расчетов. В готовых полах уже высчитано минимальное расстояние между витками греющего кабеля, подобрана необходимая площадь и мощность. Требуется просто развернуть маты и зафиксировать конструкцию с помощью плиточного клея или стяжки.

Производитель предусмотрел, несколько типовых размеров греющих кабельных матов ТеплоЛюкс. В большинстве случаев для отопления помещения достаточно всего одного комплекта полов.

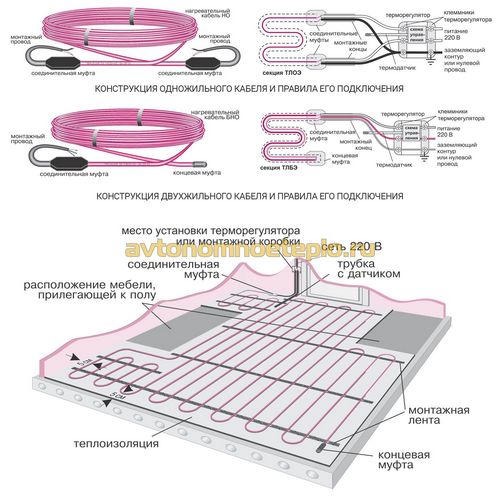

Греющие кабели для подогрева полов

Системы электрического обогрева полов марки ТеплоЛюкс включают в себя модификации с использованием одно и двужильного греющего кабеля.

Компания выпускает четыре базовых модели:

• ТеплоЛюкс Green Box – используется для помещений со сложной конфигурацией или планировкой. В комплект входит соединительная муфта, концевая гильза и провод для подсоединения к терморегулятору. Подключение выполняется с одного конца кабеля.От внешнего воздействия ТеплоЛюкс Green Box защищен экраном из алюминиевой фольги и прочной медной оплеткой. Для удобства укладки провода предусмотрена специальная катушка.
•

  ТеплоЛюкс Profiroll – особенностью линии является пожизненная гарантия от производителя. Система предназначена для комфортного и быстрого нагрева неотапливаемых помещений. В линейке представлен пол с 18 типоразмерами секций, что позволяет подобрать кабель необходимой мощности.Толщина электрического кабеля 5.7-6,5 мм. Используется инновационная конструкция соединительной муфты, обеспечивающая полную защиту кабеля и герметичность соединения. ТеплоЛюкс Profiroll – универсальная и производительная система отопления с максимальной надежностью и сроком эксплуатации.

• ТеплоЛюкс ТЛОЭ Standart – изготавливается с использованием одножильного кабеля. Система отопления предназначена для монтажа и эксплуатации в качестве дополнительного подогрева помещения. Максимальная отапливаемая площадь одного комплекта 30 м². В комплектацию ТеплоЛюкс ТЛОЭ Standart не входит терморегулятор и датчик температуры (приобретается отдельно).
• ТеплоЛюкс ТЛБЭ ELITE – система, разработанная для эксплуатации в качестве основного источника нагрева. Особенностью конструкции является использование двужильного экранируемого кабеля, возможность использования под любой тип напольного покрытия.Комфортная температура полов ТеплоЛюкс ELITE 26-28°С, при необходимости кабель может греть в диапазоне от 15 до 30°С. ТеплоЛюкс ТЛБЭ ELITE не рекомендуется укладывать в помещениях с высокой влажностью, недостаточной теплоизоляцией.

Отличие одножильного кабеля от двухжильного состоит в количестве «холодных» или не нагреваемых концов, особенностях подключения к источнику питания. Как правило, уложить двужильные системы и подсоединять их терморегулятору намного проще.

Как правильно укладывать полы ТеплоЛюкс

Правила укладки подробно описываются в инструкции по эксплуатации, предоставленной заводом изготовителем. Практика показывает, что зачастую неисправность системы отопления является прямым следствием несоблюдения рекомендаций во время монтажа полов своими руками.

При монтаже следует выполнять следующие этапы укладки:

• Подготовка основания – независимо от выбранной модификации полов, система отопления должна укладываться исключительно на ровное основание. Для выравнивания поверхности рекомендуется использовать самовыравнивающийся наливной пол.
• Теплоизоляция – увеличивает эффективность процесса нагрева полов, обеспечивает защиту от теплопотерь. В качестве теплоизолирующего материала можно использовать пенофол, пенополистирол и пенопласт. Для инфракрасных полов запрещается использовать положку с фольгированным покрытием.
• Укладка кабеля или пленки – сверху изоляции раскладывается провод. Максимально допустимое расстояние между кабелем не менее 10 см. Расчет шага выполняют по специальной формуле или с помощью онлайн калькулятора. Монтаж нагревательных матов теплого электрического пола ТеплоЛюкс выполняют с учетом того, что сверху системы отопления не должна стоять мебель. Укладывают полы с отступом 10-15 см от стены.
• Финишный слой – для кабеля или матов можно использовать цементную стяжку или сухую смесь. Инфракрасные полы укладываются непосредственно под напольное покрытие. Допускается монтаж плитки с использованием клеевого состава. Запрещается заливка ИК пленки цементной стяжкой. Укладка ламината выполняется по твердой подложке уложенной сверху пленки.
• Терморегулятор и датчики – в процессе работ необходимо подготовить штробы под прокладку соединительного провода, датчика и коробки регулятора. Выносной датчик температуры подключается к терморегулятору и укладывается между витками кабеля.Блок управления полом ТеплоЛюкс устанавливается в одном помещении с системой отопления, на расстоянии не менее 15 см от напольного покрытия. Провода подключаются к терморегулятору согласно схеме подключения. Перед запуском система прозванивается тестером.
• Напольное покрытие – греющие кабели, маты и пленка подходят практически под любой тип отделочного материала. Так как, самостоятельно уложить плитку проблематично, зачастую, в качестве напольного покрытия выбирают ламинат или линолеум. Интенсивность нагрева в данном случае не должна превышать 28-29°С. Для систем, уложенных под ламинат и линолеум, обязательно использовать регулятор тёплого пола ТеплоЛюкс.

Необходимо несколько раз проверить работу теплого электрического пола ТеплоЛюкс в процессе монтажа. Работоспособность системы отопления тестируют после укладки кабеля, заливки стяжки, монтажа напольного покрытия.

Инструкция по правильной эксплуатации полов ТеплоЛюкс

Чтобы обеспечить длительную эксплуатацию теплых полов, потребуется соблюдать рекомендации производителя. Сервисное обслуживание по гарантии выполняется только при условии соблюдения всех требований, указанных в инструкции:

•

  Настройка терморегулятора – при нормальном рабочем режиме поддерживается температура 28°С. Срок службы обогреваемого пола ТеплоЛюкс, существенно сокращается при постоянном перегревании кабеля. Использование терморегулятора является обязательным. Пол ТеплоЛюкс потребляет электроэнергии от 150-200 Вт/час, на каждый м² площади. После установки блока управления можно снизить расходы до 70-100 Вт.

• Установка датчика температуры – одна из самых распространенных проблем при выполнении монтажа своими руками. Причины того, что датчик не установлен в пол могут быть разными – забывчивость, желание сэкономить и т.д., но результат всегда один – быстрый выход из строя греющего кабеля.
• Особенности эксплуатации – при выборе греющего кабеля необходимо обращать внимание на особенности его применения. Обычно производитель подробно оговаривает технические характеристики полов ТеплоЛюкс, в частности, может ли система использоваться в качестве основного источника отопления. Как правило, одножильный кабель применяется исключительно для дополнительного обогрева помещений.

Подключение теплого пола ТеплоЛюкс к терморегулятору позволит снизить расходы на электроэнергию приблизительно на 40%, а также облегчит процесс управления системой и увеличит срок ее эксплуатации.

Возможные неисправности пола ТеплоЛюкс

Одной из распространенных неисправностей теплых полов является нарушение нормальной работоспособности системы. Как проверить греет ли кабель?

• Пол ТеплоЛюкс должен нагреваться со скоростью приблизительно 1-2 часа после включения. При первом запуске прогрев поверхности будет выполняться около суток.
• Проверить работоспособность системы можно с помощью замеров сопротивления на краях кабеля или клеммах терморегулятора. Отклонения от норм, указанных в инструкции по эксплуатации не должны превышать 5%.
• Использование расходников и регулирующего оборудования, изготовленных другим производителем. Компания ССТ производит все необходимые аксессуары для пола ТеплоЛюкс. Использование продукции других производителей во время монтажа и в процессе эксплуатации приводит к нарушениям в работе системы.
• Терморегулятор и датчик – о неисправности можно узнать с помощью тестера. После замены работоспособность системы отопления полностью восстанавливается.

Чтобы уменьшить вероятность выхода теплых полов из строя, следует тщательно соблюдать рекомендации относительно монтажа и эксплуатации. В таком случае система отопления сохранит работоспособность не менее 20 лет.
