В большинстве случаев системы теплых полов могут выступать в качестве основного источника тепла или же дополнять основное отопление, поддерживая комфортную температуру в помещении. Особенно это важно для жилых помещений, расположенных на нижних этажах. На сегодняшний день теплые полы Теплолюкс являются лидером на рынке обогревательного оборудования в России.

Содержание:

• Особенности конструкции
• Расчет
  • Компоненты системы
• Виды систем прогрева Теплолюкс
• Теплый пол Теплолюкс – инструкция
  • Установка секций
  • Установка датчика

Его главное отличие – невысокая цена при качестве, не уступающем известным зарубежным брендам.

Особенности конструкции

Подмосковная группа компаний «Специальные системы и технологии» на базе крупнейшего в Европе завода по выпуску электрооборудования разработала несколько видов теплого пола. Они объединены под одной торговой маркой «Теплолюкс».

В настоящее время налажен выпуск изделий на основе готовых матов отдельных кабелей нагрева с монтажными лентами. Применяются в зависимости от выбранной схемы установки. Система может быть установлена в качестве основного источника отопления либо вспомогательного. Выбор определяется параметрами помещения – площадью, теплоизоляцией и требуемым температурным режимом. Для небольших комнат был разработан экономичный в ценовом плане комплект — теплый пол Теплолюкс мини. Он рассчитан на небольшую площадь покрытия — до 0,65 м².

Но главным преимуществом систем компании являются конструктивные особенности элементов и применяемые материалы для их производства:

• Маты для равномерного распределения тепла изготовлены из специального состава. В него входит кварц и материалы с хорошими показателями теплопроводности.
• Для увеличения мощности на 1 м² поверхности можно устанавливать двужильные кабеля.
• Помимо стандартных комплектов была разработана уникальная система Express – мобильный теплый пол. Он не нуждается в монтаже и специальном покрытии.

Основным преимуществом является доступная стоимость теплого пола. Благодаря современной производственной линии и применению новаторских технологий удалось добиться низкой себестоимости продукции. Кроме этого можно выделить следующие преимущества:

1. Полностью безопасная и эффективная конструкция электрического кабеля. Защитная оплетка подающего и нагревательного элемента. Наружная оболочка из гибкого полимера защищает провод от механических повреждений и способствует равномерному распределению тепла.
2. Различные варианты установки в зависимости от типа покрытия характерны для всех моделей теплого пола Теплолюкс. Инструкция по монтажу прилагается к каждому набору, что значительно упрощает весь процесс.
3. Возможность комплектации различными типами терморегуляторов, начиная от механических моделей и заканчивая комплексом автоматического контроля температурного режима.

Однако наряду с этим есть ряд характерных недостатков. Они свойственны практически всем видам электрических нагревательных систем – окисление контактов подключения к блоку управления и повреждение структуры жил при резком скачке напряжения. И даже если возникает ситуация, когда теплый пол Теплолюкс не греет – проблема может быть в месте подсоединения провода к терморегулятору, либо в самом устройстве. Случаи выхода из строя кабеля крайне редки.

Расчет

Тёплые электрические полы Теплолюкс устанавливаются только после выполнения определенных расчетов. Основным критерием для них служит требуемая тепловая мощность на 1 м² поверхности. Этот показатель можно определить путем сложных вычислений, в которых принимается во внимание материал изготовления стен, степень их утепления. При нормальных показателях можно брать в расчет следующие данные:

Эти величины берутся во внимание только при наличии основной системы отопления. Если же установка делается в неотапливаемом помещении, следует выбирать более мощные модели.

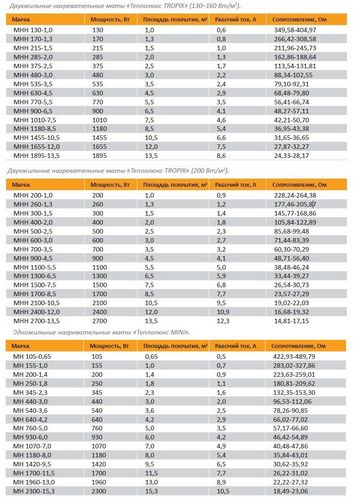

В ассортименте компании можно выбрать двужильные и одножильные модели, отличающиеся тепловыми характеристиками и площадью обогрева.

Кроме этого следует учитывать элементы управления, которые включают в себя датчик температуры и терморегулятор для теплого пола Теплолюкс. Оптимальным вариантом комплектации системы является многофункциональный прибор SE 2000. Удобная сенсорная панель, возможность выбора нескольких программ обогрева и 2 датчика температуры в комплексе дадут возможность не только эффективно, но и экономично обогревать помещение.

Компоненты системы

Система, независимо от используемой модели, состоит из нескольких компонентов:

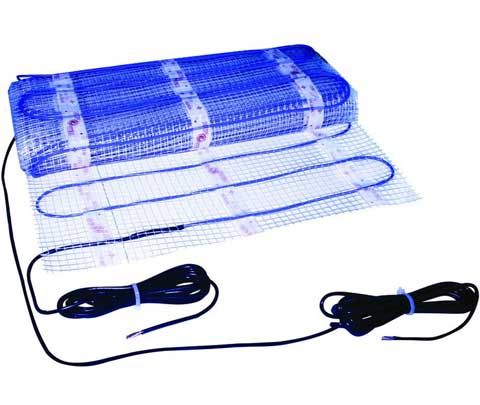

• секции для нагревания – обрезки кабеля, одно или двухжильного с расчетной длиной. Они оборудованы монтажными концами, необходимыми для подключения к сети.
• терморегулятор для теплого пола Теплолюкс – это устройство, которое согласно заданным пользователем параметрам температуры, регулирует подачу электроэнергии в систему, то есть он способствует более экономичной работе. Как правило, терморегулятор в комплектацию этого пола не входит. Для снижения электрозатрат рекомендуется дополнительно использовать также изоляционный материал. Компания выпускает его в виде особой смеси.

На заметку

Хорошее утепление пола дает экономию тепла до 30%. При монтаже теплого пола рекомендуется выбирать утеплители с величиной теплопроводности порядка 0,05 Вт/м*С.

При устройстве утепления систем полного подогрева помещения теплоизоляцию можно выполнять, скажем, из твердого листового пенополистирола (от 30 мм) для дополнительного – рекомендован вспененный материал ( 3–10 мм) и т. д. Стоимость теплого пола зависит как от количества компонентов, так и от их качества.

Виды систем прогрева Теплолюкс

Тёплые полы электрические Теплолюкс подразделяют на виды по таким параметрам кабеля, как его расположение в греющем мате и сколько в нем жил, какова толщина мата.

Выделим отдельно самые востребованные модели этого бренда.

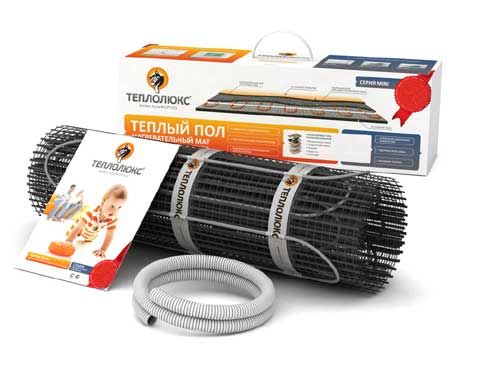

• Теплолюкс теплый пол Мини. Это идеальное решение для прогрева помещений с низкими потолками, где на счету каждый сантиметр. Чрезвычайно малая толщина мата дает возможность ощутимо уменьшить высоту стяжки. Установка сводится к «сборке пазла»: разрезать маты на части и собрать по плану, без какой-либо дополнительной протяжки кабеля.
• Теплолюкс Tropix. Система аналогична по назначению и размерам модели Mini, но более модернизированная, а вместо одножильного кабеля здесь предусмотрен – двухжильный.

На заметку

Обе эти модели считаются сверхтонкими так как практически  не отнимают пространства в помещении. Монтируя теплые полы под плитку, цементно-песчаную стяжку можно вообще не использовать, пол укладывают в плиточный раствор.

• Теплый пол Теплолюкс Профи. Он вобрал в себя лучшие инновационные разработки, а используемые в производстве современные технологии обеспечивают высокое качество. Все это стало основанием для пожизненной гарантии этих изделий.

Теплый пол Теплолюкс – инструкция

Монтаж начинается с подготовительного этапа, на котором

• прокладывают шторбы на стене, необходимые для монтажа терморегулятора, канавки, куда поместят трубку датчика и т. д.
• выравнивают поверхность и очищают ее от мусора;
• укладывают теплоизоляционный слой.

В принципе в общей схеме устройства секций нагрева нет ничего сложного, тем более что для этого можно использовать монтажную ленту, которая сильно облегчает процесс.

Установка секций

Обязательным мероприятием при монтаже системы является составление плана раскладки секций.

При расчете обогреваемой площади от стен, мебели и стационарного оборудования отступают на 5 см. Для расчета шага укладки полученную величину умножают на 100 и делят на длину секций. Последний параметр выбирают из специальных таблиц. Они , как правило, бывают приложены к инструкции.

На заметку

От расчетного шага допустимо отклонение порядка одного сантиметра. На каждом куске в полметра витки кабеля могут сближаться не более, чем на 80 мм, а сам он может располагаться от нагревательных приборов не ближе, чем на 10 см.

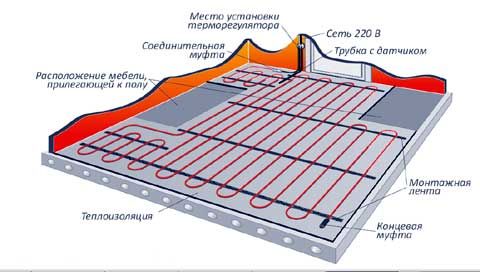

На этой же схеме раскладки необходимо отметить места, где необходимо расположить терморегулятор, соединительные и концевые муфты, расположенные на полу и датчик температуры. Установочные кабели подводят к терморегулятору.

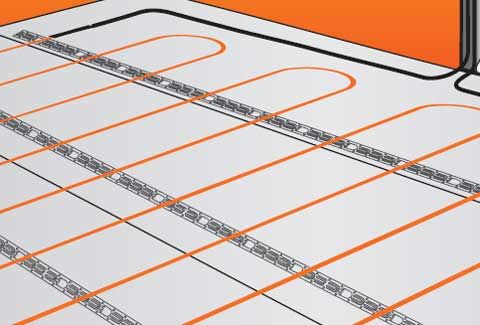

На слой утеплителя в участках, где в соответствии с раскладкой оканчиваются секции нагрева, крепят монтажную ленту, зажимы которой будут фиксировать кабель. Для больших помещений рекомендуется дополнительно устанавливать ленту и на внутренней части с шагом в 2–3 метра. Провода при укладке должны ложиться равномерно, без изгибов и заломов, нигде не пересекаясь.

Совет

Для поверхностей, где одной секции может оказаться недостаточно, площадь разбивают на участки в соответствии с мощностью нагревательного элемента, который будет на нее уложен.

Установка датчика

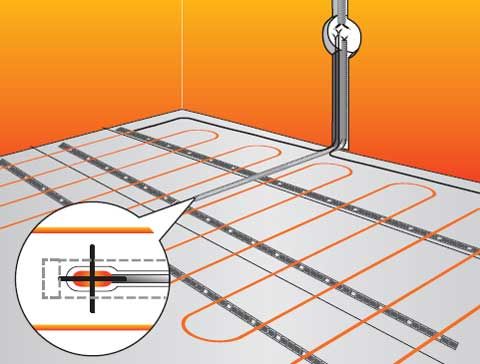

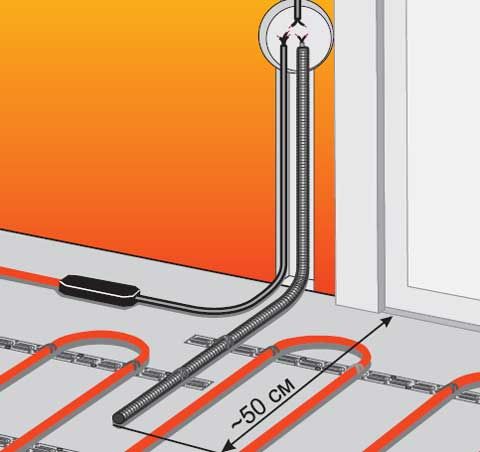

Датчик укладывают в гофрированной трубке для монтажа, отстоящей от стены с расположенным на ней терморегулятором, на полметра. Прибор необходимо расположить поближе к концу трубки. Один ее конец при монтаже в месте, указанном на схеме раскладки, закрывают заглушкой, а другой – с установочными проводами устанавливают ближе к терморегулятору.

Совет

Если к терморегулятору подключены несколько секций, то в подобных случаях используют распаечную коробку, и датчик этим концом должен расположиться близ нее.

Трубку фиксируют к основе, используя ту же монтажную ленту. Датчик внутри нее должен свободно перемещаться. Это позволит без особых хлопот заменить его в случае неисправности. Проверяется это очень просто: вытягивают его установочный провод на 5-10 см и вставляют обратно.

Терморегулятор устанавливают в соответствии с его инструкций и проверяют систему на работоспособность.

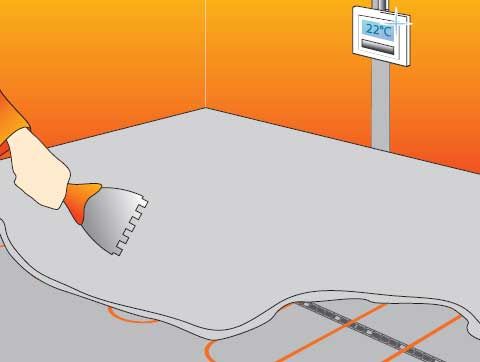

Завершающий этап монтажа системы Теплолюкс – заливка стяжки толщиной 3–5 см. К эксплуатации таких полов можно приступить примерно через 28 дней – времени, необходимого для полного схватывания бетона.

Внимание

При первом включении сначала может показаться, что теплый пол Теплолюкс не греет. Просто в первый раз для достижения требуемой температуры системе может понадобиться от 6 часов до двух суток, в зависимости от помещения.
