Введение.

Государство установило важнейшие направления развития нашей страны и объявило о запуске национальной программы «Доступное и комфортное жилье» как главной приоритетной задаче.

 В городах для возведения жилых домов в основном используются типовые и индивидуальные проекты, разрабатываемые крупными проектными институтами. Проектирование индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений выполняется, как правило, небольшими проектными мастерскими, расположенными в районе строительства. Учитывая, что эксплуатационный квалифицированный
персонал в коттеджных и дачных поселках зачастую отсутствует, к разработке проекта и его монтажу предъявляются повышенные требования. Важную часть рабочей документации проекта строительства жилого дома составляет «Электротехнический раздел».

Основными требованиями к нему являются:

1. электробезопасность (защитное заземление);
2. пожаробезопасность (молние-защита);
3. надежность работы электроустановки.

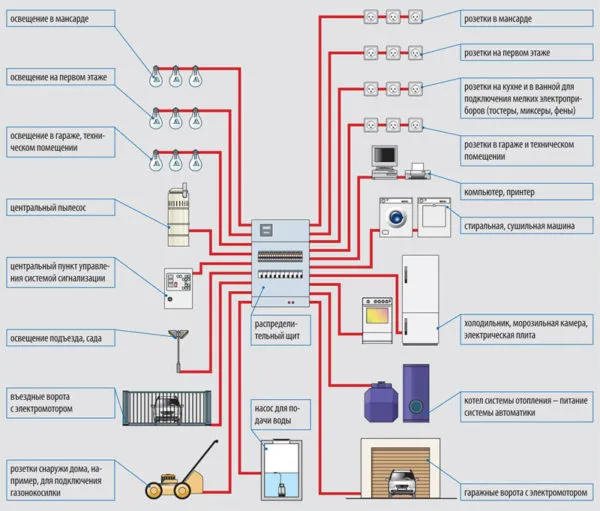

Современные коттеджи и дачные дома энергонасыщены большим количеством электрооборудования (электробойлеры, электродвигатели вентиляционных систем и насосов, дорогой бытовой электроникой, слаботочные системы). Проектное решение по надёжности электроснабжения принимается в зависимости от надёжности работы проектируемого электрооборудования. В настоящее время в российской электроэнергетике формируется конкурентный рынок электроэнергии: меняется система РАО «ЕЭС», создаются новые компании (производство и сбыт электроэнергии, ремонт и сервис).

 При разработке проектной документации заказчик предъявляет высокие требования и к электрооборудованию. У проектировщика есть широкий выбор электрооборудования, выпускаемого как в России, так и за рубежом.
Сдерживающим фактором широкого внедрения новейших разработок электрооборудования является только его относительно высокая стоимость. В связи с этим определяющим показателем при выборе изделий становится «цена-качество». В области проектирования электрооборудования стали разрабатываться так называемые «умные дома». В современных проектных решениях коттеджей предусматривается почти 100%-ное автоматическое
управление инженерным электрооборудованием.

Электроснабжение.

 Для выполнения рабочей документации по электроснабжению индивидуальных жилых домов, коттеджей и дачных (садовых) домов необходимо иметь следующую исходно-разрешительную документацию:
— техническое задание на проектирование;
— геоподоснова (разработка не позднее 2 лет) с нанесением коттеджа или жилого дома и точкой присоединения к сетям 0,4 кВ (М1:500);
— технические условия на присоединение мощности к сети энергоснабжающей организации;
— технические условия Энергосбыта на учёт электроэнергии.

 Для индивидуальных домов предусматривается в основном III категория электроснабжения. В соответствии с ПУЭ (7 издание) III категория электроснабжения обеспечивается по кабельной линии или воздушному вводу от одного источника электроэнергии. Точкой присоединения отпущенной мощности, как правило, является опора воздушной линии 0,4 кВ, реже — наконечники автоматического выключателя отдельно стоящей трансформаторной подстанции ТП-10/0,4 кВ. Ответвления от воздушной линии к вводу дома выполняются самонесущим изолированным проводом (СИП). Длина ответвления определяется проектным расчетом, в случае превышения расчетного пролёта устанавливается дополнительная опора. Расстояние от СИП до земли предусматривается в соответствии с ПУЭ (7 издание) раздела 2, глава 2.4.

 В соответствии с требованиями энергоснабжающей организации и в соответствии с СП 30-102-99 п. 4.3.13 и пожарной инспекции на наружной стороне на вводе в дом должен устанавливаться опломбированный энергосистемой шкаф с отключающим аппаратом. В соответствии с требованиями ПУЭ (7 издание) п.7.1.22 на воздушном вводе в дом в шкафу с отключающим аппаратом должны устанавливаться ограничители перенапряжения. Они предназначены для защиты электроустановки дома от грозовых и коммутационных перенапряжений.

Силовое электрооборудование.

 Построение электрической принципиальной схемы электроустановки коттеджа выполняется на основании технических условий энергоснабжающей организации и категории электроснабжения дома. Ввод питающей сети, как правило, следует принимать однофазным.

 На случай аварийного отключения от энергоснабжающей сети можно предусмотреть дополнительный источник электропитания для электроприёмников, обеспечивающих комфортную жизнедеятельность человека в доме. Это может быть как источник бесперебойного питания (ИБП) при малой электрической нагрузке и коротком времени отключения сети, так и малая передвижная электрическая станция (ДЭС).

 Жилые дома по насыщенности электроприёмников делятся на I и II категорию.
Дома I категории не имеют верхнего ограничения уровня электрификации быта, который определяется заказчиком.

 В состав электроприемников домов I категории, кроме традиционного набора электроприёмников, принятого для жилых домов II категории, могут входить в различных сочетаниях: сауны, электроводонагреватели, кондиционеры, электроподогрев пола, джакузи и т.п.

Дома II категории имеют два уровня электрификации:

с газовыми плитами и с электроплитами для приготовления пищи.

 В состав электроприёмников домов II категории входят: освещение, розеточная сеть, электроплита, стиральная машина с электроподогревом, телерадиоаппаратура, бытовой прибор мощностью до 2,2 кВт, пылесос, холодильник.

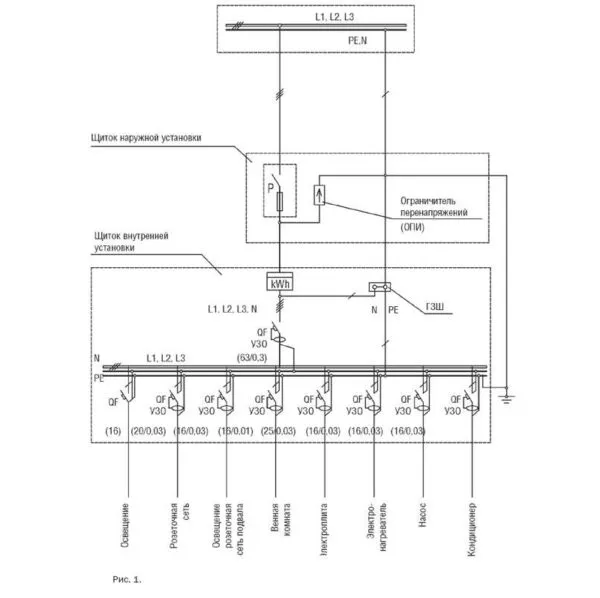

 В схеме щита в обязательном порядке должны присутствовать следующие элементы электрооборудования:
— на вводе в дом (наружный щит) – шкаф со степенью защиты IP54 в котором устанавливаются :
— ограничитель перенапряжения;
— защитный аппарат (рубильник с предохранителями), обеспечивающий защиту от сверхтоков, соответствующий нагрузке на вводе (разрешенной мощности на присоединение).

 В удобном для доступа и обслуживания месте (электрощитовая или коридор, тамбур, как исключение – сухие подвалы) устанавливается вводно распределительный щит. Помещение предусматривается с естественной
вентиляцией и температурным режимом не ниже +5оС.

 Внутренний распределительный щит (устанавливается внутри дома) состоит из:
— счетчика электрической энергии;
— вводного автоматического выключателя с УЗО. Рекомендуется совмещать защитный аппарат с устройством защитного отключения (УЗО) с уставкой по току утечки 100-300 мА. УЗО с током утечки 100-300 мА повышает уровень защиты от возгорания, при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты. Особенно это актуально для домов, построенных из дерева.

Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью.

 Допускается в индивидуальных жилых домах смешанное питание освещения и штепсельных розеток комнат. В распределительном щитке предусматривается не менее пяти групповых линий для питания общего освещения, штепсельных розеток комнат, кухни для подключения приборов до 2,2 кВт, ванной комнаты, электроплиты (линию питания электроплиты при трехфазном вводе 380/ 220 В рекомендуется выполнять трехфазной).

 Распределительные щиты для жилых зданий разрабатываются на основании общих технических условий ГОСТ Р 51628-2000. Стандарт устанавливает требования к щиткам, присоединяемым к цепям напряжением 220 В и 380/220В трехфазного переменного тока частотой 50-60 Гц в электроустановках с системами заземления TN-S, TN-C-S.

 Распределительные шкафы предусматриваются стационарные, навесного исполнения со степенью защиты IP54. На всех распределительных щитах предусматривается изолирован-ная от корпуса шина N.
В качестве коммутационной аппаратуры для электродвигателей насосов и вентиляторов предусматриваются ящики управления типа Я5000 или используется пусковая и защитная аппаратура, поставляемая комплектно с
устанавливаемым оборудованием.
Управление электродвигателями вентсистем и насосов автоматическое или ручное. Для отключения вентиляции при пожаре устанавливаются независимые расцепители автоматических выключателей групповых линий. Для подключения бытовых электроприемников предусматривается разветвленная сеть двухполюсных розеток с третьим заземляющим контактом. При выборе типа и установки штепсельных розеток учитывается категория помещения. Конструкция розеток и вилок не должна допускать включения в розетку с более высоким или низким напряжением, чем напряжение вилки.

Розетки должны устанавливаться на стене не выше 1 метра от уровня пола, с учетом назначения помещения и оформления интерьера. Допускается установка штепсельных розеток в специальных электротехнических плинтусах, выполненных из негорючих материалов. Схема электрическая принципиальная индивидуального жилого дома представлена на рис.1

Рекомендуем также: «Как сделать из проекта исполнительную документацию ?» и другие статьи раздела «Правовая грамотность».

Внутреннее электроосвещение

 При выполнении проекта электроосвещения величины освещенности, коэффициенты запаса и качественные показатели осветительной установки принимаются в соответствии со СНиП 23-05-95 «Естественное и искусственное освещение» и МГСН 2.06-99 «Естественное, искусственное и совмещенное освещение».

 В жилых домах предусматривается общее рабочее освещение и ремонтное освещение:

• Рабочее освещение выполняется на напряжении 220 В;
• ремонтное — на напряжении 42 В от безопасных разделяющих трансформаторов.

 Ремонтным освещением оборудуются электрощитовые, венткамеры. В качестве
источников освещения применяются энергосберегающие лампы. Уровни освещенности и осветительная арматура принимаются в соответствии с характером их светораспределения, экономической эффективности, с назначением помещений и условий окружающей среды.

 В технических помещениях (электрощитовые, венткамеры и т.п.) для подключения переносных осветительных приборов для ремонта оборудования устанавливаются розетки на 42 В.

Типы светильников и их месторасположение в жилых помещениях определяются заданием на проектирование или дизайн-проектом.

 Для освещения подвалов, кладовых, чердачных помещений и т.п. светильники должны быть в соответствующем исполнении. Для помещений, где устанавливаются газовые приборы для отопления, следует применять светильники во взрывобезопасном исполнении.

 В жилых комнатах и других помещениях площадью более 10 кв. м следует предусматривать возможность установки многоламповых светильников с включением ламп по частям. Для оформления интерьера по дизайн-проекту устанавливаются настенные бра.
Управление освещением предусматривается местное — выключателями, устанавливаемыми у входа в помещения.

 Электропроводки в индивидуальных жилых домах выполняются в соответствии с требованиями ПУЭ (7 издание), ГОСТ Р 50571, СНиП 3.05.06-85, НПБ и т.д. В индивидуальных жилых домах следует применять кабели и провода с медными жилами, не распространяющие горение. Сечение проводников необходимо выполнять согласно требованиям соответствующих глав ПУЭ (7 издание).

 Электропроводку следует предусматривать сменяемой:

• скрыто — в каналах строительных конструкций, замоноличенных трубах, в трубах за подвесным потолком;
• открыто -в электротехнических плинтусах, коробах.

 На применяемые кабели, провода, пластмассовые короба, плинтусы, трубы, соединительные и ответвительные коробки и т.п. должны быть пожарные сертификаты соответствия. В саунах, ванных комнатах, санузлах, душевых, как правило, применяется скрытая проводка. Запрещается в перечисленных помещениях прокладывать провода с металлической оболочкой, в металлических трубах и металлических рукавах. При разработке проекта для помещений, содержащих нагреватели для саун, необходимо выполнять требования ГОСТ Р 50571.12- 96 часть 7, раздел 703.

 Питающие, распределительные и групповые сети выполняются трех проводными (три фазы, нулевой и защитный проводник), четырёх-проводными (три фазы и защитный проводник) и пятипроводными (три фазы, нулевой и защитный проводник). При проектировании электропроводок жилых домов необходимо руководствоваться требованиями ГОСТ Р 50571.15-97 часть 5, глава 52. Учёт электроэнергии

 При разработке раздела учёта электроэнергии предварительно заказчику необходимо получить технические условия по организации учёта, разрешение на использование электроэнергии для термических целей и разрешение на присоединение мощности в энергоснабжающей организации. Вновь строящиеся дома в коттеджных посёлках должны оснащаться автоматизированными системами контроля и учёта электропотребления (АСКУЭ). Требование к выполнению проектов АСКУЭ определяются техническими условиями на систему, которые выдает «Энергосбыт».

 Для расчета за электрическую энергию на вводно-распределительном щите коттеджа должен устанавливаться расчетный электронный счетчик активной энергии. При мощности электроустановки дома до 100 А предпочтительнее устанавливать счетчики электрической энергии прямого включения, двухтарифные, с возможностью передачи данных учета и потребления электроэнергии. В шкафу рядом со счетчиком электрической энергии должна устанавливаться клеммная переходная коробка, которая опечатывается энергоснабжающей организацией и служит для отключения счетчика в случае его демонтажа. При наличии в индивидуальных жилых домах нагрузки электроотопления или другой термической мощности более 10 кВт следует устанавливать самостоятельный расчетный счетчик на данную нагрузку.

 Граница раздела балансовой принадлежности и эксплуатационной ответственности, как правило, должна устанавливаться на вводе в здание.
Раздел проекта «Учёт электроэнергии» в обязательном порядке должен быть согласован с «Энергосбытом»
района.

Защитные меры электробезопасности.

 Защитные мероприятия предусматриваются в соответствии с требованиями гл.1-7 ПУЭ, ГОСТ Р 50571 и других нормативных документов.
Основными мерами по электробезопасности в сетях с глухозаземленной нейтралью является зануление и защитное заземление.

 Для электроприемников индивидуальных жилых домов предусматривается система заземления электрических сетей типа ТN-S. РЕ и N проводники работают раздельно начиная от вводно-распределительного устройства дома.

 Защитное заземление предусматривается в соответствии с ПУЭ (7 издание) п.7.1.68. Функцию главной заземляющей шины (ГЗШ) выполняет шина РЕ вводно- распределительного щита. К шине ГЗШ присоединяются все проводники РЕ системы уравнивания потенциала жилого дома. Соединение проводящих частей между собой выполняется при помощи ГЗШ. Система уравнивания потенциалов выполняется в соответствии с ПУЭ п. 1.7.82. На вводе в здание выполняется система уравнивания потенциалов путем объединения всех стальных строительных конструкций, молниезащиты, водопровода, канализации, вентиляции и т.д. Заземляющие устройства и защитные проводники должны соответствовать требованиям ГОСТ Р 50571.10-96 часть 5, глава 54.

 В целях электробезопасности предусматривается заземляющее устройство на вводе в жилой дом. В качестве заземляющего устройства предусматривается использовать стальной уголок сеч. 50х50 мм, длиной 2500 мм и сталь полосовую сеч. 40х4 мм.

 Контур заземления в электрощитовых выполняется из стальной полосы сечением 25х25мм.

 В соответствии с ПУЭ (7 издание) п.1.7.61 сопротивление заземлителя повторного заземления не нормируется. В качестве дополнительной меры электробезопасности в распределительных щитах на всех линиях к силовым токоприемникам, для розеточной сети и освещения, кроме цепей пожарной и охранной сигнализации устанавливаются устройства защитного отключения УЗО.

 Настоящим проектом предусматривается главная система выравнивания потенциалов, соединяющая между собой
следующие проводящие части:
— заземляющий проводник присоединенный к заземлителю;
— металлические трубы коммуникаций, входящих в здание;
— металлические части систем вентиляции. Соединение частей между собой осуществляется при помощи главной заземляющей шины. Внутри ГРЩ и щитов ВРУ в качестве главной заземляющей шины следует использовать шину РЕ.

 В качестве защитных проводников (РЕ) предусматривается:
— пятый проводник в трехфазной распределительной сети с нулевым рабочим проводником;
— четвертая жила в трехфазной распределительной сети без нулевого рабочего проводника;
— третий проводник в однофазной распределительной и групповой сети с нулевым рабочим проводником.

Молниезащита.

 Защита от прямых ударов молнии и вторичных проявлений молний коттеджей, индивидуальных жилых домов обязательно должна разрабатываться в проекте.  Особенно тяжелые последствия ударов молнии для жилых домов из дерева – это пожары.
Молниеотводы состоят из молниеприёмника, токоотвода и заземляющего устройства.

 Молниеприемники подразделяются на стержневые и тросовые.

• стержневые молниеотводы выполняются в виде
  вертикально установленных стержней;
• тросовые молниеотводы выполняются в виде горизонтально подвешиваемых тросов, которые являются молниеприемниками.

 В качестве молниеприемника может применяться металлическая сетка, укладываемая в слой утеплителя кровли, с ячейками 10х10м или 20х20 м в зависимости от уровня защиты жилого дома.

 Токоотводы, соединяющие молниеприемник с заземляющим устройством должны быть из полосовой (сеч.25х4 мм) или круглой стали (диаметром 8 мм).  Прокладываются кратчайшим путём, без образования петель и острых углов.

 Расстояние между точками крепления токоотвода принимается 1 м.
Заземляющее устройство, как правило, искусственный заземлитель, состоящий из горизонтальной полосы (сталь сеч. 40х4 мм) и вертикальных уголков (стальной уголок сеч.50х50х5 мм, длиной 2500 мм). Все соединения
молниеотводов должны быть выполнены сваркой.

Нормативная техническая литература:
— ПУЭ изд.7 — Правила устройства электроустановок, 7 издание;
— СНиП 3.05.06-85 — Электротехнические устройства. Нормы проектирования;
— СНиП 23-05-95 — Естественное и искусственное освещение. Нормы проектирования;
— ПТЭЭП — Правила технической эксплуатации электроустановок потребителей;
— ГОСТ Р 50571 — Электроустановки зданий;
— СП 30-102-99 — Планировка и застройка территорий малоэтажного жилищного строительства;
— Нормы и правила проектирования коттеджной застройки 9 изд.99);
— РД 34.21.122-87- Инструкция по устройству молниезащиты зданий и сооружений;
— СО-153-34.21.122-2003 — Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций;
— РД 153-34.0-03.150-00 (ПОТ РМ-016-2001) — Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок.
