Установка вакуумного клапана на канализацию в случае забвения о фановой трубе

Признаки неполадок в работе канализации

Неправильно работающая канализация быстро даст о себе знать проявлением двух признаков:

• отчетливо слышатся звуки булькающей воды, напоминающие частые хлопки;
• внутри помещения ощущается появление неприятных запахов из канализации.

Причиной возникновения проблем в старых квартирах и частных домах может быть повреждение элементов системы канализации. В то время как неисправности в новой канализации могут указывать на нарушение правил при её установке. Если вас интересует вопрос вакуумных клапанов для канализации, давайте рассмотрим его более подробно.

Если при осмотре сети не выявлено повреждений, трубы установлены под правильным уклоном, отсутствуют засоры, то причиной является слабый приток воздуха в систему. Проблема решается врезкой вакуумного клапана.

Как работает клапан

Принцип работы аэрирующего устройства основан основных функциях, выполняемых этим прибором:

• предотвращение попадания скопившегося в стояке затхлого воздуха;
• вывод загрязнённого воздуха из помещения;
• компенсация давления в общей системе.

Этот принцип работы обеспечивает устройство аэратора (второе название вакуумного клапана):

• все составные части заключены в жёсткий корпус, имеющий боковое отверстие. Он снабжён верхней крышкой, необходимой для проведения ревизии устройства. Плотность прилегания крышки обеспечивается резьбовым соединением и резиновой прокладкой;
• отверстия для впускания воздуха снаружи;
• запирающий механизм. В качестве запора-впуска работает шток. Более продвинутые модели оборудуются мембранами с односторонним действием. Такая мембрана препятствует так же попаданию мусора внутрь клапана.

Принцип работы и назначение вакуумного клапана

Сначала давайте разберемся, для чего нужен вакуумный клапан. Во время слива большого количества воды внутри трубопровода образуется разрежение воздуха, выхватывающее воду из сифонов. Через сорванный гидрозатвор неприятные запахи из канализации проникают внутрь помещения. Аэратор компенсирует давление в трубопроводе, предотвращая выхватывание воды из сифонов.

Теперь разобраться в принципе работы вакуумного клапана для канализации не сложно. Слив большого объема воды обычно происходит при использовании унитаза или одновременно нескольких сантехнических приборов. Образовавшееся разрежение открывает мембрану или шток аэратора.

Внутрь трубопровода проникает новая порция воздуха, и вода в сифонах остается нетронутая. Когда слив воды прекратится, давление выравнивается.

Мембрана закроет вентиляционные отверстия аэратора, предотвращая проникновение неприятных запахов внутрь помещения. Когда канализационная система не используется, мембрана или шток постоянно закрыт.

Применение вакуумного устройства оправдано в следующих случаях:

1. Отсутствует вентиляция стояка. Если не предусмотрен вывод на улицу фановой трубы, то канализационная система не проветривается. Внутри скапливается большое количество газа, проникающего внутрь помещения во время срыва гидрозатвора.
2. Длинный горизонтальный трубопровод с подключением большого количества сантехнических приборов. На таких участках высока вероятность образования залпового слива воды.
3. Дальнее расположение сантехнических приборов от стояка. Для таких канализаций часто невозможно сделать уклон трубы, показатель которой не превышает высоту гидрозатвора.

В частном доме вакуумный элемент позволяет избежать установки фанового стояка, требующего вывода трубы через кровлю на улицу. В квартирах аэратор оптимизирует работу системы.

Основное предназначение вентиляционного клапана и фановой трубы

Вентиляционный клапан служит для того, чтобы пропускать воздух из помещения внутрь канализационной трубы. Таким образом, иногда возникающее там разряжение компенсируется сработавшим клапаном, который впускает воздух во внутреннюю полость канализации. Наличие вентиляционного клапана является эффективной гарантией от срыва сифонов и, следовательно, от проникновения в дом неприятных запахов канализационных магистралей. Только этим область применения вентиляционного клапана и ограничивается.

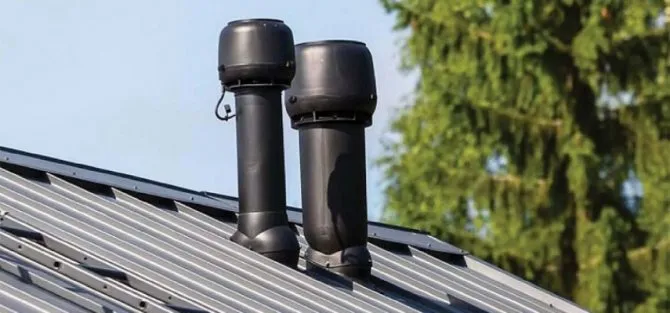

В этом отношении, альтернативой клапану является фановая труба, то есть стояк, выведенный из канализации на крышу. Такая труба не нуждается в дополнительном обслуживании и не ломается. Более того, труба эта дополнительно может обеспечивать вентилирование домашней канализации и имеющихся при доме систем очистки.

Итак, из сказанного выше прекрасно видно, что проветривание канализационной сети дома обеспечивает лишь фановая труба.

Более подробную информацию о фановой трубе вы сможете почерпнуть вот из этой статьи нашего сайта.

Плюсы и минусы использования устройства

Перед принятием решения, связанного с установкой аэратора, нужно знать преимущества и недостатки канализационного элемента.

Из плюсов выделяют следующие моменты:

• если аэрационный элемент способен заменить фановый стояк, то исключается необходимость нарушать целостность кровли для вывода трубы;
• клапан внутри помещения незаметен, а фановый стояк портит интерьер и занимает пространство у стены;
• установить аэратор дешевле, чем монтировать стояк;
• монтажные работы можно выполнить самостоятельно без привлечения специалистов.

Из недостатков выделяют ограничение функций. Вакуумный элемент предотвращает только срыв гидрозатвора, а фановый стояк дополнительно служит вентиляцией септика и канализационной системы.

При неправильном расчете пропускной способности системы, аэратор не спасет от выхватывания воды из сифонов.

Невыгоден аэрационный элемент в домах, где не постоянно проживают люди. От редкого пользования сантехническими приборами вода из гидрозатворов испаряется, и неприятные запахи проникают внутрь помещения. Фановый стояк обеспечит надежную вентиляцию даже в таких условиях.

Конструкция, виды и место установки

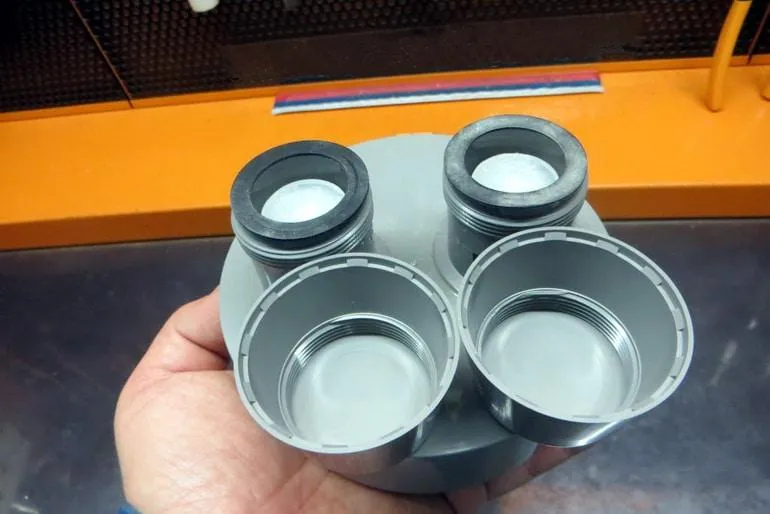

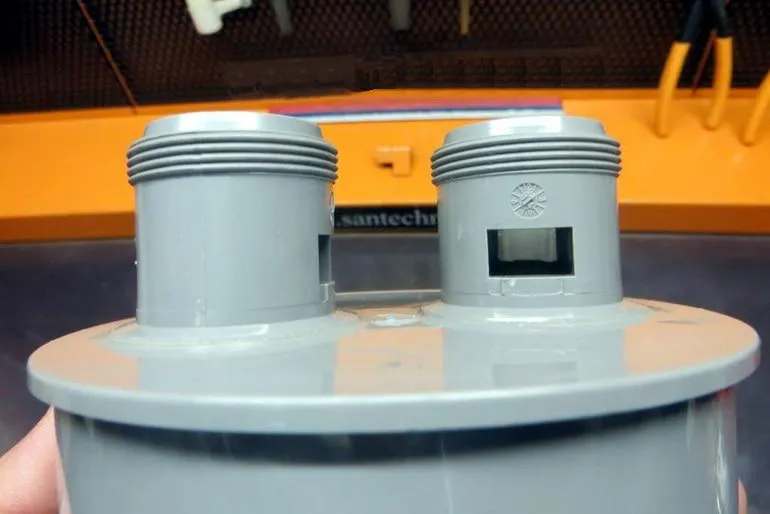

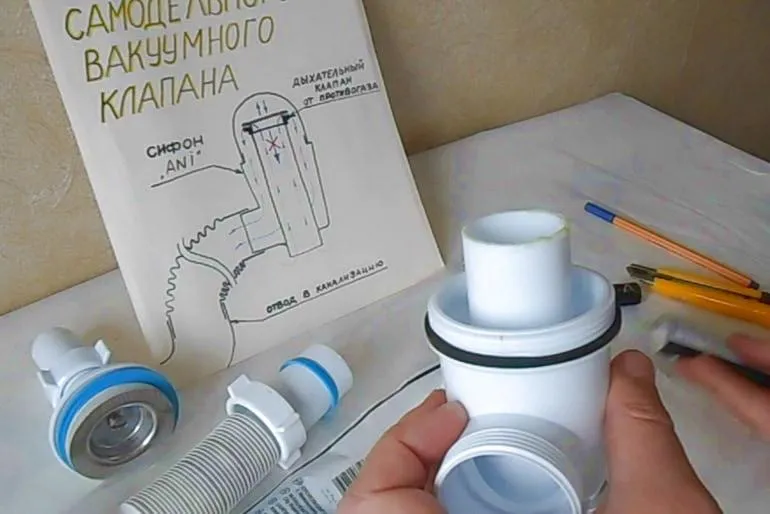

Конструкция клапана проста и состоит из следующих элементов:

1. пластиковый корпус;
2. специальное отверстие для подачи воздуха внутрь системы при срабатывании механизма;
3. шток – основной рабочий механизм, приводящийся в действие при возникновении разности давления;
4. резиновая прокладка связана со штоком и является его ограничителем во время движения;
5. крышка закрывает специальные вентиляционные отверстия, предотвращая проникновение мусора в механизм.

Вместо штока может устанавливаться мембрана. Принцип работы остается неизменный. Недостатком мембраны является ее быстрый износ.

Существует три разновидности воздушных клапанов:

• Кинетическая или антивакуумная модель работает при низком давлении и обладает большой пропускной способностью.
• Автоматическая модель обладает малой пропускной способностью. Аэрационный элемент помогает удалить из системы скопившийся под давлением воздух.
• Универсальная модель представляет собой комбинацию обоих типов клапанов.

Различием аэраторов является их размер, что влияет на пропускную способность.

В домашних канализационных системах используются канализационные элементы диаметром 50 и 110 миллиметров.

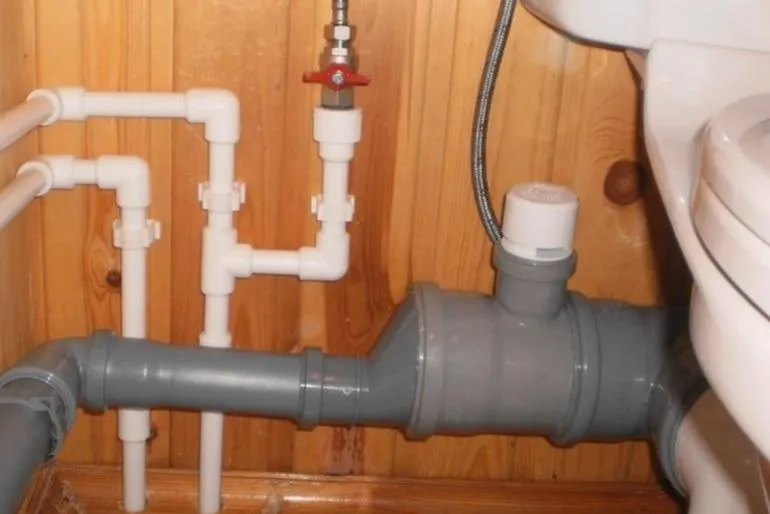

Локальные модели выпускаются диаметром 50 мм и предназначены они только для одной точки слива. Фановый клапан 110 мм устанавливают на общий стояк. Элемент обеспечивает вентиляцию нескольких веток канализационной системы.

В частном доме

Для частных домов установка клапана выгодна в плане отсутствия необходимости разрушать кровлю, чтобы вывести стояк на улицу. Однако надо учесть тип канализационной системы.

Для септиков использование аэрационных элементов неприемлемо. Если трубу вывести только на чердак, а сверху установить аэратор, то такая система будет невентилируемая. Бактериям, перерабатывающим нечистоты, нужен доступ кислорода. Обеспечить его способна только вентилируемая система, с выведенным на улицу фановым стояком. Аэратор устанавливают только как вспомогательное устройство, если происходит срыв гидрозатвора.

Если канализация частного дома подключена к централизованной ветке или просто выходит в выгребную яму, то подойдет невентилируемая система.

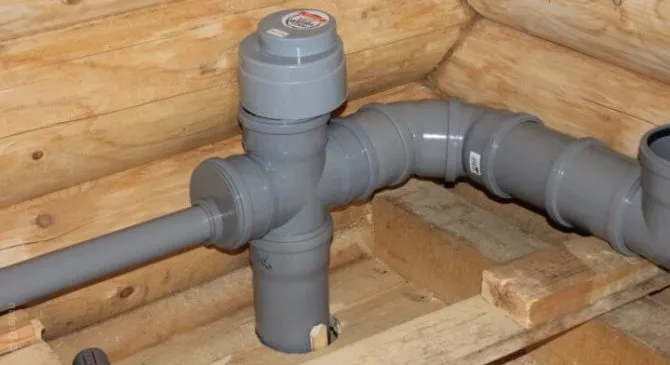

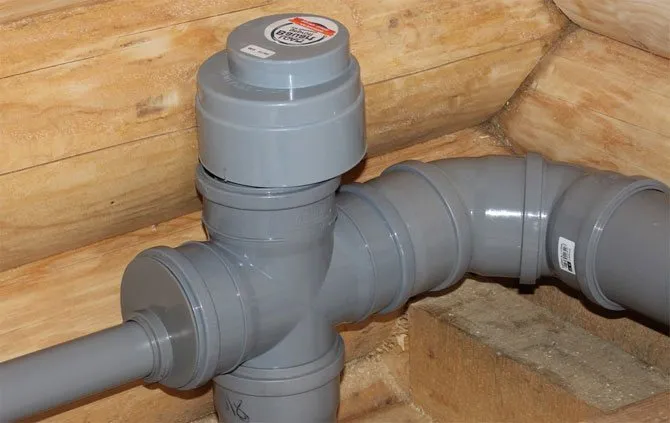

Стояк выводят только на чердак и сверху надевают аэрационный элемент. Во время работы клапана могут проявляться неприятные запахи. Чердак должен быть вентилируемый, просторный и неэксплуатируемый. Стояк дополнительно утепляют любой теплоизоляцией, но только не клапан.

В многоквартирном доме

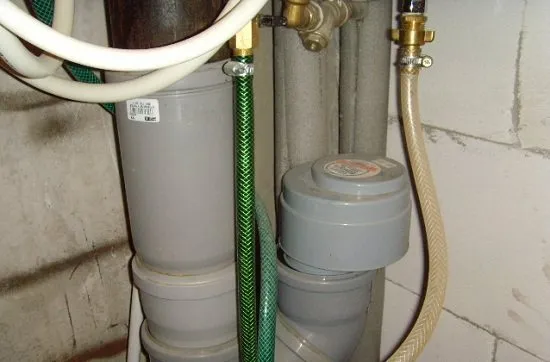

В квартире, как и любом другом помещении, ставят аэратор только на вертикальной трубе. Если проходит горизонтальная линия, то врезают тройник.

Боковой выход фасонного элемента образует точку для вертикального расположения фанового элемента.

Место для монтажа на канализационной системе выбирают выше основной трубы.

Устройство клапана

Канализационный вакуумный клапан представляет собой запорно-регулирующее устройство цилиндрической формы, изготавливаемое из пластмасс. При всей важности выполняемых им функций представляет собой очень простое изделие и состоит из следующих деталей:

• Корпус (имеет особой формы перегородку, отделяющую приемную камеру с боковым окном от рабочей).
• Защитная крышка (крепится к корпусу для предотвращения попадания мусора и посторонних предметов в приемную камеру).
• Шток с заслонкой (установлен над разделительной перегородкой, служит для автоматического реагирования на разницу давлений в сети).
• Резиновая прокладка (монтируется под штоком-заслонкой, предназначена для его герметичного уплотнения и амортизации).

Клапан предназначен для установки в раструбное соединение.

При монтаже на пластиковые (ПВХ) трубопроводы используется стандартный уплотнитель, для чугунной канализационной трубы обязательно устройство специального адаптера.

Изделия некоторых производителей вместо пластмассового штока оснащаются резиновой мембраной. Различают два основных типоразмера клапанов в соответствии с присоединительными диаметрами: 50 и 110 мм.

Правила установки

Существуют правила установки фанового клапана, требующие точного соблюдения. Если их проигнорировать, нарушится работа канализации. Правила состоят из трех основных пунктов:

1. для места подключения выбирают точку выше подсоединения всех сантехнических приборов;
2. аэрационный элемент устанавливают только в проветриваемом помещении и к нему обеспечивают свободный доступ для обслуживания;
3. крепят клапан на канализацию только вертикально.

Монтаж аэратора осуществляется на резиновые уплотнители. Процесс прост для любого человека, не знакомого с сантехникой.

Монтаж своими руками пошагово

Рассматривая, как правильно установить канализационный элемент, стоит упомянуть о соответствии диаметров. Если сечение трубопровода не совпадает с размером клапана, используют переходники. Пластиковое изделие можно установить на чугунную трубу. Чтобы обеспечить герметичность соединения применяют переходник с резиновым уплотнителем.

Начинают монтаж фанового клапана для канализации с выбора места. Здесь важно вспомнить правила, где упоминается проветриваемое помещение и самая высокая точка канализационной системы. Температура воздуха там, где стоит фановый элемент, не должна опускаться ниже 0°С. В квартире лучшим местом служит санузел. В частном доме разумно вывести стояк на чердак, а сверху установить клапан. Можно сделать скрытую установку. Для аэрационного элемента предусматривают сборную вентиляционную шахту и окошко для обслуживания, закрытое декоративной решеткой.

Монтажные работы на действующей канализации начинают с отключения водоснабжения. В месте установки разрезают канализационную трубу. Края зачищают от заусениц и в месте разреза вставляют тройник. Центральное отверстие фасонного изделия является гнездом для аэратора, куда его просто надо погрузить. Соединение элементов происходит с помощью резиновых манжет. Кольца обеспечивают надежную герметизацию стыка.

Чтобы легче выполнять соединения, манжеты смазывают силиконом.

На новой канализации заранее предусматривают фасонные вставки. Если это стояк на чердаке, то фановый элемент просто вставляют в раструб трубы.

По окончании работ возобновляют водоснабжение. Герметизация стыков проверяется сливом большого количества воды в канализацию.

Вакуумный клапан

Специальное устройство, которое одевается на трубу и за счёт своей работы компенсирует отрицательное давление в стояке. В результате вакуума в трубе, способного опорожнить гидрозатвор, не остаётся, и воздух из стояка не проникает внутрь помещения через унитазы и сливы раковин. Его преимущество — простота монтажа и дешевизна. Но для больших перепадов давления он может не справиться.

Устройство

Вакуумный клапан состоит из корпуса с отверстием, перекрывающего штока, упругой мембраны и крышки. Корпус имеет вентиляционное отверстие, которое в обычном состоянии закрывается штоком. Шток крепится на упругой мембране. В случае возникновения отрицательного давления оно утягивает шток вниз, отверстие в корпусе открывается, и через него попадает воздух в канализацию. Когда давление нормализируется, упругая мембрана возвращает шток в начальное положение. Крышка позволяет делать осмотр клапана и его техническое обслуживание, а также заменить его элементы при износе.

Канализационный вакуумный клапан

Данное устройство достаточно простое. Оно позволяет установить клапан, не выводя трубу на крышу здания в любом нежилом помещении — например, на чердаке. При этом воздух из канализации не попадает наружу. Клапан регулирует движение, допуская только поток внутрь трубы.

Образцы

• Ostendorf. Компания из Германии, давно занимается производством вакуумных клапанов. Их продукция отличается надёжностью и долговечностью. Однако достаточно дорогая. При выборе для многоквартирного дома стоит подобрать что-то получше и понадёжнее, невзирая на цену. Ostendors с готовностью предоставит возможность выбора среди своей продукции. Для российских труб найдутся вакуумные канализационные клапаны 50 и 100 мм — самых распространённых диаметров канализационных стояков в частных домах, а также больших диаметров для многоквартирных домов.
• Дигор. Российский производитель клапанов. Отечественная продукция всегда будет дешевле своих зарубежных аналогов при том же качестве. Клапана Дигор выпускаются сравнительно недавно, и пока не успели завоевать той популярности, которую имеют их немецкие собратья. Отчасти этим обусловлена демпинговая цена — в два-три раза дешевле, чем у зарубежных аналогов. Хочется надеяться, что качество будет на уровне немцев, да и устройство не такое уж и сложное, чтобы повторить его на уровне.
• Warmos. Американский бренд. По цене чуть выше, чем немецкие, однако имеет большую надёжность в эксплуатации — американские стандарты в коммунальной безопасности и комфорте намного выше, чем европейские и российские.

Частые ошибки

Основной ошибкой монтажа является не соблюдение правил, а также замена фанового стояка вакуумным клапаном. Если труба уже выведена через крышу, то не стоит ее срезать. Аэратор в полной мере не способен заменить вентилируемый стояк.

Воздушный клапан нельзя устанавливать в квартирах, расположенных выше шестого этажа. При одновременном спуске большого количества воды из разных точек возникает сильное разрежение. Механизм аэратора не способен выдержать большую нагрузку.

Как происходит откачка канализации?

Откачка канализации происходит с помощью специального оборудования — автономных вакуумных насосных станций. Эти станции оснащены насосами, которые создают вакуум и позволяют откачивать сточные воды из септика или других резервуаров.

Процесс откачки канализации включает следующие шаги:

1. Подготовка оборудования. Для начала работы специалисты проверяют работоспособность насосных станций, длину шлангов и прочность соединений.

2. Подключение оборудования. Насосная станция подключается к канализационной системе с помощью шлангов.

3. Включение насоса. После подключения насосной станции к канализации, насос включается и начинает создавать вакуум, который вытягивает сточные воды из резервуара.

4. Откачка сточных вод. С помощью вакуумного давления насос выкачивает сточные воды из резервуара, которые затем направляются в емкость на машине.

5. Транспортировка сточных вод на специальную очистительную станцию. После откачки сточные воды транспортируются на специальную очистительную станцию, где они очищаются и утилизируются.

6. Промывка системы. После окончания откачки специалисты производят промывку канализационной системы для предотвращения засоров.

Откачка канализации производится специализированными фирмами, которые имеют соответствующее оборудование и квалифицированных специалистов.
