Выбор и устройство воздушного клапана на отопление — как правильно подобрать для сброса воздуха и избыточного давления.
Приветствую вас, уважаемый читатель! Многие жители многоквартирных домов сталкиваются с неприятными проблемами, связанными с воздушными пробками в системе отопления. Даже когда отопительный сезон уже начался и система наполнена водой, батареи в некоторых комнатах остаются холодными, частично или полностью. Если это актуально, давайте поговорим о решении этой проблемы с помощью воздушных клапанов.
Причины и последствия пробок в открытой системе отопления с естественной циркуляцией
Ситуации, когда некоторые радиаторы не прогреваются совсем или прогреваются частично происходит из-за воздуха, скопившегося в приборе. Он является препятствием для полного заполнения всех секций батареи теплоносителем.
Если система отопления открытого типа с естественной циркуляцией, то причинами появления воздушных пробок в ней могут стать:
- несоблюдение уклонов труб во время монтажа;
- заполнение контура водой с использованием расширительного бака;
- мероприятия по ремонту системы и слив из неё воды;
- слишком быстрое заполнение контура водой при пуске системы;
- подача воды при заполнении системы осуществлялась из её верхней точки;
- плохая работа воздухоотводчиков или их отсутствие;
- постепенное выделение пузырьков воздуха из воды при нагреве, что относится к естественным физическим явлениям.
Негативными последствиями завоздушивания системы отопления могут стать:
- плохая циркуляция теплоносителя или её полная остановка;
- снижение эффективности обогрева помещения;
- коррозийное разрушение металла изнутри приборов под воздействием кислорода;
- появление громких звуков в виде булькания и журчания, что нарушает комфортную акустику в жилище.
Причины и последствия пробок в закрытой системе с принудительной циркуляцией
Кроме тех же причин, которые приводят к завоздушиванию открытый контур, на возникновение пробок в закрытой системе отопления могут повлиять и другие причины:
- недостаточный уровень внутреннего давления;
- недостаток мощности циркуляционного насоса;
- проникновение воздуха в систему через разболтанное место крепления крыльчатки насоса.
Последствия завоздушивания систем с циркуляцией принудительного типа могут быть более опасными, например:
- может прогореть корпус теплообменника газового котла;
- произойти разрушение целостности контура в местах стыковки элементов;
- треснут от размораживания радиаторы, в которые не поступает горячая вода.
Как избавиться от пробки
Выбор способа сброса воздуха из контура отопительной системы зависит от её конфигурации и особенностей организации циркуляции теплоносителя — естественная или принудительная.

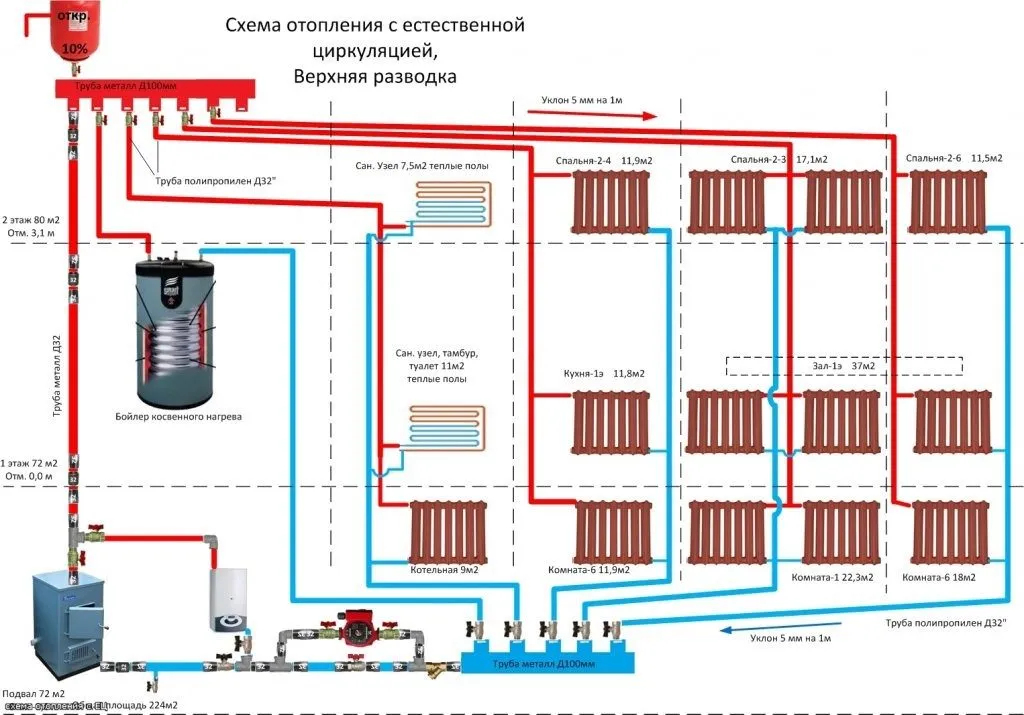

При естественной циркуляции сброс воздуха осуществляется через расширительный бачок, установленный в самом высоком месте. Это возможно, только при условии свободного перемещения воздуха по трубам к месту размещения расширительного бачка. Для этого, в системе обязательно предусмотрен уклон трубопроводов, а на выходе из теплообменника котла монтируется шариковый или электромагнитный обратный клапан.
Системы с режимом принудительной циркуляции и наличием нижней разводки оборудуются воздухосборником в самом высоком месте. Подъём теплоносителя происходит в подающей магистрали в направлении его движения.
Обратный трубопровод в том же направлении имеет уклон, что даёт возможность быстро спустить жидкость при ремонтных работах и после окончания отопительного сезона.
Кроме того, такие системы укомплектовывают кранами — воздухоотводчиками (воздушными клапанами), которые устанавливают в точках, где существует наибольшая опасность образования воздушных пробок.

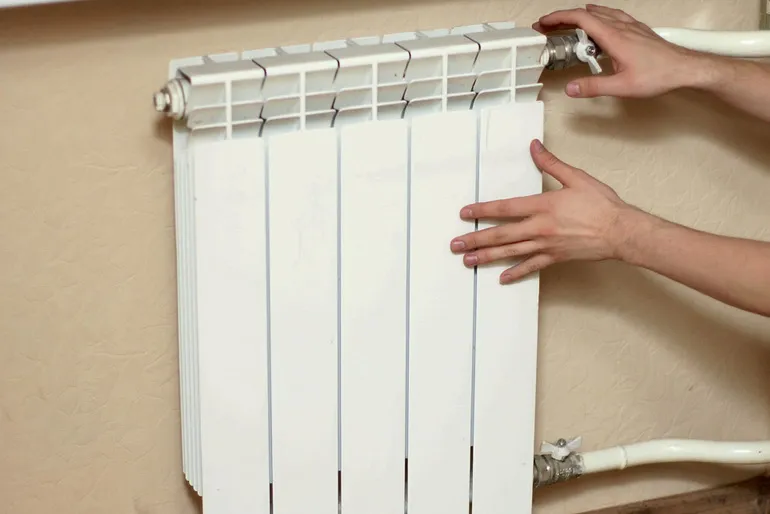

Для спуска воздуха из батарей, оборудованных ручным клапаном, необходимо:
- выполнить поворот винта запорного узла на пол оборота, до появления шипящего звука;
- оставить кран открытым до момента прекращения шипения и появления из сливного отверстия равномерной струи теплоносителя;
- завернуть запорный винт в первоначальное положение.
При необходимости процедуру повторяют ещё раз, сливая 200 — 500 мл воды.
Что касается алюминиевых радиаторов, то бороться с завоздушиванием в них немного сложнее. Воздух в них появляется намного чаще из-за свойств этого материала усиливать газообразование и требует регулярного спуска.
Виды клапанов
Воздушный клапан — сантехническое устройство, предназначенное для стравливания воздуха из отопительного контура путём отвода их наружу. Выпускается в двух вариантах управления: ручного и автоматического типа.
Автоматический воздухоотводчик

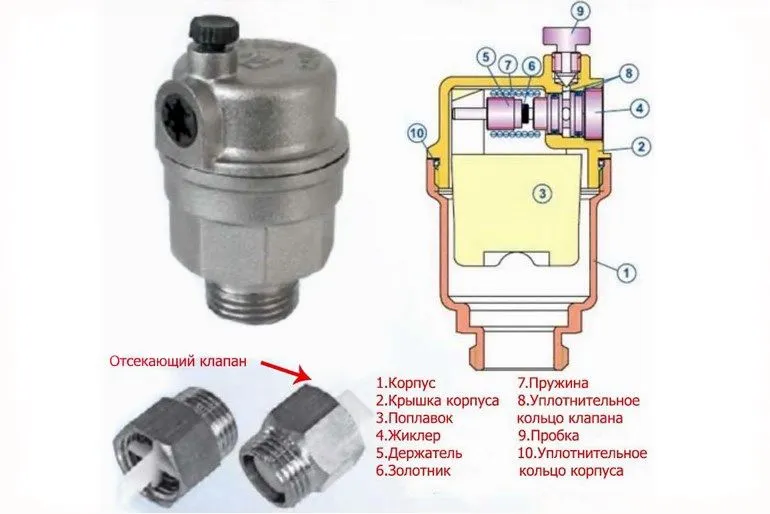

Воздушный клапан автоматического действия состоит из металлического или пластикового корпуса, имеющий форму цилиндра или конуса. В его полости находится поплавок из пластика, который связан через флажок со штоком с затвором игольчатого типа. Для подключения клапана к элементам системы отопления его корпус снабжён резьбовым соединением с уплотнительной прокладкой.
Работа воздушного клапана происходит следующим образом:
- Воздух, попадая в корпус устройства, скапливается в его верхней зоне и постепенно вытесняет жидкость. При этом происходит опускание поплавка.
- При перемещении вниз поплавок приводит в движение шток, а тот в свою очередь увлекает за собой затворный орган. Клапан открывается и начинает стравливать воздух наружу.
- После удаления воздуха вода снова заполняет камеру корпуса прибора, заставляя поплавок переместиться вверх и закрыть сбросное отверстие. До следующего процесса удаления воздуха устройство находится в режиме ожидания.
В комплект некоторых моделей автоматических воздухоотводчиков входит переходник с внутренним подпружиненным клапаном. Его закрытие при демонтаже прибора происходит автоматически.
По конструктивному исполнению автоматические воздушники бывают 3-х видов:
- трубные прямые — для установки на вертикальные стояки;
- трубные угловые — монтируются на горизонтальных участках труб;
- радиаторные — для алюминиевых и биметаллических батарей.
Где ставят клапаны и как монтируют
Для эффективного удаления воздушных пробок клапаны устанавливаться в местах наибольшей вероятности их скопления, а именно в:
- самых высоких точках системы, в которые устремляется более лёгкий воздух;
- на прямом подающем трубопроводе;
- сепараторах, гребёнках;
- в распределительных коллекторах систем «тёплый пол»;
- теплообменнике отопительного котла;
- на каждой линии подачи воды в коллектор;
- перед расширительным бачком;
- на линиях, образующих П — образные петли.
Устанавливается автоматический воздухоотводчик ниппелем вверх, иначе поплавок не будет работать.
Для присоединения к трубе используют клапан — отсекатель. Для ввинчивания воздухоотводчика применяют обычный рожковый ключ, так как корпус снизу имеет форму шестигранника.
Неисправности клапанов и способы устранения
Из-за низкого качества теплоносителя на игле клапана может скапливаться жёсткий налёт соли, который препятствует плотному перекрытию выпускного отверстия и клапан начинает подтекать. Чтобы это исправить необходимо:
- открутить крышку корпуса:
- зачистить запорную деталь и другие элементы узла;
- собрать конструкцию прибора снова.
Ещё одной неисправностью может стать разрушение уплотнительной прокладки между крышкой и корпусом прибора. Вода в этом случае тоже сочится, но уже из-под крышки. Устраняется эта неисправность заменой кольца или дополнительной намоткой ленты — фум на резьбовую часть в корпусе.
Воздушный клапан ручного управления
Ручным воздушным клапаном является кран Маевского. Он представляет собой латунный корпус цилиндрической формы с наружной резьбой и сквозным отверстием, перекрытие которого осуществляется посредством винта с конусообразным концом. Проходное отверстие расположено в центре корпуса, а от него отходит калиброванный канал круглого сечения. При выкручивании винта происходит освобождение прохода в боковой канал, через который скопившийся воздух продвигается к выходному отверстию. После сброса газов винт закручивается в первоначальное положение.
Краны Маевского имеют различия по способу откручивания винта:
- поворачивая головку штока специальным ключом;
- несъёмной рукояткой;
- шлицевой отвёрткой при наличии прямого паза (шлица) на головке штока.
Где правильно поставить и как смонтировать
Кран Маевского устанавливается с торца радиатора, в его верхней точке. Для этих целей батарея перекрывается кранами системы отопления, если таковых не имеется, вода сливается со всего контура. Затем из радиатора откручивается глухая пробка. На её место вкручивается пробка с резьбовым отверстием, а уже в неё вкручивается кран. При этом нужно соблюсти следующие условия:
- спускное отверстие крана должно быть отвёрнуто от стены:
- отводящий канал должен быть немного наклонён вниз, что позволит подставлять ёмкости для слива части воды.
Неисправности и способы устранения
Загрязнённость теплоносителя может привести к непроходимости спускного отверстия. Очистить его можно с помощью обычной иглы, освободив проход от засора.
Если из крана появляется течь, то его лучше сразу заменить.
Не способны держать давление только бракованные изделия или с повреждённой резьбой твёрдыми частицами. В обоих случаях лучшим выходом будет замена крана.
Как правильно выбрать клапан
При выборе модели автоматического воздушного клапана определяют соответствие его рабочих параметров (максимально допустимого уровня температуры и давления) характеристикам отопительной системы. Например, для системы обогрева частного дома высотой до 2 этажей подойдёт воздушник с рабочей температурой до 110ºС и давлением до 7 Бар.
Так же обращают внимание на материал, из которого изготовлен клапан. Желательно, чтобы это была именно латунь, а не дешёвое изделие из силумина, внешне похожего на латунный прибор, но быстро выходящее из строя.
Кран Маевского рекомендуется приобретать от известных производителей, гарантирующих отсутствие брака и как следствие аварийных ситуаций. Самая удобная и безопасная модель, та у которой винт имеет шлицу и откручивается отвёрткой, так как не всегда есть под рукой разводной ключ, а ручку могут повернуть оставшиеся без присмотра дети младшего возраста, что неизбежно приведёт к ожогам.
Своевременный сброс воздуха из системы теплоснабжения продлит срок службы отопительных приборов и поможет обеспечить комфортную температуру в квартире. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.
