Схемы, нормы и требования для вентиляции канализации в частном доме
Частные дома, спроектированные с учетом современных стандартов, чаще всего оснащаются системой канализации. Эта система выполняет важную функцию – существенно улучшает санитарно-эпидемиологическую обстановку внутри помещений. Если вас интересует вентиляция канализации в частном доме, то это также играет значимую роль в обеспечении комфортных условий проживания.
Именно проекты с вентиляцией систем канализации гарантируют полноценный комфорт жилища и способствуют нормальной работе линий хозяйственно-бытовых стоков. Какие схемы вентиляции наиболее эффективны и как их реализовать в частном доме — именно об этом и поговорим в нашей статье.
Также разберем особенности монтажа составных элементов канализационной вентиляции, уделив внимание нормам и правилам, которые следует соблюдать при этом.
Содержание статьи:
- Устройство канализации частного дома
- Зачем нужна вентиляция канализации?
- Схемы создания эффективной вентиляции
- Сборка самодельного дефлектора фановой трубы
- Выводы и полезное видео по теме
Устройство канализации частного дома

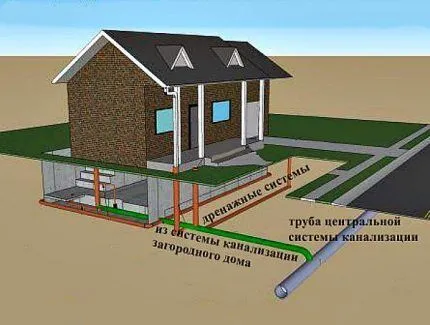

Частные жилые строения, в отличие от муниципального жилья, обладают индивидуальными особенностями. Поэтому схему канализации частного дома не всегда удаётся сопоставить с типовыми муниципальными проектами. Можно лишь заимствовать отдельные решения.
Городская муниципальная недвижимость в обязательном порядке оснащена внутренней канализацией с вентиляцией. Проекты же частного домостроения нередко исключают такой подход.
В результате нарушается важная функция эксплуатации канализации – блокирование выхода канализационных испарений во внутреннюю часть помещений.
Проекты современного жилья в частном секторе стараются по возможности реализовать с подключением бытовой канализации к централизованной магистрали. Автономные схемы, тем не менее, являются преобладающими в частных домах
Рассматривается вопрос вентиляции канализационных сетей, как правило, применительно к внутренним коммуникациям. Сюда относятся все линии стоков, смонтированных непосредственно внутри зданий.
При этом, исходя из классификации собираемых стоковых вод, канализационные системы подразделяются на три типа:
- бытовые (хозяйственно-фекальные);
- дождевые (ливневые);
- производственные (промышленные).
Бытовые хозяйственно-фекальные коммуникации, в свою очередь, делят на централизованные и автономные системы. Многие проекты частных домов выполнены и выполняются под автономный тип.
Правда на современном этапе возведения частной жилой недвижимости её владельцы всё чаще стараются подключать домашнюю канализацию к централизованным линиям. Рекомендуем ознакомиться со всеми схемами локальной канализации загородного дома, популярными среди пользователей.
Внутренние бытовые коммуникации традиционно содержат следующие сантехнические приборы:
- раковины и ванны;
- унитазы, писсуары и биде;
- душевые кабины.
Весь этот набор объединяет система трубопроводов, куда также входят вентиляционные стояки, коллекторы, подводки, обратные клапаны и прочие компоненты, призванные обеспечивать полноценную функциональность внутренней канализации.
Галерея изображений
Фото из
Вентиляция канализации частного дома
Вывод загрязненного воздуха из ватер-клозета
Вывод фановой трубы наружу
Приток воздуха через смотровой люк
Устройство стояка вентиляции внутри дома
Канализационная труба на фасаде дома
Вентиляционная труба септика на частном участке
Вентиляция систем грунтовой доочистки
Зачем нужна вентиляция канализации?
Согласно существующим нормативам по строительству, малоэтажную (до 2-х этажей) частную недвижимость допускается эксплуатировать без оснащения системы канализации фановой трубой.
Обусловлен этот допуск небольшим числом людей (потребителей), проживающих в малых частных домах, а значит, относительно слабой нагрузкой на сантехническую магистраль.

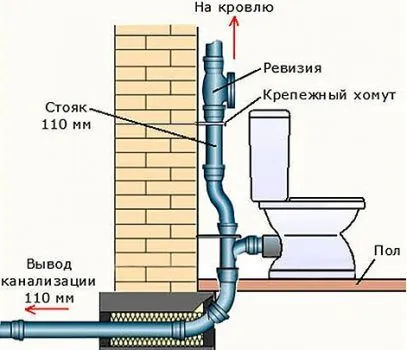

Так выглядит концевая часть конструкции фановой трубы, выведенной за пределы кровли жилого дома. Основной стояк обычно заканчивается на уровне чердака и соединяется с концевой частью при помощи гофрированной трубки соответствующего диаметра
Фановая труба – конструкция, собранная из стандартных сантехнических труб и установленная как вертикальный стояк с выходом на уровень выше горизонта кровли. Предназначение такого сооружения – создание связи (вентиляции) между внутренней атмосферой канализационных коммуникаций и атмосферой внешней среды.
Благодаря такой связи компенсируется разница давлений, возникающая в процессе слива большой массы сточных вод. К тому же вентиляционный стояк исключает образование застоя газов в линии.
Необходимость вывода вентиляционного стояка становится очевидной, если расчеты показывают, что одновременный сток от нескольких сантехнических приборов способен перекрыть сечение основной канализационной трубы.
Такая ситуация приводит к «срыву» гидравлических затворов (уносу воды из сифонов раковин, ванн и т.п.). В результате через освободившееся пространство в помещение начинают проникать неприятные запахи.
Правда для восстановления гидрозатворов достаточно на короткое время включить пролив воды на сантехнических приборах.

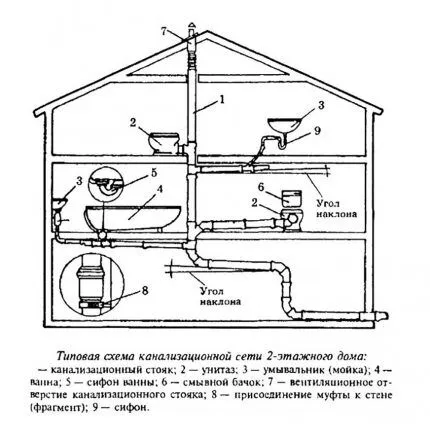

Стандартная схема разводки системы канализации в частном двухэтажном доме с вентиляционным стояком. Обычно применяется в проектах частного домостроения, рассчитанных на строительство двух и более этажей
Коммуникациям небольшого частного дома такое развитие событий обычно не грозит. Тем не менее, рекомендуется не отказываться от сооружения канализационной вентиляции для большей надёжности и спокойствия за личный комфорт.
Внедрение в схему канализации фановой трубы исключает «срыв» гидравлических затворов, обеспечивает баланс воздушных потоков и вентиляцию внутри коммуникаций.
Обязательное применение вентиляционного стояка:
- в частных домах более двух этажей с размещением туалетов и ванн на каждом этаже;
- когда размер сечения трубопроводов, отводов и стояков канализационной линии менее 50 мм;
- проект дома предусматривает установку септика на прилегающей территории.
Если проект дома предусматривает размещение бассейна, связанного с общей канализацией, также придется позаботиться об установке стояка.
Схемы создания эффективной вентиляции
Рассмотрим основные варианты обустройства эффективной вентиляции канализационной системы в условиях частного домовладения.
Вариант #1 — монтаж фановой трубы
Эффективность вентилирования системы канализации обеспечивается соблюдением двух главных принципов монтажа фановой трубы. Первый принцип основан на разнице диаметров отводной и главной труб.
Диаметр фановой трубы всегда должен иметь размер, равный или немного больший по отношению к размеру диаметра отвода от основной линии канализации.
Второй принцип заключается в том, чтобы вывести и смонтировать вывод верхней концевой части трубопровода вентиляции в зону свободных воздушных потоков.
Монтаж вентиляционного стояка всегда предусматривает использование труб с диаметром, равным диаметру линии основной канализационной магистрали или превышающим этот размер. На рисунке показан вариант перехода от тройника системы канализации к фановой трубе
Монтаж вентиляционного стояка традиционно ведут, используя для этого стандартные пластиковые трубы диаметром 110 мм. Помимо пластика, для сборки фановой линии применяют также чугунные трубы. Но такой вариант строительства, как правило, является прерогативой крупных проектов.
Трубы соединяют одну с другой с использованием резиновых уплотнителей. Крепят линию вентиляции к стене дома при помощи металлических хомутов, накладывая их на поверхность труб через резиновые прокладки.

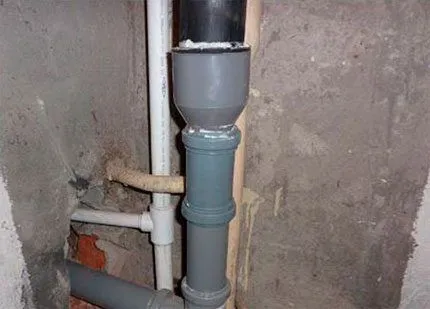

Вентиляционный стояк ведут от точки сопряжения с канализацией, с последующим проходом через все этажи частного дома, включая чердачную область. Вывод концевой части осуществляется за границы кровли строения
Верхняя точка выведенной наружу трубы вентиляции должна находиться над горизонтом кровельного покрытия не ниже 300 — 700 мм. Эти значения рекомендуются для монтажа на домах с плоскими кровлями или там, где крыша сделана под небольшим уклоном. Чем круче скат кровли, тем выше делается высота концевой части вентиляционной трубы.
Строительные нормы предусматривают также выдерживать расстояние по высоте от верхней точки близко расположенных окон до верхней точки фановой трубы.
Здесь рекомендуется придерживаться параметров не меньше значений, равных 3,5 — 4 м. Вентиляция системы домашней канализации монтируется как отдельный узел коммуникаций.
Правила (СНиП) не допускают совмещения линии канализационной вентиляции с другими техническими системами (дымоходами, воздушными вытяжками и др.).
В разработке проекта для сооружения вентиляции независимой канализации загородного дома нужно учесть следующие требования:
Галерея изображений
Фото из
Вентиляционный стояк автономной канализации выводят через нежилой чердак или через комплексную шахту, в которой каждый канал проложен отдельно
Прокладка вентиляционного стояка канализационной системы в холодном чердаке допускается, если он хорошо проветривается и не используется в бытовых целях
Высота вытяжного отрезка вентиляционной трубы над плоской кровлей, не обустроенной для эксплуатации, должна быть не менее 0,3 м над кровельным покрытием
Над кровельным покрытием скатной крыши вентиляционная труба канализации должна возвышаться минимум на 0,5 м
Стояк вентиляционной системы, отводящей канализационные газы, на эксплуатируемой плоской крыше должен быть высотой 2,5 — 3,0 м
Если планируется выводить канализационную вентиляцию через стену, то сделать это лучше со стороны, не имеющей дверных и оконных проемов. Если нет такой возможности, то между канализационной вентиляцией и окном по горизонтали должно быть не менее 4 м
В двух- и трехэтажных загородных домах вентиляционный стояк оснащают прочисткой, устроенной на уровне сантехники, установленной выше всех приборов
В загородных домах в последние годы все чаще громоздкие вентиляционные стояки заменяют вентиляционными клапанами. Их использование упрощает систему и сокращает затраты на ее сооружение
Сборная вентиляционная шахта дома
Прокладка фанового стояка в холодном чердаке
Высота вентиляционного стояка над плоской кровлей
Вентиляционная труба на скатной крыше
Вентиляционная шахта на эксплуатируемой кровле
Фиксация вентиляционной трубы снаружи на стене
Прочистка вентиляционного стояка
Вентиляционный клапан вместо стояка в частном доме
У нас на сайте есть подробная инструкция с пошаговыми фото по монтажу фановой трубы.
Вариант #2 — фановая труба + труба-концевик
Для проектов частных домов иногда допустимо внедрять схему установки вентиляционного стояка канализации, при которой верхний срез трубопровода остаётся в области чердачного помещения.
Но в таком варианте чердак должен иметь конструкцию активно вентилируемого помещения, что для проектов частного домостроения редкость. Поэтому актуальной остаётся схема с протяжкой трубы вентиляции канализации сквозь крышу строения.
Это одна из популярных и распространённых схем установки концевой части линии для вентиляции канализации. Лёгкая и простая реализации решения, благодаря использованию эластичного переходника
Вывод сквозь кровлю обычно реализуют по следующему плану:
- Вентиляционный стояк заканчивают на чердаке.
- На кровле устанавливают трубу-концевик.
- Соединяют гофрой верхний срез стояка с нижним срезом концевика.

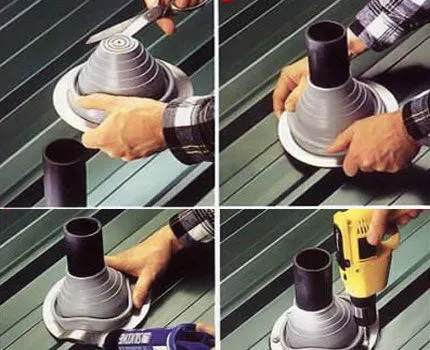

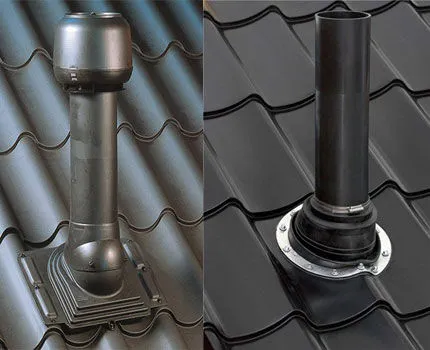

Монтаж трубы-концевика на крыше удобно и просто выполнить с помощью эластичного полимерного переходника. Этот прочный долговечный элемент имеет круглую форму (есть также квадратные), а за счёт ступенчатого изменения диаметров прохода его легко подогнать к трубе конкретного сечения.
Нужно только срезать лишнюю часть материала переходника по линии требуемого диаметра.
Труба-концевик, оснащённая переходником, вставляется в проходное отверстие, предварительно проделанное в расчётном месте кровельного покрытия. Нижняя манжета эластичного переходника по всей окружности её примыкания обрабатывается герметиком.
Далее с помощью металлического фланца и винтов манжету плотно скрепляют с поверхностью кровли.
С целью усиления эффективности естественной тяги на верхнюю концевую часть фанового стояка дополнительно ставят дефлектор.
Дефлектор вентиляционный – устройство, способное усиливать тягу воздуха за счёт ярко выраженных аэродинамических свойств конструкции. Принцип действия таких устройств построен на эффекте Бернулли, когда скорость движения воздушных масс прямо пропорциональна изменению поперечного сечения канала.
Для схем вентиляции канализации частных домов часто применяют статичные (неподвижные) дефлекторы. Реже, но тоже используются ротационные (вращающиеся) дефлекторы.
Это, казалось бы, простое устройство играет значимую роль в работе вентиляции системы домашней канализации. По разным подсчётам, дефлектор даёт прирост усиления тяги на 20-30%.
Вариант #3 — устройство канализационной вытяжки
Если канализационный отвод не оснащен гидрозатвором или действия указанного полезного устройства недостаточно, стоит соорудить и установить канализационную вытяжку:
Галерея изображений
Фото из
Шаг 1: Бурение отверстия для выхода на улицу
Шаг 2: Установка тройника для подключения вентиляции
Шаг 3: Установка пластикового отвода
Шаг 4: Сверление отверстий для фиксирующих хомутов
Шаг 7: Установка хомутов для фиксации вытяжки
Шаг 6: Обработка уплотнителей в соединении силиконом
Шаг 7: Сборка вытяжной трубы на стене
Шаг 8: Устройство обхода трубы в районе свеса
Вариант #4 — установка аэрационного (вакуумного) клапана
Использование вакуумных (аэрационных) клапанов в качестве альтернативы фановой трубе следует считать чисто условным явлением. Схему с вакуумными клапанами владельцам частной недвижимости остаётся применять лишь в случае полной невозможности монтажа вентиляционного стояка.
Низкая надёжность работы аэрационных клапанов подтверждается даже отсутствием какой-либо информации по этим устройствам в документации СНиП.

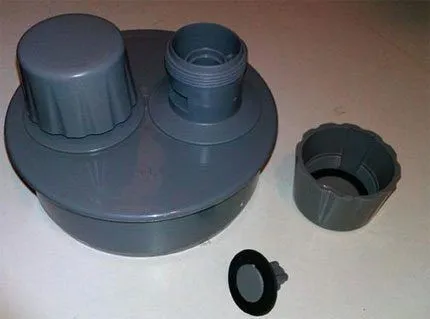

Двойной аэрационный клапан на сечение канализационной трубы 110 мм. Под выкрученной головкой одной из частей обнаружена простейшая конструкция на основе резиново-пластиковой мембраны
Используются вакуумные клапаны исключительно на системах канализации частных малоформатных домов.
Устройство клапана незамысловатое:
- пластмассовый круглый корпус;
- в корпусе сквозное отверстие для клапана;
- мембрана, резиновая прокладка.
Принцип работы устройства тоже прост. Если в канализационной трубе за счёт нарушения баланса давлений создаётся разряженная атмосфера (вакуум), клапан открывается и в трубу засасывается воздух из помещения. Как только давление в трубе выравнивается, клапан возвращается на место.
При желании аэрационный механизм можно сделать самостоятельно. Но в продаже есть заводские продукты, имеющие ходовые сечения 50 и 110 мм. Они недешевые, но более надёжные.
Устанавливают аэрационные клапаны обычно в непосредственной близости от сантехнических стояков на верхних точках канализационной системы. Чаще всего монтаж клапана делается на верхнем отводе тройника (крестовины), что смонтирован на линии отвода от унитаза.
Владельцам частных домов, кто сделал выбор в пользу аэрационных клапанов, придётся периодически заниматься техническим обслуживанием этих сантехнических приборов.
Определённый период эксплуатации вакуумных клапанов сопровождается накоплением отложений и загрязнений в том месте, где находится клапанное уплотнение.
Герметичность прибора нарушается, запахи канализации начинают проникать в помещение. Поэтому время от времени ТО необходимо проводить, и здесь очередной плюс в пользу первой схемы вентиляции.

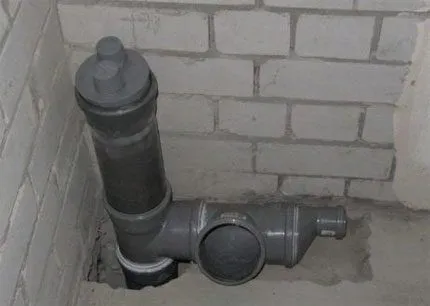

Так выглядит монтаж аэрационного клапана на стояке, который будет располагаться рядом с унитазом в туалете частного дома. Это один из распространенных вариантов применения, показывающий вполне эффективное действие
Другой недостаток упрощённой клапанной вентиляции бытовой системы канализации – она работоспособна только в условиях положительных температур. То есть, если аэрационный клапан установлен в области возможного снижения температуры до ноля градусов и ниже, появляется риск нарушения работоспособности системы.
У нас на сайте есть детальная инструкция по установке вакуумного клапана на канализацию.
Вариант #5 — устройство наружной вентиляции канализации
Часто встречается информация о схемах наружного вентилирования системы канализации частных домов. Принцип сооружения наружной вентиляции указывается практически тот же, что и в случае с внутренней схемой.
Фановый стояк под вентиляцию монтируется у стены дома и поднимается над кровлей. Между тем СНиП на этот счёт не дают никаких рекомендаций.
Напротив, в документации чётко указывается, что фановые стояки под вентиляцию бытовой канализации должны сооружаться внутри отапливаемых помещений.
Сборка самодельного дефлектора фановой трубы
Необязательно покупать вентиляционный дефлектор. Этот механизм подкачки тяги вполне по силам сделать самостоятельно.
Из набора инструмента и материала потребуется следующее:
- оцинкованный металлический лист;
- крепёж (мелкие болты с гайками или заклёпки);
- ножницы по металлу;
- карандаш, линейка.
Первым делом размечается нижняя часть устройства – конусообразный раструб. Внизу его размер диаметра должен соответствовать диаметру вентиляционного стояка, а размер диаметра верхней части увеличивают на 10-15% от нижнего размера.

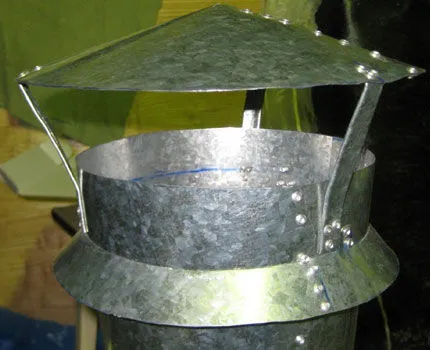

Примерно таким выглядит самодельный дефлектор, сделанный под трубу вентиляции канализации частного дома. Минимум инструмента и материала и почти такая же эффективность действия, как у заводских моделей
Полученный конус скрепляют болтами или заклёпками, в средней части помещают «юбку», отсекающую часть воздушного потока. К верхней части на стойках крепят зонт.
Выводы и полезное видео по теме
Более подробно о размещении и значении фанового стояка вы можете узнать из следующего видеоролика:
Комфортная обстановка в доме – это главный фактор, побуждающий рекомендовать владельцам частных жилых строений обратить внимание на стандартную технологию вентиляции канализации.
Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья. Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить.
Вы задумались об установке вентиляционного стояка для канализационной системы своего дома? Может у вас остались невыясненные вопросы после прочтения нашей статьи? Спрашивайте совет — наш инженер постарается помочь вам.
Или вы уже пользуетесь простой вентиляцией канализации, устроенной собственноручно? Расскажите, какую схему вы применили, с какими трудностями столкнулись при проектировании и довольны ли эффективностью стояка — оставляйте свои комментарии, добавляйте фото в блоке под этой статьей.
