На нижних этажах многоквартирных домов часто возникают неприятные ситуации, связанные с неисправностями в канализационной системе. Загрязненная и неприятно пахнущая жидкость начинает затапливать помещение, нанося ущерб квартире и создавая дискомфорт. Для предотвращения таких ситуаций рекомендуется установить обратный клапан на систему канализации.
Причины засорения канализации
Канализационная система засоряется не только из-за попадания в нее больших твердых предметов. Как правило, причина возникновения неполадок кроется в других нюансах, которые и становятся основной предпосылкой для перегрузки системы.
Неверный уклон отводящих труб
Чтобы канализационная система функционировала нормально, стоки должны перемещаться по трубам с более-менее постоянной скоростью. Для обеспечения этой скорости при закладке конструкции соблюдается уклон, рассчитанный в зависимости от предполагаемых нагрузок на канализацию. Если этот уклон был рассчитан неверно, или же понизился в дальнейшем (например, из-за просевшего фундамента), то движения стоков будет замедлено.
Последствия в такой ситуации получаются следующими: любые мало-мальски твердые отходы остаются на стенках трубопровода, поскольку двигаться под воздействием жидкости стоки уже не могут. Через какое-то время стоки закупорят трубу, и начнется процесс их выхода наружу через стояки и сантехнические изделия.
Что интересно, при избыточном уклоне будет происходить такая же картина: вода не успеет унести отходы, и они рано или поздно перекроют канализационный проход.
Износ трубопровода
При длительном использовании канализационной системы на трубах откладываются осадки. В таком случае они распределяются равномерно, но внутренний диаметр трубы уменьшается, и последующим отложениям намного легче остаться на поверхности стенок. Когда их количество превышает допустимые нормы, труба засоряется и перестает пропускать стоки.
Установка горизонтальных отводов под прямым углом
Если в системе есть изгибы, угол которых доходит до 90 градусов, то характер движения стоков резко меняется. Темп их движения может быть выше или ниже, но это изменение всегда влияет на работоспособность системы негативным образом. На неправильную установку будет накладываться еще и неверное использование системы, что в итоге дает возможность возникнуть разного рода проблемам.
Впрочем, неправильная эксплуатация нивелируется регулярной очисткой, чего нельзя сказать о других причинах засоров, из-за которых канализация будет постоянно напоминать о себе самым неприятным образом. Эта причина стала предпосылкой для следующей рекомендации: владельцам квартир, расположенных на нижних этажах многоквартирных домов, и владельцам частных домов специалисты советуют пользоваться запорными канализационными клапанами.
Обратный клапан для канализации
Принцип защиты помещения от нечистот из канализации может быть разным, но главное различие заключается в том, как поставить обратный клапан на канализацию: их можно смонтировать как на каждый сантехнический узел, так и на трубу канализационной системы. Второй вариант чаще всего используется в частных домах, а в многоэтажках лучше использовать первый.
Существует два вида устройств, которые устанавливаются в канализацию: обратные клапаны, которые предохраняют систему от возникновения обратного хода стоков, и вакуумные клапаны для канализации, позволяющие устранить перепад давления внутри системы.
Принцип действия и устройство запорной конструкции

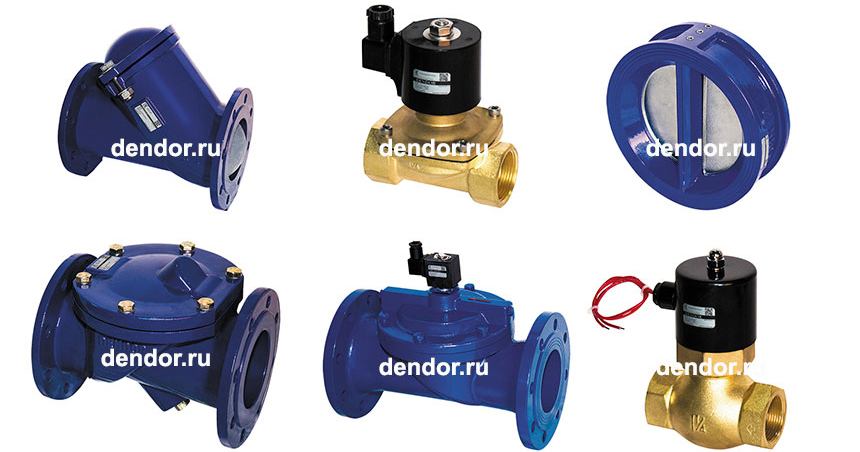

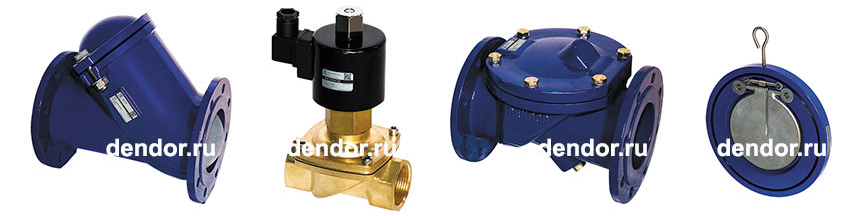

Данные узлы изготавливаются из разных материалов, но наибольшее распространение получили пластиковые запорные элементы. Кроме них, надежным и проверенным временем вариантом являются металлические конструкции.
Запорный клапан имеет два патрубка, один из которых предназначен для входа, а другой – для выхода стоков. Между выводами находится камера, в которой расположен шарообразный элемент, заполненный воздухом. Когда жидкость попадает из выпускного клапана, запорная деталь давит на мембрану, и она закрывает камеру. Также в конструкции предусмотрен запорный вентиль, который может принудительно перекрыть трубу.
Запорные клапаны необходимо периодически очищать, поэтому их корпусы делают разборными. Сам процесс очистки довольно прост, что облегчает обслуживание конструкции. Если устройство засорится, то перекрыть трубу при возникновении аварийных ситуаций будет невозможно: слишком большое количество отложений на уплотнителе усложнит работу конструкции, вплоть до полного ее отключения.
Правила установки обратного клапана на канализацию

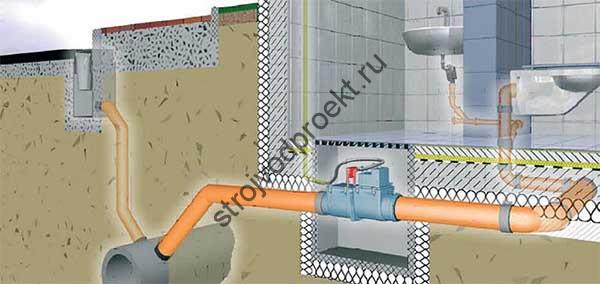

Установка обратного клапана на канализацию должна осуществляться в таком месте, до которого потом можно будет без проблем дотянуться для ремонта и обслуживания узла. При выборе модели нужно опираться на его эксплуатационные характеристики, чтобы выбрать оптимальную деталь. Лучше один раз потратить немного больше денег на хороший клапан, чем ремонтировать всю квартиру после ее затопления.
Метод установки конструкции тоже имеет большое значение: большинство запорных элементов универсальны, но существуют варианты, которые можно установить только горизонтально или вертикально. При установке узла нужно обращать внимание на стрелки, которые отображены на корпусе для указания направления движения жидкости.
Купив выбранный клапан, нужно проверить, насколько он герметичен. Установка выполняется просто: в трубопроводе вырезается достаточный кусок, чтобы в разрезе можно было смонтировать клапан. В случае с чугунными трубами, придется потратиться на переходники с пластика на металл. Нужно обязательно учитывать направление, в котором движется жидкость, чтобы не вышло так, что клапан защищает канализационную систему, а не квартиру.
Обратный воздушный клапан
В нормативных документах есть информация о том, что любое здание, имеющее более двух этажей, должно обязательно оборудоваться фановым клапаном, чтобы канализация работала эффективно и не создавала лишнего шума или запаха. Кроме того, данный узел контролирует давление в системе, самостоятельно выравнивая его в случае необходимости.
Обратный воздушный клапан не является сложным устройством, и его конструкция довольно проста. Чтобы понять принцип работы узла, нужно знать, как работает канализация. Когда пользователь спускает воду в унитазе или ванной, в трубах появляется разрежение. Для его компенсации система начинает затягивать в себя воздух из ближайшего и самого маленького гидрозатвора. Данный процесс обычно громкий, неприятный и сопровождаемый возникновением неприятного запаха.
Здесь на помощь приходит вакуумный клапан, который стабилизирует давление внутри системы за счет внешней атмосферы. Когда возникает разрежение, это давление компенсируется клапаном, а при повышении давления внутри труб узел просто выпускает лишний газ.
Большинство вакуумных клапанов изготавливается из пластика. На боковой стороне корпуса стандартных устройств есть отверстие, предназначенное для отвода лишнего газа из системы. Боковое отверстие в штатном режиме закрыто, а его открывание происходит за счет движения штока внутри узла. При понижении давления шток просто уходит вниз и закрывает отверстие. Для предотвращения излишнего открывания отверстия используется специальная прокладка.
Существуют и модели клапанов, в которых роль штока играет резиновая мембрана, но специалисты не рекомендуют использовать такие устройства ввиду быстрого износа материала. Кроме того, обратные вакуумные клапаны выполняются в двух сборках: одна предназначена для установки на раковины и имеет диаметр 50 мм, а вторая подходит для общих стояков, и ее диаметр равен 110 мм. Этот момент важно учитывать при приобретении детали, поскольку первый вариант можно использовать только с отдельными приборами.
Монтаж воздушного клапана
Одно из самых главных правил: воздушный канализационный клапан работает только при плюсовой температуре. Если температура окружающей среды будет ниже нуля градусов, то конструкция перестанет функционировать. Выбирать место установки обычно приходится, отталкиваясь от наличия сливного трапа в полу. Если он есть, то клапан монтируют более чем в 35 см от пола. Когда трапа нет, устройство монтируется на том отрезке трубопровода, который расположен выше всех точек водоотвода от сантехники.
Монтаж самого клапана производится прямо на конец трубы или в раструб.
Заключение
Установка обратного клапана на канализацию – это очень важное дело, которое позволит защитить дом или квартиру от проникновения сточных вод, лишних шумов или запахов. Выполнить работы по монтажу могут профессионалы, но при желании можно заняться этим самостоятельно. В данной статье были рассмотрены принципы действия, установка обратного клапана для канализации, их виды и особенности.
Как работает обратный клапан для воды?
Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.
Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.
