Обратный клапан на водопроводе — виды, устройство, работа и установка своими руками.

Узнайте всё о обратных клапанах на водопроводах: разнообразие типов, устройство, принцип работы и как их устанавливать самостоятельно. Обратный клапан на воду – важное устройство для поддержания нормального водоснабжения. Изучайте нашу статью и получите полезную информацию о функциональности и применении обратных клапанов на водопроводах.

Добрый день, дорогой читатель! Относиться с осторожностью к монтажу и эксплуатации трубопроводов газоснабжения и газовых приборов мы уже научились, а вот водопровод нам кажется абсолютно безопасным.

Однако в системах подачи воды также могут возникать разного рода неприятности – отключение насосного оборудования, утечки, падение уровня давления воды на одном из участков, для защиты от которых и ставиться обратный клапан на воду.

Что это такое и для чего он нужен

Обратный клапан является одним их видов запорной арматуры.

В его функцию входит защита от перебоев в работе водоснабжения при понижении давления в системе, выключения насоса или утечек воды.

Назначение и сферы применения

Основное предназначение данного устройства является защита системы водоснабжения от изменений параметров водного потока до критических значений. Напор воды при остановках насосного оборудования может привести к его поломке. Рабочий механизм клапана не даёт течь воде в обратную сторону и защищает системы трубопроводов и сантехнические приборы от гидравлических ударов.

Устанавливать обратный клапан рекомендуется:

• после погружного насоса в колодце или скважине;
• на водопроводе;
• после водомером;
• перед водонагревателем;
• в основную магистраль канализации;
• перед каждым сантехническим прибором;
• в системы автономного отопления с несколькими отдельными контурами, внутри которых теплоноситель имеет разное давление.

Если инженерная коммуникация оборудована насосной станцией, то местом установки клапана обратного хода может быть участок трубопровода, расположенный непосредственно перед данным оборудованием, или позади храповика на всасывающей линии.

При оснащении сети водопровода вибрационным насосом, монтаж клапана производиться до ресивера на нагнетающий трубопровод.

Прибор может устанавливаться и на водопровод дачных построек, где им пользуются только в тёплое время года. В таком случае в самую нижнюю точку системы необходимо вставить тройник и присоединить к нему вентиль для слива воды на зиму, чтобы не допустить разморозки труб и выхода из строя обратного клапана.

Управление и технические характеристики

К основным техническим характеристикам обратных клапанов относятся:

• номинальный диаметр (DN) — размер проходного отверстия;
• номинальное давление (PN) — максимальный уровень давления, при котором прибор может длительно и безопасно эксплуатироваться;
• диаметр посадочной части;
• показатели пропускной способности;
• требования по классу герметичности;
• тип присоединения;
• диапазон рабочих температур.

Тип подключения

Клапаны могут подключаться к системе водоснабжения несколькими способами:

• фланцевый — для крепления к трубопроводам используются фланцы с уплотнительными кольцами;
• муфтовый — крепление к трубам небольшого диаметра происходит через резьбовую муфту;
• межфланцевый — у клапана нет своего крепёжного узла, он фиксируется с помощью фланцев, находящихся на концах труб;
• под приварку — прибор крепиться к участку трубы сваркой.

Устройство

В конструкцию любого вида обратного клапана входит разборный цилиндрический корпус, состоящий из:

• зоны приёма (соединения с трубопроводом);
• ограничителя (одной или двух створок, шарика и т. п.);
• механизма, для фиксации ограничителя;
• зоны вывода (крепления с трубопроводом).

Для изготовления корпусных деталей используется:

• латунь;
• бронза;
• титан;
• чугун;
• сталь (в том числе легированная и нержавеющая);
• неметаллические материалы;
• высокотемпературная ферритная сталь.

Необходимую герметичность запорного элемента на седле обеспечивают уплотнительные поверхности, для изготовления которых применяется:

• прочная каучуковая резина;
• пластмасса;
• коррозионностойкая сталь, наплавленная тонким слоем.

Принцип работы

Принцип работы запорного устройства данного типа достаточно прост и заключается в следующем:

• вода, поступающая в корпус прибора под напором, оказывает воздействие на затвор и отжимает пружину, которая удерживает его в положении «закрыто»;
• пока уровень давления потока достаточно высок, пружина находится в сжатом состоянии и удерживает запорный элемент в положении «открыто» и вода может свободно течь через корпус прибора в требуемую сторону;
• при снижении давления или изменении направления движения воды, пружинный механизм клапана возвращает затвор в положение «закрыто».

Работая таким образом, обратный клапан, предотвращает нежелательное движение жидкости в обратном направлении.

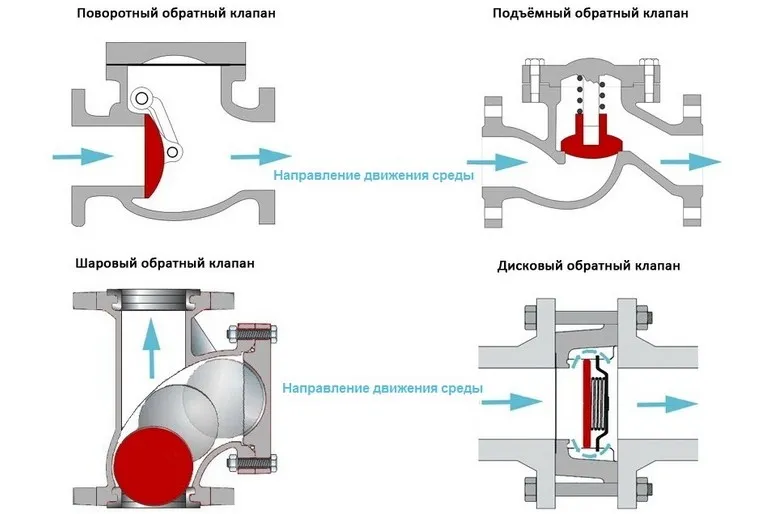

Виды и конструкции

Кроме различия в материале изготовления, водяные обратные клапаны имеют особенности в конструкции.

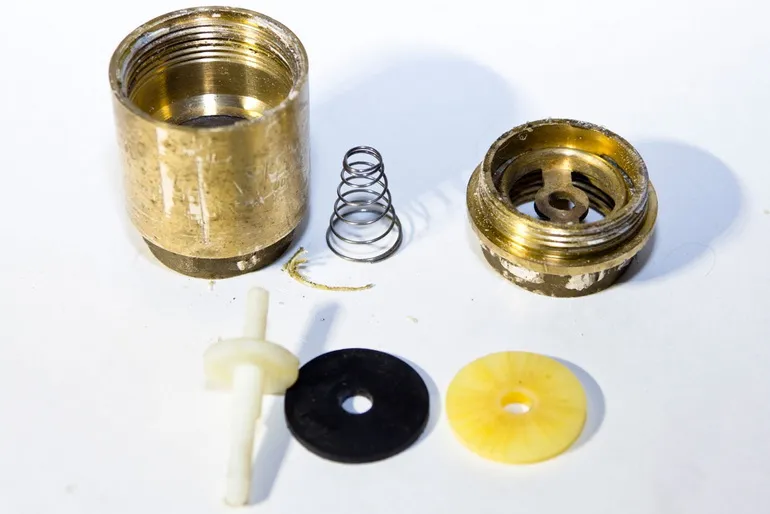

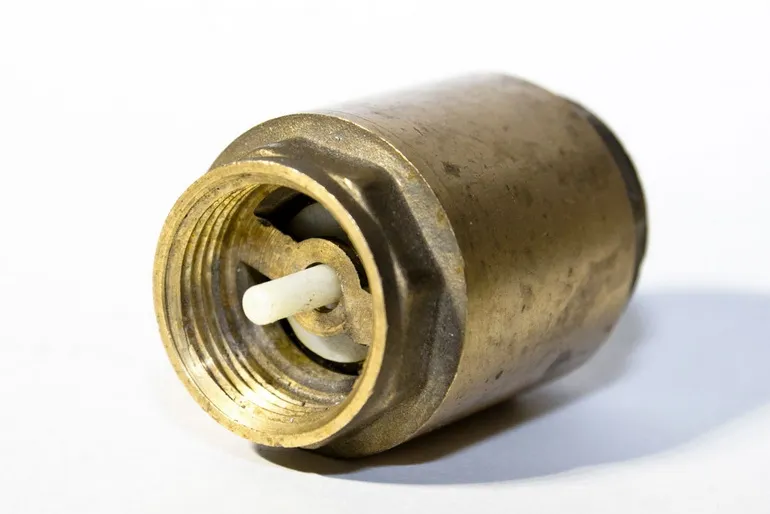

Пружинный муфтовый

Корпус клапана данного вида образует два цилиндрического элемента, соединённых между собой резьбовым способом. Запорный механизм состоит из пластикового/металлического штока, верхней и нижней золотниковой тарелки, герметичной междисковой прокладки. Открытие запора при достижении давления потока воды требуемого значения происходит за счёт ослабевания пружины.  При понижении уровня давления пружина прижимает тарелку к седлу, перекрывая проход.

Герметичность корпусных деталей обеспечивается уплотнительными прокладками, установленных в местах их соединения.

Поворотный лепестковый

Устройство оснащено особым запорным элементом — подпружиненной тарелкой в форме лепестка. Ось её поворота расположена выше проходного отверстия. Под воздействием потока воды лепесток откидывается и открывает проходной канал. Если давление снижается ниже допустимого уровня тарелка падает и закрывает отверстие. Такой способ срабатывания приводит к возникновению гидравлического удара, поэтому изделия диаметром более 400 мм оснащаются механизмом плавного закрытия.

При отсутствии данного устройства лепесток клапана большого размера будет сильно хлопать по седлу, что приведёт к его быстрому износу.

Шаровая модель

В ней затворяющий элемент имеет форму шара, который при уменьшении напора воды опускается, запирая проходное отверстие. Он также приводится в движение силой сжимания пружины при открытии прохода или разжимания — при возврате затвора в закрытое состояние.

Шаровые клапаны имеют съёмную крышку, которая позволяет выполнять их обслуживание без демонтажа.

Изделие подъемного типа

В клапане подъёмного типа запорным органом является золотник, который под действием напора поднимается и не препятствует течению воды. При падении давления золотник опускается на седло, не позволяя потоку совершать обратное движение. Такие приборы предназначены для установки только на горизонтальных трубопроводах, так как их ось всегда должна располагаться строго вертикально.

Наличие съёмной крышки у такого клапана позволяет ремонтировать и чистить его без демонтажа из трубопроводной системы.

Отличия

Дисковые или золотниковые подъёмные модели отличаются большим диапазоном возможных рабочих температур и высокими показателями по давлению в сети, поэтому рекомендуются для монтажа на трубопроводах большего диаметра. Системы с малым диаметром труб можно оснастить шаровыми или подъёмными клапанами.

Межфланцевые устройства подходят для установки на полипропиленовые трубы. При остановках насоса в системе может случиться гидравлический удар, который приводит к повреждению гидросистемы.

Перед ним нужно ставить двухстворчатый клапан. Когда водный поток устремиться обратно, створки не допустят проникновение жидкости, так как могут складываться.

Преимущества и недостатки

Установка обратного клапана позволит эффективно решать следующие задачи:

• стабилизировать работу водопровода;
• свести к минимуму риск проникновения воздуха в систему;
• снизить затраты на электроэнергию, если таким устройством оснащается система подачи горячей воды, нагреваемой электрическими приборами;
• обеспечить подачу воды некоторое время, даже при отключённом насосе.

Кроме того, такие приборы обладают такими преимуществами:

• малым весом и длиной;
• высокой степенью герметичности и надёжности;
• простотой монтажа.

К недостаткам можно отнести то, что прибор требует регулярного техобслуживания.

Сделать самому или купить

Устройство обратного хода для воды можно изготовить самостоятельно. Однако обеспечить его надёжность, герметичность соединений и длительность срока эксплуатации вряд ли под силу домашнему мастеру, не имеющему опыта и навыков сантехнических работ. Сложно будет и купить комплектующие детали нужного качества. При изготовлении исполнительного механизма в изделии заводского производства используется специальная пружинная сталь, нержавеющие уплотнители.

Все корпусные детали и места их соединения подвергаются контролю качества на всех этапах сборки.

К тому же, производитель предоставляет длительную гарантию на безаварийную работу выпускаемой продукции.

Советы по выбору и примерная цена

Выбирать запорную арматуру для воды нужно в зависимости от параметров самой гидравлической системы, загрязнённость пропускаемой среды, установочных размеров и способа крепления. Для систем отопления, собранных из металлического трубного проката больше подойдёт модель поворотного обратного клапана. Они менее чувствительны к загрязнению, которому подвержена вода, текущая по ржавеющим со временем стальным трубам. Современные металлопластиковые трубы не подвержены загрязнению, поэтому к ним можно подсоединять дисковый прибор с муфтовым креплением.

Большое значение имеет и материал, из которого изготовлено устройство. Полипропиленовые конструкции нельзя устанавливать на трубопроводах горячего водоснабжения, так как они проявляют слабую устойчивость к высоким температурам. Здесь подходящим вариантом будет модель, изготовленная из прочного металла. Пластиковые изделия более подходят для холодной воды. Полезное видео по выбору модели на насос можно посмотреть на видео:

Цены на изделия у производителей разные и устанавливаются в зависимости от номинального диаметра, конструкции и особенностей производственного процесса.

Примерная стоимость приборов от наиболее известных изготовителей приведена в таблице:

Производитель	Особенности конструкции	Диаметр, мм	Цена, с НДС
Danfoss	Латунный, пружинный, муфтовый	15	530
20	694
25	908
межфланцевый, нержавеющий корпус, дисковый	15	4385
20	4838
25	5310
двустворчатый, межфланцевый, чугун	50	7580
латунь, с наружной резьбой	15	3298
20	3310
нержавеющий, пружинный, фланцевый	40	2261
50	2292
65	2997
Valtec	с латунным золотником, пружинный	15	230
20	298
25	500
пружинный	15	195
20	270
25	400
Itap	MET  горизонтальный	20	206
Пружинный, муфта — муфта	32	484
80	3369

Изготовление и установка обратного клапана своими руками

Цена на приборы для бытовых нужд довольно низкая, купить их может человек с любым уровнем достатка. Но его можно изготовить и самому из обычных фитингов для соединения трубопроводных систем.

Необходимые инструменты и материалы

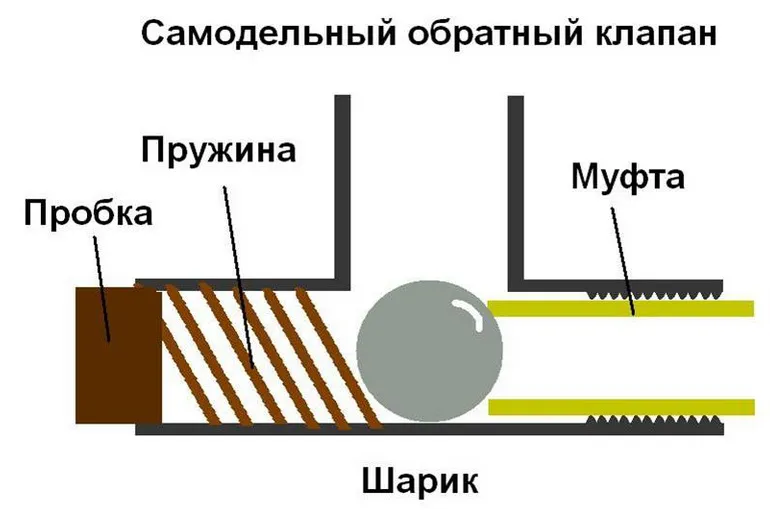

Чтобы смастерить клапан своими руками понадобиться предварительно заготовить следующие материалы:

• стандартную муфту с внешней резьбой — послужит седлом для затвора;
• тройник с резьбой на внутренней поверхности для формирования корпуса;
• стальную пружину достаточной жёсткости;
• стальной шарик диаметром чуть меньше условного прохода тройника;
• пробку — заглушку с резьбой;
• ленту ФУМ.

Под рукой должны быть и такие инструменты, как:

• набор сантехнических ключей;
• рулетки;
• ножовки по металлу;
• плашки для нарезания резьбы.

Ход работ

Сборка клапана осуществляется таким образом:

• вкручивается муфта в один из патрубков тройника, расположенного сбоку его корпуса. Она должна перекрыть центральное отверстие на 2 мм, чтобы при работе изделия в него не выскакивал шарик;
• в боковое отверстие с обратной стороны вставляется шарик, затем пружина;
• этот патрубок наглухо закупоривается заглушкой на ленте ФУМ.

Важный момент в изготовлении — пружина должна быть правильно отрегулирована, чтобы она не отклонялась при уменьшении напора, но и не была чрезмерно тугой и не становилась препятствием для нормального функционирования системы.

Проведение монтажа как самодельных, так и заводских изделий выполняется в одинаковой последовательности:

• прекращение подачи транспортируемой среды в водопроводную систему в целом с помощью задвижки, либо отключение определённого участка, где будет выполняться монтаж;
• вырезание части трубы, соответствующую по размеру купленному прибору;
• нарезка резьбы на концах труб или присоединение фланцев (межфланцевый тип соединения);
• вкручивание изделия в резьбу на трубах или зажим клапана между фланцами с установкой герметизирующих прокладок;
• проверка герметичности соединений, неподвижности положения корпуса.

Правила монтажа и эксплуатации прибора

Общими правилами установки и эксплуатации для всех разновидностей обратных клапанов являются:

• необходимость учитывать движение рабочей жидкости и правильно размещать прибор так, чтобы стрелка на корпуса была направлена в ту же сторону, что и поток;
• место установки устройство должно быть со свободным доступом на случай ремонта, технического обслуживания или замены;
• подъёмные поворотные механизмы правильно ставить только в горизонтальном положении;
• для резьбовых соединений требуется дополнительная герметизация с применением ленты ФУМ, мотка льна или силикон;
• если прибор работает с грязными жидкостями, то на входе следует установить фильтр грубой очистки, так как среда с крупными включениями может повредить исполнительный механизм водного клапана;
• перед началом монтажа прибор должен быть проверен на герметичность.

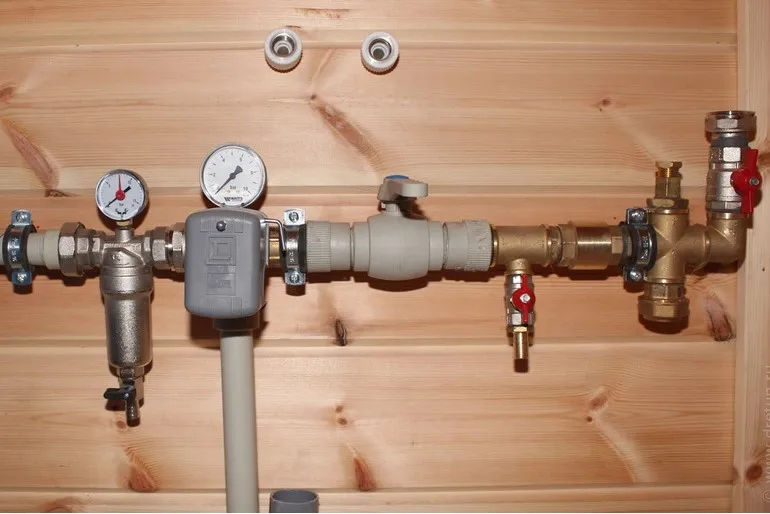

Схема подключения

Варианты размещения обратного клапана представлены на фото:

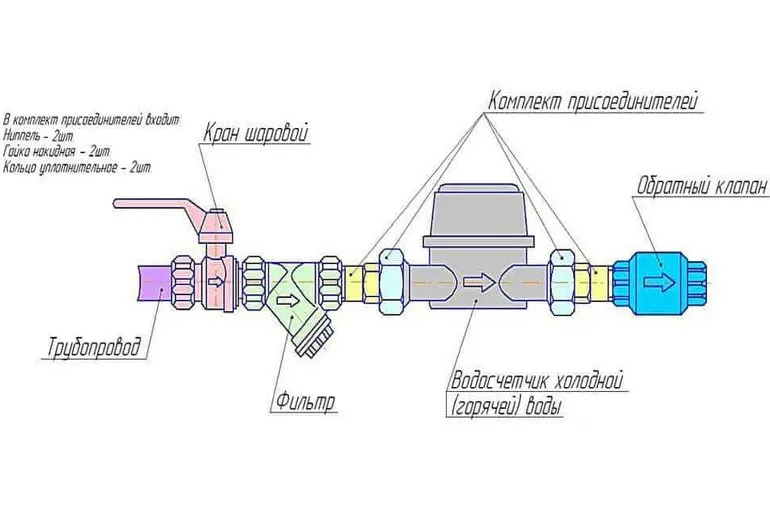

• Для защиты водомера

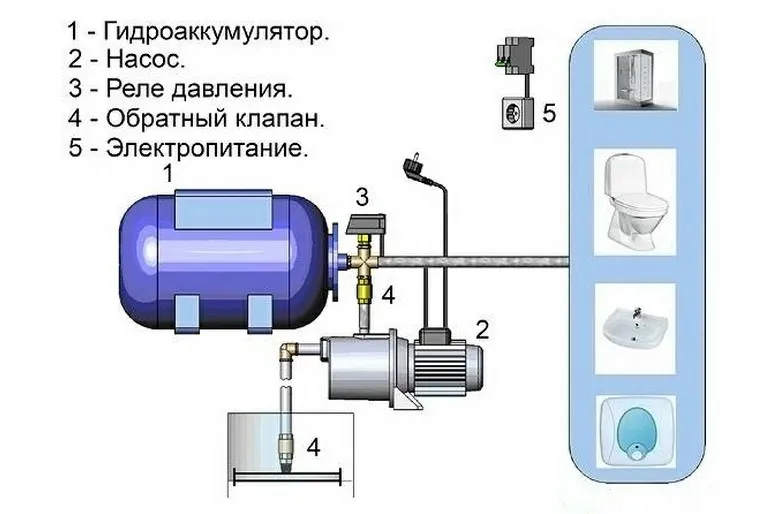

• Для корректировки работы насосного оборудования

Частые ошибки и проблемы при установке

Среди наиболее частых ошибок, допущенных при установке обратного клапана на воду можно выделить:

• размещение прибора без учёта направления потока;
• недостаточная герметичность мест соединения, из-за чего может возникнуть пропуск среды при закрытом затворе;
• выбран слишком большой диаметр прибора, поэтому он стучит при эксплуатации;
• слишком близко размещают клапан к насосу, что приводит к появлению дребезжащего звука;
• используют чрезмерно большое количество пакли при паковке резьбового соединения — муфта может лопнуть;
• при монтаже забывают извлечь заглушку проходного отверстия или фиксатор затвора.

Советы специалистов

1. Для водопровода лучше выбирать приборы из латуни или нержавеющей стали, ввиду их стойкости к коррозии и достаточно долгого срока службы;
2. Место расположения устройства в канализационных системах без трапа следует выбирать на участке, который находиться выше самой высокой точки водоотведения и не ниже, чем 35 см от пола.
3. В домах с автономным отоплением изделие следует ставить на обратную магистраль перед входом в отопительный прибор.
4. В многоэтажных домах, где предусмотрена раздельная подача воды, следует ставить данный вид запорной арматуры после водяного счетчика.

Заключение

С установкой обратных клапанов можно избавиться от многих проблем, подстерегающих владельцев автономного водоснабжения, отопления и канализации. Они принесут немалую пользу и экономию средств. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Как работает обратный клапан для воды?

Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.

Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.
