Как установить трап для душа в полу под плитку — подробная инструкция

Когда мы сами обустраиваем гигиенические помещения в даче, доме или квартире, наша цель обычно не только экономия, но и преобразование пространства в соответствии с нашими личными потребностями.

Мы поделимся с вами всеми тонкостями и нюансами устройства душевой без привычного поддона и стандартных конструкций. Расскажем вам о видах сантехнических трапов, ориентирах их выбора и материалах, требующихся для реализации идеи.

В представленной нами статье есть все ответы на вопросы самостоятельных мастеров и заказчиков услуг бригады строителей. Подробно описан процесс собственноручного сооружения душа. Существенно облегчат знакомство с информацией схемы, фото и видео-подборка.

Содержание статьи:

• Разновидности трапов, их особенности и отличия
• Устройство сифона и выводящего патрубка
• Основные критерии выбора трапа
• Монтажная инструкция по шагам
  • #1. Подбор инструментов и материалов для работы
  • #2. Подготовка основания для устройства трапа
  • #3. Установка и сооружение теплоизоляции
  • #4. Устройство стяжки пола
  • #5. Выполнение финишных работ
• Выводы и полезное видео по теме

Разновидности трапов, их особенности и отличия

Сливные устройства данного типа различаются внешне, по внутреннему строению и по высоте. Декоративные решетки — единственная видимая часть, и, конечно, в первую очередь мы оцениваем их форму, а она может быть круглой и овальной, квадратной и прямоугольной, в виде треугольника или длинного лотка.

Решетки для трапов изготавливаются из разных материалов. Наиболее прочная, качественная и доступная по цене — из матовой или полированной нержавеющей стали. Используется также закаленное стекло, хром, латунь. Менее долговечная, но зато дешевая — пластмассовая. Пластик исправно отслужит положенный срок, но по сравнению с той же нержавейкой будет выглядеть слишком бедно.

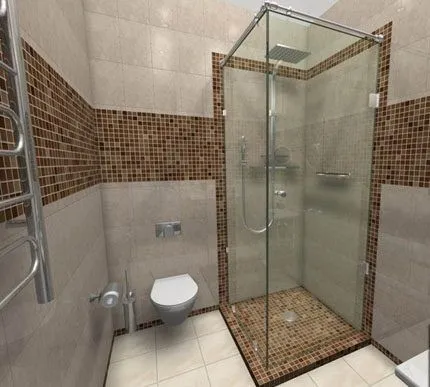

Открытый душ без поддона визуально делает ванную комнату более просторной. В помещении стандартного размера оптимальным будет его расположение в углу

Решетку, как правило, выбирают, полагаясь на собственный вкус… А вот более основательно и объективно следует присмотреться к разнообразию трапов в зависимости от типа водоприемного устройства. Классификация тут такая:

• Точечные. Представляют собой небольшую по площади водоприемную воронку, закрытую решеткой. Устанавливаться могут в любом месте: в центре, любом из углов, непосредственно под душевой лейкой и т.д.;

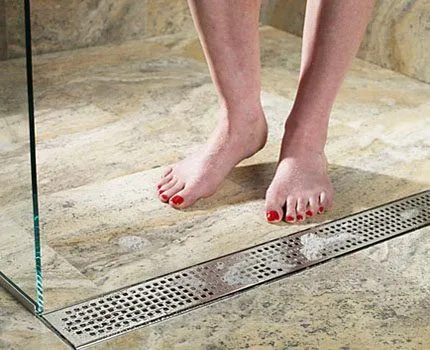

• Линейные. Водоприемная часть выполняется в виде лотка, по аналогии перекрытого решеткой. Их монтируют как вдоль стенок кабинки, так и в центре душевой.

Самыми мощными по объему принимаемой сточной воды являются линейные трапы. Они регулируются по длине, их пропускную способность легко рассчитать в соответствии с расходом воды. Незаменимы в душевых, где одновременно моется несколько человек, и при использовании современных леек в стиле «тропический ливень».

Трап в виде лотка может быть размещен как по центру или у стены, так и на входе. В этом случае помимо основной он выполняет и вторую функцию — создает на полу влажную зону безбарьерного типа

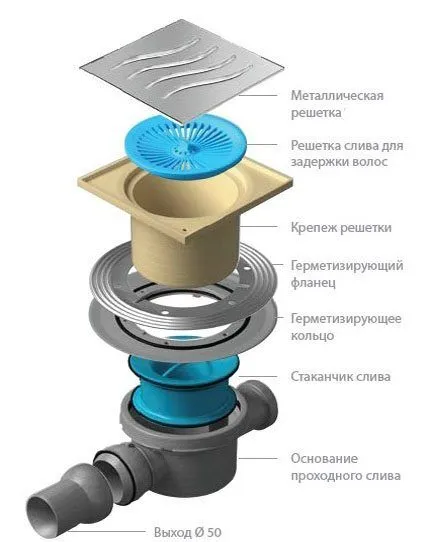

В комплект душевого трапа входят следующие основные элементы:

• корпус (пластмассовый, стальной, чугунный);
• съемная декоративная решётка (лицевая панель) и сито для улавливания волос и прочего мусора под ней — обе детали стоят сверху на корпусе трапа, опираясь на него;
• водоприемная воронка с элементами герметизации (гидроизолирующая мембрана и прижимной стальной фланец для крепления);
• сифон;
• выводящий патрубок в нижней части, через который вода уходит в канализацию.

Теперь о материале, из которого изготовлен сам трап. Чугун устанавливают исключительно на промышленных объектах, в общественных бассейнах, банях. Минусы: сложный монтаж из-за тяжелого веса. Плюсы: прочность, повышенная пропускная способность.

Нержавеющая сталь — материал, удовлетворяющий требованиям для помещений с жесткими санитарно-гигиеническими нормами (больницы, детсады, столовые). Стальные изделия легко чистить и содержать в порядке.

В домашних условиях вполне можно эксплуатировать пластик, выбор материала не столь важен, хотя нержавеющая сталь, конечно, предпочтительнее. Она антикоррозийная, долговечная, надежная.

И наконец, учитываем при выборе трапа его высоту, которая варьируется в пределах 55-180 мм. От этого зависит, насколько уровень пола предстоит приподнимать. Не стоит стремиться минимизировать данную характеристику, так как у высоких трапов лучше пропускная способность.

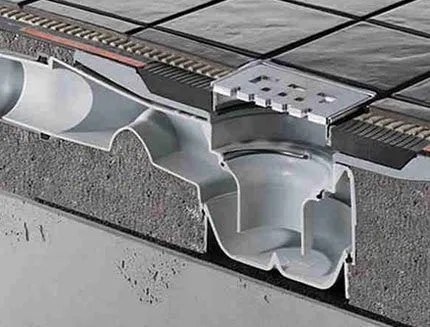

Трап — сложная конструкция. Он обеспечивает не только сток отработанной воды, но и ее фильтрацию от мусора, герметизацию стыковочной зоны, защиту от канализационных запахов, доступ к сливной системе для ревизии

Промышленностью выпускаются модели с регулируемой высотой горловины, их можно без проблем подогнать под имеющуюся толщину стяжки. Современные модели душевых трапов рассчитаны на температуру воды до +80-85 °С, решетки выдерживают вес до 300 и более килограммов.

Устройство сифона и выводящего патрубка

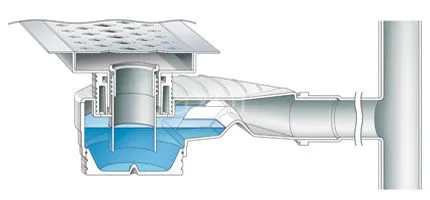

Назначение сифона — препятствовать проникновению неприятных ароматов из канализационных труб в ванную комнату. Эту функцию выполняет гидрозатвор, размещенный внутри сифона. Но если регулярно не пользоваться душем, водосток постепенно пересыхает, и запахи начинают просачиваться.

В этом случае сливную систему надо оснащать не только гидро-, но и «сухим» затвором. Ее надежность многократно повысится, так как в трапе с «сухим» затвором стоят несколько заслонок, перекрывающих водосток под собственным весом. Заслонки открываются потоком сливной воды, а потом снова закрываются.

В нежилых холодных помещениях трапы должны быть оснащены еще и механическим затвором, который не замерзает на морозе и имеет специальное водоотводящее кольцо. Если происходит разрыв гидроизоляции, вода возвращается в сток сквозь отверстия в этом кольце.

Трап необходимо «утопить» в уже имеющийся пол. Если такой возможности нет, то придется пол приподнимать, т.е. строить что-то наподобие подиума

Трапы для душа различаются также по сечению канализационной трубы, к которой они подсоединяются. Он имеет вертикальный или горизонтальный выходной патрубок. Диаметры патрубка и канализационного трубопровода должны соответствовать один другому.

Если вертикальный слив, то в сечении будет 110 мм. Такой вариант подходит для загородных домов и коттеджей, канализация в этом случае присоединяется снизу.

Второй вариант, где соединение с канализационной трубой боковое (горизонтальное), считается более универсальным, а для квартир в многоэтажных домах — единственно возможным. Для бытовых целей в этом случае достаточно диаметра 40-50 мм.

Основные критерии выбора трапа

Поскольку сливные трапы отличаются разнообразием ассортимента, имеет смысл перечислить, на какие параметры и в какой последовательности следует акцентировать внимание.

Первый шаг — определяемся, горизонтально или вертикально будет направлен выход в канализацию. Трап с горизонтально расположенным выходным патрубком имеет меньшую высоту и применяется, если есть ограничение по толщине стяжки.

Устройство с вертикальным выходом можно соединить только с расположенной достаточно низко канализационной трубой.

Второй шаг — выбор пропускной способности трапа. По данной характеристике «вилка» составляет 0,4- 2,0 л/в секунду. Чем больше диаметр выходного патрубка, тем выше пропускная способность трапа.

При наличии гидрозатвора просачивание воздуха из канализации в помещение перекрыто благодаря водяной пробке. Вода постоянно находится в нижнем изгибе, заполняя полностью внутреннее пространство

Третий шаг — выбираем между гидрозатвором и «сухим» затвором. Решение зависит от того, насколько часто будет использоваться душевая кабина.

Гидрозатвор подразумевает наличие в трапе некоторого количества воды постоянно, а «сухой» затвор защитит от неприятных запахов и при пересыхании водоотводящего канала. Он пригодится не только в случаях, когда душ включают редко, но и при встраивании трапа в «теплый пол».

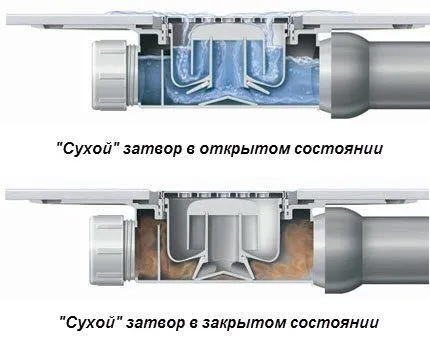

С водой шторки затвора находятся в приподнятом состоянии. Когда воды нет, шторки опущены и закрывают просвет трубы, не пропуская канализационные газы

И только на четвертом шаге очередь доходит до внешнего вида трапа — вернее, его наружной части (сливной решетки). Важно, чтобы она гармонично сочеталась с общим дизайном помещения, размером и цветом кафеля.

Пятый шаг — напоследок думаем, стоит ли приобретать более дешевый нерегулируемый по высоте трап или лучше доплатить за регулируемую модель. Аккуратность монтажа, разделение монтажных операций на грязные и чистые, высокая точность стыковки с уровнем половой плитки — это преимущества регулируемых по высоте трапов.

Монтажная инструкция по шагам

Если дом только строится, никаких осложнений по поводу того, как делать слив в душе, не  возникает. Бетонный монолит пола позволяет смонтировать вертикальный канализационный отвод. А в квартире многоэтажки толщины стяжки недостаточно даже для устройства горизонтального отвода, поэтому уровень пола потребуется приподнимать на 10-15 см.

А в эксплуатируемых домах сначала приходится снимать полностью старое покрытие и убирать мусор. На оголившемся основании должна остаться только канализационная труба. Скорее всего, она чугунная, и срок ее эксплуатации давно закончился. Лучше всего такую трубу заменить новой пластиковой, в которую и будет выведен патрубок от трапа.

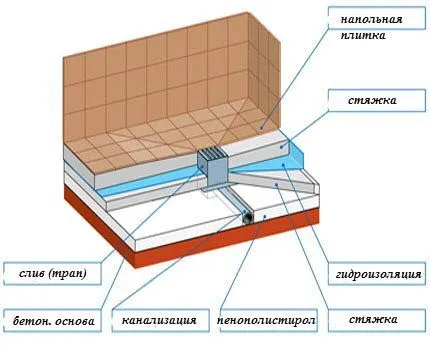

Пол похож на слоеный пирог. Он состоит из нескольких слоев стяжки и гидроизоляции. Дополнительно можно проложить теплоизоляцию. Желательно, чтобы плитка, покрывающая пол сверху, была с эффектом антискольжения

#1. Подбор инструментов и материалов для работы

Монтаж трапа осуществляется одновременно с возведением влагонепроницаемого напольного покрытия. Исходя из этого, и нужно готовить инструменты.

Для укладки стяжки, к примеру, потребуются ведра, лопатка (или миксер) для замешивания раствора, мастерки, шпатели и терки для нанесения его на основу и выравнивания. Для демонтажа имеющегося пола — перфоратор (ударная дрель), зубило, молоток.

Понадобится и такой инструмент:

• рулетка, лазерный нивелир, нож, линейка, угольник;
• плиткорезы;
• набор ключей и отверток;
• кусачки;
• пила-лобзик и пр.

Перечень необходимых материалов (его количество зависит от площади пола):

• сухая ЦПС для стяжки (из расчета 5 кг на 1 кв. метр);
• керамзитобетон, пенобетон для «облегчения» нижнего слоя стяжки (с целью сократить нагрузку на перекрытия);
• пенополистирол в листах для теплоизоляции (50 мм толщиной);
• гидроизоляционная мембрана (демпферная лента);
• герметизирующая мастика (с расчетом распределения 3 кг на 1 м3);
• изопласт;
• плиточный клей (расходуется до 5 кг на 1 кв. метр);
• затирка для швов, силиконовая паста-герметик.

И самое главное: трап в полном комплекте (с крепежом и пр.), пластиковые трубы, керамическая половая плитка.

#2. Подготовка основания для устройства трапа

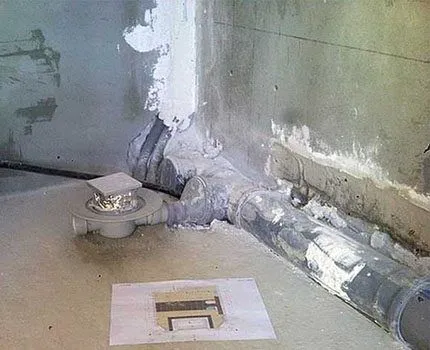

Этап 1 — прокладка отводной трубы в канализацию. Отводную трубу трапа врезаем в канализацию с необходимым уровнем уклона (2 см должно приходиться на погонный метр) и заливаем контур соединения пастой-герметиком. При необходимости объединяем слив из душа с другими сливами — из кухни, стиральной машины.

Для обеспечения эффективного отвода стоков длина отводной трубы должна быть как можно короче и не иметь изгибов. Убедитесь, что уклон трубы в сторону канализации достаточный ( 2%)

Этап 2 — расчет высоты стяжки (предварительная разметка). Выполняем следующие действия:

• устанавливаем нивелир так, чтобы он показывал ось отводной трубы в канализацию;
• выставляем трап на 1,5 см выше отводной трубы (ориентируемся на оси);
• перемещаем луч на высоту решетки трапа;
• добавляем толщину решетки и еще 1-1,5 см на высоту уклона для нормального стока воды (из расчета 1 см на погонный метр);
• от линии, обозначающей высоту установки решетки, вверх откладываем добавочную высоту и перемещаем на новую отметку луч нивелира.

Осталось отметить карандашом или маркером проекцию луча на стене – это и есть та высота, на которую надо поднимать пол в душевой кабине.

Этап 3 — подготовка основания. Делаем на этом этапе черновую стяжку:

• очищаем пол, заделываем трещины, устраняем повреждения и неровности;
• исходя из того, что в основную стяжку будет заложен пенополистирол в 5 см толщиной, а сама стяжка не может быть менее 3 см, откладываем на стене от метки (см. предыдущий пункт) вниз 8 см и получаем новую метку — это верхний край черновой стяжки;
• заливаем стяжку — для снижения веса и нагрузки на перекрытия используется легкий бетон (пенобетон, керамзитобетон) или пеноблоки с скреплением их армирующей сеткой и цементно-песчаной заливкой слоем в 3 см.

Вдоль стен кладем демпферную ленту для создания «плавающего» эффекта и защиты стяжки от возможного растрескивания. Сушим стяжку как положено по строительным нормам не меньше 14 дней, если в обустраиваемом помещении будет поддерживаться температурный фон режим не ниже стабильных +20º.

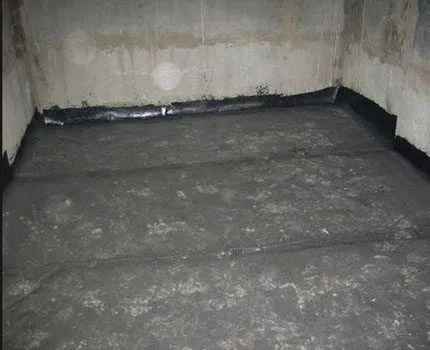

Этап 4 — гидроизоляционная обработка. Используем обмазочную гидроизоляцию — битумную или другую герметизирующую мастику. Наносим ее кистью в несколько слоев на всю поверхность с захлестом на стены. Тщательно обмазываем углы и стыки стен с полом — места наиболее вероятного распространения плесени и грибка.

Гидроизоляция не даст затопить водой нижерасположенные этажи и подвал,  защитит от размножения  патогенных микроорганизмов,  появления излишней влажности, неприятных запахов

Мастика образует эластичную водонепроницаемую пленку. Для повышения надежности  можно заклеить все стыки рулонным гидроизоляционным материалом, захватывая в высоту до 25-30 см, а сверху обмазать еще одним слоем мастики. Гидроизоляционную обработку следует повторить в дальнейшем несколько раз по мере наращивания слоев пола. Читайте далее, как правильно произвести гидроизоляцию под плитку в ванной.

Этап 5 — выбор места для размещения трапа. Экспериментируем с раскладкой плитки  и выбираем место для размещения трапа так, чтобы общий вид пола выглядел эстетично. Сливная декоративная решетка должна располагаться симметрично относительно плитки и межплиточных швов.

Хорошо бы убрать одну плитку и на ее место вмонтировать точечный слив. Если плитка крупная, то трап размещают на стыке двух/трех/четырех элементов. Угловые и линейные трапы тоже рекомендуется совмещать с цельными плитками, избегая по возможности ненужной резки.

#3. Установка и сооружение теплоизоляции

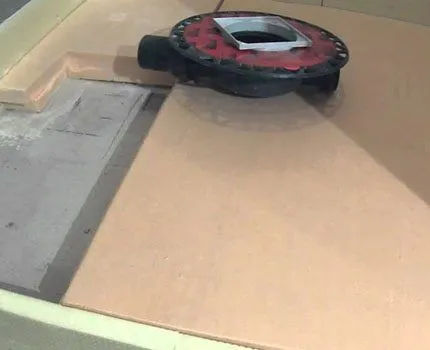

Этап 6 — установка трапа. Собираем корпус трапа, закрепляем его, вставляем выводящий патрубок, расположенный в нижней части, в отводную канализационную трубу.

Этап 7 — создание теплоизоляционного слоя. Разрезаем листы пенополистирола на куски. Строго подгоняем линии кроя под контуры имеющихся канализационных компонентов, укладываем пенополистирол на пол. Благодаря теплоизолирующим свойствам пенополистирол будет препятствовать уходу тепла в стены.

Экструдированный пенополистирол отличается хорошими теплоизоляционными характеристиками, стойкостью к водопоглощению. Гидроизоляция с этим  утеплителем сочетается любая, кроме битумных мастик, в составе которых есть органические растворители

По периметру также нужна демпферная лента, но лучше нарезать ее вручную из этого же материала, только меньшей толщины (3 см). Стыки между кусками пенополистирола заклеиваются скотчем, чтобы не проникал холод от бетона снизу.

#4. Устройство стяжки пола

Этап 8 — заливка второго слоя стяжки и формирование уклона пола. Закрываем утеплитель армирующей сеткой. Устанавливаем планки-«маяки», чтобы обозначить уклон в сторону слива. Специальные стандартные планки можно купить в магазине или сделать самостоятельно из древесины.

Если повезет с выбором модели, то в комплекте с трапом вы можете обнаружить набор направляющих реек с изменяющейся по длине толщиной (те же самые «маяки»). Собранные вместе, они представляют собой каркас, облегчающий заливку стяжки с уклоном к сливному отверстию.

Выставив «маяки» и проверив всех замеры, заливаем пол обычным раствором из цемента и песка в соотношении 3-4 части песка к 1-ой части цемента. Стяжка должна скрыть сливное устройство полностью. Открытым остается только фланец. Поверхность стремимся получить как можно более ровной, уклон делаем из расчета 1 см на погонный метр.

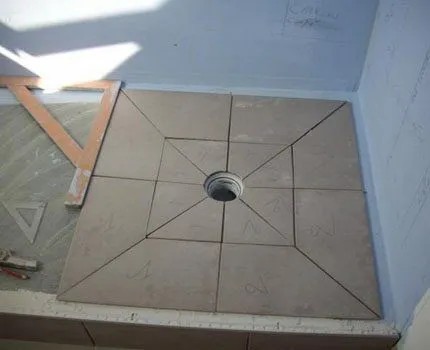

Чтобы сделать уклон « конвертом», поверхность  условно разделяют на 4 части разрубами, наклоняя каждую часть к трапу, расположенному в центре пола

Проще всего сделать уклон к трапу-лотку, расположенному вдоль стены, так как он направлен в одну сторону. К точечному трапу, находящемуся по центру, уклон пола надо делать с четырех сторон, что технически гораздо сложнее. Завершив работу, сушим стяжку 3-4 дня.

Этап 9 — гидроизоляционная обработка. Стелем поверх подсохшей стяжки гидроизоляционную подложку (лист изопласта). Вырезаем отверстие, выводим через него наружу фланец, закрепляем винтами по краям. Изопласт наплавляем на поверхность, разогревая его тыльную сторону паяльной лампой. Еще раз затираем герметизирующей мастикой углы и стыки пола со стенами.

#5. Выполнение финишных работ

Этап 10 — сборка трапа. В корпус трапа помещаем сифон, примеряем декоративную решетку, подложив под нее резиновое уплотнительное кольцо.

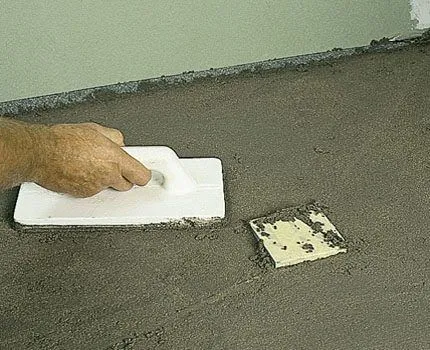

Этап 11 — заливка третьего слоя стяжки. Решетку с трапа временно снимаем и прикрываем отверстие куском гидроизоляционного материала, чтобы не загрязнить внутренность трапа. Делаем последнюю стяжку аналогично предыдущей. При этом оставляем небольшой запас высоты, на которую можно уровень пола поднять на финальном шаге, укладывая плитку. Этот запас равен толщине плитки плюс 1-2 мм (припуск на клеевую прослойку).

Последняя сушка самая продолжительная. Стяжка должна вызреть, на что уходит в среднем 25-28 дней, но лучше выдержать полный цикл в 43 дня. При этом надо поддерживать умеренную влажность (в первые дни регулярно смачивать поверхность), температуру+20-22 °C, а также защищать помещение от сквозняков и прямого солнечного света.

Секрет правильного геометрического рисунка: 1) от периметра к трапу симметрично натягивают шнуры; 2) наклеивая каждую плитку, следят, чтобы ее  края были параллельны стороне периметра или соответствовали вектору, заданному шнуром

Этап 12 — укладка плитки. Укладываем плитку в направлении от трапа к стенам, используя плиточный клей и подрезая аккуратно в нужных местах. Сушим 1-2 дня.

На этом монтаж душевого трапа, наконец, завершается. Осталось затереть межплиточные швы водостойкими затирочными материалами.

Выводы и полезное видео по теме

Внутреннее устройство трапа для душа ( на примере трапа-лотка):

Установка душевого трапа:

Укладка плитки в душевом поддоне с уклоном:

В заключение можно сказать, что слив в полу ванной — практичная и оригинальная идея. Популярность открытых душевых кабинок объясняется не только их современным дизайном, но и удобством. Единственное, что многих пугает — риск затопить водой соседние помещения и нижние этажи. Но если монтаж выполнен профессионально, повода для беспокойства нет и быть не может!
