Выбор труб отопления в пол для пола с утеплителем. Как сделать правильный выбор

Как проложить трубы отопления в полу технология теплый пол

Каждый из нас стремится к наивысшему уровню комфорта, который можно достичь в повседневной жизни, эффективно используя все элементы. Это также относится к созданию домашней атмосферы, которая непосредственно зависит от оптимального микроклимата внутри помещения.

Трубы для прокладки отопления в стяжке пола

От чего зависит тепло в квартире

Для начала стоит разобраться, что является главным источником, а что поддерживает нормальную температуру.

Отопление

Этот фактор основополагающий. В квартирах чаще всего это централизованная система. Жильцы не отвечают за температуру в самих котлах отопления, но могут ее регулировать в своих квартирах. Для этого необходима герметизация и утепление труб отопления. В частных домах и квартирах образца таунхаус дела обстоят иным способом. Там свои источники тепла, чаще всего автономные котлы газового или твердого топлива, либо печи.

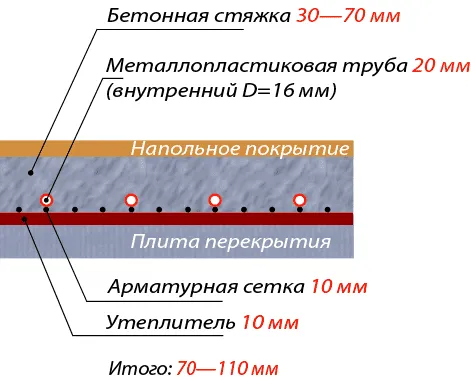

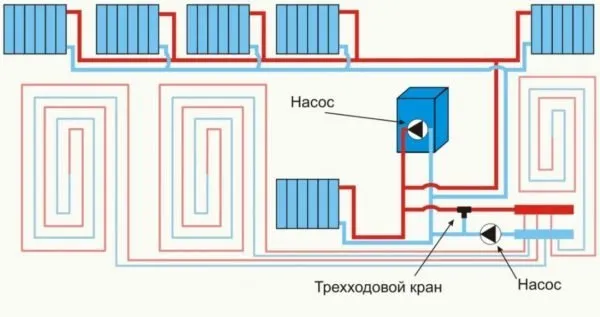

Схема прокладки труб в стяжке

Герметизация

Это не источник, а скорее поддерживающий фактор, который необходим для обеспечения тепла. Согласитесь, когда в квартире старые окна, большие щели между дверьми, все тепло, даже самое интенсивное, будет с легкостью уходить через них. То же касается и непродуманной системы вентиляции. Поэтому для сохранения комфортных температур следует позаботиться о герметичности всех частей помещения, которые, так или иначе, ведут на улицу.

Трубы

А данный момент стоит описать более подробно. Для того чтобы тепло хорошо передавалось, следует использовать трубы из материалов, которые с легкостью отдают тепло. То есть лучшими материалами будут металлы.

Вторым пунктом, связанным с потерей тепла от труб, связана их изоляция. В любом случае, будь-то квартира или частный дом, трубы желательно утеплять. Для этого существует множество материалов, которые прекрасно монтируются и намного улучшают качество элементов системы.

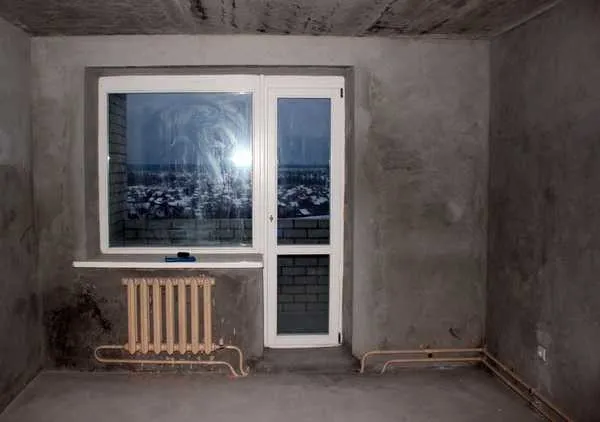

Прокладка труб в стяжке

Третье – правильная проводка. Почему-то в далекие 80-е большую часть труб отопления вели сверху, в некоторых квартирах они проходят совсем под потолком и лишь спускаются к радиатору. Возможно, данный способ и был бы оптимальным, если бы не законы физики. Каждый знает, что теплый воздух гораздо легче холодного, и он поднимается вверх. Отсюда и напрашивается логичный вопрос, зачем проводить дополнительный источник тепла (ведь греет не только радиатор, но и трубы) поверху, чтобы терять драгоценную температуру?

Поэтому сейчас большой популярностью пользуется технология проводки труб отопления в полу. Этот способ несложен, а главное, тепло будет распределяться на уровне человеческого роста, а не мистическим образом обогревать из потолка. А значит, данный способ еще и является экономичным.

Трубы  могут быть проложены несколькими способами. Все зависит от типа пола. Если речь идет о цементной стяжке, то для изделий делаются специальные желоба, которые впоследствии частично заливаются раствором, а с определенным шагом в некоторых местах просто устанавливаются решетки, через которые дополнительно тепло будет подниматься наверх

К тому же такая разводка позволит утеплить пол, что также немаловажно для комфортного пребывания в помещении.

В случае если пол деревянный и укладываться он будет на специальных лагах, трубы отопления проводятся под обрешеткой. Однако специальные окошки также остаются. Для этого в материале настила отмериваются и делаются отверстия по их размеру.

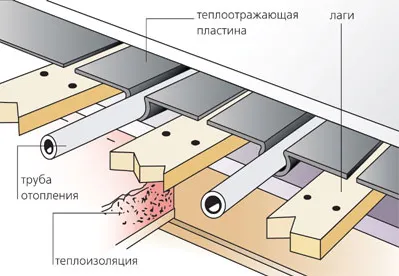

Схема укладки труб отопления под деревянные полы

Еще одним преимуществом прокладывания труб в полу является их скрытость, а значит, более эстетичный внешний вид.

В заключение стоит отметить, что проводка труб в полу обычно осуществляется при строительстве или капитальном ремонте. Также перед проведением работ следует проконсультироваться со специалистами о технических возможностях здания для такого метода разводки. А также сделать предварительную план-схему, чтобы максимально учитывать все нюансы пола (пороги, неровности и т.д.).

trubygid.ru

• Монтаж керамогранита на пол
• Как положить плитку на пол в бане с уклоном под слив
• Теплоизоляция пола первого этажа частного дома
• Что лучше плитка пвх или ламинат для пола
• Краска пола для гаража
• Пластиковые порожки для пола
• Залить пол самовыравнивающейся смесью
• Виды теплых полов в квартиру
• Пробковый пол на кухню
• Как сверлить керамогранитную плитку на полу

Прячем трубы в стену. Порядок работ

Решение принято, система спроектирована, Как же все-таки спрятать отопление в стену или пол.

• Первое что нужно сделать, если речь идет о стенах из традиционных строительных материалов (кирпич, строительные блоки, ракушняк, и т.д.), пробить штробы – каналы, в которые будут укладываться трубы. Ширина и глубина канала берется из расчета диаметра в теплоизоляции.
• Трубы укладываются в каналы, закрепляются специальными хомутами. Эти хомуты крепятся саморезами к стенам или полу (при укладке в пол).
• Собрав систему, ее запускают, и некоторое время тестируют при избыточном давлении. Только после того, как отопление проработало на повышенных температурах и повышенном давлении несколько суток, а протечек нет, можно закрывать штробы.
• Отверстия в стене замазывают раствором, затем шпаклюют и приводят в соответствие с видом всей стены.

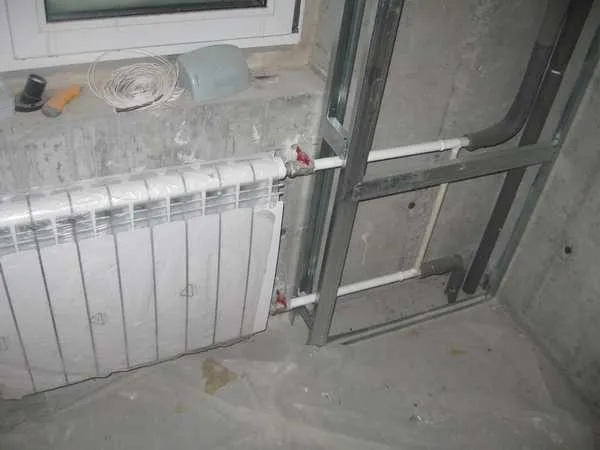

Нужно пробить штробы, а в них уложить трбуы

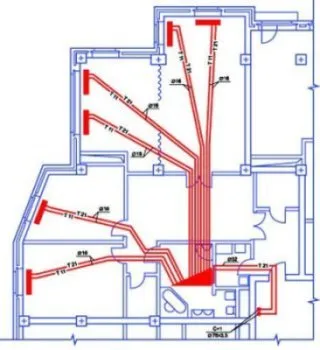

Одна немаловажная деталь: у вас должен быть подробный план с указанием места расположения труб в стенах. Это нужно чтобы во время следующего ремонта или каких-то работ вы случайно не повредили отопление (просверлите отверстие под дюбель и попадете в магистраль….вот будет вам забот).

Аналогично прячут стены в стяжку пола. Отличий практически никаких. Разве что для удобства все стремятся проложить в одну широкую штробу, от которой потом разводят в нужном направлении. Если вы еще не делали стяжку, то укладываете трубы (в теплоизоляции), а затем уже делаете стяжку. И снова-таки сохраняете план прохождения коммуникаций.

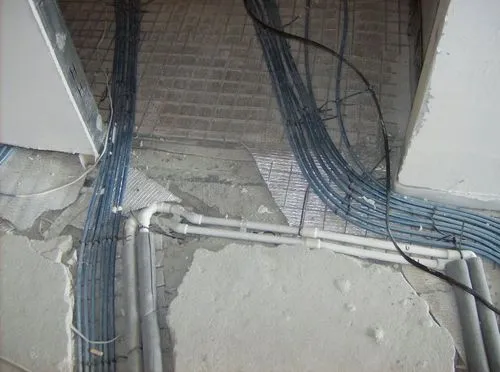

Прячут коммуникации в стяжку пола аналогично: в штробу

Чуть проще будет уложить коммуникации под дощатый пол – там обычно достаточно места для того чтобы спрятать трубу в теплоизоляторе. Единственное, наверно, все-таки прокладывать так, чтобы сняв при необходимости одну-две доски можно было получить максимальный доступ к расположенным под полом магистралям (на всякий случай).

Обогрев в полу достоинства и недостатки

Прежде, чем спрятать трубы отопления в бетонной стяжке, необходимо детально изучить все плюсы и минусы, которые демонстрирует данная система подогрева. Их не стоит игнорировать, ведь это станет гарантией того, что финансы будут вложены разумно.

Рассмотрим преимущества, которым отличается система отопления в полу.

1. Длительный период использования.
2. Равномерный уровень прогрева.
3. Систему в бетонной заливке в полу отличает более дешевое содержание, если сравнить с классическими вариантами.
4. Простой уход.
5. Нет влаги.
6. Экономичное использование площади.
7. Полная безопасность (монтаж системы в бетонной стяжке позволяет избежать детских травм и ожогов от горячих труб).
8. В воздухе постоянно поддерживается нужная норма влажности.

Недостатков сети под стяжкой не много, но с ними нужно ознакомиться.

1. Прежде всего, при укладке магистрали отопления под стяжкой снижается высота помещения.
2. Ремонтные работы труб проводить не так легко, как в классических случаях, потому, что найти место протечки в спрятанной магистрали не просто.
3. Провести монтаж в специфических местах не получиться. К таковым относят лестничный пролет и т. п.

ВАЖНО! Данные постройки в особняках выполняются без ограничений, а квартира потребует другого подхода. В многоквартирных домах нужно убедиться, что центральная сеть сможет справиться с большой гидравлической нагрузкой

Недостатки необходимо тщательно изучить, и нужно быть готовым к тому, что рано или поздно отопления в стяжке может дать течь. Не стоит забывать, что течь на трубе в таких конструкциях выявить не просто.

И после определения места течи, ремонт провести будет нелегко. Поэтому, важно к работе подойти с полной ответственностью.

Методы монтажа труб отопления в полу

В этом блоке мы рассмотрим два варианта:

• монтаж под заливку;
• монтаж под деревянное покрытие.

Монтаж под заливку

Метод подходит как для квартир, так и для домов, даже с деревянными полами. Стяжку можно залить и на деревянный черновой пол. В обоих случаях алгоритм действий одинаковый:

• расстилается гидроизоляция;
• укладывается утеплитель;
• укладывается армировочная сетка;
• разводятся и закрепляются трубы;
• наклеивается демпферная лента;
• все заливается слоем раствора.

Теперь обо все по порядку. На пол расстилается гидроизоляция, чтобы предотвратить попадание влаги снизу, а также, чтобы избежать контакта влажного раствора с деревянным черновым полом. Затем рабочая поверхность утепляется. Оптимальный вариант утепления – это пенопласт и его производные, такие как пенофлекс. На утеплитель укладывается стальная сетка, которая будет распределять нагрузку в слое застывшего раствора. Без армирования стяжка потрескается.

Есть специальные пенопластовые маты, на поверхности которых есть бугорки. Они расположены рядами через равные промежутки, как ячейки сетки. Такие маты просто кладутся на пол, по ним осуществляется разводка и все это заливается раствором. Легко, быстро и качественно. Новые технологии, однако.

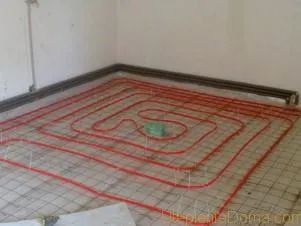

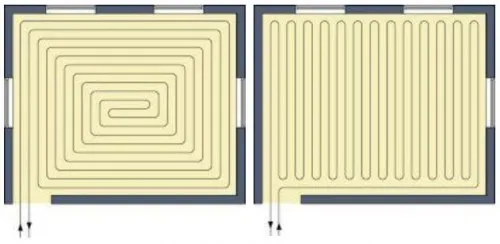

Схема разводки отопительных труб в полу «улитка»

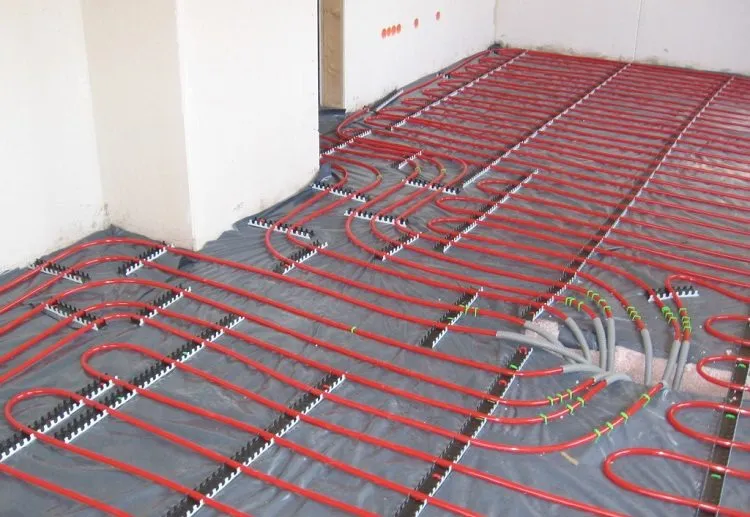

Разводка отопительных труб в полу осуществляется по одной из двух схем:

• улитка;
• змейка.

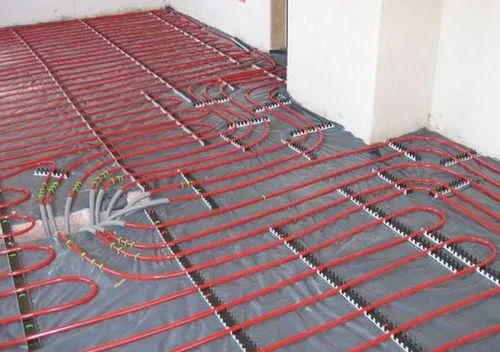

Схема улитка подразумевает круговую кладку контура от стен к центру комнаты. При этом нет резких поворотов направления циркуляции. Змейка проходит от одной стены к противоположной и на каждом отрезке направление движения воды меняется на 180 градусов. Не сказать что это очень плохо, но первая схема более предпочтительна.

Контур нужно обязательно закрепить на поверхности, при этом нужно помнить, что он увеличивается в длине. Поэтому крепление не должно быть жестким, магистраль должна иметь возможность скользить в нем. Как вариант можно использовать пластиковые клипсы, которые присверливаются к полу. Проще использовать обыкновенные хомуты, которыми трубы крепятся к сетке.

По сути, теплый пол – это пласт из застывшего раствора, в котором спрятаны трубы отопления. При этом цементная плита не имеет жесткого соединения не с черновым полом, ни со стенами. Этот большой прямоугольный параллелепипед просто лежит на полу, периодически увеличиваясь и уменьшаясь в объёме.

Ни в коем случае нельзя забыть про демпферную ленту. Это полоска из вспененного полимера, которая клеится по всему периметру комнаты на стену. Нижний край должен проходить по полу. Демпферная лента компенсирует расширение стяжки и не дает раствору прикипеть к стенам при заливке. Толщина стяжки над трубами отопления должна быть не менее трех сантиметров, а всего — около семи сантиметров. Если толщина слоя будет недостаточной – он треснет, если слишком большой – температура на поверхности будет ниже, чем ожидалось.

Монтаж под деревянное покрытие

Трубы отопления в деревянном полу

Этот метод не такой эффективный, как монтаж труб в стяжку, но иногда применяется. Для начала нужно создать буферную зону для укладки труб отопления в деревянном полу. Для этого укладываются лаги (бруски). Затем между лагами разводятся трубы. В местах пересечения контура и брусков, в деревянных лагах вырезаются пазы, чтобы вся магистраль находилась в одной плоскости. Естественно, нужно предусмотреть утепление и гидроизоляцию, чтобы все тепло шло вверх. На лаги аккуратно укалывается чистовой пол, так чтобы не пробить магистраль.

Теперь подведем итоги. Для монтажа труб отопления под стяжку лучше всего подходят изделия из сшитого полиэтилена, армированные этиленвиниловым спиртом, маркировка РЕХ/EVON/РЕХ. В магистрали не должно быть разрывов, все делается из одного отрезка. Пол перед заливкой обязательно утепляется и гидроизолируется. Толщина стяжки трубы отопления должна быть не менее трёх сантиметров и не более семи. По периметру комнаты проклеивается демпферная лента. Температура в системе теплый пол составляет около 40 градусов, а на поверхности чистового пола – около 30 градусов.

Последовательность действий при прокладке труб

Сама прокладка труб больших трудностей не вызывает. Тут главное правильно состыковать отдельные элементы системы.

Рассказать, как нужно прокладывать трубы в вашем конкретном случае я не могу. Все зависит от выбранной схемы, количества радиаторов, типа котла и многих других факторов. В целом инструкция следующая:

• устанавливается котел в специально отведенном для этого помещении;
• монтируются радиаторы отопления;
• устанавливаются гребенки в коллекторном шкафу;
• ставятся дополнительные элементы (насосы, расширительные баки и так далее);
• все эти части соединяются трубами.

Поэтому дальше я основное внимание уделю тому, как правильно прокладывать трубы между отдельными элементами системы обогрева жилого дома. .

Монтаж

Лучше один раз увидеть, чем сто раз услышать, не так ли?

Именно сейчас монтируется теплый пол в доме моих ближайших родственников. К сожалению, я не имел возможности сделать фоторепортаж со всеми этапами работ; однако основные моменты запечатлел.

Вначале — краткое описание того, что, собственно, сооружается:

• Источник тепла — тепловой насос «воздух-вода» от компании DanHeat мощностью 12 КВт. Климат Севастополя позволяет использовать его для обогрева круглый год. Внешний блок смонтирован на отмостке около дома; все прочее тепловое оборудование (включая теплоаккумуляторный бак объемом 300 литров) вынесено в подвал;

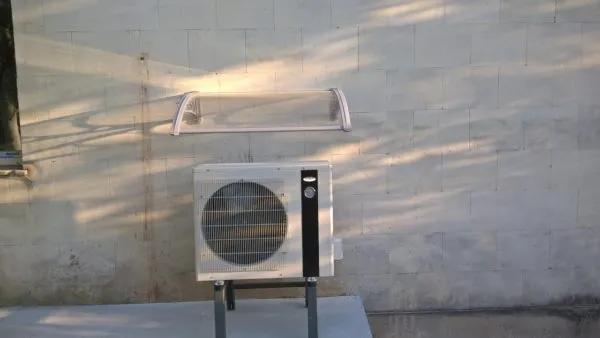

На фото — наружный блок теплового насоса.

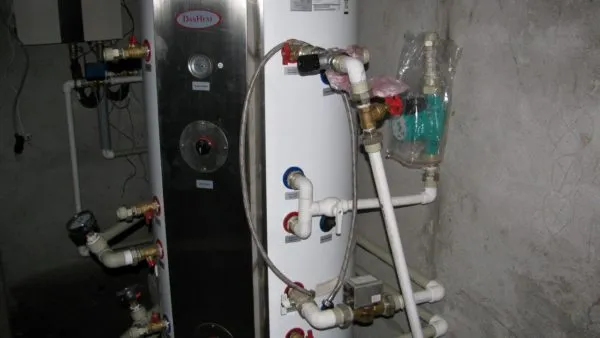

Бак теплоаккумулятора в подвале дома.

• На каждом этаже двухэтажного дома собран собственный коллекторный щиток. Он позволяет централизованно управлять температурными режимами каждого отдельного контура;
• Разводка теплоносителя до щитков выполнена армированным полипропиленом, теплый пол — трубой PE-RT диаметром 16 мм с шагом 20 см;
• Труба PE-RT использована и для подключения фанкойлов — приборов для охлаждения помещения. Тепловой насос, как легко догадаться, умеет работать и в режиме кондиционирования воздуха.

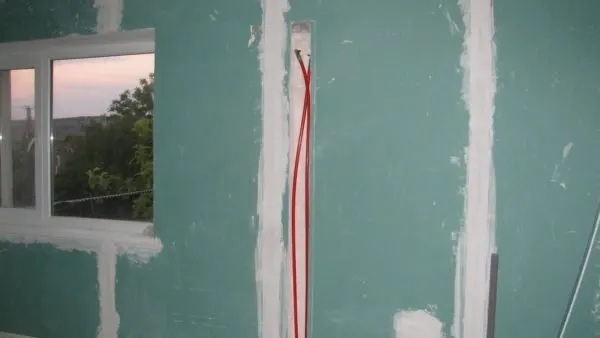

Трубы для подключения фанкойлов будут уложены в штробы и заштукатурены.

Теперь — о том, как осуществлялся монтаж:

1. Старая стяжка с обилием трещин полностью удалена, дабы не увеличивать нагрузку на перекрытие и не уменьшать высоту потолков;
2. Плитное перекрытие выровнено бетонной подготовкой с армированием фиброй (рубленным стекловолокном);
3. Сверху уложены плиты экструдированного пенополистирола толщиной 30 мм. Укладка — без фиксации, утеплитель будет надежно прижат стяжкой;

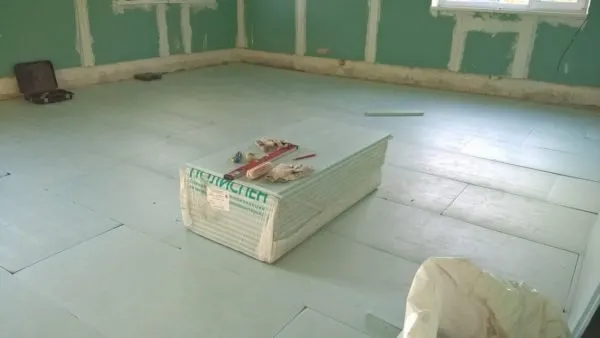

Укладка утепляющей подложки.

1. Труба зафиксирована к утеплителю полиэтиленовыми хомутами с шагом 20 см. Укладка выполнена «улиткой», дающей более равномерное распределение температур внутри контура. Длина каждого контура не превышает 100 метров; тем, где этого недостаточно для обогрева всей площади пола, трубы уложены несколькими независимыми контурами;

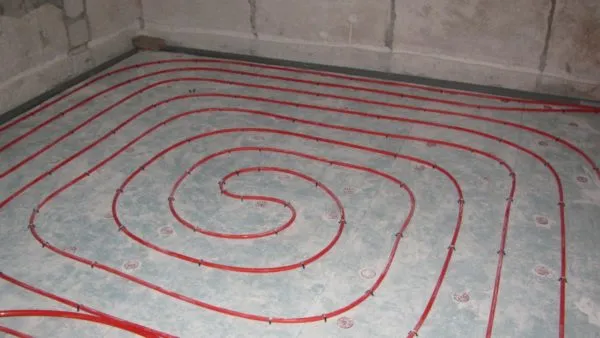

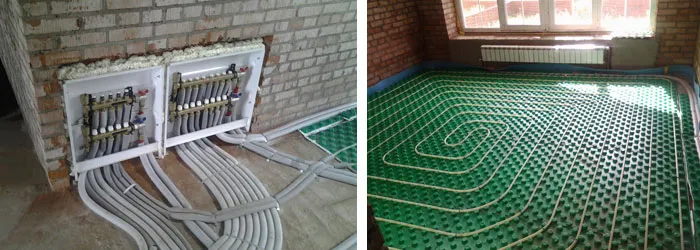

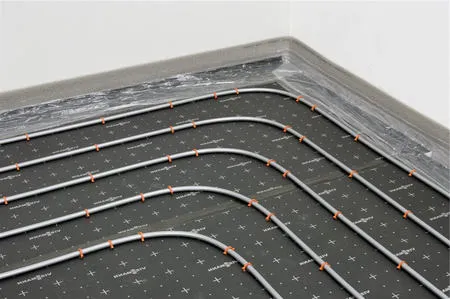

Укладка «улиткой» дает наиболее равномерный нагрев стяжки.

1. Все соединения выполняются за пределами стяжки — в коллекторном щитке и на соединении с фанкойлами;

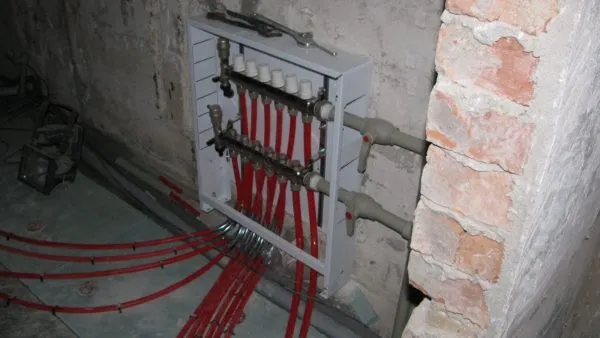

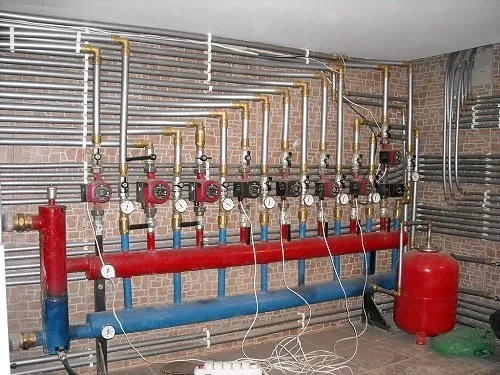

Коллекторный щиток на втором этаже.

1. Трубы залиты стяжкой из фибробетона толщиной около 5 см. В качестве чистового покрытия предполагается использовать кафель (на кухне и в прихожей) и ламинат (в жилых комнатах).

А теперь — о грустном: расходы только на тепловое оборудование и трубы теплого пола с их монтажом перевалили за 800 тысяч рублей . Смею заметить — при максимальной дешевизне источника тепла: тепловой насос «воздух-вода» недорог как сам по себе, так и в монтаже.

С учетом всех работ, связанных с обустройством теплого пола, затраты (прямые и косвенные) составят, по моей грубой оценке, около 1200000 рублей при отапливаемой площади в 280 м2.

Просто для сравнения: организация обогрева моего дома площадью в 150 метров инверторными кондиционерами обошлась примерно в десять раз дешевле. При вполне сравнимых эксплуатационных расходах на поддержание тепла: инвертор — этот тот же тепловой насос, но работающий по схеме «воздух-воздух».

Инверторный кондиционер, обеспечивающий комфортный климат в 60-метровой мансарде.

Как закрыть трубы отопления в стене или в полу

На стадии проведения капитального ремонта или строительства помещения можно трубы отопления спрятать в стену или пол. Нельзя сказать однозначно хороший это вариант или нет.

Во-первых, если вы собрались прятать коммуникации в квартире многоэтажного дома, а не в частном домовладении, у вас могут возникнуть проблемы. Переделка инженерных коммуникаций, согласно закону, требует разрешения. Мало того, что вам потребуются заказывать проект переделки, так нужно будет его потом согласовывать в эксплуатационной организации. А шанс получить разрешение стремится к нулю. Даже если вы добыли разрешение, или модернизируете/обустраиваете свой дом, есть в этом решении и плюсы и минусы.

Далеко не всем хочется, чтобы трубы отопления были у всех на виду

Плюсы. во-первых, они не портят внешний вид помещения, во-вторых, увеличивается их теплоотдача так как теплопроводность строительных материалов лучше, чем теплопроводность воздуха. То есть, получается, что спрятав трубы в стены или пол, вы увеличивается эффективность отопления. Но это при условии, что вы не будете защищать их теплоизолятором, но и такое решение имеет негативные стороны (описано ниже). Ко всему этому такое решение имеет достаточно большой минус: в случае течи или необходимости замены/ремонта/ревизии вам придется разрушать стену со всеми вытекающими отсюда последствиями. О быстром устранении поломки речь не идет вообще и если вы живете в многоэтажке, то гарантированно затопите соседей… Так что прятать трубы отопления в стены лучше в своем доме: хоть за ремонт соседям платить не придется.

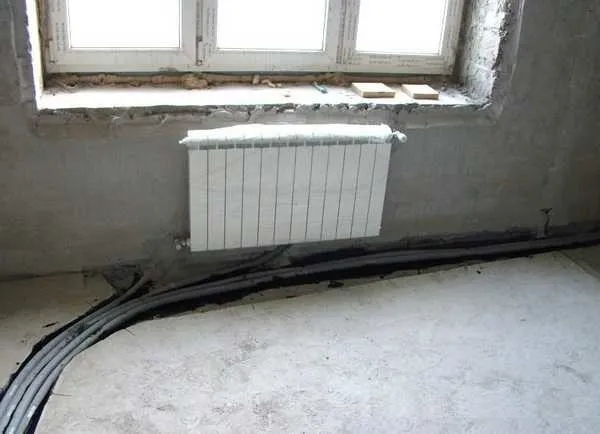

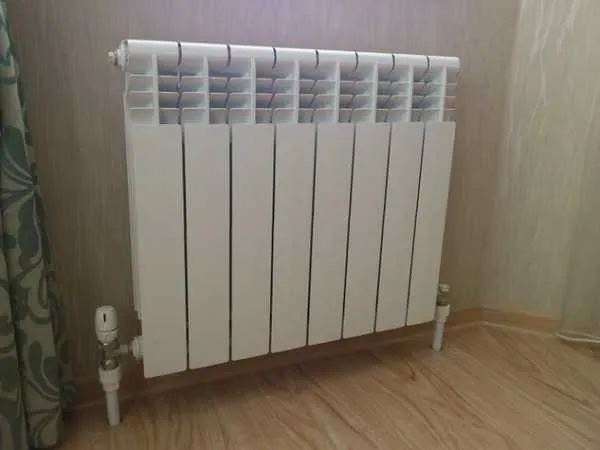

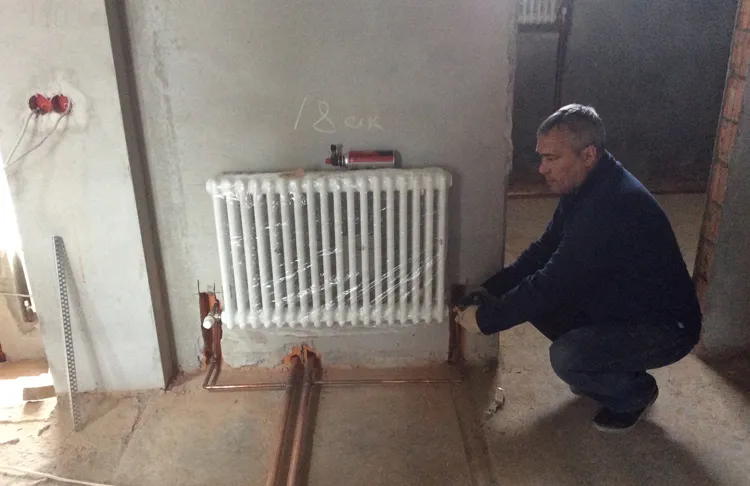

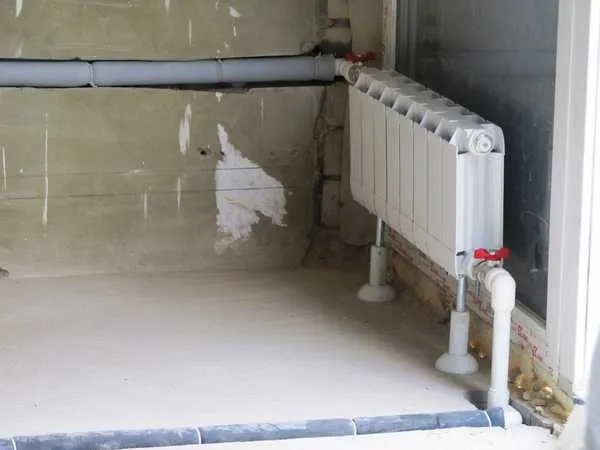

Так может выглядеть радиатор, если трубы спрятаны в пол

Тем не менее, все больше людей поступают именно так. А все потому, что современные материалы имеют более чем солидный срок безаварийной эксплуатации, некоторые из которых исчисляются десятками лет. Например, срок службы некоторых видов полипропиленовых изделий составляет 50 лет. Практически столько же служат качественные металлопластиковые изделия. Самый длительный срок эксплуатации — до 100 лет — у медных, хотя и тут есть свои недостатки: слишком высокая теплопроводность меди может привести к тому, что большая часть тепла достанется стенам, а до радиаторов ничего не дойдет, да и к условиям медь очень требовательна, а при несоблюдении их может разрушится за считанные месяцы. Трубопровод из качественных подобных материалов вполне может пролежать в стене не один десяток лет и при этом за все время проблем не возникнет

Важно только выбрать качественный материал и правильно его уложить.

Правила, которые нужно учесть при проектировании систем отопления

Не меньшее значение, чем выбор материала имеет и продуманность системы. Есть несколько правил, которые нужно знать:

• При закладке труб из полипропилена и металлопластика (а именно из них чаще всего собирают современные системы отопления) необходимо предусмотреть компенсационную петлю для нивелирования температурных расширений. Если используются неармированные ППР трубы, то каждый ее метр при нагревании теплоносителя до 70 о С увеличиться почти не 1 см. Это достаточно для того чтобы разрушить стену или стяжку. Потому нужно использовать армированные трубы и делать компенсаторы.
• Нельзя заделывать в стену или пол разборные фитинги: замуровывают только сварные неразъемные. Это касается отопления из любого материала. Если в стены прячете металлопластик, то в местах где есть фитинги (они или прессованные, или обжимные, или резьбовые) необходимо делать смотровые окошки: даже самые хорошие и качественно поставленные фитинги требуют периодической подтяжки, иначе начинают «прокапывать». Потому к таким соединениям обязательно оставлять доступ, в противном случае вам придется разбивать стену через пару лет.
• Теплоизоляция для труб отопления в стене желательна. Есть специальная «рукава» с разрезом из вспененного полиэтилена, но вполне можно использовать пенополистирол, можно обернуть базальтовой ватой (не стекловолокном с ним работать очень тяжело) или любым другим схожим по характеристикам материалом. Для изделий из металла (любого) бывает губительным контакт с материалом стен, особенно с бетоном. При образовании конденсата возникает явление химической или электрохимической коррозии, которой подвержены все бех исключения металлы. Потому изоляция необходима еще и для защиты от коррозии.
• Можно, конечно проложить их и без утепления, но тогда система будет очень инерционна – на нагрев стен, а затем на их остывание уйдет масса времени и тепла, а нагреваться помещение уже будет после того, как прогреются стены. А при прокладке в наружных стенах это вообще может стать проблемой: далеко не все дома могут похвастаться отличной теплоизоляцией. Нагрев таких наружных стен может отбирать всю энергию, а в помещении будет холодно. Кроме того придется еще решать проблему конденсата и точки росы. В общем, без теплоизоляции укладывать отопительные трубы в стену крайне нежелательно.

В стены и в стяжку лучше укладывать трубы в теплоизоляционном слое

Если в одной штробе укладываете и подачу и обратку, между ними должно быть расстояние не менее 10см, а лучше сделать отдельные каналы.

Если опыта у вас в этом деле недостаточно, постарайтесь проконсультироваться с грамотным специалистом, который сможет предусмотреть все (или большую часть) возможных ситуаций и определит путь их решения. Так что стоит хорошо подумать перед тем, как принять такое решение, а также тщательно все спланировать.

Минусы расположения труб отопления в полу

При необходимости сделать отверстие в полу, к примеру, для монтажа деревянных конструкций, могут возникнуть затруднения. Работы надо проводить аккуратно, исключая повреждения труб отопления. Чтобы исключить подобные ситуации после укладки труб должна составляться схема их расположения.

Трудности, связанные с возможным ремонтом могут стать препятствием для укладки труб в полу.

Обнаружить течь при закрытой укладке непросто. Первым её признаком являются мокрые пятна на полу. Они могут долго оставаться незамеченными под финишным покрытием. Диаметр пятен варьируется в зависимости от срока обнаружения и размера отверстия в трубе. Если их размер достаточно велик, обнаружить течь сложно. Когда отсутствуют явные признаки, негерметичность системы можно заметить по падению давления (показаниям манометра) или мокрым стенам и подтёкам на потолке нижнего этажа.

После обнаружения утечки теплоносителя предстоит достаточно трудоёмкий процесс. Необходимо удалить часть финишного покрытия, аккуратно вскрыть место дефекта, установить муфту или заменить часть трубы. После этого место ремонта снова заливается раствором. И всё же, после проделанных манипуляций, остается риск протекания, потому как система имеет теперь разъёмное соединение. Поэтому, желательно заменить весь контур.

При ремонте труб, уложенных под деревянное покрытие, процесс не столь трудоёмкий, хотя убрать финишное покрытие всё равно придётся.

Возможность замены без вскрытия относится, как правило, к гибким трубам (сшитый полиэтилен, металлопластик) и подходит только при лучевой разводке, то есть когда к каждому радиатору от коллектора подходит пара труб.

Замена возможна только при следующих условиях: трубы отопления уложены в гофротрубу, длина трубы не более 10м, гофра не сдавлена стяжкой, количество изгибов минимальное, а их радиус превышает 10-12 диаметров трубы. Данные получены опытным путём и могут иметь отклонения.

• Более высокая стоимость по сравнению с традиционной схемой монтажа. Расходы увеличатся в 5-10 раз. Конечная цена будет зависеть от стоимости материала и выполняемых работ.
• Тепловая мощность, получаемая только при нагреве пола, ограничена и без настенных нагревателей её может не хватить для обогрева помещения. Будут ли прогревать трубы под полом всю комнату? На сколько эффективна в ней теплоизоляция? Достаточна ли температура прогрева только от труб в полу, если за окном 40-50 градусов ниже нуля? На эти вопросы следует найти ответы перед проведением монтажа.

Также к недостаткам монтажа закрытым способом можно отнести увеличение высоты пола от 8 до 13 см и сложность монтажа в помещениях, где уже живут люди (придётся полностью освобождать пространство от мебели).

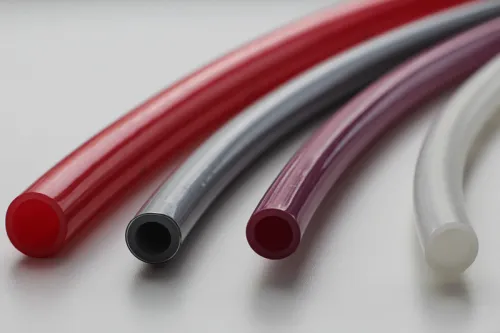

Виды труб отопления под стяжку

Всем перечисленным требованиям отвечают полипропиленовые, полиэтиленовые и металлопластиковые изделия. Все они имеют свои преимущества и недостатки. Поэтому нелишним будет рассмотреть плюсы и минусы трубы отопления в полу каждого вида немного подробнее.

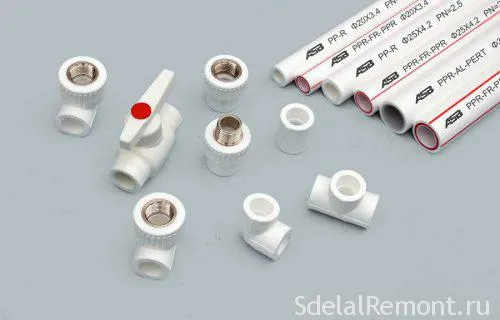

Трубы полипропиленовые. Несмотря на существенный плюс – низкая стоимость – они не нашли широкого распространения для создания теплых полов. Причина кроется в наличии ряда существенных недостатков.

Так, у полипропиленовой трубы немалый радиус изгиба (8 диаметров). Этот фактор оказывает влияние на расстояние между соседними ветками трубопровода тёплого пола. При диаметре 15 мм те будут удалены друг от друга на 1,2 метра, что негативно отразится на уровне отапливаемости помещения.

Трубы из сшитого полиэтилена — это один из лучших вариантов для обогрева пола, так как они прочны, гибки и не расширяются при нагревании

Важно! Критичной является также температура, при которой производится монтаж полипропиленового тёплого пола. Она должна быть не ниже отметки +15 градусов

Полиэтиленовые трубы. Здесь есть один нюанс. Заключается он в том, что материалом их изготовления является не обычный, а поперечносшитый полиэтилен. Из достоинств труб отопления под стяжку данного вида следует выделить прочность, надёжность и устойчивость к высоким температурам. Существующие технологии позволяют получить сшитый полиэтилен различной плотности. Так, на рынке присутствуют трубы с маркировкой:

• LDPE (Light Density — полиэтилен низкой плотности);
• MDPE (Middle Density — средней плотности);
• HDPE (High Density — высокой плотности).

Плюсом изделий данного вида является меньший радиус изгиба (5 диаметров). Кроме того, они выдерживают температуру +120˚С. Но без минусов и здесь не обошлось. Трубы из сшитого полиэтилена плохо держат форму. Ввиду этого их надёжная фиксация предполагает использование большого количества крепежа. А вышеуказанные характеристики прочность и надёжность касаются только транспортировки теплоносителя. Во время заливки стяжки или даже при прокладке полиэтиленовые трубы можно легко повредить.

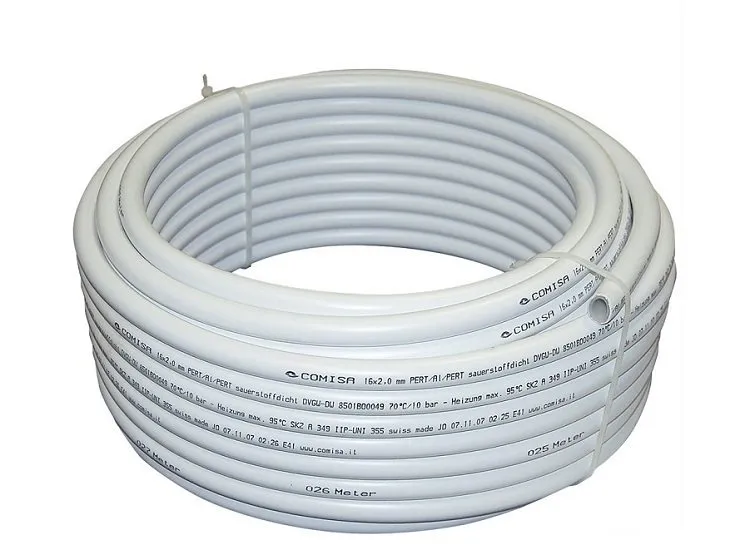

Металлопластиковые трубы. Данные изделия появились на рынке совсем недавно, однако уже успели завоевать лидирующие позиции.

Трубы из металлопластика имеют высокие прочностные характеристики, не поддаются коррозии, внутри них не откладывается накипь

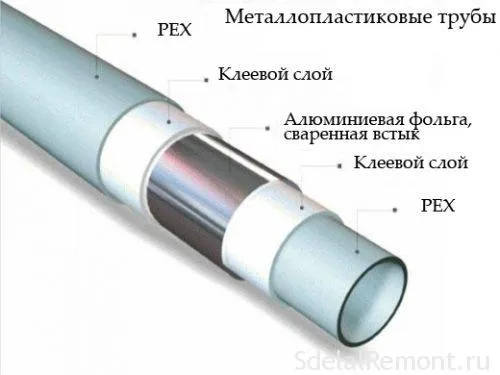

Металлопластиковая труба состоит из трёх слоёв. Внутренний полимерный обеспечивает не только безупречную благодаря гладкой поверхности транспортировку теплоносителя, но и защищает само изделие от накипи и коррозии. Как следствие — продолжительный срок эксплуатации. Средний алюминиевый слой позволяет выдерживать высокую температуру и держать форму трубы. Верхний слой из полимера обеспечивает защиту алюминия от внешних механических воздействий. Соединяются все три слоя с помощью специального клеящего состава. Помимо всего прочего, именно этот материал определяет срок эксплуатации созданной конструкции. Если клеящий состав пересохнет, труба попросту расслоится и перестанет удерживать горячую воду.

Из минусов необходимо выделить относительную сложность самостоятельного скрепления сегментов трубопровода (в домашних условиях лазерная или ультразвуковая сварка, как правило, не применяется). Если немного «недожать», появятся протечки. Если же наоборот – «пережать» — то деформированную часть придётся отрезать и применять новый .

В заключение необходимо отметить, что идеальным техническим решением обустройства тёплого пола является использование медных труб. Из их плюсов эксперты выделяют впечатляющий запас прочности и такую же долговечность. А теплоотдача и допустимый радиус изгиба медных труб возводят их в ранг абсолютного лидера. Однако по причине высокой стоимости смонтировать на их основе тёплый пол может себе позволить далеко не каждый наш соотечественник.

Простые, но полезные советы

Несколько полезных советов тем, кто самостоятельно делает прокладку теплоснабжения квартиры:

1. Чтобы легко протащить полиэтиленовую трубу через гофрированную оболочку, аккуратно снимите фаску на конце, она свободно вставится, даже когда гофра имеет изгибы.
2. Чтобы гофра не соскользнула с гильзы при монтаже, заделке штрабы раствором, примотайте её скотчем.
3. Учитывайте план квартиры, отопление будет обогревать пол по местам прокладки. Монтируйте по проходам.
4. Крепите радиатор сверху, снизу для жесткости, полноценной циркуляции.
5. Обязательно на каждом протяженном коллекторе делайте петлю самокомпенсации.
6. Устанавливайте конвертеры, они дороже, но гораздо эффективнее.

Важно! Для монтажа полимера линейки PE-X потребуется специальный гидравлический инструмент. Набор можно взять в аренду или купить от 16500 рублей

Составлять проект отопления квартиры, применять поквартирные системы — обязательно при строительстве новых многоэтажных, многофункциональных зданий. Жильцы таких квартир могут самостоятельно регулировать температуру, прикрывать или совсем закрывать краны  подачи на отопительные приборы для создания комфортных условий. проводится строго по счетчику. В дополнение посмотрите полезное видео по отоплению в квартире.

Видео: Выбор труб для монтажа отопления

Видео: Монтаж системы отопления в квартире (Дедовск)

Видео: Как подключить радиатор отопления с наибольшей эффективностью

Видео: Разводка отопления по полу в квартире новостройки.Видео

Отопительные трубы под полом материалы и требования

Под напольным покрытием можно установить далеко не любую трубу, так как будущая система должна быть достаточно прочной и выдерживать как внутреннее, так и внешнее давление.

Поимо этого, труба не должна подвергаться коррозии. В противном случае владельцу системы придется регулярно разбирать перекрытие, чтобы заменить проржавевший участок. Трубы для отопления под полом не должны проницать пары, а особенно кислород, так как именно он приводит к развитию ржавчины, что разрушает силовые конструкции и крепеж.

Учитывая эти факторы, сделать отопительную систему в полу можно трубами исключительно из этих материалов:

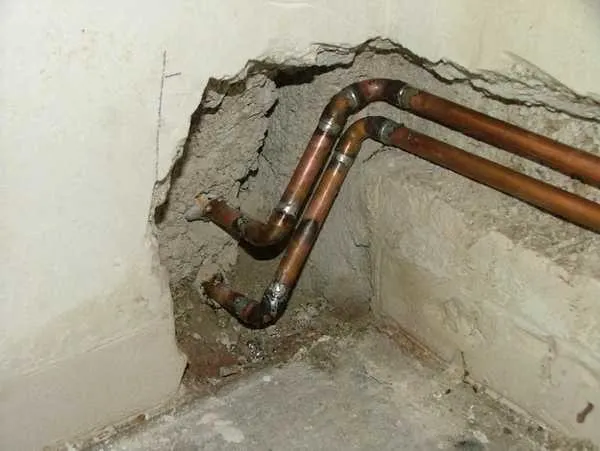

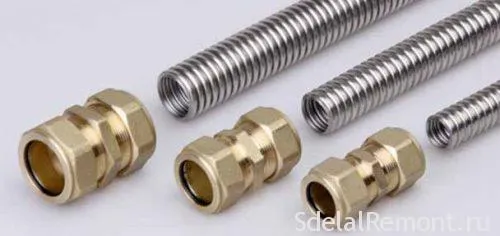

• Трубы из меди. Этот вариант самый дорогостоящий, зато такие трубы подходят по всем нормативам, предъявленным к скрытой прокладке отопления. Медь не подвергается коррозии, устойчива к механическим повреждениям и не пропускает кислород.
• Полимерные трубы из паронепроницаемого материала (полибутилен или полиэтилен). Эти трубы довольно устойчивы к внешнему и внутреннему давлению и совсем не подвергаются коррозии. При этом полимерным материалам не хватает твердости, их легко разрезать, поэтому рекомендуется устанавливать эти трубы в цементную стяжку, которая выполняет роль протектора.
• Многослойные металлопластиковые трубы из композитов. Эти трубы обладают твердостью, прочностью и устойчивостью к воздействию ржавчины. Одновременно с этим, металлопластик обойдется намного дешевле меди. Этот вариант можно назвать самым оптимальным из тех, что представлены на строительном рынке в России сейчас.

Монтаж труб в полу

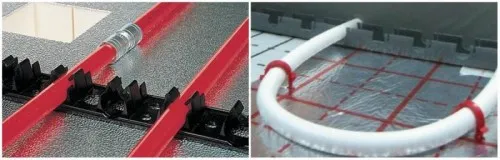

Крепление труб напольного отопления

Методы крепления труб теплого пола

Способы крепления тёплого пола к основанию будут во многом зависеть от того, какую трубу использовать для отопления. Но, в любом случае, стоит постараться не допускать соединительных стыков или же свести их число к минимуму, поскольку прочность и долговечность соединений несколько уступает крепости цельной трубы.

Выбирайте трубы такой длины, чтобы можно было монтировать систему без стыков, которые могут оказаться под полом.

Одной из особенностей пластиковых труб является их способность возвращать свою прежнюю форму после того, как труба была деформирована. Поэтому, при формировании отопительной системы приходится сразу же, после изгибания их под нужным углом, закреплять эти трубы на основании.

В отличие от эластичных полиэтиленовых труб, медные и многослойные трубы такой «памятью» не обладают. Их можно изгибать в разных направлениях. Форма трубопровода для водяного отопления пола при этом останется неизменной.

В качестве крепления отопительных труб на основании используют:

• скрепки;
• клипсы;
• специальные сетки;
• планки с вырезами;
• пенопластовую изоляцию с особыми пазами для труб, надёжно их фиксирующими.

Для облегчения монтажа труб и соблюдения определённых интервалов при создании их изгибов производителями предлагается схема расположения труб отопления – растровая сетка. Следуя ей, легко создать такую систему, которая будет нагревать весь пол равномерно.

Схема расположения труб в стяжке

Иногда, ради экономии, в качестве основы для крепления труб приобретаются обычные листы пенопласта, покрываются изоляционной плёнкой, поверх которой укладывается стальная сетка. И уже на неё крепится вся отопительная конструкция с помощью клипс или проволоки.

Для устройства напольного покрытия выбирайте пенопластовые листы с минимальной плотностью 20 кг/м3.

Особенности укладки труб напольного отопления

• Прежде чем начинать укладывать трубы отопления в стяжке пола, следует уделить внимание изоляции. Пол в тех помещениях, которые находятся непосредственно над холодными подвалами, обязательно надо дополнить изоляционными панелями. В противном случае часть тепла, даваемого трубами, будет поглощаться плитой перекрытия, а не поступать в саму комнату, для отопления которой всё и устраивается.
• Наиболее используемый способ укладки отопительных труб в полу – «влажная укладка». В результате заделки труб в слое бесшовного пола гарантирована отличная теплоотдача. В этом случае трубы монтируются на фабричной или самодельной арматурной сетке.

Схемы укладки труб

• Для обеспечения равномерного нагрева следует следить, чтобы половое отопление в комнате устраивалось в виде спирали или змейки с одинаковым «шагом» между витками или зигзагами.
• Перед тем как окончательно залить подготовленную систему труб бетонной стяжкой, ещё раз надо проверить герметичность всех труб и переходов.

Не забудьте оставить компенсационные швы в бетонной стяжке для того, чтобы обеспечить трубам возможность свободно расширяться при нагреве.

• При «сухой укладке» используются, например, плиты ДСП. Они укладываются поверх подготовленной сетки с прикреплёнными к ней трубами, размещаемой на теплоизолирующем слое. Простота этого метода и быстрота процесса монтажа несколько умаляются тем, что довольно большое количество тепла расходуется бесполезно из-за присутствия неизбежных пустот, плохо проводящих тепло.

Готовые уложенные трубы

Всё возрастающие требования, предъявляемые к комфортности жилья, новые материалы и методы проведения строительно-монтажных работ приводят к тому, что постепенно трубы отопления под полом становятся не таким уж экзотическим преимуществом лишь наиболее состоятельной части населения. Всё больше людей может позволить себе использовать такую необходимую и довольно удобную коммуникацию, как тёплый пол.

Похожие статьи

← Замена труб отопления: как сделать дом или квартиру более теплой

Зачем в новостройках трубы отопления прячут в пол

Зачем в новостройках трубы отопления прячут в пол?

До 2000 года все дома строились с применением традиционных схем отопления: однотрубных и двухтрубных. Система отопления в квартире новостройки до 2000 года выполнялась единой конструкцией на весь дом. С одной стороны, это позволяло полностью контролировать весь процесс отопления, с другой — не давало возможности индивидуального подхода к своему жилищу.

В настоящее время в строительстве отошли от привязки к определенным стандартам, и каждый дом  отличается полной индивидуальностью.

Современные дома новостройки, как правило, рассчитаны на то, что в каждой квартире будет работать индивидуальное отопление, а это значит, что традиционную систему отопления со стояками, где все трубы проложены на виду, применить невозможно.

Индивидуальное отопление позволяет собственнику обустраивать отопление в собственной квартире, не затрагивая интересы соседа. Это очень удобно, так как ремонт и замену отопительных приборов можно выполнять, не лишая отопления соседей, чего раньше при традиционных схемах отопления, добиться было невозможно.

В новостройках прокладывают один общий трубопровод отопления на один квартирный стояк, а у каждой квартиры имеется индивидуальный отвод с запорной арматурой. Закрывая входной вентиль в квартире, можно легко выполнять ремонт и замену нагревательных приборов и трубопроводов.

Как проложить трубы в квартире, чтобы было удобно и красиво одновременно?

Если выполнить прокладку по внутренним стенам квартиры, то они будут проходить горизонтально, параллельно полу, ставить мебель к стенам будет неудобно и современный интерьер обязывает трубы убрать так, чтобы они не мешались и их не было видно.

Поэтому под конкретную задачу были созданы трубы западных и отечественных производителей, которые можно укладывать в пол под стяжку. Трубы укладываются в пол в изоляции, чтобы не нагревать стяжку.

Для этого рядом со входом в квартиру ставят шкаф с коллекторами, от которого выполняют разводку труб отопления, спрятанную в полу. К каждому радиатору прокладывают отдельный трубопровод.

Вся прокладка скрыта от глаз, то есть не видно разноцветных труб, соединений и фитингов из пола и из стены не выходят соединения для подключения радиаторов. Все красиво и аккуратно.

Обращайтесь, мы всегда готовы вам помочь с отоплением квартиры, выполнить проект отопления с правильным подбором радиаторов и монтажные работы. Звоните 8(495)787-17-43.

Дополнительно можно прочитать: Какие материалы нужны для отопления в квартире

rssrv.ru

Типы труб для отопления

Рациональное использование энергоносителей и корректная работа системы отопления в доме — это не мифы. Обеспечение максимально простого обслуживания отопительного оборудования в частном строении, оптимальная стоимость работ по монтажу системы в деревянном доме, и получение оптимальной эффективности при минимуме затрат вполне реальны. Главное – правильно выбрать тип системы отопления, и проложить все трубы в доме так, чтобы монтажные работы были закончены до наступления отопительного сезона.

Варианты монтажа системы отопления могут быть самые разные: от прокладки труб отопления в стяжке пола, до наружного монтажа непосредственно на внутренних стенах помещений, от прокладки коммуникаций под полами в деревянном доме или, с использованием защитных коробов и специальных пенопластовых чехлов непосредственно в земле.

Для теплопроводящих магистралей систем отопления могут использоваться разные типы труб. Наиболее простой вариант – металлические трубы (стальные, медные), подходят для укладки в земле в специально обустроенные бетонные лотки. Более удобный в монтаже, экономный и не менее надежный вариант – армированные пластиковые трубы, с их помощью осуществляется прокладка труб отопления в полу. Полипропиленовые многослойные трубы с кислородным барьером используют для систем «теплый пол»; они укладываются в стяжке, на подготовленную поверхность.

Металлические трубы — самое простое решение для прокладки отопления

Теоретически все ясно и понятно, но на практике возникает целый ряд вопросов, которые нужно решить: как составить проект системы реализации автономного отопления, какой использовать вид энергоносителя, чтобы система была эффективной и одновременно экономичной? А как проложить трубу отопления в частном доме старой постройки и при этом сохранить уникальность интерьера – для решения такой задачи нужно подумать не один раз.

Важно! Для подключения контура подачи горячей воды от котла и подключения обратной ветки системы используются исключительно металлические трубы, длина которых должна быть не менее полуметра. .

Спрятать трубы отопления под гипсокартон

Этот вариант подходит как для комнат, так и для помещений бытового назначения: ванной и кухни. Достоинства и недостатки практически такие же, как и у предыдущего способа. Разница только в том, что никакого согласования и проекта вам не нужно: переноса инженерных сетей нет. Так что со стороны закона никаких претензий быть не может.

Плюс этого решения еще и в том, что вы легко можете спрятать трубы отопления в панельном доме, так как штробить там практически невозможно, да и нечего: толщина плит очень небольшая (кроме того, что разрешение получить нереально). Вот только добираться к коммуникациям почти также сложно. Разве что сделать одну из панелей на петлях и защелке. Чтобы была возможность при необходимости легко добраться до вентилей или труб. Благо сегодня есть самая разная фурнитура, которая позволит реализовать задумку. Если собрались «маскировать» отопление в ванной или туалете, можно предусмотреть лючок ревизии, расположенный в ключевых местах.

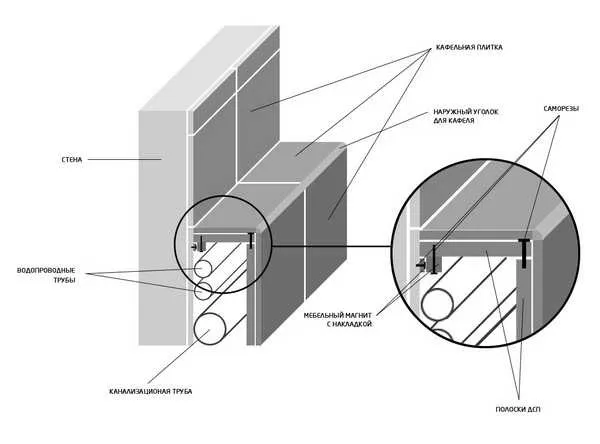

Можно сделать одну из панелей (верхнюю) на магнитах

Порядок сбора короба в любом случае будет один: сначала собираете из металлических профилей каркас нужной формы, затем к нему крепите отделочные материалы: гипсокартон, МДФ-панели, пластиковые панели, фанеру или OSB-плиты, наконец. Некоторые из этих материалов требуют финишной отделки, некоторые нет. Но дальше уже идут отделочные работы. Такой короб может иметь вид шкафа, полки.

Чтобы спрятать трубы отопления в гипсокартон, нужно сначала собрать каркас

Одним из вариантов каркаса может стать фальш стена. Ни порядок работ, ни принципы не отличаются. Все различие в объемах: и каркас больше, и поверхность, требующая обшивки гипсом. Но порядок тот же: сначала к стене крепится обрешетка. Если глубины профилей хватает для того, чтобы спрятать трубы в теплоизоляции, это хорошо. Если нет, придется на некотором расстоянии монтировать еще одну обрешетку. Как вариант, для увеличения пространства можно прикрепить сначала контр-обрешетку, а затем перпендикулярно ей обрешетку, к которой уже крепить гипсокартон или другой панельный материал.

Часто такие короба используют в ванной или туалетной комнате, а облицовывают все плиткой, которую «сажают» на клей. Швы заполняют стандартной затиркой, углы можно закрыть пластиковыми уголками.

На фото ниже представлен вариант того, как можно красиво спрятать трубы отопления фальш панелью вдоль стены.

Один из способов — фальш стена. Выглядит привлекательно

Выбираем трубы

Современное проектирование систем теплоснабжения на 95% базируется на применении пластиковых, полиэтиленовых, гофрированных нержавеющих труб. Каждая из них имеет свои недостатки, достоинства.

Металлические, медные трубы также имеют право существования, но ввиду склонности к коррозии, высокой стоимости, сложности монтажа, их применение сокращается. Предпочтение отдается не уступающим по характеристикам пластиковым изделиям. Подробные рекомендации по выбору труб отопления смотрите видео.

Видео: Выбор трубы для систем отопления.

Металлопластиковые, полипропиленовые трубы

Металлопластиковые трубы повсеместно применяются при прокладке водопровода, отопления, теплых полов. Они хорошо изгибаются, легко монтируются, выдерживают значительную температуру, давление, имеют бюджетную стоимость.

Металлопластик  состоит из разнородных слоев с различными коэффициентами теплового расширения. Опыт применения показывает, что при использовании металлопластика на горячем водоснабжении происходит разделение слоев, труба выходит из строя через 5—7 лет. Такая разводка труб отопления в полу не рекомендуется.

Полипропиленовые трубы

Полипропилен не имеет слоев, свободно выдерживает гарантированный производителем срок службы. Главный недостаток — необходимость строго соблюдать температуру, время нагрева паяльником при монтаже. Полипропилен имеет низкую теплопроводность, не может быть применен для теплых полов.

Гофрированная нержавеющая труба

Гофрированная нержавеющая труба, разработанная по инновационным технологиям, рекомендуется для прокладки сетей теплоснабжения. При применении такого изделия легко выполняется разводка отопления по полу в новостройке или замены старых трубопроводов.

Гофрированная нержавеющая труба

Вот некоторые преимущества её применения:

• легко изгибается;
• обеспечивает простое подсоединение фитингов, облегчает, ускоряет процесс монтажа;
• гофрированная конструкция компенсирует колебания линейных размеров, гидравлические удары;
• долговечность;
• не подвергается коррозии, нет осадка на стенках.

PE-X трубы

PE-X – изделия из сшитого полиэтилена. Сшивка — процесс придания прочности соединению молекул полиэтилена, получение изделия круглой формы. На трубы наносится маркировка (ГОСТ 52134—2003 для Российских производителей) с указанием метода сшивки:

• PE-Xa,
• PE-Xb,
• PE-Xc.

Молекулы PE-Xa сшиваются пероксидами. Это дорогой, трудоемкий процесс. PE-Xb – сшивка на пару. Процесс простой, поэтому это наиболее дешевые изделия из линейки PE. PE-Xc — сшивка радиоактивными изотопами.

Полиэтилен хорошо пропускает кислород, что позволяет развиваться бактериям внутри нагревательных элементов. Чтобы кислород не проходил к теплоносителю, изделие делается многослойным. Внутри вставляется слой EVOH.

Инновационные разработки привели к созданию полиэтилена, более устойчивого к высоким температурам — PE-RT. В современном строительстве разводка труб отопления в квартире по полу производится PE-RT.

Важно! Рекомендуется выбирать трубу с маркировкой PE-RT/EVOH/PE-RT, она пятислойная, не пропускает молекулы кислорода к теплоносителю. . Наименование.
Диаметр,
мм.

Толщина
стенок, мм.

Цена,
руб./метр.

PE-Xb
16.0
2
59
PE-X/EVOH
16.0
2
28
Elsen PE-Xa
25
3,5
208.6
PexPenta PE-Xc
16
2
50
Труба гофрированная из нержавеющей стали S9 304
15

95
Кожух, ПНД гофрированный под полиэтилен 16 мм
25

Наименование.	Диаметр, мм.	Толщина стенок, мм.	Цена, руб./метр.
PE-Xb	16.0	2	59
PE-X/EVOH	16.0	2	28
Elsen PE-Xa	25	3,5
PexPenta PE-Xc	16	2	50
Труба гофрированная из нержавеющей стали S9 304	15		95
Кожух, ПНД гофрированный под полиэтилен 16 мм	25		12

Трубы отопления разновидности

Стоит отметить, что согласно СНиП, до теплового пункта может устанавливаться только металлический трубопровод.

Продукция металлопроката: плюсы и минусы

При монтаже систем обогрева применяются стальные водоводы – черные или оцинкованные. Последние в куда большей степени защищены от коррозии и характеризуются гладкой внутренней поверхностью: со временем рабочий диаметр практически не изменяются. В новостройке подключение к центральному отоплению производится с помощью черных стальных труб.

Преимущества:

• высокая прочность;
• стойкость к перепадам давления и гидроударам;
• очень низкий коэффициент расширения;
• долговечность.

Недостатки:

• стальные трубы отопления укладываются только по прямой, для формирования изгибов применяются фитинги;
• оцинкованные изделия сохраняют свои качества только при резьбовом соединении, так как сварка разрушает цинковый слой;
• монтаж в полу под бетонной стяжкой требует таких же мер безопасности, что и при использовании пластиковых изделий.

Металлопластиковые трубы отопления

Замуровывать их в бетон также недопустимо. СНиП описывает укладку в полу следующим образом: металлопластиковая труба размещается в металлической гильзе большего диаметра, а затем монтируется система. Таким образом обеспечивается пространство при расширении. Судя по отзывам пользователей эта технология не всегда соблюдается.

Преимущества:

• меньшей вес, а, значит, и более простой монтаж;
• высокая рабочая температура — +95 С;
• возможность укладки под углом без дополнительных соединительных элементов.

Недостатки:

• высокая стоимость;
• при монтаже в пол нужно использовать только пресс-фитинги. Компрессионные быстро теряют герметичность;
• места стыковки должны оставаться доступными для осмотра.

Пластиковый армированный трубопровод

Наиболее распространенные на сегодня варианты судя по отзывам – полипропиленовые водоводы, и трубы отопления из сшитого полиэтилена. Последний выдерживает температуру теплоносителя до +110 С. Монтаж стояков из полимерных водоводов по СНиП не рекомендуется.

Армирование фиброй или стекловолокном заметно снижает коэффициент теплового расширения. При скрытом монтаже изменения, которые все-таки происходят, воспринимаются материалом пола и влияния не оказывают. Плюсы и минусы изделий таковы:

• возможна укладка под любой пол;
• трубопровод отличается гибкостью, монтаж производится по самому сложному контуру;
• не нуждается в теплоизоляции;
• материал является диэлектриком и не требует дополнительного обслуживания.

Недостатки:

Заливка стяжки

Отопление в стяжке пола будет эффективным при правильной заливке раствора. Она будет зависеть от основания, его дефектов, а также от площади всей комнаты. Уложенные трубы должны быть полностью покрыты бетонной стяжкой. Нельзя при этом забывать про компенсационные швы, без которых поверхность пола даст прорехи. В процессе нагревания раствора, стяжка может подвергаться деформации. Заполнение компенсационных швов выполняется полиуретаном. Что касается выбора трубы на данных участках, то лучше всего использовать гофрированную.

Слой бетона обычно составляет 30-70 мм. Он готовится из сухих смесей, в которых имеются все необходимые составляющие, наполнители, добавки, пластификаторы. При желании раствор готовится самостоятельно. Он при этом следует четко соблюдать пропорции для количества песка, цемента, воды и других компонентов. Качественно подготовленный раствор отразится на стяжке. Если забыть про пропорции и делать все на глаз, то впоследствии не обойдется без появления трещин, усадочных участков и других дефектов. Придется производить демонтаж и начинать работы заново. Прогревание пола и всего отапливаемого помещения будет неравномерным, да и сам трубопровод не сможет прослужить указанное количество времени.

Данная технология отлично подходит не только для частного строительства, квартир, но и промышленных объектов. После окончания заливки пола бетоном надо дать время для полного его высыхания. Обычно период составляет 3-4 недели. Все будет зависеть от самого раствора. Как только поверхность просохнет, можно пройтись по ней шлифовальной машинкой, что будет способствовать равномерной гладкости и ровности. Останется лишь произвести укладку напольного покрытия, которое выбрано для варианта теплого пола.

Решение о том, чтобы залить трубы отопления на полу, принимается на стадии проведения капитального ремонта в помещении. Это может делаться при строительстве домов, но мало кто этим пользуется. Существенное значение имеют при выполнении стяжки пола в квартире трубы. От их выбора будет зависеть итоговое качество. Они должны полностью входить в будущую стяжку.

Если и нужна заливка труб отопления в стяжку, то для начала следует обратиться за консультацией к специалистам. Они подскажут все подводные камни монтажа, а также укажут на возможные недостатки в итоге. К этому стоит прислушаться, чтобы получить только положительные качества.

Видео: Всё про теплый пол Ответы на многие вопросы ч. 1. Сравнение и выбор нагревательного кабеля и мата.

Видео: Разбираем теплый пол по частям! Зачем переплачивать? Часть 2

Видео: Самый эффективный шаг укладки теплого пола! Как не ошибиться

Видео: Ответы 4 на вопроса по монтажу водяного теплого пола

Коллекторная система

На этой схеме остановлюсь более подробно, так как, во-первых, она наиболее сложна для реализации, а во-вторых, именно ее выбрал мой сосед.

Схема прокладки труб отопления с использованием коллекторной гребенки имеет повышенную надежность, масштабируемость и позволяет гибко регулировать микроклимат в каждой комнате.

Коллекторная схема прокладки труб отопления является, по сути, разновидностью двухтрубной, но лично я ее выделяю отдельно. В этом случае трубы подключаются не к общей магистрали, а к гребенкам, подающим горячий теплоноситель и собирающей остывшую воду.

Схема работы такая:

• жидкость от котла перетекает в подающий распределительный коллектор;
• оттуда вода по трубам перетекает к радиаторам отопления (причем каждая батарея подключена к гребенке отдельной трубой);
• после теплообмена в радиаторах остывший теплоноситель перетекает к собирающему коллектору (обратке), после чего направляется к котлу.

Для обеспечения работы этой сложной системы необходимо дополнительное оборудование:

• герметичный расширительный бак;
• циркуляционный насос (иногда несколько).

Вот так выглядит узел разводки труб коллекторной системы отопления в большом загородном доме.

Коллекторные гребенки обычно монтируются в котельной в специальном распределительном шкафу. Я, наоборот, предпочитаю ставить шкаф как-то так, чтобы от него было примерно одинаковое расстояние до радиаторов отопления (так можно сэкономить трубы).

Подключать радиаторы можно по-разному, однако я предпочитаю нижнюю подводку. В этом случае все трубы замуровываются в стяжку пола и не нарушают гармонии интерьера внутри комнат.

Естественно, чтобы стравливать воздух здесь тоже нужно использовать краны Маевского.

Как я уже говорил, одной из причин выбора коллекторной системы отопления была возможность монтажа теплых полов. Тут вообще все просто. К тому же коллектору подключается труба, которая ведет не к трубе, а замуровывается в пол, обогревая его. Для увеличения эффективности на этот контур я всегда ставлю дополнительный циркуляционный насос, чтобы не нагружать основной.

Вот так можно проложить трубы, подключив радиаторы отопления и обустроив подогрев полов.

Если вы тоже решили замахнуться и выполнить прокладку труб по этой схеме, расскажу о плюсах и минусах такого решения.

Итак, преимущества:

1. Несмотря на кажущуюся сложность, такая схема прокладки труб не требует особых навыков и привлечения специалистов высочайшего уровня. Достаточно, если вы просто знаете, с какого конца браться за гаечный ключ.
2. Эта система имеет самый большой коэффициент полезного действия, так как теплоноситель доносит тепловую энергию до радиаторов отопления практически без непродуктивных потерь.
3. Для конструирования системы можно использовать не очень мощный котел (так как КПД то высокий) и трубы меньшего диаметра. Однако последних нужно очень много.
4. Металлопластиковые трубы, ведущие от коллектора к батареям, не имеют стыков, поэтому можно не бояться протеканий, если замуровать их в пол.
5. Можно вообще не ставить радиаторы, ограничившись обустройством теплых полов. Я не раз сталкивался с подобными решениями и выглядит это очень эффектно, да и тепло вполне.
6. Выход из строя какой-то части коллекторной системы отопления никак не влияет на другие ее части. Можно просто отключить поврежденный контур и выполнять его ремонт.

Ну а самое главное, лично для меня, это возможность тонкой регулировки температуры в каждой комнате. Например, в детской можно установить температуру в 28 градусов Цельсия, чтобы ребенок не заболел, а в своем рабочем кабинете 20, чтобы не заснуть.

Для прокладки труб по коллекторной схеме необходимо большое количество материалов.

Но есть и несколько недостатков:

1. Завоздушивание отопительной системы. От интенсивной работы насоса в горизонтально проложенных трубах часто образуются пузырьки воздуха, которые накапливаются в верхней части радиаторов отопления. Их оттуда легко стравить через кран Маевского.
2. Высокая стоимость реализации проекта. Коллекторные гребенки, насосы, трубы и так далее стоят немало денег. Но это, на мой взгляд, как раз тот случай, когда каждый потраченный рубль стоит того.
3. Неработоспособность без электрической энергии, которая питает циркуляционные насосы. Впрочем, почти все современные котлы не могут работать без электричества, поэтому этот минус относится ко всем схемам прокладки труб.

Монтаж своими руками

Монтаж системы теплого пола достаточно прост, и его можно выполнить самостоятельно.

Необходимые инструменты и материалы

Для монтажа Вам понадобится:

• Емкость и миксер для замешивания раствора, ведра, совковые лопаты, ломик, правило, мастерок, длинный полутерок.
• Дрель, плоскогубцы, строительный нож, клей, строительный скотч.
• Болгарка, диски, калибратор, круглый напильник.
• Фитинги, трубы, сетка арматурная 50×50 мм, крепления для труб, труборез, утеплитель, цементная смесь, гидроизоляционная пленка, пресс-клещи.
• Для деревянного пола – лаги, пилы, трубы, труборез, фитинги.

Выравнивание поверхности

Очень важно выровнять поверхность перекрытия. Причин две: . Теплоизоляционные плиты будут непрочно прилегать к перекрытию и в процессе эксплуатации могут просесть – это приведет к растрескиванию стяжки и может привести к нарушению герметичности труб.
Если перепад основания будет больше половины высоты трубы, то приподнятых частях трубы велика вероятность возникновения воздушных пробок, мешающих движению теплой воды и снижающих эффективность системы.

• Теплоизоляционные плиты будут непрочно прилегать к перекрытию и в процессе эксплуатации могут просесть – это приведет к растрескиванию стяжки и может привести к нарушению герметичности труб.
• Если перепад основания будет больше половины высоты трубы, то приподнятых частях трубы велика вероятность возникновения воздушных пробок, мешающих движению теплой воды и снижающих эффективность системы.

Чаще всего поверхность основания пола достаточно ровная, но в некоторых случаях приходится делать ремонт поверхности раствором или устройство новой выравнивающей стяжки.

Подготовка теплоизоляционного слоя

Под трубопроводы отопления обязательно монтируется утеплитель – обычно плиты из плотного экструдированного пенополистирола (а не экспандированного пенопласта) высокой плотности толщиной не менее 35 мм (лучше 50 мм). Иногда применяют жесткие плиты из минваты, но это не самый лучший способ. Можно использовать пробку. Хорошо, если утеплитель будет фольгированный. Можно постелить фольгированную гидроизоляционную пленку. Не стоит укладывать пенофол.

Сверху теплоизоляцию защищают гидроизоляционной пленкой. Существуют пленки с разметкой, теплоизоляционные плиты с фиксаторами и разметкой.

Вдоль стены закрепляется демпферная лента. Иногда рекомендуют вдоль стены проложить полосу утеплителя.

Укладка труб и крепление

На гидроизоляцию укладывают трубы согласно проекта. Длина одного контура не должна превышать 150 м – иначе гидравлическое сопротивление труб просто не даст насосу возможности продавливать по трубе воду. Контуры должны быть примерно равными по длине.

Если трубы необходимо гнуть – делайте это аккуратно, лучше с помощью шаблона, чтобы на трубах не образовывались складочки в местах изгиба. Если на теплоизоляции нет крепежей, то монтируют специальные пластиковые планки (монтажные рейки) с замками для закрепления труб на нужном расстоянии друг от друга. Можно крепить трубы U-образными якорными скобами (клипсами). Крепить трубу необходимо, чтобы она не «всплыла» при заливке стяжки.

Правила сборки теплого пола

После укладки трубы с помощью фитингов подключают к коллектору. Каждый контур должен иметь возможность отключения с помощью кранов на входе и выходе.

Затем систему испытывают, заполняют водой и протапливают. Технология испытания: давление и температуру постепенно увеличивают в течение нескольких часов. По возможности давление доводят до 0,6 МПа (6 Бар, 6 атмосфер). Испытывают систему в течение не менее 24 часов, несколько раз стравливая воздух.

Затем температуру и давление уменьшают, но систему оставляют заполненной водой – заливают стяжку при заполненной системе.

Создание арматурной сетки

Затем укладывается армирующая сетка – для этого применяют сетку с ячейкой 50×50 мм.

Установка армирующей сетки и заливка стяжки

Затем система заливается раствором. Трубопровод должен быть заполнен водой комнатной температуры – 20-23°С, давление должно составлять 0,3 МПа. Лучше использовать готовую цементную сухую смесь с пометкой «для водяных теплых полов». Можно в обычный цементный раствор добавить пластификаторы для теплого пола.

Стяжку заливают от стен. Неплохо ее накрыть полиэтиленов – это улучшает процесс созревания раствора и улучшает его качество. Пересыхание поверхности для раствора нежелательно, а увлажнять помещение большой площади невозможно. Полностью стяжка застывает через 20 дней, но пару раз пройтись по ней можно дней через 10, не раньше.

Чем лучше утеплить трубы отопления?

Утепление труб отопления поможет снизить теплопотери в системе отопления и уменьшить затраты на отопление помещений. Оптимальный способ утепления труб зависит от типа труб, материала изоляции и условий эксплуатации. Вот несколько способов утепления труб отопления:

1. Изоляционная лента: Для утепления труб диаметром до 3 дюймов можно использовать изоляционную ленту, которую наклеивают на трубы. Этот способ наиболее простой и дешевый, но не подходит для труб большего диаметра.

2. Гибкие трубки: Это трубки из пористого материала, которые надевают на трубы. Такие трубки можно использовать для утепления труб разного диаметра. Они хорошо сохраняют тепло и могут быть использованы в помещениях с высокой влажностью.

3. Трубки из полиуретана: Трубки из полиуретана обладают высокими теплоизоляционными свойствами и подходят для утепления труб большого диаметра. Они также прочны и могут использоваться в условиях высоких нагрузок.

4. Минеральная вата: Этот материал является одним из наиболее эффективных в утеплении труб. Минеральная вата обладает высокими теплоизоляционными свойствами и может быть использована для утепления труб разных диаметров.

5. Пенополиуретан: Этот материал обладает высокой теплоизоляцией и хорошо подходит для утепления труб во влажных помещениях. Он также легок в установке и прочен.

При выборе материала для утепления труб отопления нужно учитывать параметры труб, а также условия эксплуатации и личные предпочтения. Кроме того, не забывайте, что качественное утепление труб также поможет предотвратить замерзание воды в системе отопления, что может привести к ее повреждению.
