Что такое маяки для бетонной стяжки: виды и их монтаж

Укладка бетонной стяжки пола представляет собой неотъемлемый этап отделки в современных жилых и общественных помещениях. Стяжка обеспечивает плотное соединение основных слоев пола, обеспечивая равномерное распределение нагрузки на подложку — это может быть либо пролетная конструкция здания, либо уплотненный грунт.

Данная конструкция одновременно выполняет как несущие, так и защитные или ограждающие функции.

Стяжка обеспечивает плотное примыкание элементов чернового покрытия пола с равномерным распределением нагрузки на основание – пролётную конструкцию здания, либо уплотнённый грунт.

Одни из главных требований к любой бетонной или цементно-песчаной стяжке является её прямолинейность и соблюдение ровной плоскости. Чтобы исключить образование неровностей и дефектов, мастера применяют маяки для бетонной стяжки, установка которых регламентируется конструктивными требованиями, чертежами проекта, а также действиями нормативами.

Ниже подробно описываются особенности маяков, как правильно их сделать, установить в бетонной стяжке, а также приводится их подробная классификация.

• Что это такое?
• Цели применения
• Требования
• Разновидности
  • 4.1 Реечные
    • Профиль для гипсокартона
    • Деревянные
    • Из стальных труб
    • Из штукатурных профилей
  • 4.2 Штыревые
• Какие инструменты и приспособления нужны?
• Необходимые материалы для крепления маячков

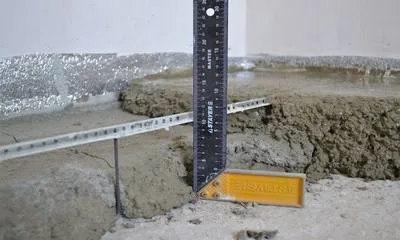

• Порядок отбивки уровня
• Как правильно выставить своими руками?
• Ошибки и сложности
• Средние цены по РФ
• Заключение

Что это такое?

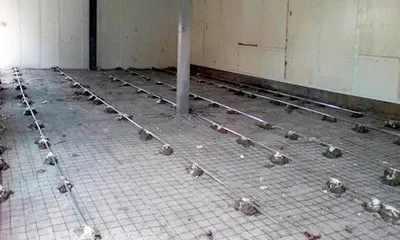

Маяк для бетонной стяжки пола – это такой вспомогательный конструктивный элемент и расходный материал, который выполнен в виде длинной ровной рейки, планки или короткого стержня, предназначенный до фиксации к червовому покрытию пола, либо к пролётной конструкции перекрытия, в целях создания единой горизонтальной плоскости и выполнена всех объёмно-планировочных требований к помещению.

Маяки указывают на проектную высотную отметку верха стяжки, что практически полностью исключают ошибки при её заливке.

Маяки изготавливаются из различных материалов, могут поставляться в продажу, как готовая продукция с завода, так и создаваться непосредственно на объекте, где осуществляется производство отделочных или строительно-монтажных работ, из подручных материалов.

Цели применения

Маяки для стяжки пола из бетона, устраиваемой в каждом помещении, вне зависимости от его функционального назначения, предназначены для достижения сразу нескольких целей, в частности:

• Выставление необходимой проектной высотной отметки бетонной стяжки перед укладкой материала.
• Формирование уклона стяжки, в случае наличия в помещении трапов для стока воды, либо переходных пандусов.
• Обеспечение точного расчёта потребностей в материале при замесе бетона для стяжки пола.
• Соблюдение всех объёмно-планировочных требований к помещению, обеспечение проектной высоты потолков в комнате в чистоте.
• Исключение риска формирования ступени или порогов между соседними эксплуатируемыми пространствами.
• Точное соответствие толщины защитного слоя арматуры стяжки, без риска ослабления всей конструкции.
• Исключение необходимости устройства слоя самонивелирующегося наливного пола после твердения основной бетонной стяжки для обеспечения плотного примыкания финишного покрытия к основе, без образования пустот и наплывов.
• Формирование деформационных швов из деревянных реек между монолитными картами бетонной стяжки, что препятствует образованию усадочных или других трещин при температурном расширении, либо сжатии материала во время твердения, набора прочности, а также при его эксплуатации.

Без маяков можно обойтись при устройстве полусухой стяжки из бетона, так как данная конструкция возводится по другой, инновационной технологии и подразумевает выставление горизонта сразу по уровню, при помощи профессионального оборудования – лопастного заглаживателя.

Установкой маяков можно также пренебречь при условии, что стяжка заливается в кладовке или другом вспомогательном помещении малой площади (до 3 – 4 м2), а суммарная толщина слоя бетона не превышает 50 мм.

Требования

Маяки для бетонной стяжки являются ответственными вспомогательными элементами, от которых зависит качество будущей конструкции. В связи с этим, к ним предъявляются некоторые конструктивные и технологические требования:

• Точная геометрия – маяки должны быть прямолинейными, без изгибов, следов смятий и деформаций.
• Несложно выставлять – лёгкие материалы маяков должна быстро фиксироваться без изменения геометрии и нарушения статического положения при заливке стяжки из бетона.
• Механическая прочность – расходный материал не должен деформироваться или разрушаться под незначительными ударными или другими механическими воздействиями.
• Коррозионная стойкость и долговечность – маяки не должны подвергаться разрушению под воздействием влаги, а также атмосферного воздуха или химически агрессивной среды.
• Высокий уровень адгезии к бетону – все маяки должны иметь перфорацию, либо неровную плоскость контакта с основным материалом бетонной стяжки, чтобы обеспечить надёжное сцепление и неразрывность всей монолитной конструкции чернового пола.

Лучим решением будет приобретение готовых маяков заводского изготовления, которые оснащаются паспортом качества, сертификатом соответствия требованиям ГОСТ, что гарантирует надежность, долговечность, а также точное соблюдение проектной высотной отметки будущей стяжки пола из бетона.

Разновидности

Учитывая популярность бетонной стяжки во всех помещениях жилого, общественного или промышленного назначения, на рынке представлен широкий ассортимент маяков для обеспечения неизменной горизонтальной плоскости данной конструкции. Ниже представлена подробная классификация маяков для бетонных стяжек пола с описанием их основных особенностей, технических характеристик, подвидов, сферы применения, преимуществ и недостатков.

Реечные

Самыми распространёнными на рынке считаются реечные маяки, которые подразделяются на несколько следующих категорий по своему конструктивному исполнению и особенностям работы:

Профиль для гипсокартона

Описание: простой и доступный конструктивный элемент заводского изготовления. Профиль, чаше всего, выполняется из оцинкованной стали, имеет П-образную форму поперечного сечения, представлен в продаже в широком ассортименте, классифицируется по габаритным размерам, механической прочности и другим признакам.

Изначально предназначается для выставления гипсокартонных перегородок или каскадных потолков, но может также использоваться, как высококачественный маяк для стяжки пола из бетона.

Характеристики:

• Поперечное сечение – Г-образное, П-образное, с рёбрами жёсткости.
• Габариты полки – от 30 до 75 мм.
• Высота стенки профиля – от 30 до 100 мм.
• Длина профильного элемента – от 2,75 до 4,5 м.
• Толщина оцинкованной стали – от 0,3 до 0,7 мм.

Подвиды:

• Направляющие.
• Стоечные.
• Угловые.
• Маячковые.

Тип приобретаемого профиля для ГКЛ при монтаже бетонной стяжке зависит от толщины конструктивного элемента, предельных эксплуатационных нагрузок, класса ответственности возводимого сооружения и других параметров самого чернового пола.

Применение:

• Устройство стяжки с толщиной более 70 мм в общественных и промышленных зданиях.
• Оформление мест примыкания стяжки к вертикальным несущим или ограждающим конструкциям.
• Формирование деформационных швов или несъёмной отбортовки для соседних бетонных, либо железобетонных элементов чернового пола.

Преимущества:

• Повышенная механическая прочность материала.
• Долговечность – оцинкованная сталь практически не подвергается коррозии при длительном контакте с влажным бетоном.
• Раскраиваются простыми ножницами по металлу.
• Прямолинейность – жёсткие стальные профили не подвержены деформациям без приложения повышенной нагрузки.

Недостатки:

• Относительно высокая розничная стоимость элемента.
• Чаще всего укладывается полками вверх, что влечёт за собой перерасход металла, так как маяк дублируется вдоль одной линии, либо требуется продольная разрезка каждого профиля для получения 2 Г-образных элементов из одного П-образного
• Отсутствие перфорации на полках и стенках, что снижает силу адгезии и нарушает неразрывность бетонной конструкции.

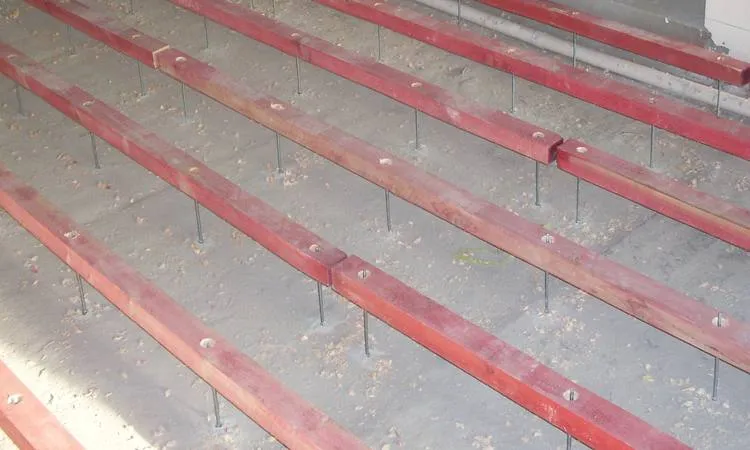

Деревянные

Классические профилированные или обрезные струганые доски, которые изготавливаются из сосны, дуба, берёзы или других пород древесины. Данный материал отличается универсальностью, может одновременно использоваться в качестве отбортовки и маяков, легко раскраивается, а также корректируется по высоте и другим габаритным размерам.

Характеристики:

• Плотность структуры древесины – от 600 до 900 кг/м3.
• Естественная влажность материала – от 30% до 60%.
• Усушка с последующим изменением в объёме – от 7% до 17%.
• Высота доски для маяка – от 30 до 150 мм.
• Толщина доски – от 10 до 20 мм.
• Длина досок с модальными габаритами – от 0,5 до 6,0 м.

Подвиды:

• Вагонка.
• Обрезная доска.
• Половая доска.
• Раскроенная белая фанера.
• Ламинированная фанера.
• Специальные виды изделий из древесины для формирования деформационных швов.

Применение:

• Устройство маяков в стяжках из бетона любой толщины.
• Устройство деформационных швов между двумя монолитными конструктивными элементами бетонной стяжки пола.
• Формирование демпферного слоя по линии примыкания стяжки из бетона к вертикальным несущим или ограждающим конструкциям.
• Упругая прокладка между различными типами стяжки в смежных помещениях.

Преимущества:

• Возможность выбора практически любой высоты отбортовки для выставления маяков стяжки пола из бетона.
• Простота раскроя материала в любом направлении с оформлением узлов разной конфигурации.
• Возможность проточки и корректировки толщины материала перед монтажом в стяжку.
• Простота фиксации деревянной конструкции механическим способом, без применения адгезионных составов.
• Возможность многократного применения (оборачиваемости) одного и того же изделия для разных конструкций.

Недостатки:

• Высокая стоимость древесины, по сравнению с маяками других типов.
• Усушка и другие природные процессы в древесине приводят к искажению её структуры и нарушению геометрии.
• Материал подвержен гниению – после устройства маяков и бетонирования конструкции, как правило, доска или обрезок фанеры извлекается из стяжки, а образовавшаяся щель заделывается герметиками или другими упругими и эластичными составами.
• Древесина не имеет перфорации, прорезает стяжку на всей толщине, что исключает соблюдение неразрывности и герметичности бетонной поверхности.

Из стальных труб

Сальные водопроводные электросварные тонкостенные трубы из сортамента ГОСТ, которые укладываются в стяжку пола на гипсовые или цементно-песчаные проставки с их последующей полимеризацией для обеспечения неизменности геометрического положения конструкции.

Обеспечивают корректировку высоты конструкции чернового пола, формируют разуклонку и водораздел в помещениях со специальным режимом эксплуатации, оборудованных сливными трапами.

Характеристики:

• Используемые для маяков стяжки диаметры – 15 – 32 мм.
• Длина трубы 3 – 11.7 м.
• Толщина стенки трубы – 1,2 – 2,2 мм.
• Масса 1 м. п. трубы – от 1,1 до 3,1 м (при обозначенных выше диаметрах).

Подвиды:

• Электросварные газоводопроводные.
• Прямошовные стальные.
• Из листовой стали, с замкнутым профилем.

Применение:

• Формирование разуклонки стяжки в санузлах и других мокрых помещениях, оборудованных трапом.
• Оформление границы водораздела.
• Устройство деформационного шва или выравнивающего нивелирующего маяка в жилых или общественных помещениях с длиной комнаты более 6 м, чтобы исключить стыковку линейных элементов по длине.

Преимущества:

• Простота устройства и выставления на обрезки стальной арматуры, после проведения сварочных работ.
• Возможность удаления стального элемента после бетонирования и набора прочности стяжки, что обеспечивает повторное применение материала.
• Не нужно выбирать точное положение трубы, так как радиусное сечение укладывается, вне зависимости от его ориентации.
• Возможность сборки готовой конструкции с последующей временной установкой в стяжке пола для достижения оборачиваемости маяков для типовых помещений с аналогичными объёмно-планировочными параметрами.
• Не подвергается деформациям, смятию и другим повреждениями при ударных или других механических воздействиях.
• Широкий ассортимент изделий мерной длины или ГОСТовского исполнения в продаже.
• Возможность приобретения как новой трубы, так и восстановленных металлических профильных элементов с аналогичным качеством, но по заниженной цене.
• Возможность реализации трубы на вторичном рынке после монтажа полов в помещениях

Недостатки:

• Образует слишком большой зазор, который впоследствии подлежит зачеканке.
• Большой собственный вес трубы, что требует монтажа усиленных подставок для выставления маяка на нужной высоте.
• Стальной элемент заводского изготовления не подвергается какой-либо обработке и не покрывается антикоррозионными составами, что приводит к образованию ржавчины при контакте с влажной средой.
• Данный металлический конструктивный элемент стоит дороже, чем любые другие материалы для маяков стяжки пола из бетона.

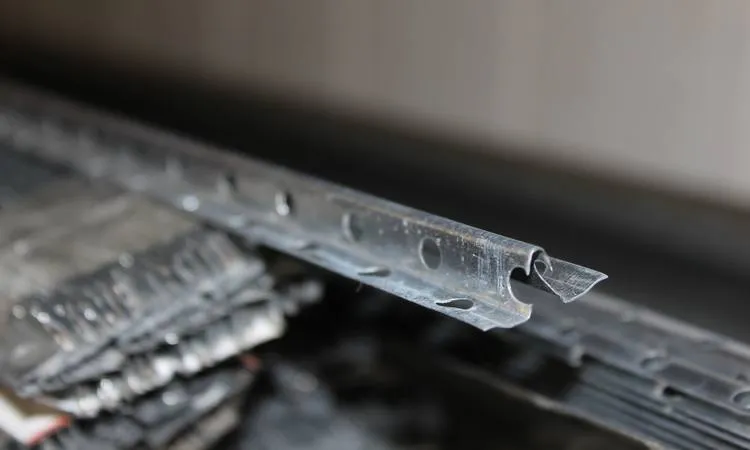

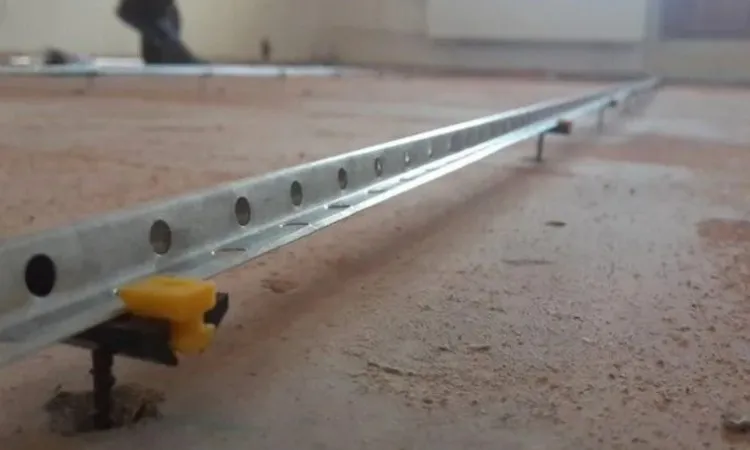

Из штукатурных профилей

Самые распространённые типы маяков для бетонных или цементно-песчаных стяжек пола в жилых или офисных помещениях. Простые конструктивные элементы с треугольным поперечным сечением и перфорацией по всей плоскости.

Отличаются малым весом, поставляются в продажу в готовом виде, как правило, в пачках от 10 товарных единиц и более. Идеально подходят для выставления ровной плоскости как вертикальных, так и горизонтальных конструкций перед устройством слоя бетона.

Подвиды:

• Металлические, из оцинкованной стали или алюминия.
• Пластиковые, из эластичных полимеров.
• Рядовые, симметричные.
• Угловые, ассиметричные.
• Струнные, для выставления в конструкциях наливных полов.

Применение: повсеместно для устройства стяжки пола в жилых и общественных помещениях, при условии толщины бетонной конструкции не более 100 мм и отсутствии специальных конструктивных требующий к элементам по оформлению деформационных швов или обеспечению повышенной несущей способности конструкции как во время её монтажа, так и последующей эксплуатации под проектными нагрузками.

Преимущества:

• Элементы заводского изготовления оснащаются сертификатами соответствия и паспортами качества, что позволяет закладывать их в рабочий проект объекта.
• Самые доступные по цене расходные элементы для выставления маяков.
• Небольшой собственный вес изделий обеспечивает их быструю фиксацию на обычные цементно-песчаные или гипсовые материалы.
• Удобная конструкция обеспечивает разглаживание жидкой бетонной смеси между маяками обычным алюминиевым правилом, без образования брака.
• Продуманная конструкция поперечного сечения обеспечивает повышенную жёсткость, а также высокую сопротивляемость пластическим деформациям под нагрузкой, несмотря на толщину стали не более 0,4 мм.
• Перфорация в стенках оцинкованных маяков для штукатурки способствует усиленному сцеплению металла изделий с вяжущими компонентами стяжки, что обеспечивает неразрывность и монолитность всей конструкции.
• Данные типы маяков отлично сочетаются с элементами армирования стяжки, кладочными или дорожными сетками, которые не нужно разрезать на отдельные карты.

Недостатки:

• При выставлении маяков в помещениях большой площади, потребуется профессиональный лазерный нивелир,
• Необходимость выжидания длительного времени – до 24 – 36 часов до полной полимеризации и твердения вяжущих материалов, на которые фиксируются маяки стяжки пола.
• Высокий риск деформации маяков при большом объёме бетонирования и глубинном вибрировании конструкции перед её схватыванием.
• Данные маяки не могут играть роль отсечек или деформационных швов в стяжке пола из бетона.
• Сладость выставления маяков при толщине стяжки более 100 мм, так как раствор для их фиксации начинает расползаться.

Следует учесть, что, при выполнении отделочных работ на объекте повышенного класса ответственности, которые подлежит сдаче государственным надзорным органам, требуется применение только сертифицированных стальных оцинкованных или других маяков, заложенных в чертежах проекта.

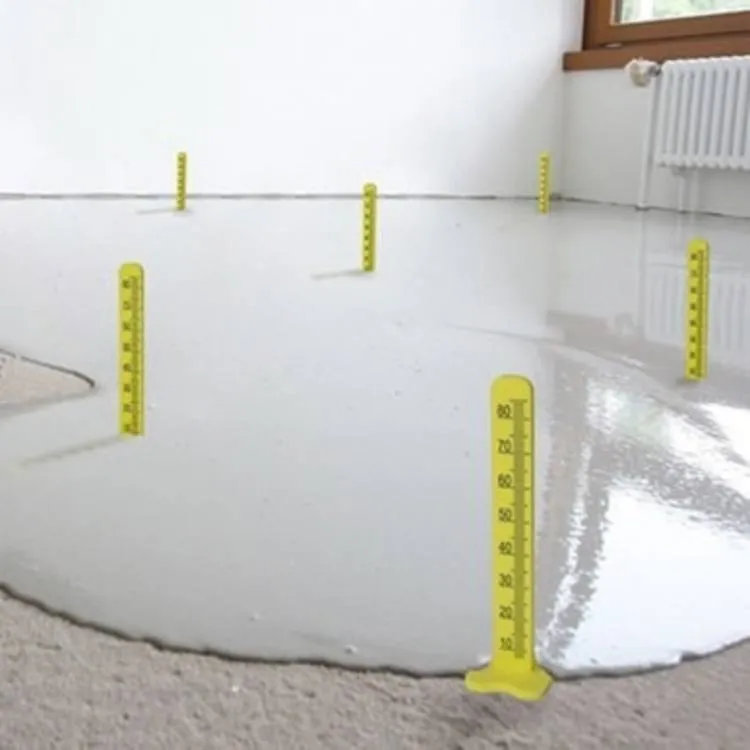

Штыревые

Реечные маяки для бетонирования стяжки пола в различных помещениях обеспечивают повышенную точность геометрии данной конструкции, но далеко не всегда удовлетворяют технологическим и эксплуатационным, либо нормативным требованиям. В связи с этим, в некоторых случаях, используются штыревые маяки, вытопленные из различных материалов.

Конструкция представляет собой стержень из металла или пластика, который устанавливается строго вертикально, а отметка его верха совпадает с проектной плоскостью бетонной стяжки.

Данные штыри могут фиксироваться как на специальные устойчивые подставки, либо к элементам армирования стяжки, при помощи сварных соединений. Количество маяков определяется планированными требованиями к помещению и особенностями рабочего проекта, а также технологией уплотнения и выравнивания стяжки из бетона, либо цементно-песчаного раствора.

Характеристики:

• Диаметр – от 6 до 12 мм.
• Длина – определяется толщиной стяжки, от 30 – 50 до 100 – 150 мм.
• Материал – сталь, алюминии, пластик, стекловолокно.

Подвиды:

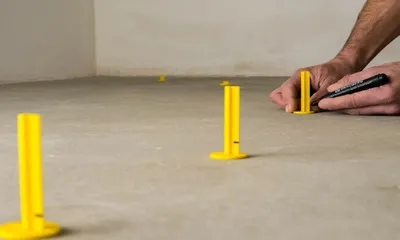

• Полимерные, в виде готовых конструктивных элементов – «ракеты».
• Стальные, из обрезков арматурной стали.
• Из обрезков предварительно раскроенных резьбовых шпилек.
• Заволжского изготовления.
• Самодельные.
• Стационарные, сварные.
• Регулируемые по высоте – на резьбовых соединениях,

Применение: любые бетонные или железобетонные стяжки пола в помещениях жилого, общественного или промышленного назначения.

Преимущества:

• Не нарушают целостность монолитной бетонной конструкции стяжки пола из бетона.
• Могут иметь практически любую высоту.
• Количество маяков никак не влияет на прочностные характеристики стяжки.
• Небольшая розничная стоимость материалов для изготовления штыревых маяков.

Недостатки:

• Сложность разглаживания материла после укладки между штыревыми маяками.
• Могут использоваться исключительно для подвижной бетонной смеси с маркой от П-3 и выше.
• Сложность контроля единой плоскости всех торцевых частей стержневых маяков после их выставления.
• При выставлении требуется большое количество подготовительных работ для обеспечения надёжной фиксации маяков к основанию.
• После твердения стяжки, торцы стержней могут выглядывать на поверхности, что влечёт за собой появление ржавых пятен.

Стержневые или штыревые маяки также могут изготавливаться своими руками, с использованием обрезков стержней, гаек и резьбовых шпилек. Простая конструкция обеспечивать возможность регулировки универсальных расходных элементов по высоте, что гарантирует идеально ровную плоскость бетонной конструкции чернового пола и надёжность при её эксплуатации.

Какие инструменты и приспособления нужны?

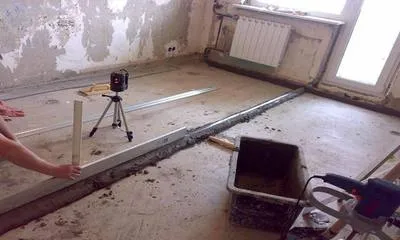

Чтобы установить нивелирующие маяки перед бетонированием стяжки, в зависимости от толщины данной конструкции, габаритов, типов, тезхнического исполнения, количества и материалов вспомогательных элементов, потребуется следующий набор инструментов и электрооборудования:

1. Для замера комнаты, определения высотных отметок и нанесения разметки:

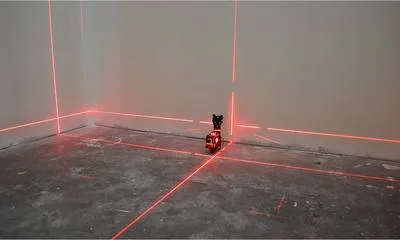

   • Лазерный нивелир.
   • Строительная рулетка со стальным полотном длиной не менее 5 м.
   • Стальная линейка с длиной 1 м.
   • Столярный металлический уголок с ортогональными гранями.
   • Лазерный нивелир.
   • Строительный пузырьковый уровень.
   • Капроновая шнурка.
   • Маркер для нанесения разметки.
2. Для раскроя маяков перед их установкой:
   • Для подрезки оцинкованных маяков, либо профилей для гипсокартона – ножницы по металлу.
   • Для, раскроя стержневых штыревых стальных маяков, либо трубных элементов – болгарка с абразивными дисками, либо ножовка по металлу.
   • Для подрезки и раскроя деревянных изделий – стандартная ножовка с крупным зубом по дереву, либо электролобзик.
   • Напильник, шкурка и другие абразивные изделия для доработки торцевой грани маяка после его раскроя.
3. Для монтажа маяков бетонной стяжки:
   • Ёмкость для замешивания вязкой ремонтной смеси.
   • Насадка-миксер и электрическая дрель для замеса сухих и жидких ингредиентов.
   • Мастерок или шпатель для точной дозировки и нанесения ремонтной смеси перед фиксацией маяков.
   • Резиновая или деревянная киянка для корректировки положения маяка после его монтажа, во время выставления конструктивного элемента по проектному уровню.
   • Строительный фен – при фиксации маяков на гипсовые или другие воздушные вяжущие – для ускорения их полимеризации и набора прочности, достаточной для бетонирования основной стяжки из бетона, либо цементно-песчаного раствора.
   • В случае фиксации маяков различных категорий на механические крепежи из стали – перфоратор для устройства отверстий в бетоне пролётной конструкции.
   • Молоток или кувалда для забивки штырей в отверстия.
   • Сварочный аппарат для фиксации арматурных стержней или стальных трубных, штыревых маяков для обеспечения неизменности их статического положения.

Все инструменты и электрическое оборудование должны высокого качества, полностью исправны, заточены, очищены от любых следов грязи, пыли и жировых пятен, полностью готовы к работе, а также отвечать технике безопасности, во избежание травмирования мастера при эксплуатации.

Необходимые материалы для крепления маячков

Чтобы мастер мог поставить маяки различных категорий, к пролётным конструкциям перекрытий или грунтовому основанию, мастеру могут потребоваться следующие виды крепежей и расходных материалов:

• Гипсовое вяжущее, твердеющие после гидратации на воздухе.
• Цемент марки по прочности от М400 и выше.
• Безусадочный цемент типа НЦ.
• Алебастр или другие известковые вяжущие материалы.
• Прочие ремонтные составы на основе быстротвердеющих вяжущих компонентов.
• Металлические шпильки.
• Химические анкера.
• Клиновидные стальные высокопрочные анкера.
• Дюбель-гвозди с разной длиной и диаметром.
• Саморезы.
• Стальные уголки с закладными деталями, погружаемыми в бетон пролётной конструкции.
• Элементы армирования будущей стяжки – дорожные, кладочные стальные сетки, либо отдельные арматурные стержни с периодическим профилем.
• Эпоксидная смола с отвердителем для фиксации резьбовых шпилек или других стальных нераспорных элементов в теле бетона пролётной конструкции.
• Специальные клипсы пи установке определенных видов маяков для заливки стяжки.

При покупке вяжущих компонентов, рекомендуется выбирать материалы со свежим сроком изготовления, так как их малейшая гидратация даже с концентрированной влагой из атмосферного воздуха приводит к снижению эксплуатационных свойств, что, в свою очередь, вызывает быстрое разрушение материала и невозможность его использования по назначению.

Порядок отбивки уровня

Перед началом монтажа маяков для заливки бетонной стяжки в нужную проектную отметку, потребуется отбивка уровня будущей конструкции. Данная работа выполняется с применением лазерного нивелира и простого строительного пузырькового уровня, при соблюдении следующей пошаговой инструкции:

• На полу в центре комнаты выставляется лазерный нивелир и включается в работу таким образом, чтобы проекция луча попадала на все стены по периметру помещения.
• От строго горизонтального луча лазера на стенах, откладывается нужное расстояние до достижения требуемой высотной отметки стяжки бетонного чернового пола.
• По периметру стен перманентным маркером наносится разметка – горизонтальная линия будущей стяжки пола.
• По центральным частям длинных стен комнаты фиксируются клиновые анкера, которые предназначены для натягивания капроновой шнурки.
• Шнурка натягивается по комнате между длинными и короткими стенами, таким образом, что в точке пересечения данных изделий должна образоваться нужная отметка будущей стяжки от существующей пролётной конструкции из бетона.
• В данном месте устраивается пионерный маяк из безусадочного цемента, либо гипсовой, алебастровой смеси с точным позиционированием верхней проектной отметки.
• В случае, если площадь комнаты составляет менее 6 м2, для выставления маяков стяжки из бетона, достаточно одной метки по центру отделываемого помещения.
• Если комната, в которой осуществляется отделка и возводится бетонная стяжка, имеет площадь от 12 – 18 м2, пионерные маяки возводятся в местах пересечения шнурок, в количестве от 3 – 5 единиц.
• Рекомендуемый шаг между пионерными маяками, которые будут впоследствии служить опорными ориентирами при выставлении постоянных реечных, либо штыревых конструктивных элементов, должен составлять от 2 х 2 до 3 х 3 м.
• Все разницы высотных отметок между соседними пионерными маяками проверяются пузырьковым уровнем с длиной не менее 2 – 2,5 м.

После отбивки проектного уровня и нанесения разметки, мастер должен ещё раз сверить все отметки и неизменность плоскости будущей стяжки по всей площади комнаты при помощи лазерного нивелира.

Как правильно выставить своими руками?

После нанесения разметки лазерным уровнем и устройства пионерных маяков, необходимо ставить сами нивелирующие конструкции для позиционирования точной отметки верха бетонной стяжки чернового пола. Размариваемая монтажная операция требует определённых навыков, опыта, а также досконального выполнения следующих пошаговых инструкций:

1. Для реечных маяков:
   • Отмеряется расстояние от длинной стены комнаты, от 300 до 400 мм, для фиксации первого маяка.
   • Такое же расстояние откладывается на противоположенной стороне отделываемого помещения.
   • Замеряется расстояние между данными продольными линиями монтажа маяков.
   • Полученное расстояние делится на одинаковое количество полос с шириной от 1,5 до 2,0 м, посредством интерполяции полученных результатов замеров, в соответствии с индивидуальными объёмно-планировочными параметрами помещения.
   • На полу наносится прямая линия – траектория фиксации будущих реечных маяков.
   • Замеряется длина комнаты, чтобы определить количество маяков в одной линии. Расстояние от торца изделия до демпферной ленты стяжки из бетона должно составлять от 10 до 30 мм.
   • Приготавливается монтажная смесь для фиксации реечных мачков из оцинкованной стали, металлических труб, либо гипсокартонных профилей.
   • Готовая пластичная смесь дозируется одинаковыми порциями на пролётную конструкцию. Высота каждого фиксирующего элемента должна примерно ровняться толщине стяжки из бетона.
   • Расстояние между соседними порциями пластичного вещества составляет от 400 до 600 мм.
   • Проверяется соосность всех фиксирующих элементов, после чего маяки раскладываются поверх данной смеси.
   • От соседнего пионерного маяка до нивелирующей конструкции устанавливается пузырьковый уровень. Нужная отметка корректируется короткими мягкими ударами киянкой по корпусу маяка.
   • После выставления маяка в нужную отметку проверяется его горизонтальное положение по длине.
   • Процедура повторяется для каждого соседнего маяка, после чего уровень также прикладывается между ними, чтобы мастер мог убедиться в неизменности горизонтали будущей стяжки из бетона.
2. Для штыревых маяков:
   • Штыревые маяки заранее заготавливаются в требуемом количестве и в нужную длину, с запасом до 10 – 20 мм, в зависимости от кривизны пролётной конструкции.
   • К каждому штыревому маяку наваривается фиксирующий стержень, который устанавливается под углом в 45 градусов по отношению к вертикали, приблизительно на ½ его длины.
   • Расстояния между данными маяками, которые могут быть расположены как в линию, в регулярном, так и в шахматном порядке, составляет от 1000 х 1000 мм до 1500 х 1500 мм.
   • Все маяки фиксируются также, как и реечные, утапливаясь в тело пластичной цементной, либо гипсовой смеси.
   • В случае, если штыревые маяки не нарушают изоляцию или утеплитель, то они должны быть заделаны в толщу основания бетонной пролётной конструкции после её сверления перфоратором.
   • В случае если зафиксированные маяки после проверки плоскости и высотной отметки, выставлены некорректно, излишки подрезаются мощной болгаркой с абразивным диском, без нажатия, чтобы обеспечить неизменность вертикали данных конструктивных элементов.
   • Лучшим способом проверки правильной установки штыревых маяков является временная укладка длинной доски или другого протяжённого линейного элемента поверх стержней, с проверкой расстояния между его низом и торцом штыря, а также контролем плоскости строительным пузырьковым уровнем.

Когда все маяки выставлены, при условии, что данные конструктивные элементы были зафиксированы на цементные или гипсовые вяжущие составы, потребуется выжидание определённого времени для их полной полимеризации и набора требуемой прочности.

Окончание твердения проверяют механическим воздействием на угловой или крайний ранее смонтированные и зафиксированные маяки. Если после попытки сдвижки, маяк остаётся на месте, можно приступать к бетонированию стяжки, так как он не изменит своего положения.

Дополнительная информация по теме статьи:

Ошибки и сложности

При выполнении работ по отбивке высотной отметки будущей бетонной стяжки и монтажу маяков для корректного устройства данного конструктивного элемента чернового пола, новички могут допустить ряд грубых ошибок и нарушений, которые всегда приводят к негативным последствиям. Чтобы этого не произошло, ниже приводятся самые распространённые ошибки при установке маяков для бетонной стяжки с возможными путями решения сложившихся проблем:

• Ошибочная разметка будущей стяжки перед началом работ. Чтобы избежать перекоса маяков, после нанесения разметки и отбивки проектных отметок, необходимо перепроверить их с помощью лазерного нивелира или строительного уровня минимум в 2 направлениях.
• Выбор неправильного шага между маяками. Расстояние между соседними нивелирующими элементами должно быть таким, чтобы, при бетонировании стяжки, мастер мог обеспечить её уплотнение и разглаживание правилом между маяками.
• Применение материалов и конструкций маяков, которые недопустимы для конкретного помещения, из-за наличия ряда ограничений. Перед покупкой мачков, нужно ознакомиться с рабочим проектом объекта и учесть все планировочные требования к каждому помещению.
• Устройство маяков на механические фиксаторы при наличии гидро- и теплоизоляции стяжки пола из бетона. В случае, если под стяжкой предусматриваются любые типы изоляционных материалов. Категорически запрещается нарушать их герметичность, и все маяки должны быть устроены только на вяжущие строительные составы.
• Пренебрежение требованием проверки готовой плоскости после выставления всех маяков – в процессе монтажа реечных, либо штыревых нивелирующих элементов, может накапливаться ошибка, которая впоследствии приведёт к существенным отклонениям конструкции и вызовет перекос стяжки. По заверении монтажа обязательно обеспечена детальной проверки каждого выставленного маяка.
• Пренебрежение правилом выжидания твердения фиксирующего состава на основе вяжущих компонентов до устройства стяжки – если гипсовая или цементно-песчаная смесь не набирают прочность, возможна сдвижка маяков при бетонировании, что вызовет нарушение проектной отметки готовой конструкции.

Чтобы полностью исключить риск совершения ошибок, которые впоследствии приводят к перерасходам и необходимости переделок выполненной работы, рекомендуется перед началом каждой монтажной операции просмотреть обучающие ролики и мастер-классы от профессионалов в сети. Эти материалы часто выкладываются в публичном доступе экспертами и опытными отделочниками в рассматриваемой области.

Средние цены по РФ

Учитывая, что маяки для бетонных стяжек повсеместно применяются при отделке и возведении стяжек в жилых и общественных зданиях любого типа, данные вспомогательные конструктивные элементы представлены в широкой продаже от сотен производителей, которые активно конкурируют между собой. Учитывая высокий уровень конкуренции и аналогичный состав любых маяков одного типа для бетонных стяжек, расценки на данную продукцию примерно одинаковые:

1. Реечные маяки:
   • Из оцинкованных гипсокартонных профилей, в зависимости от их марки, длины элемента, высоты полки и ширины стенки – от 120 до 250 руб. за 1 п. м.
   • Из деревянных реек, обрезной, половой доски, вагонки или обрезков фанеры – от 50 – 60 до 120 – 160 руб. за 1 п. м.
   • Из металлических водопроводных электросварных труб, согласно сортаменту по ГОСТ – от 300 до 900 руб. за 1 п. м.
   • Из оцинкованных реек с перфорацией заводского изготовления, предназначенных для выставления ровной плоскости штукатурки – от 15 до 40 руб. за 1 п. м.
2. Штыревые маяки:
   • Из обрезков арматурных стержней с диаметром от 6 до 12 мм, периодическим или гладким профилем – от 0 до 20 руб. за 1 маяк с длиной до 150 мм.
   • Пластиковые штыревые маяки заводского изготовления – от 25 до 50 руб. за 1 товарную единицу, при условии покупки товара в розницу.

Указанные выше розничные расценки могут незначительно варьироваться, в зависимости от сезонности, а именно, загрузки производственного предприятия, сложности логистики товара до торговой точки, а также от внутренней политики магазина или поставщика товарных единиц на рынок.

Заключение

Маяки для бетонной стяжки позволяют устранить дефекты и брак при её возведении. Данные конструктивные элементы обеспечивают устройство ровной плоскости чернового пола в жилых, общественных или промышленных помещениях, что исключает необходимость применения самонивелирующихся составов, а также обеспечивают снижение розничной стоимости отделки объекта.

Маяки бывают реечными или штыревыми. В первом случае, они представлены в виде гипсокартонных оцинкованных профилей, штукатурных маяков, деревянных досок и обрезков фанеры, либо в виде круглых электросварных труб. Штыревые маяки для бетонных стяжек пола изготавливаются из арматурных стержней или поставляются в готовом виде из пластика, отформованного на заводе в форуме ракеты с расширенным местом опоры.

Все маяки должны быть зафиксированы к пролётной конструкции и выставлены строго в единую отметку с применением лазерного нивелира. Перед устройством стяжки, чтобы не допустить ошибок при их её монтаже, выше приводятся все технологические карты по выполнению данной категории работ с учётом возможных сложностей и ошибок, путями их устранения.

Что такое штукатурный маяк?

Штукатурный маяк — это устройство, которое используется при проведении штукатурных работ для создания ровной поверхности. Он представляет собой небольшой металлический или пластиковый стержень, устанавливаемый на поверхности стены или потолка. Штукатурный маяк служит опорой для нанесения раствора штукатурки и помогает создать ровный слой штукатурки с заданным уровнем.

Штукатурные маяки обычно устанавливаются на стену или потолок с помощью специальных креплений, их расстояние между собой зависит от размеров поверхности и требований к ровности штукатурки. После установки маяков на них наносят раствор штукатурки и разравнивают его по уровню маяков. После высыхания раствора маяки снимают, а следы их удаляют.

Видео. Все что нужно знать при установке маяков
