Крепления для маяков под стяжку — разнообразие видов направляющих, саморезы, клипсы, и точное выставление с помощью лазерного уровня, средние цены

Виды маяков для стяжки пола и правила их установки своими руками

В рамках любой современной методики укладки пола необходимо обеспечить тщательное выравнивание поверхности. Несоблюдение этого требования может серьезно сказаться на долговечности и прочности стяжки, а также на продолжительности её службы. Для эффективного выполнения этой задачи могут быть использованы специальные крепления для маяков под стяжку.

Чтобы покрытие соответствовало всем нормам, необходимо провести грамотную подготовку основания и тщательно провести каждый этап технологического процесса.

Для этого используются различные материалы и приспособления. Основными в этом списке можно считать маяки, без которых залить ровную поверхность невозможно.

• Что это такое?
  • 1.1 Функции
  • 1.2 Для каких конструкций применяются?
• Требования
• Разновидности маячков
  • 3.1 Реечные
    • Профиль от гипсокартона
    • Деревянные
    • Из стальных труб
    • Из штукатурных профилей
  • 3.2 Штыревые
• Инструменты для монтажа
  • 4.1 Крепежи и клипсы
• Порядок отбивки уровня
• Как правильно выставить?
  • 6.1 Реечные
    • Для бетонной
    • Полусухой
    • Сухой
  • 6.2 Как установить штыревые?
•  Возможные ошибки и сложности
• Средние цены на разные виды
• Заключение

Что это такое?

Маяками для стяжки пола принято называть специальные приспособления. Некоторым проще понять такое название, как длинные прямые рейки. Это горизонтальный уровень, совпадающий с разметкой уровня стяжки. По сути, это фактический новый уровень пола, на который нужно выйти. И он обозначен по всей площади помещения.

Изготавливаются из различных современных и надежных материалов. Важно, чтобы они выдерживали вес бетонного раствора. Укрепление маячков производится с помощью строительных смесей.

Применять алебастр для той цели нельзя ввиду его быстрого разрушения.

Конструкция мачка может меняться в зависимости от вида материала. Она зависит от типа используемой смеси. Маяки можно приобрести в торговой сети или изготовить непосредственно на строительном объекте. Если в процессе работы обеспечен постоянный контроль уровня по горизонтали, то это дает возможность избежать ошибок и проблем при последующей эксплуатации пола.

Функции

Они выполняют важные функции:

• определяют верхний уровень стяжки;
• ограничивают объем раствора для выравнивания плоскости;
• контролируют сохранность всех точек стяжки на одном уровне;
• формируют уклон стяжки;
• служат направляющими для выравнивания поверхности (ручного и визуального);
• обеспечивают точный расчет требуемого количества материалов;
• исключают появление порогов или ступеней между соседними помещениями.

Работа без маяков оправдана при обустройстве стяжки в помещениях малой площади, например до 3 кв. м с толщиной слоя бетона не более 50 мм. Чаще всего это кладовка или вспомогательное помещение.

Для каких конструкций применяются?

В современном строительстве используется несколько видов стяжек. Для каждого из видов необходимо применять соответственный тип маяков. Только такой подход обеспечит нужный эффект при заливке пола.

Установки маячковых элементов в обязательном порядке требуют бетонные и цементно-песочные смеси. Применяются почти для любого вида стяжки — наливного пола, мокрой стяжки, цементно-песчаной.

Исключение — полусухая и сухая стяжки, но при условии накопленного опыта и строительных навыков.

Требования

Маяки — это не основные, а вспомогательные элементы. Но их характеристики напрямую влияют на качество стяжки. Поэтому нужно использовать только такие приспособления, которые отвечают определенным параметрам:

1. Точная геометрия. Не должно быть изгибов, деформаций и вмятин. Форма — только прямолинейная.
2. Небольшой вес. Этот параметр необходим, чтобы не усложнять процесс установки элементов и не затягивать строительный процесс.
3. Простота монтажа. Легкий материал должен позволять зафиксировать маяк достаточно быстро. При этом геометрия остается неизменной. Второй нюанс — установленное приспособление не должно сдвигаться при заливке стяжки.
4. Механическая прочность. Несмотря на то, что это расходный материал, он должен выдерживать ударные или другие воздействия небольшой силы и не деформироваться.
5. Долговечность. Касается больше деталей многоразового использования.
6. Стойкость к воздействию коррозии. В бетоне присутствует влага, поэтому появление ржавчины совсем не приветствуется.
7. Высокие адгезивные свойства. Для этого должно быть наличие перфорации. Это обеспечит монолитность конструкции и надежность сцепления.

Больше всего перечню требований отвечают маяки заводского изготовления, оснащенные паспортом качества, сертификатом и соответствующие всем требованиям нормативных документов.

Разновидности маячков

Существует несколько типов стяжки для создания чернового пола. Этим можно легко объяснить большую разновидность элементом. Для каждой конструкции рекомендуется использовать свой вид маяков, который максимально соответствует параметрам покрытия.

Есть две основных группы маяков для стяжки:

• реечные;
• штыревые (реперы или треноги).

Следует знать отличия каждой, чтобы правильно использовать элементы при заливке.

Реечные

В качестве реек используются:

• швеллера;
• квадратные трубы;
• деревянные рейки;
• штукатурные маяки;
• профили от гипсокартона.

Они чаще всего применяются там, где раствор выравнивается с помощью правила. Например, при заливке цементно-песчаных стяжек, ровнителей, легких бетонных стяжек. Установка выполняется после разметки уровня стяжки, элементы располагают по полу всего помещения от стены до стены.

Маяки следует располагать на полу параллельно стене или коммуникациям, проложенным по перекрытиям.

Стяжка заливается полосами вдоль маяков и выравнивается правилом.

Профиль от гипсокартона

Конструкция этого элемента заводского изготовления очень проста. Он имеет различную форму поперечного сечения, основной материал — оцинкованная сталь. Профили группируются по механической прочности, размерам, эксплуатационным свойствам, назначению.

Применяются при обустройстве «мокрой» стяжки пола. В момент выбора типа профиля следует обращать внимание на его толщину, значение предельных эксплуатационных нагрузок, параметров чернового основания. Подобные элементы рекомендуется использовать в общественных или промышленных зданиях. В таких помещениях толщина стяжки должна быть более 70 мм. Также удобны для оформления мест примыкания бетонного слоя к ограждающим конструкциям.

Плюсы:

• высокая механическая прочность;
• долговечность;
• простой раскрой ножницами;
• прямолинейность и жесткость.

Минусы:

• розничная цена;
• требование дублировать элемент вдоль одной линии;
• отсутствие перфорации на стенках и полках.

Профили для гипсокартона считаются очень эффективным вариантом.

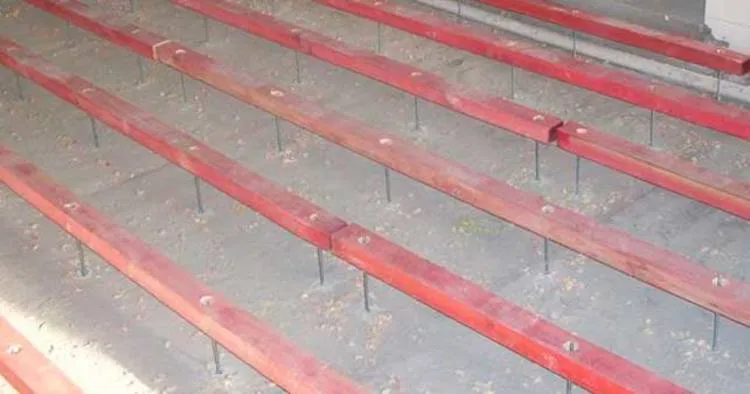

Деревянные

В настоящее время используются достаточно редко. Материал не дает возможность высокоточной установки уровня стяжки.

Деревянные маяки требуют обязательного изъятия из бетона и последующей заделки борозд. Борозды нужно прогрунтовать!

В качестве элемента используются струганные доски из разных пород дерева. Применение обширное:

• в стяжке любой толщины;
• при отделке деформационных швов;
• в виде демпферного слоя в местах примыкания бетона к стене;
• обустройство упругой прокладки между разными типами стяжек.

Плюсы:

• универсальность;
• легкий раскрой, причем в любом направлении;
• простота корректировки по всем размерам;
• удобство фиксации без использования адгезионных составов;
• многократность применения.

Минусы:

• стоимость древесины;
• искажение геометрии вследствие природных процессов (усушка);
• подверженность гниению;
• отсутствие перфорации.

Чтобы дерево не впитывало влагу из раствора, его необходимо предварительно вымочить.

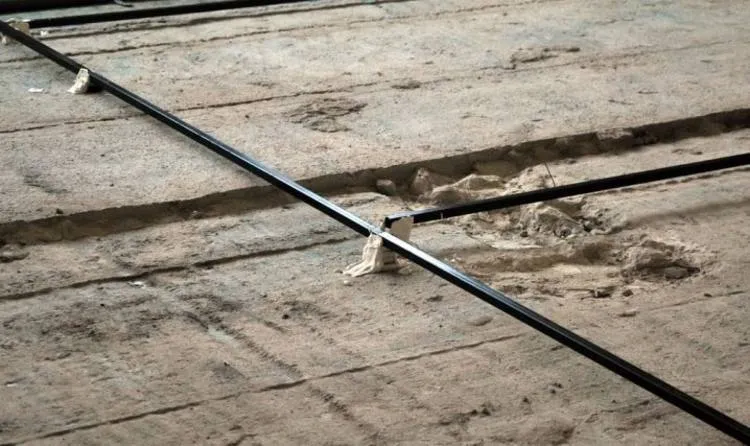

Из стальных труб

В этом варианте используются стальные металлические трубы. Они могут быть разной формы — прямоугольные, квадратные, круглые. Применяются в больших помещениях при заливке бетонных стяжек.

Стальные трубы обеспечивают:

• качественную корректировку высоты чернового основания;
• необходимый уровень разуклонки и водораздела в помещениях со сливным трапом;
• укладку деформационного шва в комнатах длиной более 6 м;
• выравнивающий нивелирующий маяк в жилом помещении.

Плюсы:

• возможность удаления элемента после окончания заливки;
• простота расчета и монтажа;
• возможность повторного применения;
• устойчивость к разным видам воздействий;
• вариативность ассортимента изделий;
• возможность использовать в других сферах строительства после извлечения.

Минусы:

• образование большого зазора после удаления, который необходимо нивелировать;
• большой собственный вес;
• отсутствие антикоррозионной обработки, приводящее к образованию ржавчины во важной среде.

Также следует отметить немалую стоимость металлических элементов.

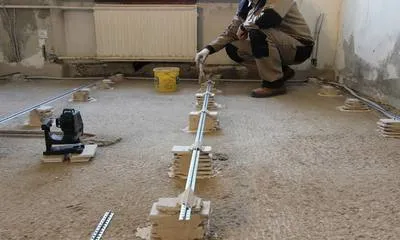

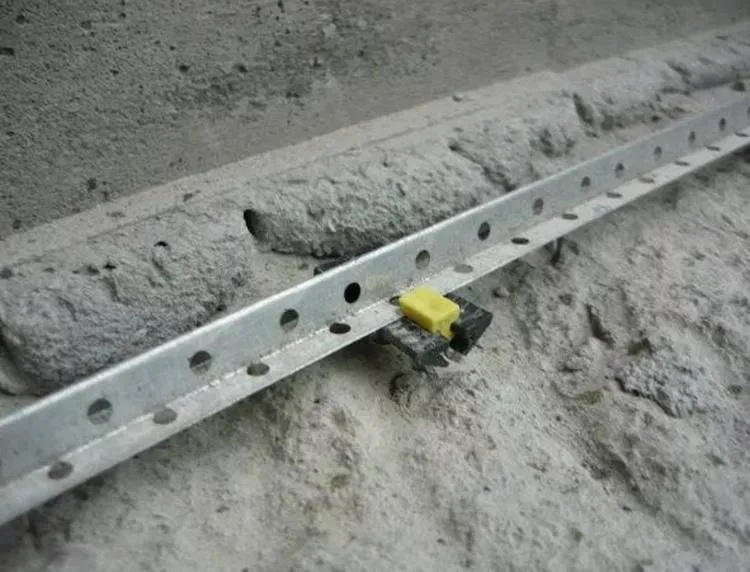

Из штукатурных профилей

Наиболее распространенный вариант при обустройстве бетонных или цементно-песчаных покрытий. Это простые конструктивные элементы с перфорацией по всей плоскости и треугольным поперечным сечением.

Изготавливаются из различных материалов — металл, ластик. Обязательным условием для применения штукатурных профилей является толщина стяжки до 100 мм, а также отсутствие требований к наличию деформационных швов.

Плюсы:

• доступная цена;
• малый собственный вес;
• повышенная жесткость благодаря продуманной конструкции поперечного сечения;
• наличие перфорации;
• отличное сочетание с элементами армирования или кладочными сетками.

Минусы:

• для выставления в больших помещениях необходим лазерный нивелир;
• необходимость выжидания полной полимеризации смесей. на которых маяк фиксируется (24-36 часов);
• возможность деформации элемента при большом слое бетонирования или грубинных вибрационных процессах;
• нельзя использовать для деформационных швов.

Также этот вид маяков сложно устанавливать при толщине стяжки более 10 мм.

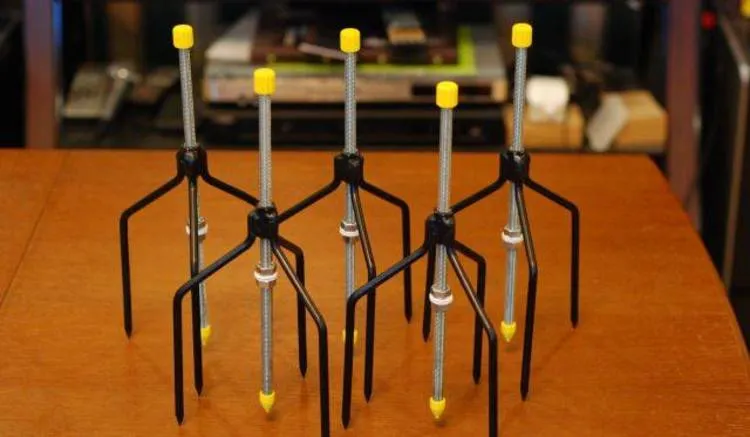

Штыревые

Это профессиональные маяки в виде треног. Их еще называют реперы. Они расставляются по всей комнате. Каждая тренога оснащена выдвигающимся стержнем, который служит для обозначения уровня стяжки. Чаще всего используются при монтаже цементно-полимерных полов, наливных ровнителей, железобетонной и финишной стяжки в помещениях любого назначения.

Применение штыревых элементов требует профессиональных навыков.

Конструкция выглядит в виде стержня из пластика или металла, который нужно поставить строго вертикально. При установке отметка его верха должна точно соответствовать проектной плоскости пола. Фиксация штырей может производиться на:

• подставки, предназначенные для этой цели;
• армировочные элементы стяжки;
• плоскость с помощью сварочных работ.

Плюсы:

• имеют практически любую высоту;
• не нарушают монолитность стяжки;
• прочность покрытия не зависит от количества треног;
• бюджетная цена.

Минусы:

• сложность разглаживания стяжечного материала между штырями;
• возможность использования только для подвижной смеси марки П-3 и выше;
• сложно проконтролировать единой плоскости торцевых частей реперов после установки;
• необходимость в большом количестве подготовительных работ для фиксации.

Очень важным преимуществом элементов следует назвать возможность самостоятельного изготовления.

Инструменты для монтажа

Чтобы установить элементы перед монтажом покрытия, понадобится набор инструментов. Их можно для удобства разделить на группы.

Для разметки и отбивки уровня:

• нивелир лазерный;
• рулетка со стальным полотном длиной более 5 м;
• маркер строительный;
• пузырьковый уровень-линейка;
• шнур капроновый;
• линейка длиной 1 м, лучше стальная;
• угольник столярный с ортогональными гранями.

Для раскроя элементов:

• ножницы по металлу;
• болгарка, можно заменить ножовкой по металлу;
• электролобзик = ножовка по дереву.

Для приготовления смесей и установки приспособлений:

• емкость для замешивания;
• электрическая дрель = насадка-миксер;
• напильник, шкурка;
• мастерок;
• шпатель;
• киянка (резина, дерево);
• фен строительный;
• кувалда;
• молоток;
• сварочный аппарат.

Все инструменты должны отвечать требованиям безопасности, быть исправными, чистыми и хорошо заточенными.

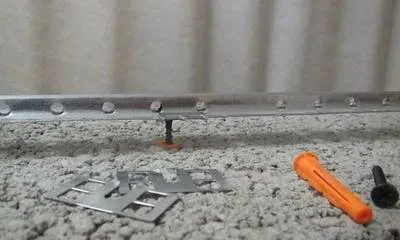

Крепежи и клипсы

Кроме качественного инструмента в процессе работы нужны некоторые материалы и крепежи. К материалам относятся:

• вяжущие вещества — гипсовое, алебастр, другие твердеющие составы;
• цемент марки М400 и выше;
• эпоксидная смола + отвердитель;
• безусадочный цемент НЦ.

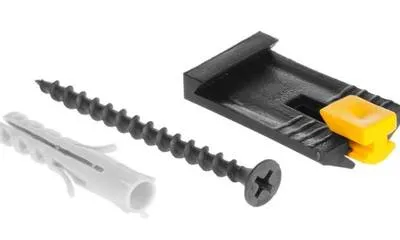

Крепежи и клипсы:

• металлические шпильки;
• анкера клиновидные (нужны химические и стальные);
• дюбель-гвозди;
• саморезы;
• уголки с закладными деталями стальные;
• стержни или сетки арматурные;
• клипсы специальные.

Следует приобретать вяжущие составы свежего срока изготовления. При малейшей гидратации их эксплуатационные свойства снижаются.

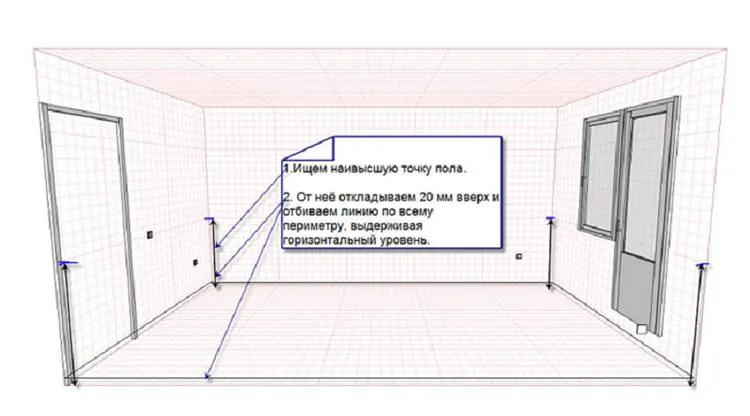

Порядок отбивки уровня

Отбивка уровня производится вначале, перед установкой маяков. Чтобы сделать работу понадобится нивелир-лазер или уровень.

Порядок такой:

1. Уровень установить в центре комнаты. Его луч должен быть строго горизонтальным. От него отложить расстояние до отметки проектной высоты стяжки. Маркером продолжить разметку по периметру стен в виде горизонтальной линии.
2. Посередине стен зафиксировать клиновые анкера, на которые натягивается шнурка.
3. Точке пересечения натяжений — это отметка будущей стяжки. В этом месте нужно установить пионерный маяк.
4. Для площади помещения менее 6 кв. м достаточно одного элемента. Для больших комнат нужно 3-5 единиц.

Как правильно выставить?

В зависимости от вида стяжки, процесс установки имеет свои нюансы.

Реечные

Здесь следует отметить следующие моменты.

Для бетонной

Есть несколько вариантов для бетонной стяжки:

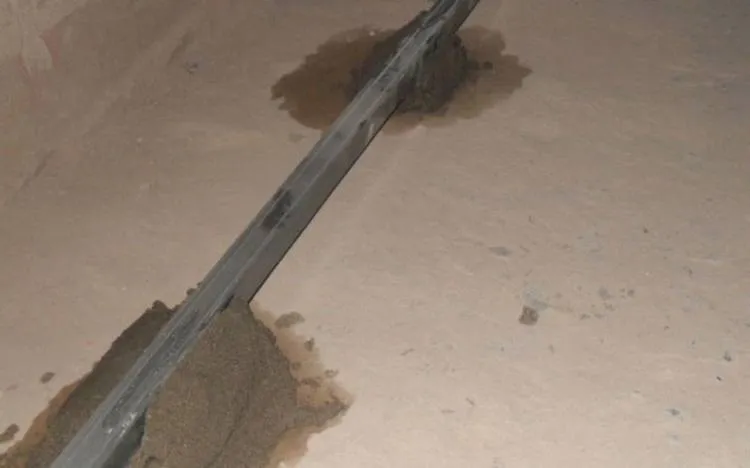

1. Ставить профиль на растворе. В качестве опоры используется холмики из цементного раствора. Можно их заменить на бруски или кирпич.

   Профиль перевернуть и уложить поверх зафиксированных опор. Для крепления применяется алебастр (гипс), цементно-известковый раствор. После затвердения закрепителя можно укладывать стяжку.

2. Профиль на саморезах. Более быстрый и эффективный способ. В поверхность чернового основания вбить дюбеля с шагом 200-300 мм. Уложить профиль поверх маяков. Зафиксировать направляющие с помощью саморезов. Если стяжка заливается по грунту, можно прибить к основанию деревянные бруски. В них вкрутить саморезы по заданному уровню. Начинать нужно от крайних точек, передвигаясь к середине.
3. Маяки из раствора. На полу установить шурупы. Расстояние зависит от длины направляющей. Между ориентирами натянуть проволоку в несколько рядов. Вдоль нее аккуратно выложить цементно-известковый раствор.

Форма конструкции напоминает стенку. Таким маякам понадобится время для высыхания и набора прочности (2-3 дня). Удалять их не нужно.

Полусухой

Обустройство возможно без направляющих. Достаточно взять цементный раствор и насыпать в углах помещения 2 возвышения. Затем сформировать из них площадки. Высота — в точном соответствии с отбитым уровнем. Шаг площадок не должен превышать длину правила. Раствор на площадках должен высохнуть, затем заполнить пространство между ними.

Сухой

Маяки могут быть любой формы. Важно, чтобы они имели ровную верхнюю кромку для работы с правилом. Минимальная высота профиля 3 см, поэтому идеальным вариантом будет П-образный. Второй вид — это лаги-профили. Частота шага подбирается индивидуально.

Как установить штыревые?

Реперы — это идеальные маяки для наливного пола. Поверхность прогрунтовать, выждать 5-6 часов, затем залить выбранную смесь. Шаг установки реперов — 1 м. С помощью вращения центрального стержня выставить изделие на нужную высоту. Элементы обязательно удалить после окончания работ.

 Возможные ошибки и сложности

 При выполнении работ можно допустить некоторые ошибки:

1. Неточная разметка уровня будущей стяжки. Это приведет к перекосу маяков.
2. Выбор неправильного шага между маяками. Неправильное расстояние не позволит обеспечить качественное уплотнение и разглаживание смеси.
3. Несоответствие материала маяка и правил эксплуатации конкретного помещения.
4. Устройство маяков на механические фиксаторы при наличии гидро- и теплоизоляции стяжки пола из бетона. Такими действиями нарушается герметичность изоляционных материалов. Отсутствие проверки готовой плоскости после выставления всех маяков. Это приведет к перекосу поверхности готовой стяжки.
5. Нет выжидания срока твердения фиксирующего состава. При бетонировании маяки будут сдвигаться.

Перед началом работ ознакомиться с технологией установки элементов для каждого вида стяжки.

О простом способе установки маяков в видео:

Средние цены на разные виды

Элементы одного типа обычно имеют примерно одинаковые расценки.

Реечные:

1. Из гипсокартонных профилей — от 120 до 250 рублей за 1 пог. м.
2. Из дерева — от 50 до 160 рублей за 1 пог. м.
3. Из металлических труб — от 300 до 900 рублей за 1 пог. м.
4. Из оцинкованных реек с перфорацией заводского изготовления — от 15 до 40 рублей за 1 пог. м.

Штыревые:

1. Из обрезков арматурных стержней с диаметром от 6 до 12 мм — до 20 рублей за единицу (длина до 150 мм).
2. Пластиковые заводского изготовления – от 25 до 50 рублей за единицу (розница).

Стоимость варьируется от сезона продажи, логистики, внутренней ценовой политики поставщика.

Заключение

Использование маяков при обустройстве стяжки пола позволяет избежать появления дефектов, улучшают эксплуатационные характеристики покрытия. Важно правильно выбрать тип материала для конкретного вида помещения и типа заливки, а также грамотно установить элементы.
