Обратный вентиляционный клапан — цель и применение

Основной целью вентиляционной системы является обеспечение непрерывного поступления свежего воздуха в помещение и выведение отработанного воздуха, а также устранение пыли и неприятных запахов. Если интересует тема «клапан обратный вентиляционный», то важно рассмотреть функцию и применение обратных вентиляционных клапанов в системах вентиляции.

Бороться с таким явлением заклеиванием вентиляционных решеток либо установкой механических задвижек нерационально и неразумно. Система должна работать эффективно независимо от того, как часто используется ванная, туалет или кухня. Закрытием каналов можно добиться только одного – повышения влажности и появления грибков, плесени, сырых поверхностей.

Однако выход есть – нужно вмонтировать в сеть обратный вентиляционный клапан. Данное приспособление позволяет блокировать перемещение воздушных потоков в возвратной направленности, не мешая выводу отработанного воздуха из помещения.

Особенности обратных вентиляционных клапанов

В конструктивном плане изделие представляет собой довольно простой механизм. Он состоит из куска трубы округлого, квадратного либо прямоугольного сечения. Внутри у него размещаются мобильные лопасти, укрепленные на оси. Лопатки располагаются таким образом, что пропускают поток воздуха лишь только в одной направленности. Если курс движения изменяется, то заслонка просто перекрывает канал. С помощью этого устройства можно выполнять и регулировку объемов приточного потока.

Строительный рынок предоставляет широкий ассортимент обратных клапанов на вентиляцию. Устройства классифицируются по следующим признакам:

1.  Материл изготовления должен быть аналогичен сырью, из которого сооружен воздуховод. Чаще обычного это сталь с оцинкованным покрытием, нержавеющие сплавы, реже – технический пластик.
2.  Конфигурация и размеры сечения изделия также повторяют габариты вентиляционных каналов: круг, прямоугольник.
3.  Способ монтажа зависит от конструкционного решения всей системы. Разводка воздухопроводов может располагаться вертикально, горизонтально, под определенным углом. Соединение отдельных элементов в единую сеть исполняется при помощи фланцев либо ниппельным методом, что особенно присуще для воздухопроводов круглой формы.
4.  Мощность устройства определяется пропускной способностью. То есть, зависит от количества воздуха, пропускаемого сквозь клапан за единицу времени.

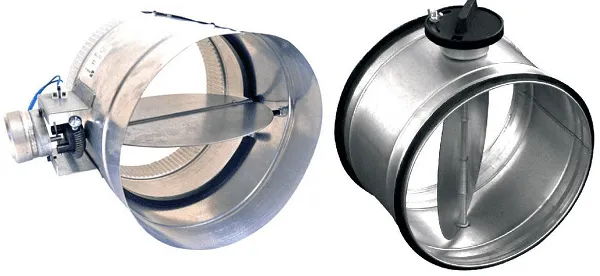

5.  Метод управления может быть автономным ручным или автоматическим через электропривод. В первом случае регулировочные действия выполняются при помощи рукоятки или рычага, расположенного на наружной поверхности корпуса механизма. Электрическое устройство взаимодействует с другими элементами вентиляционной сети. Управление в этом случае осуществляется в автоматическом режиме по заданной программе либо с центрального пульта.

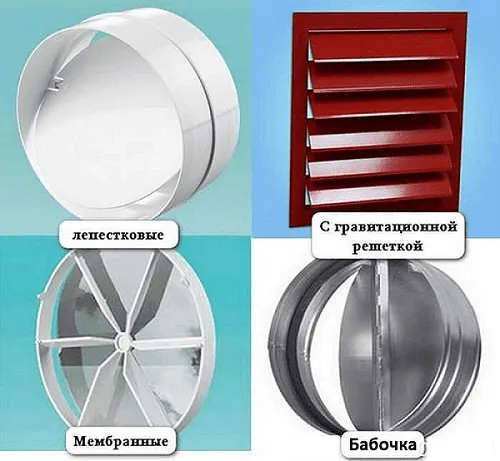

6.  Конструктивное исполнение оказывает существенное влияние на область использования конкретного механизма и его цену. Различают следующие вентиляционные приспособления для предупреждения обратной тяги:

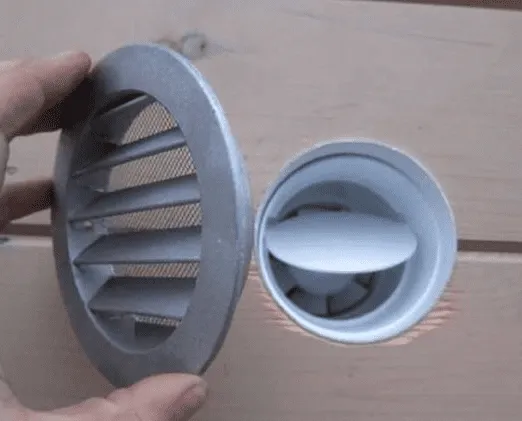

1. Вентрешетки для естественной вентиляции оснащаются ламелями, которые раскрываются только в одну сторону. Подлежат установке на вход/выход вентиляционного канала. Выпускаются в различных колористических и дизайнерских решениях, разнообразных конфигурациях и габаритах. Это наиболее дешевый способ защиты своей вентиляции от негативного влияния извне.
2. Модель «клапан бабочка» называют так из-за похожести на крылья насекомого. У данного устройства лопасти выполнены в виде двух лепестков на пружинном креплении. При появлении обратного потока воздуха «крылья» клапана раскрываются под его воздействием, перекрывая просвет вентиляционного канала.
3. Затвор обратного мембранного клапана для вентиляции изготовлен из очень тонкого материала. Он настолько легкий и подвижный, что даже при легком изменении направленности движения воздушного потока отклоняется от первоначального положения. Мембрана закрывает собой щели вентиляционной решетки, поэтому крепится в прямой близости от нее. Применяется лишь только в вентиляционных системах естественного типа.
4. В корпус лепесткового клапана встроена жесткая заслонка на оси, в отличие от мембранной модели. Принцип поворотного действия заставляет пластину поворачиваться под воздействием воздушного потока, открывая или закрывая просвет воздуховода.

Принцип действия любой модели основан на наличии затвора, который в нормальных условиях всегда закрыт. При малейшей трансформации направленности воздушного потока он просто перекрывает канал.

Мерила подбора обратного клапана

Обратный клапан вводят в вентиляционные схемы любого типа: естественного и принудительного, приточного, вытяжного, приточно-вытяжного действия. Важно правильно выбрать модель, подходящую по всем основным параметрам к конкретному случаю.

Важно! Неграмотный выбор модификации обратного клапана, как и неправильная его установка, сведет к нулю воздухообмен в здании.

При приобретении данного изделия надлежит учитывать следующие обстоятельства:

1. Оборудование обязано срабатывать даже при слабом перемещении воздушных масс, что присуще естественной вентиляции. Для лучшего воздухообмена надежнее всего установить комплект, состоящий из вентилятора вытяжного действия с решеткой и обратным клапаном мембранного вида.
2. Технические качества клапанного механизма подбираются под параметры оборудования для вентиляции. Мощность вентилятора должна обеспечивать такое давление воздушного потока, которое может спокойно открыть заслонку или лопасти задвижки.
3. Возможность эксплуатации обратного клапана при определенных температурных условиях. Одни модели предназначены для использования только внутри здания, другие – снаружи, третьи являются универсальными.

Большое значение имеет также правильный подбор конфигурации, размеров сечения и способа соединения. Эти параметры у элементов воздуховода и обратного клапана должны совпадать с большой точностью, чтобы разводка каналов получилась абсолютно герметичной. Хорошо, когда все компоненты, составляющие вентиляционную систему, изготовлены из материала одного качества.

Особенности выполнения монтажных работ

Эффективность функционирования вытяжного вентиляционного клапана находится в прямой зависимости от точки и качества установки. Когда вентиляционная система не оснащена серьезным оборудованием и работает по естественному принципу, чаще используются решетки.

Монтаж этого простого приспособления легко осуществляется своими руками. Решетку можно закрепить на входное или выходное отверстие вентканала клеем «жидкие гвозди» или при помощи саморезов. Главное правильно подобрать габариты решетки, чтобы она целиком закрывала воздуховод и плотно прилегала к поверхности стены или потолка.

Полезный совет! От неплотностей прилегания решетки к основе избавляемся силиконовым герметиком. Цветовое решение и дизайн изделия должны соответствовать интерьерному стилю помещения.

При выборе точки вживления обратного клапана в схему вентиляции принудительного типа следует учитывать перспективу технического обслуживания. Затвор нужно систематически очищать и контролировать правильность его действия. Зависимо от типа вентиляционной системы, технических качеств и модификации вентилятора обратный клапан монтируют перед ним, либо после него.

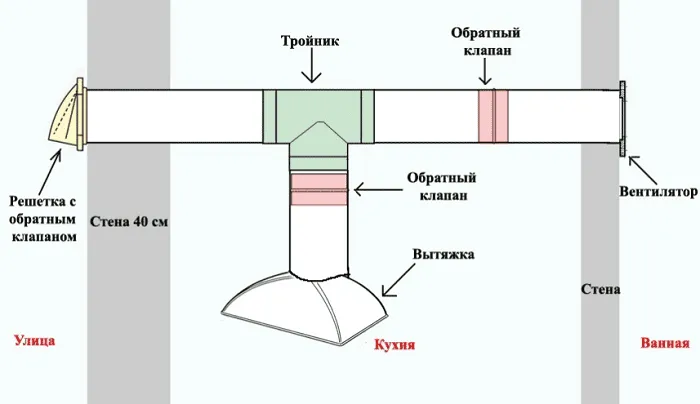

1. Кухонное помещение. Если при обустройстве принудительной вытяжки необходимо сохранить возможность использования естественной вентиляции, то на входном отверстии канала ставят тройник. К одному из патрубков тройника подключается вытяжка с обратным клапаном, к другому – только заслонка обратного действия. Такой узел лучше располагать как можно ближе к потолку, поскольку именно вверху скапливаются наиболее теплые и влажные воздушные массы.
2. Санузлы. Если ванная и туалет снабжены отдельными вентиляционными каналами, то в этом случае обратный клапан нужно поставить на входе в каждую вентшахту, и проблема будет решена. Но такой вариант встречается крайне редко. Чаще всего в многоэтажных домах вентиляционный канал имеется только в туалетной комнате. Тогда вентиляцию в ванной обеспечивают прокладкой короба сквозь стену, а задвижку ставят не только на отверстие основного канала, но также в промежуточный короб.
3. Самый сложный вариант, когда в доме есть только один вентиляционный канал, и расположен он в кухне. Принцип установки заслонок не меняется. Один обратный клапан необходимо поставить на кухонную вытяжку, второй – на короб, который ведет в ванную комнату или совмещенный санузел. Третий затвор устанавливается на трубу, ведущую в туалет, если санузел раздельный.

Способ крепления оборудования для вентиляции выбирается в зависимости от материала основы. К металлическому рукаву задвижку присоединяют ниппельным способом или посредством фланцев. Если вентиляционный канал выполнен из стенового материала (кирпича, железобетона, блоков), то крепление осуществляется строительными дюбелями, анкерами или саморезами.

Как избежать ошибок при установке

Наиболее распространенной оплошностью является установка оборудования, которое по своим параметрам не в состоянии обеспечить нормальный воздухообмен. Чаще всего это случается, когда владелец помещения старается соорудить заслонки своими руками и по собственному разумению.

Самодельные решетки и приспособления, имеющие очевидно малую площадь сечения, могут избавить от проблемы с обратной тягой. Однако они же поспособствуют возникновению застойных явлений, увеличению процента влажности в здании. Как следствие – сырость, чернота, плесень, грибок.

Надо понимать, что принудительная вентиляция нигде и никогда не работает постоянно. Это удовольствие недешевое и ничем неоправданное, поэтому качественной работе системы естественной вентиляции необходимо уделять должное внимание. Большое значение имеет соразмерность величины просвета вентиляционного канала и технических параметров обратного клапана.

Нужно учитывать тот факт, что, согласно законам физики, доля кинетической энергии перемещаемого воздушного потока тратится на открытие/закрытие лепестков клапана. Это ведет к снижению производительности устройства. Вывод – габариты вентиляционных каналов и шахт обязаны соответствовать действующим стандартам и нормам.

Обратный клапан для вентиляции – устройство достаточно простое, но весьма эффективное. При правильном выборе и грамотной установке оно непременно поможет создать комфортные и здоровые условия пребывания в помещении, благодаря качественному воздухообмену.
