Монтаж пластиковых воздуховодов

Востребованность пластиковых воздуховодов из ПВХ постепенно возрастает. Пластиковые воздуховоды уже давно пользуются популярностью не только в вентиляционных системах промышленных предприятий и административных зданий, но и в повседневной жизни. Это относится и к монтажу пластиковой вентиляции.

Вытяжка для кухни в частном доме через

В зависимости от величины производительности системы вентиляции или кондиционирования отличается и монтаж пластиковых воздуховодов. Поэтому, мы рассмотрим оба варианта монтажа: в быту (с небольшой производительностью) и на производстве (вентиляция больших масштабов).

  • Монтаж в бытовых условиях
  • Монтаж на больших объектах
  • Видео

Монтаж пластиковых воздуховодов в бытовых условиях

Когда необходимо установить систему кондиционирования воздуха в небольшом помещении или проложить воздуховод от кухонной вытяжки на улицу, нужно будет воспользоваться следующими инструментами:

  • рулетка
  • линейка
  • маркер
  • молоток
  • плоскогубцы
  • тиски
  • ножовка
  • нож
  • напильник
  • возможно герметик и пистолет для него

Для начала, перед монтажом, закупкой материалов и комплектующих, нужно определится с конфигурацией будущей вентиляционной системы. Если Вы уже приобрели вытяжку, было бы неплохо установить ее в монтажное положение, и посмотреть каким образом воздуховод соединит вытяжку с наружной решеткой, какие преграды будут на пути у пластиковых вентканалов и как их обойти.

Конечно же, чтобы избежать неловкостей и нежелаемых последствий, лучше доверить весь процесс проектирования и монтажа системы специалистам, но, если Вы считаете, что такое дело Вам по силам, тогда советую для начала набросать схемку размещения оборудования и воздуховодов.

В результате этого, можно будет наглядно увидеть сколько фасонных частей, воздуховодов  и элементов крепления необходимо будет закупить.

Как выбрать нужный вид пластиковых воздуховодов?

Пластиковые воздуховоды и фасонные части, которые могут понадобится при монтаже

После того, как все материалы для осуществления монтажа подготовлены и закуплены, можно приступать непосредственно к монтажу.

При условии, когда воздух будет удалятся наружу, за пределы помещения, необходимо проделать отверстие в стене, диаметром немного большим нежели диаметр воздуховода, что будет сквозь него проходить.Такое отверстие можно выполнить в стене для горизонтального вывода воздуховода, в перекрытии — для вертикального вывода на чердак или крышу. Их выполняют с помощью специальных инструментов, зачастую, алмазными бурами.

Пробивание стены алмазным буром

В другом случае, вытяжная система может быть присоединена к ранее установленной  общеобменной системе вентиляции.

При варианте с кухонной вытяжкой, Ваша система будет относится к местной вентиляции, но пластиковые воздуховоды можно использовать и для местных, и для общеобменных систем вентиляции

К установленной вытяжке присоединяется переход с вытяжки в короб — переход с поворотом от круглого входа в вытяжку на прямоугольный воздуховод.

Переход с вытяжки на короб

При этом, нужно позаботится о герметизации самого места присоединения.

Присоединение воздуховода к вытяжке

Далее крепят воздуховод, повороты и отводы.

Пластиковый отвод на 45°

Чтобы скреплять между собой воздуховоды и фасонный части, используют пластиковый соединитель.

Пластиковый соединитель

Существует еще много фасонных деталей с помощью которых возможно выполнить задание почти любой сложности  и обойти любое препятствие.

Когда воздуховод подходит к месту пробивки стены, на стену крепят панель. Сам же воздуховод, при прохождении через стену, следует помещать в короб.

Панель пластиковая на стену

При выполнении монтажа обязательно возникнут ситуации, когда нужно будет укорачивать некоторые части воздуховодов. Здесь пользуются рулеткой, маркером и обычной ножовкой по металлу, которая режет пластик как масло.

Резка пластиковых воздуховодов

На выходе из системы устанавливают решетку.

Пластиковая решетка на выходе

К строительным конструкциям пластиковые воздуховоды крепят с помощью хомутов, подвесок, шпилек и других элементов крепежа. Подробнее о деталях крепления воздуховодов.

Один из способов крепления пластиковых воздуховодов

В местах, где подозревается утечка воздуха или видна неплотность, нужно использовать силиконовый герметик, а еще алюминиевый скотч. Рекомендуем к прочтению статью о герметиках и уплотнителях.

Пистолет с герметиком

В итоге должна получится сеть воздуховодов, которая выглядит примерно так.

Система вентиляции из пластиковых воздуховодов

При выполнении монтажа системы из воздуховодов ПВХ следует помнить, что провисание воздуховодов не должно превышать значения 50 мм. В связи с этим рекомендую выполнить расчет креплений и расчет расстояния между креплениями.

Как всегда, при монтаже воздуховод должен быть в максимально растянутом положении. Это обеспечит высокие аэродинамические свойства, что обусловливаются низким сопротивлением потоку воздуха.

Монтаж систем вентиляции своими руками

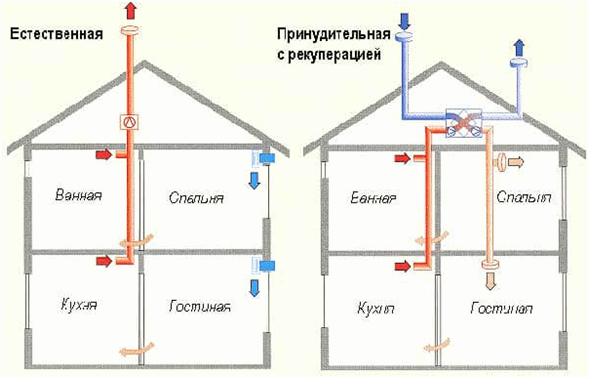

Наличие вентиляции – обязательное условие обеспечения комфортных условий пребывания людей в жилых и производственных зданиях. Монтаж вентиляции производится согласно разработанной проектной документации. В зависимости от условий эксплуатации и назначения здания вентиляция может быть следующих видов:

  1. Принудительной. Воздух вытягивается/подается в помещения вентилятором, в зависимости от количества вентиляторов и выполняемым функциям может быть приточной, вытяжной или приточно-вытяжной. Принудительная вентиляция позволяет точно рассчитать кратность обмена воздуха, эксплуатационные показатели не зависят от погодных условий. Монтаж приточно-вытяжной вентиляции – обязательное условие поддержания заданных значений микроклимата в помещениях.
  2. Естественной. Воздухообмен происходит за счет разности давления воздуха снаружи и внутри помещения. Применяется в домах и зданиях старой постройки. Не отличается эффективностью, возможен эффект обратной тяги. Кроме того, производительность естественной вентиляции не регулируется, что становится причиной увеличения потерь тепловой энергии.

Элементы и агрегаты вентиляционных систем

Монтаж систем вентиляции во многом зависит от перечня и технических характеристик элементов, входящих в нее.

  1. Трубопроводы. Могут быть металлическими или пластиковыми, вторые имеют большее применение за счет отличных эксплуатационных свойств. Смотрите на рисунке № 1
  2. Заглушки, клапаны, отводы и т. д. Служат для изменения направления и силы воздушных потоков, в случае необходимости перекрывают воздуховоды. Смотрите на рисунке № 2
  3. Фильтры, устройства противодымной защиты. Повышают безопасность пользования вентиляционными системами, препятствуют распространению очага возгорания и дыма в другие помещения, очищают воздух от вредных химических соединений. Могут иметь ручное или автоматическое управление, есть возможность подключения к центральным системам пожаротушения. Смотрите на рисунке № 3
  4. Вентиляторов. Используются осевые и радиальные вентиляторы, могут монтироваться снаружи или внутри воздуховодов. Смотрите на рисунке № 4
  5. Блока управления. Включает в себя электрическую арматуру для защиты электрического оборудования от перегрева и критических токов короткого замыкания, электронную микросхему и т. д.

Фото №1

Фото №2

Фото №3

Фото №4

Инструкция по монтажу водосточной

Конкретный перечень оборудования и спецификация указываются в проектной документации, проектирование делается на основании технического задания.

Этапы монтажа вентиляции

Во время проведения работ нужно принимать во внимание существующие правила для монтажа воздуховодов, государственные нормативные документы и отраслевые постановления. Кратность воздухообмена в жилых помещениях устанавливается положениями СНиП 2.04.05-91. С учетом исходных данных побираются воздуховоды и вентилятора, рассчитывается оптимальная скорость воздушного потока. Приобретение комплекта составляющих под данную схему вентиляцииВоздуховоды в зависимости от характеристики системы могут быть:

  1. Круглыми. Применяются для небольших зданий, могут использоваться в жилых домах, офисных или государственных зданиях небольших площадей. Смотрите на рисунке № 5
  2. Квадратными или прямоугольными. Универсального использования, могут монтироваться в вентиляционных системах во всех без исключения помещениях, в том числе и больших производственных. За счет небольшой высоты возможна скрытая установка прямоугольных воздуховодов под финишными покрытиями потолков. Смотрите на рисунке № 6
  3. Гибкими. Для соединения различных типов воздуховодов под нестандартными углами. Упрощают и ускоряют процесс монтажа. Недостаток – увеличивают сопротивление воздушного потока.

После подсчета общей длины воздуховода определяется количество поворотов, переходников, тройников и крепежных элементов. Подбираются технические характеристики и количество вентиляторов, заслонок, обратных клапанов и электрооборудования. Для обеспечения бесперебойной работы в режимах кратковременных критических нагрузок применяется коэффициент запаса.

Перенос схемы на несущую поверхность

Определяются конкретные места фиксации каждого элемента. При этом принимаются во внимание физические характеристики несущих поверхностей, вес трубопроводов, оптимальное расположение доборных элементов и расстояние между хомутами. Монтаж вентиляции выполняется по намеченному плану. Смотрите на рисунке № 7

Фото №7

Подготовка мест фиксации и крепежаТип крепежа подбирается с учетом материала изготовления несущих поверхностей, для деревянных применяются саморезы, для бетонных и кирпичных дюбели. Для круглых и квадратных труб имеются специальные хомуты. Рисуются осевые линии воздуховодов, указываются места расположения доборных элементов и специального оборудования, приблизительно намечаются отверстия под дюбели. Правила для монтажа воздуховодов рекомендуют минимизировать количество поворотов, таким образом уменьшаются непродуктивные потери давления воздушного потока. Монтаж трубопроводов и специального оборудованияПосле того как вся схема перенесена на поверхность, начинается монтаж воздуховодов. Резать пластиковые трубы можно ножовкой по металлу (долго и трудно) или болгаркой с тонким диском для резки металла. Как резать трубы?

Шаг 1. Отмерьте точную длину трубы, пользуйтесь маркером, следы от карандаша незаметны. Тем более, когда разка осуществляется болгаркой.

Шаг 2. Положите трубу на ровную поверхность. Если ее размеры небольшие, то срез можно сделать за один проход болгарки. Большие по диаметру трубы нужно резать в несколько приемов. Держите режущий инструмент точно по линии, в противном случае с обратной стороны срезы не сойдутся.

Шаг 3. Снимите заусеницы. Делать это можно монтажным ножом или шлифовальной шкуркой. Одновременно подготовьте на внешних поверхностях фаски – значительно упростится процесс соединения отдельных элементов в единую конструкцию.

После того как все заготовки подготовлены, можно приступать к их фиксации на потолке и стенах. Приложите к поверхности хомут, отметьте места сверления отверстий под дюбели. Хомуты крепите прочно, шатания и колебания не допускаются. В тройники, переходники и отводы трубы должны входить с небольшим усилием, для облегчения процесса можно пользоваться техническим вазелином. Герметичность соединения можно увеличить герметиком. Герметик должен ложиться на чистые поверхности, наносите его тонким слоем, щели следует наполнять полностью на максимально возможную глубину. Во время соединения доборных элементов нужно следить чтобы не нарушалась целостность, детали должны входить без чрезмерных усилий. Запрещаются перекосы, соединение отдельных элементов выполняется до упора торцов.

Важно. Во время фиксации трубопроводы должны находиться в ненагруженном состоянии, кронштейны должны только удерживать конструкцию, а не изгибать ее. В противном случае проявляются усталостные реакции пластика, возрастают риски образования микротрещин, которые могут со временем разрушить целостность трубопровода. Пластиковые трубы можно соединять несколькими способами:

  1. В раструб. Наиболее часто применяемый метод, соединение сборно/разборное. Внешний диаметр соединяемой трубы равняется условному проходному диметру муфты, колена или тройника. Для повышения герметичности могут применяться резиновые прокладки, сальники или жидкие герметики. Смотрите на рисунке № 8
  2. Терморезисторными фитингами. Значительно повышается прочность системы, минимизируются риски образования щелей в результате вибрации или тепловых деформаций. Прочность соединения терморезисторными фитингами достигает 80% прочности основного материала. Смотрите на рисунке № 9
  3. Стыковой сваркой. Для сварки используется специальное технологическое оборудование. Трубы нагреваются до заданной температуры и плотно прижимаются торцами друг к другу и удерживаются в таком положении до полного остывания. В результате процесса диффузии прочность шва не отличается от основного материала. Смотрите на рисунке № 10

Рисунок №8

Рисунок №9

Рисунок №10

Стыковая сварка трубы видео

В нужных местах фиксируются вентиляторы, фильтры, декоративные решетки и прочие специальные элементы и оборудование, предусмотренные в проектной документации. Тип соединения зависит от производителя оборудования, во время подбора следует изучить рекомендации.

Практический совет. При сборке трубопроводов своими руками лучше использовать соединительные муфты. Это намного упрощает процесс, не требует профессиональной подготовки и наличия специальных инструментов и оборудования. Возникают проблемы с углами поворота – лучше применять гибкие гофрированные шланги. Единственное условие – при проектировании системы принимаются во внимание дополнительные потери давления воздушного потока в гибких шлангах. Финишный этап сборки вентиляционной системы.Следует осмотреть трубопроводы по всей длине и проверить прочность крепления. При обнаружении шатаний устанавливаются дополнительные кронштейны. Расстояния между ними подбираются с учетом диаметра и толщины стенок труб. Работоспособность клапанов и задвижек проверяется на всех режимах, время срабатывания должно отвечать заводским техническим характеристикам.

При помощи тестера проверяется правильность подсоединения электрических двигателей вентиляторов и электромеханических задвижек. После включения в сеть не должно быть нехарактерных шумов и стуков. Проверяется температура корпуса двигателя, она не должна превышать установленных производителем параметров. Эффективность втягивания проверяется дымом или открытым пламенем. Сила втягивания воздушного потока должна обеспечивать необходимую кратность обмена воздуха. Все работы должны отвечать СНиП 3.05.01-85 по монтажу вентиляции. Нарушение правил может стать причиной возникновения неприятных ситуаций. Демонтаж воздуховодовПеред демонтажом вентиляции нужно внимательно осмотреть места фиксации вентиляторов, фильтров и трубопроводов. Для того чтобы предупредить поломки, определяется очередность снятия крепления. Демонтаж воздуховодов следует делать поэтапно с учетом выполняемых функций каждого элемента. После снятия хомута разбирается часть трубопровода, который он удерживал. Запрещается демонтировать сразу несколько хомутов без снятия труб.

Если для соединения использовались муфты, то они просто вынимаются. Не нужно прилагать чрезмерных усилий, если есть герметик, то он вынимается острым ножом. Заклеенные и запаянные соединения следует разрезать ножовкой или болгаркой. Разобранные таким способом элементы несколько укорачиваются, это нужно принимать во внимание во время подготовки элементов к повторному применению. Демонтированные детали сортируются по назначению и пригодности, при необходимости сразу очищаются внутренние поверхности от скопившейся пыли и грязи. Жирные загрязнения удаляются специальными моющими средствами. Заканчивается демонтаж воздуховодов заделыванием мест крепления оборудования и конструкций. Преимущества пластиковых воздуховодовИспользование современных инновационных наполнителей во время изготовления пластиковых воздуховодов придает им уникальные функции. К главным преимуществам следует отнести следующие физические характеристики:

  1. Устойчивость к жестким лучам ультрафиолетового спектра. Изделия не теряют своих первоначальных показателей не менее 50 лет, не ослабляются межмолекулярные связи, не образуются микротрещины. Правила и рекомендации монтажа трубопроводов разрешают установку систем на открытом воздухе.
  2. Пластичность. За счет пластичности пластиковые трубы могут выдерживать значительные нагрузки. Небольшая деформация под действием усилий минимизирует риски нарушения целостности.
  3. Отсутствие эффекта остаточной деформации. После снятия нагрузки материал возвращается к первоначальным геометрическим размерам и формам. Функциональность оборудования полностью восстанавливается, уменьшается количество плановых технических ремонтов, минимизируются риски понижения эффективности вентиляции.
  4. Технологичность. Пластиковые трубы легко режутся и обрабатываются обычными инструментами. Во время резания труб не образуются сколы и трещины. Большинство соединений сборно/разборные – нет проблем во время демонтажа систем. После разборки многие элементы пригодны к повторному использованию без специальной предварительной подготовки.
  5. Низкий коэффициент сопротивления воздушным потокам. Потери давления по длине воздуховода минимальные, для обеспечения нужной кратности смены воздуха можно использовать маломощные вентиляторы. Заметно сокращаются расходы на монтаж воздуховодов и вентилирование помещений.
  6. Простота ухода. На внутренних поверхностях скапливается мало пыли, большинство твердых загрязнителей удаляется потоками воздуха за пределы системы.
  7. Ремонтопригодность. В случае критических механических повреждений круглых воздуховодов есть возможность заменить только незначительную часть. Некоторые ремонтные работы проводятся без отключения всей системы, продолжается вентиляция наиболее загрязненных участков.
  8. Универсальность использования. Пластиковые воздуховоды допущены к установке государственными надзорными органами во всех без исключения помещениях. Во взрывоопасных средах используются пластики специальных марок – не накапливаются электрические статические заряды.
  9. Исключение появления искр. Если лопасти вентилятора по каким-либо причинам задевают внутренние поверхности трубопроводов, то искры от такого контакта не возникают. Трубопроводы разрешены к монтажу для систем вентиляции взрывоопасных сред.

Относительно невысокая цена и универсальные эксплуатационные характеристики значительно расширяют сферы использования материалов, монтаж воздуховодов из пластика дает заметную экономию во время установки и эксплуатации системы вентиляции.

Все тонкости монтажа и использования вентиляционных пластиковых труб своими силами

Рубрика: Своими руками

Пластиковые трубы сегодня используются повсеместно, поэтому на рынке стройматериалов именно они пользуются высоким спросом, о каких бы трубопроводах не шла речь.

Сегодня трубы из пластика применяются при монтаже систем канализации и водопровода, в прокладке газо- и теплопроводов. Монтируются такие трубы и при обеспечении зданий разного назначения вентиляцией. Это объясняется тем, что вентиляционные пластиковые трубы имеют эстетически привлекательный внешний вид. Поэтому пластиковую вентиляцию можно встретить в общественных местах, например, в фитнес-клубе, спортзале, кафе или баре.

Помимо внешнего вида, трубы из пластика, которые используются в системах вентиляции, привлекают тем, что они полностью соответствуют санитарно-гигиеническим нормам. В свою очередь возможность создавать герметичные соединения повышает надёжность вентиляции.

Бытовые и промышленные вентиляционные системы

Сегодня чаще всего для оборудования бытовой вентиляции используются оцинкованные трубы. Тем не менее, пластиковые трубы начинают вытеснять эти традиционные материалы.

В настоящее время выпускают полипропиленовые, полиуретановые и поливинилхлоридные трубы. Последние используются благодаря своей лёгкости чаще всех остальных. К тому же ПВХ-трубы не вредят здоровью, обладают высокой герметичностью, не разрушаются под воздействием ультрафиолета, их очень просто монтировать и обслуживать в процессе эксплуатации при проведении их внутренней очистки.

Пластиковые трубы невозможно использовать лишь в тех помещениях, в которых температура приближается к температуре плавления пластика. Например, в банях и саунах можно монтировать лишь металлические трубы.

В промышленности вентиляционные трубы из пластика тоже используются. Их нельзя устанавливать только в тех производственных помещениях, где температура превышает восемьдесят градусов Цельсия. Однако в этом случае пластиковые трубы можно использовать для организации внешней вентиляции, которую проводят вне помещения с высокой температурой.

Преимущества пластиковой вентиляции

Достоинствами вентиляции из пластиковых труб являются их физические характеристики. К ним относятся высокая прочность и оптимальный вес. Это позволяет легко транспортировать трубы не только на значительные расстояния, но и в пределах помещения, где проводится монтаж вентиляции.

В полный перечень преимуществ стоит включить:

  • неподверженность пластика коррозии, которая угрожает жести и железу;
  • невысокая стоимость пластиковых труб в отличие от металлических, цена на которые постоянно повышается;
  • технологические свойства труб из пластика гораздо выше, чем у труб из металла. Дело в том, что металл в процессе формовки, вальцовки и обработки становится шероховатым. Если эти шероховатости образуются на внутренней поверхности труб, воздушные потоки увеличат уровень статического сопротивления во всей системе в целом. Такого недостатка нет у пластика, что необходимо учитывать в процессе проектирования вентиляционных систем;
  • простой монтаж пластиковой вентиляции, так как трубы можно резать непосредственно в том месте, где монтируется вентиляция. В ходе монтажа и установки пластиковых труб просто корректировать трубопровод;
  • безопасность труб из пластика, поскольку они не выделяют вредных веществ в атмосферу.

Совокупность этих свойств позволяет экономить не только на монтаже, но и на обслуживании системы вентиляции.

Оборотной стороной вентиляционных пластиковых труб является низкая устойчивость пластика к воздействию огня. Именно из-за этого в большинстве случаев отдаётся предпочтение металлическим трубам, а пластиковые трубопроводы используются ограниченно. Их стараются устанавливать только на территории всего одного противопожарного отсека.

То же самое касается и тех случаев, когда нужно установить вентиляцию на промышленных предприятиях. Если вентиляция проходит через несколько пожароопасных зон, то пластиковые трубы не устанавливаются.

Поэтому, решив установить пластиковую вентиляцию, необходимо убедиться в том, что она будет обслуживать либо локальное помещение, либо комплекс помещений, относящихся к одному противопожарному отделу. При этом нужно принимать во внимание температуру в помещении, которая не должна негативно воздействовать на пластик и способствовать его плавлению.

Особенности монтажа вентиляции из пластиковых труб

Если противопоказаний к установке пластиковых труб в системах вентиляции нет, то оборудовать такую систему можно самостоятельно. При этом необходимо учесть ряд особенностей, свойственных монтажу воздуховода.

Во-первых, не стоит рассчитывать на то, что удастся обойтись полностью без металлических труб. Дело в том, что специалисты рекомендуют на выходе вентиляции установить металлическую трубу, диаметр которой должен составлять 160 миллиметров. Выходную трубу потребуется обеспечить несколькими отводами, предназначенными для прокладки труб вентиляции.

Во-вторых, может понадобиться установка вентилятора, либо всасывающего, либо нагнетающего воздух. Это необходимо сделать для того, чтобы обеспечить принудительную циркуляцию воздуха за максимально короткий промежуток времени.

В-третьих, в ряде критических ситуаций можно воспользоваться трубами, диаметр которых составляет 225 миллиметров. Этого могут потребовать конструкционные особенности помещения или архитектура здания. В этом случае зачастую домашние мастера сталкиваются с рядом инженерных проблем, которые практически невозможно решить самостоятельно, не имея специальных знаний.

В заключение отметим, что на сегодняшний день пластиковые трубы используются в системах вентиляции не как модный стройматериал. В этом вы могли убедиться, познакомившись с преимуществами пластиковых труб и их характеристиками.

С практической точки зрения пластиковые трубы привлекательны, с какой стороны не посмотри. Недаром их используют уже во всех системах инженерных коммуникаций. Дело осталось за малым — покорить и системы вентиляции, что вполне может произойти в ближайшее время.

  Источник

Выбираем и устанавливаем пластиковый воздуховод для кухни самостоятельно

Воздуховоды из современного пластика не уступают по своим характеристикам металлическимВоздуховоды нужны для оттока отработанной воздушной среды. Без них все жиры и другие примеси оседали бы на многих поверхностях. Также с помощью воздуховода можно вывести за пределы кухни неприятные запахи. Нужно правильно подобрать такой воздуховод, чтобы на высоком уровне эффективности поддержать систему вентиляции. Из данной статьи вы узнаете, как именно это сделать; также рассмотрим, какие бывают воздуховоды (в частности, поговорим о воздуховоде в виде гофры), их основные достоинства, недостатки и многое другое.

Инструкция по монтажу водосточной

Для кухонных вытяжек существует множество пластиковых труб. Они подразделяются на:

  • полиуретановые;
  • пвх (поливинилхлоридные);
  • полипропиленовые;

Благодаря округлым сгибам пластиковый воздуховод отличается бесшумной работой

Также они бывают следующих форм и размеров:

  • Кухонные. Такие конструкции идеально подходят для кухонных помещений по стилю и размерам;
  • Круглые. Эти воздуховоды применяют в вентиляционных системах для длинных трасс;
  • Прямоугольные. Используются в быту. Размеры такого воздуховода в основном бывают двух видов: 60*204 мм и 60*120 мм;
  • Гибкие. Данный вид воздуховодов бывает как прямоугольный, так и круглый. Прямоугольный применяется для монтажа вытяжки. В основном, он используется на различных предприятиях. Но прямоугольный воздуховод не сравнится в эффективности с круглым. Ведь поток воздуха, который через него проходит, сопротивления встречает гораздо меньше.

Помимо этих типов, воздуховоды бывают двух видов:

  1. Гофрированные. Главный минус этого воздуховода в его непривлекательном внешнем виде. Не каждый человек захочет иметь дома заводской элемент, ведь ещё требуется каким-то образом его скрыть. Зато гофра с легкостью разрезается ножницами, а также не издаёт посторонних звуков и гулов. Гофрированные воздуховоды сделаны из тонкого алюминия. Гофра в растянутом состоянии составляет около трёх метров. Специалисты также говорят, что гофра должна сгибаться лишь в состоянии сжатия, иначе её попросту можно повредить.
  2. Пластиковые. Воздуховод из пластика состоит из различных соединений, основой которых могут служить пвх, силикон и многие другие материалы. Чаще всего для кухни выбирают пвх, так как он очень лёгкий и его не трудно склеить, либо же спаять. Самое главное преимущество пвх – гигиеничность. Срок службы пластикового воздуховода из пвх составляет более 100 лет.

Полиуретановые и пропиленовые воздуховоды

Полиуретановый воздуховод легче и прочнее воздуховода из обычного пластика, но его цена несколько вышеВыше были частично рассмотрены воздуховоды из пвх. Помимо этого материала, существует ещё два основных, из которых изготавливают это оборудование:

  • Полиуретановый. Их отличительная особенность – прочность и легкость. Считается, что полиуретановый воздуховод при правильном использовании может прослужить даже дольше, чем аналогичный из пвх. Также они обладают высокой химической стойкостью к любой агрессивной среде и со сложностью подвергаются возгоранию.
  • Пропиленовый. Пропилен – это белый, термопластичный твёрдый материал. Воздуховод из него довольно прочен и пластичен. От -45 до 85 градусов – именно при такой температуре возможна правильная работа таких воздуховодов. Срок их службы – более 50 лет.

Сечения воздуховодов

Сечения воздуховодов подбираются исходя из того, какова особенность его расположения. Плюсом пластикового воздуховода является то, что он легко размещается между пространством подвесных потолков. Внешний вид труб таков, что даже если они находятся на видном месте, то дизайн помещения совершенно от этого не портится.

Диаметр пластикового воздуховода считается исходя из мощности вытяжки

Выпускается различная арматура и фурнитура. Она нужна, чтобы перекрыть определенные участки вытяжки. С помощью этого становится возможным объединить в одну сеть несколько воздуховодов.

Также производители поставляют множество видов крепежей, с которыми можно добиться прочного крепления на поверхностях стен.

Прямоугольное сечение

Пластиковые воздуховоды с прямоугольным сечением занимают мало места и стоят недорого, так как являются самой популярной модельюРассмотрим подробно такое сечение воздуховодов, как прямоугольное. Такой воздуховод чаще всего используется в частных домах или коттеджах, а также в лабораториях и цехах.

Как выглядит этот вид воздуховодов? Это несколько пластиковых коробов, у которых их ширина в несколько раз больше собственной высоты. С помощью профиля пластиковый прямоугольный воздуховод довольно просто монтировать.

Так как различных фасонных частей существует великое множество, то можно не беспокоиться за то, что система вентиляции не будет герметичной.

Если сравнивать с круглыми воздуховодами, то прямоугольные более компактны, и их проще разместить так, чтобы не было заметно.

Достоинства и недостатки пластиковых труб

Плюсы

  • материал является экологически чистым, поэтому можно не беспокоиться, что в жилье или окружающую среду попадут какие-либо вредные вещества;
  • по своим свойствам пластиковые воздуховоды значительно превосходят металлические;
  • монтаж пластиковых труб осуществляется проще, чем металлических;
  • пластиковые воздуховоды не подвержены коррозии;
  • пластиковые воздуховоды стоят гораздо меньше, чем аналогичные металлические.

Минусы

Что не может не радовать, пластиковый воздуховод практически не имеет минусов. Единственным недостатком можно назвать то, что такие воздуховоды имеют низкую огнестойкость.

Монтаж воздуховодов

Необходимые инструменты

  • Установить воздуховод можно и самостоятельно, главное — иметь необходимый инструмент и следовать инструкциилинейка;
  • маркер или карандаш;
  • рулетка;
  • ножницы по металлу;
  • молоток;
  • строительный нож;
  • плоскогубцы;
  • наждачная бумага;
  • напильники;
  • болгарка;
  • шуруповёрт;
  • тиски;
  • электродрель;
  • пистолет для герметика из силикона;
  • пистолет для монтажной пены;
  • ножовка по металлу;
  • электрический лобзик.

Основные правила монтажа

Воздуховод обязан быть растянут максимально, когда происходит его монтаж. Чтобы разрезать пластик, сначала нужно замерить его длину и нанести маркером соответствующую отметку. После следует разрезать его ножом.

Прежде чем соединить воздуховод с вытяжкой, нужно произвести процесс герметизации. После чего хомутом требуется закрепить сам воздуховод.

Внимание! Провисание воздуховода должно быть не больше 50 миллиметров.

После этих операций начинается запуск и тестирование вентиляционной системы. Если это делать не своими руками, а с помощью мастера, то за монтаж и подключение вы заплатите более 1000 рублей.

Существуют ли ошибки при монтаже пластиковых воздуховодов? Да, и основной является следующая: не учитывается поток воздуха по спирали. Эта ошибка может обернуться быстрым износом вентиляционного оборудования.

Чтобы избежать данной ошибки, достаточно посоветоваться с продавцом и взять пластиковый воздуховод чуть большего диаметра.

Также рекомендуем вам просмотреть данное видео:

Заключение

Сегодня применение пластиковых воздуховодов очень возросло. Объяснить это можно тем, что по своим техническим характеристикам эти изделия отличаются высокой прочностью и долгим сроком службы. К тому же, они не подвержены коррозии, поэтому им не страшны какие-либо маленькие царапины.

Из этой статьи вы узнали о том, какие бывают воздуховоды и как их правильно монтировать и использовать. Помните, что к их выбору нужно отнестись с особой тщательностью, ведь правильно подобранный воздуховод обеспечит практически полное отсутствие любых проблем, связанных с ним.
