Виды приспособлений для прокладки кабель-канала для проводки

Крепление на поверхности гипсокартонных плит

Прикреплять короба стандартными метизами к гипсокартонным плитам (далее в тексте — ГКП) представляет собой значительную сложность, так как ГКП представляют собой слой гипса, заключенный между слоями бумаги. Прочность на сжатие такого гипсокартона является ключевой. Если вас интересует использование кабель-канала для проводки, давайте обсудим этот вопрос подробнее.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

• настенные ПВХ короба жёсткого типа;
• мягкие виниловые кабель каналы;
• стальные оцинкованные и алюминиевые короба;
• гофра;
• напольные каналы – плинтусы;
• потолочные карнизы – галтели;
• подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

1. Линейка и рулетка;
2. Маркер или карандаш;
3. Лазерный уровень;
4. Перфоратор;
5. Молоток;
6. Пила-ножовка или угловая машинка с пильным диском;
7. Кабель каналы;
8. Угловая фурнитура;
9. Дюбели.

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

1. На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
2. Лазерным уровнем контролируют горизонт и вертикаль разметки;
3. Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
4. Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
5. В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
6. Углы поворотов закрывают фурнитурными крышками;
7. На короба устанавливают верхнюю панель, защёлкивая замки;
8. Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

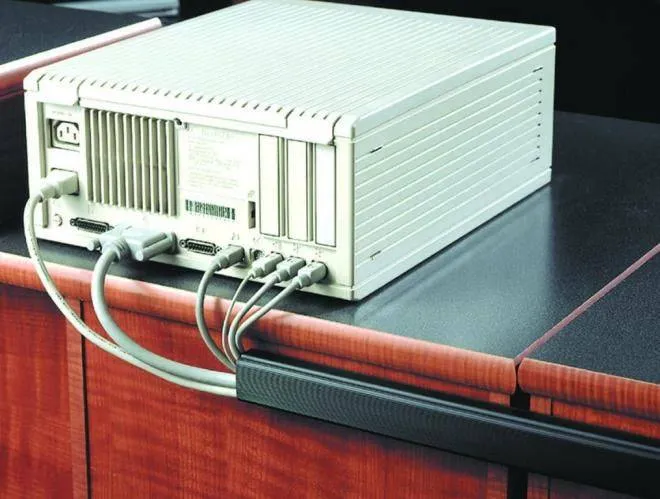

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

Гофра

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

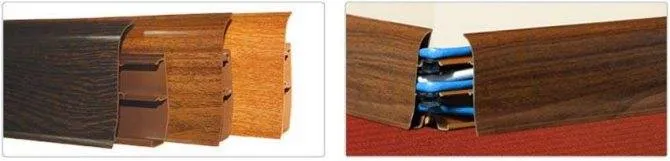

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

Размеры

Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:

• многоугольные;
• треугольные;
•  и другие;

Длина продукции в упаковке составляет:

• 15 м;
• 16 м;
• 20 м;
• 42 м.
• 70 м.
• 100 м.

Сечение:

• 12×12;
• 16×16;
• 20×10;
• 40×16;
• 60×40;
• 80×40;
• 100×60 и другие;

Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.

Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.

кабель-канал 100×60

Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.

Самые распространённые размеры специализированных коробов:

• 80×60;
• 60×40;
• 40×16;
• 25×16;
• 12×12;
• 100×60;
• 80×40;
• 40×25;
• 25×25;
• 16×16;

Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.

При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

• напольные;
• перфорированные;
• гибкие;
• магистральные;
• прозрачные;

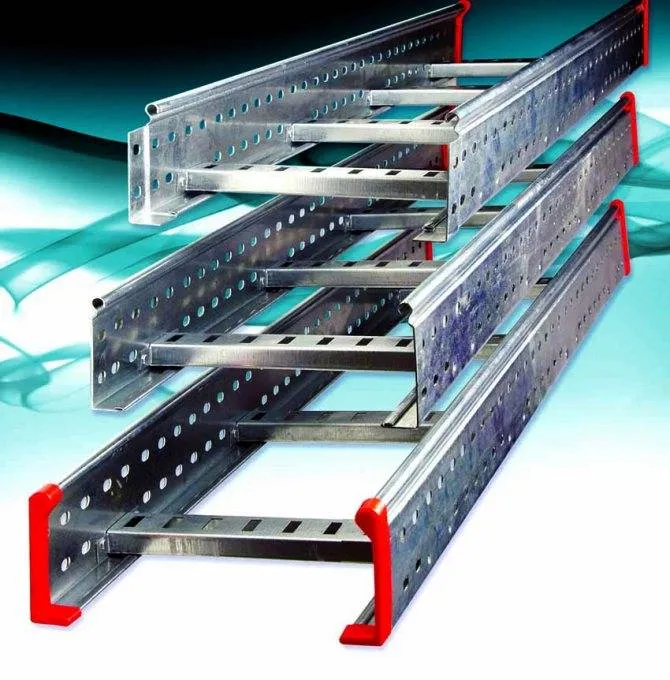

• лестничные;
• мини-кабели;
• парапетные;
• плинтусные;
• угловые;
• проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
   • гибкость;
   • влагоустойчивость;
   • прочность;
   • мягкость;
3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

• светлые;
• белые;
• цветные;
• под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

• заглушки;
• соединительные углы;
• т-образные углы;
• л-образные углы;
• внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

• DKC;
• ОМиС;
• АСКО;
• Теко;
• ИЭК;
• Moll;
• Legrand;
• Replast;
• ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

1. Сертификат Ростеста.
2. Повышенный уровень пылевлагозащиты.
3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

1. Закруглённая форма.
2. Эстетичный вид.
3. Изготовлен из экологически чистых материалов.

Наружная электропроводка

Ее применяют при монтаже уличного освещения, подведении электричества к садово-дачным постройкам (гараж, баня, хозблок) или на чердак строения.

Наружная электропроводка может быть осуществлена следующими способами:

• Прокладка по воздуху между опорами (тросовая или струнная электропроводка),
• Прокладка по поверхности зданий и построек,
• Подземная прокладка (скрытая проводка).

На заметку!

Для выбора наиболее подходящего способа прокладки кабеля нужно руководствоваться Правилами устройства электроустановок (ПУЭ).

Также на выбор влияют условия окружающей среды (в чердачных помещениях необходимо позаботиться о надежной защите кабельной системы от влаги, а в деревянном доме – от возгорания).

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

• Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
• Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
• Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль	Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
	12х12	130	1
	15х10	135	1
	16х16	230	1
	20х10	180	1
	25х16	360	1,1
	25х25	563	1,1
	40х16	576	1,3
	40х25	900	1,3
	40х40	1440	1,3
	60х40	2160	1,7
	60х60	3240	1,7
	80х40	2880	1,7
	80х60	4320	1,7
	3600	2
	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Что такое кабель канал?

Использование узких и длинных защитных коробов для укладки проводки практикуется не только в складских помещениях или цехах, нередко к такому способу прибегают в жилой зоне, чтобы избежать дорогостоящего ремонта. Данные изделия сейчас выпускаются в привлекательном дизайне, разной расцветки, имеют широкий выбор типоразмеров. Устройство кабель канала зависит от его разновидности и материала. Существуют напольные, парапетные и плинтусные варианты. Для улучшения эстетичного вида и удобства сборки короба поставляются с дополнительными элементами:

• заглушками;
• Л-образными и Т-образными уголками;
• тройниками;
• внутренними и внешними углами.

Для чего нужен кабель канал?

Обустройство открытой проводки обходится дешевле. При данном способе монтажа не нужно вырезать в стенах углубления и заниматься трудоемкими штукатурными работами. Главные минусы такого метода – связки проводов слабо защищены от механических повреждений, нередко мешают передвижению и смотрятся в интерьере непрезентабельно. Кабель каналы для электропроводки способны отлично скрывать все перечисленные недочеты, упрощая проведение ремонтных работ, удешевляя смету.

Плюсы использования кабель каналов:

1. Открытая электропроводка не портит интерьер.
2. Провода лучше защищены от повреждений.
3. При ремонте кабеля легко вытащить из коробов для замены.
4. Уменьшается риск распространения пламени при замыкании.

Недостатки кабель каналов:

1. Не всегда подходят по стилю интерьера.
2. Лоток отбирает немного пространства у стены.
3. В местах передвижения канал можно случайно сбить с крепежа или повредить.
4. Прокладка кабель каналов требует во многих случаях использования дополнительных аксессуаров.

Из чего сделан кабель канал?

В зависимости от местных условий, сметы, способа установки и стиля интерьера выбор материала электроустановочных изделий может варьироваться. Например, бетонные лотки проще монтировать в высотных зданиях, а стальные и алюминиевые короба обладают хорошей жесткостью и защитят проводку даже в самых опасных местах. ПВХ короба по стоимости самые недорогие, славятся разнообразным дизайном, отлично подходят для разводки кабелей освещения или связи в частном секторе и жилых обустроенных помещениях.

Разновидности кабель каналов по материалам:

1. Металлический кабель канал – долговечные, крепкие, покрыты антикоррозионным слоем изделия, их основа чаще перфорированная для облегчения монтажа. Минус стальных лотков – сравнительно большой вес.
2. Алюминиевый электроустановочный кабель канал – славится прочностью, пожароустойчивостью и влагоустойчивыми качествами, жесткий корпус обеспечивает отличную защиту.
3. Пластиковые кабель каналы – выпускают фигурной формы и разной расцветки, стоят недорого. ПВХ лотки обладают приемлемой гибкостью и огнестойкостью, их проще подобрать по дизайну для любого интерьера. АБС-пластик – самозатухающий материал.
4. Бетонные кабель каналы для проводов – сравнительно тяжелые, вызывают сложности при монтаже. Ток они не проводят, являются огнеупорными, в высотных зданиях используются в местах экстренной эвакуации.

Материалы изготовления кабель-каналов, их преимущества и недостатки

Некоторые считают, что такие изделия имеют чисто декоративное назначение, но это совершенно не соответствует действительности. Кабельный канал для электропроводки создан для защиты потребителя в случае возникновения внештатной ситуации (короткое замыкание, перегруз проводки по мощности). Различные материалы, используемые при его производстве, имеют отличные друг от друга характеристики, не остановиться на которых нельзя. Почему же в частных домах, в основном, используются пластиковые короба для проводов, а на производстве больше в «почете» металлические? Как оказалось, причин такому разделению несколько.

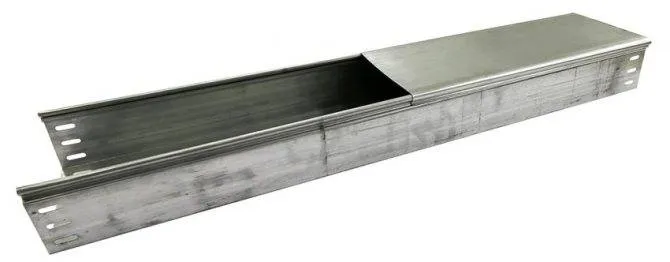

Так выглядят металлические кабель-каналы…

Металлические короба для прокладки кабеля и их особенности

Металлический короб для проводки не слишком эстетичен. Однако, если говорить о безопасности, то здесь она на высоте и сейчас поймем почему. На производствах часто используются открытые короба, расположенные по стенам или под потолком. При этом они достаточно широкие, чтобы вместить в себя довольно толстые жгуты кабелей с немалым сечением. Закрытые кабель-каналы здесь не подойдут по той причине, что, когда магнитные поля каждого из проводов встречаются, происходит небольшой нагрев. Если при этом пространство вокруг замкнуто, температура начинает возрастать, повышая сопротивление кабеля, что влечет за собой еще больший его нагрев – и так до воспламенения или отключения автоматики. В открытых же коробах естественная вентиляцияпредотвращает этот процесс.

Железо, как известно, хороший проводник, а значит при использовании металлических коробов для электропроводки появляется возможность его заземления. В этом случае, при нарушении изоляции токонесущего провода разряд тока пойдет по пути наименьшего сопротивления, в землю, чем обеспечивается безопасность человека. Именно по этой причине не допускается укладка кабелей в стальных электрических коробах один на другой. Каждый из проводников должен иметь прямой контакт изоляции с металлом.

…а это обычные открытые подвесные короба

Использование для прокладки провода пластиковых коробов

Изделия из этого материала так же могут быть открытыми и закрытыми, однако в этом случае исключена возможность заземления конструкции. Несмотря на меньшую стоимость открытого короба из пластика, его использование менее популярно. Дело в том, что помимо меньшей безопасности такие конструкции не такие прочные, как металлические. Чаще всего пластиковые короба для электропроводки открытого типа используют на производствах при небольшом количестве кабелей.

Кабель-канал ПВХ закрытого типа получил довольно широкое распространение в монтаже открытой бытовой электропроводки. Несмотря на невозможность его заземления, он имеет возможность другого способа защиты от перегрева токонесущих жил.

Плинтус по сути тоже является кабель-каналом

Современные пластиковые кабель-каналы имеют довольно эстетичный внешний вид и различные цветовые решения, что позволяет их монтаж без ущерба для дизайна жилых помещений. Форма таких изделий так же может быть разнообразной.

Если говорить о безопасности, то она у подобных коробов закрытого типа так же на высоте. Самозатухающий ПВХ, из которого они изготовлены, не дает пламени, при его возникновении, разгореться. Этому же способствует и плотно закрытая крышка кабель-канала, которая не дает доступа кислороду для полноценного горения. Таким образом выигрывается некоторое время для того, чтобы защитная автоматика отключила напряжение в сети.

Перфорированные пластиковые изделия обеспечивают естественную вентиляцию

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Насколько бы безопасными не были кабель-каналы, никакой их защиты не хватит, если не установлена автоматика на вводе или же она неисправна. Все защитные свойства различных материалов и устройств должны работать сообща. Только в этом случае можно быть уверенным в безопасности.”

Виды кабельканалов и присущие им характеристики

В настоящее время в продаже присутствует широкий ассортимент коробов для кабель каналов, в котором любой желающий может выбрать необходимые товары под свои цели и по устраивающим его ценам. Производители кабель каналов предлагают потребителями следующие виды изделий:

• лестничные;
• плинтусные;
• угловые;
• напольные;
• мини-кабели;
• проволочные;
• магистральные;
• гибкие;
• перфорированные;
• прозрачные.

Редакторы сайта рекомендуют ознакомиться с расшифровкой степеней защиты IP.

Классификация кабель каналов в зависимости от материала изготовления

Большую часть продукции, продающейся в строительных фирмах и магазинах, составляют пластиковые кабель каналы. Это вызвано следующими причинами:

1. Такие коробы соответствуют всем требованиям госта и могут с успехом применяться для изоляции электропроводки в вашем офисе или жилом помещении.
2. Цены на них ниже, чем на их металлические аналоги, и, как правило, такие изделия не уступают им в сроке службы.
3. Пластиковые кабель каналы легче по весу, чем металлические, а значит, вы можете сэкономить на крепёжных материалах.

Коробы из алюминия применяются преимущественно на промышленных предприятиях. Почему так? Дело в том, что в отношении промышленных объектов действуют очень строгие правила, касающиеся пожарной безопасности, а алюминий как раз является таким металлом, который обладает отличными огнеупорными свойствами. Кроме того, алюминий может похвастаться прекрасной влагоустойчивостью, гибкостью и неплохой прочностью.

Если вы придаёте существенное значение дизайну помещения, тогда вам следует присмотреться к коробам из стали, потому что только стальные кабель каналы выпускают в различных цветовых вариантах. При покупке товара у официальных дилеров изделия будут обработаны от коррозии цинком согласно требованиям, предъявляемым гостом. И, разумеется, подобная продукция имеет примерно такой же срок службы, как и её пластиковые аналоги.

Классификация видов кабель каналов по их популярности

Они подразделяются на следующие три типа:

• плинтусные кабель каналы обычно монтируются в жилых помещениях, поскольку, благодаря многообразию форм, они легко и непринуждённо вписываются в практически любой дизайн и интерьер;
• напольные коробы сконструированы особым образом, поэтому их можно использовать для того, чтобы проложить проводку в местах с ограниченным доступом. Их главным преимуществом является овальная форма, благодаря которой изоляция кабелей и проводов внутри короба гарантированно не сотрётся от случайных взаимодействий с углами, как в прямоугольных коробах;
• парапетные коробы предназначены для предохранения электропроводки от вредного воздействия кондиционеров, например, от конденсата, образующегося во время их работы, или тепловентиляторов, которые могут оплавить изоляцию и вызвать короткое замыкание. Чаще всего такие изделия монтируются в офисных помещениях и на заводах.

Гофрированные пластиковые трубы

Если кабель-каналы, пластиковые или металлические, больше подходят для ровных поверхностей, то в случае частых переходов между плоскостями или поворотами их монтаж будет чрезвычайно затруднен из-за необходимости использовать большое количество дополнительных комплектующих. В таких условиях более подходящим материалом будут гибкие трубы, которые изгибаются под любым углом, а крепятся по всей длине на стандартные клипсы.

Внешне гофрированная пластиковая труба выглядит как эластичный канал круглого сечения. Применяется для прокладки любых кабелей и проводов, обеспечивая им дополнительную защиту от влажности и механических повреждений. Преимущественно используется при монтаже электроцепей со сложной траекторией прокладки проводов – фальшполы, подвесные потолки, электропроводка за гипсокартонными стенами.

Размеры и комплектующие

Для производства гофрированных пластиковых труб применяется ПВХ

Чаще всего применяются изделия с внутренним диаметром от 16 до 32 мм, но при выборе надо дополнительно обращать внимание на назначение гофры – она может быть легкой или тяжелой

Первые это стандартные изделия, которые применяются для монтажа линий электроцепей внутри зданий. Тяжелые гофры дают более солидную защиту и могут использоваться вне помещений, а в отдельных случаях и под водой.

Так как в длинных магистралях протолкнуть провод через трубу без вспомогательных деталей не всегда получается, то дополнительно гофры могут комплектоваться зондами из металлической одножильной «стальки», впрочем, обычно у монтажников есть своя.

Размеры гофрированный труб для кабеля:

Заголовок	Наружный диаметр, мм	Внутрений диаметр, мм
Гофрированная ПВХ труба без зонда	16	10,7
14,1
25	18,3
32	24,3
40	31,2
50	39,6
63	5,6
Гофрированная ПВХ труба с зондом	16	10,7
20	14,1
25	18,3
32	24,3
40	31,2
50	39,6
63	50,6

+ Плюсы пластиковых гофрированных труб

1. Незаменимы для прокладки проводов на неровных поверхностях или при необходимости делать частые повороты магистрали.
2. Обычно герметичны по всей длине, поэтому надежно защищают провода от повышенной влажности.
3. Дополнительная защита кабелей от механических повреждений, а людей от поражения электрическим током.
4. Крепление на клипсы одно из самых простых для монтажа и обслуживания – вставить или извлечь из них гофру можно без дополнительных инструментов.
5. Плюс к противопожарной безопасности – пластик, из которого изготавливается гофра, содержит присадки, препятствующие горению. При замыкании проводки гофра не вспыхнет, а просто расплавится.

— Минусы пластиковых гофрированных труб

1. Плохо переносят отрицательные температуры – при переохлаждении теряют упругость и ломаются, поэтому больше подходят для внутренних работ.
2. При чрезмерно большом количестве поворотов и изгибов протяжка кабеля внутри гофры будет сильно затруднена, а иногда и невозможна, поэтому придется сначала затягивать внутрь провода и потом выполнять общий монтаж.

Почему нельзя использовать кабель ПВС для проводки?

Кабель ПВС — это кабель, в котором используется медный проводник с ПВХ-изоляцией и ПВХ-оболочкой. Он может использоваться для различных электрических приборов, таких как лампы, удлинители, стиральные машины, утюги и т.д.

Однако кабель ПВС не рекомендуется использовать для проводки в стене или в качестве кабеля для подключения электрических розеток и выключателей. Это связано с тем, что кабель ПВС не имеет достаточной жесткости и механической прочности, чтобы выдерживать нагрузки, которые могут возникать при проводке в стенах или при установке внутри электрощитов.

Вместо кабеля ПВС для проводки в стенах рекомендуется использовать специальный провод для электромонтажа, например, провод ВВГнг-LS (маркировка ВВГнг-LS означает, что это кабель с медным жилами, в изоляции из ПВХ и с негорючей оболочкой). Он имеет более жесткую конструкцию и высокую механическую прочность, что позволяет использовать его в качестве кабеля для электрических розеток и выключателей, а также для проводки внутри стен.

Важно учитывать, что для электромонтажных работ лучше обращаться к специалистам, которые могут правильно подобрать и установить кабель в соответствии со всеми необходимыми требованиями и нормами безопасности.
