Для чего используется гофра в глушителе и методы замены выхлопной системы
Отработанные газы в легковых автомобилях выводятся в атмосферу через пространство за задним бампером. Это сделано с целью уменьшить риск их попадания в салон. Ключевая фраза «для чего нужна гофра» также может быть включена в новую версию текста.
Как влияет гофра глушителя на работу двигателя
Строго говоря, данное соединение давно уже гофрой не является. Гофрирование создаётся на листовом металле для придания ему анизотропных свойств, то есть повышения жёсткости в одном направлении прикладывания силы и понижения в другом.
В современном автомобиле гофры (сильфоны) в чистом виде в выхлопной системе уже не используются. Здесь ставят плетёные вваренные вставки, по инерции называемые гофрами. Но в некоторых из них действительно есть элементы, действующие по принципу гофрирования.
Появление подобных устройств позволяет решить ряд проблем:
- гибкая вставка существенно уменьшает динамические нагрузки на выпускной тракт, сокращается вероятность появления трещин;
- гофра позволяет некоторое смещение приёмного и выходного фланцев в пространстве, осевое. радиальное и угловое, что снижает требования к точности изготовления крупногабаритных деталей, а следовательно и их стоимость;
- изменение положения двигателя, как в результате вибраций или реактивных моментов, так и долговременное, при износе упругих креплений, компенсируется деформацией гибкого соединения, не вызывая дальнейших разрушений.
Исправная гибкая муфта оказывает исключительно положительное влияние на работу двигателя, снижая общую вибронагруженность автомобиля, при этом никак не мешает свободному выходу отработавших газов.
Неприятности начинаются по мере износа и разрушения гофры;
- возрастает сопротивление на выхлопе из-за появления посторонних деталей в потоке;
- увеличивается внешний шум, прогоревшая или порвавшаяся муфта пропускает газ наружу до глушителя и резонатора;
- искажается структура крепления деталей выпускного тракта, они могут начать задевать за дорогу и ломаться.
Гибкие муфты достаточно надёжны, что определяется особенностями их конструкции.

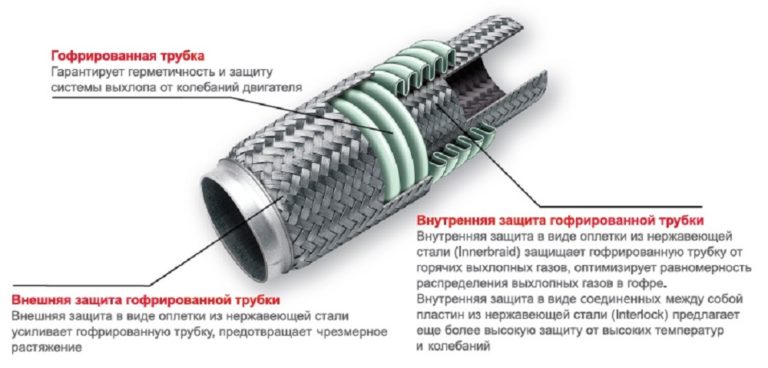

Виды гофры
Устройство муфт определяется предъявляемыми к ним требованиями. Гофра должна быть:
- нержавеющей;
- выдерживающей высокие температуры выхлопных газов;
- гибкой, при этом прочной;
- герметичной.
При изготовлении используются технологии плетения из нержавеющей проволоки и применения упругих формованных пластин.
Двойная оплетка
Самая простая гофра изготовлена из двух слоёв, особым образом сплетённых. Плотная упаковка проволоки позволяет удерживать газы, хотя говорить о полной герметичности сложно.
Зато такие муфты очень недорого стоят и они наиболее гибкие, хорошо гасят вибрационные нагрузки. Но служат недолго, нуждаясь в частой замене из-за разрыва тонкой проволочной структуры.
Тройная оплетка
Все качественные гофры имеют три и более слоёв. Среди них могут быть как плетёные, так и в виде металлического рукава. С рукавами муфты имеют торговое наименование Interlock или Hydra, а просто обладающие многослойным плетением – Innerbraid.
Последний тип легко определить, заглянув внутрь трубы. Там вместо плетёнки можно увидеть листовую нержавеющую сталь, различными способами отформованную для придания гибкости.
Многослойные гофры стоят дороже и обладают меньшей гибкостью, что никак не мешает им нормально работать, поскольку крепёж выпускной системы на это рассчитан.
Надо только иметь в виду, что некоторые ремонтные вставки ограничены по характеру взаимного перемещения фланцев, например на скручивание. Это надо учитывать при подборе запчастей для ремонта.

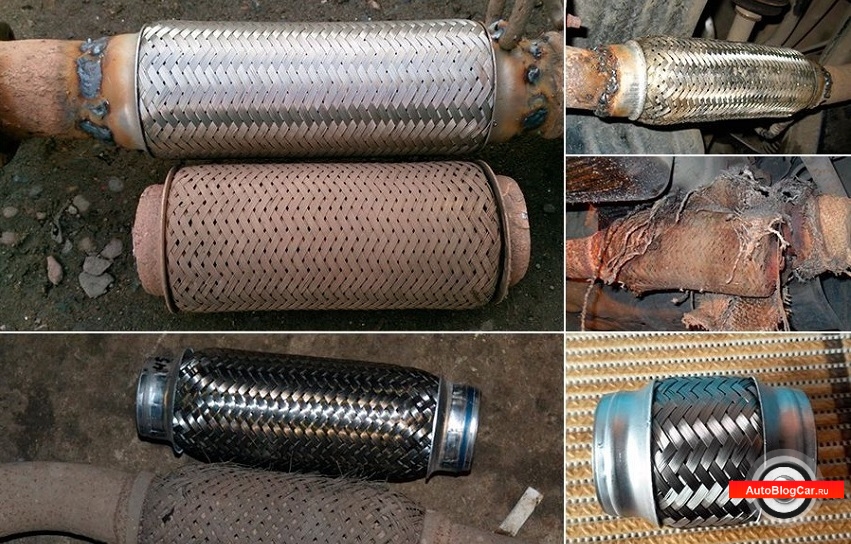

Последствия повреждения гофры
Износ и прогорание муфты вызывает появление неприятного громкого звука под машиной и проникновение выхлопных газов в салон. Последнее достаточно опасно, поэтому откладывать ремонт не стоит.
Определить неисправность несложно, наружная оплётка к этому времени уже превращается в лохмотья, а места нештатного выхода газов отмечены следами копоти.
Внутри отделяющиеся куски рукава и оплётки закупоривают канал, что мешает нормальной продувке.
Мощность снижается, расход возрастает, а характер обтекания внутреннего разлохмачивания гофры вызывает непредсказуемые звуки. Часто вынуждающие искать неисправность в подвеске или двигателе.

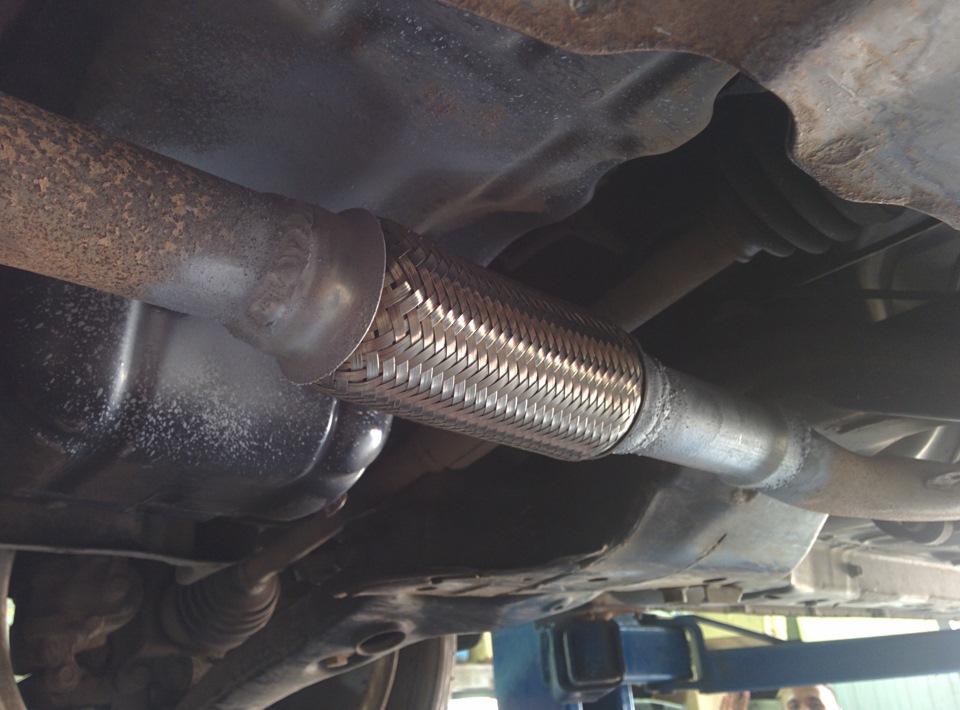

Замена гофры глушителя своими руками
Далеко не на всех машинах предусмотрена замена гофры. Обычно производители стремятся заставить владельца машины покупать участок трубы в сборе, иногда вместе с резонатором. Но ремонтные гофры продаются, а в их замене нет ничего сложного, хотя потребуются устойчивые навыки в слесарной работе.
Ситуация усложнена тем, что весь крепёж выхлопной системы обычно сильно коррозирует, разобрать там без поломок мало что получится. Приступая к работе надо представлять себе, что может потребоваться при худшем варианте развития событий.
Сами гофры нормируются по диаметру отверстий труб и длине всей конструкции. Нужный артикул можно подобрать в каталогах торгующих организаций, зная номер оригинальной детали. Или самостоятельно измерить диаметры и длину, для чего достаточно смотровой ямы, линейки и штангенциркуля.
Сварка
Практически всегда эластичные вставки меняются с использованием сварки. Можно варить электродом, но это искусство сейчас мало востребовано, везде пользуются проволочным полуавтоматом в среде углекислоты. Им легко варят даже начинающие.
Участок выхлопной системы, содержащий гофру, снимается с машины и раскладывается для удаления старой муфты. Линии отреза размечаются по размерам новой детали. Рез производится болгаркой, тонким диском, строго перпендикулярно к оси труб.
Замена гофры глушителя за 1 минуту
Новая деталь прихватывается к зачищенным торцам труб с соблюдением геометрии детали, после чего герметично обваривается. Монтаж производится в обратном порядке, при этом лучше заменить на новый весь доступный крепёж, уже повреждённый коррозией.
Без сварки
Если конструкцией автомобиля предусмотрена замена гофры традиционным для переборки выхлопной системы способом – круглыми хомутами, то владельцу повезло, сварка ему не потребуется. Хотя открутить приржавевшие гайки иногда просто нереально, поэтому болгарка скорее всего нужна.
Соединение отмачивается проникающими составами и разбирается. Перед сборкой стыки промазываются специальным высокотемпературным герметиком для выхлопной системы. Именно специальным, поскольку верить обещаниям на этикетках обычных силиконовых герметиков нельзя, никакие «1500 градусов» они не выдержат.
Вполне возможна переделка неразборного соединения гофры с трубами в разборное под хомуты. За образец берутся прочие стыки в системе выхлопа. Потребуются отрезки труб, крепёж и фантазия. Но всё же гораздо проще использовать сварку.
С помощью бинта
В качестве временной меры можно перебинтовать разорванное соединение. Используется принцип армирования пластика.
В качестве наполнителя можно применить любой состав типа «холодная сварка», все они изготавливаются на базе эпоксидных смол. Выбирается самый пластичный и дешёвый, поскольку потребуется его много.
Повреждённый участок обматывается бинтом, можно использовать обычный медицинский, при этом пропитывается эпоксидным компаундом.
После полимеризации образуется нечто вроде стеклопластикового рукава, который не обладает эластичностью, но временно будет мешать выхлопу попадать в салон. Можно будет доехать до места, где есть подъёмник и сварочный аппарат, после чего заменить гофру на новую.
