Сегодня на рынке строительных материалов представлено обширное разнообразие продукции для обустройства и защиты электропроводки. Давайте рассмотрим различные методы прокладки кабеля в гофре, учитывая рабочие условия в различных ситуациях.
Техническое описание

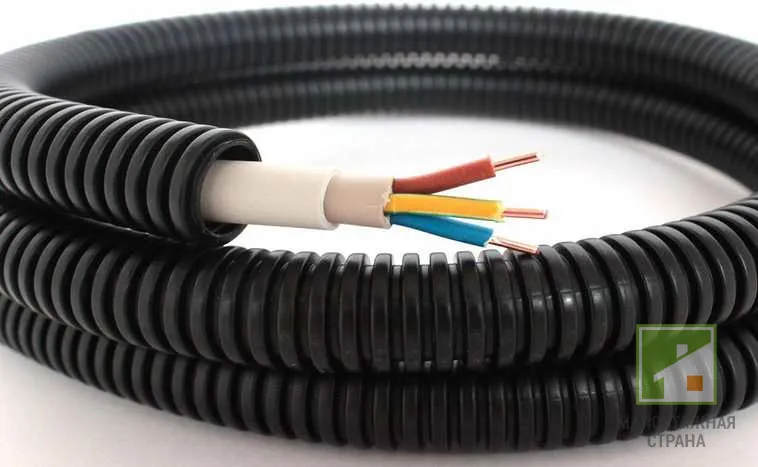

Под гофрой подразумевается тип гибкого канала. Одно из основных применений – прокладка провода в гофре. Для изготовления изделий применяются металлические сплавы либо полимерные составы. В таблице рассмотрены краткие характеристики с достоинствами и недостатками различных образцов.
| Материал | Достоинства | Недостатки |
| Металл | Допускается монтаж по стенам внутри и снаружи помещения, монтировать скрытую и открытую проводку. Обладает хорошей механической прочностью и долго служит при соблюдении условий эксплуатации. | Необходимо соединять с линией громоотвода, требуется защита от агрессивных условий вызывающих коррозию, должна быть соблюдена герметичность контура. Недопустима протяжка кабеля в такой гофре в санузлах, помещениях с высоким уровнем влажности за исключением прокладки по полу под заземлительной армирующей сеткой. Для ремонта требуется спайка с применением специальной кислоты. |
| ПВХ | Серая гофрированная труба самостоятельно затухает вне зоны действия открытого пламени и при замыкании, что актуально для работ внутри здания. Устойчива к влаге и безопасна для здоровья. Рабочие температуры: от -25 до +60 градусов по Цельсию. | Горит в присутствии пламени. На улице быстро теряет герметичность, так как трескается из-за высокого коэффициента теплового расширения. |
| ПНД | Черная или оранжевая гофра проявляет устойчивость к влаге, перепадам температур (от -40 до +90 градусов по Цельсию), ультрафиолетовым лучам. Эластичный канал не гниет и безопасен для экологии. Применяется снаружи здания. | По заявлению производителей в состав вводятся антипиреновые добавки, но на практике материал отлично горит и распространяет пламя горящими каплями. |
| Полипропилен | Универсальный продукт позволяет протянуть провод через гофру внутри и снаружи дома. Она не боится влаги и солнечного излучения, перепадов температур в диапазоне от -40 до +45 градусов по Цельсию. Не способствует распространению огня. | Применяется редко, так как назначение практически ограничивается встраиванием в монолитные конструкции. |
| Полиамид | Выделяется повышенными гидроизоляционными свойствами, что актуально для помещений с высокой влажностью. Назначение – эксплуатация в тяжелых агрессивных условиях. Хорошо переносит ультрафиолетовые лучи и перепады температур, механическую нагрузку. Не горит. | Высокая стоимость и не во всех торговых точках имеется в наличии. |
Классификация гофрированных каналов также ведется по назначению. Производители упрощают выбор с помощью цветовой индикации:
- белые – обслуживание компьютерного оборудования;
- серые – прокладка электропроводки внутри здания;
- коричневые – обеспечение питанием бытовой техники и электроприборов;
- черные – можно засунуть провод в гофру только снаружи здания;
- зеленые – защита телефонных линий;
- красные – протягивание наружной проводки;
- желтые – обслуживание систем газоснабжения;
- синие – устройство систем отопления, монтаж теплых полов.
В продажу чаще продукция поступает в бухтах (можно выбрать на метраж или упаковку), реже отрезками. В поперечном сечении диаметр канала может составлять от 10 мм до 2 метров, для кабельных линий, как правило, применяются образцы диаметром 16-63 мм. Внутри большинства узких труб предусмотрительно протянут зонд. Это металлическая проволока, которая позволяет упростить процесс размещения электрического провода в гофре. Рассмотрим методики этого мероприятия детальнее.
Монтажные работы
Для внутренних стенок гофрированных труб характерна, как и снаружи, фактурная поверхность. Поэтому перед протягиванием проводов внутри канала стоит выпрямить заготовленный отрезок нужной длины. Растягивать его при этом не нужно. Если имеется зонд, то концы проволоки обязательно загибаются с запасом. Если этот момент упустить, то придется отрезать заготовку для того, чтобы достать металлический пруток.
На практике мастера используют для каждого типа электрического провода гофру с определенным диаметром. Вот параметры наиболее востребованных каналов (в мм):
- 16 – линии освещения, телефонии, интернета, сигнализации и телевидения (пример сечения провода – 3*1,5 кв. мм);
- 20 – силовые розетки (3*2,5 кв. мм);
- 25 и более – коаксиальный кабель для системы видеонаблюдения.
Вся кабельная продукция поступает в продажу в бухтах. Поэтому по аналогии с форсированной трубой заготовленный отрезок нужно размотать и максимально выровнять. Далее рассмотрим процесс пошагово как засунуть провод в гофру со струной:
- Соединение зонда с кабелем. Здесь можно сделать сквозное отверстие или снять часть оболочки. Из концов делается петля для захвата и скрутка. Важно направить кончики в сторону от гофры, чтобы они не цеплялись за ребристые стенки. Некоторые мастера для обеспечения гладкости соединения обматывают его изолентой.
- За свободный края зонд вытягивается из гибкого канала без сильных рывков. Так провод будет смещаться внутрь трубы.
- В завершение протянутый кабель фиксируется по краям путем загибания концов вдоль наружных стенок гофры.
В целях экономии некоторые заказчики предпочитают гофру без зонда. В этом случае решением как засунуть кабель в гофру является его проталкивание внутрь канала. Для этого нужно использовать провода в жесткой оболочке и периодически деформировать трубу. Процесс трудоемкий, но выполнимый.
Решения нестандартных ситуаций
Чаще всего происходит обрыв соединения между зондом и кабелем. Здесь придется обрезать кусок гофры, восстановить связку и продолжить работу. Отдельные куски гибкого канала далее герметизируются изолентой.
Второй случай – длинная заготовка и небольшое помещение. Здесь сложность состоит в невозможности выравнивания изделий. Решением как протянуть провод в гофру одному может стать лестничный пролет. Снизу располагается кабель, который соединяется с зондом, сверху закрепляется другой конец проволоки. Далее гофра просто надевается на провод в нижней части пролета.
Осложнить работу также может резиновая оболочка провода, которая оказывает повышенное сопротивление движению из-за силы трения. Такой кабель можно протянуть в гофру только при наличии в ней зонда. Решением является смазка, обладающая диэлектрическими свойствами.
Часто проводкой приходится заниматься, когда уже созданы обшивочные конструкции. Например, устроен навесной потолок из гипсокартона. Здесь с гофрой на длинных участках не просто, поэтому выходом становится пластиковая труба нужного диаметра.
Замена проводника
Часто в целях экономии в одних гибкий канал помещают несколько линий. Сколько кабелей можно проложить в одной гофре зависит от сечения используемых материалов. Например, при диаметре трубы в 25 мм можно вместить более 5 линий. Но такой подход практически исключает замену провода с его размещением в ту же трубу. Другая проблема – загибы. Чем меньше радиус, тем ниже вероятность повторного протягивания нового кабеля. В остальных случаях для работы применяется струна или иной аналог зонда. Сначала его размещают в канале вытаскивая старый провод, затем с его помощью прокладывают новый по стандартной схеме.
В этом видео разобрано нужна ли гофрированная труба для прокладки кабельных линий:
В видео мастер наглядно показывает весь цикл прокладки кабеля в гофре, который монтируется в штробы в бетонной стене:
Коротко о главном
Гофрированная труба применяется в качестве кабель-канала для прокладки проводов с целью их защиты от агрессивных условий эксплуатации, удобства монтажа электрических линий, упрощения процесса замены кабеля.
Различаются гибкие трубы по материалу, для удобства определения назначения полимерные изделия изготавливаются с цветовой индикацией.
Погружение кабеля в гофру стандартно осуществляется двумя способами: проталкивается или протягивается посредством размещенного на производстве металлического зонда.
Чтобы в будущем можно было заменить неисправный кабель в гофре на новый, нужно использовать любую прочную струну. Главное, чтобы канал был не сильно изогнут, а провода располагались внутри не плотно.
