Трубы ПНД: размеры, вес, технические характеристики, маркировка

• ПНД. Что это такое?
• Область применения продукции, изготовленной по технологии экструзии низкого давления
• Технические характеристики ГОСТ 18599 2001
  • Вес
    • Расчётный вес 1 метра трубы ПЭ32 в кг
    • Расчётный вес 1 метра трубы ПЭ80, ПЭ63, ПЭ100 в кг
  • Таблица размеров
  • Таблица диаметра бухт
  • Что обозначает коэффициент SDR
• Маркировка — условные обозначения
  • Пример расшифровки
• Чем различаются ПНД и ПВД
• Варианты надежного утепления полиэтиленовых труб
• Список проверенных производителей

На протяжении длительного времени для установки водопроводных и газовых систем применялись металлические трубы. Однако при длительном контакте с водой металл подвергался окислению, что в итоге вызывало повреждения и выход из строя определенных участков.

ПНД. Что это такое?

Аббревиатура расшифровывается как полиэтилен низкого давления. Труба изготавливается по технологии экструзии: продавливании расплавленного сырья через формовку. Методика производства включает следующие этапы:

• Исходное полимерное сырьё загружается в экструзионный бункер, где плавится под воздействием высоких температур. На этом этапе добавляются присадочные вещества, повышающие эксплуатационные свойства готовой продукции.

• Бункер поддерживает заданное давление, которое способствует уплотнению материала: отдельные молекулы преобразуются в монолитную кристаллическую сетку.

• Расплавленное сырьё проходит сквозь экструзионную головку, охлаждаясь и принимая товарную цилиндрическую форму.

• После этого заготовки подаются на калибровочный стан, где дорабатываются до заданного диаметра.

• На завершающем этапе наносится маркировка и трубы нарезаются по длине, удобной для складского хранения и продажи.

Выделяют 2 группы, в зависимости от области применения:

1. Напорные – системы водоснабжения, отопления и канализации.

2. Безнапорные – обсадные изделия, которые подходят для высоковольтных кабелей, дренажных систем и водозаборных скважин.

Область применения продукции, изготовленной по технологии экструзии низкого давления

Трубы устойчивы к низкотемпературному воздействию, в крайнем случае, магистраль можно утеплить. Обращать внимание нужно на верхнюю температурную планку.

Температура плавления +105 градусов, размягчаться и деформироваться труба начинает при +80.

Трубы ПНД обладают высокой устойчивостью к температурным перепадам и механическим повреждениям, что заметно расширяет их целевое применение. Они используются:

• Электромонтажные работы.

• Оборудование систем полива.

• Газовые магистрали низкого давления.

• Канализационные системы.

• Горячее и холодное водоснабжение.

• Трубопроводы с низкой глубиной залегания.

• Скважины и колодцы.

Технические характеристики ГОСТ 18599 2001

Вес

Расчётный вес 1 метра трубы ПЭ32 в кг

Расчётный вес 1 метра трубы ПЭ80, ПЭ63, ПЭ100 в кг

Таблица размеров

Файл с полным документом межгосударственного стандарта здесь >>>

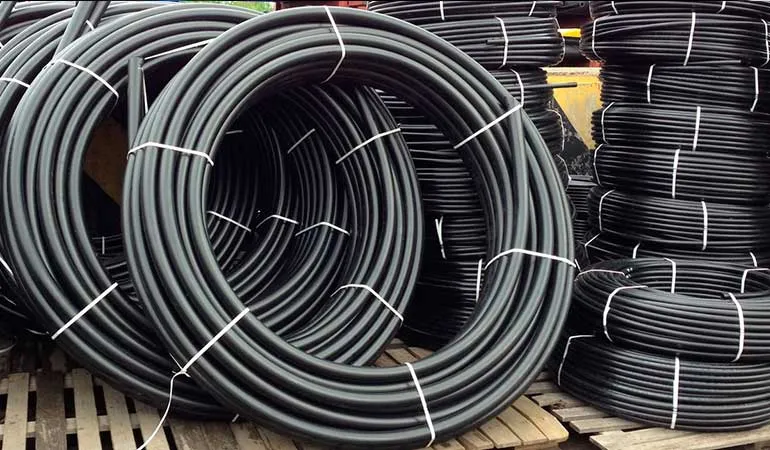

ПНД трубы ∅ до 110 мм поставляются в бухтах и отрезками по 12 метров.

Трубы ∅ более 110 мм поставляются только отрезками по 12 метров.

Таблица диаметра бухт

Что обозначает коэффициент SDR

Если обратиться к сухой расшифровке, аббревиатура SDR происходит от английского Standard Dimension Ratio, что обозначает стандартный размерный коэффициент. Суть его сводится к соотношению диаметра к стенке трубы. Определяет это значение не только толщину полимерного слоя, но и способность изделия выдерживать внутренние и внешние нагрузки.

Для SDR характерны обратные пропорции: чем больше индекс, тем тоньше стенка. Поэтому изделия одной размерной группы, но с разным коэффициентом SDR имеют разное целевое применение. Например:

• SDR 13.6 – обладают высокой прочностью, поэтому подходят для капитальных систем водоснабжения.

• SDR 17 – трубы со средним показателем, которые применяются в малоэтажном строительстве.

• SDR 21 – не подходят для напорных систем и подземных коммуникаций.

Примечание: во всех трёх случаях, речь идёт о трубе ПЭ 80.

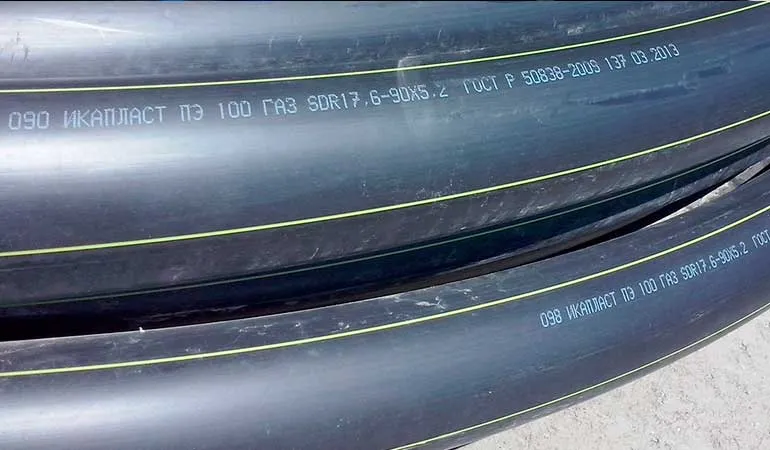

Маркировка — условные обозначения

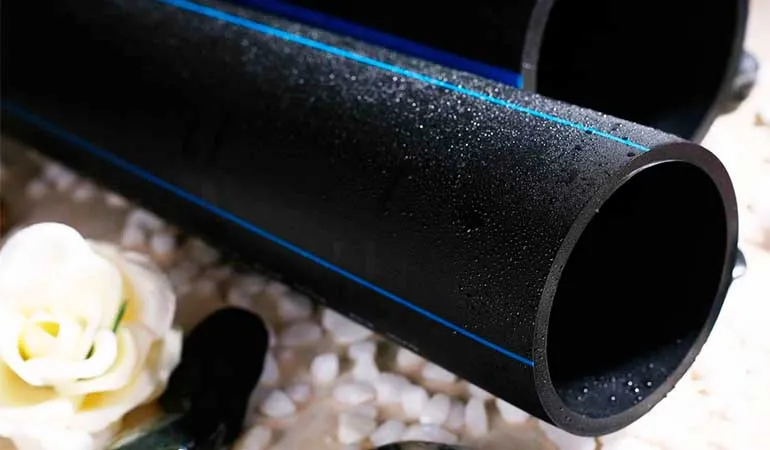

Целевое использование обозначается цветной полоской, которая идёт по боку изделия. Это обозначает следующее:

• Синий цвет – водоснабжение.

• Жёлтый – газовая отрасль.

• Отсутствие цветной полосы – технические нужды.

Помимо этого, изделия маркируются по способности выдерживать определённое давление. Выглядит это так:

1. ПЭ 33 – до 3.3 МПа (такие трубы практически не встречаются).

2. ПЭ 63 – до 6.3 МПа.

3. ПЭ 80 – до 8 МПа.

4. ПЭ 100 – до 10 МПа.

В международном формате, такие характеристики обозначаются как РЕ.

Пример расшифровки

Расшифруем маркировку трубы ПЭ 80 SDR13.6 40х1.2 питьевая ГОСТ 18599-2001, где:

• ПЭ 80 – категория полиэтилена и номинально допустимое давление.

• SDR13.6 – коэффициент соотношения диаметра и толщины стенки.

• – диаметр трубы и фактическая толщина стенки.

• Питьевая – специфика применения, в нашем случае, подходит для прокладки трубопроводов с питьевой водой.

• ГОСТ 18599-2001 – государственный стандарт, которому соответствует данное изделие.

Маркировка может включать дату производства и номер партии.

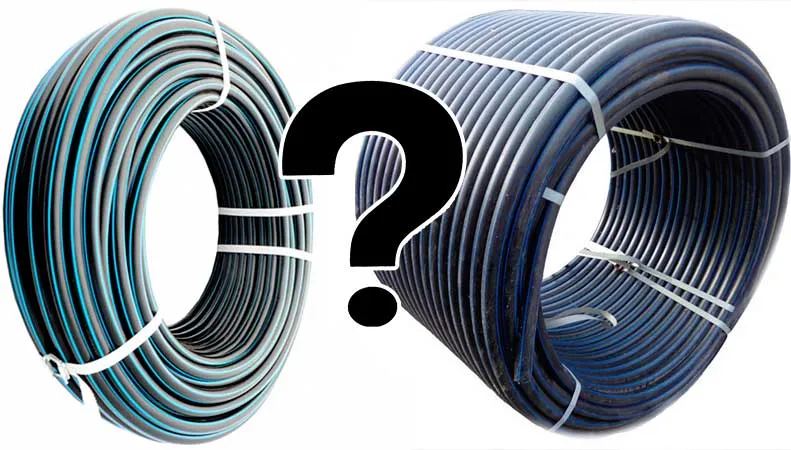

Чем различаются ПНД и ПВД

В обоих случаях, речь идёт о продукции из полимерного материала, изготавливаемой путём экструзии. Различия в технологии производства: ПВД – полиэтилен высокого давления. Когда гранулы загружаются в экструзионный бункер, внутри поддерживается высокое давление, что влияет на эксплуатационные свойства готовых изделий.

В частности, высокое давление не способствует сильному уплотнению, поэтому молекулы образуют разветвлённые боковые связи. Получается более пластичная структура, определяющая специфику применения.

Трубы ПВД используются для обустройства:

• Мелиоративных скважин

• Внутреннего водоснабжения (холодного)

• Водоотведения.

Благодаря высокой пластичности, изделия этой серии отлично себя зарекомендовали в качестве закладных элементов в монолитном строительстве, изоляции подземных силовых кабелей.

Максимально допустимая температура такой продукции всего +40 градусов, поэтому трубы не подходят для горячего водоснабжения и отопительных систем.

Кроме этого, трубы ПВД обладают большим диаметром и могут продаваться в бухтах до 100 метров.

Варианты надежного утепления полиэтиленовых труб

1. Стекловата – недолговечный, но доступный утеплитель, который требует дополнительной внешней изоляции.

2. Базальтовый утеплитель – более функциональный аналог предыдущего материала.

3. Пенопласт – выпускается в виде скорлупы, не требует дополнительной изоляции, подходит для многократного применения.

Неплохим вариантом будет покупка уже утеплённой трубы ПНД. Это двухслойная конструкция, где поверх пластиковой трубы уложен утепляющий слой, закрытый внешней оболочкой. Однако, стоят такие изделия заметно дороже.

Список проверенных производителей

• «ПластПолимер»

  Предприятие работает с 2009 года, специализируется на выпуске пластиковых труб и фитингов. В настоящее время, с конвейера холдинга выходит порядка 180 наименований продукции. Производственные линии находятся в Казани.

• «Эго Инжиниринг»

  Московская компания, известная на рынке более 15 лет. Представительства фирмы имеются практически во всех регионах России, поэтому организация считается одним из крупнейших производителей труб ПНД в стране. Продукция компании известна на рынке под брендом PRO AQUA.

• «ВодПолимер»

  История компании началась в 1985 году с небольшого завода по производству дренажных труб. Сейчас это крупнейшее предприятие в Кировской области, имеющее 3 автоматизированные производственные линии.

Также заслуженной популярностью пользуется продукция московской компании «Политэк Пайп» и свердловского предприятия ГК «Контур».

Какой трубой подвести воду в дом?

При выборе трубы для подводки воды в дом необходимо учитывать множество факторов, таких как стоимость, прочность, долговечность, устойчивость к коррозии и другие. Вот несколько основных типов труб, которые можно использовать для подводки воды в дом:

1. Медные трубы: медь — это дорогой, но очень прочный и долговечный материал, который хорошо устойчив к коррозии. Медные трубы легко устанавливаются и не требуют дополнительного защитного покрытия.

2. Полипропиленовые трубы: полипропилен — это дешевый и легкий материал, который хорошо устойчив к коррозии. Полипропиленовые трубы легко устанавливаются и не требуют дополнительного защитного покрытия.

3. Полиэтиленовые трубы: полиэтилен — это дешевый и легкий материал, который хорошо устойчив к коррозии. Полиэтиленовые трубы обычно используются для подводки воды из скважины или колодца.

4. Железные трубы: железо — это прочный материал, который хорошо устойчив к коррозии. Однако железные трубы могут быть дорогими и тяжелыми, и могут требовать дополнительного защитного покрытия.

5. PVC трубы: PVC — это дешевый и легкий материал, который хорошо устойчив к коррозии. Однако PVC трубы не всегда подходят для подводки горячей воды и могут требовать дополнительного защитного покрытия.

Выбор трубы для подводки воды в дом зависит от ваших потребностей и бюджета. Важно обратить внимание на качество и надежность выбранного материала, а также на совместимость с другими компонентами системы водоснабжения. Если у вас есть сомнения или вопросы, лучше проконсультироваться с профессиональным сантехником или инженером.
