Таблица размеров труб ПП с указанием внутреннего диаметра в мм
Трубы из полипропилена изготавливаются в соответствии с ГОСТом, а их размеры установлены в соответствии со стандартом. Внутренний диаметр магистралей варьируется в пределах от 10 до 1200 мм, а толщина стенок зависит от конструктивных особенностей.
Полипропиленовые трубы с каждым годом завоевывают новые пространства – их применяют во многих отраслях производства: машиностроении, сельского хозяйства и, прежде всего, в системах отопления, водопровода и канализации. Размеры и конфигурация ПП труб регламентируются ГОСТ. Изделия делят на типы в зависимости от качественного состава сырья, а именно от степени модификации основного полимера различными добавками.
Классификация полипропиленовых труб по составу сырья
- PPR (PPRС, ППР) — изделия этого типа изготавливаются из статического сополимера пенопропилена (или рандом-сополимера) с кристаллической структурой молекул. Устойчивы к температурным колебаниям от -170 до +1400С, ударным нагрузкам, поэтому широко применяются для устройства канализации, водопровода и отопления. Считаются наиболее востребованным материалом для бытового строительства. Размеры находятся в диапазоне 16…110 мм и имеют подклассификацию по давлению, на которое они рассчитаны.
- PPH изделия. Изготавливают из сырья с добавлением модифицирующих добавок: антистатики, антипирены, нуклеаторы, которые придают повышенную ударную прочность полимеру. Изделия этого типа применяют для устройства наружного холодного водоснабжения, вентиляции и водоотведения. Для отопительных систем они не подходят, так как имеют низкую температуру плавления. Диаметры полипропиленовых труб РРН, как правило, большие, так как чаще всего они применяются при устройстве промышленной канализации и водоотведения.
- PPB (блок-сополимер). Структура этого типа сырья состоит из микромолекул гомополимера (блоков), которые отличаются по строению, составу, и чередуются между собой в определенном порядке. Конечный продукт этого типа благодаря молекулярной структуре приобретает повышенную ударную стойкость и применяется для напольных отопительных систем, холодного водоснабжения.
- PPs (полифенилсульфид) – полимер высочайшего класса с особым молекулярным строением. Обладает повышенной стойкостью к нагрузкам и нагреванию, улучшенными показателями износостойкости, прочности. Диаметр труб из полипропилена этого типа – от 20 до 1200 мм. Сфера применения – вентиляция, горячее, холодное водоснабжение, отопление.
Классификация по давлению
В маркировке ПП изделий встречается обозначение N25, N10 и т.п. Этот показатель дает возможность оценить устойчивость материала к давлению жидкости, проходящей по магистрали.
Юлия Петриченко, эксперт
Различают следующие виды полипропиленовых труб:
- N10 (РN10) – с рабочим давлением на стенку 1,0 МПа и толщиной полимера от 1,9 до 10 мм. Используются для обустройства теплых полов, холодного водоснабжения с нагревом до +45 град. Диаметр труб полипропиленовых этого типа: наружный – 20…110 мм, внутренний – 16…90 мм.
- PN16 – редко используемый тип изделий с давлением на стенку 1,6 МПа. Подходит для подвода холодной и горячей воды с нагревом жидкости до +60 град.
- N20 (РN20) – магистрали из полипропилена с рабочим давлением на стенку 2,0 МПа и толщиной изделия 16…18,4 мм. Наиболее востребованный материал для устройства горячего и холодного водоснабжения с температурой нагрева жидкости до 80 град. Исполнение: наружный диаметр – 16…110 мм, внутренний – 10,6…73,2 мм.
- N25 (РN25) – полипропиленовая труба с рабочим давлением на стенку 2,5 МПа и армированием алюминиевой фольгой. Идеально подходят для систем отопления, горячего водоснабжения с температурой теплоносителя до +95 град. Благодаря многослойной структуре изделия этого типа обладают повышенной устойчивостью к ударным, тепловым нагрузкам. Исполнение: внутренний диаметр полипропиленовых труб РN25 – 13,2…50 мм, наружный – 21,2…77,9 мм.

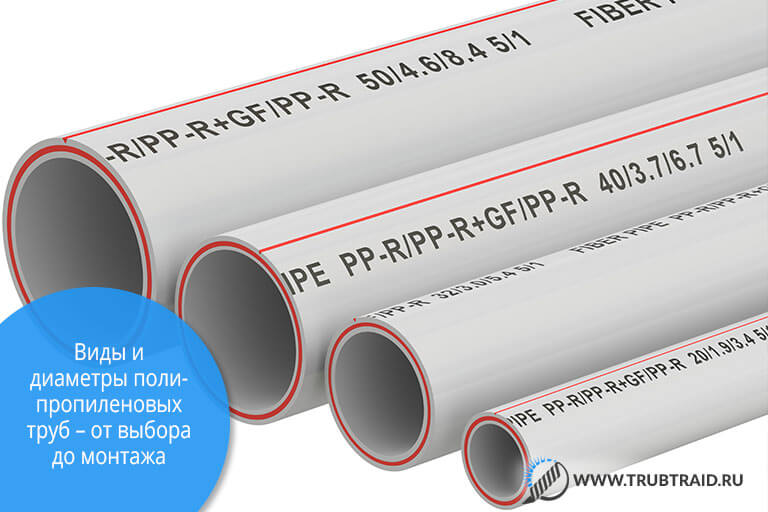

В настоящее время существует вариант армирования магистрали из полипропилена стекловолокном. Это позволяет избежать расслаивания водоводов в процессе эксплуатации, а при монтаже – потерь времени на зачистку срезов при сварке. Системы с армированием сеткой из стекловолокна наиболее предпочтительны, так как обеспечивают быстрый монтаж, устойчивость к деформации, увеличенный срок эксплуатации без ремонтов.
От чего зависят размеры полипропиленовых труб
Какие бывают диаметры полипропиленовых труб? Параметры зависят от температуры и объема транспортируемой жидкости, ее давления на стенки. В первую очередь, подбирают конфигурацию изделия в зависимости от назначения. Для каждого вида по классификации существует таблица размеров полипропиленовых труб, по которой подбирают подходящее изделие.
Какие бывают размеры магистралей? Физические параметры систем канализации, отопления, водоснабжения напрямую зависят от того, для чего они предназначены. Диаметры металлических и полипропиленовых труб отличаются незначительно, но в пользу последних. Параметры пластиковых — меньше, а срок эксплуатации — значительно больше. Кроме того, полимер выигрывает по эстетическим свойствам и стойкости к коррозии.

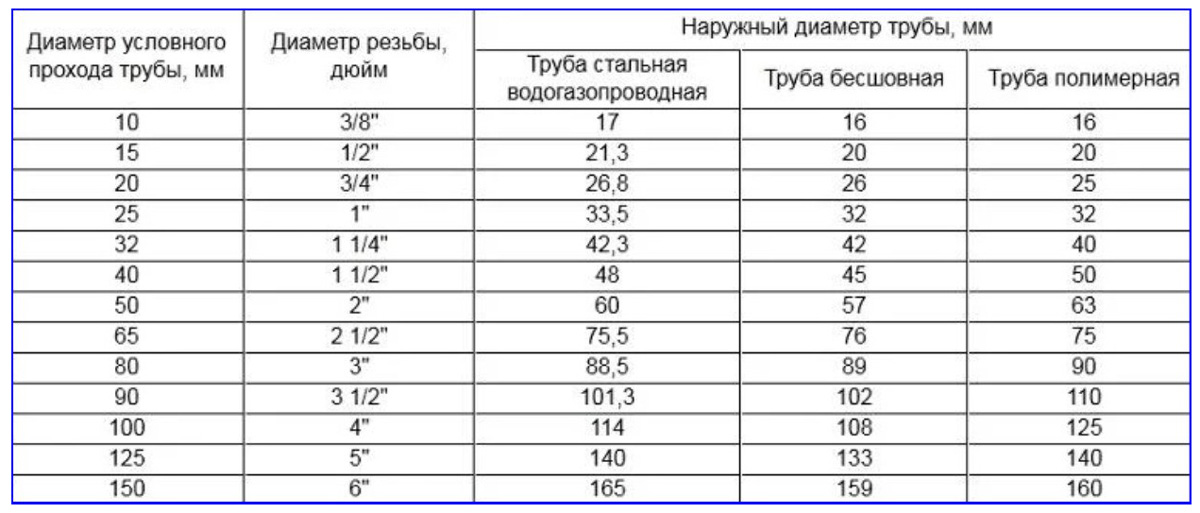

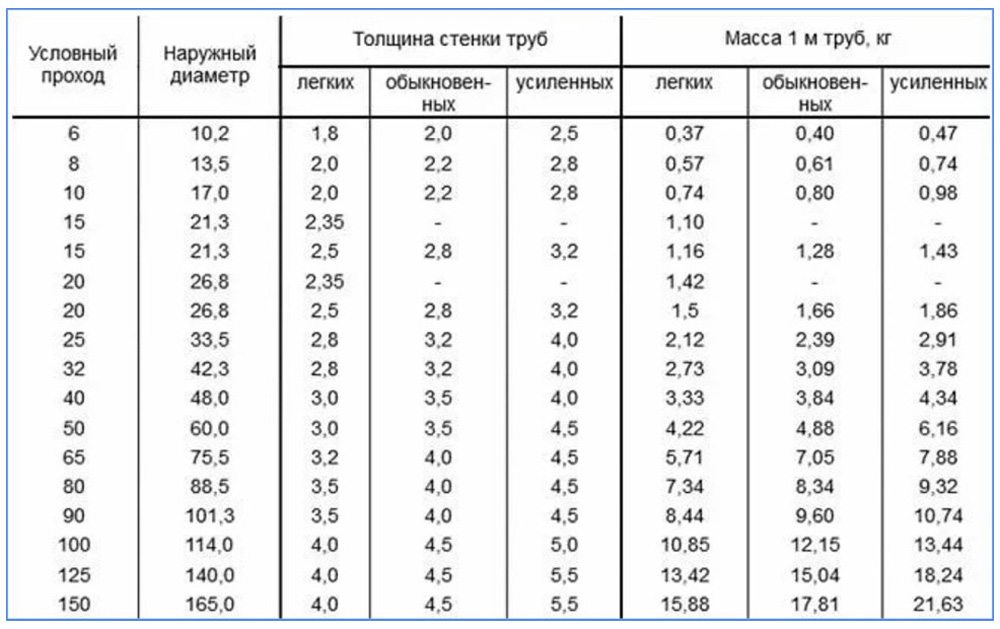

Для сравнения с металлическими изделиями в таблице 1 приведены диаметры полипропиленовых труб в мм:
Таблица 1. Диаметры полипропиленовых труб, мм
| Эквивалентный проход, мм | Наружный диаметр, мм | ||
|---|---|---|---|
| Стальные газопроводные | Стальные водопроводные | Полимерные | |
| 10 | 17 | 16 | 16 |
| 15 | 21.3 | 20 | 20 |
| 20 | 26.8 | 26 | 25 |
| 25 | 33.5 | 32 | 32 |
| 32 | 43.2 | 42 | 40 |
| 40 | 48 | 45 | 50 |
| 50 | 60 | 57 | 63 |
| 65 | 75.5 | 76 | 75 |
| 80 | 88.5 | 89 | 90 |
| 90 | |||
| 100 | 114 | 108 | 110 |
| 125 | 140 | 133 | 125 |
| 150 | 165 | 159 | 160 |
| 160 | 180 | 180 | |
| 200 | 219 | 225 | |
| 225 | 245 | 250 | |
| 250 | 273 | 280 | |
| 300 | 325 | 315 | |
| 400 | 426 | 400 | |
| 500 | 530 | 500 | |
| 600 | 630 | 630 | |
| 800 | 820 | 800 | |
| 1000 | 1020 | 1000 | |
| 1200 | 1220 | 1200 |
Диаметр трубы пп подбирается по результатам расчетов проходимости магистрали. При выборе стальных, медных, полимерных изделий следует внимательно отнестись к маркировке – некоторые типы обозначаются по внутреннему диаметру, а некоторые – по внешнему. В маркировке полимерных труб диаметры указаны только наружные.
Как подобрать правильный размер магистрали
Внутренний диаметр полипропиленовых труб подбираем путем элементарного расчета с исходными данными:
- скорость движения жидкости по магистрали;
- расход воды.
Диаметр полипропиленовых труб для водоснабжения частного дома или особняка рассчитывается по формуле:
Д=√((4)-Q-(1000/π∙v))
где v – скорость проходящего потока, м/с (принимается от 0,7…2 м/с);
π – число Пи, равное 3,14.
Диаметр труб для водопровода частного дома на практике принимают 20 мм по умолчанию. Для многоэтажного дома на каждом этапе строительства используют различные диаметры полипропиленовых труб на основе уточненного расчета: для подвода воды в каждую квартиру, в каждый подъезд, к дому, кварталу, микрорайону используются различные параметры магистралей. Соответственно, чем выше потребление воды, тем большие размеры принимаются.
На практике в многоквартирных домах применяют следующие размеры полипропиленовых труб в мм:
- для стояков 5-этажных строений Ø25 мм;
- разводка внутри помещений – диаметр берется 20 мм;
- для стояков домов 9 и более этажей принимаются полипропиленовые трубы диаметром 32 мм.

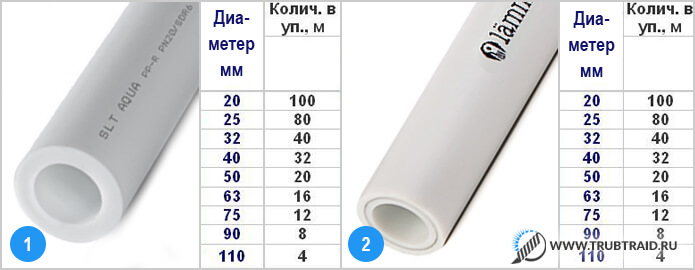

Полипропиленовые трубы – размеры, таблица
Трубы полипропиленовые больших диаметров используют при организации подвода воды, отопления, канализации к домам, жилым микрорайонам, общественным зданиям, спортивным комплексам, гостиницам, для промышленных нужд. Например, трубы для водоснабжения диаметром от 500 мм применяются для подвода холодной питьевой воды от накопительных бассейнов к районам мегаполиса. Для передачи теплоносителя пп трубы большого размера не используют из-за большой тепловой нагрузки, которая способствует размягчению полимерных магистралей.
Диаметры сортамента полипропиленовых труб приведены в таблице 2:
Таблица 2. Классификация диаметров полипропиленовых труб, мм
| Наружный диаметр, мм | PN10 | PN20 | PN30 | |||
|---|---|---|---|---|---|---|
| Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
| 16 | 10.6 | 2.7 | ||||
| 20 | 16.2 | 1.9 | 13.2 | 3.4 | 13.2 | 3.4 |
| 25 | 20.4 | 2.3 | 16.6 | 4.2 | 16.6 | 4.2 |
| 32 | 26.0 | 3.0 | 21.2 | 5.4 | 21.2 | 3.0 |
| 40 | 32.6 | 3.7 | 26.6 | 6.7 | 26.6 | 3.7 |
| 50 | 40.8 | 4.6 | 33.2 | 8.4 | 33.2 | 4.6 |
| 63 | 51.4 | 5.8 | 42 | 10.5 | 42 | 5.8 |
| 75 | 61.2 | 6.9 | 50 | 12.5 | 50 | 6.9 |
| 90 | 73.6 | 8.2 | 6 | 15 | ||
| 110 | 90 | 10 | 73.2 | 18.4 |
Для вентиляционных систем и водостоков промышленных сооружений применяют трубы полипропиленовые, размеры которых превышают Ø400 мм.
Для самостоятельной установки систем отопления, водопровода и канализации в частном доме или квартире важно не только подобрать правильные размеры магистралей, но и правильно их соединить. Для этого потребуются специальное сварочное оборудование, некоторый навык и умение им пользоваться. Поэтому лучше, если проектированием коммуникаций и их прокладкой будут заниматься профессионалы.
В статье мы кратко описали классификацию и основные параметры полипропиленовых водопроводных магистралей, используемых для устройства внешней и внутренней систем отопления, канализации, вентиляции, водоснабжения. Ассортимент изделий различного диаметра и назначения позволяет реализовать сложные строительные объекты, выполнять обвязку ГВС, ХВС и отопления эстетично, быстро, надежно.
А как вы справляетесь с заменой старых стальных труб на полипропиленовые? Магистрали какого размера вы используете при устройстве внутридомовых коммуникаций?
