Преимущества и необходимость проводки в гофре при прокладке электрических кабелей и проводов

Нужна ли гофра при прокладке кабеля или можно выполнить электропроводку без неё?  Этот простой вопрос хотя и имеет достаточно твёрдый ответ в нормативной документации, в частности в ПУЭ (

Правила Устройства Электроустановок, до сих пор, вызывают оживленные дискуссии, что иногда вводит в заблуждение многих, кто впервые сталкивается с задачей замены электропроводки.

Более того, данную ситуацию подогревают, вроде бы, опытные электромонтажники, получающие за свою работу немалые деньги и зачастую, осознано или нет, навязывая своим заказчикам не всегда оправданный способ прокладки кабеля.

Давайте разбирться вместе, обязательно ли прокладывать кабель в гофротрубе при монтаже электропроводки или нет?

Итак, в первую очередь, стоит сразу же уточнить, что мы будем рассматривать лишь правила монтажа электропроводки в жилых зданиях, к этой категории относятся наши с вами квартиры, дома, коттеджи и т.д.

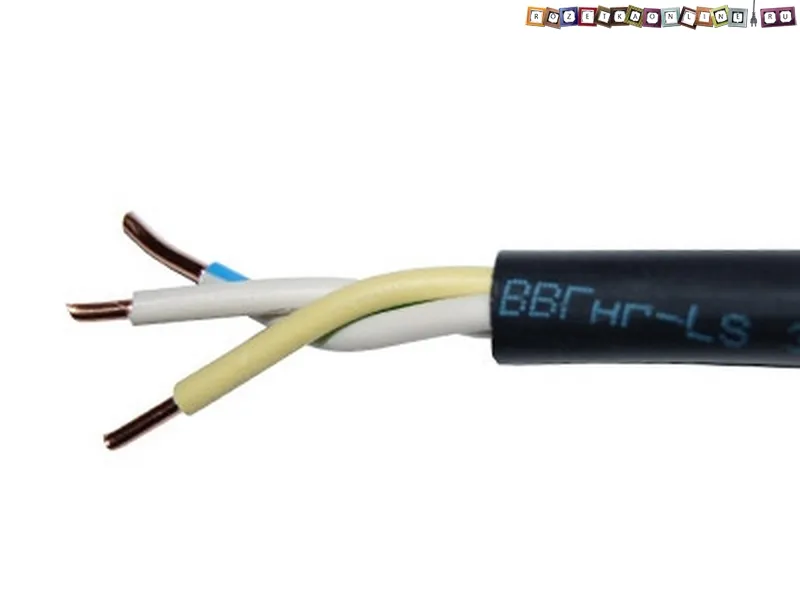

В данный момент, согласно ГОСТ Р 53315-2009, в жилых помещениях разрешено использовать только медный кабель, не распространяющий горение с низким дымо- и газовыделением, в частности ВВГнгLS или аналоги с еще большей степенью защищенности. Думаю, тут нечего оспаривать и все должны согласиться, что это правило разумное и его стоит придерживаться, тем более, когда разница в цене между кабелями ВВГнг и ВВГнгLS незначительная.

Теперь осталось выяснить — нужно ли кабель ВВГнг-LS прокладывать в гофре или можно обойтись без неё?

Для этого сперва стоит сказать, что правила для различных способов монтажа электропроводки, по различным типам оснований, отличаются. И это не удивительно, одно дело, когда мы крепим кабель к бетонному потолку, а другое, когда делаем электропроводку полностью деревянного или каркасного дома. Так же есть разница прокладываем ли мы кабель в штробе, под толстым слоем штукатурки, либо случаев, когда проводка сделана открыто, по поверхности стены.

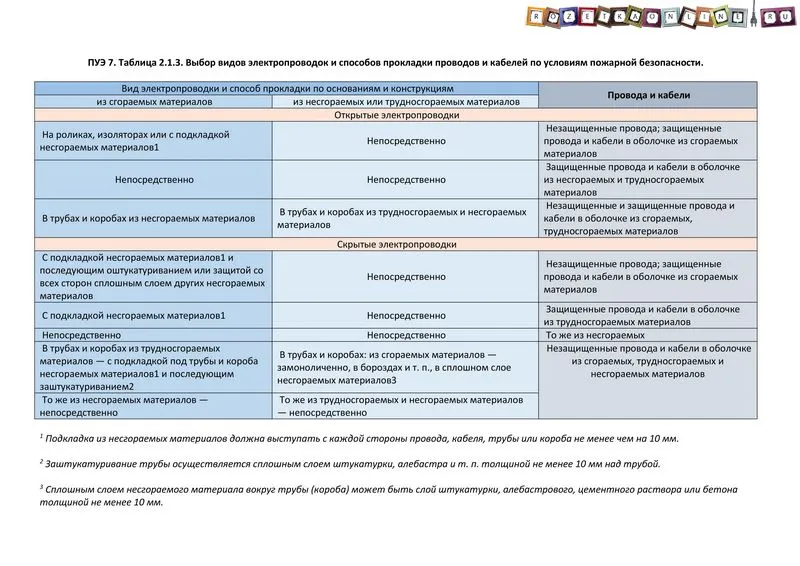

Все эти случаи отражены в таблице 2.1.3. из ПУЭ  – «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности».

Здесь нас интересуют строки – “Защищенные провода и кабели в оболочке из трудносгораемых материалов» к которым и относится наш ВВГнгLS, рекомендуемый к прокладке электропроводки в жилых помещениях.

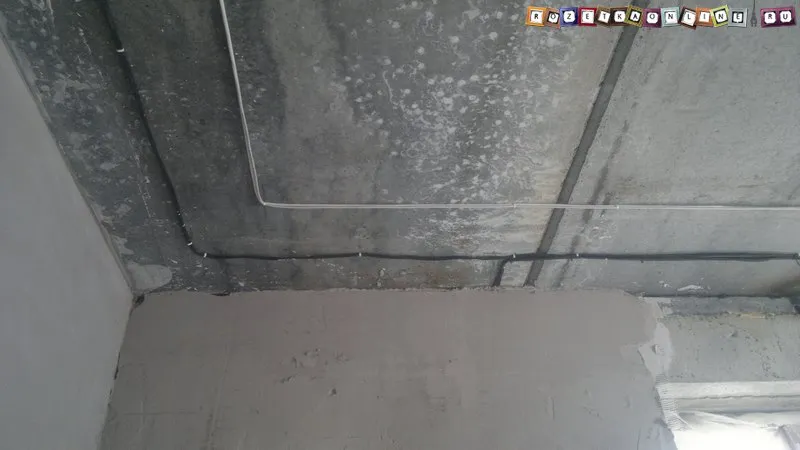

Как видите, прокладка кабеля в оболочке из трудносгораемых материалов разрешена «непосредственно», читай таким как есть, без дополнительной защиты, открытым и скрытым способом практически по любым основаниям, исключение составляет скрытый тип прокладки электропроводки по сгораемым основаниям. Соответственно ПУЭ прямо говорит нам, безопасной электропроводка будет даже без использования гофрированной ПВХ трубы, при строгом условии использования трудносгораемого кабеля.

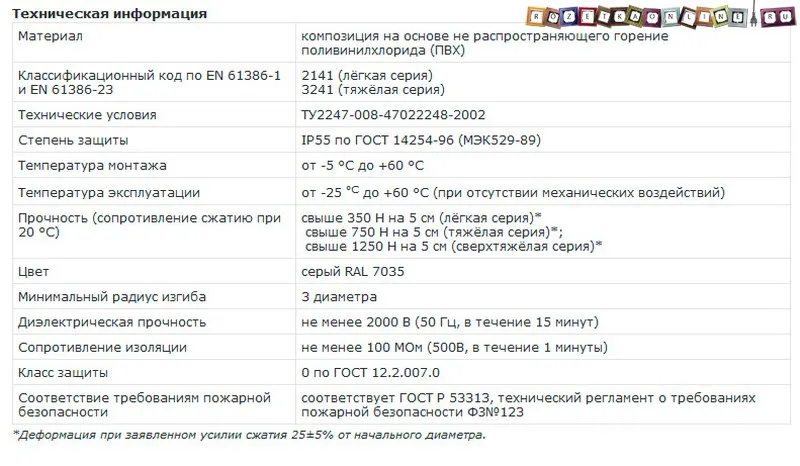

Возможно, гофра нужна для скрытой проводки по сгораемым основаниям, для которой ПУЭ советует нам для кабеля ВВГнгLS выполнять подкладку из несгораемых материалов? Чтобы  в этом случае защитная гофрированная труба была разрешена или даже просто предложена в качестве эффективной защиты в таком случае она должна быть несгораемой и выполнять функцию требуемой прокладки. Давайте посмотрим характеристики электротехнической гофротруб на сайтах производителе. Вот информация с ruvinil.ru:

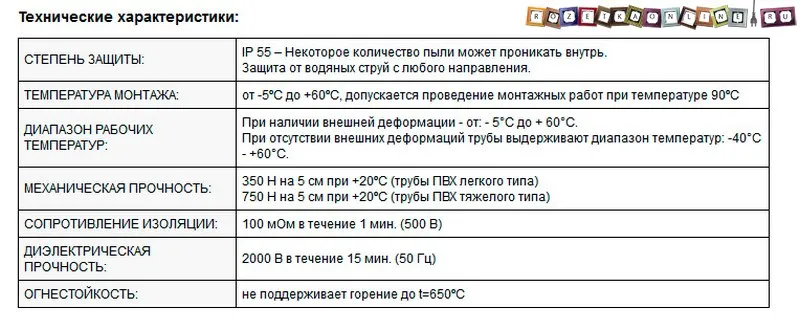

А вот DKC.RU:

Как видите, электротехническая гофрированная ПВХ труба по огнестойкости всего лишь- «не поддерживает горение», точно так же, как и кабель ВВГнгLS. Соответственно негорючей подкладкой она не является и использовать её по сгораемым основаниям при скрытой проводке нельзя, без дополнительной прокладки! Имейте ввиду, в деревянных домах, банях, срубах, каркасных строениях, прокладка электрического кабеля в гофрированной трубе не разрешена правилами.

Более того, на сайте производителя гофротрубы DKC, в условиях её монтажа, прямо указано «для скрытой прокладки в стенах, в потолках, в полах из негорючих материалов. Допускается открытая прокладка внутри помещений по основаниям всех групп горючести (НГ — Г4 по ГОСТ 30244) и воспламеняемости (В1 – В3 по ГОСТ 30402), при отсутствии воздействия ультрафиолета.» Что полностью копирует разрешенные варианты непосредственной прокладки кабеля ВВГнгLS в ПУЭ.

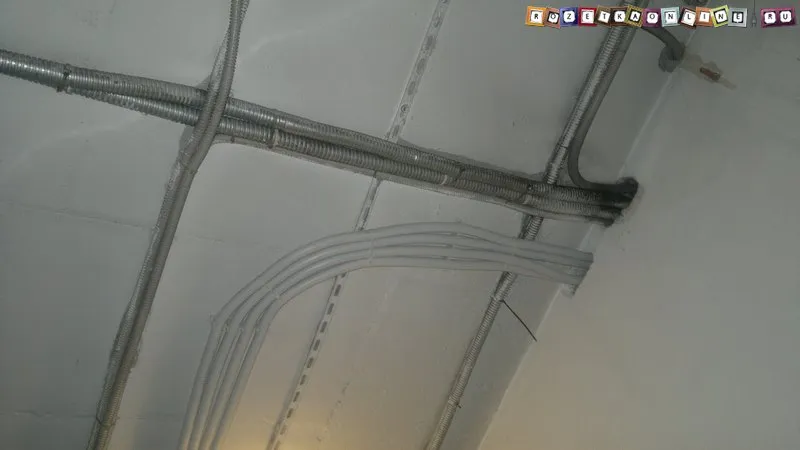

Далее, наиболее часто основная электропроводка прокладывается по потолку, а лишь затем спускается по стенам до розеток и выключателей. При этом, при отделке, кабель идущий на потолке чаще всего закрывается подвесными конструкциями, в частности потолками из гипсокартона (гкл), натяжными потолками и т.п. Нужно ли в этих случаях использовать гофру при прокладке кабелей?

Наиболее полно ответ на этот вопрос содержится в своде правил попроектированию и строительству СП 31-110-2003, «Проектирование и монтаж электроустановок жилых и общественных зданий«.

В частности, пункт 14.15 гласит:

Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять:

— за подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и  группы  горючести  Г1,  электропроводки  выполнять  проводами  и/или  кабелями  в  удовлетворяющих требованиям  пожарной  безопасности  неметаллических  трубах  и  неметаллических  коробах,  а  так  же кабелями с индексом нг-LS (не распространяющие горение, с низким дымо-и газовыделением);

— за  подвесными  потолками  и  в  пустотах  перегородок,  выполненных  с  использованием материалов  группы  горючести  Г2,  электропроводки  выполнять  проводами  и/или  кабелями  в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

— за  подвесными  потолками  и  в  пустотах  перегородок,  выполненных  с  использованиемматериалов  группы  горючести Г3,  электропроводки  выполнять  кабелем  в  металлических  трубах  и металлических коробах со степенью защиты не ниже IP4X;

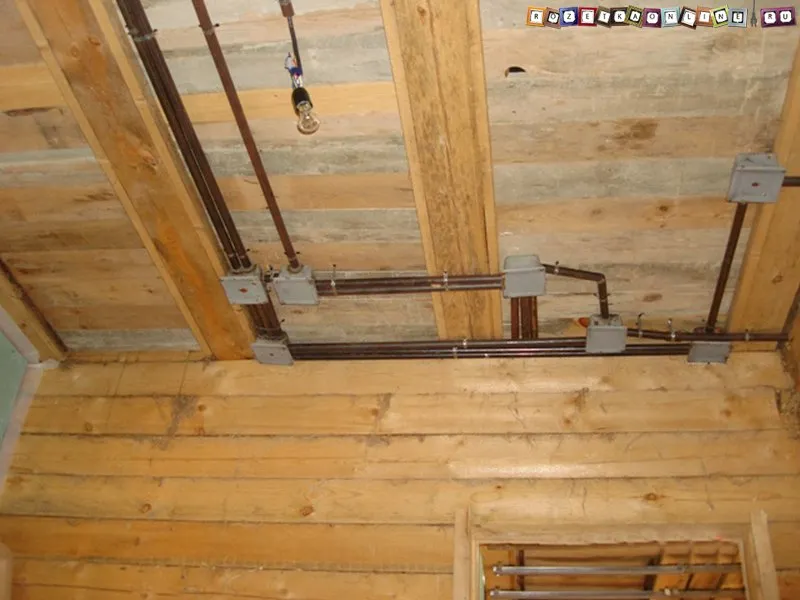

— за  подвесными  потолками  и  в  пустотах  перегородок,  выполненных  с  использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной  способностью  металлических  трубах,  а  также  в  обладающих  локализационной способностью металлических глухих коробах;

— электропроводка должна быть сменяемой.

Локализационная  способность — это  способность стальной  трубы  выдерживать  короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок

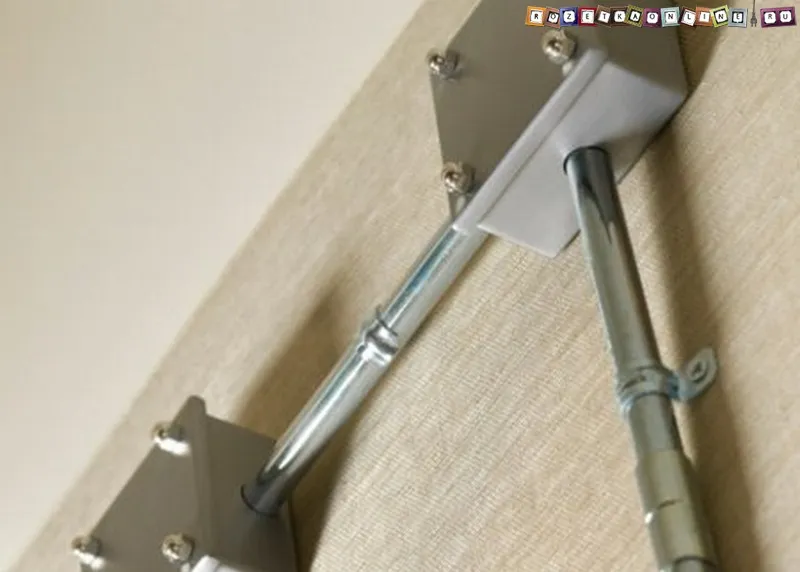

Как вы можете заметить и здесь нигде не фигурирует пвх гофра, как необходимый элемент при прокладке проводов по основаниям различных групп горючести. Или можно прокладывать обычный кабель категории нг-LS, или необходимо прятать кабеля в металлические трубы.

Таким образом, если подвести итоги, гофрированная пвх труба для прокладки кабеля при монтаже электропроводки в квартире, частном доме или коттедже по правилам обычно не требуется. В случаях, когда недостаточно разрешенного не поддерживающего горение кабеля с низким газо- и дымовыделением (нг-LS) чаще всего рекомендуется для защиты прятать проводку под слоем штукатурки – скрытая проводка или использовать для прокладки металлические трубы, ПВХ гофра их не заменяет!

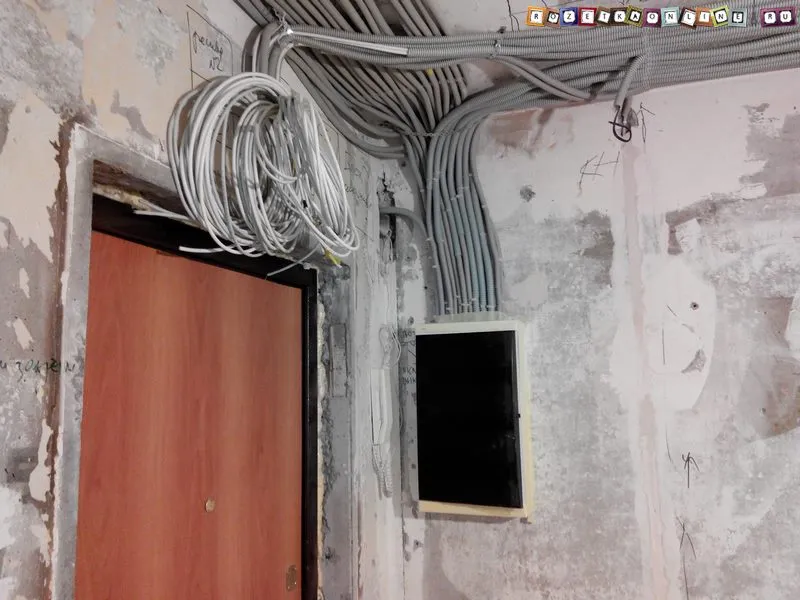

Зачем же тогда выпускают и повсеместно используют электротехническую гофру пвх, если практически по всем правилам она не нужна, при любом варианте электропроводки? В следующей статье мы рассмотрим случаи, когда использование электротехнической гофрированной трубы бывает оправдано, и это, подтверждаю некоторые пункты правил. Хотя, забегая вперед скажу, что случаев таких не так много и встречаются они далеко не всегда, не на каждом объекте, у нас же чаще всегда гофра используется неоправданно.  А пока, если вам есть, что добавить, возразить или поправить меня если я что-то пропустил, обязательно пишите в комментариях к статье!

Можно ли проводить кабель без гофры?

Технически возможно проводить кабель без гофры, но это не рекомендуется из соображений безопасности и надежности. Гофрированная труба или гофра — это защитная оболочка, которая защищает кабель от механических повреждений, влаги, пыли, грязи и других внешних воздействий.

Если кабель не защищен гофрой, он может быть подвержен повреждениям при установке, эксплуатации или ремонте электрической системы. Кроме того, кабель без гофры может создавать риск поражения электрическим током, особенно если он проходит через места, где есть возможность контакта с людьми или животными.

Поэтому рекомендуется всегда использовать гофрированную трубу или гофру для проведения кабеля, особенно если он будет проходить в местах с большим риском повреждений или контакта с людьми.
