Проводка по деревянному потолку: советы и инструкции по укладке проводов

Виды монтажа проводки по деревянному потолку

Установка электропроводки в деревянных домах – задача далеко не простая. Возникают сложности, если следовать требованиям, предъявляемым к электропроводке в огнеопасных конструкциях, к которым относится и деревянное строение.

Основные требования к прокладке электрических коммуникаций

При прокладке скрытых коммуникаций электрического характера, требования достаточно жёсткие и именно этот факт приводит к тому, что они нарушаются. Согласно требованиям, прокладка должна осуществляться исключительно в металлических трубах или коробах. Они защитят возгораемые конструкции при возникновении короткого замыкания.

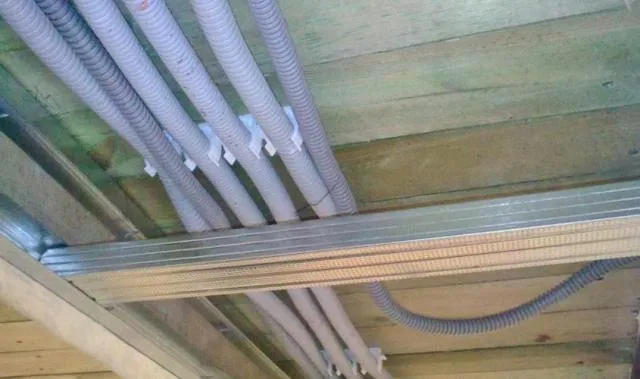

Использовать пластиковую гофру или каналы из пластика для скрытого расположения электрики нельзя. Сложность возникает еще и в том, что при установке труб или каналов, под них необходимо сделать углубления в толще перекрытия. Это не всегда возможно, да и стоить будет очень немало. Поэтому, вариант со скрытым расположением всех электрических коммуникаций, как правило, отпадает.

Другим, более распространенным и менее затратным способом сделать необходимую разводку, будет ее открытый монтаж. Для этого можно применить как гофрированную электротехническую трубу, так и специальные пластиковые короба.

Особенных требований непосредственно к гофрам или каналам нет, но, не будет лишним проверить, насколько они негорючие. Производитель зачастую лукавит, указывая на негорючесть пластика, из которого они сделаны. В реальности, пластик может оказаться очень даже воспламеняющимся. Применение таких изделий небезопасно.

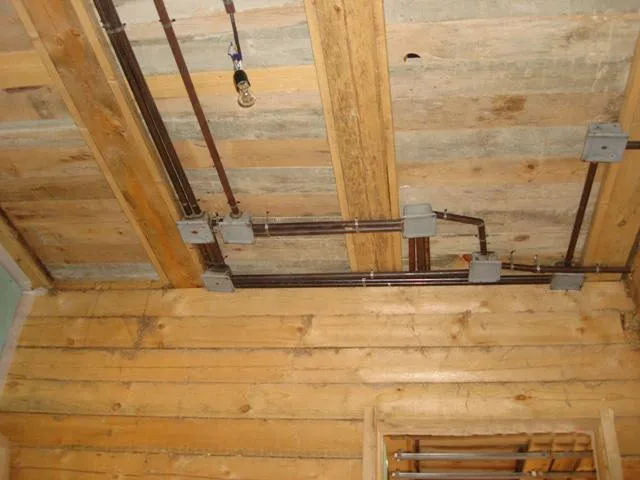

Скрытая разводка

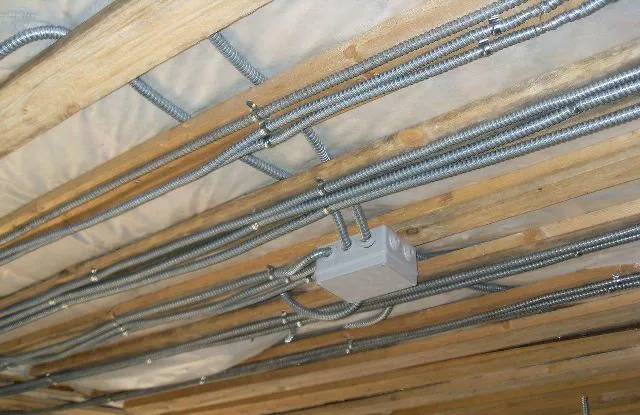

Если непременно нужно осуществить скрытую разводку, то использование металлических труб и рукавов – единственный выход.

Проложить металлические конструкции не так просто, а есть еще и ряд требований, которые к ним предъявляются. Внутри, такие трубы и рукава должны иметь оцинкованную поверхность либо быть окрашенными. Зазубрин и заусенец по краям элементов быть не должно, а значит – потребуется надевать на их концы специальные заглушки из пластика.

Идеальным материалом, из которого могут быть изготовлены такие рукава – медь. Медная труба окажется наилучшим претендентом на то, чтобы проложить в ней всю проводку – она выдержит воздействие электрической дуги, возникающей при коротком замыкании, сможет противостоять воздействию влаги и ее легко согнуть под нужным углом. Недостаток только один – она стоит очень дорого.

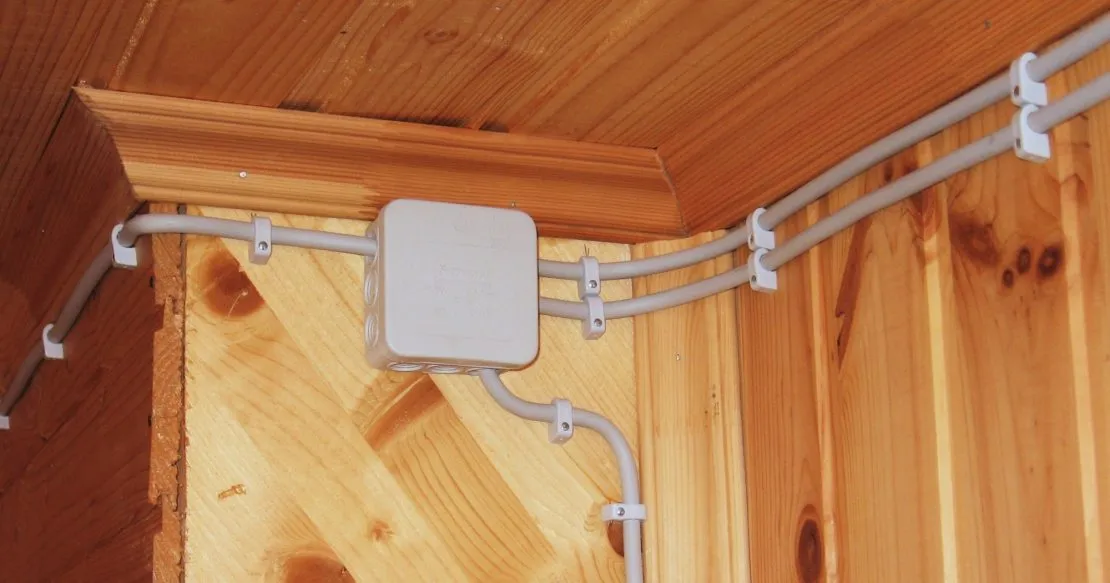

Открытая укладка

Исходя из того, что сложностей со скрытой схемой слишком много, некоторые решат сделать проводку открытого типа. И это решит большинство проблем, кроме одной – внешне такие конструкции не очень презентабельны. Есть различия и между способами укладки проводов – в пластиковый канал или гофру.

При использовании гофры, практически невозможно проложить ее идеально ровно. Все равно, какой-нибудь участок окажется искривленным или провисшим. Увеличение точек крепления немного улучшит внешний вид всей конструкции, но, решить проблему полностью не сможет. К тому же, такое решение удорожает монтаж.

Пыль станет серьезным препятствием при осуществлении каких-либо работ с проложенными в гофре проводами. Она будет отлично собирать внутри себя пыль в течении всего срока эксплуатации. Кроме того, протянуть необходимое количество кабелей через ребристую гофру — довольно трудоемкая задача.

С пластиковыми коробами все будет немного проще – уложить в них кабели может даже ребенок. Эстетически он выглядит достаточно хорошо и можно даже подобрать его в цвет остального оформления потолка.

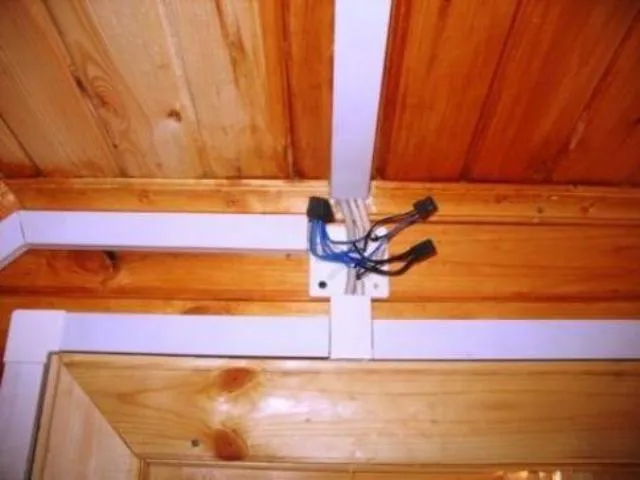

Укладка проводки по деревянному потолку в пластиковом канале — более предпочтительный вариант размещения проводов. Сначала монтируется сам канал, затем в него укладываются нужные кабели и он закрывается снаружи специальной крышкой на защелке.

Последним вариантом размещения проводов в деревянных постройках, будет открытая укладка всех проводов с использованием асбестовой подложки. Подкладка должна выступать не менее, чем на 1 сантиметр с каждой стороны кабеля. Вместе с достаточно непривлекательным видом самого провода, такая проводка будет не слишком красива.

Сделать кабели не столь отталкивающим на вид и придать им своеобразную функциональность, можно, осуществив монтаж проводов с использованием фарфоровых изоляторов. Такой способ укладки применялся очень давно и поэтому, этот вариант укладки может стать дополнением оформления дома в ретро стиле.

Источник

Безопасная проводка системы электроснабжения по деревянному потолку

Деревянные дома относятся к пожароопасным объектам, поэтому потолочная система электроснабжения требует самого тщательно расчета и выполнения. Выполняется проводка скрытым или открытым способом. Рассмотрим оба варианта монтажа, особенности выкладки проводов и советы специалистов для более простого и безопасного обустройства схемы.

Основные требования к электрической проводке на деревянном потолке

Главное требование – безопасность, а значит, все провода нужно укладывать в защитные короба или трубы. Монтаж предупредит возгорание в случае замыкания, а если система выложена открытым способом, то такая техника обеспечивает и быструю замену, и ремонт прохудившегося участка.

Важно! При выполнении скрытой схемы выкладки запрещено применять короба или гофроканалы из пластика – материал также относится к горючим, распространяет огонь и выделяет вредные испарения.

Если обустраивается скрытая проводка по деревянному потолку, следует предусмотреть углубления в перекрытиях, куда будут скрыты футляры с проводами. Прятать короба допустимо под обшивкой потолка, а вот за стенами такое не получится ввиду конструктивных особенностей дома из дерева.

Открытая схема выкладки также выполняется с применением защитных элементов, но тут можно использовать пластиковые каналы, короба, если они выполнены из огнестойкого ПВХ.

Варианты выкладки проводки

Различается скрытая и открытая техника монтажа. При выполнении открытой схемы пригодятся навыки работы с электрокабелями на бетонном потолке, но без крепежей по фарфоровым изоляторам – в деревянных домах такая схема практически не применяется. Рассмотрим оба способа прокладки проводки по деревянному потолку подробнее.

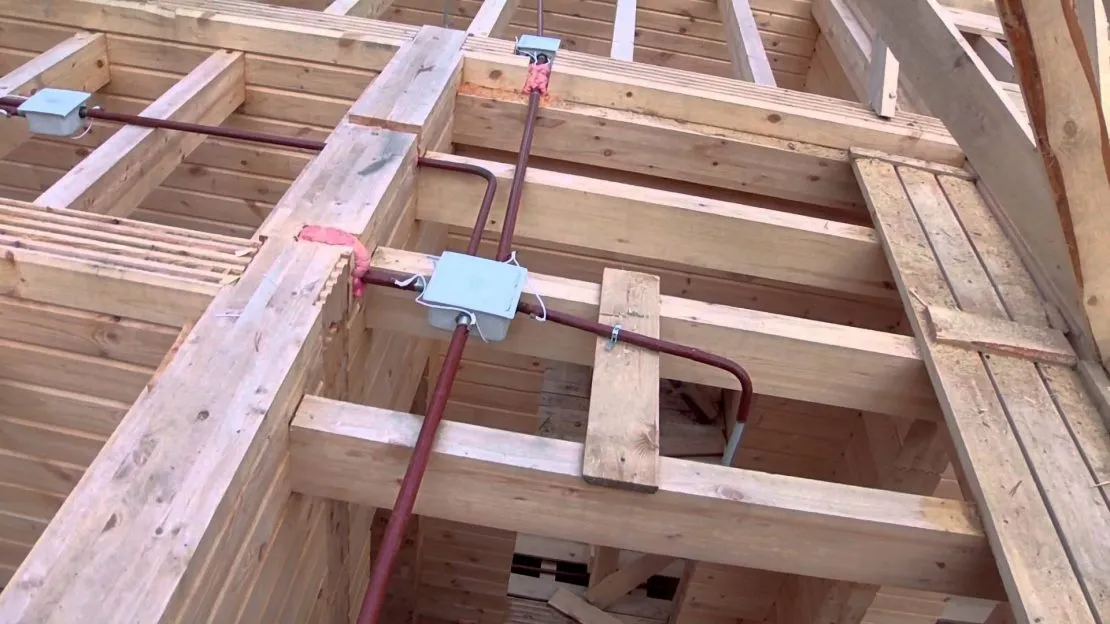

Скрытая схема выкладки

Требуется заранее купить металлические рукава и трубы.

Отличительные нюансы проведения работ:

1. Коммуникации для прокладки кабелей должны быть с оцинкованным покрытием или выкрашенными огнеупорной краской. Чтобы не оставалось заусениц в начальной, оконечной части трубопровода, края защищаются заглушками.
2. Лучше всего для монтажа подходят медные трубы. Материал дорогой, но отличается стойкостью к переменам влажности, выдерживает разряды электрической дуги, которая может появиться при коротком замыкании. При необходимости медные трубки можно согнуть под нужным углом.
3. Выкладывается скрытая схема проводки под навесной потолок или прячется в слой штукатурки. Если выкладка выполняется в штробу, то для фиксации труб используется раствор с быстрым сроком просушивания (лучше с добавкой из алебастра).
4. Если электропроводка по деревянному потолку оформляется за подвесной конструкцией, то штробить ничего не придется – каналы укладываются в запотолочном пространстве, поверх которого зашиваются листы ГКЛ. Кабеля при этом нужно прятать внутри стальных водо-, газопроводных труб, которые локализуют очаг возгорания.

Важно! Категорически запрещено фиксировать кабель гвоздями между проводниковыми жилами.

Размер внутреннего туннеля труб для выкладки проводов выбирается по количеству и сумме сечений кабелей. Трубы лучше нарезать на куски, оснастить резьбой по концам и стыковать резьбовым соединением.

Схема обустройства открытой проводки

Такой вариант – это простой монтаж электрики по потолку, при котором не придется штробить штукатурку, можно применять пластиковые кабель-каналы гофрированные или короба.

Чтобы определить, что лучше – короб или гофра, рассмотрим нюансы применения защитных футляров:

• Гофрированные трубы крайне сложно уложить ровно – они выкручиваются и свисают. Тут не поможет увеличение фиксаторов, устранить кривизну не получится, а при увеличении материалов повышается стоимость работ – это минус.
• На гофре скапливается пыль, удалить которую сложно, к тому же пучок проводов протянуть через гофрированный кабель практически невозможно, концы цепляются за внутренние ребра и не проходят.

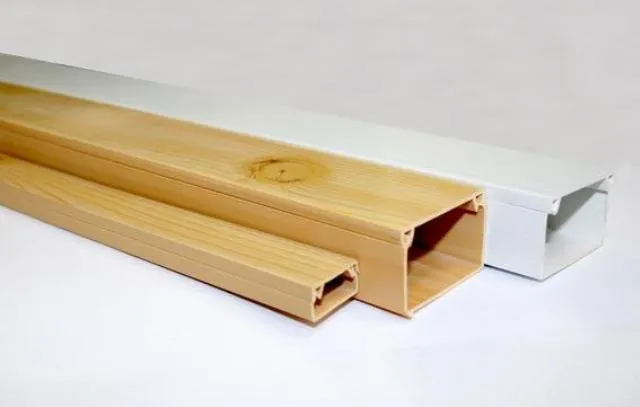

• Пластиковые короба намного удобнее, выглядят красивее, можно декорировать пленкой под дерево.
• Фиксация гофроруковов только на клипсы или хомуты – их видно, а короба можно закреплять металлической проволокой, делая скрытый монтаж.

Рассматривая, как сделать безопасную проводку по деревянному потолку в пластиковые короба, нужно отметить простоту проведения работ. Сначала к поверхности на шурупы или саморезы фиксируется канал, в который укладывается пучок кабелей, а потом все закрывается крышкой и защелкивается. В точке изгиба пластик просто подрезается или зона оформляется специальными фигурными футлярами (есть в продаже) из пластика.

Плюсы применения коробов в том, что они не поддерживают горение, безопасны и доступны по цене.

На заметку! Выкладывать провода на асбестовую подложку не рекомендуется. Выглядит такая конструкция непрезентабельно, плюс листом асбеста придется покрывать зоны выкладки кабеля с выходом листа за границу кабелей на 10-12 мм.

Самые частые ошибки при монтаже электрической проводки

Если у мастера нет опыта работы с проводами, то процедуру следует поручить специалистам – отсутствие навыков и экономия на мастере может дорого обойтись при первом же включении света или бытового прибора.

К частым ошибкам относят:

1. Прокладку проводов без защитных футляров. Достаточно малой искры, чтобы деревянное строение вспыхнуло.
2. Подключение к одному УЗО разных источников потребления электроэнергии. Если фактическая нагрузка не превышает расчетного значения, замыкание только одного прибора приведет к отключению всех устройств в сети.
3. Присоединение выключателя не на фазовый, а на нулевой провод. Это грозит поражением током при замене лампочки в люстре – подача питания не перекрывается.

Главная ошибка – неправильный выбор сечения кабеля. Если сечение меньше, сеть не выдержит постоянных или переменных нагрузок, быстро выйдет из строя и может спровоцировать пожар в доме.

Рекомендации профессионалов

Мастера советуют не рисковать и не экономить на услугах профессионала, когда дело касается электричества. Можно сократить расходы на отделке, но проводка должна быть выполнена только качественно, с учетом потребностей хозяина дома и количеством подключенной бытовой техники.

Но если решили делать все работы самостоятельно, помогут рекомендации профессионалов:

• для фиксации на потолок лучше применять крепежные клипсы;
• обязательно использовать защитные трубы, гофрорукава или короба;
• предварительно составленный план поможет быстро и качественно проложить провода;
• в плане указать размещение потребителей тока, на каждую группу потребителей поставить по одной распределительной коробке;
• начинать выкладку сетей следует именно с распредкоробок;
• гофру с кабелями размещать параллельно, чтобы кабеля не пересекались, и проще было обслуживать сеть.

Если линии все же стыкуются, в зоне стыка устанавливается распаечная коробка, для кухонь и ванных следует применять влагостойкие распаечные коробки.

Важно! Наружная схема выкладки может применяться в помещениях с нормальным уровнем влажности. В комнатах с риском повышения содержания влаги в воздухе следует предусмотреть скрытый монтаж электропроводки по потолку.

Источник

Электропроводка в деревянном доме: правила проектирования + пошаговый монтаж

Деревянные дома в качестве жилья выбирают по многим причинам: одним противопоказано жить в бетонных «коробках», другим нравятся красивые срубы. Однако проживание в них тесно связано с таким понятием как безопасность. Именно поэтому электропроводка в деревянном доме считается одним из ключевых аспектов.

Мы расскажем о том, как правильно сделать разводку электроснабжения в деревянном доме. Подскажем, какие схемы, расходные материалы и электроустановочные изделия используются в прокладке линий по стенам из бруса или бревна. С учетом наших советов вы сможете сделать безопасную и безотказно работающую сеть.

Требования к проводке

Деревянные строительные материалы имеют массу положительных качеств и являются самыми популярными. Но, кроме того, они весьма пожароопасные. Поэтому должны быть соблюдены ряд требований по прокладке кабеля в деревянном доме:

Выбор проводки производится так, чтобы не допустить перегревания проводов, плюс, прокладка делается в металлических трубах, чтобы даже в случае возгорания кабеля, не дать открытому пламени перейти к прилегающим деревянным конструкциям.

Показатели технических характеристик и эксплуатационных качеств кабеля для проводки в деревянном доме обязаны быть строго рассчитаны под пиковую нагрузку каждого конкретного участка электросети. Чтобы предотвратить нагрев сечения проводки, потребуется запас надёжности до 30%. Плюс, скрытую проводку настоятельно рекомендуется планировать ещё при составлении проекта дома.

• Способ прокладки.

Электрификация может быть выполнена открытым или закрытым способом. У обоих есть позитивы и слабые стороны. Скрытая считается более безопасной, но значительно более трудоёмкая при монтаже. Открытая электропроводка в деревянном доме для некоторых предпочтительнее, потому что даёт возможность без труда и в любое время иметь доступ у электросети для проведения диагностики или внесения незначительных изменений.

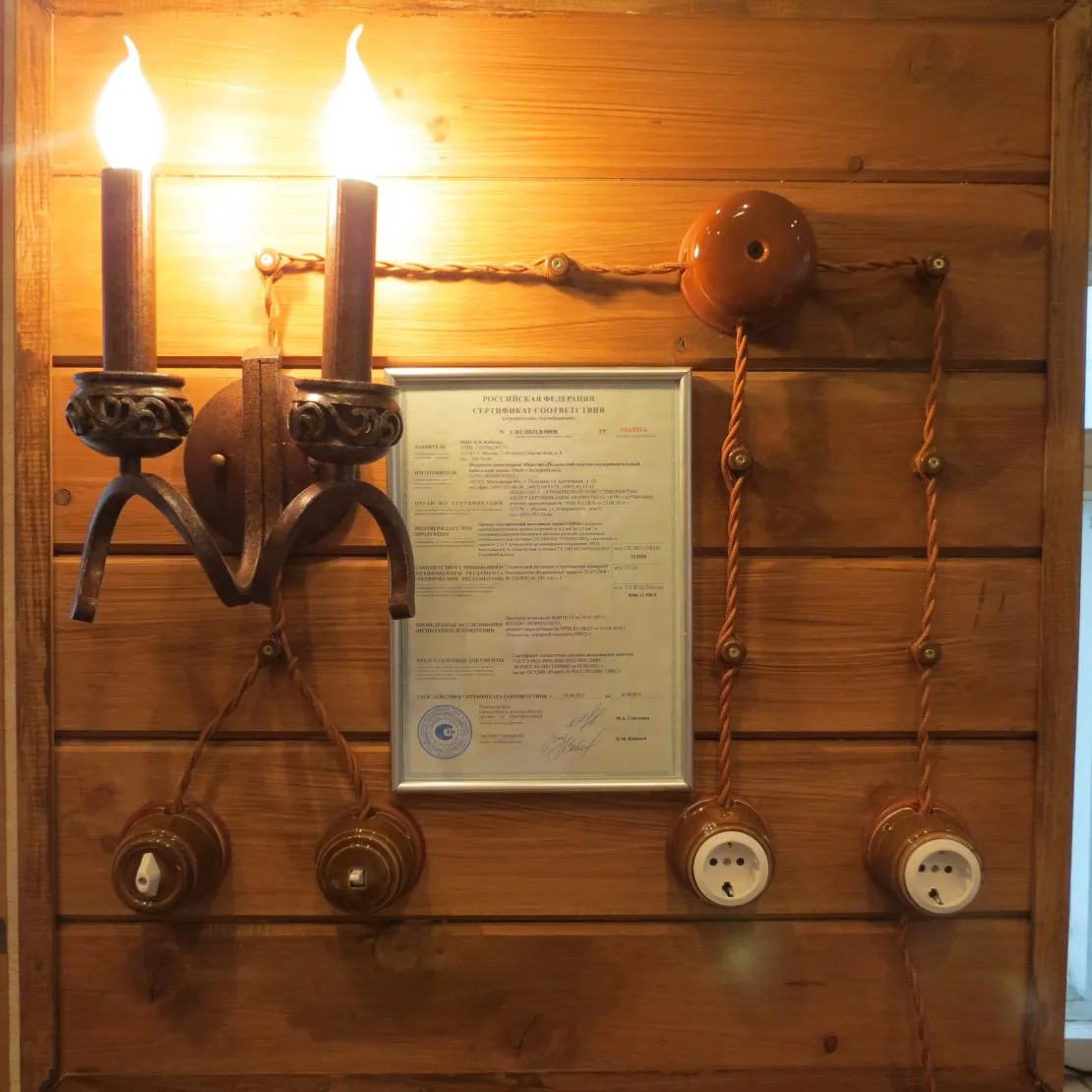

Вариант монтажа ретро проводки в деревянном доме открытым способом Источник ecomartver.ru

Кроме проводки, также от контакта с деревянными поверхностями должны быть изолированы электрощитовые (узлы развязки). Идеальным решением станет размещение электрического щитка в помещении, имеющем перегородку из негорючего материала.

Чаще всего рекомендуется использование трёхжильного медного кабеля с изоляцией не поддерживающей горение.

Каждая группа электросети требует установки отдельного автоматического выключателя. При этом необходимо строго следить за соответствием номиналов токов расчётной нагрузке на участке. Сильное завышение токов неприемлемо, т.к. это может привести к перегреванию проводника.

Проведение самостоятельной прокладки силовых кабелей и монтаж электропроводки в деревянном доме категорически не рекомендуется без наличия достаточного опыта. Лучше, если этим займётся квалифицированный специалист. Однако знание основных правил электрификации для владельцев частных домов обязательно, т.к. это даёт возможность проводить частичную диагностику сети и осуществлять контроль качества работы, которую проводят наёмные электрики.

Электрик профессионал всегда сделает работу быстрее и качественнее Источник wixstatic.com

Советы специалистов

Кабели для деревянной постройки существенно отличаются от проводов для домов из каменных материалов. В первом случае применяют изделия с обозначением «NYM» с оболочкой из негорючего поливинилхлорида и тройной изоляцией.

Перед тем как сделать проводку по деревянному потолку, стоит ознакомиться с советами профессиональных мастеров:

• каждую распределительную коробку и трубу заземляют;
• для соединения труб между собой используют пайку или сварку;
• для защиты сети от аварийных сбоев используют дифавтоматы, которые объединяют в себе УЗО и автоматический выключатель;
• лучше используйте медные трубы (они быстро принимают форму желоба и хорошо гнутся);
• чтобы не повредить кабель в процессе протягивания, используйте пластиковые торцевые втулки;
• для защиты магистрали от защемления учитывайте усадку постройки;
• если стены будут обшиваться вагонкой или облицовываться другими прочными материалами, то под проводку выдалбливают пазы, а не сверлят отверстия в стенах.

В тех местах, где провод подходит к выключателю или розетке, электрики советуют выполнять комбинированную проводку. Это значит, что разрешено объединять открытые и скрытые системы.

Разновидности и характеристики проводов

Начать следует с разбора, какой кабель использовать для проводки в деревянном доме – медный либо алюминиевый. Применять можно оба варианта, но профессионалам предпочтительнее медные провода из-за следующих характеристик:

• ме́ньшей подверженности коррозии;
• лучшим показателям проводимости;
• бо́льшей прочности.

Алюминий же имеет только два плюса:

В остальном алюминий не конкурирует с медью из-за таких его свойств:

• быстрой окисляемости, а значит худшей проводимости и более быстрой нагреваемости;
• повышенной хрупкости, т.к. несколько перегибов в одном месте приводят к поломке провода;
• свойства материала ослабляться в месте контакта и со временем выскальзывать из винтовых зажимов (потребуются периодические проверки контактов).

Также существует недорогой композитный материал, называемый алюмомедью, из которого делают сердечники проводов. Такое изделие берет лучшие свойства от обоих металлов, однако при этом существенно понижаются качественные показатели каждого из них.

Различия проводов также бывают по количеству жил – бывают они многожильными и одножильными. В свою очередь жилы могут быть однопроволочными и многопроволочными.

Разновидности электропроводов Источник elkomp.ru

Также провода отличаются размером сечения и размером номинального рабочего напряжения. Изолируются они, как правило, винипластом, ПВХ или резиной, в зависимости от показателя переменного тока провода.

Для дополнительной стойкости к механическим повреждениям провода иногда покрываются в х/б оплётку. А если вероятность механических повреждений практически гарантирована, то оплётка накладывается оцинкованная стальная.

Несмотря на дешевизну алюминиевых проводов, медная проводка более популярна, т.к. хозяева домов чаще предпочитают отдавать дань надёжности.

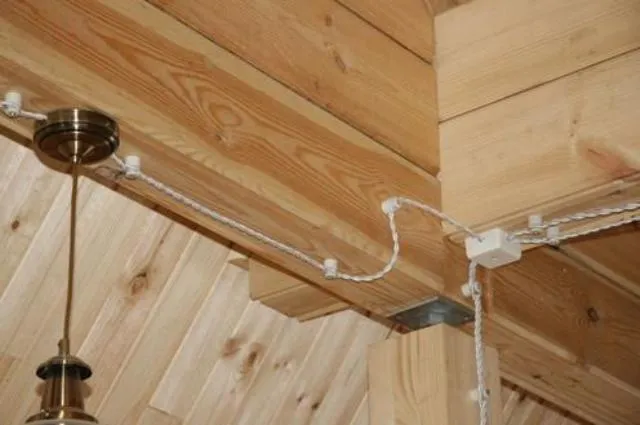

Для открытой проводки применяется также так называемая «ретро-проводка», которая объединяет функциональные и декоративные решения в доме, т.е. электропроводка в деревянном доме прокладывается по стенам, но максимально привлекательно, с элементами украшения помещения.

Варианты электропроводки в строении из дерева

Прокладка проводки в деревянном доме (развод кабелей) производится следующими методами:

• Наружный (открытый).

Установка электропроводки производится с помощью специальных изоляторов. Это достаточно безопасный и экономный способ, не требующий капитальных вложений. Кабель ведётся непосредственно вдоль плоскостей стен и потолка.

Наружная проводка возле щитка Источник sense-life.com

• Прокладка проводки в кабель-каналах.

Этот метод также относится к открытому типу. Применяются специальные короба, прикреплённые к поверхностям помещения, которые визуально скрывают проложенный кабель.

Сюда же можно отнести достаточно популярный электроплинтус. Внутри него есть полость, в которой фиксируются провода. Это повышает надёжность и простоту монтажа.

• Скрытый (закрытый).

Когда металлические (желательно медные) трубы, в которых будет протянута проводка, устанавливаются внутри стен. Разумеется, сами трубы надо устанавливать ещё при строительстве. Этот метод наиболее трудо- и финансово затратен. Но он полностью исключает возможность механического воздействия и давления на кабель, что очень важно в деревянных строениях, которые часто со временем начинают «уседать». Соответственно скрытая электропроводка в деревянном доме по праву считается наиболее надёжной и долговечной.

Скрытая электропроводка в деревянном доме может быть проведена под черновым полом Источник tildacdn.com

Смотрите также: Каталог компаний, что специализируются на электротехнических работах любой сложности

Виды укладки проводки по деревянному потолку

Все мы привыкли, что система электроснабжения в доме из природных и искусственных каменных материалов делается скрытой. Обычно кабель питания скрывается в штробе либо защищен слоем штукатурки.

Другое дело прокладка проводки по деревянному потолку и стенам постройки из древесины. Важно сделать проводку не только красивой, но и безопасной. В деревянных постройках это особенно актуально, ведь скрыть провода под слоем штукатурки не получится, а скрытая прокладка опасна высокой вероятностью возгорания.

Проводка по деревянному потолку бывает скрытая и открытая. Рассмотрим особенности, преимущества и недостатки каждого способа подробно.

Открытая проводка

Любая электрика по деревянному потолку и всему дому должна разводиться так, чтобы не было прямого контакта проводов с древесиной, ведь этот материал быстро возгорается при коротком замыкании. Это главное условие для монтажа открытых и закрытых систем.

При прокладке электрических кабелей действует одно важное условие – все они должны иметь несколько слоев изоляции или прокладываться внутри трубы или специального ПВХ-канала. Однако при выполнении открытой проводки с ПУЭ от использования труб и каналов можно отказаться. Потолочный или стеновой провод монтируется прямо на потолок или стену, но так, чтобы он не касался любых деревянных конструкций.

Как сделать отверстие или дырку в натяжном потолке для обвода труб

Открытый монтаж электрики по потолку выполняется следующими способами:

• в специальных ПВХ коробах;
• в металлических рукавах;
• в гофре из ПВХ;
• в металлических или пластиковых трубах;
• на скобах;
• на фарфоровых роликах или изоляторах.

Преимущества открытой проводки:

• легкость и быстрота монтажа;
• нет необходимости в покупке дополнительного оборудования;
• сохранение целостности стен и потолков.

Недостатки открытых систем:важно учитывать технические нормы и требования, предъявляемые к помещению; непривлекательный внешний вид; во время монтажа важно соблюдать нормы пожарной безопасности.

Закрытая проводка

Скрытая электропроводка по деревянному потолку и стенам имеет следующие преимущества:

• на стенах и потолке отсутствуют элементы разводки, которые нарушают гармоничный дизайн помещения;
• благодаря тому, что все выключатели и розетки заглублены в стены, они не мешают при расстановке мебели;
• на стены удобно крепить выбранную финишную отделку;
• при условии правильного выполнения гарантирована высокая степень пожарной безопасности;
• кабель в трубе легко заменить;
• отсутствует риск механического повреждения провода;
• на электрической арматуре не появляется паутина и не собирается пыль.

Недостатки скрытых систем:

• не получится выполнить ревизию и замену проводки (изношенные старые участки и провода с микроповреждениями приводят к короткому замыканию);
• если вы решите в будущем дополнить систему новыми точками, то сделать это будет сложно;
• сложности монтажа (такую проводку можно выполнить только на этапе возведения постройки);

Другие минусы: для скрытия изоляционных труб и коробов придется устанавливать фальш-конструкции; материалы и работы обходятся недешево; для работы понадобятся специальные инструменты.

Тонкости скрытой электропроводки в деревянных строениях

Итак, монтаж скрытой проводки осуществляется при строительстве или капитальном ремонте. При этом существуют некоторые тонкости: провода прокладываются внутри металлических труб, или гофры, а монтаж абсолютно всех узлов соединений необходимо производить в спецкоробах из металла, с обязательным свободным доступом к ним. Категорически нельзя скрывать их отделкой. Поэтому их располагают в малозаметных местах или стараются подбирать такие крышки, которые не будут выделяться из интерьера и привлекать внимание.

В случае, когда прокладка скрытой проводки в деревянном строении осуществляется не кабелем, а с помощью изолированных проводов, то необходимо правильно подобрать толщину стен металлических труб в соответствии с регламентом:

• для медных проводов, сечение которых менее 2,5 мм, толщина трубы не имеет значения;
• когда сечение провода достигает 4 мм, металлическая стенка обязана быть не меньше 2,8 мм;
• при сечении жилы в пределах 4,5-10 мм, стенку подбирают свыше 3,2 мм;
• сечениям проводов в диапазоне 10,2-16 мм потребуется труба со стенкой больше 3,5 мм в толщину.

Скрытая проводка в деревянном доме прокладывается только в металлических трубах Источник remontnik.ru
В случае прокладки электрокабелей, строгих стандартов по размеру стенок труб нет, т.к. имеется двойная или тройная изоляция. Разрешается даже проводить укладку с помощью металлической гофры (металлорукава), что повышает удобство и скорость монтажа.

Но следует учитывать, что при таком способе монтажа, доступа к проводам практически не будет. А внесение изменений в проложенную сеть выйдет дорогим и крайне хлопотным. Так что, перед тем, как провести проводку в деревянном доме скрытым способом, рекомендуется внимательно проверить схему прокладки и все работы провести продумано, со всей тщательностью и скрупулёзностью.

Скрытая разводка

Если непременно нужно осуществить скрытую разводку, то использование металлических труб и рукавов – единственный выход.

Проложить металлические конструкции не так просто, а есть еще и ряд требований, которые к ним предъявляются. Внутри, такие трубы и рукава должны иметь оцинкованную поверхность либо быть окрашенными. Зазубрин и заусенец по краям элементов быть не должно, а значит – потребуется надевать на их концы специальные заглушки из пластика.

Идеальным материалом, из которого могут быть изготовлены такие рукава – медь. Медная труба окажется наилучшим претендентом на то, чтобы проложить в ней всю проводку – она выдержит воздействие электрической дуги, возникающей при коротком замыкании, сможет противостоять воздействию влаги и ее легко согнуть под нужным углом. Недостаток только один – она стоит очень дорого.

Схема прокладки

Любым работам по прокладке или смене кабелей предшествуют подготовительные действия, к которым относят и составление схемы электропроводки. Грамотность и техническая выверенность созданного проекта – это гарантированно качественный монтаж и безопасность электроцепи, в соответствии со всеми правилами и нормами.

Пример схемы электрификации частного дома Источник freelancehunt.com

При создании схемы прокладки электрической проводки рекомендуется учесть ряд нюансов:

• Размещение важных электроузлов (щитков, счётчиков, розеток) осуществляется в легкодоступных местах, чтобы была возможность подступиться к ним в любое время для проведения оперативного ремонта или замены с целью предотвратить возгорание или короткое замыкание.
• Расположение выключателей подбирается так, чтобы они оставались на открытых местах, не загромождённых мебелью. Несоблюдение этого правила присуще советским застройкам – и по сей день «спрятанные» выключатели можно найти в доме мамы или бабушки. Идеальной высотой расположения любого выключателя считается расстояние свыше 50 см от уровня пола.
• Расположение розеток должно быть продуманным, с учётом месторасположения всех бытовых приборов. Количество розеток желательно должно соответствовать количеству техники, чтобы не приходилось использовать удлинители. По стандарту хватает одной розетки на каждые 6м². Но при необходимости желательно их сделать больше. Располагают розетки обычно на высоте 25-50 см.

Вариант плана электропроводки помещения, с чёткой визуализацией месторасположения розеток и регуляторов освещения Источник tehznatok.com

• Необходимо исключить возможные скрутки или многочисленные перегибы электрокабеля. Линии должны быть проложены параллельно и перпендикулярно относительно полу, потолку или стенам, т.е. только прямые линии с прямыми углами. Как правило, применяют нижнюю или верхнюю электроразводку, т.е. прокладка проводится в 15 см от пола либо потолка.
• Коммутация проводов обязательно обустраивается в металлических распределительных коробках. Запрещено использование изделий из пластика или дерева.

Продумав месторасположение бытовых приборов в доме, и наметив схему проводки, можно переходить к следующему этапу.

Готовим проект электрификации дома

Начиная проектирование электропроводки в деревянном строении, следует связаться с поставщиком электроэнергии, чтобы получить технические условия. Дальнейшие работы проводятся на основании этих показателей. Начинают с подсчёта суммарной мощности, потребляемой всеми электроприборами дома, с учётом источников освещения.

Пример Технических условий для присоединения к электрическим сетям Источник chebo.pro

Подбираем приборы и кабеля

Определиться с нужным кабелем можно и без заумных расчётов, просто воспользовавшись данными справочных материалов по электротехнике. Подбор сечения жилы проводится, опираясь на показатели предполагаемой нагрузки.

Уровень потребляемой мощности любого оборудования или приборов отображены в тех. паспортах либо эксплуатационных инструкциях. Ориентируясь именно на эти цифры, подбирается провод для проводки в деревянном доме с нужным сечением. Кабель ввода также подбирается путём суммирования мощностей имеющихся электрических приборов.

Рекомендация! Немного конкретики на вопрос о том, какой провод лучше использовать для проводки в деревянном доме. Нужно выбирать кабель, маркированный буквами «НГ», т.е. «не горит», или «LS», указывающие на пониженный уровень выделения дыма. Внутренняя проводка частного дома прокладывается обычно проводами, имеющими сечение от 1,5 до 2,5 мм.

Выбор соответствующего кабеля и электроустройств

Чтобы правильно произвести разводку электропроводки в частном доме своими руками, избегая сложных специальных расчетов, можно воспользоваться «Таблицей соотношения сечения кабеля к соответствующей нагрузке» из электротехнического справочника.

Таблица соотношения сечения кабеля к соответствующей нагрузке.

Из таблицы подбирают такое сечение кабеля, которое будет соответствовать мощности электроприборов по каждой отдельной группе. К каждому прибору прилагается описание или технический паспорт, где обозначается потребляемая им нагрузка. Опираясь на эти данные, выбирают приемлемый кабель. Для того, чтобы определить сечение вводного кабеля, следует просуммировать мощность всех имеющихся приборов.

Наиболее популярным для проводки является кабель из меди NYM. Он имеет добавочную изоляцию, достаточно крепок и удобен в обработке. В случае применения алюминиевого кабеля, нужно учитывать, что он уязвим к изгибам и часто при разделке ломается.

Подходящий кабель выбирают исходя из потребляемой мощности электроприборов.

К розеткам подводится трехжильный провод с заземлением, чтобы обеспечить безопасность бытового электрооборудования. Осветительные приборы, согласно Правилам устройства электроустановок, также нуждаются в его обустройстве, хотя многие пренебрегают этой нормой. Если в частном доме используют для освещения территории двора и участка мощные прожектора, то организация заземления — обязательное условие. Это правило касается и тех, кто решил выполнить своими руками схему электропроводки на даче.

Розетки и выключатели выбирают исходя из расчетной величины тока, вида электропроводки (скрытая или открытая), возможности подключения блока с розеткой и выключателем под одной рамкой.

Комплектующие для обустройства проводки электрического кабеля с применением гофрированных ПВХ-труб.

Видео описание

Ответы на вопросы, какой провод использовать и в чем отличия одножильных и многожильных проводов, можно получить, посмотрев это видео:

Вводный автомат подбирается так, чтобы пиковая нагрузка питания в строении не вызывала отключения, плюс, 20-30 % запаса мощности. Плюс, высчитывается ток короткого замыкания, при достижении которого цепь гарантированно разорвётся.

Подбор автомата при однофазном питании происходит так:

1. Высчитывается сумма мощностей всех бытовых электроприборов и определяется максимальный показатель тока с помощью формулы IHOM=P/U*cosф, где cosф соответствует 0,8. Результат увеличивается на 10% и получившаяся сила тока станет показателем, при котором будет происходить срабатывание автомата. Обычно он не превышает 25А.
2. Затем определяется уровень тока, из-за которого произойдёт эффект короткого замыкания, применив формулу Iкз=3260*S/L. Здесь S подразумевает площадь сечения проводки, а L – её длину. Такой расчёт производится на самом протяжённом участке сети с минимальным показателем сечения жил.
3. Автоматические выключатели характеризуются силой тока в момент короткого замыкания, делённой на номинальный показатель силы тока. Электросеть практически любого частного дома относится к сетям, имеющим смешанную нагрузку. Идеальными автовыключателями для них являются устройства типа «С».

Виды автоматических выключателей Источник vse-e.com

Номинал и тип автомата для однофазного питания

Автоматический выключатель выбирают исходя из следующего:

• определяют сумму мощности всего электрооборудования и вычисляют значение максимального тока, используя формулу: Ihom = P / U х cosϕ. Величину cosϕ принимают 0,8. К полученному значению номинального тока Ihom применяют коэффициент поправки 1,1. В результате получают максимальную величину тока, при которой автомат срабатывает. Автоматического выключателя в 25 А обычно вполне достаточно для ввода на дом;
• чтобы определиться с типом автомата, следует знать минимальную величину тока короткого замыкания. Формула для определения тока в однофазной сети (220 В) следующая: Iкз = 3260 х S / L, где S — сечение кабеля, (мм²); L — длина кабеля, (м). По этой формуле определяется ток для самого длинного участка с наименьшим сечением провода;

Вводный автоматический выключатель должен поддерживать электропитание дома при максимальной нагрузке.

• отношение величины тока короткого замыкания к значению тока номинального определяет характеристику автоматического выключателя. Рекомендуемый автомат для установки в доме — выключатель с характеристикой С. Такой автомат отлично работает в сетях со смешанной нагрузкой.

Согласно схеме электропроводки в частном доме своими руками устанавливают вводный автомат после прибора учета. Автоматические выключатели для объединенных в одну группу устройств, прибор учета, вводный автоматический выключатель и УЗО монтируют в электрощитке на специальном металлическом профиле (дин-рейке). Далее производят разводку по схеме монтажа электропроводки в частном доме.

Схема подключения УЗО.

Монтаж автоматов и подводка энергии

В соответствии с составленной схемой осуществляется монтаж распредкоробок, разметка точек фиксации выключателей, розеток и электроустройств. В предусмотренном месте монтируется основание электрощита с такими последующими действиями:

1. Устанавливается счётчик.
2. Монтируется автомат ввода на металлопрофиль. К нему подводятся фаза и ноль.
3. Производится коммутация клемм от счётчика к автомату ввода.
4. Прокладывается проводка в деревянном доме в кабель канале и подсоединяется к счётчику.
5. На металлопрофиле или дин-рейке производится монтирование автоматов для всех групп электропотребления, УЗО и реле напряжения.

Снаружи кабеля для деревянного дома подводятся по воздуху или подземным способом. Последний способ будет дешевле, но надёжность его будет ниже. Ввод по воздуху производится при помощи самонесущих изолированных проводов. Главный момент, про который надо обязательно помнить – обустройство в месте ввода в здание несгораемой гильзы.

Пример подведения электрокабеля по воздуху Источник fisenich.com

Подводка под землёй делается по металлической трубе, с целью защиты кабеля от влияния окружающих факторов. Прокладка электропроводки к деревянному дому подземным способом должна согласовываться с энергетическим предприятием, отвечающим за участок.

Подведение кабеля электросети к дому под землёй Источник emra.by

Выполнение монтажа распределительного щита своими руками

Корпус электрощита закрепляют в установленном схемой месте. После этого выполняют следующее:

• монтируется прибор учета в корпусе щитка;
• на специальный металлический профиль (дин-рейку) устанавливается вводный автомат. К двухполюсному автомату подводят фазу и нейтраль;
• выходные зажимы (клеммы) прибора учета соединяют на вход вводного автоматического выключателя;

Зачистку проводов нужно осуществлять только при выключенном электропитании.

• провод заводится в дом и соединяется с входными зажимами прибора учета (счетчика);
• на дин-рейку монтируются реле напряжения, автоматы для разных групп питания (розетки, осветительные приборы), УЗО;
• зажимы электроприборов соединяются одножильным кабелем.

Тонкости при установке скрытой проводки

Прежде всего, нужно чётко понимать, какой выбрать кабель для деревянного дома. Независимо от выбора, он должен иметь негорючее изоляционное покрытие. К тому же он должен размещаться внутри гофрированного металлического рукава или цельной трубы.

Самым главным при установке считается аккуратно и в соответствии со схемой сделать отверстия и пропилы для гофры, кабеля, распредкоробок, розеток, выключателей и т.д.

Чаще всего скрытую проводку проводят в 15-20 см ниже уровня потолка, а вот электро-точки размещаются уже на усмотрение мастера или хозяина, чтобы сделать их максимально удобными и доступными. Крепление провода в гофре производится с помощью специальных клипс и саморезов. Есть ещё плюс скрытой проводки – она не мешает последующим отделочным работам в помещении.

На всех точках, предполагающих наличие распределительных коробок, выключателей или розеток, выводятся «хвосты» до 15 см, чтобы потом произвести разводку и подключение.

Важно! Обустраивая скрытую проводку в деревянном доме, лучше применять кабели с большим сечением, нежели этого требует наружный способ монтажа, т.к. внутри будет отсутствовать естественное охлаждение.

Подготовка всех материалов и инструментов для работы

В процессе установки потребуется следующее:

• Инструменты для выполнения работ.
• Детали и узлы, из которых будет монтироваться электросеть.

• Инструменты для работы с проводами: обрезки, зачистки, пайки.
• При создании заземления: лопата, болгарка, сварочный аппарат.
• Дрель, шуруповерт, пила и все, что потребуется для создания штробов и обработки дерева.
• Футляр для распределительной коробки.
• Провода.
• Металлорукава.
• Автоматические переключатели.
• Соединительные коробки.
• Розетки.
• Выключатели.

Нужно учитывать, что окончательное подключение к внешнему электропитанию осуществляется уполномоченной для этого организацией.

Заземление на трубках с проводами

Монтаж заземления с устройством защитного отключения (УЗО)

Кроме заземления распредкоробки, чтобы обеспечить надёжную защиту электроприборов и бытовой техники, нужно обустроить полноценный контур заземления.

• арматурные трёхметровые пруты с сечением не менее 30 см в количестве 3 шт.;
• выкопанный ров, имеющий форму треугольника, глубиной около 50 см и стороной до полутора метров;
• арматура вбивается в землю в вершинах треугольника;
• стержни между собой соединяются стальным уголком и фиксируются сваркой;
• полученный треугольник одной из вершин соединяется с домом траншеей (такой же глубины), в которую укладывается и приваривается к контуру такой же уголок.

Непосредственно рядом со строением уголок сваривается с арматурным метровым прутом. В идеале после закапывания на поверхности должен остаться отрезок прута в 30 см. К концу этого прута прикрепляется медный кабель от распределительного щитка, проходящий через УЗО. Нормальным сечением такого кабеля будет 2,5-4 мм.

Пример оборудования контура заземления Источник remontnik.ru

Устройство заземления и монтаж УЗО

Современное оснащение дома бытовой техникой не обходится без таких электроприборов, как бойлер, стиральная машина, холодильник и многих других. Наличие электрооборудования с металлическим корпусом предполагает обязательное устройство заземления.

Точка подключения контура заземления.

Порядок устройства заземления следующий:

• подготавливаются три стержня арматуры длиной 3 м и диаметром 3 см. Выкапывается траншея в форме равностороннего треугольника с длиной стороны 1 м. Глубина траншеи 30 см. Арматуру помещают в землю по углам получившегося треугольника;
• стержни арматуры соединяют между собой металлическим уголком с помощью сварки;
• к одному из углов приваривают петлю (проушину) и с помощью винтового соединения или путем сварки крепят прут из стали толщиной 1 см.
• прут укладывают в траншее таким образом, чтобы соединить его с заземляющим проводником в электрощите. Заземляющие жилы кабелей имеют изоляцию желто-зеленого цвета.

Обустройство контура заземления.
Чтобы обезопасить человека от электротока при его утечке на корпус электрооборудования, применяют устройство защитного отключения (УЗО). Это устройство монтируется в щитке после прибора учета. Исходя из величины номинального тока в сети подбирают параметры УЗО, которое реагирует на малейшую утечку тока. Наличие такого устройства особенно важно для комнат с повышенной влажностью.

Номинальное значение тока для УЗО принимается выше, чем ток автомата в этой цепи. Значение тока утечки берется исходя из типа помещения. Для ванной оптимальным выбором будет УЗО с током утечки 10 мА, для других помещений 30 мА.

Элементы электрощитка и схема их подключения.

Распространённые ошибки при монтажных работах

Статистика доказывает, что причиной пожаров в деревянных строениях чаще всего становятся ошибки и нарушения, которые допускаются при монтаже и использовании электропроводки. В основном это следующие недочёты:

1. При монтаже скрытым способом прокладку кабелей под потолком осуществляют без дополнительных изоляционных мероприятий. В случае неправильного выбора сечения провода, происходит перегрев и контакт с деревянными поверхностями межэтажных перекрытий.
2. При прокладке кабеля под обычными плинтусами. Пространство ограничено, кабель соприкасается с корпусом деревянного или пластикового плинтуса. Для прокладки проводки таким способом рекомендуется использование специальных плинтусов, соответствующей конструкции и с наличием необходимых зазоров.
3. Правила монтажа проводки в деревянном доме запрещают использование гофрированных труб из ПВХ. Вместо них надо применять свободные кабель-каналы, или гофры из металла. К сожалению, некоторые владельцы домов пытаются экономить на этом моменте.

Испытательные мероприятия

Испытывая электропроводку, применяют очень точные приборы-электроизмерители, имеющие соответствующие сертификаты. Испытательные мероприятия состоят из следующих действий:

• визуального осмотра;
• замеров показателей сопротивления на поверхности изоляционных покрытий проводки;
• замеров показателей сопротивления заземляющего контура;
• проверки корректности работы в цепи «фаза-ноль»;
• испытаний автоматики и УЗО;
• снятия показателей в цепи «прибор-заземление».

Испытательные мероприятия и сдачу электросети в эксплуатацию проводит управляющий орган, куда были поданы документы на разрешение электрификации сооружения. Проведя проверку, соответствующий специалист утверждает корректность работы электрической проводки всего участка. Фактически это является гарантийным обязательством, что работы выполнены качественно, и разрешает потребителю пользоваться электросетью в полном объёме без какого-либо опасения.

Проведение электроизмерений и испытаний электросети Источник remstroy-blog.ru

Помним о главном

Хотя, представленный материал даёт общее понимание, как правильно сделать электрику в деревянном доме, однако важно понимать, что все описанные работы достаточно сложны и опасны. Большинство из описанного потребует предельного внимания и постоянной концентрации, т.к. работа с электричеством может быть опасна для здоровья и жизни на любом этапе. Поэтому проведение монтажа электропроводки в деревянном доме рекомендуется отдать в надёжные руки квалифицированному специалисту. Ведь неверно проведённые работы на любом этапе могут привести к непоправимым последствиям.

Источник

Как сделать открытую проводку в деревянном доме?

Открытая проводка — это способ прокладки электрических проводов на поверхности стен и потолков без их скрытого внедрения в конструкции. В деревянном доме открытую проводку можно сделать следующим образом:

1. Определите место, где будут прокладываться провода. Обычно провода прокладываются по потолку или по верхней части стены.

2. Выберите место для расположения электрической коробки, где будут соединяться провода и устанавливайте ее на стене. Коробку нужно устанавливать на достаточном расстоянии от розеток и выключателей.

3. Прокладывайте провода по поверхности стен или потолка. Для этого можно использовать крепления, такие как клипсы, стяжки, штапики или шурупы с пластиковыми заглушками. Провода можно укладывать в специальные каналы или трубы, чтобы обеспечить их безопасность.

4. Соединяйте провода в электрической коробке. Для этого нужно снять изоляцию с концов проводов, зажать их в клеммы и зафиксировать их болтами.

5. Устанавливайте розетки и выключатели. Для этого нужно снять изоляцию с концов проводов, зажать их в клеммы розетки или выключателя и зафиксировать их болтами.

6. Проверьте качество работы проводки и ее соответствие нормам безопасности. Для этого можно использовать приборы для проверки напряжения и контроля за заземлением.

Важно помнить, что при установке открытой проводки необходимо соблюдать все нормы безопасности и правила электромонтажных работ. Если вы не имеете достаточного опыта в проведении электромонтажных работ, лучше обратиться за помощью к профессиональным электрикам.
