Когда невозможно скрыть проводку внутри стены, а такая ситуация встречается довольно часто, особенно в старых зданиях, где можно столкнуться с железобетонной стеной советской постройки, которую просто нельзя штробить, появляется необходимость использовать кабель-каналы для проводки. Если вас интересует, какой инструмент лучше всего подходит для резки кабель-каналов, я могу предоставить информацию по этому вопросу.

Кроме приведенного примера такая проблематика при определенных условиях сопутствует абсолютно нормальным стенам, при определенных условиях, к примеру, сразу после ремонта понадобилась дополнительная розетка, разбивать только ошпаклеваную и выкрашенную стену дорого.

Также к данному решению прибегают в офисах, когда актуален вопрос экономии, а также в помещениях с повышенной влажностью (банях, бассейнах).

В влажных помещениях ситуация вообще особенная. Там необходимость применения кабель-каналов продиктована нормами ПУЭ (Правила устройства электрооборудования). Потому в таких специфических строениях необходимости использования кабель-каналов не избежать.

В данной статье разберемся с тонкостями монтажа, подготовке к нему и выполнение работ своими руками.

Что важно знать

Ключевыми элементами кабельного канала является профиль «П» сечения, стандартная длина от производителя 2м. также в комплекте идет крышка (полоска пластика) для закрытия внутренностей. По сути конструкции, это длинная пластиковая коробка, для хранения проводки.

Конструкция закрепляется на плоскость (стена, пол, потолок), в него «закладываются» кабеля (провода), когда все уложено, канал закрывается крышкой. Крышка является отдельным плюсом такой конструкции, она быстро снимается, что позволяет, осуществить ремонт электросети, изменить разводку, добавить новые элементы.

Кабельные каналы, немного постаравшись, можно вписать в любой интерьер, ведь кроме стандартного белого решения, производители выпускают множество цветов, позволяющих подобрать необходимую интерьеру палитру.

Подготовка к установке

При непосредственной покупке кабель-канала, обратите внимание на работоспособность замка крышки, его могли повредить при доставке в магазин, а закрываться он должен легко, с типичным щелчком и исключать самопроизвольное открытие.

Способы крепления

Чтобы конструкция на стене выглядела органично, не бросалась в глаза, необходимо предварительно выровнять стену, есть и гибкие материалы, но прикрепленные вплотную на кривую стену, они будут лишь подчеркивать кривизну

Материал, из которого произведен кабель-канал и стены обуславливает способ крепления. Существует несколько способов крепления:

1. Легкие пластиковые изделия прекрасно держатся на обычном строительном клее, также можно использовать жидкие гвозди, теоретически можно приклеить на шпаклевку, но под весом проводов конструкция может оторваться. Этот способ считается самым простым, но он сопряжен с некоторыми трудностями: во-первых, он забирает «право на ошибку», ведь раз приклеив потом можно оторвать вместе со стеной, а повреждения короба и стены не избежать вовсе, во-вторых, таким способом невозможно закрепится на деревянной стене.
2. К дереву лучше привязываться классическими саморезами. При использовании саморезов, необходимая ширина шага составляет полметра, профиль необходимо предварительно просверлить, а при креплении ими на кирпичной стене придется использовать дюбель-гвозди и перфоратор с «победитовым» сверлом.
3. Существует вариант с липкой лентой, либо нанесенной производителем, либо, совсем бюджетным, двусторонним скотчем, но это лишь временное, соответственно недолговечное, решение.

Крепление кабель-канала на кирпичной или бетонной стене: можно ли без сверления

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Монтаж электропроводки в кабель каналах — Все о канализации Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Спрашивайте, я на связи!

Монтаж кабель-канала к стене: выбор размеров и материала, способы фиксации

1. При установке электропроводки в электроплинтусе провод, который находится ниже всех, должен быть от покрытия пола на расстоянии минимум 1,5 см. Изоляционный короб можно установить как электроплинтус, если у него степень защиты не менее IK 07 .
2. Если плинтус отсутствует и вы собираетесь устанавливать короб, то его нижняя часть должна находиться минимум в 10 см от покрытия пола (как показано в левой части рисунка).
3. К изоляционному коробу должен всегда быть доступ, чтобы в случае необходимости можно с него было снять крышку. Поэтому всегда запрещена утопленная установка коробов в стенах (были и такие случаи) или покрытие их любыми материалами (обоями, тканями и так далее).
4. Запрещается устанавливать все электроканалы менее чем в 10 см от дымоходов.
5. Все провода и кабели должны располагаться в пазах электроканалов свободно.
6. Провода от нескольких цепей могут располагаться в одном пазу при условии, что все провода имеют изоляцию, соответствующую самому высокому напряжению.
7. Прокладка слаботочных линий должна осуществляться в отдельных пазах.
8. Если в электроканалы врезаются электроустановочные изделия, постарайтесь их соединить с основанием канала. Это делается для того, чтобы в дальнейшем избежать выпадания или вырывания электротехнического устройства с установочного места.

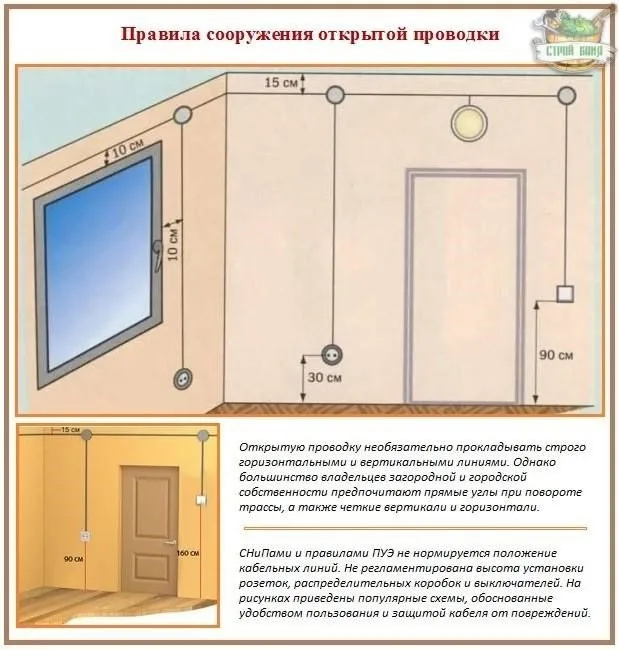

Монтаж открытой электропроводки

Открытая электропроводка подразумевает прокладку проводов по поверхности стен и потолков. Сразу же заметим, что речь не идет об уродовании помещения путем навески кабелей по стенам. Сегодня существуют некоторые методы, которые позволяют по возможности замаскировать сам факт наличия кабелей, а их монтаж в

Прокладка кабелей по помещениям может быть выполнена в большинстве случаев в двух вариантах.

Сечение кабелей выбирается исходя из мощности потребителей. Стоит принять во внимание такие правила подбора сечений медных проводников:

Сечения кабелей в зависимости от мощности приведены в таблице, более подробную информацию о подборе сечения и марок кабелей вы можете найти в справочной и нормативной литературе.

Установка кабель каналов для открытой электропроводки

Основным методом монтажа открытой электропроводки остается прокладка кабелей в кабель-каналах.

Кабельные каналы можно клеить к определенным видам поверхности стен (краска, панели и т.п.). Это самый быстрый способ монтажа, но зато не всегда подходит и не очень надежный. Для наклейки подойдут только каналы небольшого размера, рассчитанные на 2 – 3 провода. Более массивные каналы можно монтировать только с помощью дюбелей или шурупов.

Сложным местом для монтажа открытой проводки остаются межкомнатные двери и перегородки. Для пропуска кабелей необходимо в межкомнатной перегородке пробурить отверстие, в которое вставить пластиковую трубку необходимого диаметра. Затем в этой трубке прокладываются кабеля.

Укладка кабелей в плинтусах имеет тот недостаток, что обычно объем кабель-канала в плинтусах не велик и в него можно поместить только 3 провода среднего диаметра. Но в большинстве случаев этого вполне достаточно. В остальном же, прокладка электропроводки в плинтусах довольно удобна, и квартира меньше загромождается различными конструкциями, сохраняя свой прежний дизайн.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Электропроводка может быть скрытой и открытой. Способы монтажа электропроводки полностью зависят от типа ее размещения.

Правила зачистки проводов

При выполнении работ соблюдают следующие правила:

1. Жилы зачищают строго на длину, необходимую для организации соединения. Избыток оголенного металла существенно повышает вероятность короткого замыкания и электротравмы.
2. Изоляцию удаляют полностью, не допуская наличия даже небольших остатков, иначе соединение получится ненадежным и с плохим электрическим контактом, что приведет к возгоранию.
3. Оболочку удаляют так, чтобы не повредить металл, иначе уменьшатся сечение и прочность проводника.
4. Снимая изоляцию, не сгибают жилку в разные стороны. Это приводит к накоплению усталостных явлений в металле, из-за чего он становится ломким. В большей степени этому подвержены хрупкие алюминиевые провода, пластичные медные – в меньшей.

Способы крепления

Несмотря на всю универсальность кабельных коробов, потребуется выполнить правильный монтаж элементов. Для этого существуют различные варианты. Выбор конкретного зависит от типа поверхности, на которую планируется устанавливать короба. Далее представлены распространенные варианты крепления кабельных каналов.

Саморезы

Дюбель-гвозди

«Клопы»

Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.

Жидкие гвозди

Как крепить кабель канал: нюансы установки и прокладки короба

Этот тип продукции в частных домах используется в основном для прокладки проводки в горючих стенах — при строительстве каркасных домов или панельных. Внутри стены и потолочного перекрытия располагают лотки, в них протягивают кабели, в нужных местах выводят через обшивку стен или потолка.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Кабель каналы: виды, размеры, цвета, монтаж Фирма Legrand Легранд имеет две серии мини с размерами 20 12,5 мм, 32 12,5 мм, 40 12,5 мм, 32 16 мм, 40 16 мм, 60 60 мм, 60 20 мм, 75 20 мм. Спрашивайте, я на связи!

Какой метод очистки проводов предпочтительнее

Выбор способа зачистки зависит от 2 факторов:

• материала изоляции;
• объемов работ.

Любителю подойдет метод, предполагающий использование подручного инструмента – ножа или паяльника.

Профессиональному электрику лучше приобрести специальное приспособление – стриппер, клещи или нож с пяткой. Это позволит делать работу быстро и качественно, поднимет престиж компании или ИП в глазах клиентов.

Если операция по зачистке является частью сборочного процесса, поставленного на поток, нужен станок.

Этапы монтажа

Установка трасс для проводов состоит из комплекса мероприятий. Они требуют ответственного подхода. Помимо монтажа, следует выполнить ряд подготовительных задач. Далее подробно остановимся на каждом из этапов.

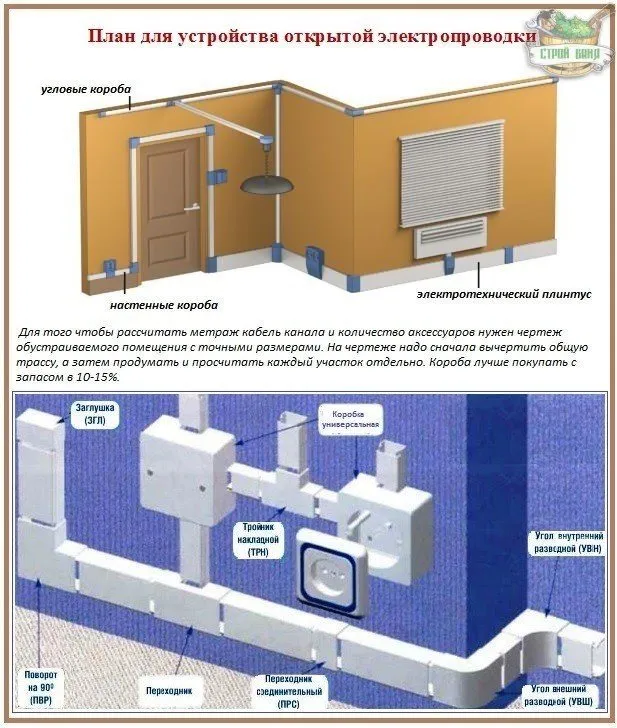

Схема электропроводки

Сначала делается схема электрической проводки в помещении. Её можно составить своими руками, имея понятие об электричестве. В противном случае понадобится воспользоваться помощью специалистов.

Чертеж прохождения кабель-канала

Следующим шагом станет выполнение чертежа прокладки кабельных лотков с учетом месторасположения всех распределительных коробок, выключателей и розеток. Для этого лучше использовать программу с возможностью вывода трехмерного изображения.

Покупка электротехнического короба с аксессуарами

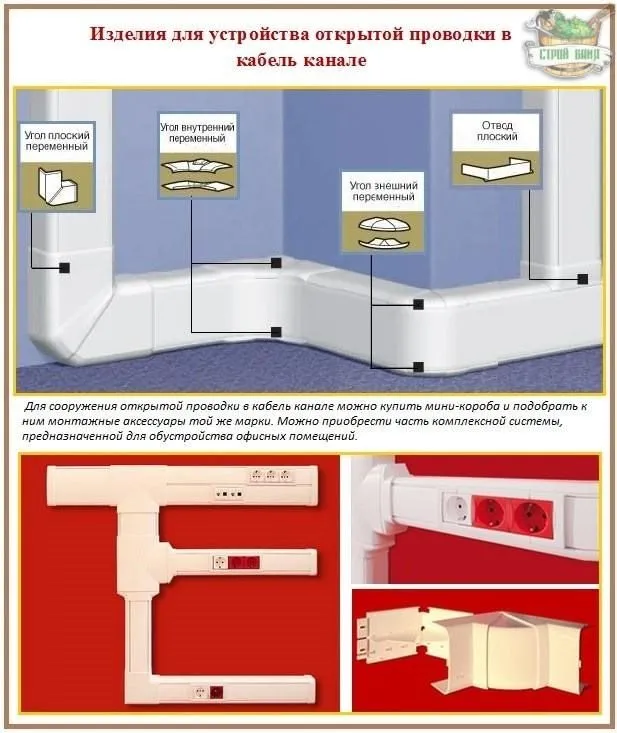

Далее нужно подсчитать требуемое количество аксессуаров. Они необходимы для эстетичного вида стыковых соединений. Для исключения дальнейших проблем с монтажом, следует приобретать аксессуары и кабельные трассы одной марки.

Разметка трассы кабель-канала

По ранее подготовленному чертежу переносят разметку прокладки электротехнических лотков на стены. Для выдерживания горизонтали и вертикали следует воспользоваться отвесом и уровнем. При наличии лазерного нивелира достаточно использовать его.

Подготовка кабель-канала к монтажу

На указанном этапе понадобится подготовить соответствующие длины кабельных каналов. Рекомендуется осуществлять резку по мере установки коробов. Также необходимо иметь в виду, что мини кабельные трассы не комплектуются продольными соединительными аксессуарами. Для получения красивого соединения необходимо:

1. Использовать два короба, один из них смонтировать цельным.
2. Второй отрезать на требуемую длину вместе с защитной крышкой.
3. Сначала устанавливается отрезанная крышка на цельный короб, а затем защелкивается неповрежденная крышка.

Фиксация кабель-канала по размеченной трассе

Крепление к стене электротехнического лотка может быть выполнено жидкими гвоздями, саморезами по дереву или металлу, дюбель-гвоздями. Рекомендуется вкручивать крепеж в шахматном порядке. При использовании жидких гвоздей, следует наносить клей на тыльную часть короба в виде зигзага.

Прокладка и закрепление кабелей в канале

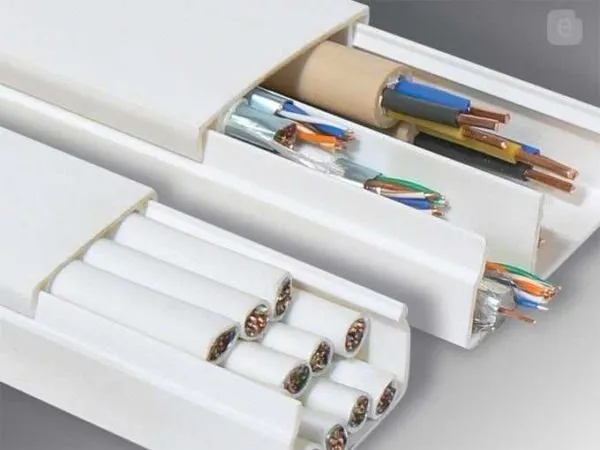

При укладке проводов в кабель-канал понадобится придерживаться следующих правил:

1. Силовая проводка должна размещаться без скручивания между собой.
2. Укладывать телефонные, компьютерные и телевизионные кабельные линии необходимо отдельно от силовой электрической проводки.
3. Фиксация проложенных в коробе проводов выполняется распорками и хомутами.

Установка электрических элементов

Остается выполнить подключение выключателей и розеток, закрепив устройства в подготовленных местах.

Закрытие крышки

Защелкнуть защитные кожуха по всей длине смонтированной кабельной трассы.

Общие правила разметки КК

Правильно выполненная разметка четко указывает, как крепить кабель-канал к стене с учетом всех исполнительных элементов электропроводки. Для нанесения разметочных линий необходимо подготовить:

• линейку и карандаш;
• строительный уровень пузырькового или другого типа;
• отбивочный шнур, называемый также мелованной нитью, с пигментом.

Последовательность нанесения разметки КК следующая:

1. В соответствии с архитектурой помещения и схемой электропроводки от распределительного щита определяются точки размещения розеток, выключателей, монтажных коробок. Линейкой вымеряются оптимальные размеры их удаления от стыков пола со стенками, углов и т.п. Карандашом на стенах делаются соответствующие метки.
2. Во всех местах, где предполагается прокладка кабельной трассы, отбивочным шнуром наносятся прямые линии.
3. Строительным уровнем контролируется соблюдение вертикальности и горизонтальности проложенных линий.

Разметка КК

На что крепить?

В процессе монтажных работ для электрической проводки в кабель канале может потребоваться изготовление угловых стыков в углу комнаты или между горизонтальной и вертикальной частью канала на стене. Для того чтобы сделать стык в углу помещения, конец кабель канала следует подрезать с той стороны, которая будет примыкать к углу, под углом в 45 градусов. Начинайте установку с угла.

Для создания стыка горизонтальной и вертикальной части кабель канал следует отрезать под углом в 45 градусов, но в иной плоскости. Можно сделать иначе – подрезать крышку на полную ширину короба. Небольшие дефекты всегда можно замазать при помощи герметика.

Чтобы сделать кабель канал для розетки, возле него на стену нужно прикрепить подрозетники. Провода к розетке подсоедините после того, как будут уложены провода в короб. Далее сверху наденьте крышку розетки.

Плинтус может быть посередине с кабель каналом или даже состоять из профиля, который прикреплен к стене и заглушки, а во втором случае кабель канал будет находиться между заглушкой и профилем.

В независимости от типа конструкции, устанавливать такой плинтус можно несколькими способами:

Чтобы установить плинтус на наружном угле, его нужно прижать к стене и сделать отметку на расстоянии 0.3 см от угла, а после от этой метки отпилить профиль и заглушку (для этого удобнее всего использовать ножовку по дереву/металлу и стусло) и установить на стену. После этого на угол поставьте специальный уголок, который может быть с кронштейнами или просто вставляться.

Чтобы крепить кабель канал на пол, следует установить порог с коробом в промежутке между напольным покрытием двух разных комнат. Как и плинтус, он будет иметь основу и крышку. В зависимости от модели, основу можно устанавливать при помощи саморезов или же есть самоклеющиеся основы.

Во время повреждения кабель канала или в процессе ремонтных работ в квартире его иногда требуется демонтировать. Для этого нужно будет:

После того, как вы достанете кабель, его можно будет использовать повторно. Так, установить кабель канал можно собственноручно и даже без профессиональной подготовки.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как крепить кабель канал: нюансы установки и прокладки короба Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Спрашивайте, я на связи!

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Варианты крепления электротехнического короба

Способ крепления электротехнических коробов определен материалом, из которого сложены стены. Желающие заняться самостоятельной установкой пластикового кабель канала могут:

• банально приклеить основание к деревянной, оклеенной обоями, окрашенной стене, к перегородке, выполненной из влагостойкого гипсокартона или обшитой фанерой, любой плитой из прессованных отходов деревообработки;
• привинтить оцинкованными саморезами к деревянной поверхности;
• зафиксировать основание на бетонной или кирпичной стене с помощью дюбель-гвоздей;
• совместить клеевой метод с монтажом на саморезы.

В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности.

Резать короба нужно вместе с защелкнутыми на них крышками. При сооружении трассы из нескольких отрезков нужно стараться, чтобы места состыковки двух оснований не совпадали с местами состыковки крышек. Проще говоря, меняйте крышки местами: длинный отрезок закройте сначала короткой крышкой, затем длинной и наоборот.

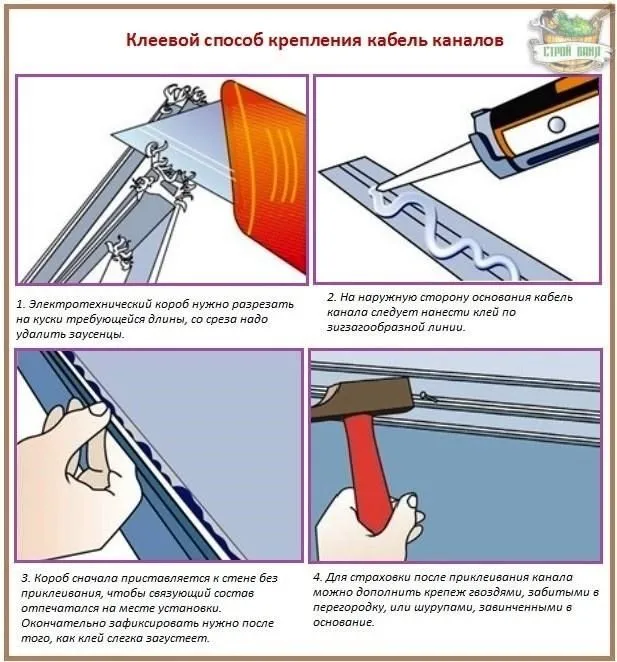

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

• клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
• обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
• ждем, пока оставшийся на стене клеевой след загустеет;
• устанавливаем канал на место и с усилием прижимаем;
• опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Совет. Прокладку кабеля в сооруженной системе удобнее выполнять, чередуя с защелкиванием крышки. Установили часть проводки в канале, затем защелкнули и т.д.

Нюансы применения саморезов

Подготовленный к монтажу отрезок кабель канала прикладываем к стене и завинчиваем саморезы через сформированные отверстия.

Как выбрать кабельный канал

Кабель-канал позволяет быстро устранить неисправности скрытой электрической проводки. Для этого не придется долбить стены. Монтаж электротехнических лотков можно выполнить в кратчайший период времени. При этом потребуются минимальные затраты.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Разметка трассы кабель-канала Для фиксации на бетонной или кирпичной стене понадобятся перфоратор, сверло с победитовым наконечником диаметром 6 мм и дюбель-гвозди. Спрашивайте, я на связи!

Дополнительная электрическая проводка в кабельном канале

• если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
• если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
• если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

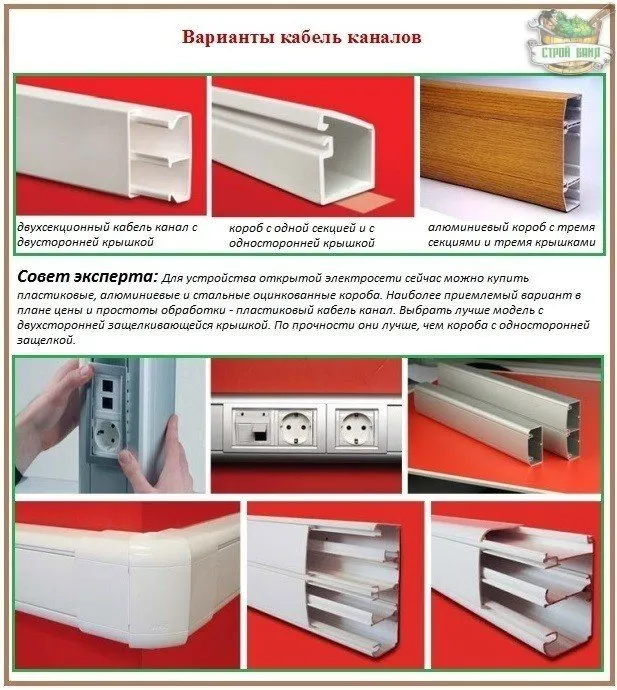

Виды и размеры

Виды кабель каналов отличаются друг от друга в основном формой, только в некоторых используется специальные материалы — например, прозрачный пластик или алюминий и его сплавы.

Плинтусные кабель каналы

Если хотите скрытно проложить кабели и не долбить при этом стены — присмотритесь к плинтусным кабель каналам. Это своеобразные пластиковые плинтуса, во внутренние полости которых укладываются провода. Есть они в разном цвете, подойдут к оформлению в разных стилях.

Производители целые системы плинтусных кабельных каналов кроме длинных лотков выпускают целый ряд дополнительных устройств, позволяющих собрат конструкцию любой формы. Это наружные и внутренние углы, разной формы отводы, заглушки, монтажные и мультимодульные коробки, на которые можно установить выключатели и розетки.

Также есть вариант с установкой розеток прямо на уровне плинтуса. Для пожилых людей этот вариант не лучший, а для молодежи низкие наклоны не проблема. Зато не так привлекает внимания.

Данный тип кабель каналов выпускается в разных цветовых вариациях — от белого, серого и черного до окраски имитирующей древесину и металлическую поверхность. Недостаток — довольно высокая цена, хотя она не сравниться с оплатой за штробление стен.

Доступные размеры изделий SL Hager — 20*50 мм, 20*70 мм, 15*100 мм, 25*100 мм. Фирма Legrand (Легранд) имеет две серии: мини с размерами — 20*12,5 мм, 32*12,5 мм, 40*12,5 мм, 32*16 мм, 40*16 мм, 60*60 мм, 60*20 мм, 75*20 мм. Вторая серия — DPL имеет следующие размеры: 35*80 мм, 35*105 мм, 50*80 мм, 50*105 мм, 50*150 мм, 65*150 мм.

Еще видео о другой системе плинтусных кабель каналов.

Напольные

Этот тип кабельных коробов отличается и формой с способом монтажа. Он устанавливается на пол, потому с одной стороны имеет округлую форму, благодаря чему не мешает передвигаться. Выпускается из ударопрочного пластика или алюминия. Форма при этом одинаковая.

Напольные лотки для кабелей используются как часть системы — когда надо подвести проводку к столу или осветительному прибору, который находится далеко от стен. Он с успехом заменяет переноски и удлинители.

Цветовая гамма не отличается разнообразием: обычно есть серый, белый и черный. Стыки двух полос, углы и повороты можно оформить при помощи фасонных изделий подходящего размера. Сначала монтируются нижняя часть, укладываются проводники, после чего защелкивается крышка.

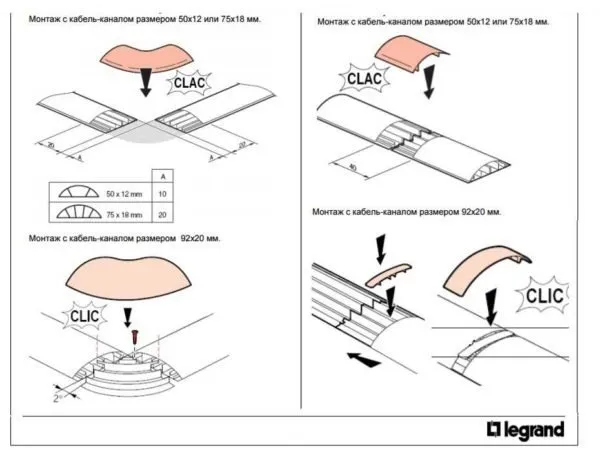

Правила монтажа напольных кабель каналов фирмы Legrand

Затем в нужных местах устанавливаются аксессуары — углы, стыки. Они сделаны таким образом, что просто защелкиваются, обеспечивая надежную фиксацию. При этом даже сохраняется степень защиты (обычно IP40).

Парапетные

Парапетные кабель-каналы (называют их еще магистральными) по строению похожи на плинтусные. Немного отличаются формой, но в основном тем, что монтируются выше уровня пола. Также состоят из различных элементов, позволяющих собрать любую конфигурацию.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Дюбель-гвозди В этом случае удается избежать работ по выполнению углов определенного градуса и легче осуществить прокладку проводов, обеспечивая их защиту от механических повреждений, а в отдельных случаях и исправляя неровности углов. Спрашивайте, я на связи!

Инструменты для снятия изоляции

Изоляцию снимают разными инструментами. Среди них есть универсальные и специализированные.

Ножи

Нож применяют чаще всего.

В быту используют такие виды:

• кухонный;
• перочинный;
• канцелярский.

В последнем случае лучше использовать вариант с широким лезвием как более жесткий.

Внешний слой двойной изоляции надрезают по кругу и стаскивают резким движением. С одинарной оболочкой так поступать нельзя – велика вероятность повреждения жилы. Изоляцию срезают послойно, двигая лезвие вдоль проводника. Оголив металл с одной стороны, оболочку отгибают и отрезают.

Профессионалы используют нож электрика.

Особенности инструмента:

• кромка заточена с 2 сторон под острым углом и имеет внутренние закругления;
• лезвие короткое и изогнутое;
• на конце оно снабжено ограничителем («пяткой»), задающим глубину реза.

Для оголения жил большого диаметра используют другой профессиональный инструмент – комплексный нож с захватом. Он способен обрабатывать участки неограниченной длины.

Правила монтажа

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Чем можно резать кабель канал?

Для резки кабель-канала можно использовать следующие инструменты:

1. Пилу для металла: если кабель-канал изготовлен из металла, то можно использовать пилу для металла с тонкими зубьями. Она позволит вам произвести ровный и чистый разрез.

2. Пилу по дереву: если кабель-канал изготовлен из дерева или деревоподобного материала, то можно использовать пилу по дереву. Она позволит вам легко и быстро резать канал.

3. Резак: если кабель-канал изготовлен из пластика, то можно использовать специальный резак для пластмасс. Этот инструмент позволит вам легко и без усилий резать кабель-канал.

4. Ножницы для металла: для резки металлического кабель-канала можно также использовать ножницы для металла. Они могут быть полезны, если нужно сделать рез на углу или в месте, где не удобно использовать пилу.

Независимо от выбранного инструмента, перед резкой кабель-канала необходимо надеть защитные очки и перчатки, чтобы защитить глаза и кожу от металлических стружек и осколков, которые могут возникнуть при резке.
