Чертежи вентиляции для производственных зданий с системами отопления
При разработке схем и секций отопительных систем в промышленных зданиях, обычно осуществляется их интеграция с планами и сечениями вентиляционных систем. Если необходимо, можно включить чертеж вентиляции для полноты представления.
План-схема расположения отопительно-вентиляционных установок
План-схема расположения отопительно-вентиляционных установок представляет собой, так называемый общий графический документ, и является неотъемлемой составной частью комплекта документации марки ОВ. Согласно правилам выполнения подобных документов он составляется для крупных по своим размерам и сложным в смысле технологии производственных объектов. План-схема, как правило, содержит: обозначение контуров здания, координационные оси, общие размеры между крайними осями, место ввода теплоносителя, местоположение отдельных отопительно-вентиляционных установок.
На расположение установок указывают точки диаметром 1 … 2 миллиметра. При составлении таких чертежей порядковые номера и марки проставляются на полках линий-выносок. Под полками линий-выносок в скобках обозначаются номера листов, на которых изображены чертежи установок.

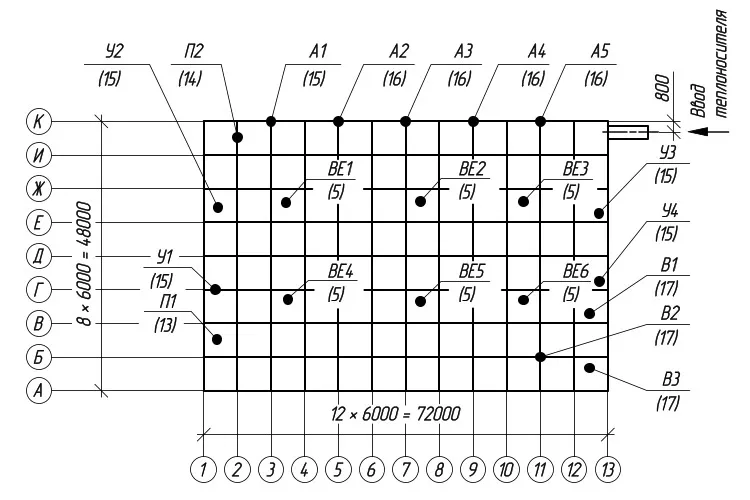

План-схема расположения отопительно-вентиляционных установок
в одноэтажном производственном здании
Планы и разрезы систем отопления и вентиляции
Для того чтобы более детально отобразить все системы отопления и вентиляции составляют чертежи планов и разрезов, которые в большинстве случаев совмещаются с планами и разрезами систем вентиляции и кондиционирования воздуха. При этом планы таких систем лучше всего изображать в виде проходящего непосредственно под перекрытием здания горизонтального разреза. На практике такие разрезы обычно выполняются тогда, когда по плану недостаточно понятно, каким именно образом следует выполнять работы по монтажу систем отопления, вентиляции и кондиционирования.
На изображении ниже, расположена часть, плана производственного здания в которой спроектирована сеть отопления помещения с вентиляционной камерой находящейся между координационными осями 1 – 2. В данной отопительной системе сплошной основной линией обозначены радиаторы, трубопроводы, стояки, а также системы подогрева поступающего в вентиляционные установки воздуха. Ввиду того, что диаметр воздуховодов составляет более 100 миллиметров, то для их вычерчивания используются две линии.

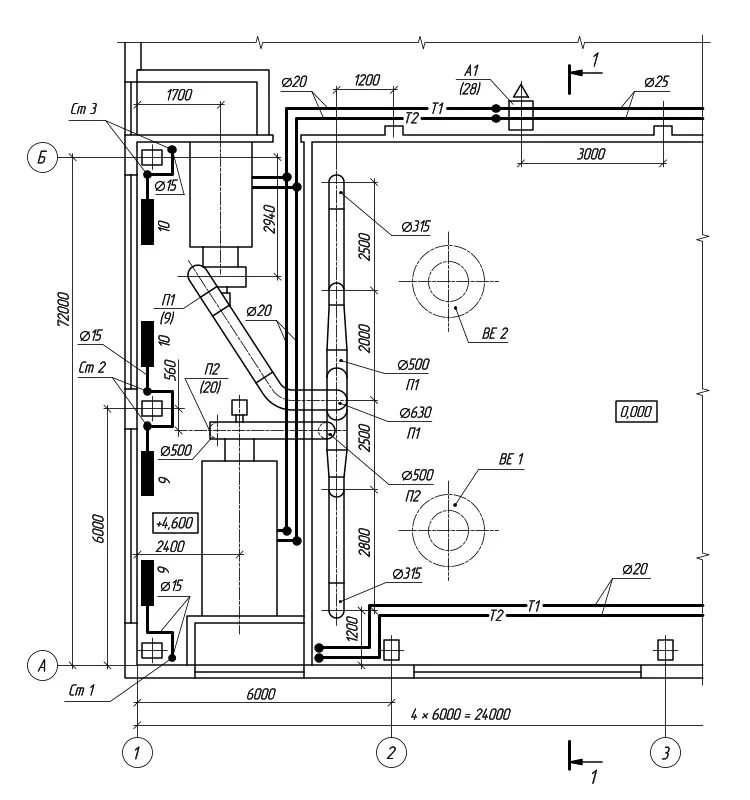

Чертеж части плана производственного здания
с сетями отопления и вентиляции
Установки, которые предназначены для приточной вентиляции с подогревом воздуха обозначаются при помощи марок П1 и П2. Для их обозначения в вентиляционной камере использованы упрощенные изображения. Более подробные изображения этих установок находятся на чертежах 20 и 9, на которые указывают номера листов под выносными полками П1 и П2. В разветвленную сеть воздуховодов подогретый и отфильтрованный, чистый воздух нагнетается с помощью вентиляторов. В помещениях он распределяется сверху вниз через специальные зонты. К ним он поступает по имеющим диаметр 315 миллиметров четырем вертикальным воздуховодам, следующим от вентиляционной установки П1. Что касается вентиляционной установки П2, то от нее воздух выводится наружу через расположенный под полом специальный канал.
Как уже было сказано выше, разрезы рекомендуется выполнять только по тем частям зданий, где точное устройство систем отопления, вентиляции и кондиционирования воздуха плохо читается по плану. На разрезе 1 – 1 указаны диаметры воздуховодов, изображена их конфигурация, проставлены отметки осей трубопроводов. Система расположенных в вентиляционной камере трубопроводов частично представлена сплошными основными линиями, имеющими буквенно-цифровое обозначение Т1 и Т2. Трубопроводы Т1 предназначены для того, чтобы по ним подводить тепло к вентиляционным установкам П1 и П2 от помещенных вдоль стены здания по оси Б отопительных агрегатов А1 и А2. Трубопровод, имеющий буквенно-цифровое обозначение Т2 предназначен для того, чтобы по нему отводить конденсат (то есть охлажденную воду).

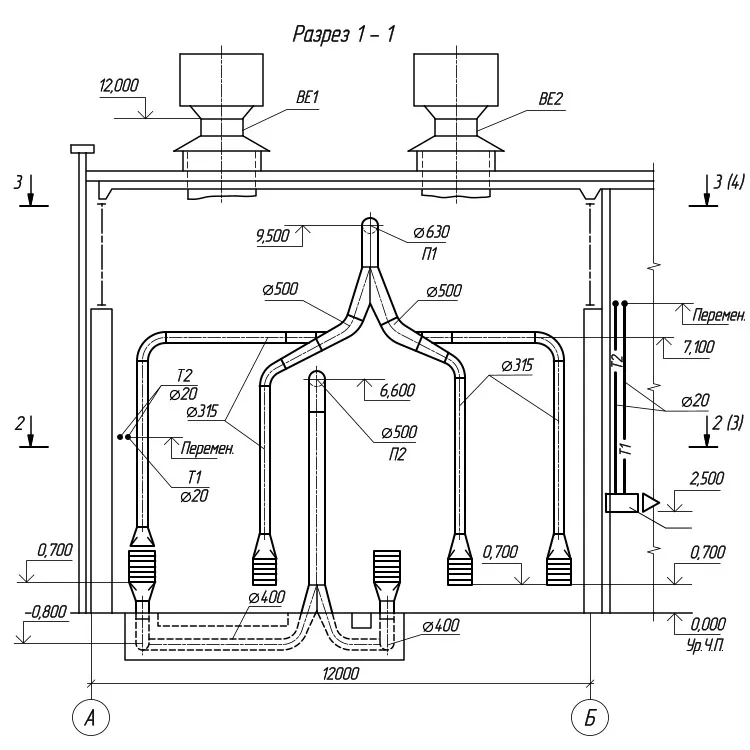

Разрез производственного здания
К оборудованию цеха также относится и вытяжная вентиляция. Трубы ВЕ1 и ВЕ2, показанные на чертежах, представляют собой элементы естественной вентиляции, которые выводятся наружу через специальные отверстия в перекрытии. Образующиеся в цехе в процессе производства вредные пары удаляются через них из помещения благодаря естественной тяге.
На приведенном плане и разрезе системы вентиляции и отопления здания обозначены:
• Отметки пола вентиляционной камеры ( 4,600 );
• Координационные оси
• Расстояния между координационными осями
• Оси низа и горизонтальных участков воздуховодов
• Привязки осей низа и горизонтальных частей воздуховодов к координационным осям
• Количество секций радиаторов
• Обозначения стояков отопления
Привязки отопительно-вентиляционных установок и технологического оборудования к координационным осям.
Аксонометрические схемы
Наиболее наглядное представление о том, каким именно образом располагаются в пространстве отопительно-вентиляционные системы и отдельные их элементы дают аксонометрические схемы. На тех из них, которые строятся во фронтальной изометрии, все элементы изображаются при помощи условных графических обозначений (то есть в аксонометрическом изображении). Если воздуховоды имеют сложное расположение или большую протяженность, то, согласно действующим нормам и правилам, при их изображении допускается использовать разрывы в виде пунктирных линий. Для обозначения мест разрывов применяются строчные буквы.
На приведенной ниже аксонометрической схеме отопительной системы здания производственного назначения указаны: проложенные трубопроводы, уклоны и диаметры трубопроводов, радиаторы отопления (с указанием количества секций).
Вся арматура и элементы оснащения имеет выноски, на которых указывается диаметр. Кроме того, приведены ссылки на ГОСТы или типовые чертежи. При помощи строчных букв а…а и б…б обозначены места разрывов трубопроводов. Что касается узла 1 стояка Ст3, то он обозначен и в подробном, и в более крупном масштабе.

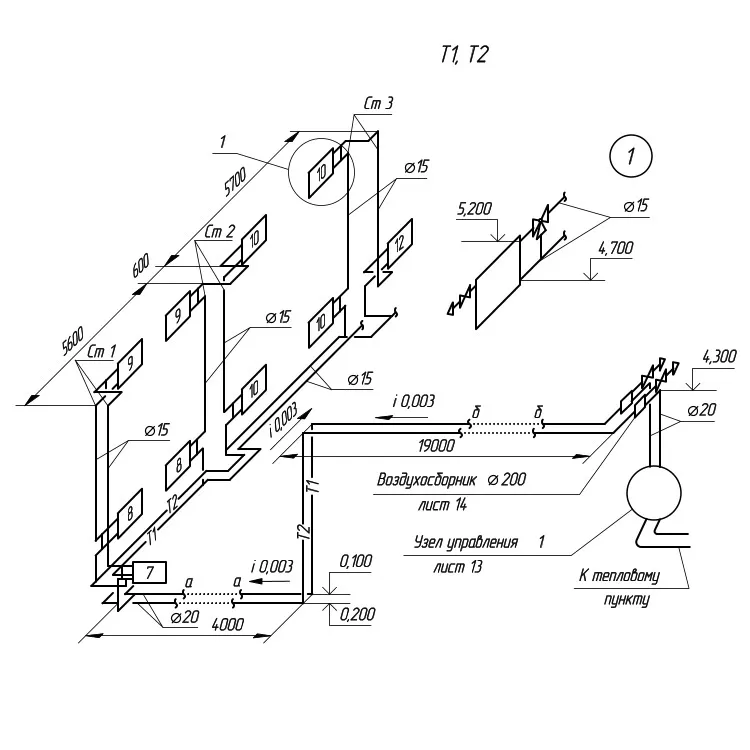

Аксонометрическая схема
отопления и вентиляции
Таблица размеров компенсаторов (то есть специальных элементов, которые компенсируют удлинения трубопроводов под воздействием теплоты) помещается на том листе, где изображаются схемы.

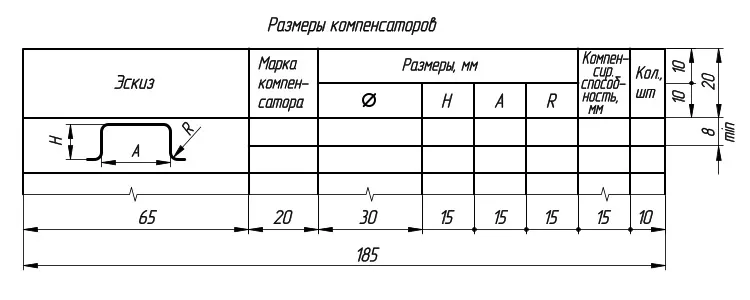

Таблица размеров компенсаторов
На приведенной далее аксонометрической схеме вытяжной вентиляции, снабженной механическим побуждением, изображены:
• Отметки уровня горизонтальных участков воздуховодов и их низа
• Сами воздуховоды с указанием количества проходящего через них воздуха и диаметров
• Отсосы от технологического оборудования
• Лючки для чистки воздуховодов и измерения параметров воздуха (соответственно, ЛВ и ЛП)
Кроме того, показано устройство выброса воздуха в атмосферу, вентилятор В1 и фильтр.

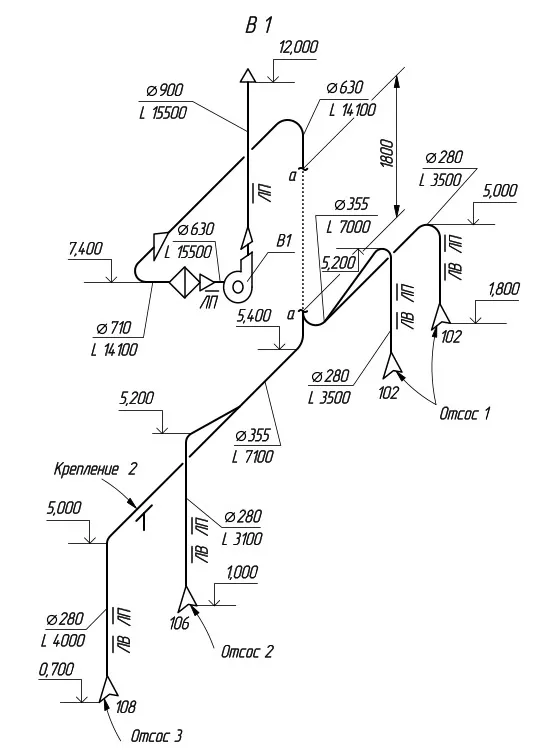

Аксонометрическая схема вытяжной вентиляции
Чертежи установок
Выполненные в более крупном масштабе чертежи установок систем (их планы и разрезы) прилагаются к чертежам планов и разрезов, а также к схемам вентиляционно-отопительной системы.

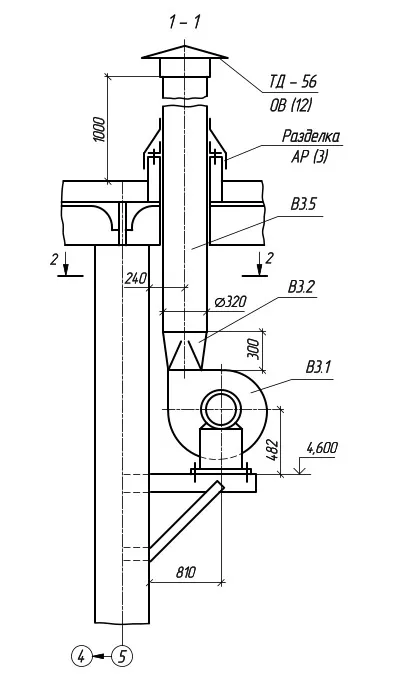

Разрез вытяжной установки
На приведенном рисунке изображен чертеж вытяжной установки. По имеющимся на нем разрезам видно, что центробежный (радиальный) вентилятор через диффузор и вытяжную трубу диаметром 320 миллиметров направляет загрязненный воздух из магистрального трубопровода диаметром 285 миллиметров в атмосферу. Вытяжная труба выводится на крышу через отверстие в перекрытии и перекрывается типовым зонтом ТД-56. Конструкция разделки показана на чертеже АР ( 3 ), на который дана ссылка. Приводящий в действие радиальный вентилятор электродвигатель смонтирован на заделанном в стену кронштейне.

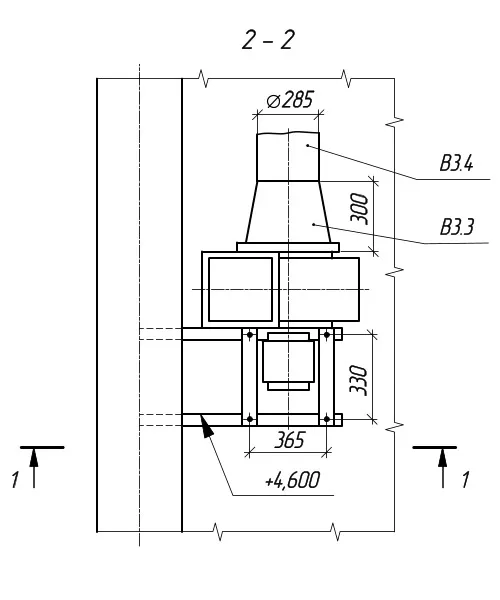

Вытяжная установка
Что такое посадочный чертеж?
Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.
Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.
Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
