Особенности функционирования системы местной вентиляции

Назначением местной вентиляции я

Понимается как устранение вредных выбросов непосредственно у источника их возникновения и предотвращение их перемешивания с общим воздухом помещения. Например, когда помещение обширно, а количество пребывающих в нем людей невелико и их местоположение ограничено, экономически целесообразно ориентироваться на «местную вентиляцию» в зонах нахождения людей с целью улучшения качества воздуха.

по сравнению с общеобменной требует значительно меньше затрат на устройство и эксплуатацию.

В производственных помещениях, где возможно внезапное поступление в воздух рабочей зоны больших количеств вредных газов и паров при нарушении технологического режима или авариях, наряду с рабочей предусматривается устройство аварийной вентиляции. Аварийная вентиляция, как правило, проектируется вытяжной.

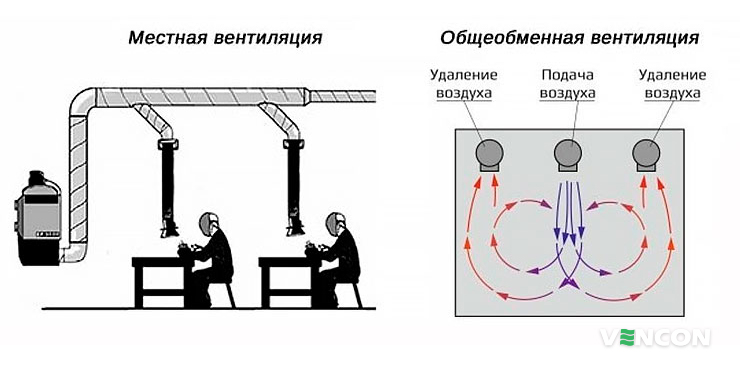

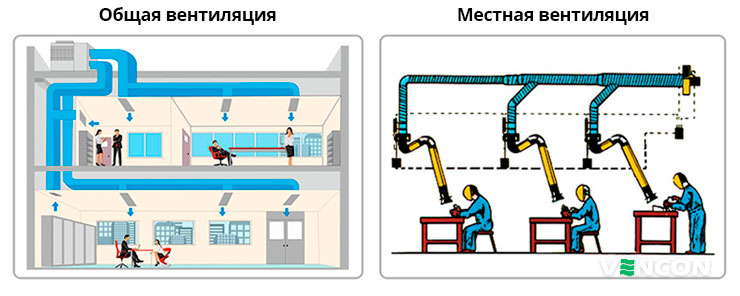

На производстве часто устраивают комбинированные системы вентиляции: общеобменную с местной (рис. 56), общеобменную с аварийной.

С помощью местной вентиляции необходимые метеорологические параметры и чистота воздуха создаются на отдельных рабочих местах. Местная вытяжная вентиляцияудаляет вредные вещества непосредственно у источника возникновения (у сальников насосов, мешалок и т.д.) Местная приточная вентиляцияподает чистый охлажденный (нагретый) воздух на рабочее место, создавая благоприятную метеорологическую обстановку.

Местная приточная вентиляция применяется в виде воздушных душей и воздушных завес.

Воздушный душ представляет собой подачу на человека струи воздуха заданных параметров (температура, влажность, скорость) (рис. 57). Для устройства воздушного оазиса часть рабочей площадки отделяют вертикальными, обычно стеклянными щитами, между которыми оставляют необходимые проходы. Выгороженную часть, имеющую открытый верх, «затопляют» приточным воздухом необходимых параметров. Воздушное душирование предусматривают на постоянных рабочих местах при воздействии на работающих теплового излучения (рис. 58).

Воздушная завеса (рис. 59) создается струей воздуха, поступающей из узкой щели со скоростью 10–15 м/с для предотвращения прохода воздуха через открытый проем. Воздушные завесы устраивают у дверных проемов в наружных стенах для отклонения потока холодного воздуха, устремляющегося через открытые двери в помещение, а также в проемах во внутренних стенах. В этом случае воздушные завесы препятствуют перетеканию загрязненного воздуха из одного помещения в другое (рис. 60).

Рис. 64. Схема воздушной тепловой завесы у ворот цеха

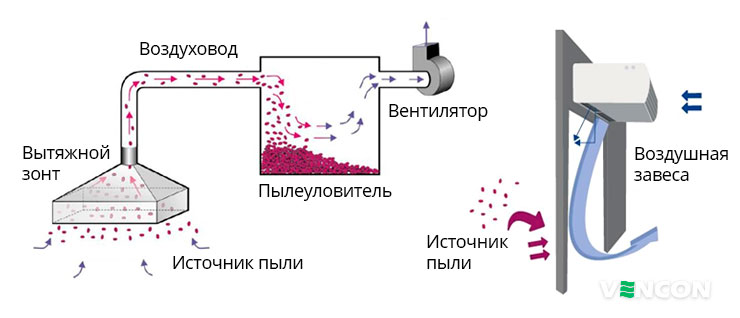

Местная вытяжная вентиляцияосуществляется с помощью местных отсосов и укрытий. Конструкции местных отсосовмогут быть полностью закрытыми, полуоткрытыми или открытыми. Наиболее эффективны закрытые отсосы. К ним относятся кожухи, камеры, герметично закрывающие технологическое оборудование (рис. 61,в; 62,а).

Если по условиям технологии или обслуживания такие укрытия устроить невозможно, то применяют отсосы с частичным укрытием или открытые: вытяжные зонты, отсасывающие панели, вытяжные шкафы, бортовые отсосы и т.д. (рис. 61,а,б,г,д; 62,б).

Бортовые отсосы используют, когда пространство над поверхностью выделения вредных веществ должно оставаться совершенно свободным – при загрузке и выгрузке обрабатываемых изделий с помощью подъемно-транспортных устройств. Примером могут служить бортовые отсосы гальванических и травильных ванн. Принцип действия бортовых отсосов, представляющих собой щелевидные воздуховоды размером 40–100 мм, состоит в том, что затягиваемый в щель воздух, двигаясь над поверхностью ванны, увлекает за собой вредные выделения, не давая им распространиться по производственному помещению. Бортовые отсосы делают у одного борта, если ширина ванны не превышает 0,7 м (рис. 62,б – 1),или у двух противоположных бортов, когда ширина ванны составляет 0,7–1,0 м (рис. 62,б – 2).

Кроме обычных бортовых отсосов, применяют бортовые отсосы с передувом, когда в узкую щель, расположенную у одной длинной стороны ванны, подают струю воздуха, а с противоположной стороны ванны производят отсос.

Вытяжной зонт является одним из самых простых видов местных отсосов. Вытяжные зонты применяют для улавливания вредных веществ, имеющих меньшую плотность, чем окружающий воздух. Зонты делают открытыми со всех сторон или частично открытыми с одной, двух, трех сторон, а по форме сечения – прямоугольными или круглыми (рис. 61,г). Главное условие, чтобы поток удаляемых вредных веществ не проходил через зону дыхания работающего. Эффективность работы вытяжного зонта зависит от размеров, высоты подвеса и угла его раскрытия. Чем больше размеры и ниже установлен зонт над местом выделения вредных веществ, тем он эффективнее.

Вытяжные шкафы почти полностью закрывают источник выделения вредных веществ, поэтому они эффективнее других отсосов. Незакрытыми остаются лишь проемы для работы внутри шкафа, через которые воздух из помещения поступает в шкаф. Форма проема определяется характером технологических операций (рис. 63).

Необходимый воздухообмен в системах местной вытяжной вентиляции рассчитывают для обеспечения локализации примесей, выделяющихся из источника образования:

,

где L –вентиляционный воздухообмен, м3/с; – скорость воздуха в проеме отсоса (принимается 0,5–1,5 м/с в зависимости от класса опасности вредного вещества и типа воздухоприемного устройства); F –площадь аэродинамического проема, м2.

Обычные системы вентиляции не способны поддерживать сразу все метеорологические параметры в пределах, обеспечивающих комфортные условия труда. Эту задачу может выполнить кондиционирование, которое является наиболее совершенным видом механической вентиляции. Кондиционированиемназывается процесс создания и автоматического поддержания оптимальных параметров воздушной среды в производственных помещениях. При кондиционировании независимо от наружных метеорологических условий и режима работы технологического оборудования в помещении автоматически регулируются температура, относительная влажность, скорость движения воздуха и осуществляется очистка воздуха от пыли. В некоторых случаях воздух проходит специальную обработку: ионизацию, дезодорацию, озонирование и т.д.

Для обеспечения кондиционирования используются специальные установки, называемые кондиционерами. Кондиционеры могут быть местными (для обслуживания отдельных помещений) и центральными (для обслуживания нескольких отдельных помещений). Принципиальная схема кондиционера приведена на рис. 64.

Наружный воздух очищается от пыли, проходя через фильтр 2, и поступает в камеру I, где он смешивается с воздухом из помещения. Воздух из помещений, где установлены кондиционеры, как правило, удаляется специальной вытяжной системой 8, 9. В целях экономии теплоты зимой и холода летом часть этого воздуха не выбрасывается наружу, а снова поступает в кондиционер 3 (схема с рециркуляцией воздуха). Пройдя через ступень предварительной температурной обработки в калориферах 4, воздух поступает в камеру II, где подвергается увлажнению 5 для обеспечения заданных параметров относительной влажности и очистке 6. При последующей температурной обработке в камере III зимой воздух подогревается частично за счет температуры воды, поступающей в форсунки 5, а частично в калориферах 4 и 7. Летом воздух охлаждается частично подачей в камеру II охлажденной воды, но главным образом за счет работы специальных холодильных машин. Отечественной промышленностью выпускаются неавтономные (без холодильной машины) и автономные кондиционеры (со встроенной холодильной машиной).

Кондиционирование воздуха требует по сравнению с вентиляцией больших затрат, но эти затраты быстро окупаются, так как на 4–10% увеличивается производительность труда и снижается заболеваемость работающих.
