Система кондиционирования и вентиляции воздуха — раздел 2.1.5

Погрузитесь в мир комфорта и эффективности с разделом 2.1.5 о «Системе кондиционирования и вентиляции воздуха». Разберитесь в тонкостях создания и поддержания идеального микроклимата с помощью передовых технологий. Обогатьте свои знания о системах кондиционирования и вентиляции для повышения качества воздуха в вашем пространстве.

Вентиляция — организованный регулируемый воздухообмен, который устраивают в помещениях, связанных с пребыванием в них людей.

Для поддержания в помещениях строго определенных клима­тических условий проводят кондиционирование воздуха.

Кондиционирование — создание и автоматическое поддержание в закрытых помещениях влажности, температуры, чистоты и ско­рости движения воздуха, наиболее благоприятных и комфортных для самочувствия людей.

Система вентиляции

Человек оказывает существенное влияние на микроклимат по­мещений гостиницы. В результате жизнедеятельности человека в воздух помещения выделяются теплота, влага, двуокись углерода.

Источниками тепловыделений в помещениях гостиниц яв­ляются также система электроосвещения, солнечное облучение (через оконные проемы), работающее электрооборудование, тех­нологическое оборудование. Источниками влаговыделений яв­ляются технологическое оборудование, приготавливаемая и ос­тывающая пища, белье, находящееся в стирке, просушке, гла­жении, и др.

Избыточные теплоту и влагу, двуокись углерода при проекти­ровании и эксплуатации систем вентиляции называют вредно­стями. Чтобы удалить эти вредности, осуществляют воздухооб­мен, т. е. замену загрязненного воздуха в помещении наружным воздухом. Этот процесс называется вентиляцией. Интенсивность процесса вентиляции характеризуется кратностью воздухообме­на, которая показывает, сколько раз за один час полностью сме­нился воздух в помещении. Для организации воздухообмена ис­пользуют специальное оборудование и устройства, которые обра­зуют систему вентиляции.

Система вентиляции — это инженерный комплекс, предназна­ченный для обработки наружного воздуха, его транспортировки и раздачи в обслуживаемых помещениях, забора и удаления загряз­ненного воздуха за пределы здания. Системы вентиляции класси­фицируют по ряду признаков.

В зависимости от способов, вызывающих движение воздуха, вентиляцию подразделяют на естественную и механическую; по зоне действия — на общеобменную и местную; по функциональ­ному назначению — на приточную и вытяжную.

В системах естественной вентиляции перемещение воздуха про­исходит за счет естественных сил — воздействия ветра на здание и разности температур воздуха в помещении и наружного воздуха. Схемы естественной вентиляции представлены на рис. 2.22.

Ветровой напор образуется при воздействии ветра на здание. Ветер, обдувая здание, создает с наветренной стороны повышен­ное давление, а с заветренной стороны — пониженное. Воздух в здании будет перетекать в зону разряжения, а его место будет занимать воздух, проникающий в здание со стороны повышен­ного давления. Интенсивность воздухообмена зависит от скорос­ти и направления ветра, формы здания и его защищенности от ветра окружающей застройкой и зелеными насаждениями.

ЕсЛи температура наружного воздуха отличается от температу­ры воздуха в помещении, то воздухообмен происходит за счет раз­ности плотностей внутреннего и наружного воздуха. Если темпера­тура наружного воздуха будет ниже, чем в помещении, то этот воздух как более тяжелый через нижнюю часть открытого оконного проема будет поступать в помещение, вытесняя наружу через верх­нюю часть проема более теплый и легкий воздух помещения. Этот процесс будет протекать тем активнее, чем больше разность темпе­ратур наружного и внутреннего воздуха. Если температура наруж­ного воздуха будет выше, чем в помещении, то движение его будет происходить в обратном направлении.

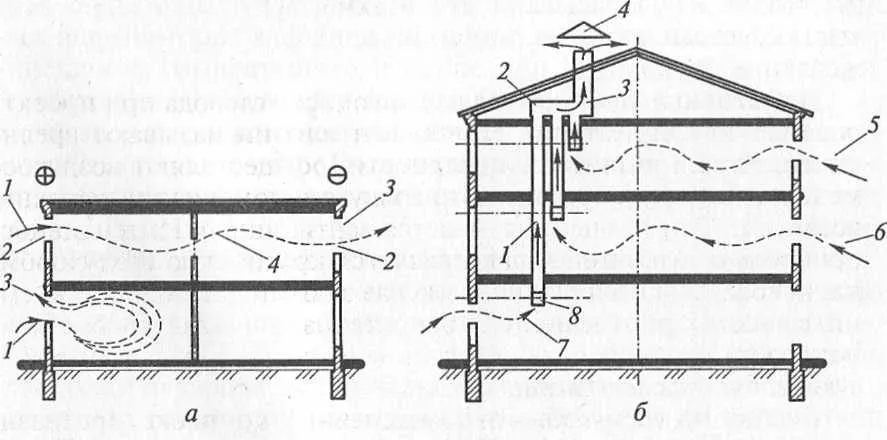

Рис. 2.22. Схемы естественной вентиляции:

а — аэрация:1 — приток воздуха; 2 — открытое окно; 3 — вытяжка воздуха; 4 — сквозное проветривание за счет ветрового напора; ф — наветренная сторона; в — заветренная сторона; б — канальная система: 1 — вытяжной воздухоотвод; 2 — сборный горизонтальный воздухоотвод; 3 — шахта; 4 — зонт; 5 — окно; 6 — приток воздуха; 7 — вытяжка воздуха; 8 — жалюзийная решетка

Воздухообмен, возникающий при ветре или открывании регу­лируемых фрамуг, называется аэрацией.

Помимо аэрации существует также канальная система естествен­ной вентиляции, в которой приток наружного воздуха осуществ­ляется через оконные проемы, а вытяжка загрязненного воздуха из помещений — по специальным каналам (шахтам). Каналы уст­раиваются в строительных конструкциях или являются пристав­ными (подвесными). Вход в канал из помещения закрывается жа-люзийной решеткой. Каналы из отдельных помещений выходят в сборные горизонтальные воздуховоды, которые оборудуют вытяж­ными шахтами, возвышающимися над поверхностями кровли на 0,5— 1 м. Вытяжка из помещений может регулироваться жалюзий-ными решетками или клапанами на сборных воздуховодах. Для улучшения вытяжки на вытяжные шахты устанавливают зонты или дефлекторы.

Недостатком естественной вентиляции являются ее зависимость от наружных метеорологических условий, небольшой радиус дей­ствия, сложность управления процессом вентиляции.

Естественную вентиляцию применяют в жилых номерах, не­которых общественных и служебных помещениях гостиницы, где не требуется высокая кратность воздухообмена.

Механическая вентиляция лишена недостатков, присущих ес­тественной вентиляции. В системах механической вентиляции воздух перемещается посредством работы вентилятора. Механи­ческая вентиляция может быть вытяжной и приточной. С помо­щью вытяжной вентиляции из помещения удаляют загрязнен­ный воздух и выбрасывают его в атмосферу. Вытяжную вен­тиляцию устраивают, например, в коридорах гостиниц для пы­леудаления, в санузлах, подсобных и хозяйственных помещени­ях. С помощью приточной вентиляции забираемый снаружи воз­дух подается в помещение. Приточная вентиляция используется в гостиницах, например в воздушно-тепловых завесах, в кото­рых подаваемый воздух предварительно подогревается калори­фером.

Приточно-вытяжная вентиляция обеспечивает одновременно подачу воздуха в помещение и удаление его.

В зависимости от зоны действия вентиляция может быть обще­обменной и местной.

Общеобменная вентиляция предназначена для подачи или удале­ния воздуха по всему объему помещения. Устройство приточно-вытяжной общеобменной вентиляции показано на рис. 2.23. Пода­ча или удаление воздуха происходит через сеть воздуховодов, снаб­женных вентиляционными решетками и расположенных под по­толком помещения.

Местная вентиляция, схемы которой представлена на рис. 2.24, может быть вытяжной и приточной. Местную вытяжную вентиляцию устраивают в тех случаях, когда нужно удалить загрязненный воздух непосредственно от того места, где он загрязняется.

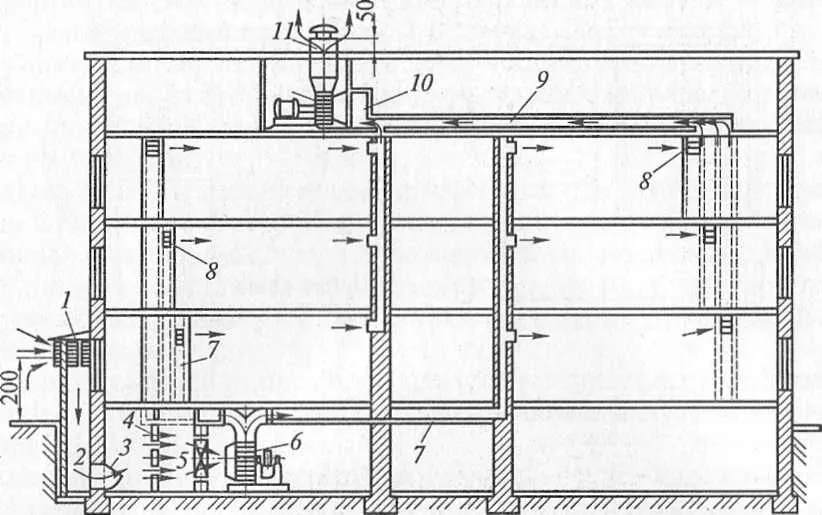

Рис. 2.23. Устройство приточно-вытяжной общеобменной вентиляции:

1 — воздухозаборная решетка; 2— шахта приточная; 3— клапан; 4—фильтры воздушные; 5 — калориферы; 6 — вентилятор; 7 — приточный воздуховод; 8 — приточные и вытяжные решетки; 9 — вытяжной воздуховод; 10 — вытяжная камера;

11 — шахта вытяжная

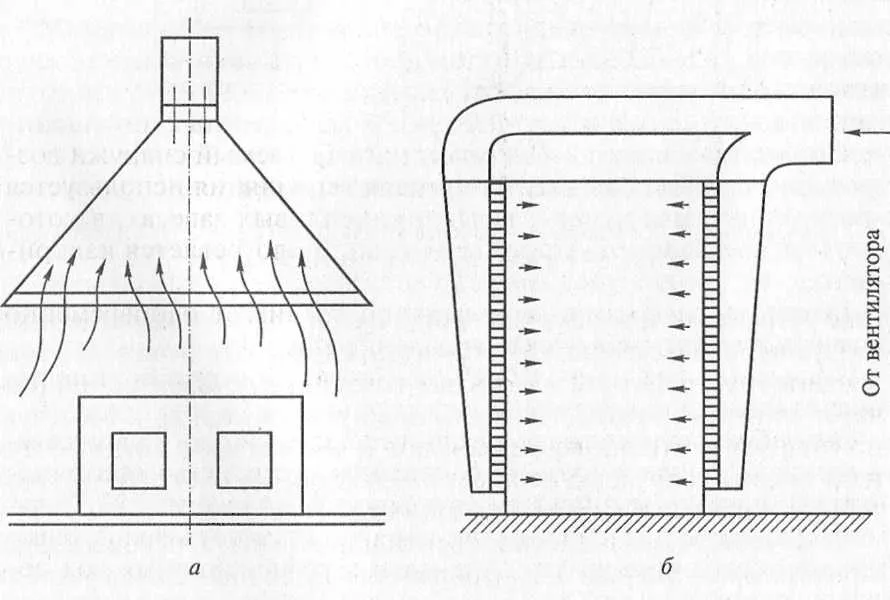

Рис. 2.24. Схемы устройств местной системы вентиляции:

а — зонт; б — воздушная завеса дверного проема

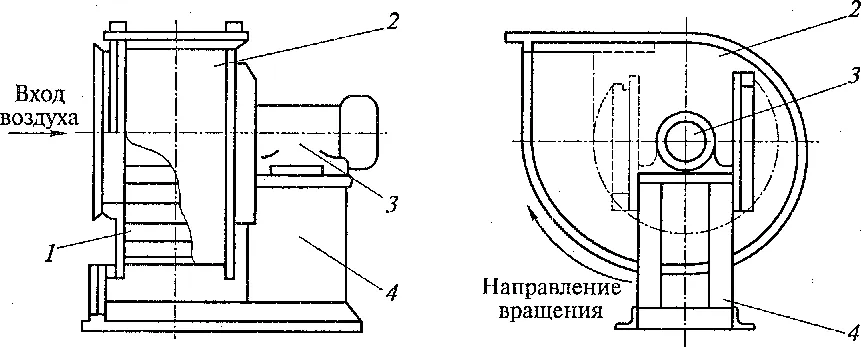

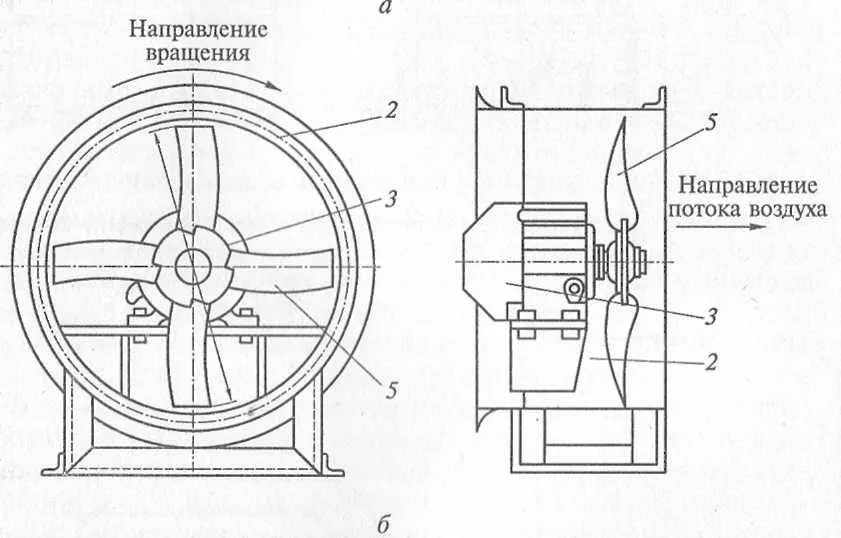

Рис. 2.25. Схемы устройства вентиляторов:

а — радиального; б — осевого; 1 — рабочее колесо; 2 — корпус; 3 — электродви­гатель; 4 — станина; J— лопаточное колесо

Этого достигают устройством зонтов над источниками загрязнений (пе­чами, плитами, технологическим оборудованием и др.). Местную приточную вентиляцию устраивают в тех случаях, когда воздух надо подать в определенное место. Примером являются воздушно-тепловые завесы у входов в гостиницы.

В системах механической вентиляции воздух перемещается вентилятором. На рис. 2.25 изображены различные схемы устрой­ства вентиляторов. Вентиляторы подразделяются на радиальные (центробежные) и осевые в зависимости от направления переме­щения воздуха в них. В радиальном вентиляторе воздух перемеща­ется поперек оси вращения рабочего колеса, в осевом — вдоль оси вращения рабочего колеса.

Производительность и напор вентиляторов регулируют путем изменения частоты вращения рабочего колеса. Вентиляторы под­бирают в зависимости от требуемой производительности и давле­ния воздуха.

Воздуховоды и каналы предназначены для транспортировки воз­духа в системах вентиляции. Каналы располагают внутри строи­тельных конструкций, поэтому размеры каналов невелики. Возду­ховоды могут иметь значительные размеры. Их располагают у стен и потолков. Воздуховоды выполняют из металла (сталь, алюми­ний) и пластмасс.

Для регулировки количества воздуха, протекающего по возду­ховодам, их оснащают запорно-регулирующими устройствами: клапанами и шиберами.

Клапан располагается внутри воздуховода. Поворот клапана может осуществляться вручную или автоматически, при этом изменяется размер поперечного сечения воздуховода и количе­ство подаваемого воздуха. Шибер представляет собой заслонку из листового материала, которая перемещается в направлении, перпендикулярном оси, и изменяет сечение воздуховода в этом месте.

Система кондиционирования воздуха

Механическая вентиляция осуществляет только очистку воз­духа от пыли и подогрев наружного воздуха в холодное время перед подачей его в помещение. Из-за отсутствия возможности полной обработки воздуха (нагрев-охлаждение, увлажнение-осушка) вентиляторы значительную часть года не могут обеспе­чить комфортного микроклимата в помещениях. Так, зимой воз­дух после нагрева в калориферах пересушен и имеет низкую от­носительную влажность. Летом влажность, температура воздуха, поступающего в помещение из системы вентиляции, не отлича­ются от этих показателей наружного воздуха. Поэтому помеще­ния гостиниц помимо вентиляции оборудуют также системой кондиционирования.

Кондиционирование воздуха предназначено для создания и под­держания в помещениях искусственного климата, необходимого для санитарно-гигиенических и комфортных условий. Кондицио­нирование воздуха применяют в общественных помещениях гос­тиниц (в залах для проведения совещаний, конференций, биз­нес-центрах, кафе, ресторанах и др.), а также в жилых номерах и служебных помещениях.

Кондиционирование воздуха особенно необходимо в жарких климатических зонах, где температура наружного воздуха превы­шает

30 °С, а относительная влажность намного выше или ниже допустимой.

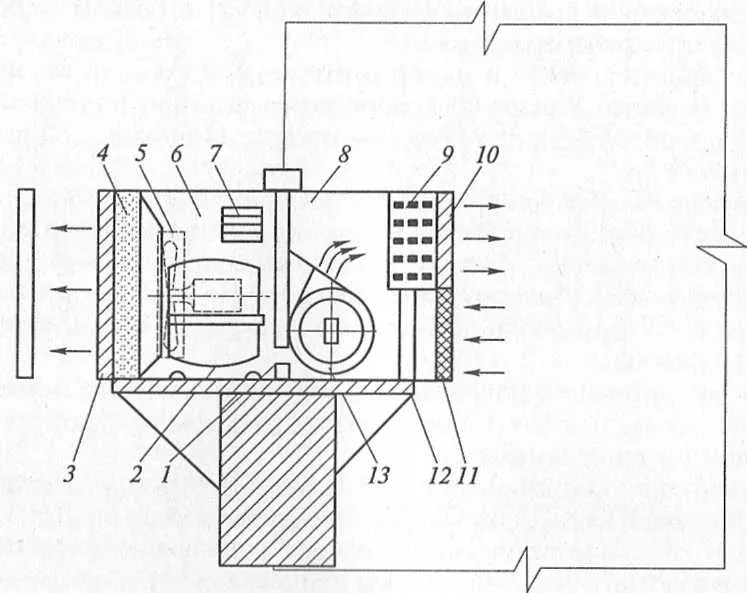

Рис. 2.26. Схема устройства кондиционера оконного типа:

I— отверстие для забора наружного воздуха; 2 — герметичный компрессор; 3 — жалюзи; 4 — конденсатор; 5 — вентилятор конденсатора; 6 — наружный отсек конденсатора; 7— боковые жалюзи; 8—внутренний отсек; 9—испаритель; 10 и

II— декоративная жалюзийная решетка; 12 — воздушный фильтр; 13 — вентилятор испарителя

Комплекс устройств для нагрева, охлаждения, осушения, ув­лажнения, перемещения и распределения воздуха по отдельным помещениям называется системой кондиционирования.

Основным элементом системы кондиционирования воздуха яв­ляется кондиционер, схема устройства которого представлена на рис. 2.26.

Кондиционер состоит из воздухоприемного отверстия, калори­феров для подогрева воздуха, фильтров для очистки, ороситель­ной камеры с форсунками для увлажнения воздуха, холодильной установки на фреоне для его охлаждения, вентиляторной секции, различных клапанов для регулировки забора и подачи воздуха, автоматических устройств для управления системой кондиционера.

В основу классификации систем кондиционирования воздуха и кондиционеров положены такие признаки, как их расположение относительно обслуживаемых помещений и назначение.

В зависимости от расположения относительно обслуживаемых помещений системы кондиционирования подразделяются на цен­тральные и местные. При центральной системе кондиционирова­ния воздух в здании или ряде его помещений кондиционируется от одной крупной установки, расположенной вне обслуживаемых помещений. Мест-ные системы кондиционирования устанавлива­ют непосредственно в обслуживаемом помещении.

По назначению системы кондиционирования делятся на про­мышленные, бытовые и полупромышленные. В гостиницах использу­ются в основном бытовые кондиционеры. По конструктивному исполнению различают три вида бытовых кондиционеров: окон­ные, мобильные и сплит-системы. На Американском континенте больше используют оконные кондиционеры, в Южной Европе в больших количествах приобретают мобильные кондиционеры, а в Европе в целом и в нашей стране в частности лидерство за сплит-системами.

Сплит-система (см. рис. 2.10) состоит из двух блоков: наружно­го и внутреннего. Шумный и громоздкий наружный блок, включа­ющий в себя компрессор и вентилятор, вынесен за пределы по­мещения, а маленький, бесшумный и легко вписываемый в инте­рьер, внутренний блок со встроенным вентилятором оставлен внут­ри. Наружный блок может быть установлен в любом месте: на фа­саде здания, балконе, чердаке и т.д.

В зависимости от конструкции и места расположения в поме­щении сплит-системы делятся на настенные, потолочные, наполь­ные, колонного и кассетного типов. Настенные сплит-системы от­личаются небольшой мощностью (как правило, 5 кВт), которой вполне достаточно для жилых и общественных помещений гости­ницы, поэтому этот вид кондиционеров является наиболее рас­пространенным .

Если требуется большая производительность, то используют напольно-потолочные кондиционеры. Их преимущества особен­но очевидны в больших помещениях, когда для обеспечения рав­номерной температуры по всему объему необходимо направлять вдоль пола или потолка сильную струю воздуха. Мощность таких кондиционеров может достигать 9 кВт. Еще большей мощностью (до 15 кВт) обладают сплит-системы колонного и кассетного ти­пов. Они способны создать достаточно сильный направленный поток воздуха и по конструкции хорошо вписываются в интерьер помещения.

Основными режимами работы сплит-систем являются: охлаж­дение, нагрев, вентиляция и снижение влажности воздуха. Режим охлаждения приводится в действие, когда температура воздуха в помещении становится выше заданной. Режим обогрева задействуется при падении температуры ниже заданной. В современ­ных моделях режимы охлаждения и обогрева переключаются ав­томатически, поддерживая температуру воздуха в помещении на требуемом уровне. Режим вентиляции позволяет осуществлять циркуляцию воздуха в помещении. При этом работает только вентилятор внутреннего блока, вентилятор и компрессор наруж­ного блока выключены. Скорость вращения вентилятора, а следо­вательно и интенсивность воздухообмена, может регулироваться автоматически. Режим осушения служит для понижения влажнос­ти воздуха в помещении.

Кроме указанных режимов в сплит-системах существует так называемый ночной режим работы, предусматривающий зада­ние параметров работы кондиционера на несколько часов, пос­ле чего он отключается, оставив лишь бесшумное вращение вен­тилятора.

Современные сплит-системы благодаря наличию дополнитель­ных и дезодорирующих фильтров способны устранять запахи, очи­щать воздух от пыли, табачного дыма, цветочной пыльцы, до­машних клещей, шерсти домашних животных, вредных бактерий.

Управлять сплит-системой можно с помощью пульта дистан­ционного управления или компьютера.

Наличие таймера позволяет контролировать работу кондицио­нера на срок от 12 ч до нескольких суток. Если необходимо полу­чить комфортные условия сразу во всех помещениях гостинично­го номера, то используют мульти-сплит-системы, в которых к од­ному внешнему блоку подключены 2 — 4 внутренних.

Хорошо зарекомендовали себя на рынке услуг сплит-системы компаний «Fugi», «Hitachi», «Matsushita», «Mitsubisi», «Chofu-sereno», «Samsung», «LG», «Delongi» и др.

Бесшумные, компактные, удобные в управлении, создающие «мягкий» комфорт сплит-системы широко используются в жилых и общественных помещениях гостиничных предприятий, особен­но в районах с жарким и влажным климатом.

Централизованная система пылеудаления

В крупных современных гостиницах используют централизован­ную систему пылеудаления, благодаря которой отпадает необхо­димость в большом количестве пылесосов, снижаются затраты времени на уборку помещений и экономится электроэнергия.

Централизованная система пылеудаления включает в себя:

•вакуумный насос и систему фильтров, расположенных в спе­циальном помещении, чаще всего в подвале здания;

•стояки с поэтажными ответвлениями, которые прокладыва­ются в стенах коридоров, доходят до самых верхних этажей и обо­рудованы специальными штуцерами для подключения гибкого шланга.

Для проведения уборочных работ уборщица или горничная присоединяют к штуцеру гибкий шланг с различными насадками. Штуцеры располагаются вдоль коридора на расстоянии, равном длине гибкого шланга. Благодаря разряжению воздуха, создавае­мому вакуумным насосом, пыль и грязь всасываются через насад­ку, проходят по воздуховодам и поступают к фильтрам. Обычно в системе пылеудаления используют гидравлические фильтры, при этом пыль попадает в приемную камеру на водную поверхность и сбрасывается в канализацию.

Эксплуатация систем вентиляции и кондиционирования воздуха

Приемку вентиляционных систем в эксплуатацию производят после окончания всех монтажных работ, наладки, регулировки и испытания. Перед приемкой система вентиляции должна прора­ботать без неполадок непрерывно не менее 8 ч. Налаживать и регу­лировать систему вентиляции приходится не только при прием­ке, но и в процессе эксплуатации.

При приемке в эксплуатацию определяют фактические пока­затели работы фильтров, калориферов, вентиляторов, распреде­ление воздуха по отдельным помещениям и сопоставляют полу­ченные данные с проектными значениями.

Работу систем естественной канальной вентиляции проверяют по количеству воздуха, удаляемого из помещения через вытяж­ную решетку.

В системах механической вентиляции ухудшение работы систем проявляется в снижении кратности воздухообмена в помещениях, недогреве или перегреве подаваемого воздуха, вибрации и шуме в воздуховодах.

Причинами снижения кратности воздухообмена в помещениях являются: загрязнения воздуховодов, калорифера, фильтра; сни­жение производительности вентилятора из-за износа его деталей, неправильной регулировки или неправильного подключения к электросети; недостаточная герметичность воздуховодов.

Недогрев приточного воздуха калориферами может быть выз­ван загрязнением его теплообменных поверхностей, недостаточ­ной температурой теплоносителя, подачей вентилятором боль­шего количества воздуха, чем предусмотрено расчетом. Перегрев приточного воздуха происходит при подаче в калорифер слишком большого количества теплоносителя с высокой температурой.

Шум в системе вентиляции возникает при повреждении рабочего колеса или корпуса вентилятора, его жестком соединении с воздуховодами системы; из-за вибрации незафиксированных кла­панов и стенок воздуховодов; из-за глухой заделки воздуховодов при проходе через стены и перекрытия; вследствие большой ско­рости воздуха в воздухораздающих устройствах.

В системах естественной канальной вентиляции основными не­поладками являются: отсутствие или поломка решеток; негерме­тичность воздуховода; засорение каналов; неисправность или от­сутствие шиберов и клапанов в вытяжных шахтах, зонта или деф­лектора над шахтой. Скорость воздуха в сечении вытяжных реше­ток периодически замеряют и регулируют. Скорость воздуха заме­ряют крыльчатым анемометром. Запрещается заклеивать или зак­рывать вытяжные решетки какими-либо предметами. Во время сильных морозов во избежание переохлаждения помещений вен­тиляцию выключают, прикрывая на этот период шиберы или кла­паны в вытяжных шахтах.

Детальный осмотр вентиляционных систем проводят два раза в год — весной и осенью — одновременно с общим осмотром зда­ния. На основании осмотра составляют опись неисправностей, под­лежащих устранению. Мелкие неисправности устраняют сразу же после их обнаружения.

Что лучше сплит система или мульти сплит система?

Вопрос о том, что лучше — сплит-система или мульти-сплит-система, зависит от конкретной ситуации и требований. Вот некоторые факторы, которые следует учитывать при выборе между сплит-системой и мульти-сплит-системой:

1. Количество помещений: Если требуется кондиционирование воздуха в нескольких помещениях, то мульти-сплит-система может быть более удобным и экономически выгодным выбором, поскольку может обслуживать несколько внутренних блоков с одним внешним блоком. Однако, если требуется кондиционирование только в одном помещении, то сплит-система может быть более подходящим выбором.

2. Мощность: Если требуется большая мощность кондиционирования, то мульти-сплит-система может быть более эффективной, поскольку она может иметь большую общую мощность, чем отдельная сплит-система. Однако, если требуется кондиционирование в небольшом помещении, то сплит-система может быть более подходящей.

3. Гибкость: Мульти-сплит-система может быть более гибкой, поскольку разные внутренние блоки могут иметь разную мощность и настраиваться индивидуально. Это может быть полезно, если требуется разное кондиционирование в разных помещениях. Однако, сплит-система может быть проще в использовании и настройке, особенно если требуется кондиционирование только в одном помещении.

4. Стоимость: Мульти-сплит-система может быть более дорогой, чем отдельная сплит-система, особенно если требуется обслуживание нескольких внутренних блоков. Однако, при наличии нескольких помещений, мульти-сплит-система может быть экономически более выгодной в долгосрочной перспективе, чем установка нескольких отдельных сплит-систем.

Таким образом, при выборе между сплит-системой и мульти-сплит-системой, следует учитывать конкретные требования и условия, а также проконсультироваться с професс

…сионалом, чтобы выбрать наиболее подходящий вариант для конкретной ситуации.

В целом, какая система лучше — сплит или мульти-сплит, зависит от конкретных условий и требований. Если требуется кондиционирование только в одном помещении, сплит-система может быть более подходящей и простой в использовании. Если же требуется кондиционирование в нескольких помещениях, мульти-сплит-система может быть более удобной и экономически выгодной.
