Собираем приточную вентиляцию с подогревом своими руками — подогрев воздуха и пошаговая инструкция

Приточная вентиляция с подогревом своими руками: нюансы подогрева воздуха + инструкция по сборке системы

Системы вентиляции, которые обеспечивают поступление и обработку воздуха, прямо поступающего с улицы, обычно находят своё применение в сфере промышленности и хозяйства. Если рассматривать возможность создания приточной вентиляции с подогревом своими руками, то такой вариант в большей степени применим для бытовых нужд.

Устройство приточной системы с функцией нагрева

Технически конструкция приточной воздушной установки не является высокотехнологичным устройством. Правда, последние разработки в этой области, направленные на обеспечение воздушными приточными машинами специализированных областей народного хозяйства, шагнули далеко вперед.

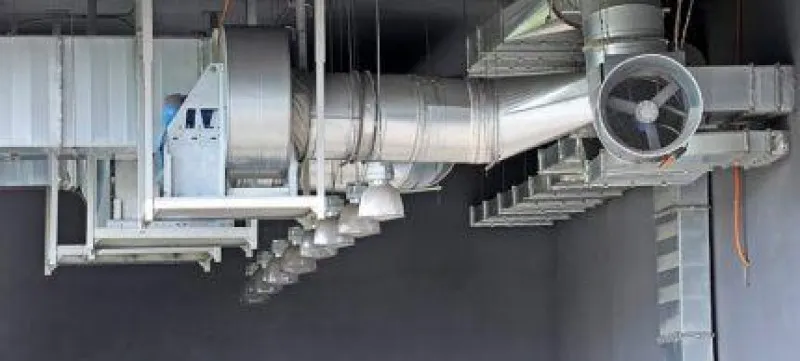

Промышленные конструкции оснащаются в соответствии с последним словом техники:

• контроллерами управления;
• регуляторами оборотов электродвигателей;
• системами датчиков контроля и анализа;
• эффективными фильтрами и рекуператорами ;
• модулями нагрева (охлаждения) воздуха;
• механизмами отсечки каналов.

Как результат, обработка наружного воздуха достигается действительно на высоком уровне, что способствует созданию благоприятной атмосферы внутри рабочих помещений.

Можно ли сделать нечто подобное для эксплуатации в частном доме?

Промышленная высокотехнологичная система притока и обработки наружного воздуха, оснащённая полноценной автоматикой, способная стабильно работать при поддержке периодического обслуживания

Пожалуй, для частного дома на одну семью такая обработка воздуха вполне допустима.

А вот для реализации в городской квартире – это уже задача трудноразрешимая. Обусловлена сложность задачи для городского жителя разными нюансами – как техническими, так и экономическими.

Конструктивные особенности «приточки» с подогревом

Для лучшего понимания сложности задачи рассмотрим классическую конструкцию приточной установки с функциями дополнительной обработки уличного воздуха.

В первую очередь, следует принять во внимание чисто монтажный фактор. Всё-таки система обработки воздуха – это довольно габаритная установка, под которую требуется выделение части площади помещения.

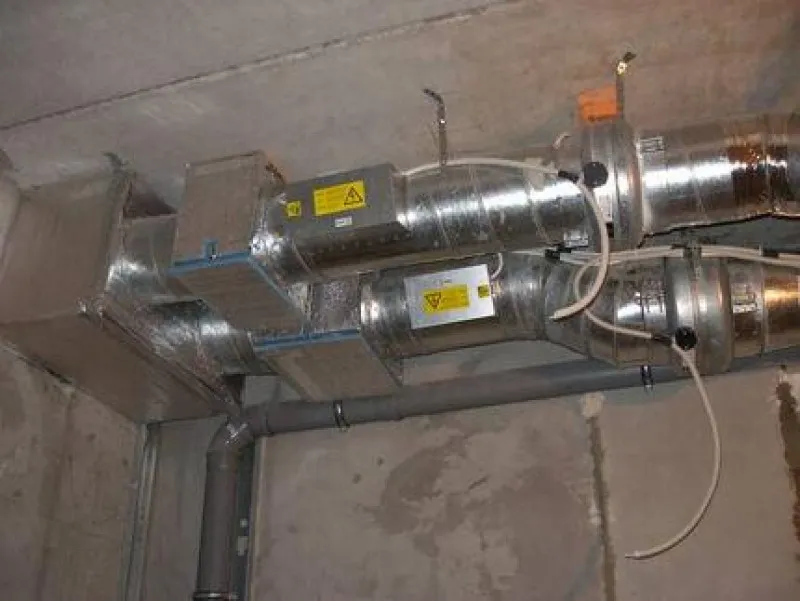

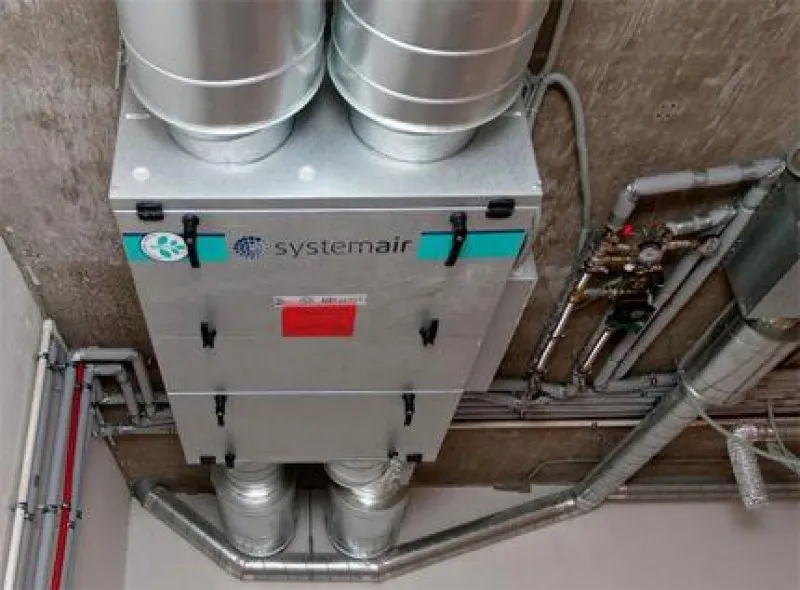

Выпускаются относительно малогабаритные фирменные приточно-вытяжные системы, рассчитанные на подпотолочный монтаж. Для случаев с частными домами такой подход можно рассмотреть

Конструкция «приточки» по умолчанию содержит:

• электродвигатель;
• крыльчатку;
• диффузор захвата воздуха;
• диффузор нагнетания воздуха;
• отсечные канальные клапаны;
• фильтры;
• систему воздушных каналов.

Для того чтобы обеспечивался стабильный подогрев воздушного потока, нагнетаемого крыльчаткой вентилятора, после нагнетательного диффузора устанавливается нагревательная система.

Подробнее о видах приточек в квартире мы говорили здесь .

Типы нагревательных систем для вентиляции

Технологически совместно с приточной вентиляцией использовать водяную или электрическую нагревательную систему. Или же возможен вариант применения одновременно двух вариантов подогрева, что хотя и редко, но встречается при эксплуатации промышленных машин обработки приточного воздуха.

Реализация водяного варианта в бытовых условиях (в квартире) для обустройства вентиляции с подогревом воздуха своими руками – это крайне сложная задача, особенно если предполагается эксплуатировать приточную систему в зимних условиях.

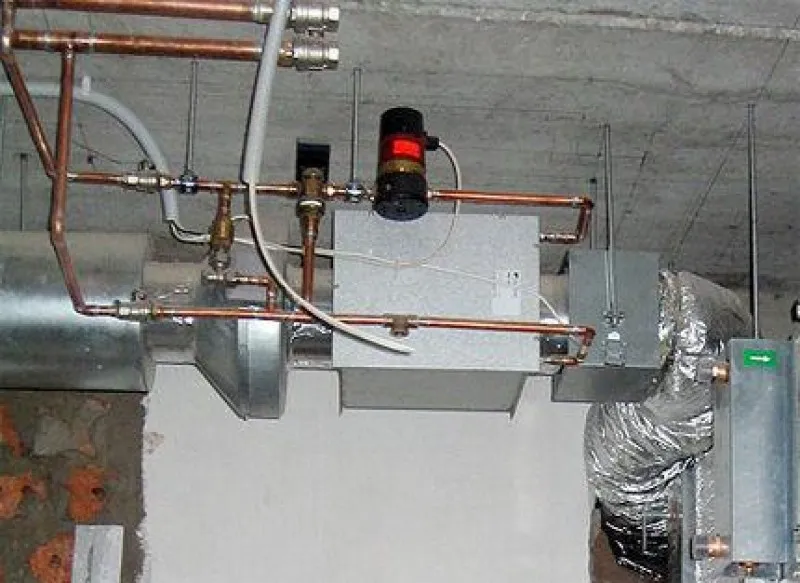

Исполнение приточной установки, где в качестве обогревателя воздушного потока применяется водяной калорифер. Этот вариант, однако, крайне проблематично реализовать для городских условий, но возможно для частного дома на одну семью

Водяной подогрев требует надёжного контроля, обязательную защиту от «размораживания» водяного контура. Для достижения высокой эффективности нагрева, водяной контур необходимо выполнять многоходовой, многорядной конструкцией. Такое устройство нагрева обязательно должно быть съёмным. Рекомендуем ознакомиться с видами водяных нагревателей для приточки и их принципом работы.

Несколько меньшими сложностями обещает обернуться внедрение электрического подогревателя в конструкцию домашней приточной системы. Однако в этом случае неизбежно возрастет потребление электричества, а соответственно и ежемесячные суммы затрат.

Для обеспечения прогрева приточного воздуха электрическим способом потребуется установка мощных электрических нагревателей (ТЭН).

Пример квартирного проекта «приточки» с подогревом

Современный рынок технологического оборудования, в частности, различных по исполнению вентиляторов и электрических ТЭНов, теоретически позволяет реализовать проект домашней «тёплой приточки». Например, вполне можно рассмотреть конструкцию на основе канального вентилятора .

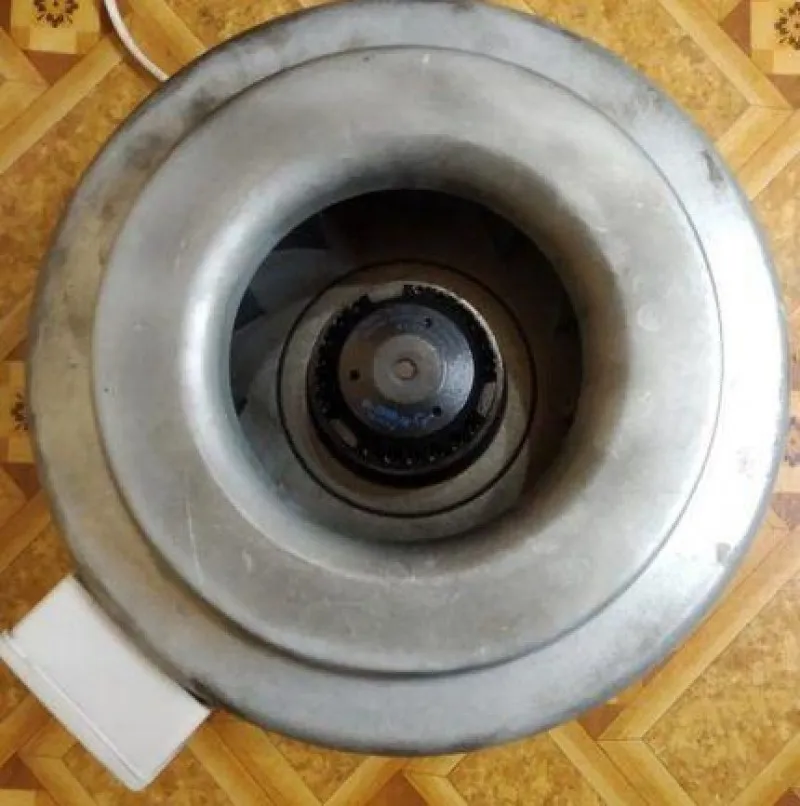

Таким выглядит исполнение канального осевого вентилятора – устройства, теоретически пригодного для изготовления домашней приточной установки с подогревом

Конструкция осевого вентилятора, к примеру, фирмы «Dospel», удачно подходит для квартирного проекта. Этот прибор малогабаритный, облегчённый, малошумящий. Техника отличается относительно малым потреблением энергии при достаточно высокой производительности. Поддерживает ступенчатую регулировку скорости, что также актуально для домашней «приточки» при изготовлении своими руками.

Однако дополнительно к осевому канальному вентилятору потребуется подобрать электрический нагреватель (ТЭН), — конструкцию, которая бы обеспечивала полноценно прогрев пропускаемой вентилятором воздушной массы.

То есть, необходимо рассчитать мощность ТЭНа, достаточную для максимальной производительности устройства «Dospel».

Для расчётов можно использовать такую формулу:

Qt = L * 0.36 * (Tv – Tn) ,

где: Qt – мощность ТЭНа; L – производительность канального вентилятора; Tv и Tn – температура воздуха внутри и снаружи.

Как приточную вентиляцию встроить в квартиру?

Понятно, что для варианта частного дома на одну семью варианты устройства приточной вентиляции с подогревом предоставляют больше возможностей под реализацию своими руками.

Городская квартира резко ограничивает возможности монтажа или же позволяет сделать установку, но с нарушением общего вида интерьера. Такой подход устраивает далеко не каждого городского жителя.

Только ещё строящиеся городские квартиры допустимо оснастить приточной системой с подогревом, устанавливая такого рода системы непосредственно под потолком с последующим устройством нижнего декоративного потолочного покрытия

Отсюда следуют возможные варианты встраивания оборудования. Так, для случаев с городскими квартирами логичным будет устройство системы, скрытой подвесными потолками. Тем более, если предусматривается оснащение квартиры «притоком» с нагревом для всех существующих в квартире помещений.

Есть, конечно, простейшие вариации, когда осуществляется внедрение приточной вентиляции с функцией нагрева непосредственно в стену здания. Однако такой подход, скорее всего, подойдёт для небольших помещений загородного дома, но не для городской квартиры, если рассматривать действительно качественное обеспечение приточным воздухом.

Инструкция по обустройству «приточки» с подогревом

Рассмотрим вариант обустройства квартиры «приточкой» с обогревом подробнее. Что необходимо сделать для внедрения такой системы? Далее приведем пошаговую инструкцию по сборке системы.

Этап #1 — составление плана системы

Звучит банально, но план, пусть даже сверстанный на бумаге на скорую руку, позволяет учесть все детали строительства.

К примеру, грамотно составленный план обязательно учитывает наличие изоляции воздуховода, размещаемого в теле стены на участке перехода «улица – помещение» (узел прохода).

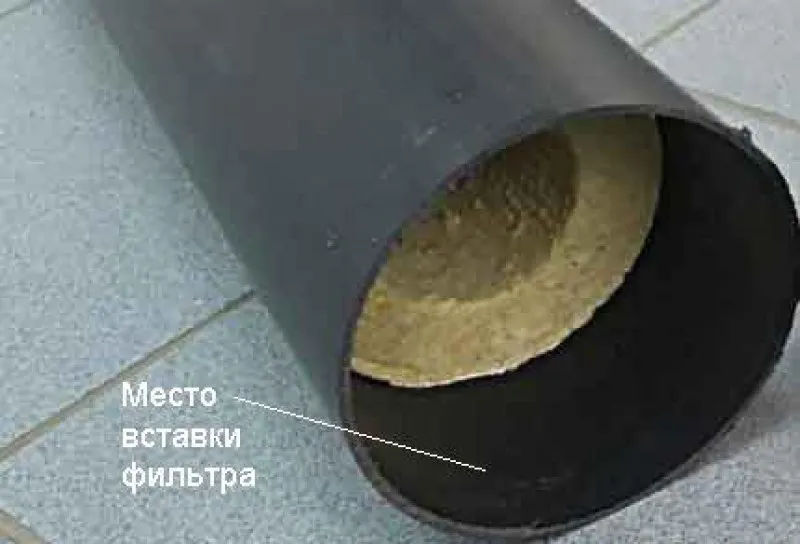

Пример изолирования воздушного канала, изготовленного на основе пластиковой трубы круглого сечения. Вполне эффективный вариант изоляции переходного участка трубы, упрощающий монтаж канала в стене

Изолирование долговечным современным материалом этого участка «приточки» является обязательным. Отсутствие изоляции в зоне перехода грозит образованием влаги на стенках воздуховода. Эта влага будет собираться, стекать по трубе с последующим переходом к телу стены здания, вызывая подтеки и разрушения со временем.

Планировка обустройства «приточки» даёт возможность заранее определиться с размерами каждой отдельной детали, отметить точки крепления, точное размещение деталей системы. Как результат – сокращается время на производство работ, плюс достигается качественная установка оборудования.

Этап #2 — подбор конструкционных элементов

Технологическими компонентами в данном случае выступают:

• вентилятор;
• нагреватель (калорифер или ТЭН);
• фильтры (желательно не только грубой очистки, но и тонкой очистки);
• воздушный клапан (шибер);
• воздуховоды (прямоугольного или круглого сечения).

Каждый из этих конструкционных элементов подбирается по размерам, учитывая предварительно проведенные измерения. Кроме того, такие компоненты, как вентилятор и нагреватель, требуют подбора по производительности и мощности.

Воздушный фильтр (фильтры) допустимо изготовить самостоятельно, используя подходящий материал, к примеру – сипрон. Или же можно подобрать готовые фильтры промышленного изготовления. Эти изделия вполне доступны по цене.

Воздушный клапан (или регулируемая заслонка), устанавливаемый перед вентилятором, также можно сделать своими руками на основе подходящего листового материала или же подобрать в продаже готовую конструкцию.

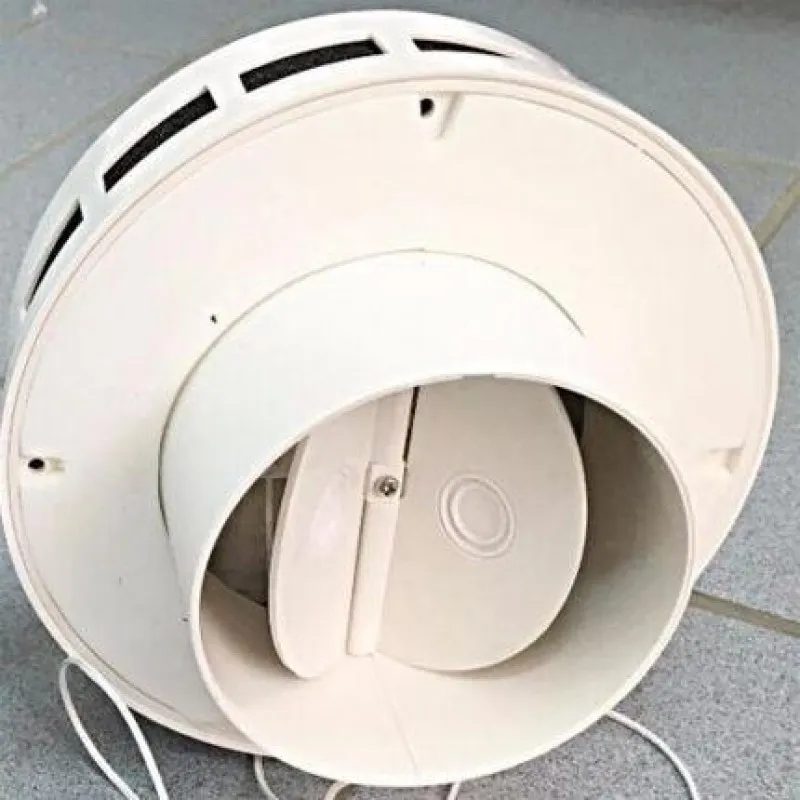

Вот такого типа осевой вентилятор, уже оборудованный воздушным клапаном, вполне допустимо использовать для обустройства квартирной приточки с подогревом

Под домашнюю «приточку» с нагревом рекомендуется приобрести уже готовые воздуховоды , изготовленные на промышленном уровне.

Обычно удобным вариантом под квартирный монтаж считаются воздуховоды круглого сечения. К этим деталям потребуются держатели и крепежи, если проект предусматривает некоторую протяженность воздушного канала.

Этап #3 — сборка квартирной приточной вентиляции

Рассмотрим пример монтажа системы с минимальной протяженностью воздуховодов в квартире.

Так, для начала требуется пробить отверстие в стене помещения, где предполагается установка. Отверстие делается соразмерным сечению воздуховода с последующим внедрением в проделанное отверстие входной части трубы.

Снаружи отверстие закрывают декоративной сетчатой панелью, а конечную область, выходящую в помещение, дополняют фильтрующим элементом — вставляют в трубу вплотную к изоляции.

Далее, к трубе стыкуется осевой вентилятор, на выходе которого выполняется монтаж нагревательного элемента (ТЭНа). Завершение монтажа – установка декоративной сетчатой крышки на концевой части выходного канала.

Существуют (в продаже) уже готовые канальные нагреватели круглого или прямоугольного сечения. Очевидный момент – для канального осевого вентилятора удачно подходит система нагрева круглого сечения. Например, исполнением как на картинке ниже.

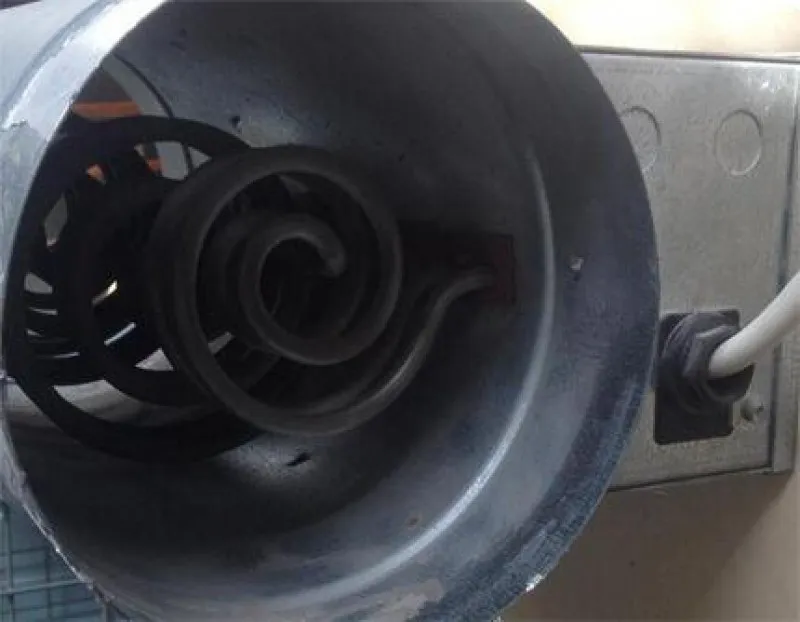

Электрический нагреватель под круглое сечение воздуховодов, полностью готовый к эксплуатации, то есть – оснащённый всеми необходимыми датчиками и системой защиты от перегрева

Выпускаются готовые обогревающие установки такого типа разных размеров от 100 мм в диаметре канала, весом от 1,5 кг под мощность до 6 кВт и более.

Так что, есть все возможности подобрать подходящий вариант, занимаясь созданием подогрева воздуха в приточной вентиляции своими руками для домашней приточки.

Этап #4 — тестирование смонтированной системы

Промышленный модуль электрического подогрева снабжается всей необходимой защитной автоматикой. Поэтому рекомендуется использовать именно такой вариант под монтаж. После сборки в соответствии с прилагаемой схемой, останется только выполнить тестирование системы.

Эта процедура предусматривает запуск установки в работу с последующим контролем факторов срабатывания датчиков температуры на включение/отключение ТЭНа. Также проверяется работа ступенчатого регулятора частоты вращения вентилятора .

На этом монтаж квартирной приточки можно считать завершённым.

Дополнительные комплектующие в схеме «приточки»

Определившись с подбором основных компонентов квартирной приточной системы – вентилятором и обогревателем, следует рассмотреть варианты обеспечения иными аксессуарами. В частности, оснащение приточной установки фильтром грубой очистки воздуха. То есть, речь идёт о создании оборудования в комплексе.

Правила устройства приточной вентиляции в обязательном порядке требуют внедрения воздушного фильтра класса очистки «EU3», не менее, который должен размещаться перед электрическим (водяным) нагревателем. Одна из основных функций фильтра – отделение от поступающего воздуха мелких частиц пыли.

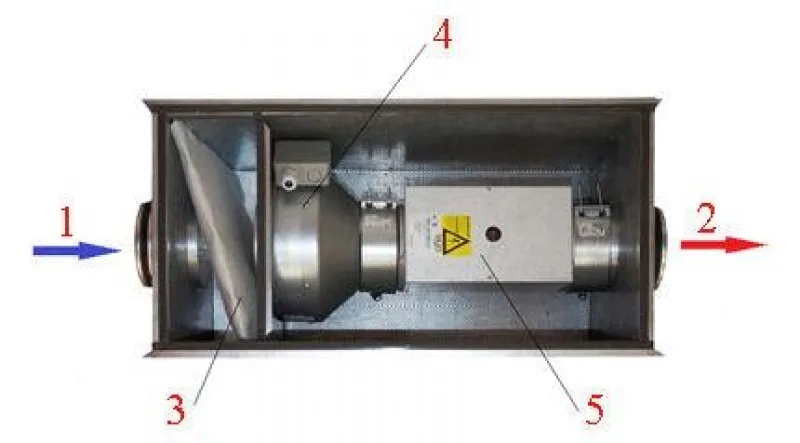

Квартирная приточная вентиляция с функцией подогрева воздушного потока (классическая схема): 1 – вход наружного воздуха; 2 – выход обработанного воздуха; 3 – фильтр класса «EU3»; 4 – канальный осевой вентилятор; 5 – нагревательный модуль с патрубками круглого сечения

Если отсутствует фильтр, электрический ТЭН или водяной калорифер быстро загрязняются, что чревато серьёзной потерей мощности нагрева, а для электрической конструкции ещё и опасностью возгорания.

Установленный в системе фильтр требуется периодически заменять новым экземпляром, по мере загрязнения. Соответственно, домашняя конструкция, собранная своими руками, должна предусматривать возможность быстрой и лёгкой смены фильтрующего элемента.

Стоит отметить, что конструкции приточек промышленного назначения, как правило, оснащаются дифференциальными датчиками давления воздуха. В свою очередь датчики связаны с автоматикой управления, которая сигнализирует пользователю о загрязнении фильтра.

По сути, серьёзную домашнюю приточную систему, сделанную своими руками, также желательно дополнить контрольной функцией состояния фильтра.

Идея «приточки» с подогревом для городской квартиры (частного дома) имеет право на существование. Более того, не исключается возможность реализации такой идеи при условии обдуманного, рационального подхода.

Стоит подчеркнуть: устраивая подобного рода систему в квартире или в доме, разумным будет рассчитать, насколько эффективным в результате получится воздухообмен . Также следует учитывать фактор «сушки» воздуха, пропускаемого через нагреватель. Таким образом, качественная реализация идеи – это сложный, неоднозначный вопрос, который явно не решается «на лету».
