Системы местной вентиляции

Обеспечьте свой дом чистым воздухом с системами местной вентиляции! В новой статье мы расскажем, как эффективно работает местная вентиляция, поделятся преимуществами и лучшими практиками её установки. Создайте здоровую атмосферу внутри помещения вместе с нами!

может быть приточной и вытяжной.

Местная приточная вентиляция, при которой осуществляется концентрированная подача приточного воздуха заданных параметров (температуры, влажности, скорости движения), выполняется в виде воздушных душей, воздушных и воздушно-тепловых завес.

Воздушные души используются для предотвращения перегрева рабочих в горячих цехах, а также для образования так называемых воздушных оазисов (участков производственной зоны, которые резко отличаются своими физико-химическими характеристиками от остального помещения).

Воздушные и воздушно-тепловые завесы предназначены для предотвращения проникновения в помещения значительных масс холодного наружного воздуха при необходимости частого открывания дверей или ворот. Воздушная завеса создается струей воздуха, которая направляется из узкой длинной щели, под некоторым углом навстречу потока холодного воздуха. Канал с щелью размещают сбоку или внизу ворот или дверей (рис. 2.4.4).

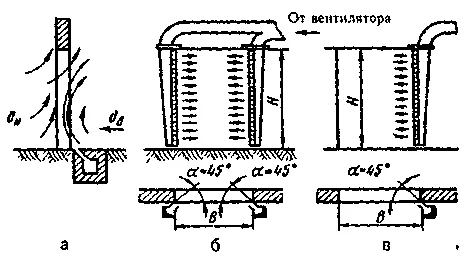

Рис. 2.4.4 Воздушно-тепловые завесы:

а — с нижней подачей воздуха, б — с боковой двухсторонней подачей воздуха; в — с боковой односторонней подачей воздуха

Местная вытяжная вентиляция осуществляется при помощи местных вытяжных зонтов, всасывающих панелей, вытяжных шкафов, бортовых отсосов (рис. 2.4.5) и других устройств.

Конструкция местного отсоса должна обеспечить максимальное улавливание вредных выделений при минимальном количестве удаляемого воздуха. Кроме того, она не должна быть громоздкой и мешать обслуживающему персоналу работать и следить за технологическим процессом Основными факторами при выборе типа местного отсоса являются характеристика вредных выделений (температура, плотность паров, токсичность), положение рабочего при выполнении работы, особенности технологического процесса и оборудования.

а б в г

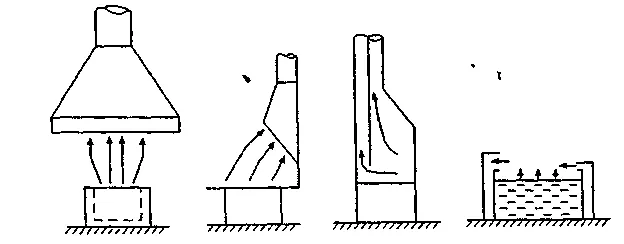

Рис 2. 4.5. — Примеры местной вытяжной вентиляции

а — вытяжной зонт, б — всасывающая панель в — вытяжной шкаф с комбинированной вытяжкой г — бортовой отсос с передувом

Методы расчета систем искусственной вентиляции

Основная цель расчета общеобменных систем искусственной вентиляции — определить количество воздуха, которое необходимо подать и удалить из помещения При расчете вентиляции в цехах, воздухообмен, как правило, определяют расчетным путем по конкретным данным о количестве вредных выделений (тепла, влаги, паров, газов)

Для цехов, где выделяются вредные вещества, воздухообмен определяют по количеству вредных газов, паров, пыли, которые поступают в рабочую зону, с целью разбавления их приточным воздухом до предельно допустимых концентраций:

(2.1)

где U — количество вредных выделений в цехе, мг/ч;

к1, — предельно допустимая концентрация вредных выделений в воздухе цеха, мг/м3,

k2 — концентрация вредных выделений в приточном воздухе, мг/м3.

В соответствии со СНиП k2 ≤ k1.

Для помещений, где вредные выделения отсутствуют (или количество их незначительно) приток (вытяжку) воздуха можно определить по кратности воздухообмена (k) — отношения объема вентиляционного воздуха L (м3/час) к объему помещения Vп (м3):

(2.2)

Кратность воздухообмена показывает сколько раз в течение часа необходимо поменять весь объем воздуха в данном помещении для создания нормальных условий воздушной среды. Определив по справочнику кратность воздухообмена при известном объеме помещения можно рассчитать объем приточного воздуха или вытяжки.

Для помещений, в которых отсутствуют вредные выделения и избыточное тепло и нет необходимости в создании метеорологического комфорта можно использовать формулу:

(2.3)

где l— минимальная подача воздуха на одного работающего в соответствии с санитарными нормами (при объеме помещения на одного работающего, до 20 м3 – 30м3/ч, a при объеме больше 20м3 — 20 м3/ч);

n — количество работающих в помещении.

При расчете местной вытяжной вентиляции количество воздуха, удаляемое местным отсосом (зонт, панель, шкаф) можно определить по формуле:

(2.4)

где F — площадь сечения отверстия местного отсоса, м2;

v — скорость движения удаляемого воздуха в этом отверстии (принимается от 0,5 до 1,7 м/с в зависимости от токсичности и летучести газов и паров).

Естественная и искусственная вентиляции должны отвечать следующим санитарно-гигиеническим требованиям.

— создавать в рабочей зоне помещений соответствующие нормам метеорологические условия труда (температуру, влажность и скорость движения воздуха);

— полностью удалять из помещений вредные газы, пары, пыль и аэрозоли или растворять их до предельно допустимых концентраций;

— не вносить в помещение загрязненный воздух снаружи или путем засасывания из смежных помещений;

— не создавать на рабочих местах сквозняков или резкого охлаждения;

— быть доступными для управления и ремонта в процессе эксплуатации;

— не создавать в процессе эксплуатации дополнительных неудобств (например, шума, вибраций, попадания дождя, снега)

Следует учесть, что к вентиляционным системам, установленным в пожаро- и взрывоопасных помещениях предъявляется целый ряд дополнительных требований, которые в этом разделе не рассматриваются.

Кондиционирование воздуха – это создание и автоматическое поддержание в помещениях постоянных или изменяющихся по программе определенных метеорологических условий, наиболее благоприятных для работающих или требуемых для нормального протекания технологического процесса. Кондиционированние воздуха может быть полным и неполным. Полное кондиционирование воздуха предусматривает регулирование температуры, влажности, подвижности и чистоты воздуха, а также, в ряде случаев, возможность его дополнительной обработки (обеззараживания, ароматизации, ионизации). При неполном кондиционировании регулируется только часть параметров воздуха.

Кондиционирование воздуха осуществляется кондиционерами, которые подразделяются на центральные и местные. Центральные кондиционеры предназначены для обслуживания больших за размерами помещений.
