Установка и устройство воздушного клапана для канализации

1. Что это такое
2. Монтаж
3. Обзор цен

Один из недостатков водоотводной системы связан с неприятным запахом. Для решения этой проблемы рекомендуется установить воздушный клапан в систему канализации. Воздушный клапан — это устройство, предназначенное для поддержания определенного давления в канализации.

Что это такое

Воздушный клапан — конструкция, которая необходима для сохранения в канализации конкретных показателей давления. Аэратор создан для того, чтобы отводить неприятные запахи, газы и прочее. Дом, в котором для таких целей жильцы применяют фановую вентиляцию, не будет избавлен от проблемы отвратительного запаха, который содержит канализация. Такой способ не решает проблему скачков показателей давления, которые являются причиной плохой работы водоотведения.

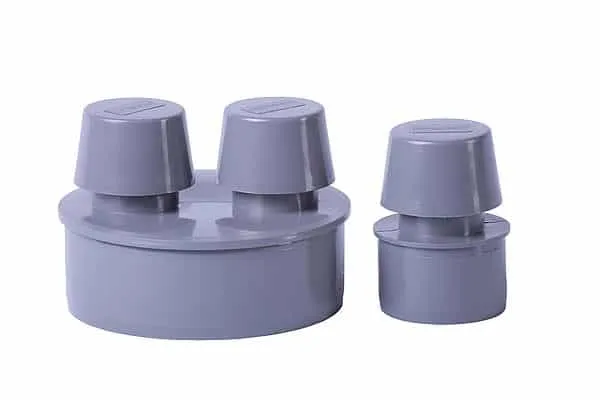

Клапан ДУ

Воздушный клапан – мембранное устройство классического типа. Благодаря тому, что конструкция оборудована гибкой перегородкой в дом не поступают газы и неприятные запахи, которые содержит канализация.

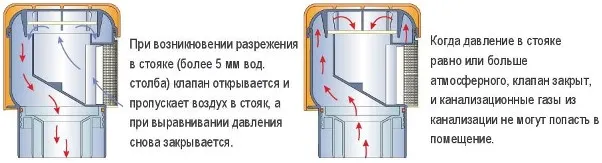

Принцип работы

По характеру использования выделяют следующие воздушные клапаны:

1. мембранной;
2. цилиндрического типа
3. с рычажным механизмом

Первые изготавливаются из ПВХ. Фиксируются на вход фанового трубопровода. Она подключается к канализации в качестве вентиляции. При скачках давления мембрана меняет положение. Поэтому газы не способны просочиться через клапан в канализацию. Принцип работы аэратора будет успешным, если в фановую трубу будет поступать кислород.

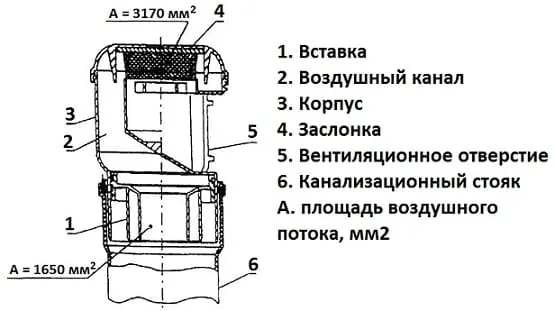

Конструкция воздушного клапана для канализации

Цилиндрический производится из стали и сплавов. Внешне устройство напоминает запорный клапан. Деталь имеет прочный металлический корпус, на котором есть резьба. А также крышка стандартного размера. Обычно, это 110 миллиметров. Иногда встречаются разно размерные модели. Крышка фиксируется у основания. Когда возникает прямое давление – она открывается, тем самым пропуская воду, сток. После, возвращается в обратное положение. Из-за того, что крышка открывается внутрь, вероятность того, что отходы вернуться, мала. В таком случае частный дом будет защищен от неприятного запаха, который содержит канализация.

Видео: применение обратного воздушного клапана для канализации

В невентилируемых канализациях используется рычажный вариант. Устройство нужно настраивать вручную. Принципы действия: в том направлении, которое было задано стрелкой, стекаются сточные воды. Для проведения срочного ремонта этот способ удобный.

Кроме этого, выпускают вакуумные, автоматические клапаны. Отличие заключается в настройке самого процесса. Вакуумный открывает путь стокам в одном установленном направлении, исключая обратный ход. С автоматическим устройством можно менять это направление в зависимости от необходимости.

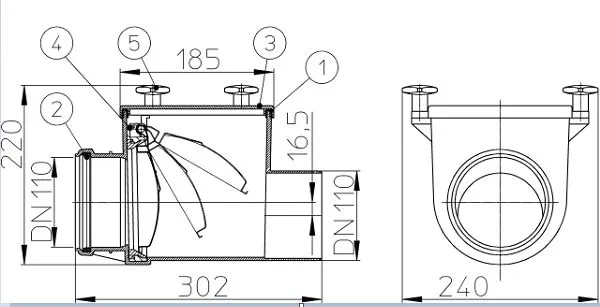

Вакуумный клапан

По принципу запорного механизма клапаны делятся на:

1. Поворотные. По конструкции схожи с пневматическими запорными механизмами. Контролирующим механизмом являются рычаг, золотник. Устанавливаются на трубы путем врезки в общую конструкцию. Под воздействием сточных вод золотник поворачивается, и тогда вода уходит по стояку;
2. Шаровые. Воздушные клапаны для канализации используются только в трубах с небольшим диаметром. К примеру, в душевых кабинах. Запорный механизм — шарик из металла. Он соединяется с пружиной, которая контролирует работу, чтобы сточные воды не возвращались обратно;

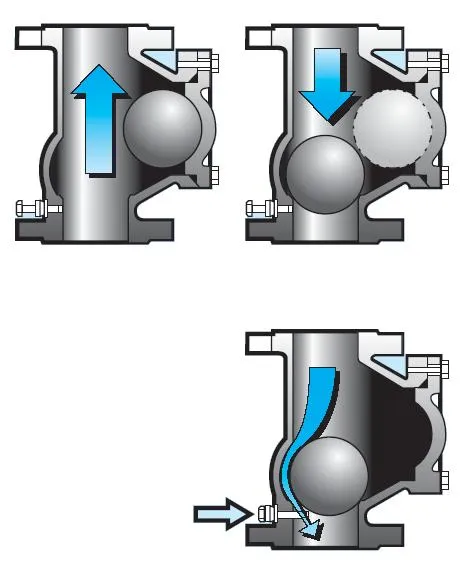

   Принцип работы шариковой модели

3. Межфланцевые. Небольшого размера, удобны в монтаже. Конструкция устанавливается на трубу посредством резьбы. В виду этого, такие механизмы устанавливаются как на пластиковых, так и на металлических трубах. Для первых отводов используют компрессионный фитинг. Запорный механизм – гибкая мембрана, которая способна изменять собственное положение в зависимости от напора и давления сточных вод. Межфланцевые бывают односторонними и двухсторонними;
4. Подъемные. Подходят для стояка, установленного в вертикальном положении. Принцип работы заключается в способности мембраны из ПВХ изменять положение, ориентируясь на давление сточных вод. Благодаря вертикальному креплению, обратный возврат стоков исключен.

Монтаж

Монтировать воздушный клапан 110 или 50 миллиметров можно своими руками, используя схему, описанную ниже.

Принципы монтажа:

• 100 миллиметров — высокая точка слива. Плюс или минус миллиметр не важно;
• в число частных случаев входит канализация, установленная в полу. Тогда конструкцию монтируют минимум на 350 миллиметров от пола. Нельзя устанавливать на 50 или 80 мм;
• клапаны чувствительны к изменению показателей температуры. Чтобы продлить срок службы системы нужна температура равная 20 градусам;
• если частное помещение оборудовано аэратором, то нет необходимости подводить вентиляцию к канализационной системе;
• если схема установки аэраторов предполагает монтаж нескольких конструкций, то расстояние между ними должно быть не меньше 1 метра.

Схематичная установка:

1. подготовить трубу. На торцевых поверхностях зачистить зазубрины. Это уберет лишний миллиметр. В пластиковые конструкции вставить фитинг;
2. в раструб вмонтировать резиновую прокладку. Благодаря этому будет обеспечена герметичность. Далее приступить к установке. Если нужно вставить аэратор по резьбе, то действия с прокладкой отменяются. Вместо нее использовать сантехническую пленку;
3. частное использование для одной квартиры предполагает наличие трех воздушных клапанов.

Аэратор должен быть в открытом доступе для ремонта или осмотра. Спустя год работы устройства нужно осуществлять чистку.

Смотрите также видео:

Обзор цен

Приобрести воздушные аэраторы можно в сантехнических магазинах. Стоимость зависит от типа конструкции. В Москве и других городах есть фирмы, занимающиеся производством данных конструкций.

Стоимость аэраторов популярных производителей:

• Wavin 110 – 5145 рублей;
• HL Hutterer Lechner GmbH 110 – 5235 рублей;
• Политек ДУ-110 – 271 рубль.
