Клапан воздушный для канализации — основные аспекты

Зачем нужен воздушный клапан для канализации и как его установить?

При нормальной работе систем водоотведения в ванной комнате не должно быть неприятного запаха канализации. Водяные преграды в сифонах предотвращают проникновение газов из канализационных труб. Для этой цели используются специальные воздушные клапаны канализационные.

Но если система не имеет вентиляции (фановой трубы), то при возникновении разряжения гидрозатворы будут периодически срываться. Исправить ситуацию поможет воздушный клапан на канализацию.

Многие слышали о существовании такого приспособления, как воздушный или вакуумный клапан (иногда его еще называют аэратором). Но не все знают о назначении этой детали. А между тем, эта деталь может помочь решить некоторые проблемы, которые возникают при эксплуатации системы. Разберемся, когда установка воздушного клапана для канализации целесообразна.

Как работает?

Основное назначение воздушного клапана – выравнивание давления в трубопроводе. При одномоментном сбросе большого объема стоков, просвет трубы полностью перекрывается потоком. При этом возникает отрицательное давление или разряжение. В обычной системе за выравнивание давления в трубопроводе «отвечает» фановая труба, выведенная на крышу.

Канализационные газы, проникающие в квартиру – это не только неприятно, но еще и опасно. В составе этих газов могут быть болезнетворные микроорганизмы.

Но при строительстве малоэтажных домов многие считают нецелесообразным сооружать фановую трубу. Кроме того, фановый стояк может забиться, что приведет к ухудшению работы системы.

При недостаточном поступлении воздуха в момент разряжения происходит срыв водяных затворов, то есть, водяные пробки просто «вытягиваются» из сифонов. В результате сифоны перестают выполнять свою прямую функцию и неприятно пахнущие газы начинают проникать в квартиру, не встречая на своем пути препятствий.

Восстановить гидрозатвор несложно, достаточно просто включить подачу воды, благодаря чему, в колене сифона снова появится водяная пробка. Однако при следующем сбросе воды (например, при сливе воды с бачка унитаза) гидрозатворы снова будут сорваны.

Действие воздушного клапана

Как же воздушный клапан может решить проблему срыва гидрозатворов? Это устройство имеет мембрану, которая при обычном давлении плотно перекрывает просвет трубы. При возникновении разряжения клапан открывает проход для воздуха. После выравнивания давления устройство приходит в исходное положение.

Устройство

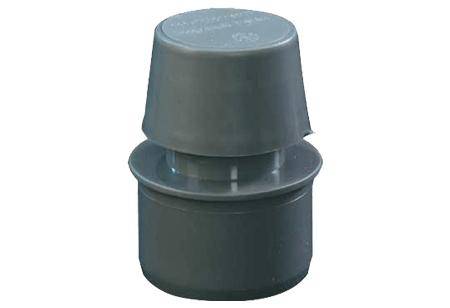

Воздушный клапан или аэратор имеет довольно простое устройство. Для изготовления этой детали используется полимерный материал, чаще всего, ПВХ или полипропилен, так как сейчас очень распространены канализационные трубы из полипропилена. Состоит аэратор из следующих деталей:

• корпус;
• воздухозаборный патрубок;
• шток;
• резиновая прокладка;
• крышка с резьбовым соединением.

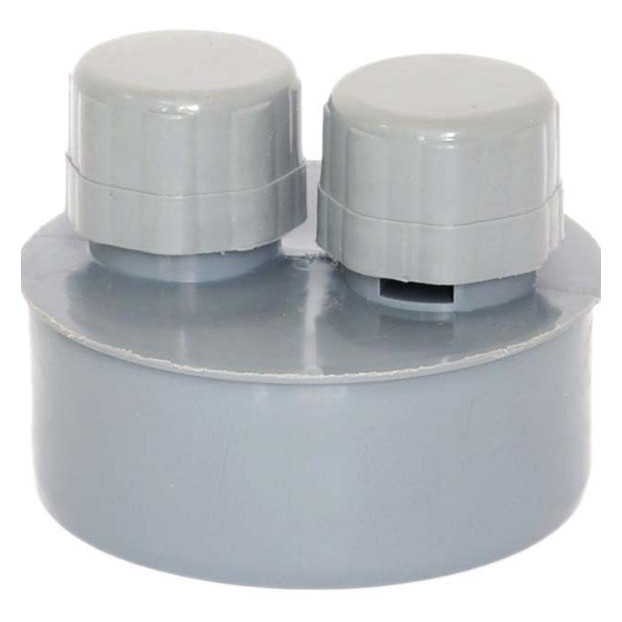

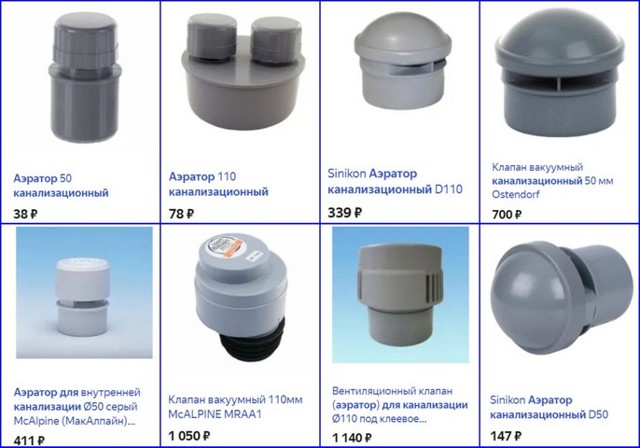

Выпускаются аэраторы, в основном, в двух вариантах размера – 110 и 50 мм. Но сейчас в продаже модели и других размеров, например, 75 или 100 мм.

Если в доме использованы трубы нестандартных размеров, а приобрести воздушный клапан необходимого диаметра не удалось, можно установить аэратор через переходник.

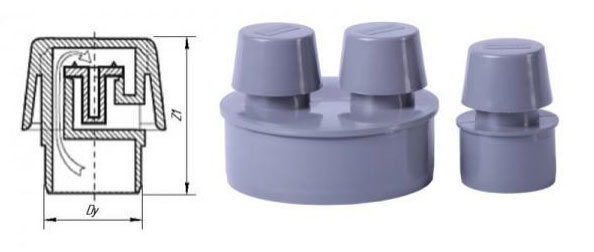

Работает устройство так:

• если в трубопроводе возникает разряжение, то шток клапана приподнимается, приоткрывая отверстие, через которое проходит воздух;
• после восстановления нормального давления шток опускается на место.

Таким образом, такое простой устройство, как воздушный клапан, способно контролировать уровень давления в системе. Благодаря чему, неприятного запаха в помещениях возникать не будет.

Существует еще один вариант клапана, в котором вместо штока используется подпружиненная мембрана. Принцип работы таких устройств аналогичный. Однако мембраны быстрее изнашиваются, поэтому менять эту деталь устройства придется довольно часто.

Разновидности

Простой воздушный клапан работает только на подачу воздуха в систему. Такой аэратор можно устанавливать в помещении санузла. Устройство будет забирать воздух из помещения для выравнивания давления в системе.

А вот обратный ток воздуха (из трубы в помещение) невозможен, так как из зоны низкого давления (в трубе) воздух не может перемещаться в зону высокого давления (в комнате). Однако в продаже есть и комбинированные модели клапанов, которые работают и на всасывание воздуха в систему, и на его вывод из трубы при повышении давления в трубопроводе.

Комбинированные модели в помещении устанавливать ни в коем случае нельзя, их размещают вне дома в отдельном блоке. Как уже отмечалось, отличаются клапаны и по размерам. Так, воздушные клапаны для канализации 50 мм устанавливаются на отдельный слив.

Например, на слив раковины в ванной. Эти устройства имеют небольшую пропускную способность, поэтому они могут работать только с одним сантехническим устройством. Для установки в общий стояк канализации необходимо выбирать клапан диаметром 110 мм. Такая модель способна обеспечить выравнивание давления во всей системе.

Правила установки

Воздушный клапан может быть установлен в системе канализации малоэтажного дома, в такой системе аэратор полностью заменяет функции фановой трубы. Этот вариант вентиляции канализационного трубопровода обладает преимуществом, так как не требуется выводить трубу через кровлю.

В многоэтажных домах установка фановой трубы является обязательным. В этом случае воздушный клапан используется в качестве дополнительного и резервного варианта. Так, в зимний период в фановой трубе может образовываться наледь, что приходит к ухудшению работы стояка.

Как правильно устанавливать аэраторы? Вот несколько важных правил для размещения этого оборудования:

• установить клапан необходимо в помещении, в котором температура не опускается ниже нуля градусов. На морозе устройство не будет функционировать;
• если в системе канализации нет трапа для слива (этот вариант используется в душевых кабинах), то размещать аэратор необходимо на высоте не менее 10 см от самого верхнего отвода, присоединенного к стояку;
• при наличии трапа нужно устанавливать его на расстоянии не менее 35 см от пола.
• выбирать место установки нужно с таким расчетом, чтобы к клапану можно было легко подойти, чтобы провести ремонт или ревизию. Если стояк или трубы планируется прокладывать скрытно, то в коробе на уровне установки аэратора нужно предусмотреть устройство лючка;
• местом установки выбирают раструб трубы, после монтажа стык тщательно герметизируется.

Если установить аэратор неправильно (ниже, чем рекомендовано), то возрастет вероятность его загрязнения и остановки работы.

Особенности эксплуатации

Воздушные клапаны, устанавливаются, как правило, в частных домах, при желании установить подобное устройство в квартире необходимо получить разрешение соответствующих служб. В целом, установка воздушного клапана не может негативно отразиться на работе системы. Однако если за аэратором не следить, то могут возникнуть проблемы.

Основной неисправностью воздушного клапана является залипание мембраны или штока в открытом или закрытом положении.

• Если клапан заклинит в положении «закрыто», то он перестанет выполнять свои функции, то есть, возникнет риск срыва гидрозатворов.
• При залипании мембраны или штока в открытом положении в комнату будут поступать газы из канализационной трубы.

Поэтому за состоянием аэратора необходимо будет регулярно следить. Впрочем, это устройство имеет настолько простую конструкцию, что вероятность возникновения аварийных ситуаций минимальна. Поломки, как правило, возникают при загрязнении или износе, то есть, при своевременном обслуживании аварии практически исключены.

Итак, воздушный клапан для канализации 110 мм, установленный на стояк канализации в одноэтажном доме, послужит достойной альтернативой фановой трубе. В этажных домах аэратор монтирует в качестве резервного устройства, помогающего работе фановой трубы. Установка этого устройства снижает риск срыва гидрозатворов и появления неприятного запаха в квартире.
