Виды, принцип работы и установка вытяжных клапанов на вентиляцию

Устройство клапанов

Приточный настенный

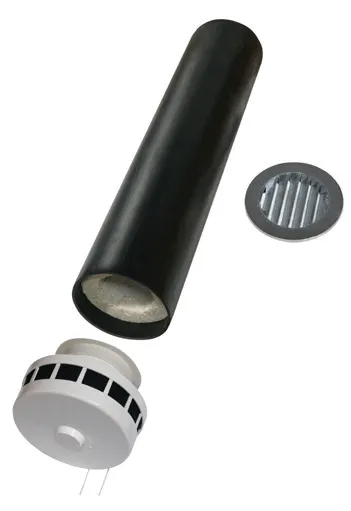

Устройство приточного клапана

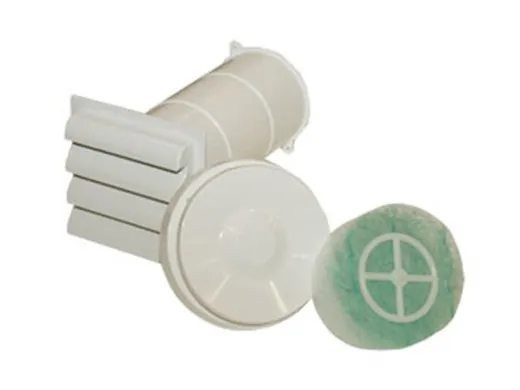

Стандартным вариантом является стеновой приточный клапан, который широко используется (узнайте здесь, как осуществляется вентиляция котельной в частном доме). Основная часть клапана, которая подвижна, позволяет регулировать интенсивность воздушного потока и, при необходимости, закрывает систему.

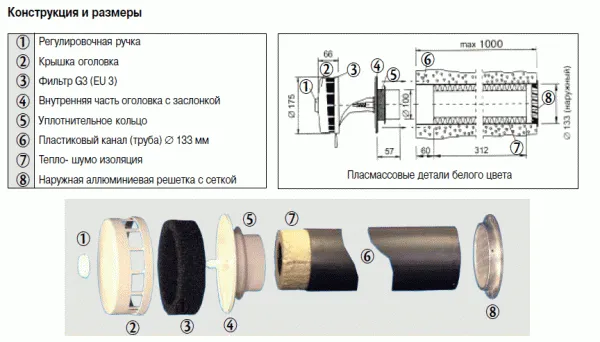

Он состоит из следующих элементов:

• Труба – длина немного больше толщины стены.
• Наружная решетка – задерживает крупный мусор.
• Шумоизоляционный материал – располагается внутри трубы.
• Фильтр – предотвращает проникновение пыли и другого мелкого мусора.
• Подвижный элемент – регулирует интенсивность потока воздуха и при необходимости перекрывает системы.
• Переключатель – предназначен для управления подвижным элементом.
• Крышка оголовка – придает конструкции декоративный вид и защищает о механических повреждений.

Такая конструкция обладает рядом преимуществ, таких как:

• Простота монтажа;
• Внешний вид устройства не портит дизайн интерьера;
• Удобство эксплуатации;
• Эффективность;
• Возможность установки своими руками даже после выполнения отделки помещения.

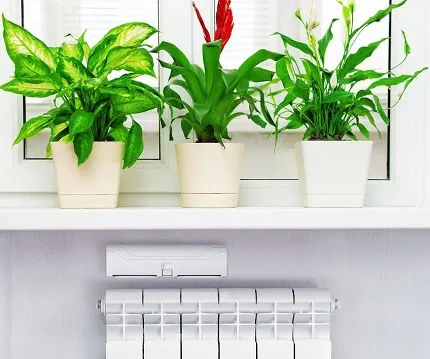

Совет! Если устройство расположить вблизи батареи отопления, то поступающий воздух будет сразу же нагреваться.

КИВ 125

Примером таких моделей являются:

• КПВ 125;
• КИВ-125 и др.

Устройство электрических клапанов более сложное, так как они имеют датчики и электрический привод. Однако, принцип их работы остается тем же. Цена автоматических устройств, конечно же, выше механических.

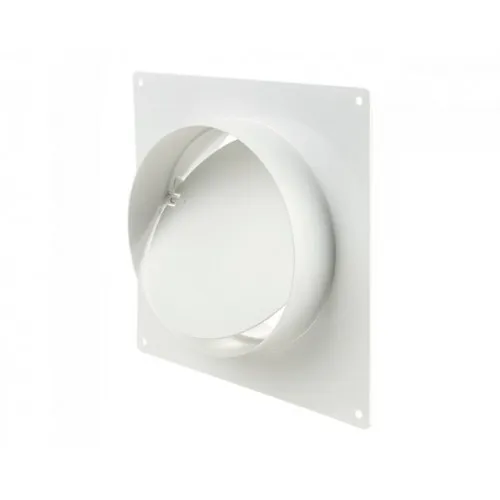

Простой вытяжной клапан

Вытяжной

Вытяжной клапан, как правило, имеет более простую конструкцию, чем приточный и состоит всего из трех элементов:

• Неподвижная часть в виде решетки – может быть квадратной или прямоугольной. Основное ее назначение заключается в придании конструкции декоративного вида, а также защите заслонки от механического повреждения.
• Подвижная часть (заслонка) – представляет собой круглый или квадратный лепесток, который может открываться только в одну сторону.
• Фланец — предназначен для соединения устройства с вентиляционным каналом – всегда имеет круглую форму.

Обратите внимание! Если выбирается клапан для бани, необходимо уделить внимание материалу, из которого он сделан, так как устройство должно выдерживать воздействие высокой температуры и повышенной влажности. Поэтому нельзя устанавливать пластиковые изделия

Монтаж следует осуществлять осторожно, чтобы не повредить заслонку, а также, чтобы в конструкцию не попал строительный мусор. В противном случае устройство не будет работать как положено

К примеру, заслонка может быть всегда открытой. Поэтому после установки, обязательно нужно проверить работоспособность изделия.

Схема оконного клапана

Оконный

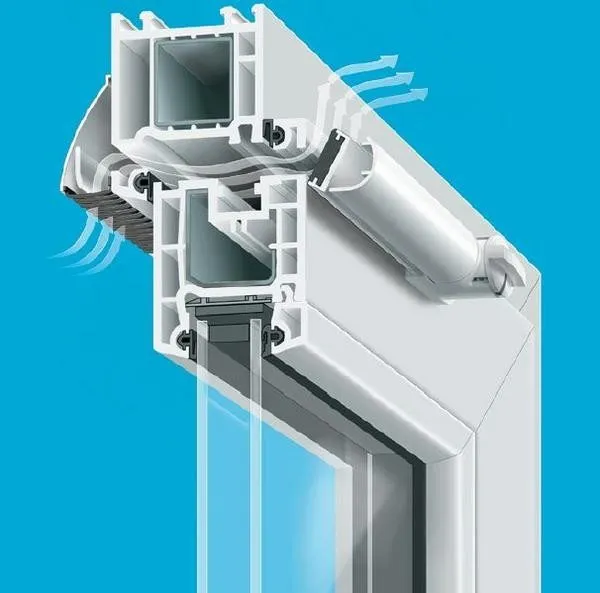

Данный клапан представляет собой конструкцию, которая встраивается в оконный профиль. Его устройство достаточно простое, однако, эффективность от этого не страдает.

Единственным недостатком можно назвать отсутствие фильтрации, но, так как щель сама по себе достаточно узкая, через нее не может проникнуть мусор с улицы. При необходимости, щель можно перекрыть или отрегулировать интенсивность потока при помощи специальной ручки.

Оконные клапана поставляются вместе с окном. Поэтому на их наличие следует обращать внимание при выборе стеклопакетов. Правда, существуют модели, которые монтируются на уже установленные пластиковые окна.

Обратите внимание! Существуют модели, которые не позволяют регулировать воздушный поток, а лишь ограничивают его при сильных порывах ветра. Конечно же, лучше, когда имеется функция управления притоком. Поэтому на данный момент необходимо обращать внимание при выборе изделия.

Схема расположения приточного клапана

Как выбрать

Перед покупкой и установкой клапана вам нужно узнать о следующих характеристиках этого устройства:

• Чувствительные устройства лучшие для домов с естественной вентиляцией. Они приводятся в действие даже малейшим потоком воздуха. Однако более эффективными считаются системы с вытяжным вентилятором и решеткой.
• Размер шахты вентиляции, вентилятора и обратного клапана должны совпадать. Для системы с трубами диаметром 10 см клапан должен иметь те же параметры. Лучше приобрести более мощное устройство, оно должно способствовать движению лопастей устройства даже при небольших воздушных потоках.
• Чтобы монтаж не занял много времени – выбирайте форму клапана, совпадающую с формой труб шахты. Размер вентиляций нормируется ГОСТами, поэтому и клапаны имеют типовые параметры. Наиболее ходовым считается устройство с диаметром 10 см.
• Температура помещения играет немаловажную роль. Некоторые клапаны предназначены только для работы внутри помещения. При контакте с низкими температурами они не выполняют свои функции.

Обратите внимание! Если вы не знаете, модель какой фирмы приобрести – выбирайте проверенных продавцов, существующих на рынке не первый год.

2 Конструктивные особенности современных устройств для вентсистемы

Вентиляция с обратным клапаном сегодня очень распространена. Такие системы по функциональности намного лучше коммуникаций, в которых регулировка пропуска потока воздуха осуществляется вручную. На рынке можно встретить обратные клапаны четырех различных конструкций. Каждый тип имеет положительные и отрицательные особенности, о которых следует помнить, выбирая прибор в свою вентсистему.

Первый тип клапана – одностворчатый гравитационного действия. Поток воздуха, который из помещений поступает в вентиляционную систему, воздействует на клапан, открывает его затвор и удаляется в вытяжную часть коммуникации. Если движения воздуха из квартиры нет, а также при обратной тяге воздушных потоков из вентиляции в квартиру, створка на клапане будет закрыта.

Этот тип клапана можно использовать в естественных вентиляционных системах. При правильном монтаже для открытия клапана потребуется минимальный воздушный поток – сопротивление клапана на открытие очень низкое. По конструктивному исполнению такие одностворчатые устройства бывают двух типов. В одном из них ось, на которой закреплен затвор, устанавливается со смещением относительно середине воздушного канала, в другом – внутри или снаружи устанавливается противовес.

Так как такие устройства закрываются под воздействием силы тяжести, для нормального их функционирования требуется идеально ровная установка в системе. Для монтажа строго вертикально или горизонтально обязательно нужно использовать уровень. В противном случае клапан может закрываться неплотно, а значит, не сможет полностью защитить внутренние помещения от обратной тяги.

Каждый из видов вентиляционной заслонки немного отличается принципом действия

Второй тип защитных устройств – двустворчатые с пружинами. Такой клапан называется «бабочкой», так как он имеет две шторки, складывающиеся при высоком давлении со стороны квартиры и закрывающиеся благодаря пружинам, при отсутствии давления. Их намного проще устанавливать, чем гравитационные – можно располагать в вентканалах под любым углом.

Клапаны «бабочки» можно использовать только для принудительной вентсистемы с вытяжкой. Перед покупкой и установкой «бабочки» необходимо проверить чувствительность ее шторок – способность открываться под давлением воздуха, характерного для системы, в которую устройство планируется монтировать. В некоторых современных изделиях чувствительность створок и пружин можно регулировать.

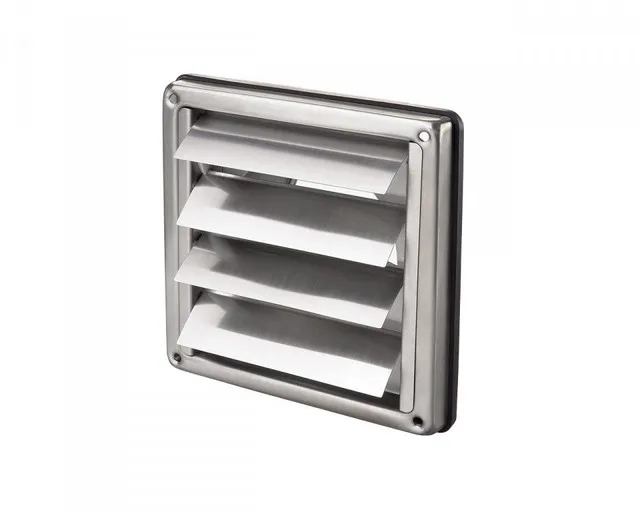

Еще один тип изделия, предназначенного для предотвращения обратной тяги – это специальные жалюзи, устанавливаемые на вентиляционную решетку. Жалюзи работают по гравитационному принципу, как и одностворчатые клапаны, разница между ними заключается только в количестве и размере створок. Большое количество небольших створок позволяет устанавливать такие компактные устройства в наружных элементах системы.

На рынке представлены жалюзи стандартных размеров, соответствующих величине коробов для вытяжек и отверстий под естественную вентиляцию. Можно встретить решетки с жалюзи, которые оснащены пружинами или мембранами, однако такие конструктивные решения считаются ненадежными, решетки будут плохо функционировать при отрицательных температурах, если их устанавливают на улице.

Последний распространенный тип запорного клапана – гибкая мембрана. В этом устройстве устанавливается гибкая пластина, которая может сгибаться под воздействием воздушного потока. При правильном монтаже мембрана будет открывать вентиляционный канал при одном направлении воздушного потока и закрывать при обратном направлении.

При покупке мембраны нужно учитывать величину обратной тяги в вентканале. Если есть вероятность деформации гибкой мембраны воздушными потоками, необходимо покупать мембраны с дополнительными ребрами жесткости. При установке обычной мембраны в систему с сильной «обраткой», велика вероятность повреждения клапана и прекращения его нормального функционирования, из-за чего в квартире появятся неприятные запахи и другие свидетельства неправильной работы вентиляции.

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

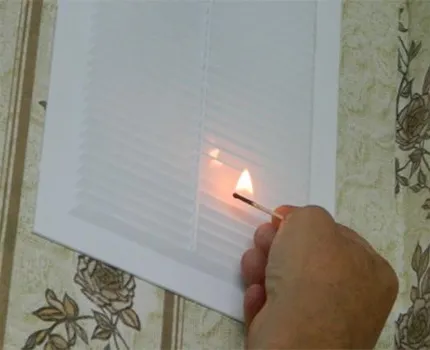

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков. Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию. Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха.

Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств. Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия (+)

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции. Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек. Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха. Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей.

Принцип работы и виды обратных клапанов

Обратный клапан для механических систем и естественной вентиляции относится к группе воздушных заслонок и регуляторов, предназначенных изменять и перекрывать движение воздуха в приточных и вытяжных системах. Если устройство принимает только положения «открыто» или «закрыто», то оно считается двухпозиционным. В многопозиционных изделиях во время работы воздушная заслонка принимает несколько положений (с разной пропускной способностью). Обратные клапаны используют для движения воздуха только в одном направлении и являются двухпозиционными устройствами.

Конструктивно обратные клапаны выпускаются таких типов:

• лепестковые;
• с гравитационной решеткой.

Модели с гравитационной решеткой устанавливают на конце ветки системы вентиляции. К примеру, на выходе из вытяжной сети на улицу. Они представляют собой решетки, в которых жалюзи свободно поднимаются от воздушного давления и опускаются под действием силы тяжести. Такие обратные клапаны применяют только при движении воздуха в горизонтальном положении.

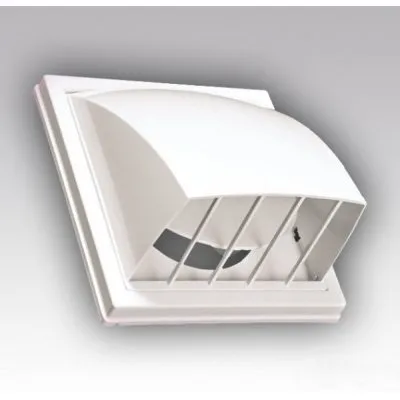

Обратный клапан гравитационного типа.

В системе естественной вентиляции такое изделие неприменимо, из-за особенностей функционирования. Если установить его на выходе из вентиляционной шахты, то давление потока естественно поднимающегося по каналу воздуха редко достигает такого значения, которое сможет поднять жалюзи на решетке.

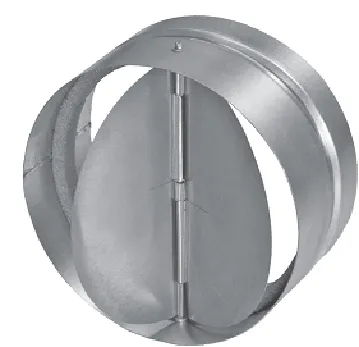

Клапаны второго типа состоят из корпуса и лепестков, полностью перекрывающих сечение канала при движении потока воздуха не в проектную сторону. Их условно разделяют на две группы – однолепестковые и двухлепестковые (типа «бабочка»).

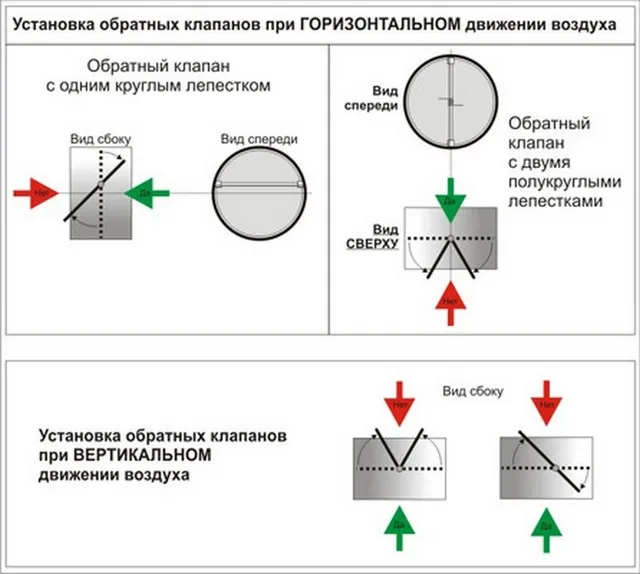

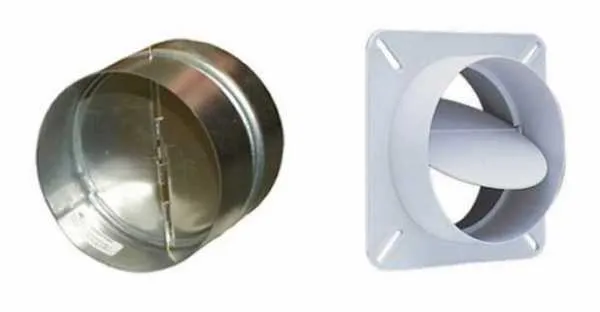

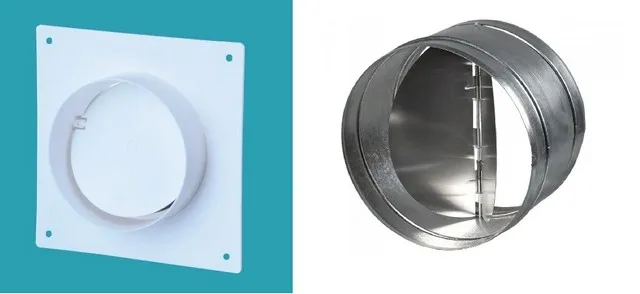

Обратные клапаны однолепестковый и «бабочка».

В обратных клапанах первого типа лепесток, который перекрывает движение воздуха, свободно закреплен на оси в сечении изделия. Положение лепестка зависит от угла наклона клапана и напора воздуха. В отключенной системе они могут находиться как в открытом, так и в закрытом положении, а при движении воздуха в нужном направлении проходное сечение увеличивается пропорционально давлению.

Изделия с двумя лепестками оснащены пружинным фиксатором или противовесом. При отсутствии движения воздуха устройство полностью перекрывается. Применяются в вертикальном и горизонтальном положении, в отличие от однолепестковых, которые при расчетном движении воздуха сверху вниз нельзя установить в закрытом положении при остановленной системе. Все виды клапанов производят как для прямоугольных, так и для каналов круглого сечения. Максимальная скорость движения в сечении обратного клапана – 12 м/с.

Работа клапанов с лепестками.

Из-за технических и конструкционных особенностей двухлепестковые клапаны с пружиной неприменимы в системах естественной вентиляции, так как давления в них недостаточно для открытия. В качестве обратных клапанов в системе естественной вентиляции эффективно работают однолепестковые устройства. Рассмотрим схему применения.

Как выбрать готовое изделие

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

• Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
• Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
• Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10. Существуют готовые модели в комплекте вентилятора с клапаном.
• Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек. Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
• По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов.
  Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Применение обратного клапана

Вентиляция естественного типа

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Клапаны для естественной вентиляции

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Применение в случае принудительной системы

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Вывод воздуховода от кухонной вытяжки на улицу

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Тройник с обратным клапаном и его применение

Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.

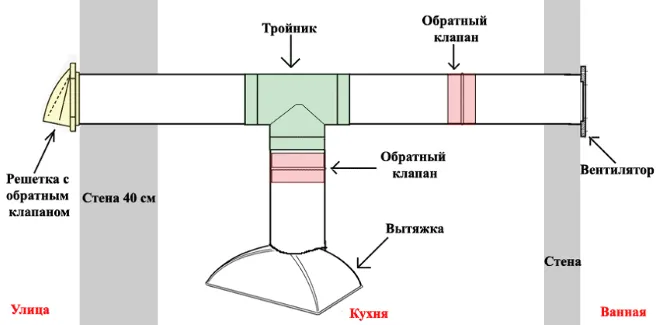

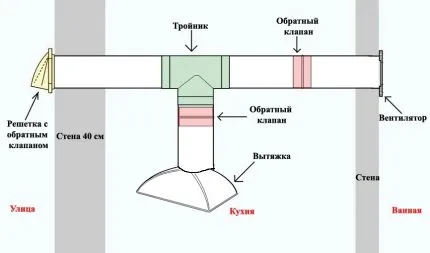

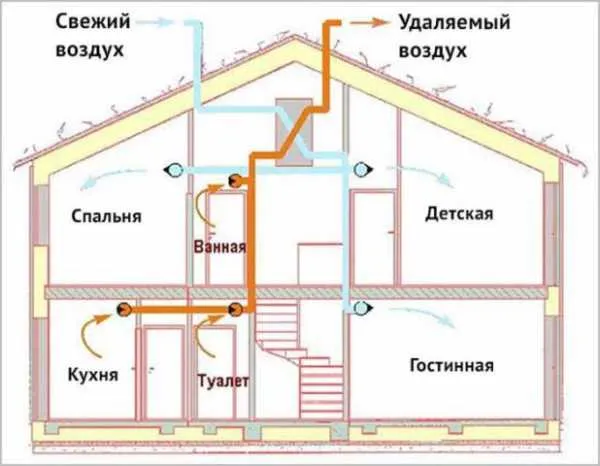

Примерная схема вытяжной вентиляции с обратным клапаном

По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.

Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.

3 Можно ли сделать клапан самостоятельно учимся экономить

Для создания вентсистемы с защитой от обратной тяги не обязательно покупать клапан, его можно сделать своими силами. Вытяжной вентилятор вам в систему покупать все равно придется, но общий бюджет вы существенно сократите. Для создания клапана вам понадобится:

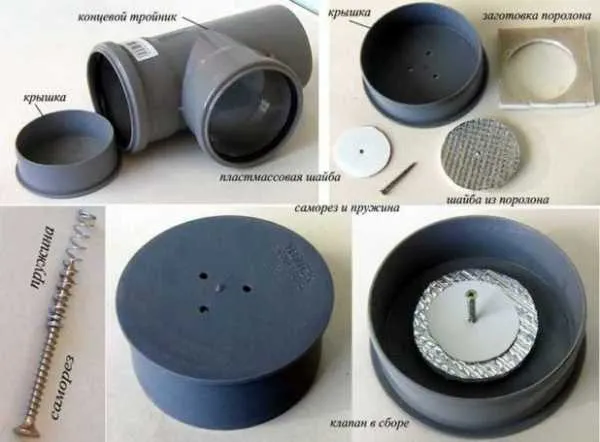

• кусок текстолита или пластика по размеру вентиляционного отверстия (толщиной 4-5 мм);
• кусок тонкого пластика или полиэтиленовая пленка;
• саморезы;
• вентилятор;
• дрель;
• резиновые подкладки;
• клей.

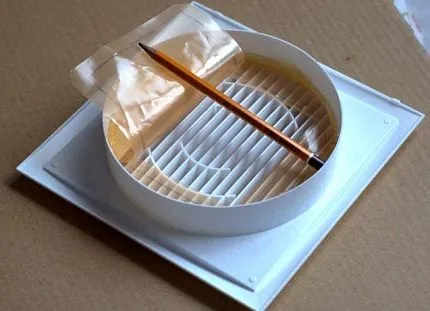

Из куска пластика вам необходимо выпилить пластину, повторяющую по размерам и форме отверстие вентиляционного канала. Это будет основа вашего клапана. Теперь по краям основы вам нужно просверлить несколько отверстий. Количество отверстий определяем индивидуально, их должно быть достаточно для того, чтобы можно было закрепить панель к стене и зафиксировать вентилятор. В центре пластины тоже делайте отверстия, через которые из помещения будет удаляться отработанный воздух. Количество отверстий вам придется определить самостоятельно, в соответствии с личными потребностями. Чем больше отверстий в центральной части пластины вы сделаете, тем большей пропускной способностью будет обладать сделанный клапан и тем более функциональным он будет.

Сделанный самостоятельно обратный клапан может работать ничуть не хуже, чем купленный в магазине

Теперь вам нужно закрепить к готовому основанию вытяжку. Сначала установите резиновую прокладку на месте соединения и только после этого фиксируйте вентилятор. Чем более герметичной будет созданное устройство, тем лучше оно будет функционировать. Вы также можете подкладывать кусочки резины под крепежи, чтобы во время работы вентилятор создавал минимум шума и вибрации.

Далее вам понадобится плотная полиэтиленовая пленка (толщиной не менее 0,1 мм) или лист тонкого пластика. Из них вы будете делать створки клапана. Пленку или пластик нужно подрезать до размеров основания, а затем приклеить к подготовленной пластине целиком. Эти самодельные створки должны полностью закрывать вентиляционные отверстия. Далее вам нужно разрезать створку на две равные части. Срез должен быть максимально ровным, потому для разрезания нужно использовать действительно острые инструменты, к примеру, канцелярский нож, которым легко разделить полиэтиленовую пленку на две части.

Готовый клапан установите в вентканал и надежно закрепите его саморезами к стене. Между стеной и клапаном обязательно останутся зазоры, их следует тщательно заделать герметиком. На этом создание самодельного клапана завершается. При выполнении работ по инструкции у вас получится приличное устройство, практически не уступающее по функциональности изделиям, изготовленным в промышленных условиях. Такой самодельный клапан может эффективно работать на протяжении 2-3 лет.

Работать он будет по простейшему принципу. Под воздействием воздушного потока от вентилятора самодельные створки будут открываться, позволяя проветрить внутреннее помещение, удалить отработанный воздух. При возникновении обратной тяги пленка захлопнется и абсолютно герметично закроет вентиляционное отверстие, то есть из вентканала в вашу комнату не попадут неприятные запахи и загрязнения.

Вне зависимости от того, покупаете вы обратный клапан или делаете его для системы самостоятельно, это устройство существенно повысит функциональность вентиляционной системы и надежно защитит ваше жилище от обратной тяги.

Устройство принудительной вентиляции и его плюсы и минусы

Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.

А такое устройство с подсветкой будет элегантно смотреться на потолке

И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.

Попробуем рассмотреть такие устройства, чтобы понять, как они работают.

Совмещенный с вентилятором клапан довольно популярен у покупателей

Каким образом взаимодействует обратный клапан с вентилятором

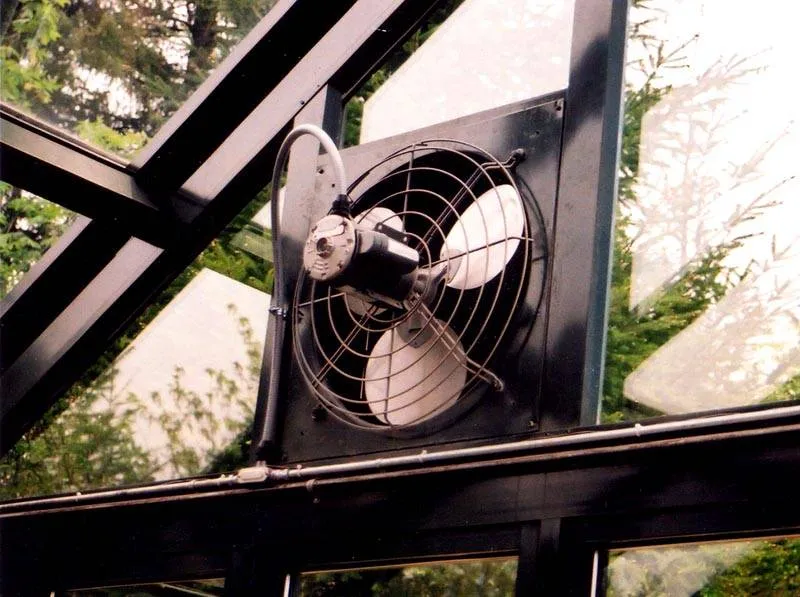

При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.

Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.

Бабочка на встраиваемой вытяжке

Вентиляционная решетка с обратным клапаном: как ее установить

Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.

По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.

Установка «с нуля». Без клапана при такой вентиляции не обойтись

Тройники на вытяжку и способы их применения

Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.

Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.

Внешний вид тройника для вентиляции

Установка обратного клапана на вытяжку в кухне

Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

«В некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.»

А это уже прямоугольный клапан для него

Видео: установка домашнего вентиляционного клапана Домвент

Нюансы монтажа

Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:

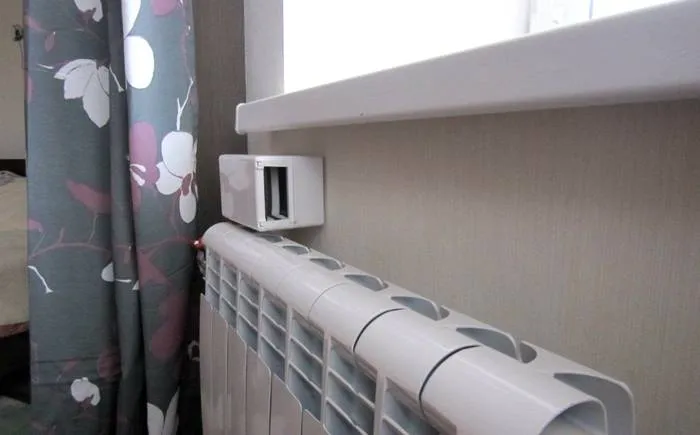

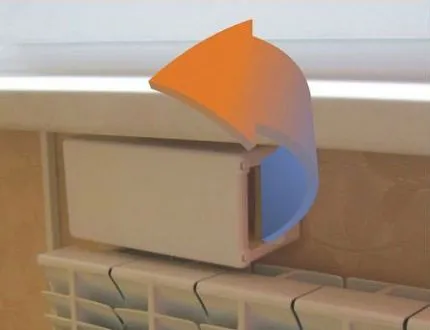

1. Под подоконником, рядом с батареей.

2. На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).

В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.

Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.

Об устройстве и установке клапана на примере КПВ 125 (видео)

Этапы установки

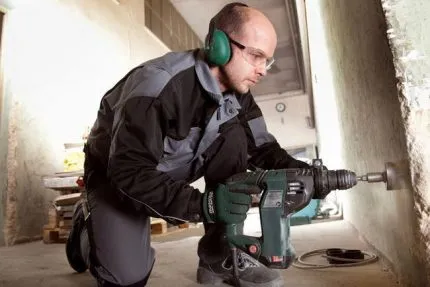

Для установки приточного клапана в стену (рассмотрим процесс монтажа для клапанов с круглым воздуховодом, про монтаж СВК В-75 М – можно почитать отдельно) потребуется:

1. Разметочный инструмент.

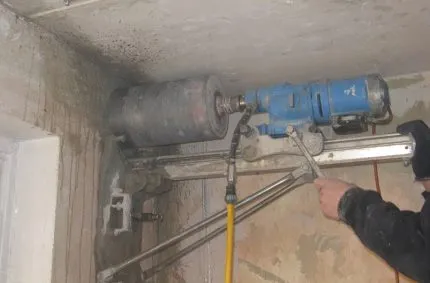

2. Установка алмазного бурения.

3. Ножовка (для обрезки воздуховода по необходимости).

4. Клей (если наружная решетка приклеивается к воздуховоду) или отвертка (если крепится болтами).

5. Ненужные тряпки или полиэтиленовая пленка – чтобы застелить пол в месте работы.

6. Средства защиты глаз и органов дыхания (от летящей пыли при сверлении).

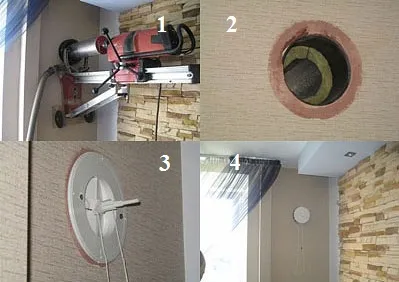

Этапы установки вентиляционного клапана в стену

Установка выполняется в следующей последовательности:

1. Выбирается место установки проветривателя, учитывая упомянутые выше правила.

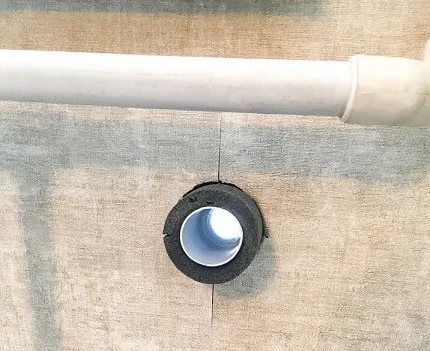

2. В стене сверлится сквозное отверстие. Оно должно иметь небольшой уклон (3-4 градуса) в сторону улицы – чтобы влага при попадании в воздуховод не скапливалась.

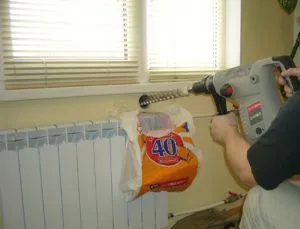

3. Сверлятся отверстия под саморезы (для крепления внутреннего корпуса).

4. «Примеряется» воздуховод: труба вставляется в отверстие, и отмечается нужная длина.

5. Излишек трубы – обрезается по отметке.

6. Внутрь воздуховода устанавливается шумоизолятор (если идет в комплекте; если нет – рекомендуется самостоятельно докупить трубный утеплитель-«скорлупу» нужного диаметра, и использовать в качестве шумоизоляции).

7. Труба вставляется в отверстие.

8. Снаружи на трубу крепится (на клей или болты) вентиляционная решетка. Жалюзи ее должны быть направлены вниз в сторону улицы, и располагаться горизонтально.

9. Внутренний корпус крепится к стене на саморезы.

10. Собирается внутренний корпус.

Этапы установки на примере клапана Домвент (видео)

Уход и эксплуатация

Приточный вентиляционный клапан в стене рекомендуется периодически чистить – внутрь воздуховода может набиваться пыль и мелкий мусор. Пылью также может засоряться и фильтр, и шумоизолятор.

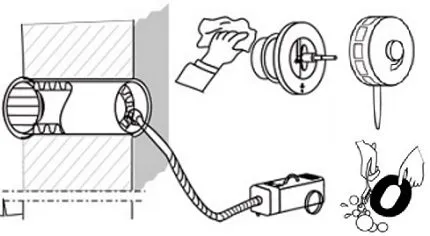

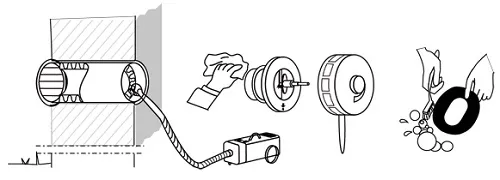

Для чистки требуется демонтировать внутренний корпус и извлечь фильтр и шумоизолятор. Делать это рекомендуется в теплое время года, чтобы в комнату не задувал холодный ветер (или же отверстие придется заклеивать).

Уход за стеновым вентклапаном

Если фильтр и изолятор выполнены из синтетики (а у большинства моделей именно так) – их можно промыть в мыльной воде. После этого в обязательном порядке они должны высохнуть.

Обращать внимание требуется и на чистоту воздуховода внутри: можно заглянуть внутрь, пока фильтр и утеплитель сохнут. При наличии внутри большого слоя пыли или мелкого мусора – можно убрать его пылесосом

Как вариант — можно снять наружную решетку и продуть трубу пылесосом.

Если температура в помещении зимой начинает ощутимо снижаться (обычно это происходит при температуре за окном ниже -10º и/или при сильном ветре) – рекомендуется уменьшить проход воздуха через клапан (если есть возможность регулировки).

Виды клапанов

На сегодняшний день существует довольно много видов всевозможных вентиляционных клапанов. В первую очередь они различаются по своему предназначению:

Приточные	Используются для подсоса воздуха в помещение. Могут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Кроме того, они могут прекратить функционирование вентиляционной системы, так как при полном перекрытии клапан герметический.
Вытяжные	Обеспечивают вывод воздуха из помещения наружу. Основная их задача заключается в предотвращении движения воздушных масс в обратную сторону, что может произойти по причине различных атмосферных явлений. Кроме того, устройства предотвращают проникновение в помещение насекомых, пуха, и прочего мусора.
Оконные	Устанавливаются на пластиковые окна и обеспечивают автоматическое проветривание.

Обратите внимание! Вентиляционными называют еще и клапана для канализации, однако, к воздухообмену в помещениях они не имеют значения и предназначены для компенсации давления в системе. .

Вентиляционный канализационный клапан

Кроме того, данные изделия различаются по своей форме.

Они могут быть:

• Круглыми;
• Квадратными или прямоугольными.

В зависимости от своего устройства, они бывают электрическими или ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и автоматически регулирует воздушный поток.

Обслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить.  Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Для чего нужен обратный клапан для вентиляции и как сделать его своими руками

Во время работы системы вентиляции может измениться направление тяги воздуха. В этом случае эффект будет обратный — в помещение будут проникать плохие запахи, прекратится воздухообмен. Для предоставления этого необходимо самостоятельно сделать обратный клапан для вентиляции или приобрести готовую заводскую модель.

Назначение обратного клапана

Изменение направления тяги может происходить по разным причинам

Важно, чтобы это не сказалось на микроклимате в помещении. Чаще всего подобная ситуация появляется для сложных систем вентиляции, где состыковывается несколько труб в общую магистраль

Изменение давления в одной из них приводит к появлению проблемы.

Установка обратного клапана необходима для предотвращения следующих ситуаций:

• Недостаточный объем приточных воздушных масс. В этом случае они начнут поступать из принимающей магистрали.
• Некорректное расположение трубы на кровле. Она находится в зоне ветров, которые создают обратную тягу.
• В одном из вытяжных каналов усилился приток воздуха. В месте состыковки с другими трубопроводами давление будет изменять направление движения.

Правильно установленный обратный клапан автоматически перекроет поток, тем самым предотвратит изменение направления движение воздуха. Как только направление изменится на правильное – шторка или заслонка под воздействием давления откроется.

О том, как установить приточный клапан, читайте здесь.

Обзор конструктивных особенностей

Обратный клапан для вентиляции – это запорно-регулирующее устройство, расположенное в небольшом патрубке. Он должен монтироваться в местах состыковки труб, на выходе магистрали. Важно, чтобы диаметр запирающей шторки был на 0,5-1 мм меньше, чем сечение трубопровода.

Для самостоятельного изготовления обратного воздушного клапана рекомендуется взять за основу одну из заводских моделей. Они отличаются конструкцией и могут быть следующих видов:

• Одно или двухстворчатый. Запорные пластины располагаются на петле или штифте с пружиной. Нормальное состояние — закрытое. Под воздействием давления происходит смещение створок, что увеличивает полезный диаметр трубопровода. При обратной тяге появляется другой эффект – пластины перекрывают магистраль.
• Мембранный. Диск из резины или аналогичного материала крепится на штифте с пружиной. Под давлением происходит сжатие пружины и смещение мембраны. Обратный поток приведет к перекрытию трубы.
• Жалюзи. Может иметь ручное или автоматическое управление. Область применения – системы промышленной вентиляции. Для частного дома или квартиры не устанавливаются.

Для самостоятельного изготовления рекомендуется выбрать конструкцию со шторкой, так как она проще всего реализуется в домашних условиях. Если же трубопровод имеет прямоугольную форму – лучше всего остановиться на одно или двухстворчатом клапане.

Самостоятельное изготовление

Следует сразу отметить, что самодельная конструкция не может быть надежнее заводской. Средняя стоимость обратного клапана для стального трубопровода составит 350 рублей, для пластикового – 320 рублей. Если же желание сделать его своими руками связано с нестандартной конфигурацией магистрали – нужно выбрать оптимальную схему.

Для этого потребуется выполнить такие действия:

1. Приобрести патрубок, размер которого соответствует диаметру или сечению вентиляции. Он должен иметь монтажный раструб для установки в трубопровод.
2. Из пластикового листа вырезать диск, диаметр которого меньше размера магистрали на 0,5-1 мм.
3. С помощью клея или паяльника прикрепить петли из толстой проволоки.
4. Взять железный штифт и закрепить его в центральной части патрубка.
5. Установить на штифт пластиковый диск, закрепи его на петлях. Он должен сохранять подвижность.
6. Припаять ограничители открывания на внутреннюю поверхность трубы. Они должны останавливать движение диска для перекрытия магистрали во время появления обратной тяги.

Подобная технология позволяет сделать предохраняющее устройство для любых систем вентиляции.

В видеоматериале показан простой пример изготовления обратного воздушного клапана из подручных средств:

DearHouse.ru

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

• производительность устройства;
• допустимую температуру эксплуатации;
• длину и диаметр воздуховода;
• способ управления;
• уровень шумоизоляции;
• компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим уровень влажности в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

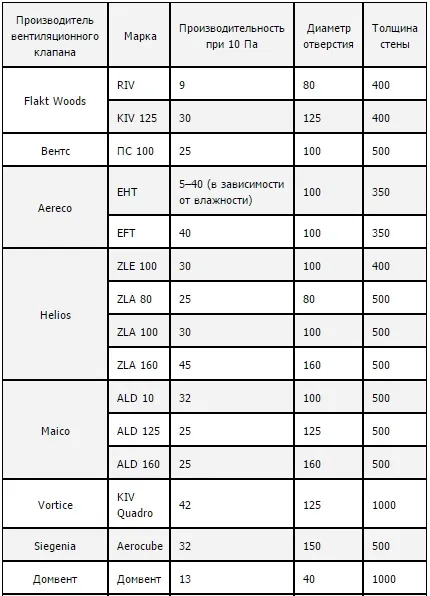

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Достоинства и недостатки стенового приточного клапана

Как любой прибор, проветриватель имеет свои несомненные преимущества и недостатки, о которых нельзя не упомянуть. Сначала о хорошем:

• С использованием прибора значительно снижается необходимость в постоянном открывании-закрывании окон. Это экономит время и сохраняет оконные механизмы.
• Устройство выступает в качестве шумоизолятора и фильтрует воздух от токсичных городских примесей.
• Прибор имеет функции регулирования, его можно настроить под потребности конкретного жилища.
• Монтаж проветривателя в зоне работы отопительных приборов значительно экономит теплопотери.
• Прибор имеет незначительные размеры, практически незаметен на стене и не мешает размещению мебели.
• Устройство имеет сравнительно небольшую цену, легко монтируется и может быть изготовлено и установлено самостоятельно.

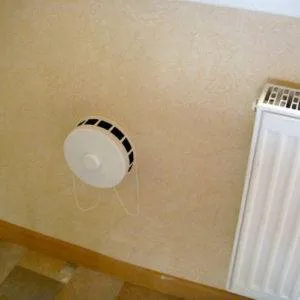

Приточный клапан размещают рядом с радиатором

Полезная информация! Установка приточного прибора в районе батареи приведёт к тому, что прохладный воздух улицы будет обогреваться теплом радиатора при поступлении в комнату. Второй вариант установки устройства – в верхней части стены, где входящие воздушные массы будут смешиваться с прогретым воздухом комнаты.

Минусы в использовании устройства:

• Для установки вентиляционного клапана в стене необходимо делать отверстие, то есть некоторым образом нарушать ее целостность.
• Неправильный монтаж устройства может спровоцировать промерзание стены.
• В северных регионах в зимнее время проветриватель может способствовать падению температуры в помещении до некомфортных для человека значений.

Приточные клапаны встраиваются в современные оконные блоки

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами.

В этом случае, часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия.

При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Особенности конструкции различных типов клапанов

обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием «Бабочка». Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель «Бабочки», которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла — 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция «Бабочка» подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и , будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

• двигателем довольно большой мощности;
• сверлильным приводом;
• комплектом алмазных коронок с разными диаметрами;
• стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
2. Просверливают технологическое отверстие, используя перфоратор.
3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Основные этапы монтажа конструкции

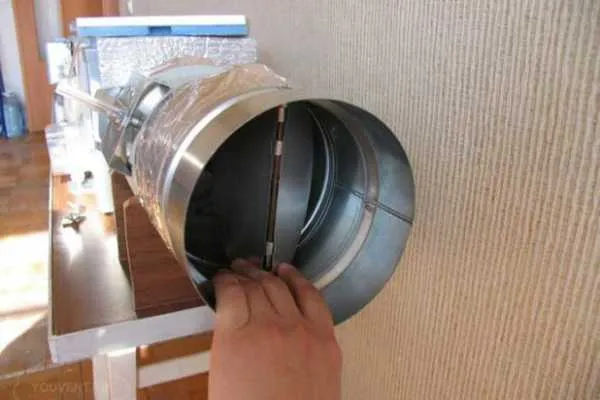

установка приточного клапана специалистом

В первую очередь необходимо определиться с местом проведения монтажных работ. Несмотря на то, что внутренний облик жилища не портится с установкой конструкции, монтировать ее все же рекомендуется под подоконник. Объяснение этому простое – воздух с улицы попадает на трубы отопления, а по комнате распространяется уже в нагретом состоянии. Однако окончательный выбор все равно остается за хозяином помещения.

1. На выбранном участке стены необходимо пробурить отверстие, которое должно быть сквозным.
2. В это отверстие устанавливается основная труба вместе с внешней решеткой.
3. Пространство вокруг шланга заполняется утеплителем.
4. Затем нужно собрать клапан. Для этого потребуется схема, предоставляемая каждым производителем.
5. Крышка совместно с ручкой регулировки монтируются на завершающем этапе работ.

Выполнив все эти незамысловатые этапы, можно начинать пользоваться вентиляционной конструкцией.

Существует и другой популярный способ. Отверстие просверливается за трубами отопления. В таком случае выигрышными становятся сразу несколько моментов. Приточное устройство надежно замаскировано. Поступивший воздух начинает распространяться по комнате только после того, как обогнет радиатор отопления. То есть происходит движение воздуха комнатной температуры. Это значит, что не следует бояться даже очень сильного похолодания. Воздушные массы, проникающие в дом, очищаются, освежаются и наполняются теплом.

установленный клапан в разрезе

Сбор и установка такой конструкции – не такое уж и сложное занятие. С этим в силах справиться любой человек. Одно из самых главных условий – внимательное ознакомление с прилагаемой инструкцией от производителя.

Инструменты, требующиеся для монтажа:

• перфоратор. Обязательно наличие бурового сверла необходимого размера;
• комплект сверл, способных просверлить кирпичные и бетонные панели;
• отвертки;
• сама конструкция.

Сфера применения таких конструкций разнообразна. Они могут монтироваться в квартиры и дома частного сектора, офисные здания и крупные заводские помещения. Больницы, школы, детские сады – места, где скапливается большое количество народа, а значит и необходимость дополнительного воздуха в помещении возникает постоянно. Лишней такая установка не будет нигде.

Приточный клапан в стену

Конструкция стенового приточного клапана выполнена так, чтобы препятствовать проникновению влаги во внутренние помещения.

Преимущественно такой клапан приточной вентиляции устанавливается в частных домах. Хотя в последнее время нередко этот тип проветривателя можно встретить и в многоквартирных домах. Связано это с тем, что при установке приточного клапана в стену нарушается целостность несущей стены здания. В наружной стене дома создается сквозное отверстие диаметром 60 мм и более. Понятно, что лучше проделать такое отверстие еще на этапе строительства дома. Впрочем, современные инструменты дают возможность установить приточные клапаны в любых стенах.

Приточный клапан в стену обеспечивает повышенную по сравнению с оконным циркуляцию воздуха и позволяет регулировать скорость подачи воздуха. Конструкция стенового приточного клапана выполнена так, чтобы препятствовать проникновению влаги во внутренние помещения. Кроме того, стеновые проветриватели оборудуются фильтрами очистки воздуха.

На что следует обратить внимание при выборе приточного клапана в стену

• Не забывайте, что приточный клапан в стене требует регулярного ухода – 2-3 раза в год, т.к. внутрь воздуховода со временем попадают пыль и прочий мусор. В результате снижается качество воздухоочистки и шумоизоляции. Чистить стеновой приточный клапан рекомендуется в теплое время года, чтобы внутренние помещения чрезмерно не охлаждались.
• Как и оконные проветриватели, приточные клапаны в стену рассчитаны на работу при определенной температуре окружающего воздуха. Производители приточных клапанов всегда указывают диапазон температур, при которых устройство может работать. Не забывайте это проконтролировать при выборе клапана.
• Требуется внимательно выбирать место для установки стеновых приточных клапанов. Специалисты советуют устанавливать приточные клапаны в стене или между батареей отопления и подоконником, или, если там недостаточно места, на высоте более 2-х метров. Это нужно, чтобы холодный воздух с улицы, попадая в помещение, быстро нагревался и не создавал дискомфорт.
• Для установки стенового приточного клапана не нужно получать специальные разрешения от различных инстанций. Отверстия до 300 мм можно проделывать без внесения информации об этом в паспорт помещения.

Приточный клапан ✮Большой выбор приточных клапанов на портале TopClimat.ru

Автор: TopClimat.ru

Нужна ли установка обратного клапана в ванной

Здесь разногласий возникнуть тоже не должно – однозначно нужна. Ведь не очень приятно, когда, находясь под душем вдруг чувствуешь дуновение холодного воздуха. Да и влаги в таких помещениях достаточно, чтобы позволять дополнительной сырости проникать от соседей. И хотя для вентиляции в ванной обратные клапаны не являются панацеей, все же основной воздух, приходящий извне, они задерживают.

В ванной подобное устройство просто необходимо
К сведению! Для лучшего обеспечения возможностей подобных устройств рекомендуется применение именно принудительной вентиляции, т.е. с использованием вентиляторов.

Кухонная вентиляция с обратным клапаном

Установка вентиляции с обратным клапаном на кухне – первоочередная задача. Кухня в доме – это горячий цех с постоянно работающей плитой, дымом, паром и устойчивыми ароматами пищи. В процессе работы все испарения могут оседать на мебели и стенах. Именно по этой причине рачительные хозяева устанавливают вытяжки для кухни с обратным клапаном.

Как правило, этот прибор монтируют непосредственно над плитой, выводя вентиляционный рукав в общий канал.

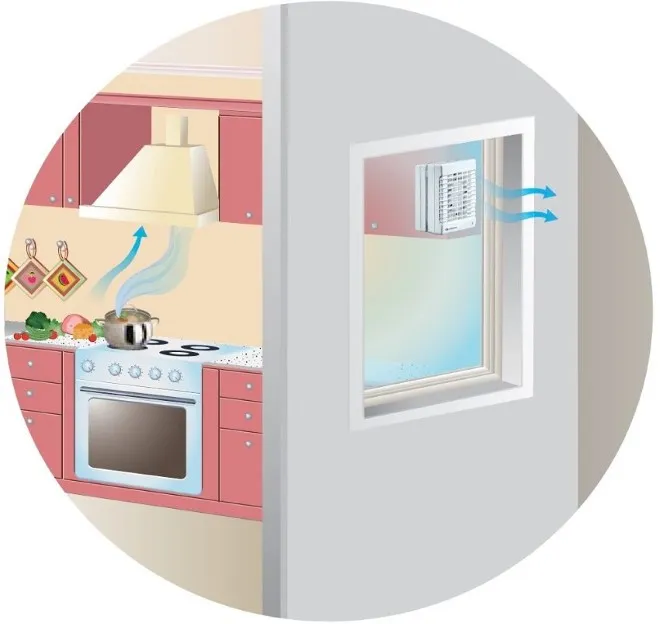

При отсутствии центральной вентиляции иногда устанавливают вытяжные вентиляторы в отверстие форточки

Вытяжку подбирают таким образом, чтобы объем переработанного ею воздуха соответствовал кубатуре помещения. Хороший агрегат полностью меняет воздух в помещении около 10 раз за час. Учитывая возможные проблемы с вентиляцией, лучше брать приборы с запасом мощности.

К сведению! Вытяжки с обратным лепестком удаляют отработанную атмосферу из кухни. Чтобы обеспечить доступ свежего воздуха, следует установить приточные клапаны или открыть форточку или окно.

Статья по теме:

Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Обратный клапан, как правило, идет в комплекте с вытяжкой. Его монтируют непосредственно в вентиляционное отверстие. Если по какой-то причине устройство не входит в набор для установки, следует подобрать его по размеру вытяжного рукава.

К сведению! Специалисты рекомендуют подбирать кухонные вытяжки не только по мощности вентилятора, но и по уровню шума. Слишком «громкие» приборы могут создать дискомфорт и помешать работе повара.

Как работает клапан безопасности бойлера?

Клапан безопасности бойлера — это устройство, которое используется для предотвращения переполнения давления в бойлере, что может привести к взрыву или повреждению бойлера. Клапан безопасности работает по следующему принципу:

1. Когда давление в бойлере превышает заданную норму, механизм клапана безопасности начинает действовать.

2. Сначала пружина внутри клапана сопротивляется давлению, пока оно не станет достаточно высоким для того, чтобы перебить силу пружины.

3. Когда давление достигает определенного уровня, пружина открывает клапан, который позволяет избыточному давлению выбраться из бойлера через отверстие в клапане.

4. Когда давление в бойлере снижается, пружина снова закрывает клапан безопасности.

Таким образом, клапан безопасности бойлера работает на принципе автоматического регулирования давления, чтобы предотвратить неприятные последствия, связанные с избыточным давлением внутри бойлера. Он является обязательной частью безопасности для большинства систем отопления, водоснабжения и других процессов, которые работают под высоким давлением.

Видео. Проектируем вентиляцию за 20 минут! Приточно-вытяжная система квартиры. Подробное обучение от А до Я
