Класс защиты IP

Конструктивные характеристики различных видов вентиляторов зачастую остаются незаметными для пользователя. В связи с этим, принято группировать их в соответствии с областью применения. Например, все знакомые нам кухонные вытяжки. Если интересуют вас подробности о разнообразных видах вентиляторов, давайте рассмотрим этот аспект более подробно.

При выборе того или иного вентилятора важно правильно оценивать его условия эксплуатации. А именно, где будет работать устройство, во влажной или сухой среде, с запыленным или чистым воздухом, с опасностью падения предметов на лопасти или без

И здесь полезно обратить внимание на класс защиты прибора

Стандарт IP описывает допустимый уровень опасности для прибора от попадания механических предметов и воды. После упомянутых букв указываются две цифры. Первая описывает допустимые параметры мусора и мелких предметов, попадание которых устройство выдержит без поломки. 0 означает отсутствие защиты, а имея IP6 — прибор может работать в как угодно сильно запыленном помещении.

Вторая цифра стандарта описывает влагостойкость. Здесь 0 также означает отсутствие защиты. Но переплачивать за высший ранг не стоит. IP42 означает, что прибор выдержит разовые брызги или может находиться под слабым, моросящим дождем. Устройства с IP55 разрешается бросить на газоне во время полива. Вентилятор IP56 способен работать на борту лодки в шторм.

Высшие ранги защиты от воды позволяют прибору выдерживать серьезные испытания. IP67 означает, что устройство равнодушно к любым потокам воды и не испортится после 30 минут под водой на глубине 1 м. А самые дорогие приборы с классом защиты IP68 способны работать  погружении в жидкость длительное время.

Как работает вентилятор

Суть работы вентилятора заключается в перемещении воздуха при помощи изогнутых лопастей, направленных в определенную сторону. В зависимости от мощности двигателя, лопасти крутятся по оси с соответствующей силой, отталкивая поток воздуха, и предназначается не только для быта, но и для охлаждения различных приборов и оборудования.

Устройство вентилятора

Существует много видов вентиляторов, однако практически все они имеют одинаковое устройство. Лопасти устанавливаются на вал, который крутится при помощи электрического привода. Размеры лопастей и двигателя различаются согласно цели применения. В быту диаметр лопастей обычно достигает 40-50 мм, в промышленности размеры могут колебаться от 1 до 3 м. В процессе обдува, лопасти захватывают воздух и отталкивают его вдоль оси.

Охлаждает ли вентилятор воздух

Бытовой вентилятор не охлаждает воздух, а всего лишь создает ветер. Даже если он будет работать сутками, воздух в комнате не охладится. Человек целенаправленно направляет его в свою сторону, чтобы чувствовать дуновение ветра. В жару на теле появляется повышенное потоотделение, которое забирает лишнее тепло, а вентилятор просто ускоряет этот процесс.

Как работает датчик включения вентилятора

Устройства с датчиками движения чаще применяются в офисах. Суть их работы заключается в следующем: пропорционально оси расположен датчик с инфракрасным глазком, который реагирует на движение. Как только создается помеха, сразу запускается привод. Как правило, такие вентиляторы отличаются от стандартных в цене. Если вы купите дешевый прибор с датчиком включения, то скорее всего, вентилятор будет работать некорректно, не всегда реагировать на движение и выключаться.

Вентиляторы со встроенной системой охлаждения

Вентиляторы с функцией охлаждения воздуха не занимают больше места. От обычных лопастных моделей их отличает только бак для воды. Его размеры колеблются от 10 л до 50 л. В процессе работы вентилятора выделяется холодный туманообразующий пар, который попадает в поток воздуха.

Перед покупкой такого типа устройства всегда проверяйте его на уровень шума, поскольку в дешевых моделях, создание пара, равно как и работа лопастей, могут создавать довольно громкие звуки. Для общественных заведений этот показатель не так важен, но при использовании в быту, повышенный уровень шума принесет дискомфорт.

Ремонт

Текущий – устранение мелких неполадок, чистка от ржавчины, грязи. Смазка, замеры вибрации. Осмотр корпуса на наличие трещин. Проводится во время дежурных смен.

Средний – Включает все работы по текущему ремонту, а также предусмотренные графиком планового ремонта – проверка состояния подвижных узлов по индикатору.

Капитальный – проверка фундамента, анкерных болтов, испытания корпуса со вскрытием. Очистка от грязи, ржавчины. Выявление деформаций, замеров на вибрацию. Проверяется состояние подшипников, осевой люфт.

Редактор публикации: Беспалов Алексей Евгеньевич

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Классификация устройств

По типу циркуляции воздушного потока разделяют 2 типа систем вентиляции. Естественная — она происходит во всех помещениях, не оборудованных вентиляторами, естественным путем, посредством проветривания.

Принудительная подразделяется на приточную вентиляцию, которая подает свежий воздух с улицы, и вытяжную, когда вентиляторы выкачивают все неприятные запахи и отработанный воздух наружу. Именно в принудительных системах и используют вентиляторы.

По конструкции

По конструктивным нюансам и принципу функционирования существуют следующие типы вентиляторов:

• аксиальные или осевые;
• диагональный вариант;
• центробежный вид;
• диаметральные;
• прямоточные (без лопастей).

Некоторые вентиляторы подразделяются по направлению вращения: лопасти могут вращаться в правую сторону или диаметрально противоположную.

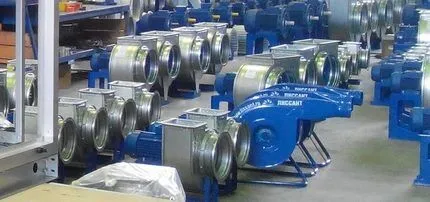

Вентиляторы применяются в современных вентиляционных системах промышленных объектов: цехов или зданий, где осуществляется покраска под давлением, кондиционные системы. Промышленные закрытые системы используют их для активной перекачки разных газов или качественного процесса горения, как наддув.

Настенный осевой вентилятор

По условиям использования

Существует классификация вентиляторов, которая зависит от среды или условий их применения:

• обычные устройства, рассчитанные на перемещение воздуха или газов, температура которых не выше 80 градусов;
• коррозионностойкий тип используется в средах с большой влажностью;
• вентиляторы термостойкого типа, рассчитанные на применение гораздо выше 80 оС;
• взрывобезопасные конструкции используются в средах, где существует опасность взрыва;
• пылевые устройства применяются там, где наличие посторонних примесей находится выше 100 мг на кубический метр.

Пылевой вентилятор

По способам присоединения привода

Виды промышленных вентиляторов имеют градацию по способам присоединения привода:

• непосредственное подсоединение вентилятора к электрическому двигателю;
• используется эластичная муфта;
• передача клиноременного типа;
• бесступенчатая передача регулируемого вращения.

По типу установки

По методу монтажа изделия делятся на:

• обычные — установка производится на опору специального вида (стальная рама, железобетонный фундамент или им подобные конструкции);
• канальный вариант — монтируется только внутри воздуховода;

По техническим характеристикам

Кроме вышеизложенного, существует классификация на основании технических характеристик изделий:

• скорость истечения, измеряющийся в куб. м/час;
• давление, Па;
• скорость вращения, об/мин;
• мощность устройства, кВт;
• кпд, учитывающий потери на трение деталей, объем воздушного потока, конфигурацию воздуховодов;
• уровень звукового воздействия на окружающих, Дб.

Последний вариант измеряется при всасывании, когда поток входит в помещение и при выходе его через сеть воздуховодов наружу.

Разнообразие моделей домашней вентиляции

Бытовые вентиляторы также классифицируются по месту установки.

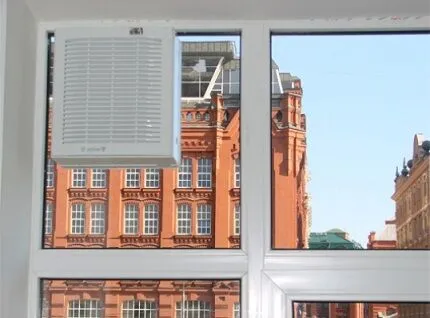

Окно. Устройство монтируется на окне или на стене у окна, воздуховода отсутствует. В основном такое оборудование используется в общественных заведениях – кафе, парикмахерских и т.д. Самостоятельно вставить в установленные окна ПВХ проблематично.

Оконные вентиляторы выпускаются с круглым и квадратным профилем. Некоторые модели оснащены обратным клапаном для предотвращения попадания пыли внутрь дома

Кухня. Удаляются пары и различные запахи, образующиеся во время приготовления. Вентилятор монтируется прямо в вытяжке. По конструкции различают вытяжки плоские, куполообразные и встраиваемые. Кухонные вентиляторы должны быть термостойкими и иметь внешнюю защитную сетку.

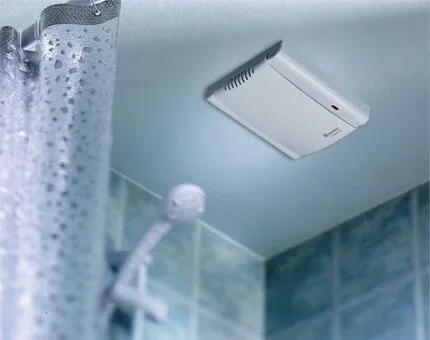

Сантехника. Для повышения эффективности вытяжной вентиляции туалета и ванной используются потолочные и настенные вентиляторы. Компактные агрегаты недороги и просты в установке.

Внутренняя часть корпуса вставляется в вентиляционный канал, а внешняя выступает вперед и закрывается вентиляционной решеткой. В ванной рекомендуется использовать вентилятор с гидравлическим датчиком

Независимо от типа выбранного вентилятора особое внимание следует уделять маркировке устройства, т. Е

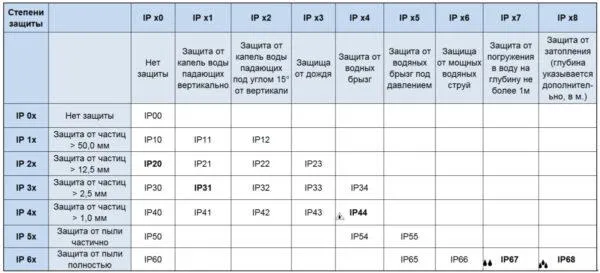

Степени защиты IP. Стандарт IP характеризует защиту оборудования в неагрессивной среде.

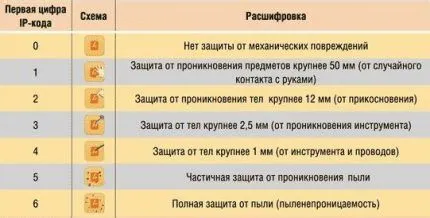

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защиты от проникновения посторонних предметов, пыли и контакта с руками

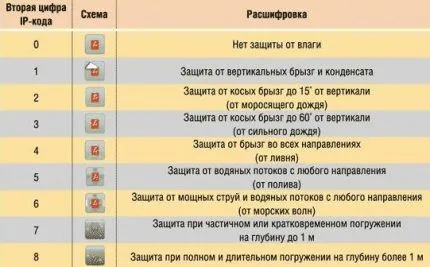

Уровень защиты от проникновения влаги внутрь корпуса обозначается второй цифрой маркировки.

Велика вероятность попадания воды в устройства со значением «0». Их разрешено устанавливать только в сухих помещениях. Высшая степень защиты «8» гарантирует безопасность вентилятора при полном погружении в воду

Уровень шума

Уровень шума вентилятора зависит от мощности устройства и материала, из которого он изготовлен — изготовленные из качественного пластика практически бесшумны, а лопасти из легких металлов (дюраль, алюминий) издают больше шума. Естественно, что у промышленных моделей уровень шума может быть очень высок и для его снижения применяются специальные виброизоляторы в виде пружин или гибких вставок, гасящих вибрацию и снижающих шум.

Бытовые модели не обладают достаточными мощностями, чтобы создать действительно сильный шум, однако, если модель выполнена из некачественных материалов или присутствуют проблемы с двигателем звук от работы механизма может стать раздражающим. Невозможно найти совершенно бесшумный вентилятор — конструкция подразумевает появление звука работающего мотора или вращения лопастей.

Уровень шума измеряется в децибелах (дБ) и может регулироваться скоростью переключения вращения лопастей, чем ниже вращения, там тише звуки. Средний показатель уровня шума для жилых помещений, в которых находятся люди 30 дБ.

В паспортах к изделию производители обычно указывают уровень шума, но это может быть усреднённый показатель, выявленный на малых мощностях. Поэтому перед приобретением бытовых вентиляторов рекомендуется включить устройство и послушать, как оно работает на разных скоростях.

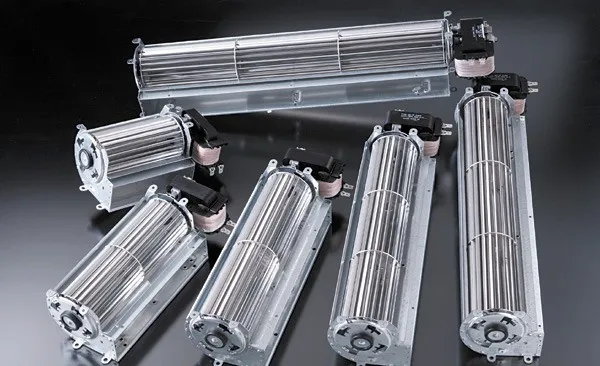

Вентиляторы диаметрального сечения

Изделия этого типа состоят из корпуса, имеющего нестандартную конструкцию выхода и входа: диффузор и патрубок соответственно, и цилиндра, больше напоминающего барабан с параллельными рабочими элементами, которые немного загнуты по ходу вращения. Вся хитрость функциональной особенности заключается в двукратном и перекрестном прохождении воздуха сквозь рабочее колесо.

Тангенциальные вентиляторы отличаются довольно высокими параметрами по аэродинамике и способны создавать так называемый плоской конфигурации поток весьма широкого размера.

Отличительные черты: компактность установки и высокий КПД, по сравнению с другими вентиляторами. Используются в файнколах — аппаратах для охлаждения или нагревания помещений, тепловых завесах зимой при входе в торговые центры, супермаркеты и фирменные бутики.

Дорогой или дешевый в чем разница

Дешевые модели оснащены стандартными функциями. Их конструкция довольно проста – крепление, ножка, электродвигатель и лопасти. Если сравнить их с дорогими вентиляторами, то разница может быть как в производительности, так и в количестве дополнительных функций. Помимо низкого уровня шума и мощного привода, в устройство может быть встроен ЖК-дисплей, который будет указывать на температуру воздуха и время. Эти показатели не являются жизненно важными, но увеличивают комфорт. Аналогичная ситуация с пультом дистанционного управления.

Есть и полезные возможности, такие, как ионизация воздуха или автоматическое отключение при задымлении или замыкании. Все эти характеристики описаны в паспорте устройства и значительно влияют на его стоимость.

Выбор вентилятора зависит от ваших предпочтений. Выбирайте ту модель, которая вам лучше всего подходит. Проверяйте работоспособность устройства прямо в магазине, тщательно осматривайте сборку, чтобы конструкция хорошо крепилась.

Не верьте рекламе неизвестных компаний, которые предлагают инновационные технологии за низкую стоимость. Используйте интернет для получения сведений о той или иной модели вентилятора, и тогда вы сможете выбрать качественное устройство охлаждения.

Производители вентиляторов

Bork

На официальном сайте вы найдете все предлагаемые фирмой товары: технику для кухни, климатические системы и устройства для дома. Товары имеют высокое качество, но и цены выше средних.

Компания предлагает большой выбор устройств для регулировки климата, в том числе, несколько разновидностей вентиляторов.

Maxwell

Фирма предлагает на своем сайте всевозможную технику для дома, кухни и красоты, а также климатическое оборудование. Компания предлагает вентиляторы настольные, напольные и тепловые.

Ценовая категория данных товаров вполне приемлема для среднестатистического покупателя.

Polaris

На сайте представлен весь ассортимент. Фирма предлагает к продаже различные виды тепловентиляторов, а также несколько напольных и настольных моделей бытовых вентиляторов.

Rolsen

Компания Rolsen продает технику для дома, автомобиля и красоты. На сайте фирмы в разделе климатического оборудования вы найдете несколько разновидностей напольных и настольных вентиляторов.

Scarlett

Фирма занимается продажей часов, техники для кухни, дома и красоты. На официальном сайте компании представлено несколько разновидностей климатического оборудования.

Supra

На сайте фирмы можно найти не только технику для дома и климатическое оборудование, но и огромный выбор посуды, светильников, планшеты, телевизоры и многое другое.

Timberk

Фирма Timberk ориентирована только на товары климатического, теплового и водонагревательного оборудования. На сайте можно найти всю информацию.

Прямоточные

Устройство и принцип действия этого типа вентиляторов сильно отличается от рассмотренных выше. Это абсолютно безопасный прибор, так как в нём нет лопастей. Выбрать напольный вариант можно для установки в комнатах, куда имеют доступ дети или домашние животные.

Поток воздуха в прямоточной модели формируется специальной турбиной, которая установлена в основании. Через щели в основании турбина втягивает воздух, сильно сжимает его и направляет его в рамку с очень узкими щелями направленного действия. Выходящий под давлением воздух по законам аэродинамики тянет за собой другие, соседствующие слои воздуха. В тыльной зоне вентилятора формируется зона разряжения, в которую устремляются воздушные массы. Такая технология «воздушного умножения» позволяет получить проходящий через рамку поток воздуха, который в 15–20 раз превосходит тот объем, который нагнетается турбиной. Рамка может иметь любую форму – от идеального круга до очень вытянутого овала, что открывает очень большие возможности перед дизайнерами.

Дополнительные преимущества перед традиционными видами техники:

• возможность плавно регулировать интенсивность воздушного потока, его направление – для этого достаточно повернуть кольцо;
• экономия электричества – при равной производительности с осевым прибором прямоточный потребляет на 20% меньше электричества.

Основные недостатки прямоточного вентилятора – высокая цена и большой шум, ведь воздух сквозь узкие щели проходит со скоростью 85–90 км/ч.

Типы вентиляторов по способу монтажа

Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.

Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.

Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.

Кровельные вентиляционные приборы работают по осевому или центробежному принципу. Первый вариант чаще используют для обычной среды, а второй – для пылевой и агрессивной

При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.

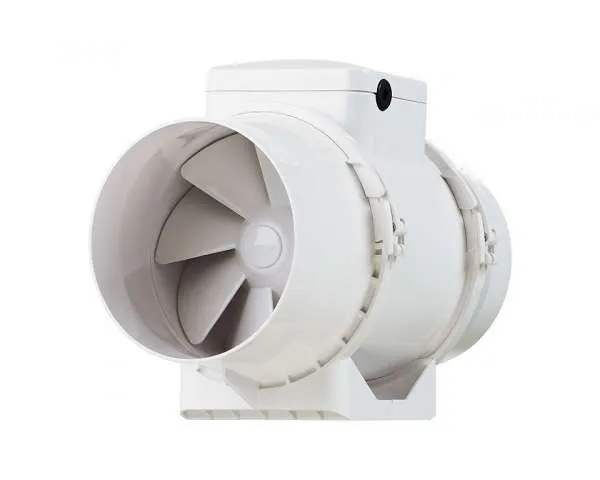

Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже – аксиального.

Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.

Канальные вентиляторы прямоугольной или квадратной формы выполняются из металла, круглые – из пластика. Металлический кожух износоустойчив и прочен, а пластиковый – менее шумный

Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.

Многоканальные агрегаты позволяют оптимизировать комплекс воздуховодов, сократить капитальные расходы и трудоемкость работ по обустройству вентиляционной системы дома

Дополнительное преимущество – упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.

Типы центробежных вентиляторов

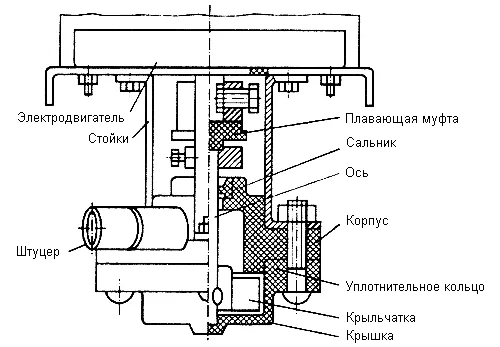

Схема устройства центробежного насоса.

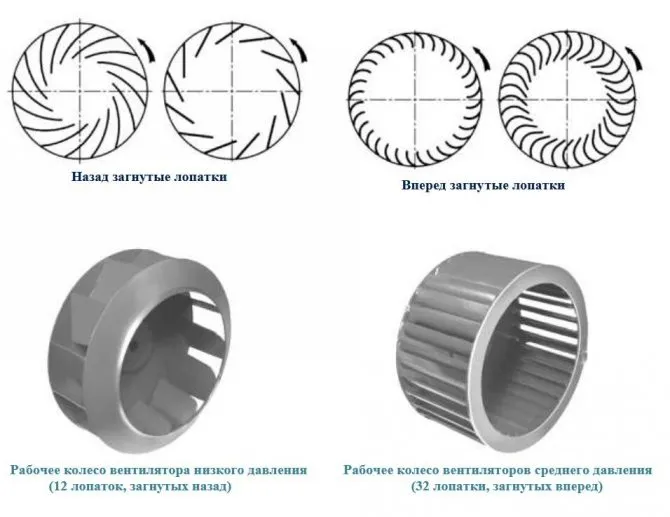

Есть определенные стандарты, по которым изготавливается данная техника. Следует выделить следующие типы:

1. Аэродинамическое крыло. Такие модели имеют широкое применение в сфере непрерывных работ, где постоянно присутствуют высокие температуры, чаще всего это нагнетательные и вытяжные системы. Имея высокий показатель по производительности, они бесшумны.
2. Обратно загнутые лопасти. Обладают высокой эффективностью. Конструкция этих вентиляторов препятствует накоплению пыли и мелких частиц на лопастях. Имеет достаточно прочную конструкцию, что позволяет применять их для областей с высоким угнетением.
3. Ребра, изогнутые в обратную сторону. Рассчитаны для большой кубатуры воздушных масс с относительно низким уровнем давления.
4. Радиальные лопасти. Достаточно прочны, могут обеспечить высокое давление, но со средним уровнем эффективности. Направляющие ротора имеют специальное покрытие, которое защищает их от эрозии. Кроме того, такие модели имеют достаточно компактные габариты.
5. Ребра, загнутые вперед. Предназначены для тех случаев, когда предстоит работа с большими объемами воздушных масс и наблюдается высокое давление. Эти модели тоже имеют хорошую стойкость к эрозии. В отличие от моделей «заднего» типа такие агрегаты имеют меньшие размеры. Такой вид крыльчатки имеет самый большой расход объема.
6. Гребное колесо. Данное устройство – открытое колесо без какого-либо корпуса или кожуха. Применим для помещений, где присутствует большая запыленность, но при этом, увы, такие устройства не обладают высокой эффективностью. Допустимо использование при высоких температурах.

На выбор центробежного вентилятора могут влиять многие факторы: чистота «рабочего» воздуха, сфера предприятия (автомобильная, металлургическая и т.д.), плотность воздуха, высота над уровнем моря и другие.

Особенности рабочего цикла прибора

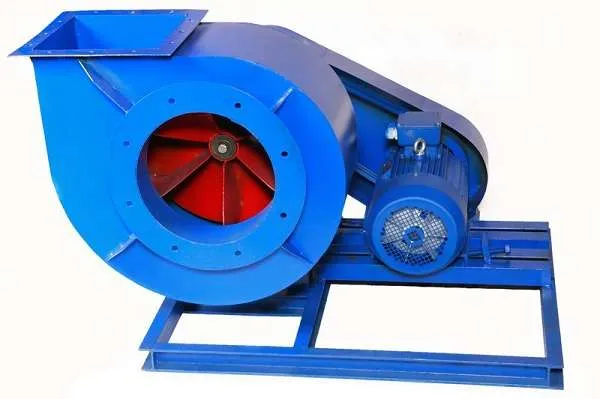

Рассмотрим общий принцип работы центробежной воздуходувки радиальной конструкции. Отметим, что специалисты различают две основные конструкции вентилятора: с осевым и радиальным размещением входного отверстия, куда всасывается воздушный поток.

Это влияет в первую очередь на вариант монтажа вентилятора в систему и практически не влияет на общую производительность.

Вентилятор радиального типа может работать как с обычным воздухом, который он забирает из пространства, так и с потоковым воздухом что идёт через воздухопровод (эффект баланса областей с разным давлением)

Осевое входное отверстие характерно для нагнетательных воздуходувок общего применения. Радиальное размещение входа потока характерно для воздуходувок магистрального использования.

На первом этапе рабочего цикла вентилятора поток воздуха перемещается на поверхность быстро вращающегося импеллера. Лопатки крыльчатки разделяют воздух на небольшие объёмы, которые перемещаются внутрь рабочей камеры.

Здесь происходит накапливание воздушной массы, то есть происходит непосредственное сжатие воздушной массы в малый объём.

Сама конструкция корпуса агрегата имеет свои особенности.

Известны две наиболее распространённые формы корпуса:

• округлые;
• спиралевидные.

Округлая форма корпуса характерна для вентиляторов, которые перемещают огромное количество воздуха за короткое время выполнения процесса. А спиралевидная форма присуща вентиляторам, которые дополнительно производят сжатие воздушного объёма и генерацию среднего и высокого давления.

На втором этапе происходит нагнетание воздуха в рабочей камере. Как известно, при постоянном объёме с увеличением общей массы молекул газа увеличивается количество столкновений молекул, а значит и увеличивается их скорость. Следовательно, давление газа также увеличивается.

Большое значение имеет форма и количество лопастей. Все без исключения варианты импеллеров тестируются в аэродинамических трубах для определения оптимальных условий эксплуатации

На заключительном этапе происходит отвод сжатого газа из рабочей камеры к выходному отверстию. Дальше воздух переходит в центральный воздуховод и перемещается в указанном направлении.

Процесс разрежения происходит с точностью наоборот. Воздух забирается от воздушного трубопровода или замкнутого пространства, где необходимо создать разреженную область, и выводится в окружающую среду или другое ограниченное пространство.

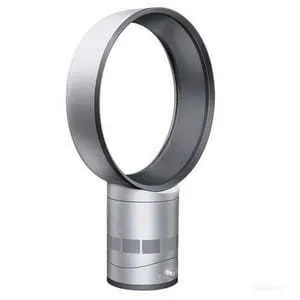

Как устроен безлопастной вентилятор

Странное футуристическое «кольцо на ножке» на самом деле состоит из трех частей. Они конструкционно и механически собраны так, чтобы обеспечивать вдув-выдув воздуха.

«Ножка» вентилятора без лопастей — это, на самом деле, его корпус с панелью управления. В корпусе находится мотор для забора воздуха, маленькая решетка, через которую он забирается. На панели управления — кнопка включения и, опционально, реостат для регулировки интенсивности вентиляции (у классического дайсоновского вентилятора его нет).

А вот собственно «кольцо» — это так называемый обдуватель. Кольцо изнутри имеет особую форму: по всему контуру расположен канал, по которому движется воздух. Зачем это нужно — сейчас расскажем.

https://youtube.com/watch?v=cjyQrbqfIA4

Классификация напольных моделей

В соответствии с принципом работы напольные вентиляторы подразделяют на:

• радиальные,

• осевые,

• безлопастные.

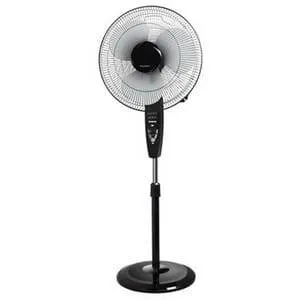

Осевые напольные вентиляторы

Среди бытовых приборов первое место по распространению занимают именно осевые модели. Они оснащены двигателем с лопастным колесом, которое вращается в одной плоскости.

Радиальные вентиляторы

В отличие от осевых моделей, радиальные оснащены более сложным механизмом, в котором имеется ротор с лопатками спиральной конфигурации (с изогнутыми лопастями). Воздух, который попадает в этот ротор, начинает перемещаться радиально и с помощью центробежных сил выталкивается по выходному отверстию в помещение. Данные модели создают воздушный поток, у которого уже имеется определенный напор. Их в основном эксплуатируют в накладных и колонных конструкциях.

Безлопастные напольные вентиляторы

Достижением современности являются безлопастные вентиляторы. Их конструкция представляет собой рамку круглой формы, оснащенную мотором. Принцип работы этого устройства в корне отличается от вышеописанного. У основания устройства располагается турбина – она забирает воздух и наделяет его ускорением. Созданный воздушный поток выходит из щелей рамки. По пути поток воздуха захватывает также и соседние слои воздуха. В результате создается один непрерывный поток. Благодаря тому, что прибор абсолютно лишен лопастей, он является полностью безопасным.

Классификация по конструктивному исполнению

1. Осевые (аксиальные) выполнены в виде импеллера, насаженного на ось и защищенного кожухом. Обычно кожух имеет форму сплошного цилиндра, но может выполняться из металлических прутьев. Ось вентилятора соединена с электродвигателем. Выход оснащен устройством, спрямляющим поток (коллектором). Отличительная особенность данных устройств – малые потери на трение, высокий КПД, возможность изготавливать агрегаты широкого размерного ряда диаметром от нескольких сантиметров (для ноутбуков и иных компактных устройств) до промышленных вентиляторов с лопастями в несколько метров. Аксиальные устройства успешно применяются в быту (фены, кухонные вытяжки, вентиляция в ванных комнатах и пр.) и в промышленности (вентиляция в офисах, цехах, сельскохозяйственных помещениях и пр.).

1. Центробежные (радиальные) представляют собой спиралевидный корпус («улитку») внутри которого расположена крыльчатка, приводимая в движение электродвигателем. С боковой стороны находится входное отверстие, через которое всасывается воздух. Под прямы углом к входному отверстию расположен выходной патрубок. Исключение составляют крышные радиальные вентиляторы, в которых воздух прокручивается не под прямым, а под развернутым углом, выходя через патрубки, направленные вниз. Входное отверстие в крышных центробежных устройствах также направлено вниз. Агрегаты данной конструкции обладает большей, по сравнению с осевыми вентиляторами мощностью. В них происходит сжатие воздуха внутри нагнетательной камеры и выпуск его с большим, относительно входного, давлением. Такая конструкция и обеспечивает необходимую мощность. Поэтому они пригодны для установки в воздуховодах большой длины.

1. Диагональные устройства представляют собой кожух конической формы, внутри которого расположены рабочие колеса с лопастями, причем одно колесо имеет конструкцию лопастного винта, насаженного на ось, а второе – лопастную крыльчатку, аналогичную импеллерам радиальных вентиляторов. Воздух в таких устройствах движется под углом 450, что значительно увеличивает скорость осевого потока на выходе. Недостатком такой конструкции является высокий уровень шума, производимый устройством.

1. Тангенциальные (диаметральные) вентиляторы выполняют в виде барабанного колеса, лопатки которого загнуты вперед внутри корпуса. Входное отверстие оснащено патрубком, выходное – диффузором. Воздух засасывается, дважды проходит импеллер в перпендикулярном направлении и выходит через выходной патрубок, расположенный вдоль оси корпуса. Такие агрегаты применяют там, где необходимо создать направленный плоский поток воздуха: в кондиционерах, тепловых завесах и пр. Преимущества тангенциальных вентиляторов в компактности, хорошем КПД (до 70%), низком уровне шума, возможности менять направление потока.

1. Прямоточные вентиляторы выполнены в виде цилиндрического основания, в боковых стенках которого расположены входные отверстия. Здесь же располагаются турбина и электромотор. К основанию прикреплено кольцевидное крыло без лопастей и иных подвижных элементов. Принцип работы устройства следующий. Засасываемый воздух сильно сжимается турбиной и выпускается сквозь узкие щели кольцевидного крыла, создавая область разряженного воздуха с внешней стороны кольца. Вырываясь с большой скоростью, потоки сжатого воздуха «тянут» за собой разряженный воздух. В результате на выходе кольца создается мощный поток направленного воздуха. Достоинством устройства является высокая мощность, недостатком – высокий уровень шума.

Для подбора вентилятора или вентиляционного оборудования отправьте заявку нашему менеджеру или позвоните 8 (499) 647-40-32.

Ответ будет содержать всю необходимую информацию: цену, техническое описание, срок поставки, условия доставки, условия оплаты.

Отправить заявку

Конструкция[править | править код]

Привод вентиляторов обычно электрический. Электрические вентиляторы состоят из набора вращающихся лопаток, которые размещены в защитном корпусе, позволяющем воздуху проходить через него. Лопасти вращаются электродвигателем. Для больших промышленных вентиляторов используются трёхфазные асинхронные двигатели. Меньшие вентиляторы часто приводятся в действие посредством электродвигателя переменного тока с экранированным полюсом, щёточными или бесщёточными двигателями постоянного тока. Вентиляторы с приводом от двигателей переменного тока обычно используют напряжение электросети. Вентиляторы с приводом от двигателя постоянного тока используют низкое напряжение, обычно 24 В, 12 В или 5 В. В вентиляторах охлаждения для компьютерного оборудования используют исключительно бесщёточные двигатели постоянного тока, которые производят намного меньше электромагнитных помех при работе. В машинах, которые уже имеют двигатель, вентилятор часто соединяется непосредственно с ним — это можно видеть в автомобилях, в больших системах охлаждения и веятельных машинах. Также вентиляторы насажены на валы многих электродвигателей мощностью 1 кВт и более, протягивая через обмотки двигателя охлаждающий воздух — это называется самовентиляцией электродвигателя. Для предотвращения распространения вибрации по каналу вентиляторы комплектуются тканевыми компенсаторами или гибкими вставками.

Широкое распространение получили два конструктивных исполнения (схемы) расположения электродвигателя:

• По схеме №1 вентиляторы поставляются с электродвигателем, который соосно установлен рабочему колесу;
• По схеме №5 двигатель выносится за рабочий корпус и устанавливается на опорах, а крутящий момент передаётся через клиноременную передачую.

Подбор тангенциального вентилятора

Компанией ebm-papst представлен широкий ассортимент устройств, отличающихся между собой модельным рядом, комплектацией, техническими характеристиками. При выборе агрегата под определенные требования решающими факторами являются:

Критерии выбора	Характеристика
Условия эксплуатации	Номинальное напряжение, частота сети электропитания
Производительность	Воздушный поток, уровень шума, КПД, сопротивление
Окружающая среда	Условия эксплуатации, степень защищенности, эксплуатационный период, режим работы, габариты, положение установки и т.д.

Квалифицированный специалист компании поможет подобрать оптимальный вариант, удовлетворяющий требованиям клиента.

Использование на производстве и в различном оборудовании

Современные производственные помещения немыслимы без вентиляторов. Кроме функций по созданию микроклимата в офисных помещениях, они являются составной частью многих технологических процессов, обеспечивая вместе с потоком воздуха или газа транспортировку пылевидных топлив, дыма и аэрозолей. Наиболее распространёнными на производстве являются тангенциальные конструкции. Они лучше других сочетаются с дымоходами и трубами и тише работают.

Очень широко применяются вентиляторы, так называемые кулеры, в различных устройствах для местного охлаждения. В каждом автомобиле установлен кулер для охлаждения двигателя, в каждом настольном компьютере и в большинстве ноутбуков есть хотя бы один кулер. Причём одной из наиболее распространённых неисправностей компьютеров является замедление вращения кулера по причине плохого ухода за ним. Получается перегрев и как следствие сбои в работе компьютера

Это свидетельствует о важной роли кулеров в исправной работе компьютеров и ином оборудовании

Конструкции вентиляторов продолжают совершенствоваться. Форма лопастей, их количество, скорость вращения, шумность, эффективность и прочие параметры позволяют создавать их новые модели для всех потребностей. Он стал частью цивилизации. А ведь не так и давно их единственными конструкциями были дамский веер и придворные опахала…

Устройство

Центробежные вентиляторы, в простонародье называемые улитками из-за сходного внешнего вида, состоят из следующих деталей: спиралевидного корпуса, рабочего колёса с установленными на нём лопатками, имеющими на концах загибы вперёд или назад, станины, и привода (электро или пневмо).

Вид в разрезе:

Стрелками указано движение потока газа при работе вентиляторного агрегата.

То, в какую сторону направлены загибы на лопатках, определяется назначением конкретного вентилятора. Лопатки с загнутыми назад концами дают повышенную на 20% экономичность и возможность нормальной работы при перегрузках по расходу газа. Агрегаты с загнутыми вперёд лопатками имеют свои преимущества, это меньший уровень производимого шума из-за более низкой скорости вращения, и компактность, из-за меньших размеров рабочего колёса и соответственно корпуса.

В станине установлены подшипники для валов двигателя и крыльчатки. На вентиляторные установки обычно ставятся роликовые подшипники, заполненные маслом. На тех моделях, которые эксплуатируются в условиях высоких температур, во избежание перегрева, подшипники оснащены водяной системой охлаждения.

А также в вентиляторе могут быть установлены входные и выходные заслонки для управления потоками газа внутри его.

Что безопаснее вентилятор или кондиционер?

Оба вентиляторы и кондиционеры могут быть безопасными, если используются правильно и соблюдаются все меры предосторожности. Однако, есть несколько факторов, которые могут повлиять на безопасность использования вентиляторов и кондиционеров.

Вентиляторы обычно считаются более безопасными, чем кондиционеры, потому что они не требуют хладагентов и не создают такое же высокое давление и температуру, как кондиционеры. Кроме того, вентиляторы обычно имеют более простую конструкцию и меньше подвержены поломкам.

Однако, при использовании вентиляторов следует учитывать следующие меры предосторожности:

• Не ставьте вентиляторы слишком близко к детям или домашним животным, чтобы они не могли засунуть пальцы или лапы в вентиляторы.
• Не оставляйте вентиляторы без присмотра включенными, особенно если вы уходите из дома.
• Не ставьте вентиляторы вблизи воды или других жидкостей, чтобы избежать короткого замыкания.

Кондиционеры могут быть безопасными, но они требуют более сложной установки и обслуживания, и могут быть опасными, если используются неправильно. Например, несвоевременная замена фильтров может привести к образованию плесени и бактерий в системе кондиционирования воздуха, которые могут нанести вред здоровью.

В целом, выбор между вентилятором и кондиционером зависит от ваших потребностей и предпочтений. Если вам нужно просто охладить воздух в помещении, то вентилятор может быть достаточным. Если же вы хотите сохранять постоянную температуру и влажность, то может быть полезнее установить кондиционер. В любом случае, важно использовать любое устройство с умом и соблюдать все меры предосторожности для обеспечения безопасности.
