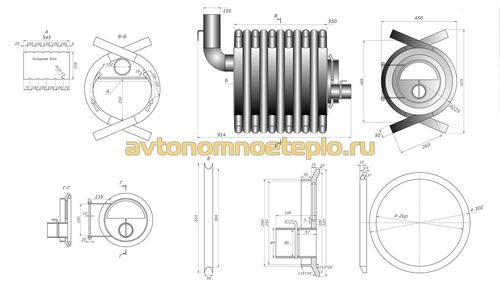

Печь Булерьян – описание, схемы, чертежи

02.07.2023

Печь Булерьян, которая работает на газе, имеет высокую эффективность и экономичность. За счет использования конвективных течений воздуха, процесс прогрева ускоряется, а процесс пиролиза существенно снижает расход топлива и увеличивает теплоотдачу. Эта длительно горящая газогенераторная печь была разработана в Канаде для лесорубов, которые нуждались в быстром обогреве неотопимых помещений.

Печь Булерьян – описание, схемы, чертежи

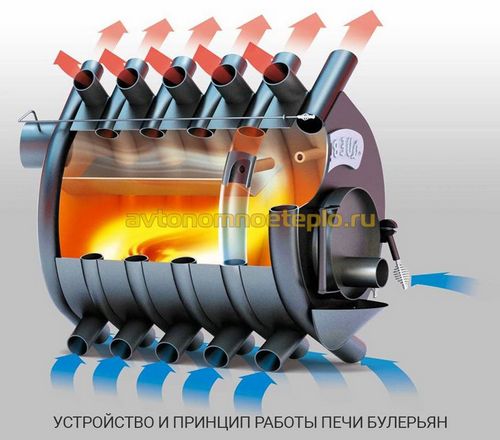

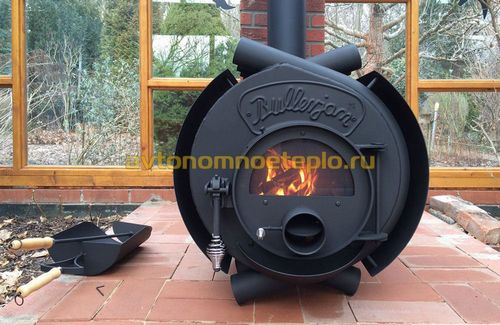

Устройство и принцип работы Булерьяна

Оборудование имеет две отличительных характеристики, существенно влияющие на процесс и эффективность обогрева здания:

Использование процесса пиролиза или газогенерации. На самом деле, пиролиз и газогенерация, это два названия одного и того же процесса. Каждый термин указывает на конкретные особенности или характеристики. Сначала, в печи происходит газогенерация. При определенной температуре и недостатке кислорода, любое твердое топливо начинает усиленно продуцировать газ.Первоначально, топочную камеру в обычном режиме прогревают до 230°С, после переводят в режим газогенерации. Пиролиз – это сжигание газа, выделяемого во время окисления топлива. CO, выделяемый в процессе газогенерации, отводится в специальную камеру дожига. Там газ сжигается, что приводит к дополнительному выделению тепла.
Дровяные печи длительного горения Булерьян обогревают помещение с помощью конвекции. В конструкции оборудования присутствуют специальные трубки, вваренные в корпус, и на две трети диаметра, погруженные в топочную камеру. По каналам осуществляется забор холодного и подача нагретого воздуха в помещении.На эффективность печки существенно влияет организация отвода теплого воздуха и обеспечение беспрепятственной конвекции.

Твердотопливный котел длительного горения Булерьян, от одной закладки топлива, работает около 6 часов. Печь предназначена для любого вида твердого топлива, за исключением коксующегося угля. Для топки подойдут: дрова, пеллеты, опилки и щепа. Хотя производители и не рекомендует вносить изменения в конструкцию, на собственный страх и риск можно переоборудовать котел под отработку.

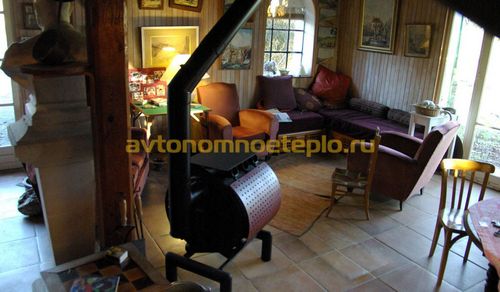

Можно ли ставить Булерьян в жилом доме

Канадские пиролизные котлы на твердом топливе длительного горения Булерьян, были изначально сконструированы для обогрева жилых неотапливаемых зданий, в которых жили лесорубы в зимний период времени. С момента создания, конструкция печей была несколько модифицирована. Каждый производитель внес свою «лепту» в изменения.

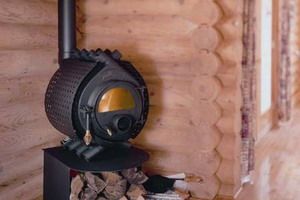

На данный момент, установка печи Булерьян в деревянном доме или любом другом здании, является полностью оправданной. Особенную популярность котлы получили благодаря возможности быстрого обогрева неотапливаемых помещений: гаражей, загородных домов и дач, складов, магазинов и т.д. Печка с минимальной производительностью, легко справиться с прогревом помещения до 100 м³.

Существует возможность протопить многоквартирное здание с несколькими этажами. Для этого потребуется изготовить систему отопления с использованием воздуховодов.

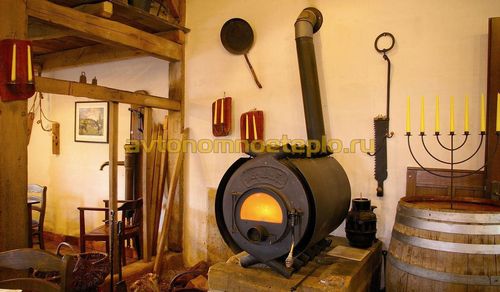

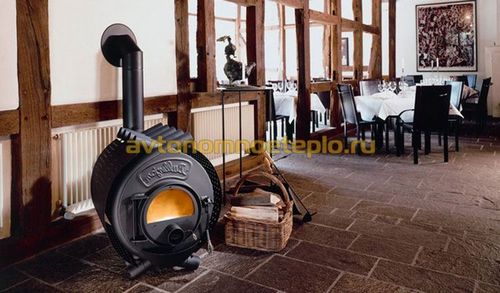

Как правильно поставить Булерьян в доме

Чтобы правильно установить пиролизную печь для дома на дровах длительного горения Булерьян, учитываются особенность работы, а также рекомендации производителя, относительно монтажа. На эффективность и производительность оборудования существенно влияют ошибки, допущенные в процессе установки и последующей эксплуатации.

Одно из важных требований – обеспечение беспрепятственной циркуляции потоков нагретого воздуха в помещении. Препятствия на пути конвекционных потоков, приводят к появлению неотапливаемых зон, а также неравномерно прогретых участков в помещении.

Помимо особенностей движения конвекционных потоков, во время монтажа учитывают существующие нормы пожарной безопасности, рекомендации производителя относительно использования воздуховодов и другие нюансы.

Нормы пожарной безопасности при установке Булерьяна

Хотя отопительный котёл Булерьян на твёрдом топливе, максимально использует тепло, выделяемое при горении, температура отходящих дымовых газов все равно превышает 300°С. Нормы ППБ требуют изготовить противопожарные рассечки при прохождении дымохода через плиты перекрытия и кровлю, установить защитный экран на корпус Булерьяна, выполнить другие рекомендации:

Котел устанавливается на твердое негорючее основание.
Стены, расположенные вблизи печи, обшиваются листами негорючего материала. Допускается несколько видов отделки: оштукатуривание, с последующей облицовкой кафелем, изоляция базальтовым утеплителем и последующая обшивка стальным листом.
Использовать печи типа Булерьян в городских квартирах возможно, только при соблюдении двух условий: дымоходная труба сделана в строгом соответствии с ППБ, раньше в здании уже использовалось печное отопление. Исключение составляют здания малой этажности.Для монтажа ТТ котла потребуется переоборудовать помещение под котельную и подключить к сооруженному дымоходу. Как показывает практика, оформить все необходимые документы при этом достаточно проблематично.

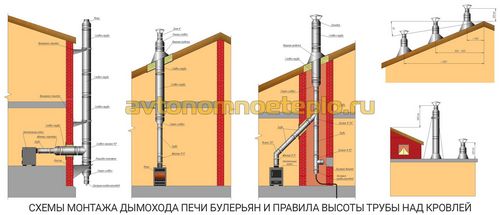

Вывод дымоходной трубы. Инструкция по эксплуатации печи прямо указывает, что дымоход не должен быть ниже 5 метров в высоту. При прохождении через плиты перекрытия или стены, соблюдают противопожарные разрывы. Труба хорошо утепляется. Подробнее о существующих нормах и выборе дымоходной трубы для твердотопливного котла Булерьян, читайте здесь.

Одной из главных проблем установки Булерьяна в жилом помещении является сильный нагрев корпуса печи. При прикосновении к поверхности, можно легко получить ожог. Потребуется обеспечить безопасность жильцов, установив защитный кожух или облицевав печь кирпичом.

Нужен ли фундамент для Булерьяна

Цельнометаллическая конструкция Булерьяна с вваренными в нее многочисленными трубами, весит от 57 кг (минимальный вес) и выше. Средний вес составляет около 100 кг. Исходя из этих параметров и следуя руководству по установке, необходимость в изготовлении фундамента для печи отсутствует.

В качестве исключения можно выделить ситуацию, когда при установке печи Булерьян планируется обложить корпус кирпичом. Хотя требования безопасности не требуют изготовления бетонного фундамента, хозяева могут решить сделать его, чтобы обеспечить максимальную безопасность, защиту от возгорания и устойчивость котла.

В большинстве случаев, деревянный пол укрывают листом негорючего материала, с подложенной под него теплоизоляцией.

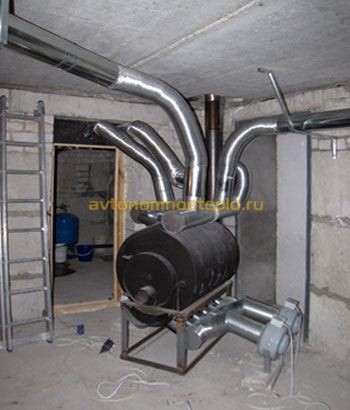

Как развести тепло от Булерьяна по комнатам

Конструкция Булерьяна предназначена для обогрева помещения, не имеющего внутренних стен и перегородок. Любые препятствия на пути конвекционных потоков нагретого воздуха, уменьшают эффективность обогрева.

Чтобы увеличить объем отапливаемого помещения или сделать возможным обогрев здания, имеющего более чем 1 этаж, используют воздуховоды.

Воздушное отопление нескольких комнат на основе Булерьяна потребует несколько переделать конструкцию самой печи. Оптимально, чтобы расположение воздуховодов планировалось еще на этапе изготовления проектной документации, что особенно важно при строительстве 2-х этажного дома. Предварительное планирование позволит предусмотреть специальные вентканалы для прокладки труб, подсоединенных к конвекторам печи.

Существуют некоторые правила установки гибких металлорукавов для разводки тепла по нескольким комнатам.

Для лучшей тяги предусматриваются вентиляционные каналы небольшого диаметра.
Система воздуховодов от Булерьяна для обогрева отдельных помещений с помощью гофротруб, не должна иметь сужений П и U – образных участков. Рекомендуемая максимальная длина участка рукава не более 3 м.
Система отопления частного дома с помощью печки Булерьян посредством металлорукавов, хорошо утепляется. Увеличение тяговой силы достигается за счет установки вентиляторов, шум от работы которых составляет не менее 35 дБ.
Температура на выходе из конвекционных труб варьируется от 40 до 120°С (выставляется самостоятельно, с помощью регулятора). При прохождении труб через плиты перекрытия, стены, соблюдаются те же правила ППБ, как и для дымоходной трубы.

Если использовать воздухогрейные котлы на дровах Булерьян в качестве основного источника отопления, с рукавами для подачи теплого воздуха в другие помещения, можно решить вопрос автономного обогрева больших зданий в несколько этажей и наличием большого количества комнат.

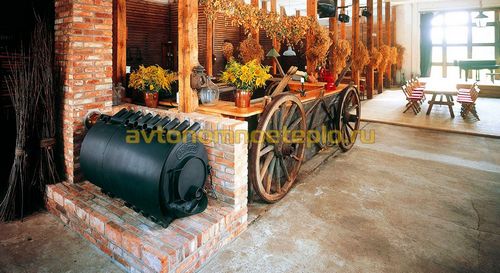

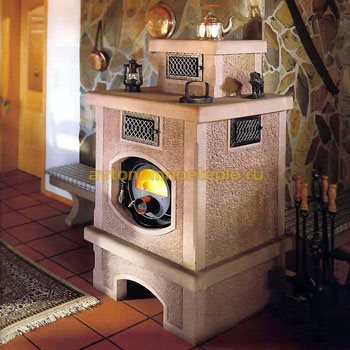

Можно ли обложить Булерьян кирпичом

Облагородить Булерьян при помощи керамического кирпича часто требуется по нескольким причинам:

Обеспечить безопасную эксплуатацию.
Выполнить оформление печи Булерьян в интерьере дома.

Особенно красиво выглядит после облицовки модель со стеклянной дверцей, внешним видом напоминающая камин или русскую печь.

При выполнении работ, учитывают следующие нюансы:

Размер подставки под печь, в зависимости от модели 25-30 см. Кладку из кирпича выполняют так, чтобы отверстие под топку приходилось приблизительно на 40-45 см от уровня пола.
Во время кладки оставляются конвекционные отверстия под забор и отвод нагретого воздуха.

Стилизация печки Булерьян под печь или камин, при наличии определенных строительных навыков, достаточно легко выполняется самостоятельно.

Как переделать Булерьян под отработку

Как уже замечалось, Булерьян не предназначен для работы на отработке. Но при желании, возможно переделать печку Булерьян, чтобы работала для сжигания отработанного масла. Сделать это можно двумя способами:

Устанавливается капельница под отработку – данный метод не требует больших материальных затрат. Монтируется емкость для масла. В топке вырезается отверстие под трубку, устанавливается кран, регулирующий подачу топлива.Главным условием работы является наличие хорошей тяги и небольшая скорость подачи масла. Недостаток решения – низкие теплоотдача и производительность конструкции.
Внутрь топки (обычно на дверку) ставится форсунка (горелочное устройство) для отработки. Буквально несколько лет назад, изготовление горелки для перевода печи Булерьян на отработанное масло полностью ложилось на плечи местных «Кулибиных», что зачастую приводило к быстрому выходу печи из строя, частой необходимости в очистке дымохода и другим неприятностям.Сейчас можно приобрести уже готовое горелочное устройство, обеспечивающее максимальный процент сжигания масла. Самодельная горелка на отработанном масле для Булерьяна существенно уступает по своим характеристикам заводской продукции.

Все риски, связанные с изменениями в конструкции Булерьяна, полностью несет покупатель агрегата. Претензии и жалобы после проведения модификации, заводом изготовителем не принимаются.

Как выбрать котел Булерьян

Чтобы выбрать подходящую газогенераторную печь конвекционного типа, учитывают несколько важных параметров:

Необходимая мощность.
Наличие дополнительных функций.
Производитель.
Стоимость печи и установки.

Правильное решение позволит получить удовольствие от эксплуатации печи и убережёт от лишних волнений и недовольства.

Как подобрать объем Булерьян

Технические характеристики пиролизной отопительной печи Булерьян указываются в инструкции по эксплуатации, приложенной заводом производителем. В частности, в документации ясно оговаривается, какой объем помещения сможет протопить та или иная модель твердотопливного котла.

В зарубежных моделях Булерьяна, параметры указываются в м³, в отечественных аналогах в м².

Булерьян с варочной поверхностью

Кроме отопления здания от ТТ печи, устанавливаемой в загородном доме, ожидается выполнение других функций. Приятным бонусом будет возможность приготовления пищи или подогрева воды. Для этой цели предназначены канадские газогенераторные печи типа Булерьян, для обогрева и готовки пищи, с плоским верхом.

Если планируется выполнить облицовку котла под «русскую печь», варочную поверхность не закрывают кирпичом, а делают вровень с последним рядом кладки.

Установка печи длительного горения Bullerjan с варочной плитой, позволяет обеспечить необходимым количеством горячей воды и приготовить необходимую пищу. В режиме горения, за 10-15 минут, до кипения нагревается 6 литров воды.

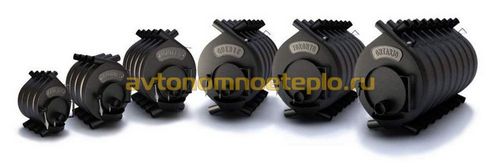

Какие заводы производят Булерьян

Несмотря на название, «канадские печи» уже давно производят на заводах, расположенных в самой России и ближнем зарубежье. Судя по отзывам покупателей, основным спросом пользуется продукция трех компаний.

Киевский Новаслав – украинская компания, специализирующаяся на изготовлении печного оборудования для бань, саун, и отопления жилых и промышленных помещений. Печки представлены в следующих сериях:

Канадская железная печь Булерьян тип 01 до 200 м³ Vancouver – модель с максимальной производительностью 11 кВт. Вес 97 кг. По желанию заказчика оснащается стеклянной дверцей. Область применения Vancouver – технические и жилые помещения с объемом до 200 м³.
Тип 02 до 400 м³ Montreal – данная модель отличается увеличенной, по сравнению с предыдущим вариантом, мощностью до 18 кВт. При небольшом весе 127 кг и скромных габаритах, печь Montreal в состоянии справиться с обогревом помещений до 400 м³.
Тип 03 до 600 м³ Quebec – модель, оптимально подходящая для производственных нужд. Дверца по желанию заказчика оснащается стеклянной вставкой из жаропрочного материала. Максимальная отапливаемая площадь от печи Quebec, не более 260 м².
Тип 04 до 1000 м³ Toronto – мощный теплогенератор, подходящий для обогрева складских помещений или двухэтажных домов, посредством подключения воздуховодов. Производительности Toronto достаточно для обогрева помещений с общей площадью 350 м². Подойдет для складских помещений и выставочных залов с высокими потолками.
Тип 05 до 1300 м³ Ontario – самая мощная конвекционная печь, предлагаемая производителем. Производительность печи достигает 45 кВт. Теплогенератор Ontario легко протопит помещение до 1300 м³.

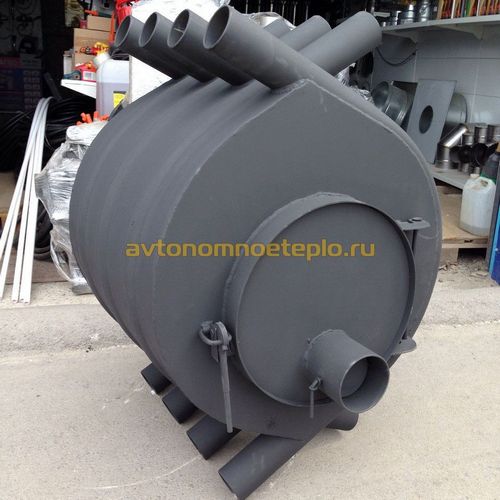

НМК – новосибирская металлообрабатывающая компания, изготавливает печки, котлы, и все необходимые аксессуары и комплектующие для подключения. На базе предприятия НМК выпускаются конвекционные печи Сибирь БВ Булерьян. Приобрести можно следующую продукцию:

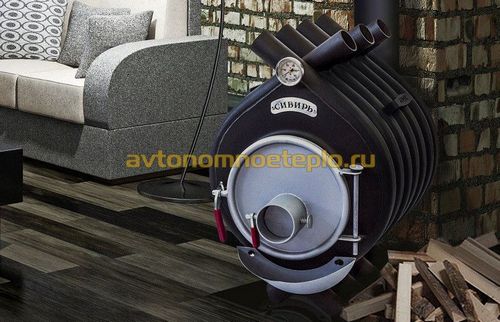

Сибирь БВ 120 – оптимально подходит для промышленных помещений: сушилок, гаражей, теплиц и т.д. Максимальная температура нагрева воздуха 80°С. От одной закладки дров, в режиме газогенерации, модель БВ 120 в состоянии проработать в течение 8-10 часов. Максимальный объем отапливаемого помещения 120 м³.
Сибирь БВ 180 – серия, разработанная для работы на любых видах твердого топлива, включая древесные и бумажные отходы. Для удобства регулировки температуры отходящих газов, на корпусе установлен специальный градусник. Модель БВ 180 не чувствительна к качеству топлива.
Сибирь БВ 480 – главным отличием серии является определенная модификация в конструкции конвекционных труб. Вместо традиционного круглого сечения, производитель использует прямоугольное. Серию БВ 480 отличают оптимальные размеры дверцы топочной камеры, а также эксцентриковый замок, обеспечивающий плотное прилегание к корпусу. Возможность обогрева помещения до 480 м³.
Сибирь БВ 720 – при небольшом весе всего 157 кг, печь является мощным теплогенератором, производя тепловую энергию равную 49 кВт. Серия БВ 720 подходит для обогрева больших промышленных площадок и складов. Допускается обогрев жилых помещений с множеством комнат, при помощи воздуховодов.

Евросиб – русская компания, специализирующаяся на производстве цельнометаллических конструкций. Главной особенностью предлагаемых моделей является наличие варочной поверхности в некоторых моделях. ООО Евросиб предлагает потребителю несколько базовых модификаций продукции:

Печь Клондайк НВ Булерьян – в зависимости от выбранной модели, отопительная способность печи колеблется от 100 до 1200 м³. Серия разработана для максимально эффективного обогрева в условиях русской зимы. Клондайк НВ способна проработать до 10 часов от одной закладки, и не так чувствительна к качеству топлива, как зарубежные аналоги.
Конвекционные дровяные печи длительного горения на дровах с варочной поверхностью Булерьян Тулинка НВУ. Главным отличием серии является отсутствие конвекционных труб, торчащих из кожуха. Вместо этого, вверху корпуса установлена варочная панель с конвекционными отверстиями. Серия Тулинка НВУ оптимально подходит для обогрева частных загородных домов. Максимальный объем отапливаемого помещения 150 м³.

Сколько стоит твёрдотопливный котел Булерьян

На стоимость печи влияет несколько факторов:

Производительность – разница очевидна, если для примера сравнить стоимость печей Евросиб. Модель, предназначенная для обогрева 100 м³, обойдется приблизительно в 9-11 тыс. руб, приобретение мощной конвекционной печи на 1200 м³, будет стоить хозяину от 42 до 45 тыс. руб.
Наличие варочной панели – модели, с возможностью приготовления пищи, имеют меньшую производительность и в основном предназначены для обогрева небольших помещений. Цена, по сравнению с аналогичной продукцией, имеющей конвекционные отводы, больше на 10-15%.
Производитель – этот фактор практически не влияет на стоимость. Если приобретать аналогичное по мощности оборудование, то его стоимость будет практически идентичной.
Монтаж – стоимость установки Булерьяна под ключ, добавит к цене оборудования порядка 20-30%, в зависимости от подрядчика.

Главной трудностью и особенностью, которую учитывают при установке своими руками, является монтаж дымохода. Недостаточная тяга приводит к усиленному оседанию сажи на стенках трубы и снижению производительности конвекционной печи.

Булерьян – отзывы и сравнения

В свое время, выпуск Булерьяна был настоящим прорывом в сфере систем отопления, вызывая исключительно восторженные комментарии. На данный момент уже появились отрицательные отзывы, позволяющие увидеть недостатки конвекционных печей.

Перед приобретением Булерьяна любой модели, следует ознакомиться с мнением специалистов о печах Булерьян. Реальный опыт тех, кто уже какое-то время пользуется теплогенератором, также будет не лишним и позволит подготовиться, и возможно избежать распространенных ошибок в эксплуатации, приводящих к снижению работоспособности и ухудшению теплотехнических характеристик.

Почему при растапливании Булерьяна валит дым из всех отверстий

Если при растопке, дым выходит из поддувала, причина обычно кроется в одном из следующих нарушений:

Недостаточная высота дымохода – труба, согласно СНиП, должна быть больше 5 метров и возвышаться над кровлей. Расчет выполняется в зависимости удаленности от козырька. Недостаточная высота приводит к ухудшению тяговых характеристик, что особенно заметно при растопке.
Включен перевод в режим газификации – шиберная заслонка при растопке должна быть в положении обычного горения (открытой). При переходе в режим газификации, площадь выходного отверстия в заслонке уменьшается, чтобы снизить интенсивность горения и заставить топливо буквально тлеть в камере.
Сужение канала дымохода – еще одной распространенной причиной является зарастание внутреннего просвета трубы, по причине отложения на стенках смол и скопления конденсата. Чистка дымохода устранит эту проблему.

Некоторые «умельцы» рекомендуют выжигать сажу. В инструкции по эксплуатации категорически запрещено делать это. Очистить систему дымоотведения лучше другим способом.

Какие есть хитрости продления процесса горения Булерьяна

На самом деле, особых хитростей не существует. При правильной эксплуатации печи, она гарантировано проработает в течение 8-10 часов на одной закладке дров. Во время топки рекомендуется придерживаться правил эксплуатации, подробно описанных в технической документации:

Правильное расположение регулятора мощности и регулятора газификации при растопке в режиме обычного горения. После достижения в топочной камере температуры свыше 230°С, печь переводят в режим газогенерации.
Процесс пиролиза требует, чтобы топливо соответствовало определенным требованиям, главным из которых является максимальная влажность до 20%. В режиме газогенерации выделяется СО. Дожигание газов происходит в специальной камере, отделенной от топки, что позволяет получить дополнительное количество тепловой энергии.Эффективность работы Булерьяна напрямую зависит от общего объема продуцируемого газа. Максимальная производительность достигается, при условии использования умеренно влажного топлива (влага не более 20%).

В процессе растопки потребуется регулировать работу печки. Большинство моделей имеют встроенный регулятор нагрева конвекционных потоков воздуха, что позволяет подобрать наиболее комфортный режим и при необходимости снизить расход используемого топлива.

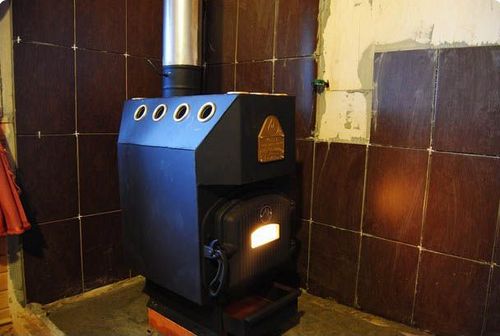

Какая печь лучше – Булерьян или Бутаков

Главным конкурентом Булерьяна является продукция отечественной компании Термофор, изготавливающей несколько моделей конвекционного оборудования, по своей конструкции и производительности, отличающихся от «канадки». Сравнить между собой стоит наиболее распространенные из них: Бутаков и Огонь Батарея.

Сравнительные характеристики производительности и КПД печей длительного горения Булерьян и Бутаков:

Скорость нагрева – Булерьян начинает отдавать тепло практически сразу после растопки, отечественному аналогу для разогрева понадобится около получаса.
Газогенерация – Булерьян не дожигает по разным источникам от 30 до 50% выделяемого газа. В печках Бутакова такое соотношение меньше, всего до 30%.
Конструкционные отличия – печь Бутакова не защищена конвекционными трубами. Нередко, корпус разогревается докрасна. Вероятность получить ожог достаточно велика. Печь не предназначена для обогрева посредством подключения вентиляционных труб, поэтому используется только для обогрева одного помещения.У Булерьяна корпус нагревается меньше. При подключении воздуховодов можно отапливать помещения, расположенные на нескольких этажах.
КПД – у обоих конструкций находится в пределах 70%.

Сравнение печи Бутакова и канадской «буржуйки» Булерьян показывает явные преимущества последней. Отечественный теплогенератор подойдет для обогрева неотапливаемых зданий, не имеющих внутренних перегородок. Булерьян имеет более широкую область применения. Стоимость на «канадку» больше, всего приблизительно на 5%. Булерьян однозначно лучше.

Что лучше – Булерьян или Огонь Батарея

Главным конструкционным отличием модели Огонь Батарея, от компании Термофор, является уникальный корпус, выполненный в виде обычного стального радиатора, имеющего ребра как у обычной батареи.

Используется принцип вторичной подачи воздуха, что существенно уменьшает жесткость излучения, исходящего от металлической поверхности. Конструкционные изменения позволили увеличить процент дожига отходящих газов, уменьшить объем оставшейся золы. Отдельно можно отметить хорошую защиту корпуса, предотвращающую от ожогов.

Устройство и принцип работы газогенераторной отопительной печи на дровах Булерьян несколько уступает термофоровским конвекционным «батареям». Но у Огонь Батарея есть существенный недостаток – их нельзя использовать для обогрева сразу нескольких помещений. Металлические топочные печи на дровах для дома долговременного горения Булерьян, благодаря своей конструкции позволяют это сделать.

Если требуется, обогрев одной комнаты в неотапливаемом здании, лучше выбрать модель Огонь Батарея. Для отопления больших помещений с несколькими комнатами и этажами, остановить свой выбор стоит на Булерьян.
