Подключение и разводка двухтрубной системы отопления в многоэтажных и частных домах — практические схемы

Наименование «двухтрубная система» говорит само за себя, ясно указывая на её устройство. Для её функционирования необходимо наличие двух труб: одна служит для поступления теплоносителя, нагретого до нужной температуры, в систему, а другая – для возвращения остывшего теплоносителя обратно к котлу, чтобы восстановить утраченную температуру.

Такое решение позволяет реализовать как схему с естественной циркуляцией, так и с принудительной, а для нагрева теплоносителя использовать котлы на любом топливе. Двухтрубная система отопления популярна и в индивидуальном, и в масштабном строительстве.

Подключение радиатора к системе с двумя трубами

Вернуться к оглавлению

Содержание материала

• Две трубы лучше, чем одна?
  • 1.1 Есть ли различия в структуре
  • 1.2 Варианты разводки
• Естественная или принудительная циркуляция воды: что лучше для многоэтажки?
  • 2.1 Особенности отопления высотных зданий
• Опрессовка системы
  • 3.1 Последовательность
  • 3.2 Видео: опрессовка системы отопления
• Заключение

Две трубы лучше, чем одна?

Основным отличием систем отопления друг от друга является то, как организовано движение теплоносителя. В случае с двумя трубами, требуется вдвое больше времени и материалов на прокладку трубопроводов. По сравнению с однотрубным вариантом это минус.

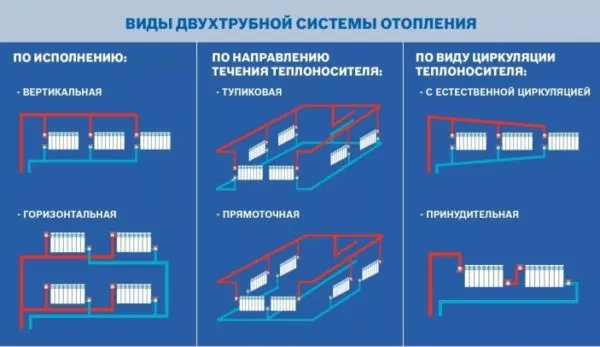

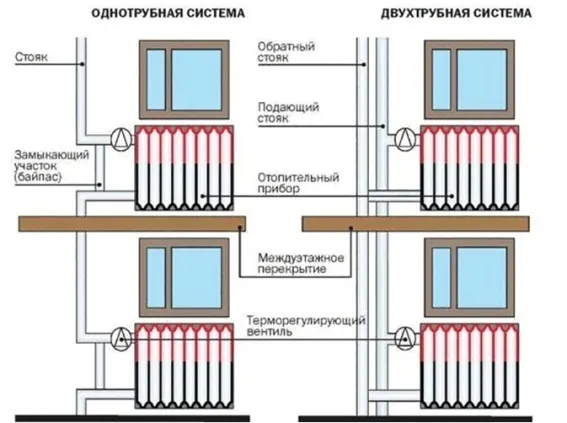

Два варианта устройства отопления

Но если труба одна, то она должна иметь больший диаметр, и экономия получается не такой уж большой.

Зато при использовании системы с двумя трубами есть возможность обеспечить обогреваемым помещениям постоянную температуру.

При однотрубной схеме она неравномерна, а установить на радиаторы терморегулирующие головки невозможно.

Улучшить ситуацию здесь можно разве что путём установки байпаса с многоходовым краном, но это дополнительные денежные и трудовые затраты, которые съедают и без того призрачную выгоду.

Примечание: недостатком основанной на 2-х трубах системы, является необходимость полной остановки работы для осуществления ремонта.

Но и этот минус прекрасно нивелируется путём установки на входе и выходе каждой батареи шарового крана.

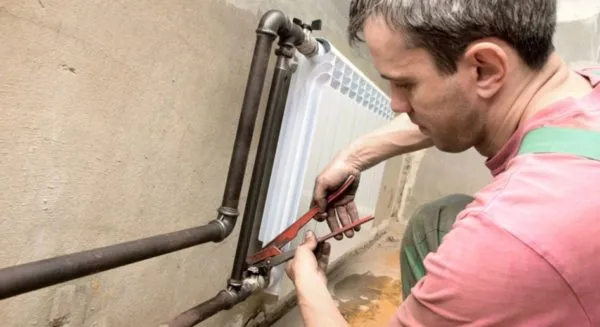

На входе и выходе каждой батареи должен стоять вентиль

При наличии двух магистралей, горячая вода одной температуры поступает от котла сразу ко всем точкам потребления. При условии установки перед ними кранов, регулирующих интенсивность потока, она равномерно распределяется по всей трассе трубопровода.

В двухтрубной системе нет такого, что дом, расположенный далеко от котельной, или же квартира, максимально удалённая от первого этажа, обогреваются хуже.

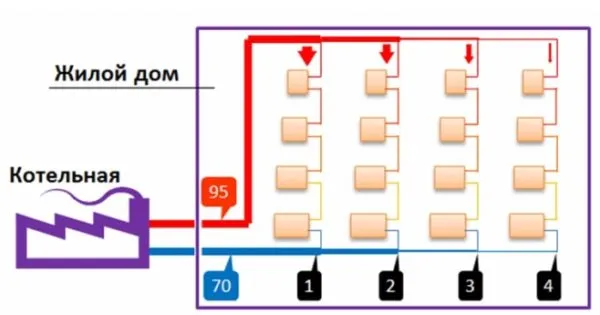

Разница температур на подаче и обратке

Две трубы создают минимум сложностей для организации самотечного отопления, а при использовании циркуляционных насосов бывает достаточно оборудования минимальной мощности.

Есть ли различия в структуре

Двухтрубные системы могут быть исполнены в горизонтальном варианте, когда дом одноэтажный, и в вертикальном, когда этажей два и больше. Экономия тепла – их главное достоинство.

Устанавливаемые на приборах отопления термостаты автоматически отключают прибор из цепи, если датчик зафиксировал перегрев.

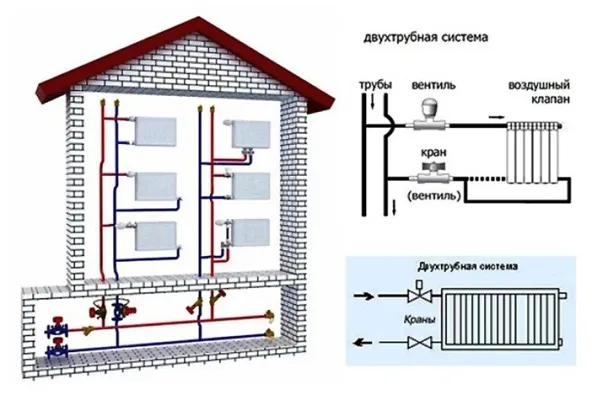

Варианты: схемы двухтрубной системы для отопления многоквартирного дома

При этом теплоноситель уходит в следующий прибор, и только когда помещения стабильно прогреты, оставшийся минимум поступает в нерегулируемые стояки. К ним обычно относятся коридоры между квартирами, холлы перед лифтами, лестничные площадки, где тоже установлены радиаторы.

Важно: термостат так же играет роль дросселя, не позволяя системе терять необходимое давление.

Чтобы это было возможно, дросселирующее отверстие в приборе имеет диаметр, сравнимый с булавочным. Из-за малого размера отверстие легко засоряется, поэтому важным этапом в двухтрубной системе является фильтрация теплоносителя.

Выбор термостатов тоже влияет на комфортную эксплуатацию контура. Важно обращать внимание на шумность при потере давления.

Принимайте во внимание и то количество настроек, которое фиксировано может обеспечить термостат – чем их больше, тем по радиаторам точнее распределяется теплоноситель.

Варианты разводки

Системы, монтируемые в вертикальном варианте, чаще проектируют с нижней разводкой, потому что разница в температурах на подаче и обратке провоцирует гравитационное давление, которое в зависимости от этажности дома может достигнуть 10 кПа.

Чем выше расположена квартира, тем больше в отопительных приборах давление.

Именно оно в такой системе используется для преодоления теплоносителем трассы уходящего вверх трубопровода. В итоге достигается наибольшая стабильность работы контура.

Однако когда спроектировать систему с нижней разводкой не представляется возможным, подающий трубопровод располагают сверху вниз. Вторую трубу (обратку) при этом разводят снизу, иначе в нижней части трубопровода из-за шлама постоянно будут возникать засоры.

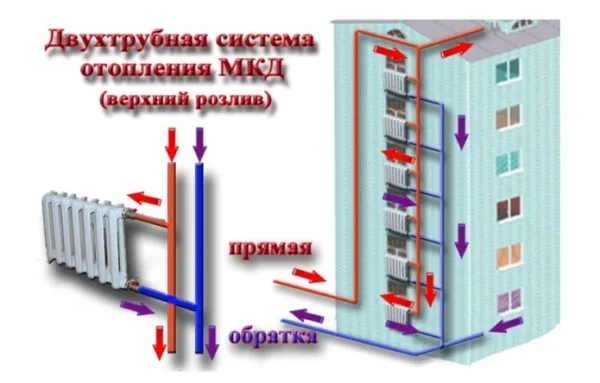

Система с верхним расположением подающей трубы

Чтобы сбалансировать разницу давлений и обеспечить их перепад, в основании стояка предусматривают установку БК (балансировочного клапана).

Он похож на обычный вентиль, только предназначен не для перекрытия системы, а для регуляции. Хотя, бывают и модели, способные выполнять обе функции.

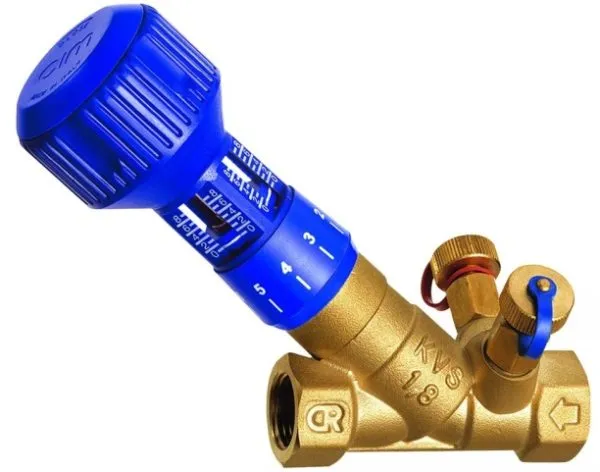

Клапан для балансировки системы

В двухтрубной схеме регулятор гидравлически увязывает стояки, обеспечивая им постоянство эксплуатационных условий при том или ином режиме работы.

Однако ставят такой клапан не везде, а только в системах, разводка которых теряет до 20 кПа напора.

Если потери незначительны, то и особого эффекта от такого регулирования ждать не приходится. Потеря давления в 3-4 кПа практически не оказывает особого влияния на работу системы.

Чтобы получить такие небольшие потери и обходиться без дорогостоящей балансировки, часто проектируют посекционные системы тупикового типа.

Уменьшить пределы вертикальных разрегулировок давления проще всего за счёт уменьшения количества этажей. Речь идёт не о традиционных пяти- или девятиэтажках, а о высотных домах (проекты многоэтажных жилых домов смотрите по ссылке).

Чтобы упростить проектирование отопительной системы, специалисты рекомендуют ограничиться 20-ю этажами.

В высоких домах (например, 25 этажей) разница температур теплоносителя между первым и последним этажами составляет до 15 градусов. Поэтому при проектировании приходится учитывать ещё и дополнительные схемы подачи тепла наверх, что удорожает систему в целом.

Вернуться к оглавлению

Естественная или принудительная циркуляция воды: что лучше для многоэтажки?

Системы, в которых теплоноситель циркулирует по законам гравитации, по большей части ограничены частными домами (о схеме отопления частного дома с естественной циркуляцией рассказано в статье), отдельными малоэтажными зданиями, располагаемыми за пределами города — либо их проектируют там, где нет постоянного снабжения электроэнергией.

В таких зданиях чаще предусмотрены системы с естественной циркуляцией

Главное достоинство такой системы состоит в том, что при условии централизованной подачи воды она не зависит от электричества (об электроснабжении многоквартирных жилых домов читайте в статье).

Есть и другие плюсы, но и недостатки тоже имеются:

Достоинства	Недостатки
Несложное устройство и максимальная простота в эксплуатации. Отсутствие вибрации и другого шума, так как теплоноситель движется с небольшой скоростью. Длительный срок (до 40 лет) службы без капремонта.	Невысокое давление в сети ограничивает радиус циркуляции. Необходимость увеличения диаметра труб до 7% повышает себестоимость системы. Из-за большой теплоёмкости воды, циркулирующей с малым напором, система медленно включается в работу. По этой же причине в трубах, проходящих через неотапливаемое помещение, может замёрзнуть вода.

Учитывая, что в однотрубной системе происходит интенсивное ослабление напора, и движение теплоносителя замедляется, не прогревая до нужной температуры помещения невысокого здания, предусматривая естественную циркуляцию, лучше проектировать двухтрубную систему.

Обратите внимание: для многоэтажек с гравитационной циркуляцией тепла, больше подходит система однотрубная.

Вариант с подачей и обраткой (двухтрубный) применяется только когда предусмотрено принудительное движение теплоносителя, обеспечиваемое насосом.

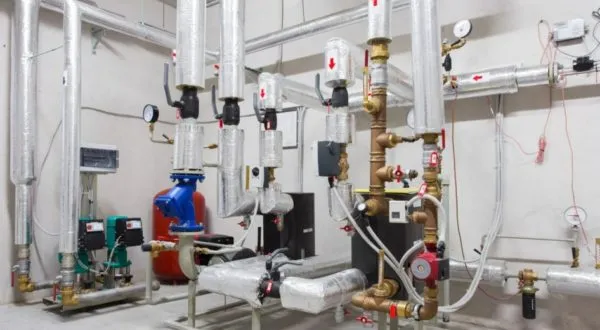

Индивидуальный узел распределения тепла в многоэтажном доме с принудительной циркуляцией

Примечание: чтобы в двухтрубной системе с гравитационным движением теплоносителя создать нормальное давление, приходится увеличивать расстояние от теплообменника до нижних отопительных приборов. Как минимум оно должно составлять 3 м.

Особенности отопления высотных зданий

Высотными называют здания, имеющие свыше 25 этажей. Такая этажность вызывает определённые трудности как в подаче воды наверх, так и в обустройстве системы отопления.

Чтобы это вообще было возможно, такие здания зонируют на секции определённой высоты, между которыми располагаются технические этажи, как показано на фото.

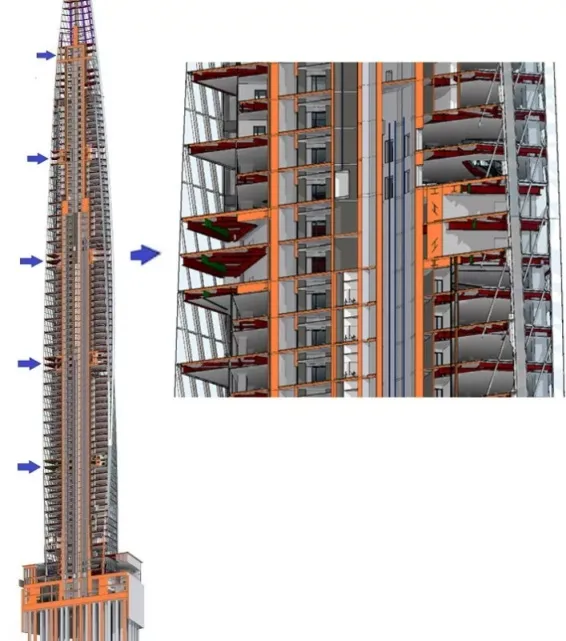

Стрелками показаны места нахождения технических этажей

Такое количество технических этажей требуется для того, чтобы располагать оборудование, обеспечивающее работу инженерных коммуникаций – в том числе и отопления.

В высотных зданиях зона обслуживания не может превышать определённую высоту.

Параметры технических этажей определяются, исходя из значения гидростатического давления теплоносителя в отопительных приборах нижнего уровня. Их высота должна соответствовать габаритам размещаемого в них оборудования: воздуховодов, котлов, насосов, теплообменников.

Если гидростатическое давление в отопительных приборах варьируется в пределах 0,6-1,0 Мпа, высота зон обслуживания обычно не превышает 55 метров (17-18 этажей).

В каждой из них обустроена своя система отопления, подключаемая к наружному теплопроводу, но изолированная от других систем, есть свой теплообменник, расширительный бак, подпиточный и циркуляционный насос.

В высотных зданиях обычно оборудуются индивидуальные отопительные пункты (ИТП), которые располагают в подвальных этажах, где находится основное насосное оборудование и теплообменники. Почти всегда они рассчитаны на максимальное давление в 1,6 Мпа, при котором гидравлически изолированная система имеет предел 160 метров.

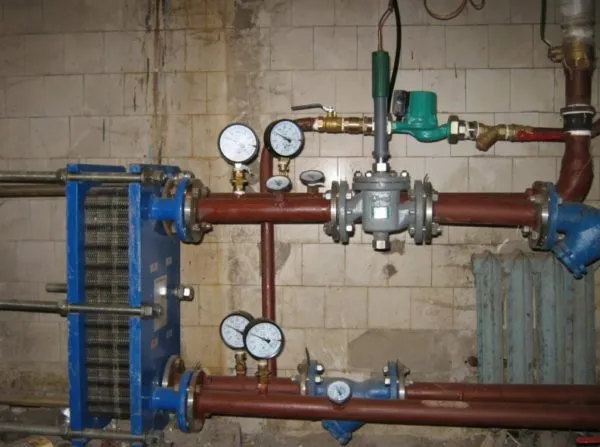

Оборудование технического этажа

В здании с такой высотой устраивают или две зоны по 80 м, или три по 55-50 м – каждую со своим контуром. Причём, водо-водяное отопление может быть только в двух первых зонах — в третьей и выше (если этажей больше) проектируется пароводяное или комбинированное.

На заметку: пар вместо воды используется потому, что он не даёт большого гидростатического давления.

Его подают на технический этаж, предшествующий верхней зоне, на котором оборудован свой ИТП с полным набором оборудования – в том числе, и регулирующего. В зданиях, высота которых превышает 250 м, могут прибегать к устройству электро-водяного отопления.

Системы отопления высотных зданий нередко разделяются по фасадам (сторонам горизонта), и в каждом отделе имеется своя автоматизированная система, регулирующая температуру теплоносителя.

Вернуться к оглавлению

Опрессовка системы

Нельзя ввести систему отопления в эксплуатацию, не произведя её опрессовку – проверку на прочность трубопроводов и узлов их присоединения к оборудованию, производимую гидравлическим или пневматическим способом.

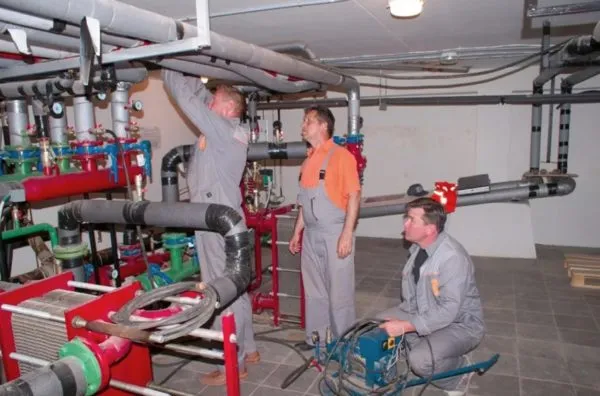

Подготовка системы к опрессовке

Кроме испытаний, которые проводятся перед сдачей здания в эксплуатацию, опрессовка осуществляется:

1. Перед наступлением каждого отопительного сезона. Цель – выявить ослабленные или разгерметизированные участки, продавить трубы с целью освобождения от шлама, снижающего проходимость.
2. После ремонта, в процессе которого менялись участки трубопровода, арматура, прокладки.
3. Послемонтажную опрессовку проводят дважды: сначала выявляют наличие негерметичных соединений, а второй раз — чтобы убедиться в работоспособности системы.

Такое обслуживание помогает постоянно поддерживать контур в рабочем состоянии, что обеспечивает обогрев здания зимой.

Последовательность

Действия по испытанию греющих трубопроводов производятся только вне отопительного сезона, при полном удалении из системы теплоносителя. Так как при опрессовке задействуются повышенные нагрузки, приходится следить за давлением по приборам.

Порядок действий может варьироваться в зависимости от состояния отопительных контуров.

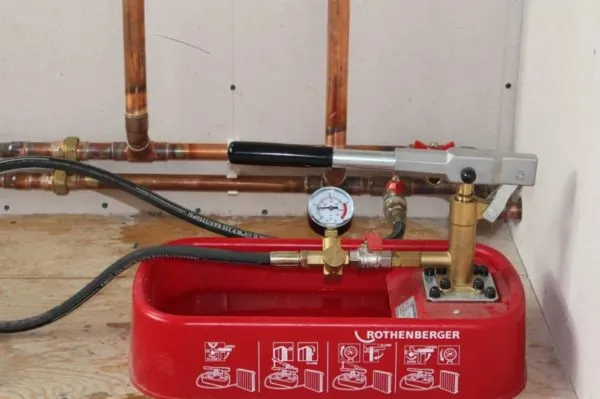

Оборудование для опрессовки

Принимается во внимание:

• материал труб и толщина стенок;
• характеристики арматуры;
• количество этажей, обслуживаемых системой;
• вариант разводки подающего трубопровода.

Процесс состоит из нескольких этапов:

1. Подготовки.
2. Воздействия на контур водой или сжатым воздухом под давлением, вполовину превышающим РД (рабочее давление).
3. Занесения данных в учётный журнал и составления акта.
4. Предпусковой промывки.

При выявлении проблем производятся ремонтные работы, после чего контур должен подвергнуться испытанию ещё раз.

После окончания проверки давление не снижают ещё 30 минут, в течение которых становится понятно, есть ли утечки.

Видео: опрессовка системы отопления

Вернуться к оглавлению

Заключение

Проверка работоспособности систем отопления в многоквартирных домах осуществляется организацией, оказывающей населению подобные услуги либо работники ЖКУ. В зданиях производственного или административного назначения этим занимаются внутренние технические службы, работники которых должны иметь соответствующую аттестацию и специальное оборудование.

Можно ли использовать насос в открытой системе отопления?

Да, можно использовать насос в открытой системе отопления. Однако, перед установкой насоса необходимо убедиться, что он соответствует требованиям системы отопления и не вызовет проблем с ее работой.

Открытая система отопления представляет собой систему, в которой вода циркулирует внутри системы с постоянным контактом с воздухом. Насосы используются для ускорения циркуляции воды в системе и увеличения скорости потока воды через отопительные приборы.

При использовании насоса в открытой системе отопления необходимо учитывать следующие факторы:

1. Работа насоса может привести к возникновению пузырьков воздуха в системе, что может привести к уменьшению эффективности отопления. Поэтому насос должен быть правильно установлен и настроен, чтобы избежать образования пузырьков воздуха.

2. Насос должен быть выбран в соответствии с потребностями системы отопления и ее параметрами, такими как диаметр трубопроводов, скорость потока воды и давление в системе.

3. Насос должен быть совместим с материалами трубопроводов и отопительных приборов, чтобы избежать коррозии и других проблем.

4. Насос должен быть правильно подключен к системе, чтобы избежать утечек и других проблем.

В целом, использование насоса в открытой системе отопления возможно, но необходимо учитывать требования системы и правильно выбрать и установить насос.
