В этой статье поговорим об основных видах разводки системы отопления по коттеджу. Оговоримся — мы будем рассматривать только системы отопления с принудительной циркуляцией теплоносителя, то есть о напорных системам, в которых установлен и работает циркуляционный насос, и есть мембранный расширительный бак (прочитайте статью про расширительные баки в системе отопления).

1. Самая примитивная схема разводки — однотрубная.

В данной организации системы теплоснабжения, от котла вдоль периметра дома прокладывается трубопровод, который последовательно соединяется с каждым радиатором. Примечательно, что обратный поток первого радиатора подключается к входу второго, обратный поток второго – к входу третьего и так далее, а обратный поток последнего радиатора возвращается обратно к котлу. Если рассматривается «отопление схема», то данное описание предоставляет понимание организации системы отопления в вашем доме.

Однотрубная система отопления с нижней

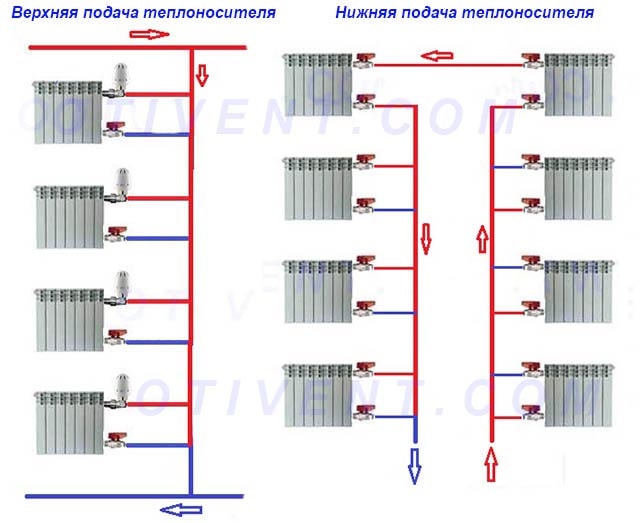

Принципиальная схема однотрубной системы отопления.

Основной плюс этой схемы — компактность (прокладывается только одна труба), и дешевизна. Но данная схема имеет и минусы: теплоноситель в первых радиаторах теплый, но после каждого он остывает — поэтому последние радиаторы надо подбирать с запасом. Помимо этого, в такой схеме практически невозможно регулировать температуру воздуха: ведь если перекрыть вентиль в первом радиаторе, теплоноситель в следующие не потечет.

Для того, чтобы можно было регулировать температуру в помещении, радиаторы подключатся в байпасом, как на этой фотографии:

Радиатор подключен в однотрубную систему отопления

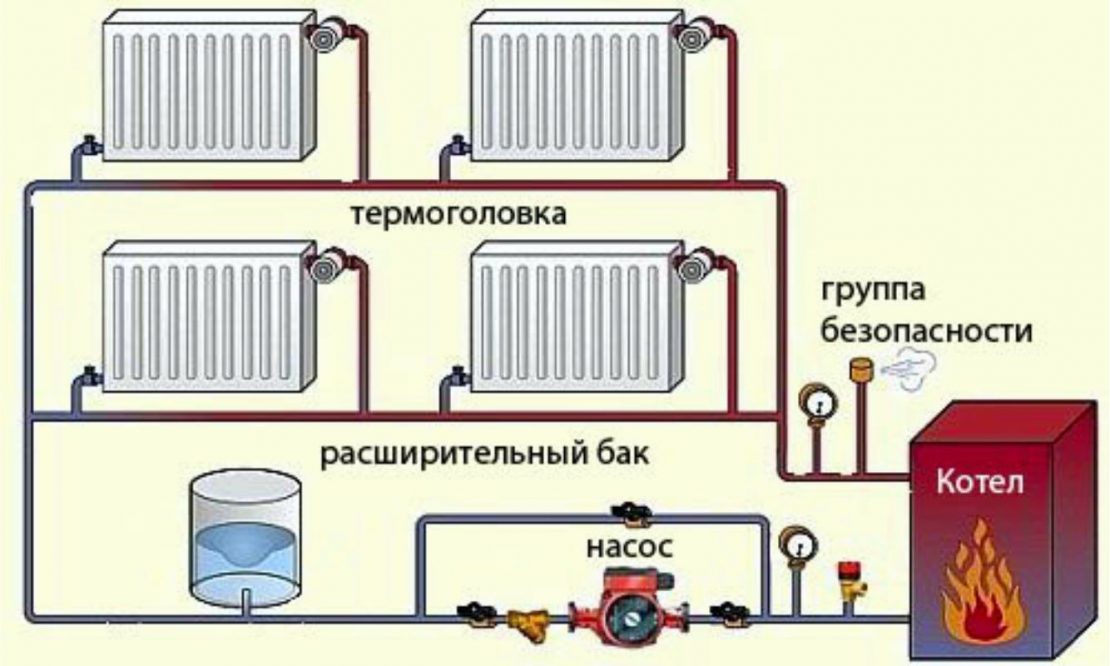

2. Более прогрессивная схема разводки отопления — двухтрубная тупиковая схема. В этой схеме от котла прокладывается две трубы: подача и обратка, к которым последовательно подключаются радиаторы. В этой схеме без проблем можно отключить один или несколько радиаторов — до всех других радиаторов нагретый теплоноситель будет доставлен в нужном количестве.

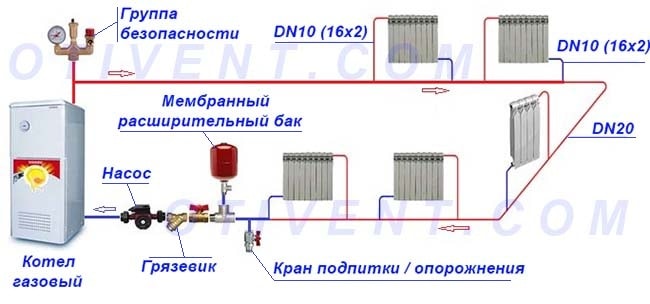

Пример двухтрубной тупиковой схемы разводки отопления.
Однотрубная система отопления с нижней

Важно отметить, что без правильной гидравлической балансировки напор и расход в последних радиаторах будут падать, поэтому они могут плохо прогреваться.

На этой фотографии секционный радиатор подключен к двухтрубной системе отопления.

3. Еще более прогрессивная среди двухтрубных система отопления называется двухтрубная попутная схема (или петля Тихельмана). В такой схеме к ближайшему от котла подводится подача первой, но обратка подключается последней. В такой схеме можно и регулировать мощность радиатора, и проще всего проводить гидравлическую балансировку.

В схеме Тихельмана (попутной двухтрубной) гидравлическая балансировка системы отопления наиболее простая

По фотографии понять тип разводки системы отопления — попутная или тупиковая, практически невозможно. Вот пример монтажа радиаторов по схеме Тихельмана:

Монтаж радиатора в двухтрубной попутной схеме.

4. Коллекторная разводка отопления — самая дорогая, но и наиболее удобная для монтажа в коттедже. В такой схеме в техническом помещении устанавливается коллектор, подключаемый к котлу, и от которого к каждому радиатору отводится независимая пара трубопроводов. Такая схема позволяет без слива системы отопления заменить радиатор, а все коммуникации, как правило, прокладываются скрыто в полу. Отрегулировать же мощность радиатора можно как на термоголовке (почитайте статью про необходимость установки термоголовки на радиатор), так и на коллекторе.

Схема коллекторной системы отопления
Пример монтажа коллекторной системы отопления.
Однотрубная система отопления с нижней

Конечно, у каждой из этих перечисленных схем разводки отопления есть подвиды. Например, в коллекторной системе отопления к одной паре трубопроводов могут подключаться два или несколько радиаторов, но обсуждение таких тонкостей выходят за рамки данной статьи.
