Основные схемы систем отопления частного дома

Сегодня, как профессионалы в области проектирования, так и специалисты по сантехнике могут рисовать точные схемы системы отопления для частного дома, которые могут быть взяты и использованы самостоятельными застройщиками или сантехниками для монтажа. В Интернете можно найти множество схем систем отопления, но большинство из них лишь общие рекомендации.

Содержание:

• Схема отопления. Два пути ее создания
• Рекомендации по рисованию схемы отопления
• Три способа монтажа систем отопления частного дома
• Основные ошибки проектирования схемы отопления
• Итог

И то часто такие схемы отображают неправильный подход и вводят в заблуждение людей, которые хотят смонтировать отопление в частном доме.

Помимо того многим приходиться переделывать свои системы отопления после использования непроверенных схем. В итоге человек из-за непроверенной халявы просто попадает на деньги и платит за свою систему отопления два, а то и три раза.

При этом можно не гнать лошадей и выделить время на составление схемы системы отопления для своего частного дома. И это время позволит вам сэкономить как минимум 50% при монтаже вашей системы отопления.

Схема отопления. Два пути ее создания

Как же правильно сделать схему системы отопления частного дома? Для этого у вас есть два пути:

Вы можете обратиться к проектировщикам, и они Вам по вашим желаниям и тех. условиям начертят схему Вашего отопления именно схематично, так как совсем немногие проектировщики владеют именно знаниями и специальными программами, в которых заложены трубы и фитинги из различных материалов.

Ведь кто-то хочет систему из медных труб, кто-то из ППР, а кто-то из металлопластика. В итоге часто рисуют именно принципиальную схему. А вам, как самостоятельному застройщику, придется долго вникать в то, какие трубы и фитинги применить и как их посчитать.

И зачем в таком случае переплачивать проектировщикам за схему, которую Вы и сами можете нарисовать от руки. Такую схему может нарисовать практически любой человек со средним образованием.

Мне на почту постоянно приходят такие схемы системы отопления частного дома. И все они нарисованы разными способами, в разных программах или просто от руки.

Это кстати второй способ. Чтобы сделать схему системы отопления частного дома, Вы рисуете ее сами или вам кто-то помогает. А после можете выслать ее человеку, который является мастером в монтаже систем ОВК, чтобы он взглянул на вашу схему системы отопления и ее прокомментировал, а так же дал советы и рекомендации по тому, как вашу схему подправить или ее реализовать. Здесь я хочу сделать упор на то, чтобы Вы сами нарисовали схему отопления вашего дома.

Потому что часто именно Вы сами будете монтировать отопление по вашей схеме, будете контролировать наемных мастеров и в последствии будете смонтированную систему эксплуатировать именно по ранее нарисованной схеме.

А не так что: «Дмитрий, нарисуйте мне схему отопления для моего дома. Вот планы.»

При таком раскладе Вам подойдет первый способ. Это проектировщик или Вы сами.

Так же необходимо понимать, что те схемы, которые выдают проектировщики, часто не принимаются сантехниками, у которых свой подход, свои любимые системы и свой любимый материал для монтажа систем отопления частного дома.

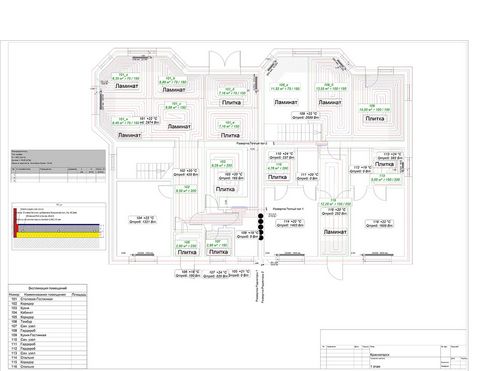

Есть, конечно, проектировщики, которые работают на специальных программах, например, Audytor. Такие программы позволяют им сделать проект самого дома со всеми расчётами по расходу воды, теплопотерями и так далее. В такой программе очень удобно сделать схему всех систем отопления частного дома. И по этой схеме самостоятельно смонтировать систему отопления или проконтролировать монтаж наемной бригады.

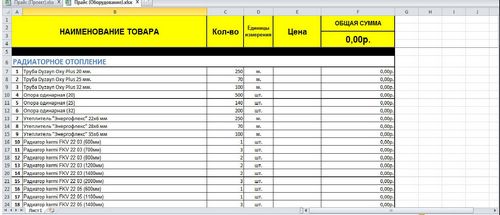

Так же такая программа позволяет загрузить в нее спецификации труб и фитингов от разных производителей. И после всех расчетов программа выдает спецификацию необходимого оборудования, труб и фитингов для вашей системы отопления.

С такой спецификацией Вы идете в любой сантехнический магазин и покупаете все до последнего отвода. И благодаря подогнанной схеме со всеми размерами и обозначениями можете самостоятельно смонтировать вашу систему отопления.

Но дело в том, что таких проектировщиков мало. И часто они загружены работой на несколько месяцев вперед и стоимость их услуг недешевая.

Но если посчитать Ваши возможные потери в связи с предоставлением Вам неправильной схемы и возможной переделкой вашей системы, то ожидание очереди и вложение в грамотную схему более чем разумная инвестиция.

Рекомендации по рисованию схемы отопления

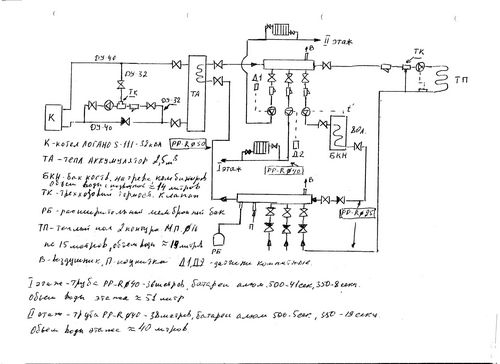

Для тех, кто все таки решил сделать схему самостоятельно и попросить, например, меня, ее покритиковать или подправить, в этой статье я дам вам несколько ключевых рекомендаций именно на примере одной присланной мне схемы отопления частного дома.

Чтобы изначально правильно нарисовать схему отопления частного дома необходимо определится с тем, какая у вас будет система отопления. Это исходит из того каким основным энергоносителем Вы обладаете. Как раз об этом я подробно рассказал и показал в курсе «Как выбрать систему отопления для своего дома»

Так вот, если Вы определили Ваш энергоноситель и саму систему отопления, то переходим к ее рисованию.

Дело в том, что в независимости от того, какой у Вас будет котел основной и будет ли резервный котёл, необходимо нарисовать распределительный компланарный коллектор. Потому что у Вас нет гарантий по долговременному использованию отдельного котла. И Ваш котел основной завтра станет резервным.

Тогда будет ясно, сколько необходимо места для всей схемы системы отопления частного дома. И ко всему удобству, именно будущего использования Вашей системы отопления на базе компланарного коллектора Вы сможете при его изготовлении или заказе заложить от одной до нескольких запасных контуров для подключения котлов или именно систем отопления.

Подробно о подборе или самостоятельном изготовлении распределительного коллектора Вы можете узнать здесь.

Далее необходимо расположить коллектор на вашем листе, на котором Dы будете рисовать Dашу схему отопления. Я предлагаю взять лист формата А4 и отдельно на маленьком листочке нарисовать коллектор и, приложив его на большой лист, определить его место расположения.

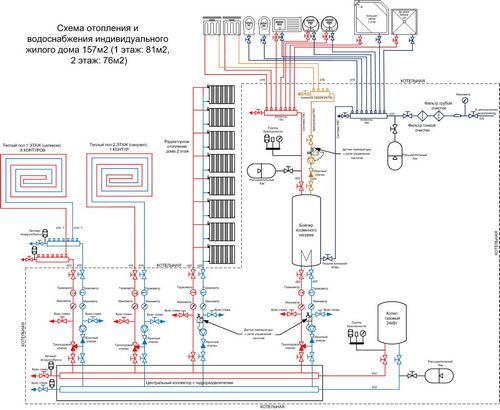

Коллектор на плане можно расположить в середине, если у Вас напольные котлы или как на нашем плане снизу, если котлы настенные.

Теперь располагаем контуры отопления таким блоками в виде квадратов или прямоугольников. Подписываем: Радиаторы 2-эт, Теплые полы 1 – эт, бойлер косвенного нагрева и так далее.

Можно так же выделить сам коллектор с котлами и бойлером, например, именно относящимся к расположению в котельной.

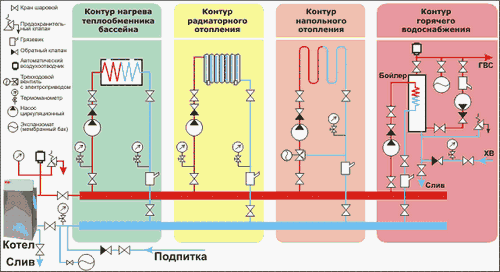

Теперь необходимо прорисовать именно ваши выбранные схемы системы отопления. Например, в нашем случае это двухтрубная система радиаторного отопления, система теплого пола, бойлер косвенного нагрева.

После необходимо расположить на схеме системы отопления частного дома все дополнительное оборудование в виде кранов, насосов, манометров, термометров, расширительных баков, предохранительных устройств и приборов КИПиА.

Три способа монтажа систем отопления частного дома

Здесь важно определить Ваш бюджет, так как можно смонтировать Вашу систему отопления тремя способами:

Первый — это монтаж самой простой и дешевой системы отопления, которая будет работать как старый утюг на углях. То есть регулировка вашей системы отопления будет ручная. Так работают множество именно самотечных систем.

Второй способ — это монтаж условно автоматической системы отопления на базе термоголовок и выносных или встроенных термостатах. Такая система позволяет обеспечить регулировку температуры и ее поддержание в Ваше отсутствие.

Третий способ — это монтаж дорогой системы отопления с возможностью ее подключения к системе умный дом. Или на базе использования погодо зависимых контроллеров, модулей подмеса и других продвинутых способов регулировки и мониторинга систем отопления частного дома.

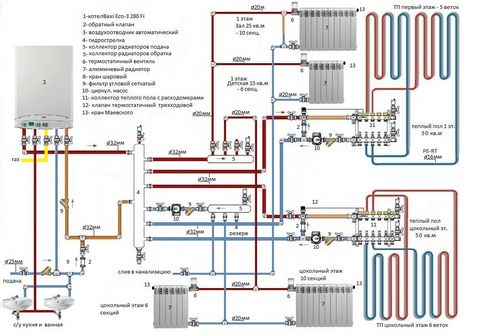

На схеме мы видим с Вами именно второй вариант. То есть именно система на условно автоматическом регулировании температуры.

Основные ошибки проектирования схемы отопления

Здесь хочу обратить Ваше внимание на несколько ключевых моментов, в которых допускается именно самое большое количество проблем проектирования схемы системы отопления дома.

Первая проблема — это именно не понимание того, что при проектировании схемы отопления необходимо обращать внимание на диаметры труб. В нашем случае диаметры труб заужены до нельзя.

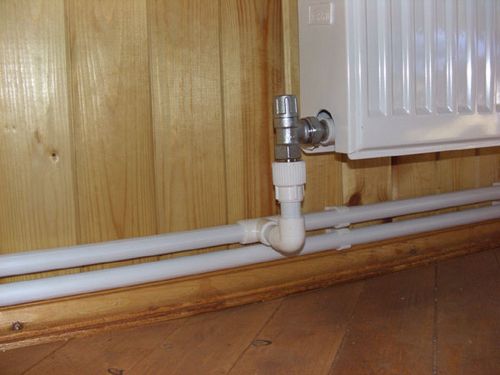

Возьмем систему радиаторного отопления: Магистрали системы отопления заложены дм 20 мм трубами ППР. При этом я очень часто говорю и показываю, что монтаж отопления начинается именно с труб 32 ППР, как вариант. И что трубой дм 20 мм подключаются сами радиаторы.

И вот очередная схема и опять труба дм 20 мм на все радиаторы. Да, я не исключаю использование хотя бы трубы дм 25. Но это только тогда, когда Вам грамотный проектировщик рассчитает всю гидравлику и подберет необходимые клапаны с регулировкой и с точными цифрами для осуществления регулировки.

В остальных случаях начинаем с труб дм 32 мм с возможностью подключения на нее не более 8-ми радиаторов по десять секций.

То же для системы теплого пола. На распределитель теплого пола от двух контуров до десяти при их длине не более 100 метров каждый необходимо монтировать трубу дм 32 ППР. Если контуров больше и по количеству или длине, то необходимо разделять на два, три и так далее коллекторов.

Также часто спрашивают о том, где нарисовать и смонтировать циркуляционный насос, на подаче или обратке?

Если у вас моно система, то есть или радиаторы или теплые полы, то можно один насос смонтировать на обратный трубопровод.

Если система комбинированная, где есть радиаторы, теплые полы, бойлер косвенного нагрева, то в таких системах необходимо монтировать циркуляционные насосы на трубопровод подачи.

Так как за насосом надо смонтировать обратный клапан, чтобы н5 было передавливания через другие контуры. Так же перед насосом для контура теплого пола необходимо смонтировать трехходовой клапан для регулировки температуры теплоносителя в теплые полы.

И насос именно должен с клапана вытягивать теплоноситель и тем образом его смешивать, а не давить в него: как на схеме.

Споры продолжаются до сих пор по этому поводу. Я предлагаю не спорить, а посмотреть на импортные насосные модули или группы. На всех сначала смонтирован трехходовой и после насос, который тянет с трех ходового клапана.

Те же ошибки именно по поводу выбора диаметров труб сделаны при обвязке бойлера косвенного нагрева. Практически на всех бойлерах вывода холодной, горячей воды и отопления размером 1 дюйм.

И зачем тогда уменьшать трубы, тем более, когда у нас распределение воды происходит через распределители. Здесь важно максимально сохранить диаметр магистральных труб от бойлера.

Так как воды начинает не хватать именно тогда, когда диаметры труб уменьшают. И часто звучит от монтажников, типа: Зачем вам переплачивать за трубы большего диаметра?

А то, что воды будет не хватать, не его забота.

Ко всему на схеме на бойлер косвенного нагрева тоже смонтирован трехходовой клапан. Он там не нужен.

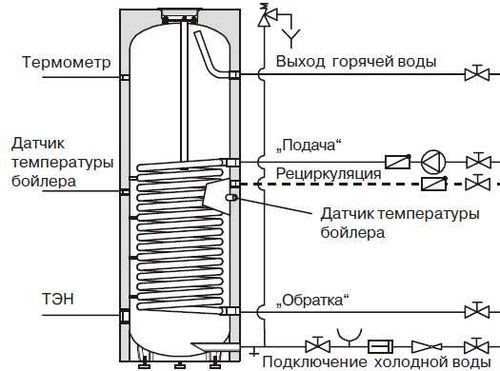

На бойлер не нужно монтировать группу безопасности. Надо группу в нашем случае смонтировать на подачу магистрального коллектора. А на бойлер на вводе холодной воды подключить расширительный бак, клапан предохранительный на 8-10 бар, сливной кран и обратный клапан.

Реле температуры монтируют не на трубу рециркуляции горячего водоснабжения, а в тело самого бойлера на высоту 1/3-я от низа бойлера.

В общем как обычно, хотим, как лучше, а получается как всегда.

Итог

• Чтобы рисовать грамотные схемы системы отопления частного дома, необходимо определить основной и резервный энергоноситель.
• Необходимо определить какие у Вас будут системы отопления. Назовем их контуры. Будет ли бойлер косвенного нагрева.
• Необходимо нарисовать все системы отопления отдельно.
• Необходимо нарисовать магистральный коллектор.
•
• После чего необходимо соединить все эти системы в одну и дальше переходить к составлению спецификации по этой схеме.

В следующих статьях продолжим тему составления схемы системы отопления частного дома и составлению спецификации для закупки оборудования и монтажа системы отопления вашего дома.
