Система отопления в частном доме – схема и характеристики

В нашей стране большинство новых частных домов являются одноэтажными зданиями. Из-за этого важным вопросом для них является выбор правильной схемы отопления. Умелый выбор распределения магистралей для обогрева не только поможет экономить деньги при установке, но и даст положительные экономические результаты в дальнейшем в процессе эксплуатации.

Содержание:

• Общие характеристики
  • Популярные виды топлива
  • Разновидности применяемых схем
    • Разводка из двух труб
    • Разводка из одной трубы
    • Лучевая разводка отопления
  • Все «за» и «против» лучевой схемы

Разработкой схемы можно заняться самостоятельно, а можно поручить это дело специалистам. Второй вариант желательно осуществлять после стадии строительства, когда основные габариты постройки будут возведены, и с имеющимися коммуникациями можно обозначить ориентировочные элементы будущего обогрева жилья.

Общие характеристики

В современных условиях отопление одноэтажного дома должно удовлетворять определенным критериям:

• в системе предусматривается схема с максимальной степенью теплоотдачи;
• оборудование должно потреблять минимальное количество дорогостоящих ресурсов;
• схема предусматривает практически полную автономность в эксплуатации;
• во время монтажа не должно возникать трудностей;
• регулировка должна обеспечивать при необходимости зонированный обогрев.

Популярные виды топлива

Система также нуждается в комфортном теплогенераторе в высоким КПД. Наиболее популярными котлами, использующимися в частных строениях, являются аппараты на таких видах топлива:

• Природный газ

Широко разветвленная сеть ниток газопровода делает данное топливо наиболее доступным и относительно недорогим. Котлы, использующие газ, являются максимально автономными и легко регулируются, обеспечивая нужный нагрев теплоносителя.

• Каменный уголь

Это полезное ископаемое обладает высокой калорийностью, что обеспечивает ему востребованности среди владельцев частных домов. В схеме одноэтажного дома можно легко найти место для угольного теплогенератора. Однако, необходимо позаботиться о помещении, в котором будет храниться необходимый запас топлива.

• Деревянные пеллеты

Современное твердое топливо из отходов древесного производства. Оно представляет собой прессованные гранулы, и обладает большей калорийностью, чем обычные дрова.

• Древесные поленья

Этот способ нуждается в специально оборудованной котельной или особой конструкции печи, чтобы максимально эффективно использовать подобный ресурс.

Кроме этих видов ресурсов используют дизтопливо или сжиженный газ. Также монтируют прогрессивные установки, поглощающие энергию солнца или земли. Однако, эти разновидности систем отопления в частном доме и схемы достаточно дорогие и долго окупаются.

С этой статьей читают: Как правильно сделать отопление в частном доме

Разновидности применяемых схем

После того, как выбор котла сделан, необходимо определиться, какую систему отопления выбрать для частного дома по способу разведения теплоносителя к радиаторам. Востребованными являются три варианта разводки:

• однотрубная;
• двухтрубная;
• лучевая.

Каждый из них имеет определенные достоинства перед остальными способами.

Разводка из двух труб

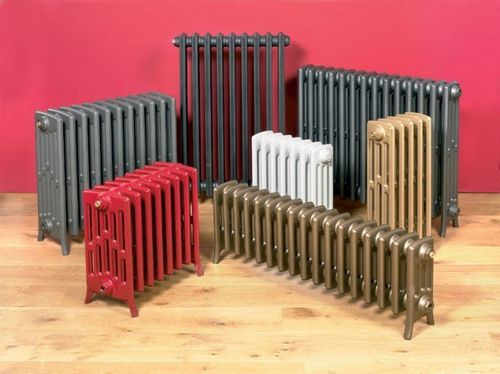

Двухтрубная схема системы отопления применяется как в многоэтажных строениях, так и в одноэтажных постройках. Основным ее признаком является деление контура теплоносителя на подачу и обратку. При этом осуществляется равномерный прогрев комнат с различными типами радиаторов. Также с ней удастся монтировать систему теплого пола.

Подающий контур магистральной трубы идет параллельно со второй трубой, возвращающейся водой, которая отдала свое тепло радиаторам. Подключение каждого модуля из секций батарей можно сравнить с лесенкой, где перемычки выполняют роль радиаторов, а две параллельные боковые балки – подача и обратка. Даже если откидывать какую-либо из батарей, то это не скажется отрицательно на работе всей системы в целом.

Такое параллельное подключение имеет свои плюсы:

• выведение из строя одного из радиаторов для ремонта, замены или в случае регулировки температуры в комнате, не приводит к полному отключению всей системы;
• система работает эффективно в любом одноэтажном строении при любом количестве секций батарей;
• удается проводить регулировку с зонированием температурного режима для каждой комнаты индивидуально.

К недостаткам можно отнести большее количество материалов, чем в остальных схемах отопления одноэтажного частного дома. Также недостаточная эстетичность разводки, которую не всегда удается скрыть под пол.

С этой статьей читают: Двухтрубная система отопления частного дома: схема

Разводка из одной трубы

Нередко для одноэтажных строений монтируют однотрубные схемы. Они относятся к простыми в плане установки и позволяют экономить материалы. По магистральным трубопроводам перемещается нагретый теплоноситель (вода), двумя способами:

• естественная циркуляция;
• принудительная циркуляция.

Для разводки с естественной циркуляцией необходимо использовать трубопроводы с крупным диаметром, чтобы обеспечить эффективную работу системы для наиболее удаленных от котла радиаторов. При наличии насоса в системе диаметр труб можно сократить до 32 мм. Даже с ним разводка будет работать надежно.

Монтаж радиаторов на магистральном трубопроводе осуществляется последовательным способом. В упрощенном варианте радиатор фактически является частью трубопровода, получая на входе поток теплоносителя и в полной мере, пропуская его через себя дальше по цепи, отбирая тепловую энергию в отапливаемое помещение.

Следующий радиатор получает воду с меньшим количеством тепла, пропускает также весь поток через себя и отдает еще более остывший теплоноситель. Так продолжается до конца цепочки.

Улучшить эффективность работы системы удается такими способами:

• монтаж байпаса, перепускающего частично мимо радиатора теплоноситель;
• установка кранов на байпас, чтобы регулировать объем, проходящий через радиатор;
• наращивание крайних в цепи радиаторов, чтобы обеспечить лучшую теплоотдачу в дальних комнатах.

ВИДЕО: Однотрубная система отопления. Разбираем ошибки

Лучевая разводка отопления

Для системы необходим распределительный коллектор. К каждому радиатору от него отходит две трубы с подачей и обраткой. Для монтажа коллектора выделяют достаточное количество места, так как он является габаритным устройством.

Система нуждается в значительном количестве трубопроводов, что позволяет каждый луч (петлю) подходящий к радиатору, отключать/подключать в индивидуальном порядке. Разводка может использоваться как с естественной циркуляцией, так и с принудительной.

При монтаже лучевой разводки можно легко все контуры спрятать под пол или в фальшстену.

Окончательный выбор схемы делается после того, как проводятся примерные экономические расчеты, включающие расход на монтаж и последующую эксплуатацию.

Все «за» и «против» лучевой схемы

Именно по этой схеме отопления возникает много споров. Специалисты – те, которые уже не одно десятилетие занимаются разводкой труб, настаивают на том, что именно лучевая лучше. И, наоборот, менее опытные мастера, склоняются в пользу двойной, ссылаясь на то, что на лучевую требуется больше материалов (особенно в сравнении с тройниковой) и приходится искать место под коллекторный шкаф.

Собственно, это все минусы указанной схемы, зато плюсов гораздо больше. Для того, чтобы не быть голословными и не утверждать, что это просто лучше, приведем лишь несколько примеров:

1. Лучевую схему отопления одноэтажного дома легко проектировать и очень легко собирать, что дает возможность маневрировать с проектом и дизайном помещений.
2. При такой разводке все трубы одинакового диаметра, что облегчает не только монтаж, но и подбор фитингов и тройников, при этом их не так много, как и двойном или одинарном контуре.
3. За счет минимального количества соединения сама система является более надежной, риск прорыва сведен к нулю.

Лучевая схема рекомендована для тех, кто использует сантехническое оборудование зарубежного производства, рассчитанное на давление максимально 3 атмосферы.

4. Гидравлическая стабильность всей системы.
5. Любой поврежденный фрагмент магистрали легко заменяется новый без демонтажа перекрытия или стен.
6. Возможность отключения одного или нескольких радиаторов без риска остановить работу остальных.
7. Электронный блок управления позволяет регулировать температуру в каждом отдельно взятом помещении.
8. Можно использовать панель внешнего управления для удобства эксплуатации всей системы.

Подводя итог, отметим, что лучевая система очень удобна и эффективна благодаря многим своим параметрам, но в первую очередь за счет гибкости и возможности обмена данными температуры внутри каждой комнаты с привязкой к температуре за окном.

Более подробно о специфике такой системы можно посмотреть на видео.

ВИДЕО: Коллектор для комбинированной (лучевой) системы отопления
