Установка насосной станции своими руками — схема установки насосной станции

Для того, чтобы удовлетворить необходимые потребности в воде, загородный дом должен иметь эффективную систему водоснабжения. Она должна предоставлять достаточный объем воды не только для самого дома, но и для прилегающей территории. Установка насосной станции — это возможная задача, которая позволяет использовать домашние приборы, такие как стиральные машины, посудомоечные машины и т.д.

• круглогодично обеспечивать жителей загородного строения достаточным объемом питьевой воды;
• осуществлять полив прилегающей к дому земли;

);

• непрерывно снабжать систему внутреннего отопления водой;
• удовлетворять прочие потребности бытового плана (туалет, ванная комната) и т.д.

Содержание:

• Как выбрать оборудование
• Выбор места для установки
• Подключение насосной станции к различным источникам водоснабжения
  • Подключение к колодцу или скважине
  • Подключение к системе центрального водопровода
• Видео

Как выбрать оборудование

Вначале необходимо определиться с типом необходимого оборудования. Сегодня в свободной продаже находится как промышленные насосные станции, так и бытовые. В нашей статье речь будет идти об особенностях монтажа бытового оборудования, т.к. осуществить установку профессионального оборудования, применяемого для промышленных целей, без привлечения специалистов не получится.

На втором этапе следует определиться, из какого источника вода будет поступать в загородный дом. На сегодняшний день обеспечить собственное жилье водой при помощи бытовой насосной станции можно в том случае, когда недалеко от дома есть:

• Колодец.
• Скважина.
• Водопровод.

При выборе насосной станции нужно учитывать такую техническую характеристику, как максимальный объем воды, который она способна перекачать в течение одного часа. Рассчитать приблизительное количество воды, необходимой для комфортного проживания всех жителей загородного дома, достаточно просто. Существует ориентировочный расчет объема воды, согласно которому на протяжении 24 часов одному человеку для нормальной жизнедеятельности необходимо от 220 до 250 литров воды. Следовательно, данное значение нужно умножить на количество проживающих в доме человек, после чего выбрать оборудование, способное прокачивать на протяжении суток необходимый объем воды. При этом режим работы оборудования может быть как ручным, так и автоматическим.

Выбор места для установки

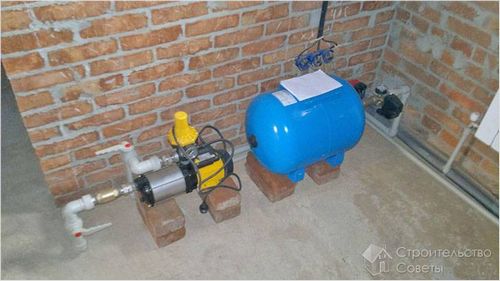

Оборудование для бесперебойной подачи воды может находиться либо в кессоне, либо непосредственно в самом доме, например в подвальном помещении. При этом установка станции в подвале считается более практичной, однако в процессе монтажа нужно учитывать следующие детали:

1. Комплект оборудования лучше всего устанавливать на некоторой возвышенности (специальная полка или подставка), для снижения вероятности подтопления внезапно поднявшимися грунтовыми водами.
2. Станция не должна соприкасаться со стеной дома по причине того, что во время ее работы возникает вибрация, которая может передаваться строению.
3. Подвальное помещение должно отапливаться.

Если предпочтение будет отдано кессону, то следует придерживаться определенных рекомендаций:

Подвал, в котором планируется размещение, следует утеплить, а оборудование разместить как минимум на глубине 2 м ниже точки промерзания почвы.

Подключение насосной станции к различным источникам водоснабжения

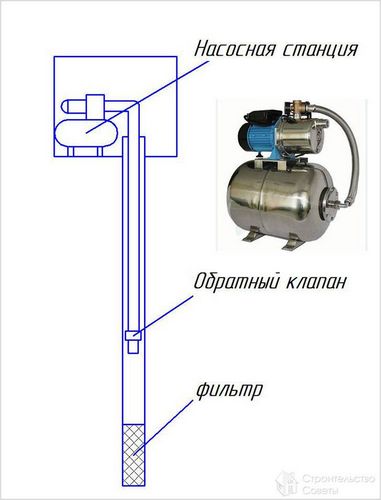

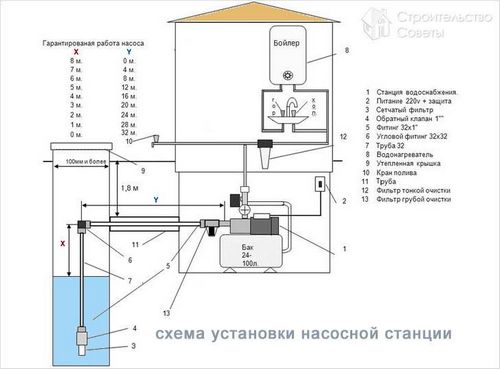

Модель станции, которая будет подавать воду в дом из колодца или скважины, зависит от глубины этих источников. Если глубина не более 10 м, то наиболее рационально использование однотрубного оборудования. При глубине свыше 10 м рекомендуется устанавливать насосную станцию двухтрубного типа, имеющую в своем оснащении эжектор. Далее следует составить четкую схему монтажа оборудования.

Подключение к колодцу или скважине

На первом этапе нужно осуществить сборку эжектора и установить в него специальную фильтрующую сетку. Далее к пластиковому раструбу эжектора следует присоединить сгон (d = 32мм), длина которого в каждом конкретном случае будет разной. К выходу сгона необходимо прикрепить муфту, которая обеспечит надежное соединение данной конструкции с полиэтиленовой трубой.

Максимальная герметичность на всех участках соединений достигается благодаря использованию специальных уплотнителей, таких как лен и специальные пасты.

На следующем этапе в подготовленной траншее, глубина которой должна превышать глубину промерзания почвы, необходимо осуществить укладку трубопровода. Один его конец соединяется с эжектором при помощи муфты, другой конец одевается в колено (угол наклона 900), после чего, посредством угловых переходников (угол наклона 900), соединяется с наружной трубой водопровода.

Эжектор монтируется в скважину на заранее рассчитанную глубину, после чего к замыкающему тело трубы элементу (оголовку) крепится обсадная труба. Надежно зафиксировать данные элементы конструкции помогает армированный скотч.

Подключение к системе центрального водопровода

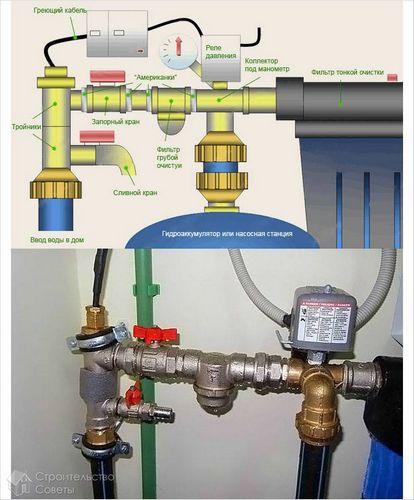

В первую очередь нужно рассчитать место, в котором к водопроводной трубе будет подключаться насосная станция. Далее осуществляется разъединение центрального водопровода и присоединения к нему накопительной емкости, из которой вода поступает в насос, и далее подается по трубе непосредственно к строению. Данный способ относительно прост, однако особое внимание следует уделить регулировке оборудования с целью обеспечения оптимального давления воды.
