Установка радиаторов отопления: схемы и способы подключения своими руками

При строительстве новых зданий или реконструкции старых, важным этапом является улучшение системы отопления. Это включает в себя: проектирование с подключением отопительных приборов, установку магистралей и выбор и монтаж батарей отопления. Установка радиаторов является важным элементом для обеспечения эффективной работы системы отопления в помещении.

• Лучшее начало — правильный выбор радиаторов
  • Виды
  • Подсчет количества секций
• Монтаж батарей отопления
  • Строительные правила установки
  • Самостоятельный монтаж
• Обслуживание и уход

Лучшее начало — правильный выбор радиаторов

Прежде чем начинать разговор о том, как установить радиатор отопления, нужно выбрать батареи, подходящие именно вам, и подсчитать необходимое их количество.

Виды

Рынок современного отопительного оборудования может предложить вам несколько типов радиаторов и вариаций модельного ряда для каждого из них:

• Чугунных, являющихся «классикой», заслужившей уважение многих поколений. В пользу установки чугунных аппаратов выступают отличная износостойкость и устойчивость к коррозии. Они обладают высокой инертностью, что в одних случаях может оказаться недостатком, а в других — преимуществом. Кроме этого, установка батареи из чугуна требует ежегодного промыва и регулярной покраски.
• Стальных. Обладают достаточно высоким показателем теплоотдачи (мощности), широкими возможностями дизайна и малой засоряемостью взвесями из теплоносителя. Радиатор, отлитый из простой стали, может подвергаться коррозии, а выполненный из «нержавейки» сравнительно дорого стоит.
• Алюминиевых. Подключение алюминиевых секций — это экономия средств, наилучшая теплоотдача и отличное решение интерьера. Но установка алюминиевых радиаторов невозможна для центральных систем отопления, так как они плохо переносят излишний напор воды (гидроударов мощностью более 25-ти атм).
• Биметаллических. В отличие от алюминиевых батарей, подключение радиаторов отопления из биметалла возможно как в автономных, так и в центральных системах отопления. У биметаллических приборов высокая теплоотдача (почти как у алюминиевых), но более высокие устойчивость к гидроударам и износостойкость.

Кроме этого, радиаторы одного вида могут различаться по конструкции (трубчатые или панельные) и по размерам (стандартные, низкие, вертикальные и т.п.). Технические возможности разных моделей могут сильно различаться.

Сделайте выбор правильно

Внимание! Так же, как и установка приборов из алюминия, представляет собой проблему подключение в центральную систему отопления панельных батарей из любых других материалов (стальных), так как они также не переносят резких повышений давления теплоносителя.

Подсчет количества секций

После выбора радиаторов определенной модели вам потребуется сделать несложный арифметический подсчет количества батарей для установки в каждой комнате.

Для сохранения постоянно комфортной температуры помещения вам потребуется подключение радиаторов отопления, тепловой поток от которых будет перекрывать потери тепла на улицу через стены, окна и двери. Для этого на каждые 10 м² площади стандартной комнаты (с потолком не выше 3-х метров) потребуется не менее 1-го кВт тепловой энергии. То есть для расчета количества секций нужно:

1. Сначала вычислить требуемую для помещения мощность путем деления его общей площади на стандартную величину — 10 м².
2. Затем получившееся число необходимо разделить на мощность одного радиатора, указанную в паспорте прибора (либо в списке технических характеристик модели в интернет-каталоге).
3. Результат надо округлить до целых единиц в большую сторону — это и будет количество элементов, которое нужно подключить в систему.

Запомните! Монтаж радиаторов отопления в помещениях с более высокими потолками (торговые и спортивные залы и т.п.) подразумевает увеличение количества приборов. Это можно сделать, умножив полученное в п.2 число на отношение высоты вашего потолка к числу стандарта 3, а затем округлить аналогично п.3.

Монтаж батарей отопления

Теперь мы подошли к вопросу, как подключить радиатор отопления по всем правилам.

Строительные правила установки

Строительные нормы и правила (СНиП) гласят, что обвязка радиаторов отопления должна происходить следующим образом:

• Монтаж батарей должен происходить в местах наибольшей потери тепла, поэтому стандартным местом для них считается пространство под окнами.
• Установка батареи должна идти с учетом требований к ее расположению, то есть к расстояниям до подоконника, пола и стен. Здесь расстояние до окна должно быть не менее 10-ти см, до стены – от 3-х см, а до пола — не менее 6-ти см.
• Крепление устройства к стене должно быть не менее чем трехкратным. Кронштейны устанавливаются по одному внизу прибора и по два — вверху. Все кронштейны крепятся к стене между отдельных секций батарей, с помощью дюбелей и цементного раствора.
• К верху каждой секции необходимо подключить клапан ручного действия либо работающий самостоятельно (автоматический) для спуска излишнего воздуха.
• Подключение радиаторов в систему должно происходить в соответствии утвержденной схемы.
• При заполнении системы водой запорный кран для радиатора отопления необходимо открывать как можно более плавно во избежание гидроударов.

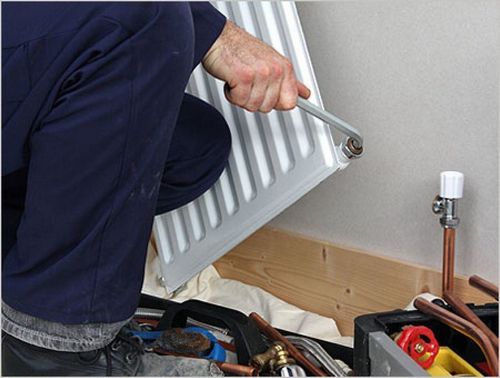

Самостоятельный монтаж

Монтаж отопительных аппаратов можно провести самостоятельно. Установка радиаторов отопления своими руками предполагает не только наличие некоторого опыта, но и последовательное выполнение этапов.

Итак, вы выбрали для установки конкретный вид батареи, и вам потребуется провести монтаж алюминиевых, чугунных либо других приборов.

Внимание! Для уточнения вида аппаратов, подключения которых потребует ваша новая система, обязательно ознакомьтесь с техническими характеристиками выбранных вами моделей. Они дают наиболее точный ответ на вопрос о том, установка батарей отопления какого вида вам потребуется.

Монтаж алюминиевых радиаторов

Для дальнейшей работы вам потребуются нужного размера динамометрические ключи и следующие правила установки радиаторов отопления своими руками:

1. У вас заранее должна быть готова схема подключения новых батарей (проект новой системы). Именно в описании схемы вы найдете список необходимых дополнительных деталей, без которых подключить радиатор будет невозможно, а линейные размеры их диктуются выбранной вами разновидностью радиатора. Подключение же одной секции в систему может осуществляться несколькими способами. Варианты схемы таковы:

• Верхнее.
• Нижнее, или напольное. Нижнее подключение часто используется при необходимости скрыть лишние отрезки труб, например при установке вертикальных радиаторов.
• Боковое (однотрубное) подключение требует установки дополнительной трубы — байпаса.
• Диагональное.

Наилучшую теплоотдачу дают диагональное и напольное подсоединение, а вот в боковом идут потери тепла до 15 %.

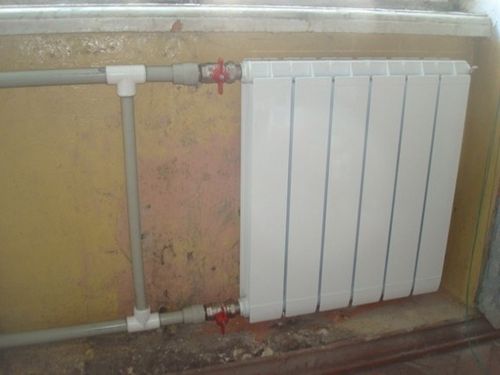

Байпас

2. Для центральных систем приобретаются только металлические трубы и фитинги, тогда как в загородном доме можно позволить себе металлопластик.

Знайте! Часто по требованиям схемы, созданной в монтажных организациях, установка батареи требует использования «крана шарового с американкой», подсоединить который герметично достаточно сложно. При подключении радиаторов своими руками лучше заменить его на простой кран для радиатора отопления.

3. Перед установкой либо заменой радиатора надо убедиться, что в системе нет воды, либо перекройте ее рядом с нужным вам прибором.

4. Сначала надо правильно устроить крепление, с помощью которого радиатор будет держаться на стене. Настенные радиаторы обычно крепятся на кронштейны, но крепление может быть и напольное, когда прибор устанавливается на специальную подставку (чаще у деревянных стен). Для облегченных стеновых конструкций используются кронштейны, крепление которых происходит с другой стороны стены.

5. Перед монтажом чугунных радиаторов требуется их разобрать и подкрутить ниппели.

6. Установка алюминиевых радиаторов начинается с устройства клапанов для регулярного спуска воздуха.

7. Чтобы избежать протечек, установка биметаллических радиаторов должна проходить без использования напильников и наждачки.

7. Для защиты от воздушных пробок радиаторы лучше подключать не горизонтально, а с небольшим уклоном.

8. Только когда радиатор закреплен на кронштейны, его можно подключить в систему посредством сгонов.

9. Когда установка радиатора будет закончена, нужно провести процедуру опрессовки с использованием специального прибора – опрессовщика, либо вызвав для этого соответствующие службы.

10. Защитная пленка с батарей снимается только по окончании абсолютно всех работ — когда установка батареи закончена полностью.

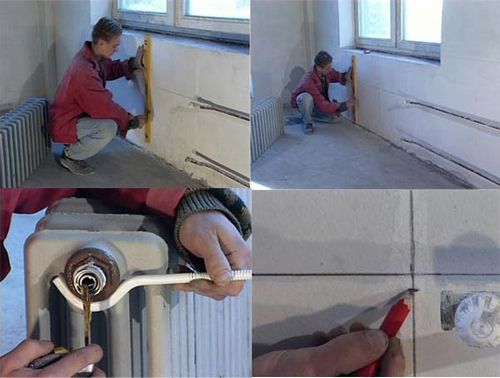

Крепление батареи к стене

Осторожно! По возможности монтаж отопления в квартире не стоит выполнять своими руками, лучше предоставить это дело специалистам. Конечно, хочется сэкономить на установке и выполнить ее самостоятельно, но самонадеянность зачастую чревата проблемами и новыми затратами средств.

Обслуживание и уход

Радиаторы разных видов служат в среднем около 20-ти — 30-ти лет, а некоторые еще меньше (до 15-ти лет). Пыль, влажность, агрессивная среда теплоносителя изнашивают их, со временем приводя в негодность. Правильная установка батарей отопления продлевает их жизнь, как и соответствующие уход и обслуживание. Поэтому при их эксплуатации следует учитывать несколько правил, описывающих способы хозяйственного отношения к отоплению вашей квартиры:

• Поверхность чугунных приборов время от времени нужно красить для исключения их коррозии,
• Плоскости алюминиевых и биметаллических батарей, не нуждающихся в окраске, нужно регулярно очищать от пыли, мешающей отдавать тепло по максимуму,
• Внутренние полости батарей (особенно чугунных) по окончании сезона нужно промывать от засоров.

Запомните! Внутренние поверхности биметаллических аппаратов могут коррозировать при продолжительном контакте с воздухом. Поэтому на время их опустошения (слива воды из систем центрального отопления на летний период) нужно полностью закрывать все вентили подвода и оставлять свободными только клапаны воздухоотводов.

Теплых зим!
